- Referência do fabricante: AL1341
- EAN: 4021179312318
- NCM do produto: 85176299
Destaques do Produto
Protocolo de comunicação...mais
Saiba mais sobre: "AL1341 IFM - Mestre IO-Link DataLine Automação industrial Modbus TCP 4 Portas IP69K"
Destaques do Produto
Protocolo de comunicação
Modbus TCP
Número de portas IO-Link
4, Class A
Tensão DC indicada
20…28 V DC (US; SELV/PELV)
Proteção do invólucro
IP65/IP66/IP67; IP69K com tampas de aço inoxidável
Faixa de temperatura de operação
-25…60 °C
Tipo de conexão
M12: A-coded para IO-Link e alimentação; D-coded para Ethernet
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra com impostos, a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

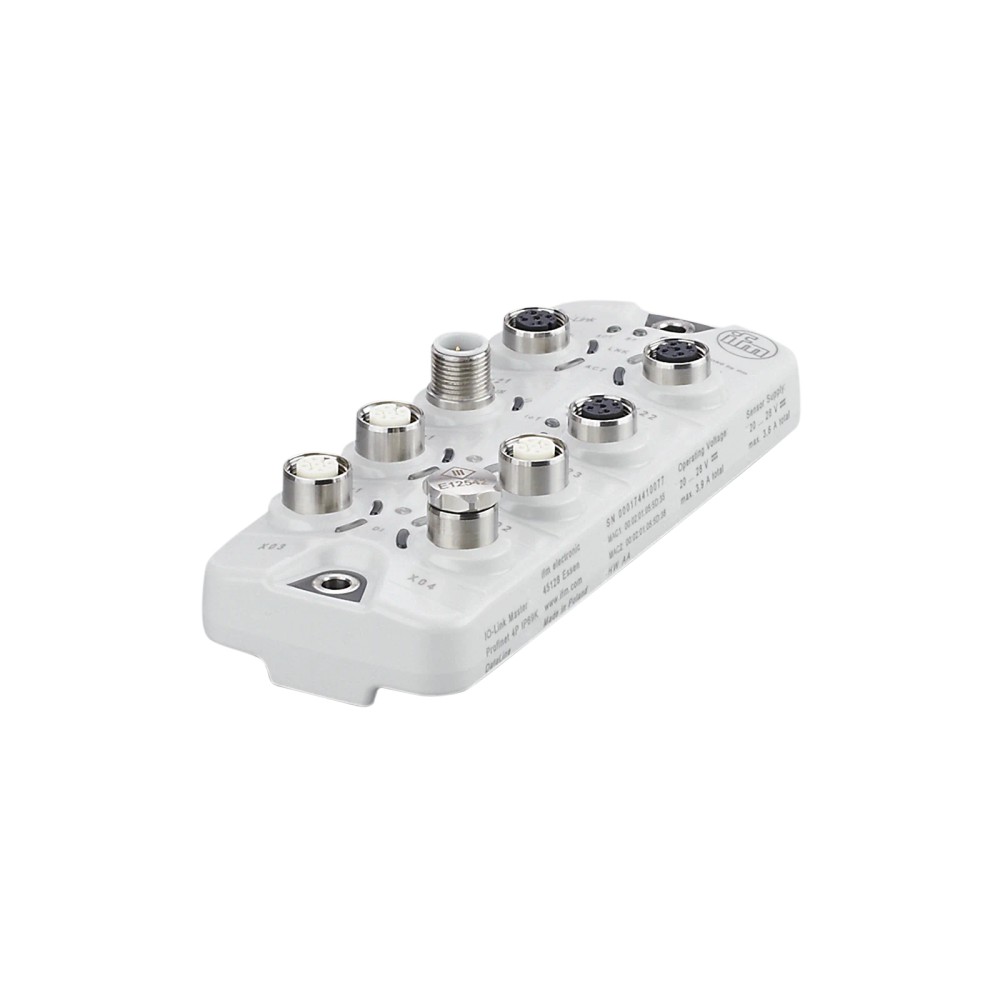

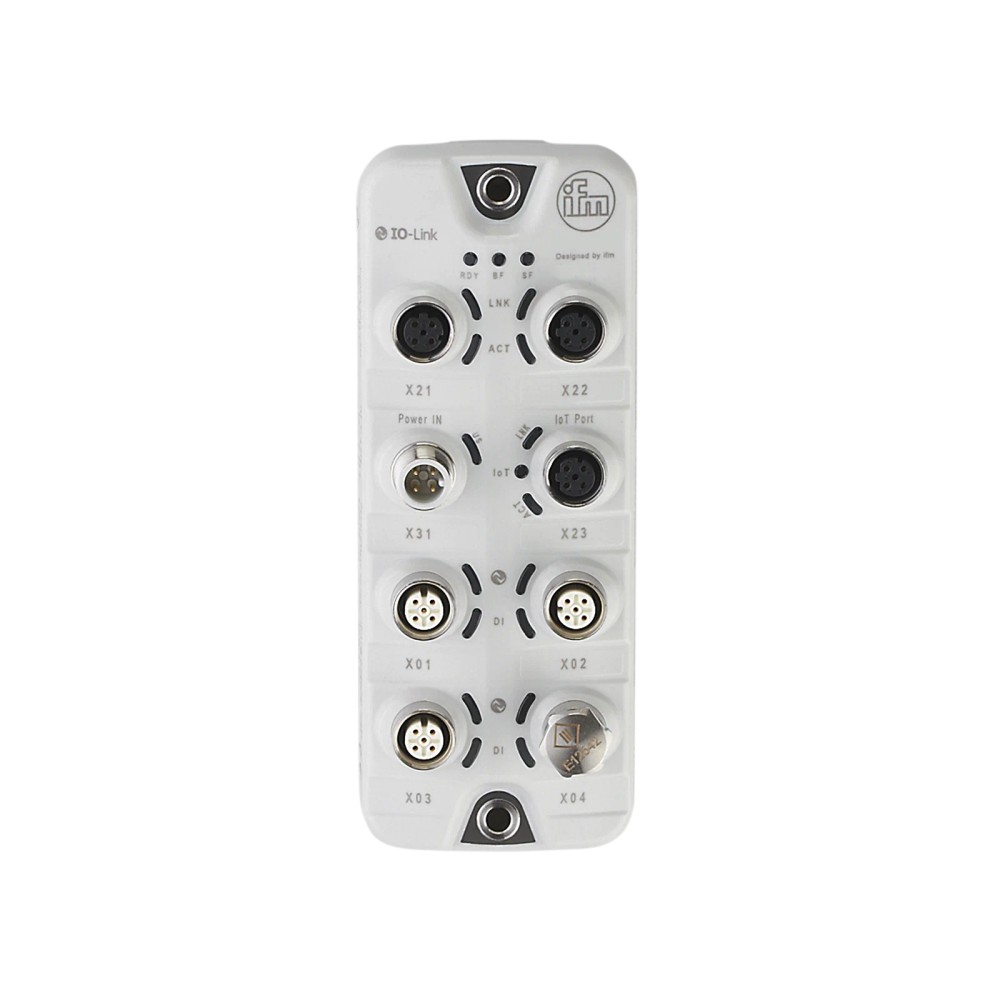

Sobre o IFM AL1341 IO-Link Master DataLine DL MB 4P IP69K com interface Modbus TCP
O AL1341 é um mestre IO-Link para conectar dispositivos IO-Link a uma rede industrial por Modbus TCP. Foi projetado para aplicações de campo e sistemas higiênicos. Possui quatro portas IO-Link Class A, oito entradas digitais e quatro saídas digitais, além de grau de proteção até IP69K quando utilizadas as tampas de proteção de aço inoxidável indicadas.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | AL1341 — IO-Link Master DL MB 4P IP69K |
| Interface de comunicação | Modbus TCP; Ethernet e IO-Link |
| Portas IO-Link | 4 portas Class A |
| Entradas digitais | 8; 4 x 2 nas portas IO-Link Class A |
| Saídas digitais | 4; 4 x 1 nas portas IO-Link Class A |
| Grau de proteção | IP65, IP66, IP67 e IP69K com tampas de proteção de aço inoxidável |
| Alimentação DC | 20…28 V DC (US; para SELV/PELV) |
| Temperatura de operação | -25…60 °C |
| Dimensões | 152 x 59,3 x 38,4 mm |
| Conexões | 4 x M12 A-coded para IO-Link; 3 x M12 D-coded para Ethernet; 1 x M12 A-coded para alimentação |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sistemas de automação que utilizem rede Modbus TCP e dispositivos IO-Link conectados às quatro portas Class A.
- Aplicações de campo e sistemas higiênicos, respeitando as condições de montagem, conexão e proteção especificadas pelo fabricante.
- Instalações que precisem das entradas e saídas digitais indicadas para as portas: oito entradas e quatro saídas.
⚠ Considere outro se precisa de:
- Não selecionar quando a rede de comunicação exigir exclusivamente um protocolo diferente de Modbus TCP; a ficha não declara suporte a outros protocolos de barramento.
- Não tratar o IP69K como disponível sem as tampas de proteção de aço inoxidável indicadas para essa condição.
- Não operar fora da alimentação DC de 20…28 V indicada nem da faixa de temperatura de -25…60 °C.
APLICAÇÕES E USO
- Aplicação declarada: uso em indústria alimentícia e sistemas higiênicos, conforme descrição e atributos do produto; para proteção IP69K, utilizar as tampas de proteção de aço inoxidável indicadas.
- Aplicação declarada: módulo E/S de campo para integração de dispositivos IO-Link em uma arquitetura com Modbus TCP.
- Possibilidade de projeto: monitoramento e troca de dados de dispositivos IO-Link por uma rede Modbus TCP, desde que controlador, mapeamento de dados, cabeamento e alimentação sejam compatíveis; validar a configuração no datasheet e na documentação do fabricante.
- Limites: respeitar alimentação de 20…28 V DC, temperatura de operação de -25…60 °C e limites de corrente especificados. A ficha não informa condições adicionais de lavagem ou compatibilidade com cada produto químico; validar essas condições com o fabricante.
COMO ESCOLHER
Antes de comprar o IFM AL1341 IO-Link Master DataLine DL MB 4P IP69K com interface Modbus TCP, verifique estes pontos:
Escolha o AL1341 quando
A arquitetura utilizar Modbus TCP, exigir quatro portas IO-Link Class A e a instalação atender à alimentação indicada de 20…28 V DC e à faixa de operação de -25…60 °C.
Verifique outra opção quando
O controlador ou a rede exigir protocolo diferente de Modbus TCP, ou quando o número e o tipo de portas necessários não corresponderem às quatro portas IO-Link Class A disponíveis. Confirme também os requisitos de proteção: IP69K depende das tampas de proteção de aço inoxidável.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Fabricante | ifm / ifm electronic | Identificação do fabricante conforme os dados do anúncio e do catálogo. |
| Modelo | IO-Link Master DL MB 4P IP69K | Designação do modelo informada na ficha. |
| Código do produto / SKU / part number | AL1341 | Código de identificação do produto. |
| GTIN | 4021179312318 | Identificador comercial informado no anúncio. |
| Tipo de produto | Mestre IO-Link com interface Modbus TCP | Função declarada do equipamento. |
| Descrição do conjunto | Kit inicial mestre IO-Link DataLine | Descrição informada nos dados básicos do anúncio. |
| Aplicação declarada | Indústria alimentícia; sistemas higiênicos; módulo E/S para aplicações de campo | Aplicações e ambientes indicados nos dados do produto; validar o projeto e as condições de instalação. |
| Interfaces e protocolos | ||
|---|---|---|
| Interface de comunicação | Ethernet; IO-Link | Interfaces indicadas na ficha. |
| Protocolo de barramento Ethernet | Modbus TCP | Protocolo especificado para comunicação de barramento. |
| Protocolo Ethernet IoT | MQTT JSON | Protocolo listado na ficha; detalhes de configuração não informados. |
| Revisão IO-Link | 1.1 | Versão IO-Link especificada. |
| Taxas de transmissão IO-Link | COM1: 4,8 kBaud; COM2: 38,4 kBaud; COM3: 230,4 kBaud | Modos de transmissão informados para IO-Link. |
| Taxa Ethernet Modbus TCP | 10 Mbit/s; 100 Mbit/s | Taxas informadas para a interface Modbus TCP. |
| Padrões Ethernet | 10Base-T; 100Base-TX | Padrões de transmissão indicados na ficha. |
| Protocolo de segurança | HTTPS | Protocolo listado nos atributos; a ficha fornecida não detalha configuração ou escopo. |
| Entradas e saídas | ||
|---|---|---|
| Portas IO-Link Class A | 4 | Quantidade de portas IO-Link Class A. |
| Entradas digitais | 8; IO-Link Port Class A: 4 x 2 | Quantidade e distribuição declaradas. |
| Saídas digitais | 4; IO-Link Port Class A: 4 x 1 | Quantidade e distribuição declaradas. |
| Entradas/saídas configuráveis | 8 configuráveis | Total configurável informado nos atributos; consulte o datasheet para detalhes de configuração. |
| Nível de comutação baixo | 0…5 V | Faixa informada para nível lógico baixo. |
| Nível de comutação alto | 11…28 V | Faixa informada para nível lógico alto. |
| Proteção contra curto-circuito | Sim | Recurso declarado para as saídas; observar limites elétricos do equipamento. |
| Carga máxima por saída | 300 mA | Limite máximo especificado por saída. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Tensão de alimentação DC (US) | 20…28 V DC | Faixa indicada para alimentação; para SELV/PELV. |
| Consumo de corrente | 300…3900 mA | Faixa de consumo declarada na ficha. |
| Capacidade de alimentação de sensores | 3,6 A | Capacidade indicada para alimentação de sensores. |
| Categoria de sobretensão/isolamento indicada | III | Categoria de isolamento informada nos atributos. |
| Grau de poluição | 2 | Condição ambiental elétrica indicada na ficha. |
| Conexões elétricas e mecânicas | ||
|---|---|---|
| Conexões IO-Link | 4 x M12, codificação A, 4 contatos, vedação EPDM | Especificação de conexão para as portas IO-Link. |
| Conexões Ethernet | 3 x M12, codificação D, 4 contatos, vedação EPDM | Especificação de conexão Ethernet. |
| Conexão de alimentação | 1 x M12, codificação A, 4 contatos | Especificação de conexão de alimentação. |
| Montagem | Montagem da parede traseira | Método de montagem indicado nos atributos. |
| Condições ambientais e proteção | ||
|---|---|---|
| Grau de proteção | IP65, IP66, IP67; IP69K com tampas de proteção de aço inoxidável | IP69K depende do uso das tampas indicadas; a ficha especifica o funcionamento com essas tampas. |
| Temperatura de operação | -25…60 °C | Faixa de temperatura de operação declarada. |
| Temperatura de armazenamento | -25…85 °C | Faixa especificada para armazenamento. |
| Umidade relativa máxima | 90% | Limite máximo de umidade relativa informado. |
| Resistência química a fluidos | ISO 16750-5: HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1: AA | Referências e classes de resistência química informadas na ficha. |
| Resistência a choque | DIN EN 60068-2-27 | Norma de referência declarada para resistência a choque. |
| Resistência a vibração | DIN EN 60068-2-64: 2009-04; DIN EN 60068-2-6: 2008-10 | Normas de referência declaradas para vibração. |
| Compatibilidade eletromagnética | EN 61000-6-2; EN 61000-6-4 | Normas EMC informadas na ficha. |
| Dados mecânicos e materiais | ||
|---|---|---|

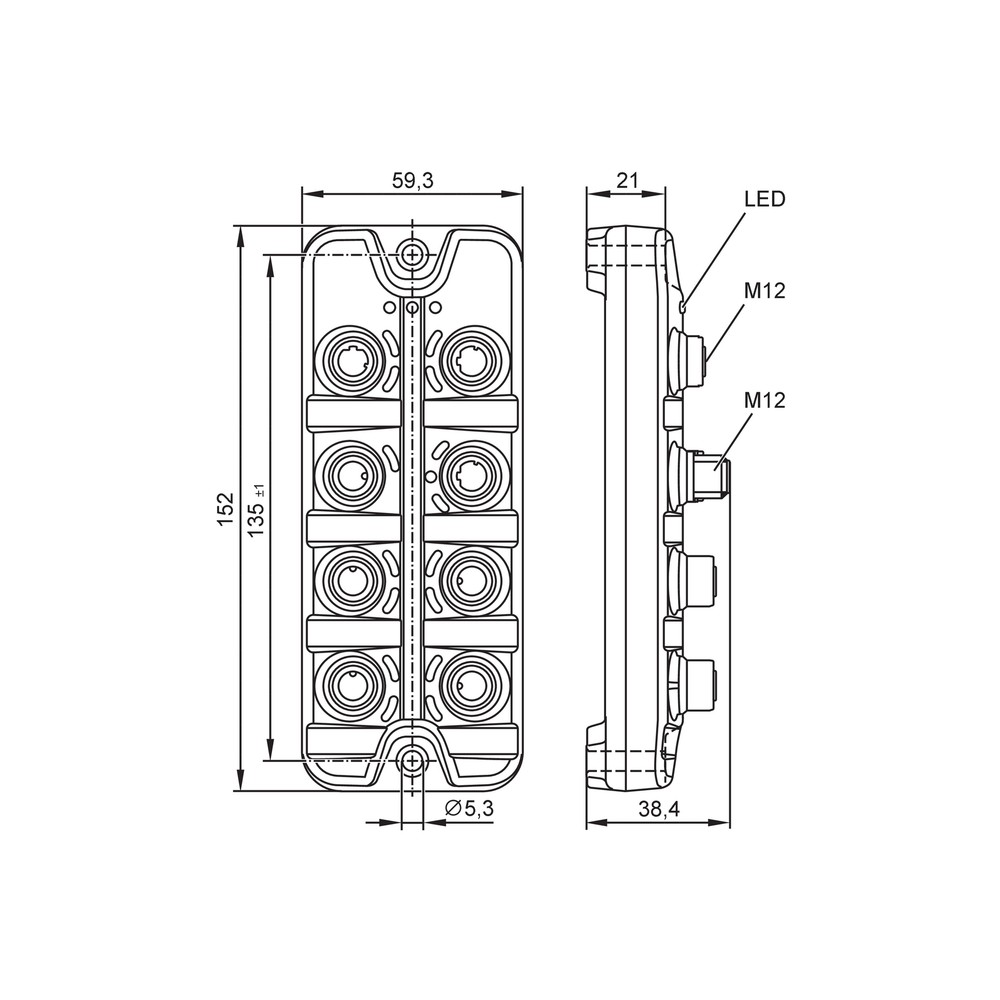

| Dimensões | 152 x 59,3 x 38,4 mm | Dimensões externas informadas. |
| Peso | 283,5 g | Peso indicado nos atributos do produto. |
| Formato do invólucro | Retangular | Forma declarada do invólucro. |
| Material do invólucro | PA cinza | Material indicado para o invólucro. |
| Material do soquete | 1.4404, aço inoxidável / 316L | Material indicado para o soquete. |
| Material de vedação | EPDM | Material de vedação informado para as conexões indicadas. |
| NEMA | 6P | Classificação NEMA listada nos atributos. |
| MTTF | 95 anos | Valor informado nos atributos; não deve ser interpretado como período de garantia ou vida útil assegurada. |
| Itens incluídos e classificação | ||
|---|---|---|
| Acessório incluído informado | 1 tampa de proteção M12 em aço inoxidável, código E12542 | Acessório incluído conforme os dados do produto. |
| Quantidade por embalagem | 1 peça | Quantidade de embalagem informada. |
| NCM | 8517.62.99 | Classificação fiscal informada no catálogo. |
COMPATIBILIDADE
Comunicação
• Modbus TCP sobre Ethernet; taxa de transmissão informada de 10 Mbit/s ou 100 Mbit/s, padrões 10Base-T e 100Base-TX.
• IO-Link revisão 1.1, com quatro portas Class A.
• Taxas IO-Link indicadas: COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).
• MQTT JSON é listado como protocolo Ethernet IoT; a ficha não detalha configuração ou condições de uso.
Conexões
Elétrica
Alimentação por 1 conector M12 A-coded, 4 contatos. Tensão DC indicada: 20…28 V (US; para SELV/PELV). Consumo indicado: 300…3900 mA. A ficha informa proteção contra curto-circuito, capacidade de alimentação de sensores de 3,6 A e carga máxima de 300 mA por saída. Verifique a pinagem e o dimensionamento elétrico no datasheet antes da ligação.
Processo
Não há conexão de processo fluido especificada. Para IO-Link: 4 conectores M12 A-coded, 4 contatos, vedação EPDM. Para Ethernet: 3 conectores M12 D-coded, 4 contatos, vedação EPDM. A alimentação utiliza 1 conector M12 A-coded, 4 contatos. A compatibilidade mecânica dos conectores não substitui a verificação de pinagem, codificação e requisitos elétricos.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Rede de automação Modbus TCP com dispositivos IO-Link conectados às portas Class A | ✓ | O produto tem interface Modbus TCP e quatro portas IO-Link Class A. |
| Aplicação que requer operação entre -25 e 60 °C e alimentação dentro de 20…28 V DC | ✓ | Essas condições estão indicadas na ficha; devem ser respeitados os requisitos de alimentação SELV/PELV. |
| Exigência de proteção IP69K na instalação | ✓ | A ficha declara IP69K com funcionamento usando tampas de proteção de aço inoxidável; confirme a instalação dessas tampas. |
| Rede que exige somente um protocolo de barramento diferente de Modbus TCP | ✗ | A interface de barramento especificada é Modbus TCP; a ficha não declara compatibilidade com outro protocolo de barramento. |
| Aplicação com temperatura fora de -25…60 °C | ✗ | A condição excede a faixa de temperatura de operação indicada. |
INSTALAÇÃO
Como instalar o IFM AL1341 IO-Link Master DataLine DL MB 4P IP69K com interface Modbus TCP
- Confirme no datasheet a arquitetura de rede, a alimentação disponível e os requisitos SELV/PELV antes da montagem.
- Instale o equipamento pelo método indicado, em montagem da parede traseira, respeitando o desenho dimensional e a posição prevista no projeto.
- Conecte a alimentação ao conector M12 A-coded dedicado, verificando a pinagem no datasheet antes de energizar.
- Conecte os dispositivos IO-Link às quatro portas M12 A-coded; confirme codificação, contatos e requisitos elétricos de cada dispositivo.
- Conecte a rede Ethernet pelas conexões M12 D-coded e configure a comunicação Modbus TCP conforme a documentação do fabricante e do controlador.
- Para a condição IP69K, instale as tampas de proteção de aço inoxidável indicadas; antes da operação, confira vedação, conexões, alimentação e temperatura ambiente.
ACESSÓRIOS
- 1 tampa de proteção M12 em aço inoxidável, código E12542.
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O mestre não estabelece comunicação com o controlador. | Configuração de rede incompatível, ligação Ethernet incorreta ou ausência de comunicação Modbus TCP. | Confira as conexões M12 D-coded, os parâmetros de rede e a configuração do controlador; valide o protocolo e os padrões Ethernet conforme a documentação do fabricante. |
| Um dispositivo conectado não aparece ou não troca dados IO-Link. | Conexão na porta incorreta, incompatibilidade de configuração ou falha de alimentação/cabeamento do dispositivo. | Verifique a conexão M12 A-coded, a alimentação e a configuração da porta; consulte a revisão e os modos IO-Link suportados pelo dispositivo e pelo mestre. |
| Entradas ou saídas digitais não respondem como esperado. | Ligação ou atribuição de I/O incorreta, nível elétrico fora das faixas especificadas ou carga acima do limite por saída. | Confira a configuração de I/O, os níveis de comutação (baixo 0…5 V e alto 11…28 V) e a carga máxima de 300 mA por saída. |
| A instalação não atende à proteção esperada durante limpeza ou exposição ambiental. | Tampas de proteção de aço inoxidável não instaladas para a condição IP69K, ou conectores/vedações sem montagem adequada. | Inspecione a instalação das tampas e o estado das conexões e vedações EPDM; confirme a condição de proteção aplicável no datasheet. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o AL1341 e para que serve?
É um mestre IO-Link DataLine com interface Modbus TCP, destinado à integração de dispositivos IO-Link em sistemas de automação e aplicações de campo.
Com quais redes e dispositivos ele é compatível?
A ficha declara Modbus TCP sobre Ethernet e quatro portas IO-Link Class A, com revisão IO-Link 1.1. Confirme a configuração de rede e os requisitos de cada dispositivo conectado.
O que acompanha o produto?
A ficha lista uma tampa de proteção M12 em aço inoxidável, código E12542. A embalagem está indicada como uma peça.
Posso usar o AL1341 com um protocolo de barramento diferente de Modbus TCP?
A ficha especifica Modbus TCP como interface de barramento e não declara compatibilidade com outros protocolos de barramento. Se a rede exigir outro protocolo, confirme com o fabricante antes de selecionar.
Ele pode operar fora da faixa de temperatura indicada?
A faixa de operação informada é de -25…60 °C; temperaturas fora desse intervalo não são especificadas como condição de operação.
O mestre está ligado, mas o controlador não recebe dados. O que devo verificar?
Verifique primeiro as conexões Ethernet M12 D-coded e a configuração de rede e Modbus TCP. A ficha também informa Ethernet a 10 ou 100 Mbit/s; confirme que a configuração do sistema corresponde.
Uma saída digital não aciona a carga. O que pode estar acontecendo?
Verifique a atribuição da saída, os níveis elétricos e se a carga respeita o limite máximo de 300 mA por saída. Confirme também o cabeamento conforme o datasheet.
Devo comprar este mestre ou montar o sistema com peças avulsas?
O AL1341 corresponde à opção de mestre IO-Link com quatro portas Class A e comunicação Modbus TCP; a ficha o descreve como kit inicial. Se o projeto requer outra quantidade de portas ou outro protocolo, selecione uma configuração compatível com esses requisitos.
O que preciso conferir antes de instalar e energizar?
Confira a montagem na parede traseira, as codificações M12, a pinagem no datasheet e a alimentação de 20…28 V DC para SELV/PELV. Instale as tampas de aço inoxidável quando precisar da condição IP69K.
Como confirmar se a vedação é adequada para a aplicação higiênica?
A ficha identifica EPDM nas conexões e declara IP69K com tampas de proteção de aço inoxidável. Confirme com o fabricante a adequação aos agentes de limpeza e às condições específicas do processo, que não estão detalhadas na ficha.
GLOSSÁRIO TÉCNICO
IO-Link
Interface de comunicação industrial indicada para conectar dispositivos às portas do mestre (Ref.: revisão IO-Link 1.1).
Modbus TCP
Protocolo de comunicação de barramento sobre Ethernet especificado para o AL1341 (Ref.: ethernet_modbus_tcp_protocol).
Class A
Tipo de porta IO-Link indicado para as quatro conexões do equipamento (Ref.: iolink_class_a_ports_quantity: 4).
IP69K
Grau de proteção declarado para funcionamento com tampas de proteção de aço inoxidável (Ref.: ip_rating).
SELV/PELV
Categorias de alimentação mencionadas como condição para a tensão DC indicada (Ref.: voltage_dc_max: 20…28 V DC).
