IO-Link Master IFM AL1332 - 8 Portas EtherCAT IP67

Pré-visualizar: AL1332 IFM - IO-Link Master ifm Automação Industrial EtherCAT 8 Portas IP67

AL1332 IFM - IO-Link Master ifm Automação Industrial EtherCAT 8 Portas IP67

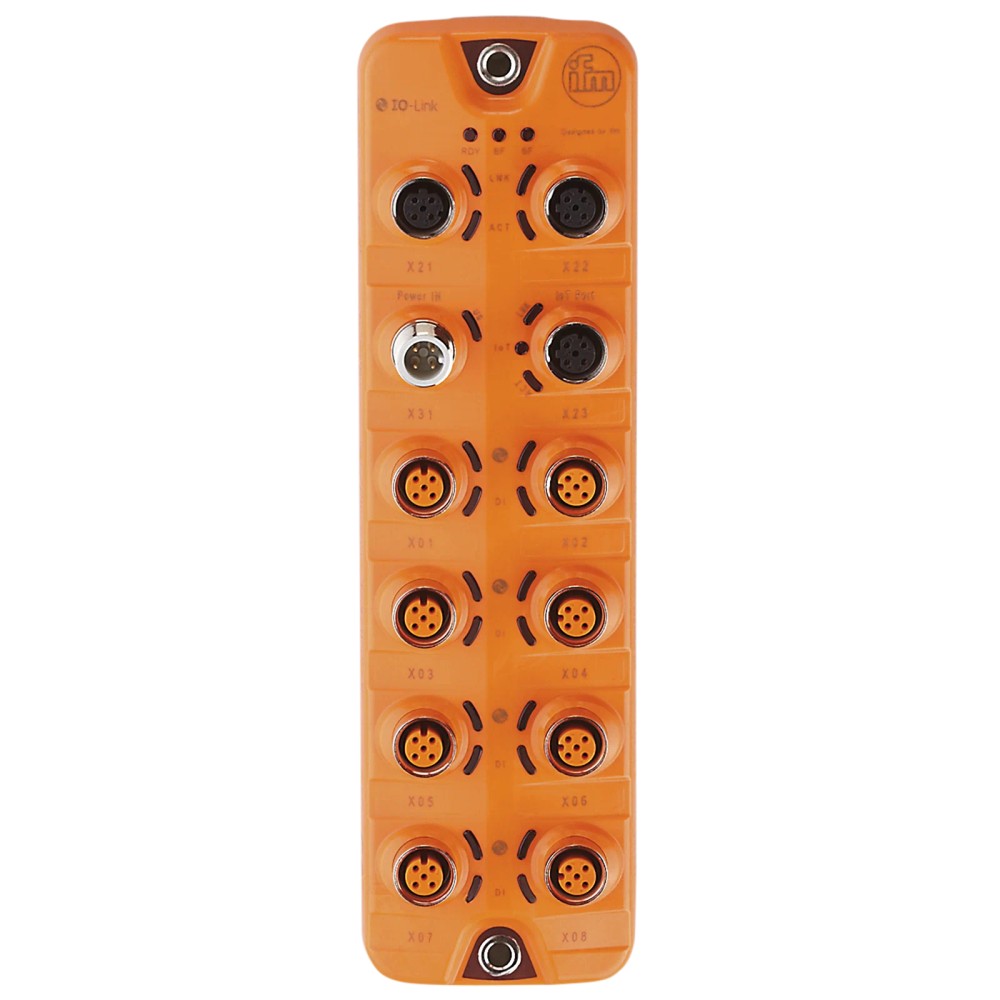

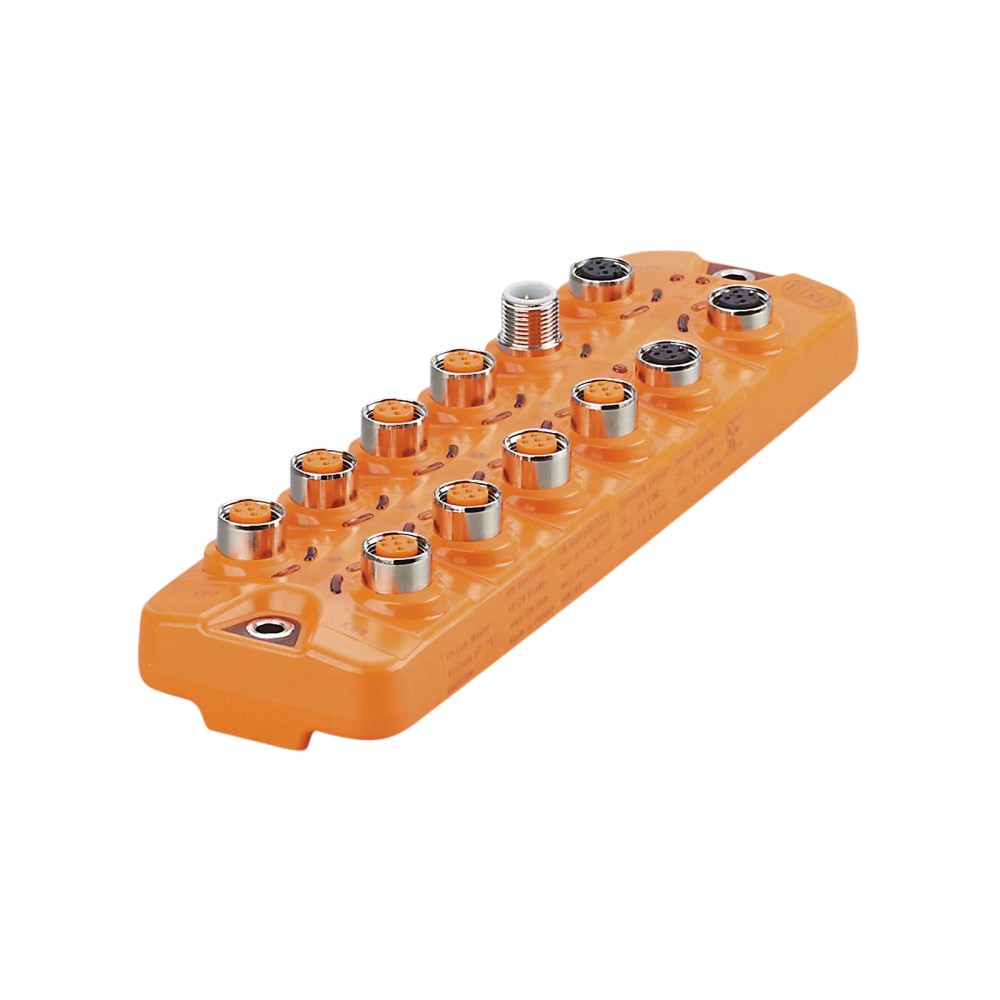

Imagem meramente ilustrativa

R$ 4.585,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1332
EAN: 4021179312288
NCM do produto: 85176299

Destaques do Produto Protocolo de campo...mais

Fechar menu

Saiba mais sobre: "AL1332 IFM - IO-Link Master ifm Automação Industrial EtherCAT 8 Portas IP67"

Destaques do Produto

Protocolo de campo

EtherCAT

Número de portas IO-Link

8, Classe A

Alimentação

20...30 V DC

Proteção do invólucro

IP65, IP66 e IP67

Conexão de dispositivos

Entradas e saídas digitais disponíveis

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AL1332 IFM - IO-Link Master ifm Automação Industrial EtherCAT 8 Portas IP67

O AL1332 é um IO-Link Master da ifm com interface EtherCAT, destinado à comunicação entre dispositivos IO-Link e um sistema de automação. Possui oito portas IO-Link Classe A e proteção IP65, IP66 e IP67. Também oferece entradas e saídas digitais, alimentação de 20 a 30 V DC e suporte ao protocolo MQTT JSON para Ethernet IoT.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	IO-Link Master
Modelo	IO-Link Master DL EC 8P IP67
Interface de comunicação	EtherCAT
Portas IO-Link	8 portas Classe A
Entradas digitais	16
Saídas digitais	8
Tensão de operação	20...30 V DC
Grau de proteção	IP65, IP66 e IP67
Dimensões	208 x 59,3 x 38,4 mm
Peso	404 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação que utilizem EtherCAT e necessitem integrar até oito dispositivos IO-Link em portas Classe A.
Instalações de campo compatíveis com alimentação de 20...30 V DC e com os graus de proteção IP65, IP66 ou IP67 nas condições especificadas pelo fabricante.
Aplicações que usem os recursos de entradas e saídas digitais do módulo ou o protocolo MQTT JSON para Ethernet IoT.

⚠ Considere outro se precisa de:

Não selecionar para uma rede de campo que exija um protocolo diferente de EtherCAT, sem confirmar suporte por meio de uma arquitetura intermediária compatível.
Não usar fora da tensão de operação especificada de 20...30 V DC.
Não presumir compatibilidade mecânica ou elétrica de cabos, conectores e dispositivos de campo sem conferir as conexões e os requisitos no datasheet.

APLICAÇÕES E USO

Uso comprovado pela ficha: módulo de E/S de campo para integração de dispositivos IO-Link em uma rede EtherCAT, com oito portas IO-Link Classe A.
Possibilidade de uso: integração de entradas e saídas digitais em instalações industriais que atendam à faixa de alimentação, às temperaturas e às condições de proteção especificadas; confirme o esquema de ligação no datasheet.
Possibilidade de uso: comunicação Ethernet IoT via MQTT JSON, conforme os protocolos e padrões Ethernet listados na ficha.
A ficha não especifica uma aplicação de processo particular nem os dispositivos IO-Link compatíveis por modelo; valide a revisão, a conexão e os requisitos elétricos de cada dispositivo.

COMO ESCOLHER

Antes de comprar o AL1332 IFM - IO-Link Master ifm Automação Industrial EtherCAT 8 Portas IP67, verifique estes pontos:

Escolha o AL1332 quando

A arquitetura de controle utilizar EtherCAT, exigir oito portas IO-Link Classe A e a alimentação disponível estiver dentro de 20...30 V DC. Verifique também os requisitos de entradas e saídas digitais e as condições de proteção da instalação.

Avalie outra configuração quando

O sistema exigir outro protocolo de barramento, mais ou menos portas IO-Link, ou condições elétricas fora da faixa indicada. A ficha fornecida não identifica quais modelos alternativos atendem a esses casos; consulte o fabricante para selecionar a configuração adequada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	IO-Link Master com interface EtherCAT	Módulo de E/S para aplicações de campo com interface de barramento de campo.
Descrição	Kit inicial mestre IO-Link DataLine	Descrição informada nos dados básicos do anúncio.
Modelo	IO-Link Master DL EC 8P IP67	Designação do modelo indicada na ficha.
Marca	ifm	Fabricante informado.
SKU / Part Number	AL1332	Código de identificação do produto.
GTIN	4021179312288	Código global de identificação comercial.
Categoria	Comunicação industrial; Módulo E/S / IO-Link Master	Classificação informada no anúncio e no catálogo.

Interfaces e comunicação
Interface de comunicação	Ethernet; IO-Link	Interfaces listadas para o produto.
Protocolo Ethernet de campo	EtherCAT	Protocolo de barramento de campo informado.
Taxa EtherCAT	100 Mbit/s	Taxa de transmissão indicada na ficha.
Padrão de transmissão EtherCAT	100Base-TX	Padrão Ethernet informado para EtherCAT.
Protocolo Ethernet IoT	MQTT JSON	Protocolo listado para comunicação Ethernet IoT.
Taxas Ethernet IoT	10 Mbit/s; 100 Mbit/s	Taxas indicadas para Ethernet IoT.
Padrões Ethernet IoT	10Base-T; 100Base-TX	Padrões de transmissão indicados para Ethernet IoT.
Revisão IO-Link	1.1	Revisão do protocolo indicada na ficha.
Portas IO-Link Classe A	8	Quantidade de portas disponível.
Tipos de transmissão IO-Link	COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)	Modos de comunicação listados para IO-Link.

Dados elétricos
Tensão de operação	20...30 V DC	Faixa de alimentação; indicada para SELV/PELV.
Consumo de corrente	300...3900 mA (US)	Faixa informada na ficha; US designa a alimentação indicada pelo fabricante.
Classe de proteção elétrica	III	Classe de proteção especificada.
Grau de poluição	2	Condição ambiental elétrica indicada.
Resistência a curto-circuito nas entradas	Sim	Proteção contra curto-circuito informada para entradas.
Proteção contra curto-circuito nas saídas	Sim	Proteção contra curto-circuito informada para saídas.

Entradas e saídas
Entradas digitais	16 (8 portas IO-Link Classe A x 2)	Quantidade e configuração informadas na ficha.
Saídas digitais	8 (8 portas IO-Link Classe A x 1)	Quantidade e configuração informadas na ficha.
E/S totais	16 configuráveis	Quantidade configurável indicada na ficha; consulte o datasheet para a configuração detalhada.
Nível de comutação baixo	0...5 V	Faixa de nível lógico baixo informada.
Nível de comutação alto	11...30 V	Faixa de nível lógico alto informada.
Corrente máxima por saída	300 mA	Limite máximo informado para cada saída.
Capacidade total de carga da alimentação de sensores	3,6 A	Limite total de carga indicado para alimentação de sensores.

Condições ambientais e proteção
Grau de proteção	IP65, IP66, IP67	Graus de proteção informados; a proteção depende da instalação e das condições descritas pelo fabricante.
Classificação NEMA	6P	Classificação informada na ficha.
Temperatura de operação	-25...60 °C	Limites de temperatura para operação.
Temperatura de armazenamento	-25...85 °C	Limites de temperatura para armazenamento.
Umidade relativa máxima	90%	Valor máximo informado na ficha.
Padrões EMC	EN 61000-6-2; EN 61000-6-4	Normas de compatibilidade eletromagnética listadas.
Resistência a choque	DIN EN 60068-2-27	Norma de referência informada para resistência a choque.
Resistência à vibração	DIN EN 60068-2-64:2009-04; DIN EN 60068-2-6:2008-10	Normas de referência para resistência à vibração.

Dados mecânicos e materiais
Dimensões	208 x 59,3 x 38,4 mm	Dimensões informadas para o invólucro.
Peso	404 g	Peso indicado no catálogo.
Formato do invólucro	Retangular	Formato informado na ficha.
Material do invólucro	PA laranja	Material e cor indicados.
Material do soquete	Latão niquelado	Material especificado para o soquete.
Material de vedação	FKM	Material especificado para a vedação.
Método de montagem	Montagem da parede traseira	Método de montagem indicado pelo fabricante.

Confiabilidade e fornecimento
MTTF	78 anos	Valor de MTTF declarado na ficha; não representa vida útil garantida.
Quantidade por embalagem	1 peça	Quantidade indicada nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• EtherCAT, com taxa de transmissão indicada de 100 Mbit/s e padrão 100Base-TX.

• IO-Link revisão 1.1; portas IO-Link Classe A.

• MQTT JSON para Ethernet IoT, com taxas indicadas de 10 Mbit/s e 100 Mbit/s nos padrões 10Base-T e 100Base-TX.

Conexões

Elétrica Alimentação de 20...30 V DC, indicada para SELV/PELV. A ficha informa oito portas IO-Link Classe A, 16 entradas digitais e oito saídas digitais. Corrente máxima por saída: 300 mA; capacidade total de carga da alimentação de sensores: 3,6 A. Consulte o datasheet para pinagem, cabos e detalhes de ligação elétrica.

Processo Não se aplica como conexão de processo para fluido; o AL1332 é um módulo de E/S de campo. As conexões físicas de rede e de dispositivos de campo devem ser confirmadas no datasheet e no desenho do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede de automação com EtherCAT e dispositivos IO-Link Classe A	✓	A ficha identifica EtherCAT e oito portas IO-Link Classe A.
Instalação com alimentação DC entre 20 e 30 V	✓	Essa é a faixa de tensão de operação informada.
Rede que exija outro protocolo de campo no lugar de EtherCAT	✗	A ficha identifica EtherCAT como interface de barramento de campo; não documenta suporte a outros protocolos de campo.
Operação com alimentação fora de 20...30 V DC	✗	A tensão está fora da faixa de operação especificada.
Aplicação que precise de comunicação MQTT JSON para Ethernet IoT	✓	MQTT JSON está listado como protocolo Ethernet IoT do produto.

INSTALAÇÃO

Como instalar o AL1332 IFM - IO-Link Master ifm Automação Industrial EtherCAT 8 Portas IP67

Confirme que o sistema de controle utiliza EtherCAT e que os dispositivos IO-Link atendem aos requisitos da revisão 1.1 e das portas Classe A.
Verifique se a alimentação disponível está entre 20 e 30 V DC e atende às condições SELV/PELV indicadas.
Planeje a montagem traseira e confira o espaço disponível usando as dimensões e o desenho do fabricante.
Conecte a rede e os dispositivos de campo conforme a pinagem e os esquemas do datasheet; não deduza pinagens a partir deste resumo.
Respeite os limites de corrente por saída e a capacidade total de carga da alimentação de sensores especificados.
Após a ligação, confira a comunicação EtherCAT, o reconhecimento dos dispositivos IO-Link e os sinais digitais conforme a documentação do fabricante.

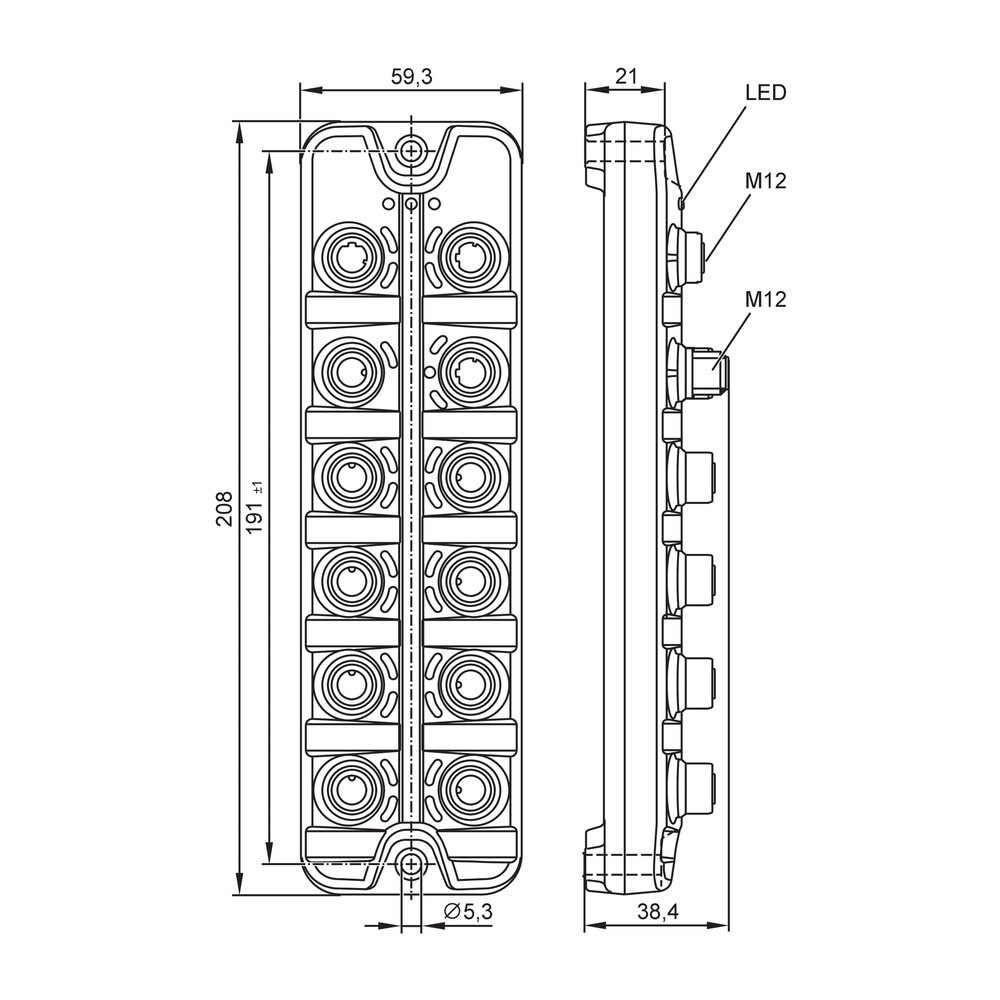

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O mestre não estabelece comunicação com o controlador.	Protocolo, padrão de transmissão, ligação de rede ou configuração EtherCAT incompatível com a instalação.	Confira no controlador a configuração EtherCAT e valide cabos e conexão conforme o datasheet; confirme o padrão 100Base-TX informado.
Um dispositivo IO-Link não é reconhecido na porta.	Ligação incorreta, configuração do dispositivo ou incompatibilidade de comunicação com os parâmetros IO-Link utilizados.	Verifique a ligação da porta Classe A, a configuração do mestre e os parâmetros do dispositivo; consulte o manual para o procedimento de diagnóstico.
Entradas ou saídas digitais não comutam como esperado.	Níveis de sinal fora das faixas especificadas, carga acima do limite de saída ou configuração de E/S inadequada.	Meça os níveis de sinal, confirme a configuração das E/S e verifique se a corrente por saída não excede 300 mA.
Falha ou instabilidade em dispositivos alimentados pelo módulo.	Carga total da alimentação de sensores acima da capacidade indicada ou tensão fora da faixa de operação.	Meça a tensão de alimentação e some a carga conectada à alimentação de sensores; compare com 20...30 V DC e 3,6 A de capacidade total.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL1332 em português (Datasheet) Desenho em escala AL1332 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL1332 e para que serve?

É um IO-Link Master da ifm com interface EtherCAT, usado como módulo de E/S de campo para integrar dispositivos IO-Link a uma rede de automação.

Quantas portas IO-Link e quais sinais digitais ele oferece?

O AL1332 tem oito portas IO-Link Classe A, além de 16 entradas digitais e oito saídas digitais, conforme a ficha do produto.

O que acompanha o produto?

A ficha de catálogo informa embalagem de uma peça, mas não detalha acessórios ou itens adicionais incluídos. Confirme o conteúdo de fornecimento com o fabricante antes da compra.

Posso usar o AL1332 em uma rede que não seja EtherCAT?

A ficha identifica EtherCAT como interface de barramento de campo e não documenta outro protocolo de campo. Para redes diferentes, confirme a compatibilidade da arquitetura com o fabricante.

Ele pode operar com alimentação de 12 V DC?

A faixa informada é de 20...30 V DC. Portanto, 12 V DC está fora da tensão de operação especificada.

Serve para controlar diretamente um motor?

A ficha descreve um mestre IO-Link com entradas e saídas digitais, mas não o especifica como controlador ou acionador de motor. Não selecione o produto para essa função sem confirmar a arquitetura e os requisitos elétricos com o fabricante.

O que verificar se o controlador não encontra o mestre?

Confira a configuração EtherCAT, a ligação de rede e o padrão 100Base-TX indicado. Se o problema persistir, consulte o datasheet e os diagnósticos do controlador antes de substituir o módulo.

Por que uma saída digital pode não acionar a carga?

Verifique a configuração da saída, os níveis de sinal e se a corrente da carga excede o limite de 300 mA por saída. Confirme também a alimentação dentro da faixa especificada.

Como decidir entre este mestre e outro modelo IO-Link?

Escolha o AL1332 quando a rede exigir EtherCAT, oito portas IO-Link Classe A e alimentação de 20...30 V DC. Se a quantidade de portas ou o protocolo exigido for diferente, compare os requisitos com a ficha do modelo alternativo.

Como instalar e proteger corretamente o AL1332?

Use a montagem traseira indicada e consulte o desenho dimensional e o datasheet para posicionamento, pinagem e ligação. A instalação deve respeitar os limites ambientais e elétricos especificados pelo fabricante.

GLOSSÁRIO TÉCNICO

IO-Link Master

Módulo que conecta dispositivos IO-Link ao sistema de automação e gerencia a comunicação pelas portas disponíveis.

EtherCAT

Protocolo Ethernet industrial indicado como interface de barramento de campo do AL1332.

Porta Classe A

Tipo de porta IO-Link indicado para as conexões de dispositivos suportadas pelo mestre.

IP67

Grau de proteção declarado para o invólucro, sujeito às condições de instalação e especificações do fabricante.

SELV/PELV

Classificações de circuitos de baixa tensão mencionadas como condição para a alimentação do módulo.
