IO-Link Master ifm AL1330 EtherCAT 4 Portas IP67

Pré-visualizar: AL1330 IFM - IO-Link Master ifm EtherCAT Módulo E/S industrial 4 Portas IP67

AL1330 IFM - IO-Link Master ifm EtherCAT Módulo E/S industrial 4 Portas IP67

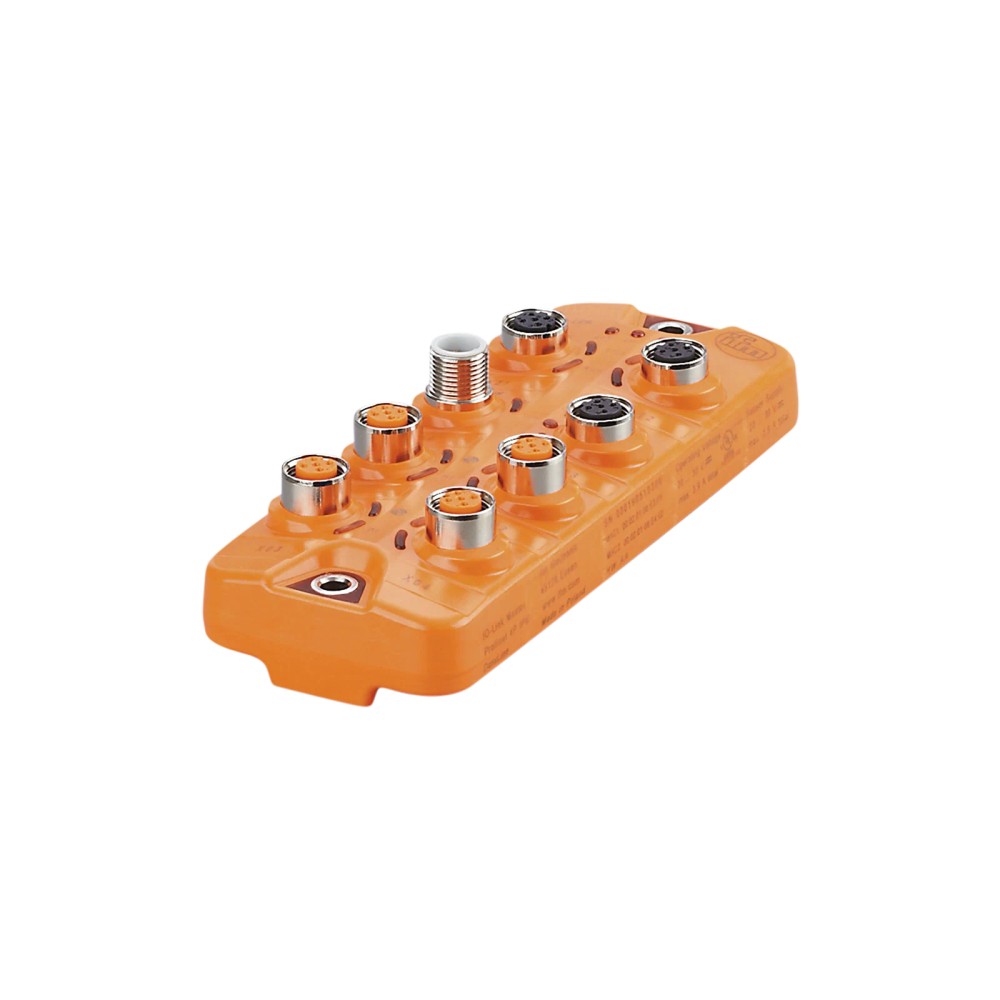

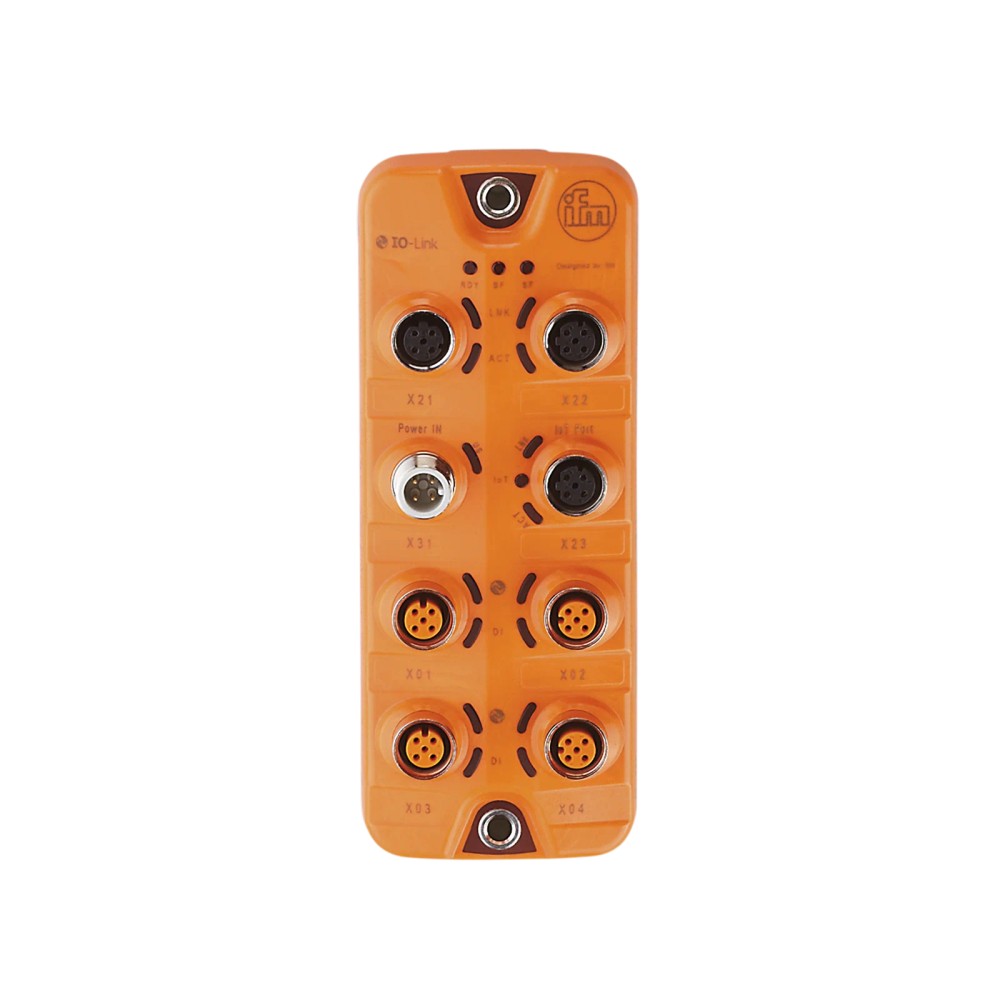

Imagem meramente ilustrativa

R$ 3.925,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1330
EAN: 4021179312264
NCM do produto: 85176299

Destaques do Produto Protocolo de campo...mais

Fechar menu

Saiba mais sobre: "AL1330 IFM - IO-Link Master ifm EtherCAT Módulo E/S industrial 4 Portas IP67"

Destaques do Produto

Protocolo de campo

EtherCAT

Protocolo de dispositivos

IO-Link, revisão 1.1

Portas Classe A

Alimentação

20...30 V DC

Proteção do invólucro

IP65, IP66, IP67

Montagem

Parede traseira

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AL1330 ifm IO-Link Master EtherCAT, módulo de E/S industrial de campo, 4 portas, IP67

O AL1330 é um mestre IO-Link com interface EtherCAT para aplicações de E/S em campo. Conecta dispositivos IO-Link por quatro portas Classe A e comunica-se com a rede EtherCAT. Possui oito entradas digitais e quatro saídas digitais, além de grau de proteção IP65, IP66 e IP67. A alimentação de operação especificada é de 20 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AL1330
Função	Mestre IO-Link com interface EtherCAT
Portas IO-Link	4 portas Classe A
Entradas digitais	8
Saídas digitais	4
Tensão de operação	20...30 V DC
Grau de proteção	IP65, IP66, IP67
Conexão IO-Link	4 x M12, codificação A, 4 contatos
Dimensões	152 x 59,3 x 38,4 mm
Temperatura ambiente de operação	-25...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de campo que exijam um mestre IO-Link com comunicação EtherCAT e quatro portas Classe A.
Instalações que necessitem de oito entradas digitais e quatro saídas digitais, respeitando os limites elétricos especificados.
Ambientes cuja temperatura de operação esteja entre -25 e 60 °C e que exijam grau de proteção IP65, IP66 ou IP67, conforme as condições aplicáveis.

⚠ Considere outro se precisa de:

Não selecionar quando a rede de campo exigir um protocolo diferente de EtherCAT.
Não utilizar fora da faixa de alimentação de 20...30 V DC ou da temperatura ambiente de operação de -25...60 °C.
Não exceder 300 mA por saída nem a capacidade total de carga dos sensores de 3,6 A.

APLICAÇÕES E USO

Uso comprovado pela ficha: módulo de E/S para aplicações de campo com interface EtherCAT e IO-Link.
Possibilidade de aplicação: conexão de dispositivos IO-Link Classe A em quatro portas, desde que a configuração, alimentação e carga respeitem os limites especificados.
A operação deve ocorrer entre -25 e 60 °C; a faixa de armazenamento informada é -25 a 85 °C.
A ficha lista IP65, IP66 e IP67; a adequação depende das condições concretas de instalação e do grau de proteção requerido. Não implica adequação a qualquer condição de imersão ou exposição.

COMO ESCOLHER

Antes de comprar o AL1330 ifm IO-Link Master EtherCAT, módulo de E/S industrial de campo, 4 portas, IP67, verifique estes pontos:

Escolha o AL1330

Quando a arquitetura utilizar EtherCAT e forem necessárias quatro portas IO-Link Classe A, com conexões M12 e alimentação de 20...30 V DC.

Avalie outro modelo

Quando a rede não for EtherCAT, a quantidade ou classe de portas requerida não corresponder às quatro portas Classe A, ou os limites de alimentação, carga e temperatura não atenderem à aplicação. Confirme a configuração necessária no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	IO-Link Master EtherCAT AL1330	Mestre IO-Link com interface EtherCAT.
Descrição	Kit inicial mestre IO-Link DataLine	Descrição do anúncio.
Aplicação	Módulo E/S para aplicações de campo	Aplicação informada na ficha.
Categoria	Comunicação industrial	Classificação do anúncio.
SKU / Part Number	AL1330	Identificação do modelo.
GTIN	4021179312264	Identificador comercial.
Marca	ifm	Fabricante indicado.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Alimentação e dados elétricos
Tensão de operação	20...30 V DC (US; para SELV/PELV)	Faixa de alimentação especificada.
Consumo de corrente	300...3900 mA (US)	Consumo informado para a alimentação US.
Classe de proteção	III	Classe elétrica indicada na ficha.
Nível de comutação Low	0...5 V	Faixa de nível lógico baixo.
Nível de comutação High	11...30 V	Faixa de nível lógico alto.
Proteção contra curto-circuitos	Sim	Proteção indicada para as saídas.
Resistência contra curto-circuito das entradas digitais	Sim	Característica indicada na ficha.

Entradas e saídas
Quantidade total de entradas e saídas	8 configuráveis	Quantidade total configurável indicada.
Entradas digitais	8 (4 portas Classe A x 2)	Duas entradas digitais por porta IO-Link Classe A, conforme ficha.
Saídas digitais	4 (4 portas Classe A x 1)	Uma saída digital por porta IO-Link Classe A, conforme ficha.
Corrente máxima por saída	300 mA	Limite máximo especificado para cada saída.
Capacidade total de carga dos sensores US	3,6 A	Limite de carga total indicado para alimentação dos sensores.
Função de alimentação em série	Interface de barramento de campo	Função descrita na ficha.

Interfaces e comunicação
Interface de comunicação	Ethernet; IO-Link	Interfaces de comunicação informadas.
Protocolo EtherCAT	EtherCAT	Protocolo da interface de campo.
Taxa EtherCAT	100 MBit/s	Taxa de transmissão especificada.
Padrão de transmissão EtherCAT	100Base-TX	Padrão indicado para a interface.
Interfaces EtherCAT	AoE, CoE, EoE, FoE	Protocolos e serviços listados na ficha.
IoT Ethernet	MQTT JSON; HTTPS	Protocolo de IoT e protocolo de segurança indicados.
Taxas e padrões Ethernet IoT	10 MBit/s; 100 MBit/s; 10Base-T; 100Base-TX	Taxas e padrões informados para a interface IoT.
IO-Link: revisão	1.1	Revisão IO-Link especificada.
IO-Link: modos de transferência	COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)	Taxas de transferência listadas para o mestre.
Quantidade de portas Classe A	4	Quatro portas IO-Link Classe A.

Conexões elétricas
Conexão IO-Link	4 x M12; codificação A; 4 contatos; vedação FKM	Conectores das portas IO-Link.
Conexão Ethernet	2 x M12; codificação D; 4 contatos; vedação FKM	Conectores Ethernet.
Conexão de alimentação	1 x M12; codificação A; 4 contatos	Conector de alimentação indicado.

Condições ambientais e proteção
Temperatura ambiente de operação	-25...60 °C	Faixa de operação especificada.
Temperatura de armazenamento	-25...85 °C	Faixa de armazenamento especificada.
Umidade relativa máxima	90 %	Limite informado na ficha.
Grau de proteção	IP65; IP66; IP67	Graus de proteção listados para o produto.
Grau de proteção NEMA	6P	Classificação NEMA indicada.
Grau de sujidade	2	Condição de poluição indicada.
Fluidos químicos	ISO 16750-5: AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1: AA	Compatibilidades químicas conforme referências listadas na ficha.
Resistência a choques	DIN EN 60068-2-27	Norma de referência informada.
Resistência a vibrações	DIN EN 60068-2-64 2009-04; DIN EN 60068-2-6 2008-10	Normas de referência informadas.
Certificação EMC	EN 61000-6-2; EN 61000-6-4	Normas EMC listadas.

Dados mecânicos e montagem
Dimensões	152 x 59,3 x 38,4 mm	Comprimento x largura x altura.
Peso	302,5 g	Peso informado no dataset do produto.
Invólucro	PA laranja; formato retangular	Material e formato do invólucro.
Soquete	Latão niquelado	Material do soquete.
Vedação	FKM	Material da vedação informado para as conexões.
Tipo de montagem	Montagem da parede traseira	Método de montagem indicado.
Cor	Laranja	Cor indicada no anúncio.
Formato	Retangular	Formato indicado no anúncio.
Tipo de conector	Circular metálico	Descrição do conector no anúncio.
Acabamento	Plástico rígido	Descrição de acabamento no anúncio.
MTTF	95 anos	Valor informado no dataset; não representa garantia ou vida útil assegurada.

COMPATIBILIDADE

Comunicação

• EtherCAT, taxa de transmissão de 100 MBit/s e padrão 100Base-TX; interfaces indicadas: AoE, CoE, EoE e FoE.

• IO-Link revisão 1.1; modos de transferência COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).

• Ethernet para IoT: MQTT JSON, HTTPS, 10Base-T e 100Base-TX, com taxas indicadas de 10 MBit/s e 100 MBit/s.

Conexões

Elétrica Ethernet: 2 x M12, codificação D, 4 contatos, vedação FKM. IO-Link: 4 x M12, codificação A, 4 contatos, vedação FKM. Alimentação: 1 x M12, codificação A, 4 contatos. Alimentação de operação 20...30 V DC para SELV/PELV.

Processo Módulo de E/S para aplicações de campo; o contexto não especifica conexão de processo mecânica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede de automação EtherCAT com dispositivos IO-Link revisão 1.1	✓	A ficha especifica EtherCAT e IO-Link revisão 1.1, com quatro portas Classe A.
Instalação com alimentação de 24 V DC	✓	24 V DC está dentro da faixa especificada de 20...30 V DC.
Aplicação que demande mais de 300 mA em uma saída	✗	A corrente máxima especificada por saída é 300 mA.
Aplicação com carga total de sensores acima de 3,6 A	✗	A capacidade de carga total dos sensores indicada é 3,6 A.
Ambiente com temperatura de operação acima de 60 °C ou abaixo de -25 °C	✗	A faixa de temperatura ambiente de operação informada é -25...60 °C.
Rede que exija um protocolo de campo diferente de EtherCAT	✗	A interface de campo especificada para este modelo é EtherCAT.

INSTALAÇÃO

Como instalar o AL1330 ifm IO-Link Master EtherCAT, módulo de E/S industrial de campo, 4 portas, IP67

Confirme que a arquitetura de automação utiliza EtherCAT e que os dispositivos previstos são compatíveis com as portas IO-Link Classe A do AL1330.
Verifique a tensão de alimentação disponível; a faixa especificada é 20...30 V DC para SELV/PELV.
Fixe o módulo conforme a montagem de parede traseira e consulte o desenho dimensional para posicionamento e espaço disponível.
Conecte a alimentação ao conector M12 codificação A, 4 contatos, observando o esquema oficial do fabricante.
Conecte a rede EtherCAT aos conectores M12 codificação D e os dispositivos IO-Link às quatro conexões M12 codificação A.
Antes de energizar, valide a configuração da rede, os limites de 300 mA por saída e 3,6 A de carga total dos sensores; consulte o datasheet para pinagem e parâmetros completos.

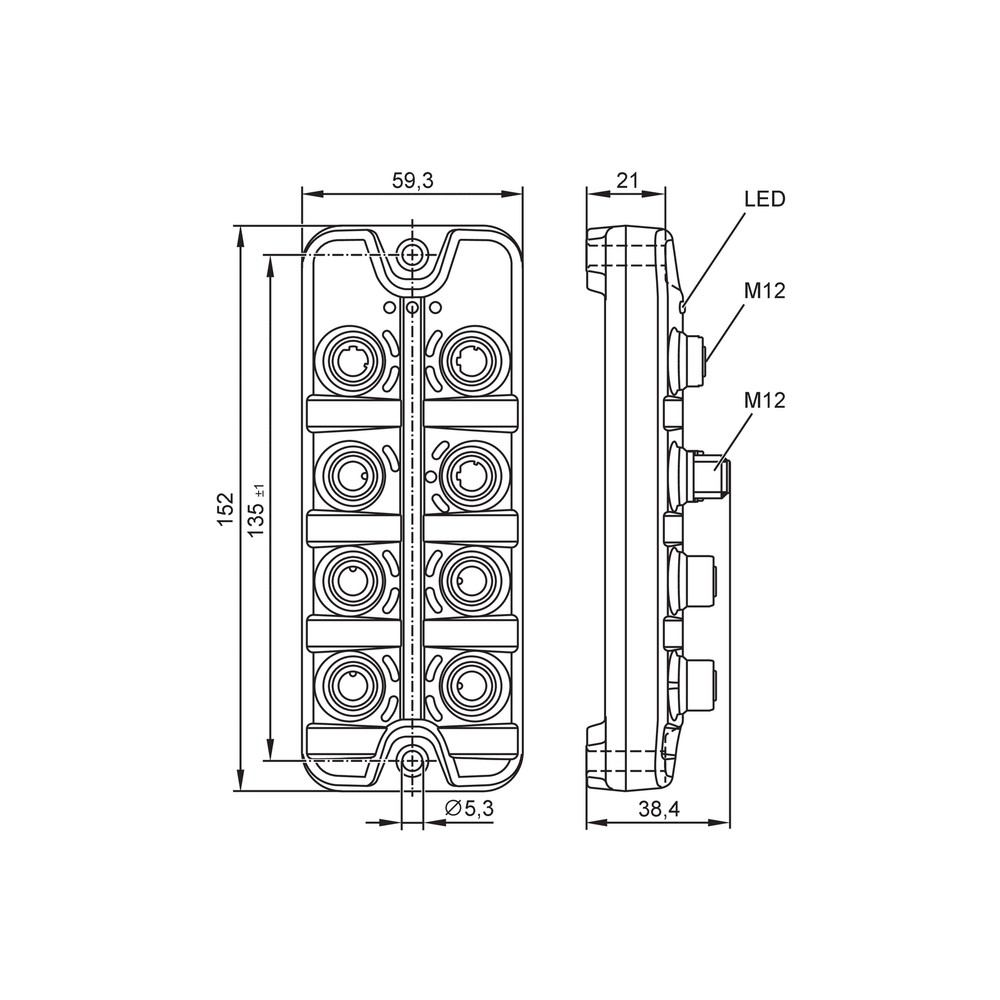

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O mestre não estabelece comunicação com o controlador EtherCAT.	Conexão Ethernet, configuração de rede ou protocolo do controlador não correspondente à interface EtherCAT.	Confira cabeamento e conectores M12 codificação D e valide a configuração EtherCAT no controlador e no datasheet.
Um dispositivo IO-Link não é reconhecido em uma porta.	Conexão, configuração da porta ou compatibilidade do dispositivo com IO-Link/revisão utilizada.	Verifique o conector M12 codificação A, a configuração da porta e os dados do dispositivo; confirme os requisitos no fabricante.
Uma saída digital não aciona a carga ou desliga sob carga.	Corrente da carga acima do limite de 300 mA por saída ou condição de curto-circuito.	Meça a corrente da carga e verifique a fiação e possíveis curtos antes de substituir o módulo.
Dispositivos alimentados pelo módulo apresentam falhas simultâneas.	Carga total dos sensores acima de 3,6 A ou alimentação fora da faixa especificada.	Meça a tensão de alimentação e some a corrente dos sensores conectados; compare com os limites da ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL1330 - PT-BR (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL1330 e para quem ele serve?

É um mestre IO-Link para aplicações de campo com interface EtherCAT. É destinado a instalações que utilizem dispositivos IO-Link Classe A nas quatro portas disponíveis.

O que acompanha o AL1330?

A ficha informa uma unidade por embalagem, mas não detalha acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo efetivo da embalagem.

Ele funciona com uma rede que não seja EtherCAT?

A interface de campo especificada para o AL1330 é EtherCAT. A ficha não confirma compatibilidade com outros protocolos de campo.

Posso usar o módulo com alimentação de 12 V DC ou fora de -25 a 60 °C?

A tensão especificada é 20...30 V DC e a temperatura ambiente de operação é -25...60 °C. A ficha não valida operação fora dessas faixas.

O controlador não encontra o módulo; o que devo verificar antes de trocar?

Confira a conexão Ethernet M12 codificação D e a configuração EtherCAT no controlador. Verifique também se a arquitetura usa o protocolo especificado para este modelo.

Uma saída parou de acionar a carga; qual pode ser a causa?

Uma possibilidade é a corrente exceder o limite de 300 mA por saída ou haver curto-circuito. Meça a corrente e inspecione a fiação antes de substituir o produto.

Devo comprar este módulo ou usar componentes avulsos?

Escolha o AL1330 quando precisar de um mestre IO-Link com interface EtherCAT e quatro portas Classe A. A ficha não detalha um kit de acessórios ou componentes avulsos incluídos para comparação.

Este modelo serve para uma rede com outro protocolo de campo ou mais de quatro portas IO-Link?

A ficha especifica EtherCAT e quatro portas Classe A. Se a arquitetura exigir protocolo ou quantidade diferente, selecione uma opção cuja ficha confirme esses requisitos.

Como devo instalar e conectar o módulo?

Faça a montagem na parede traseira e use as conexões M12 indicadas para alimentação, EtherCAT e IO-Link. Consulte o datasheet para a pinagem e o esquema de conexão antes de energizar.

O módulo vem com cabos ou conectores de instalação?

A ficha não lista cabos ou acessórios inclusos; informa apenas uma peça por embalagem. Confirme o conteúdo da embalagem com o fornecedor.

GLOSSÁRIO TÉCNICO

IO-Link Master

Dispositivo que conecta dispositivos IO-Link ao sistema de automação por portas dedicadas. (Ref.: revisão IO-Link 1.1)

EtherCAT

Protocolo de comunicação industrial indicado para a interface de campo do AL1330. (Ref.: taxa de transmissão 100 MBit/s)

Porta Classe A

Porta IO-Link Classe A usada para conexão de dispositivos; o modelo possui quatro portas. (Ref.: 4 portas Classe A)

M12 codificação D

Tipo de conexão indicado para as duas interfaces Ethernet do produto. (Ref.: 2 x M12, codificação D, 4 contatos)

IP67

Grau de proteção listado para o invólucro do produto. (Ref.: IP65, IP66, IP67)
