- Referência do fabricante: AL1327
- EAN: 4021179348935
- NCM do produto: 85176299
Destaques do Produto
Rede de campo...mais
Saiba mais sobre: "AL1327 IFM - IO-Link Master ifm Sistemas higiênicos 8 Portas EtherNet/IP IP69K"
Destaques do Produto
Rede de campo
EtherNet/IP
Número de portas IO-Link
8 portas Classe A
Alimentação
20 a 28 V DC (US; SELV/PELV)
Proteção para ambiente higiênico
Até IP69K com tampas de proteção de aço inoxidável
Temperatura ambiente
-25 a 60 °C
Montagem
Montagem na parede traseira
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

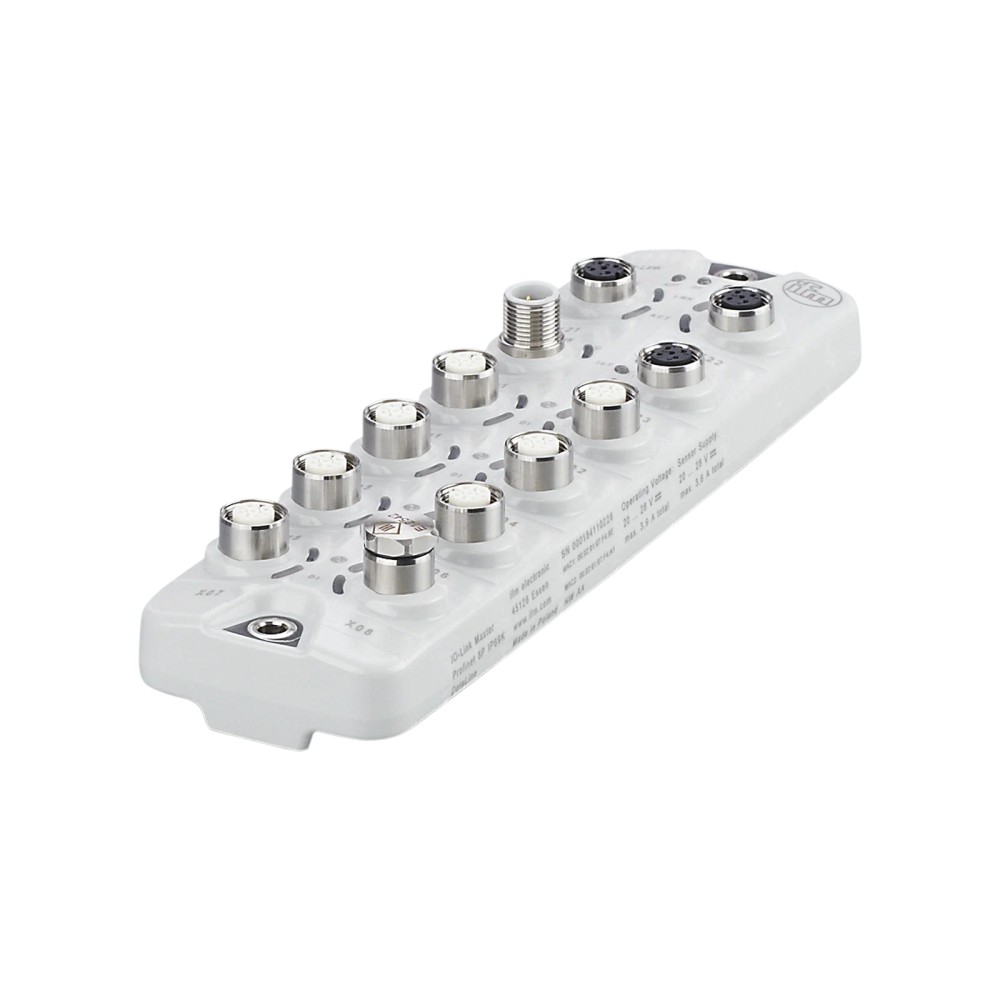

Sobre o IO-Link Master ifm AL1327 com interface EtherNet/IP, 8 portas, para sistemas higiênicos, IP69K
O ifm AL1327 é um mestre IO-Link DataLine com interface EtherNet/IP, destinado à comunicação com dispositivos IO-Link e a aplicações de E/S em campo. Possui 8 portas IO-Link Classe A, 16 entradas digitais e 8 saídas digitais. Foi especificado para sistemas higiênicos; o grau IP69K depende do uso das tampas de proteção de aço inoxidável indicadas pelo fabricante.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de produto | IO-Link Master DataLine |
| Interface de comunicação | EtherNet/IP; IO-Link |
| Portas IO-Link | 8, Classe A |
| Entradas digitais | 16 |
| Saídas digitais | 8 |
| Grau de proteção | IP65, IP66, IP67 e IP69K com tampas de proteção de aço inoxidável |
| Tensão de operação | 20 a 28 V DC (US; SELV/PELV) |
| Temperatura ambiente de operação | -25 a 60 °C |

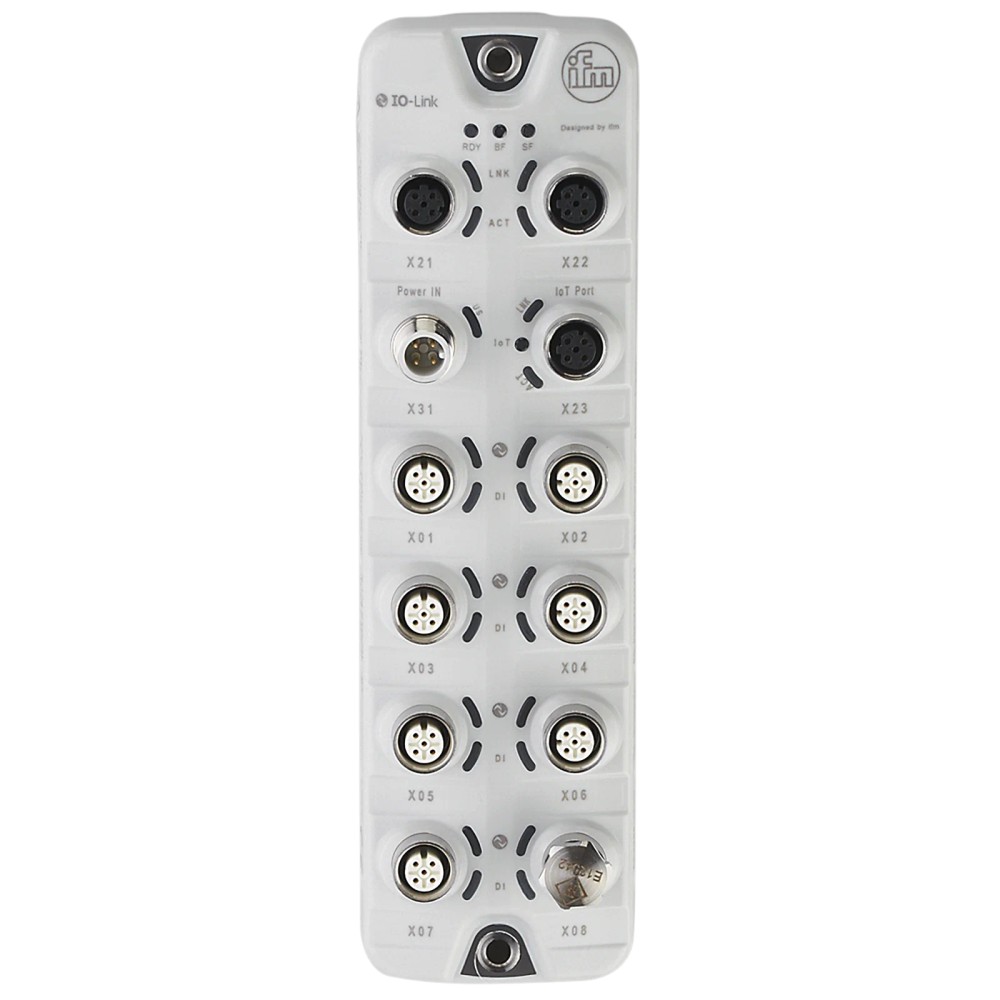

| Conexões | 8 x M12 para IO-Link; 3 x M12 para Ethernet; 1 x M12 para alimentação |
| Dimensões | 208 x 59,3 x 38,4 mm |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações de sistemas higiênicos e módulos de E/S para campo que utilizem EtherNet/IP e dispositivos IO-Link compatíveis.
- Instalações que necessitem conectar até 8 dispositivos às portas IO-Link Classe A do mestre.
- Aplicações cuja alimentação esteja dentro de 20 a 28 V DC e cuja temperatura ambiente de operação esteja entre -25 e 60 °C.
- Instalações que utilizem as tampas de proteção de aço inoxidável especificadas quando for necessária a proteção IP69K.
⚠ Considere outro se precisa de:
- Não selecionar quando a rede de campo exigida não for EtherNet/IP; o contexto não especifica outros protocolos de rede de campo compatíveis.
- Não aplicar tensão fora da faixa informada de 20 a 28 V DC.
- Não considerar IP69K sem as tampas de proteção de aço inoxidável especificadas pelo fabricante.
APLICAÇÕES E USO
- Uso declarado em sistemas higiênicos e como módulo de E/S para aplicações de campo; o catálogo também informa indústria alimentícia como aplicação.
- Integração de até 8 dispositivos IO-Link Classe A a uma rede EtherNet/IP, quando os dispositivos, a alimentação e a configuração de rede atendem aos requisitos do projeto.
- Instalação em ambiente com temperatura de operação entre -25 e 60 °C; a temperatura de armazenamento informada é de -25 a 85 °C.
- Para aplicações que requerem IP69K, utilizar as tampas de proteção de aço inoxidável especificadas. A ficha não descreve procedimento de limpeza nem condições adicionais de exposição.
COMO ESCOLHER
Antes de comprar o IO-Link Master ifm AL1327 com interface EtherNet/IP, 8 portas, para sistemas higiênicos, IP69K, verifique estes pontos:
Escolha o AL1327 quando
A arquitetura exigir um mestre IO-Link com EtherNet/IP, até 8 portas Classe A e instalação dentro das faixas de alimentação e temperatura indicadas.
Avalie outra configuração quando
A rede de campo exigida não for EtherNet/IP, forem necessárias mais de 8 portas IO-Link ou a alimentação e a temperatura de operação ficarem fora das faixas especificadas. Confirme requisitos adicionais no datasheet do fabricante.
Verifique a proteção requerida
Para declarar proteção IP69K, confirme a instalação das tampas de proteção de aço inoxidável previstas. O produto também informa graus IP65, IP66 e IP67.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | IO-Link Master DataLine; IO-Link Master com interface EtherNet/IP | Identificação do produto AL1327. |
| Descrição de catálogo | Kit inicial mestre IO-Link DataLine; IO-Link Master DL EIP 8P IP69K | Descrição apresentada nas fontes do anúncio e do catálogo. |
| Aplicação informada | Sistemas higiênicos; módulo E/S para aplicações de campo; indústria alimentícia indicada no catálogo | Aplicações declaradas nos dados do produto. |
| Marca | ifm | Fabricante indicado no anúncio. |
| SKU / Part Number | AL1327 | Código de identificação do produto. |
| GTIN | 4021179348935 | Identificador comercial informado. |
| NCM | 8517.62.99 | Classificação fiscal apresentada no conjunto de dados. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Tensão de operação | 20 a 28 V DC (US; para SELV/PELV) | Faixa de operação informada para a alimentação US. |
| Consumo de corrente | 300 a 3900 mA (US) | Faixa informada para o consumo da alimentação US. |
| Capacidade total de carga da alimentação de sensores US | 3,6 A | Capacidade total de carga indicada para a alimentação de sensores. |
| Classe de proteção elétrica | III | Classe declarada pelo fabricante. |
| Proteção contra curto-circuito | Sim | Proteção indicada para o produto e para entradas digitais; consulte o datasheet para condições detalhadas. |
| Nível de comutação Low | 0 a 5 V | Nível de entrada digital informado. |
| Nível de comutação High | 11 a 28 V | Nível de entrada digital informado. |
| Entradas e saídas | ||
|---|---|---|
| Quantidade total de entradas e saídas | 16, configuráveis | Total configurável indicado na ficha. |
| Entradas digitais | 16 (8 portas IO-Link Classe A x 2) | Quantidade informada na configuração de entradas digitais. |
| Entradas digitais resistentes a curto-circuito | Sim | Característica indicada para as entradas digitais. |
| Saídas digitais | 8 (8 portas IO-Link Classe A x 1) | Quantidade informada na configuração de saídas digitais. |
| Corrente máxima por saída | 300 mA | Limite de corrente informado para cada saída. |
| IO-Link | ||
|---|---|---|
| Quantidade de portas Classe A | 8 | Número de portas de comunicação IO-Link. |
| Revisão IO-Link | 1.1 | Revisão declarada pelo fabricante. |
| Modos de transferência | COM1: 4,8 kBaud; COM2: 38,4 kBaud; COM3: 230,4 kBaud | Taxas de transferência IO-Link informadas. |
| Conexão IO-Link | 8 x M12, codificação A, 4 contatos, vedação EPDM | Conexões físicas especificadas para as portas IO-Link. |
| Interfaces Ethernet e comunicação | ||
|---|---|---|
| Interface de comunicação | Ethernet; IO-Link | Interfaces declaradas para o equipamento. |
| Protocolo EtherNet/IP | EtherNet/IP | Protocolo de rede de campo informado. |
| Taxa de transmissão EtherNet/IP | 10 Mbit/s; 100 Mbit/s | Taxas informadas para a interface EtherNet/IP. |
| Padrões de transmissão EtherNet/IP | 10Base-T; 100Base-TX | Padrões Ethernet indicados na ficha. |
| Configuração de rede EtherNet/IP | DHCP; BOOTP; estática | Métodos de configuração de endereço informados. |
| Topologias EtherNet/IP | Linha; anel; DLR (Device Level Ring) | Topologias e recurso de rede indicados pelo fabricante. |
| Protocolo IoT | MQTT JSON | Protocolo de Internet of Things indicado nos dados. |
| Taxa de transmissão IoT | 10 Mbit/s; 100 Mbit/s | Taxas informadas para a interface IoT. |
| Padrões de transmissão IoT | 10Base-T; 100Base-TX | Padrões Ethernet indicados para a interface IoT. |
| Segurança da interface IoT | HTTPS | Protocolo de segurança informado. |
| Configuração de fábrica EtherNet/IP | IP 192.168.1.250; máscara 255.255.255.255; gateway 0.0.0.0; endereço MAC na placa de identificação | Parâmetros de fábrica informados para EtherNet/IP. |
| Configuração de fábrica IoT | IP 169.254.x.x; máscara 255.255.0.0; gateway 0.0.0.0; endereço MAC na placa de identificação | Parâmetros de fábrica informados para a interface IoT. |
| Conexão Ethernet | 3 x M12, codificação D, 4 contatos, vedação EPDM | Conexão elétrica especificada para Ethernet. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente de operação | -25 a 60 °C | Faixa ambiente de operação declarada. |
| Temperatura de armazenamento | -25 a 85 °C | Faixa de armazenamento declarada. |
| Umidade relativa máxima | 90% | Limite informado para umidade relativa do ar. |
| Grau de proteção IP | IP65, IP66, IP67; IP69K com tampas de proteção de aço inoxidável | A condição específica das tampas deve ser observada para IP69K. |
| Grau de proteção NEMA | 6P | Classificação NEMA informada. |
| Vedação | EPDM | Material de vedação indicado para as conexões. |
| Fluidos químicos | ISO 16750-5: HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1: AA | Referências e fluidos listados na ficha; confirmar a adequação às condições específicas da aplicação. |
| Resistência a choques | DIN EN 60068-2-27 | Norma de ensaio indicada, sem valores de severidade fornecidos no contexto. |
| Resistência a vibrações | DIN EN 60068-2-64: 2009-04; DIN EN 60068-2-6: 2008-10 | Normas de ensaio indicadas, sem valores de severidade fornecidos no contexto. |
| Compatibilidade eletromagnética | EN 61000-6-2; EN 61000-6-4 | Normas EMC declaradas. |
| Grau de sujidade | 2 | Grau de sujidade declarado nos dados do produto. |
| Dados mecânicos e montagem | ||
|---|---|---|

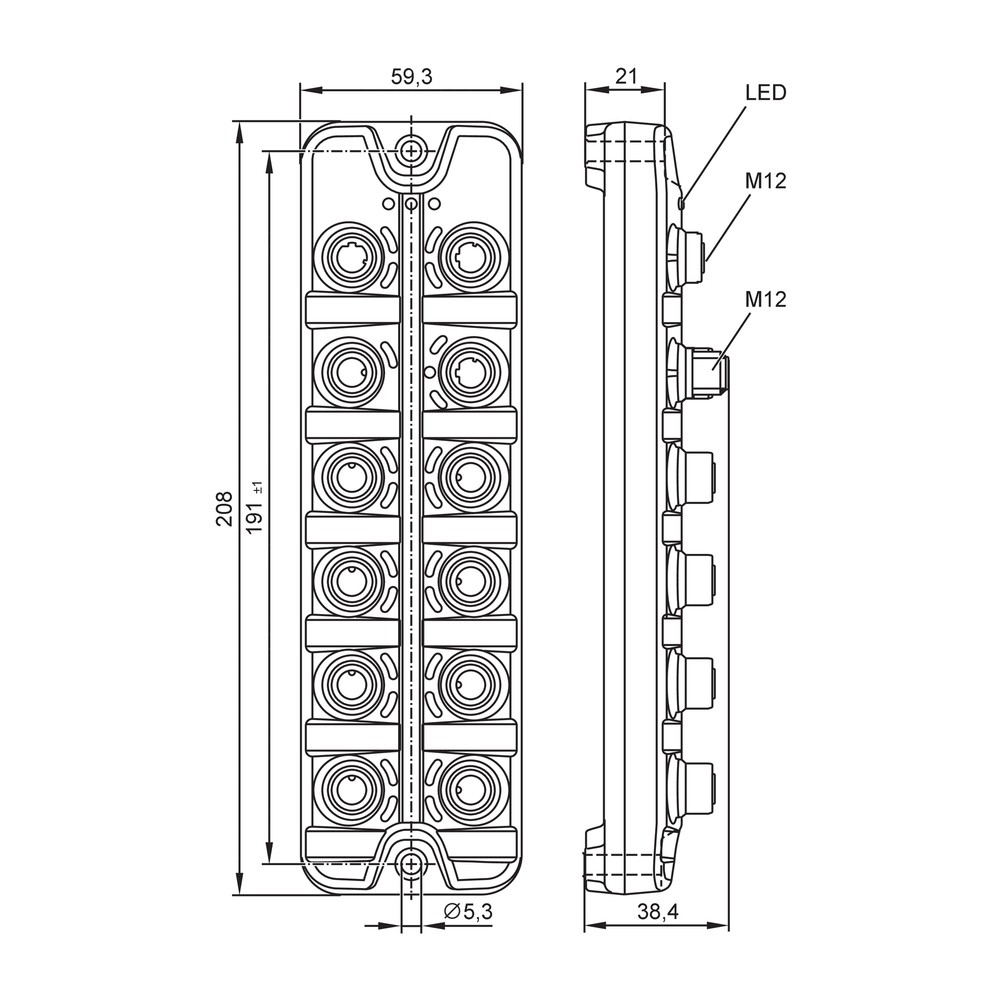

| Dimensões | 208 x 59,3 x 38,4 mm | Dimensões externas informadas. |
| Peso | 427,95 g | Peso indicado no conjunto de dados do produto. |
| Material do invólucro | PA cinza | Material e cor informados. |
| Material do soquete | Aço inoxidável 1.4404 (316L) | Material indicado para o soquete. |
| Formato do invólucro | Retangular | Formato declarado. |
| Tipo de montagem | Montagem da parede traseira | Método de montagem indicado. |
| Conexão de alimentação | 1 x M12, codificação A, 4 contatos | Conexão elétrica indicada para as fontes de alimentação. |
| MTTF | 76 anos | Valor MTTF apresentado nos dados do catálogo; não equivale a uma vida útil garantida. |
COMPATIBILIDADE
Comunicação
• EtherNet/IP, com transmissão 10/100 Mbit/s e padrões 10Base-T/100Base-TX.
• IO-Link revisão 1.1; modos de transferência COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).
• MQTT JSON indicado como protocolo de Internet of Things; taxa 10/100 Mbit/s e HTTPS como protocolo de segurança.
• EtherNet/IP informa DHCP, BOOTP e configuração estática, além de DLR (Device Level Ring); topologias de linha e anel.
Conexões
Elétrica
Alimentação: 1 x M12, codificação A, 4 contatos. Ethernet: 3 x M12, codificação D, 4 contatos, vedação EPDM. IO-Link: 8 x M12, codificação A, 4 contatos, vedação EPDM. Tensão de operação informada: 20 a 28 V DC (US; para SELV/PELV). Verifique a atribuição dos pinos no datasheet antes de ligar.
Processo
Não há conexão de processo fluídico especificada. A interface com dispositivos de campo é feita pelas 8 conexões IO-Link M12 Classe A; a conexão física de rede Ethernet é feita por 3 conectores M12 codificados D.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Rede de automação EtherNet/IP com topologia de linha ou anel | ✓ | EtherNet/IP e as topologias de linha e anel são indicados na ficha; DLR também é informado. |
| Conexão de dispositivos IO-Link revisão 1.1 nas portas Classe A | ✓ | O mestre informa revisão IO-Link 1.1 e 8 portas Classe A. |
| Instalação que exige IP69K | ✓ | A proteção IP69K é informada com o uso das tampas de proteção de aço inoxidável especificadas. |
| Alimentação fora de 20 a 28 V DC | ✗ | A condição fica fora da faixa de tensão de operação informada. |
| Temperatura ambiente fora de -25 a 60 °C | ✗ | A condição fica fora da faixa de temperatura ambiente de operação informada. |
| Rede de campo diferente de EtherNet/IP | ✗ | A ficha identifica EtherNet/IP como protocolo de rede de campo; não confirma compatibilidade com outra rede de campo. |
INSTALAÇÃO
Como instalar o IO-Link Master ifm AL1327 com interface EtherNet/IP, 8 portas, para sistemas higiênicos, IP69K
- Confirme que a alimentação prevista está dentro de 20 a 28 V DC e atende à condição SELV/PELV indicada.
- Planeje a montagem na parede traseira considerando as dimensões externas de 208 x 59,3 x 38,4 mm.
- Conecte a alimentação pelo conector M12 codificado A, com 4 contatos; consulte o datasheet para a atribuição dos pinos.
- Conecte a rede Ethernet aos conectores M12 codificados D e configure EtherNet/IP conforme a arquitetura de rede utilizada.
- Conecte os dispositivos IO-Link às 8 portas M12 codificadas A; confirme compatibilidade e parâmetros dos dispositivos conectados.
- Se a aplicação exigir IP69K, instale as tampas de proteção de aço inoxidável especificadas e confirme a vedação das conexões antes de energizar.
ACESSÓRIOS
- 1 tampa de proteção M12 em aço inoxidável, código E12542.
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O mestre não aparece na rede EtherNet/IP. | Configuração de endereço IP incompatível com a rede, método de atribuição incorreto ou conexão Ethernet ausente. | Verifique a ligação física e compare a configuração do equipamento com a faixa da rede; a ficha informa DHCP, BOOTP e configuração estática, além dos parâmetros de fábrica. |
| Um dispositivo conectado não estabelece comunicação IO-Link. | Conexão na porta incorreta, dispositivo ou configuração incompatível, ou parâmetros de comunicação não ajustados. | Confirme a conexão M12 da porta utilizada, a configuração do mestre e o modo de transferência requerido pelo dispositivo; os modos indicados são COM1, COM2 e COM3. |
| Uma entrada digital não muda de estado como esperado. | Nível de sinal abaixo ou fora dos níveis de comutação especificados, conexão incorreta ou problema na alimentação do sensor. | Meça o sinal na entrada e confira os níveis Low de 0 a 5 V e High de 11 a 28 V; verifique também a conexão e a alimentação. |
| A saída digital não aciona a carga conectada. | Carga acima do limite de corrente por saída, ausência de alimentação ou curto-circuito na ligação. | Confira a alimentação e a fiação, verifique a carga de cada saída em relação ao limite de 300 mA e inspecione a ligação para curto-circuito. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o AL1327 e para quem ele serve?
É um mestre IO-Link DataLine com interface EtherNet/IP para integração de dispositivos IO-Link e E/S em campo. É voltado a aplicações que correspondam às interfaces, quantidade de portas e condições ambientais especificadas.
O que acompanha o AL1327?
A ficha lista uma tampa de proteção M12 em aço inoxidável, código E12542. Outros acessórios não são especificados no contexto.
Posso usar o AL1327 em uma rede que não seja EtherNet/IP?
A ficha identifica EtherNet/IP como protocolo de rede de campo e não confirma outros protocolos de rede de campo. Para outra arquitetura, confirme a compatibilidade diretamente no datasheet ou com o fabricante.
O AL1327 funciona sem as tampas de proteção de aço inoxidável?
A ficha associa a classificação IP69K ao uso dessas tampas. Ela também informa IP65, IP66 e IP67; não atribua IP69K à instalação sem as tampas especificadas.
O mestre está ligado, mas não aparece na rede; o que verifico antes de trocar?
Verifique a conexão Ethernet e a configuração de IP, incluindo o método DHCP, BOOTP ou estático utilizado na rede. Compare também os parâmetros de fábrica informados no datasheet.
Um sensor IO-Link conectado não comunica; o que devo conferir?
Confira a conexão da porta M12, a configuração do dispositivo e o modo de transferência IO-Link requerido. O AL1327 informa os modos COM1, COM2 e COM3.
É melhor comprar o mestre ou apenas dispositivos IO-Link avulsos?
O AL1327 é o mestre que fornece a interface EtherNet/IP e 8 portas IO-Link Classe A; dispositivos avulsos não substituem essa função de mestre. A seleção depende de a instalação já possuir ou não um mestre compatível.
Quando devo escolher o AL1327 em vez de outro módulo de E/S?
Escolha-o quando a aplicação exigir EtherNet/IP e até 8 portas IO-Link Classe A, dentro das condições elétricas e ambientais especificadas. Se a rede ou a quantidade de portas requerida for diferente, compare com uma alternativa cuja ficha confirme esses requisitos.
Que cuidados devo ter na instalação elétrica?
Respeite a faixa de alimentação de 20 a 28 V DC e utilize o datasheet para confirmar a atribuição dos pinos dos conectores M12. Verifique também os limites de corrente das saídas antes de ligar as cargas.
O AL1327 pode operar fora da faixa de temperatura indicada?
A faixa de temperatura ambiente de operação informada é de -25 a 60 °C. Para uma condição diferente, consulte o fabricante; a ficha não confirma operação fora desse intervalo.
GLOSSÁRIO TÉCNICO
IO-Link Master
Equipamento que conecta dispositivos IO-Link à interface de comunicação superior do sistema. (Ref.: AL1327, revisão IO-Link 1.1.)
EtherNet/IP
Protocolo Ethernet industrial indicado para a comunicação de rede de campo do AL1327. (Ref.: EtherNet/IP; 10Base-T e 100Base-TX.)
Porta Classe A
Tipo de porta IO-Link identificado na ficha para as oito conexões do equipamento. (Ref.: 8 portas Classe A.)
DLR
Device Level Ring, recurso de rede em anel informado para a interface EtherNet/IP. (Ref.: DLR; topologias de linha e anel.)
IP69K
Grau de proteção informado para o AL1327 quando utilizado com tampas de proteção de aço inoxidável. (Ref.: proteção IP69K com tampas especificadas.)
Ligações relacionadas com "AL1327 IFM - IO-Link Master ifm Sistemas higiênicos 8 Portas EtherNet/IP IP69K"
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "AL1327 IFM - IO-Link Master ifm Sistemas higiênicos 8 Portas EtherNet/IP IP69K"
Para avaliar, preencha:
Sua última visita
