- Referência do fabricante: AL1326
- EAN: 4021179348928
- NCM do produto: 85176299
Destaques do Produto
Protocolo de barramento...mais
Saiba mais sobre: "AL1326 IFM - IO-Link Master ifm EtherNet/IP Módulo E/S industrial 8 Portas M12 IP67"
Destaques do Produto
Protocolo de barramento
EtherNet/IP
Portas IO-Link classe A
8
Entradas e saídas digitais
16 entradas; 8 saídas
Alimentação
20...30 V DC, para SELV/PELV
Proteção do invólucro
IP65, IP66 e IP67
Conexões de campo
M12
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

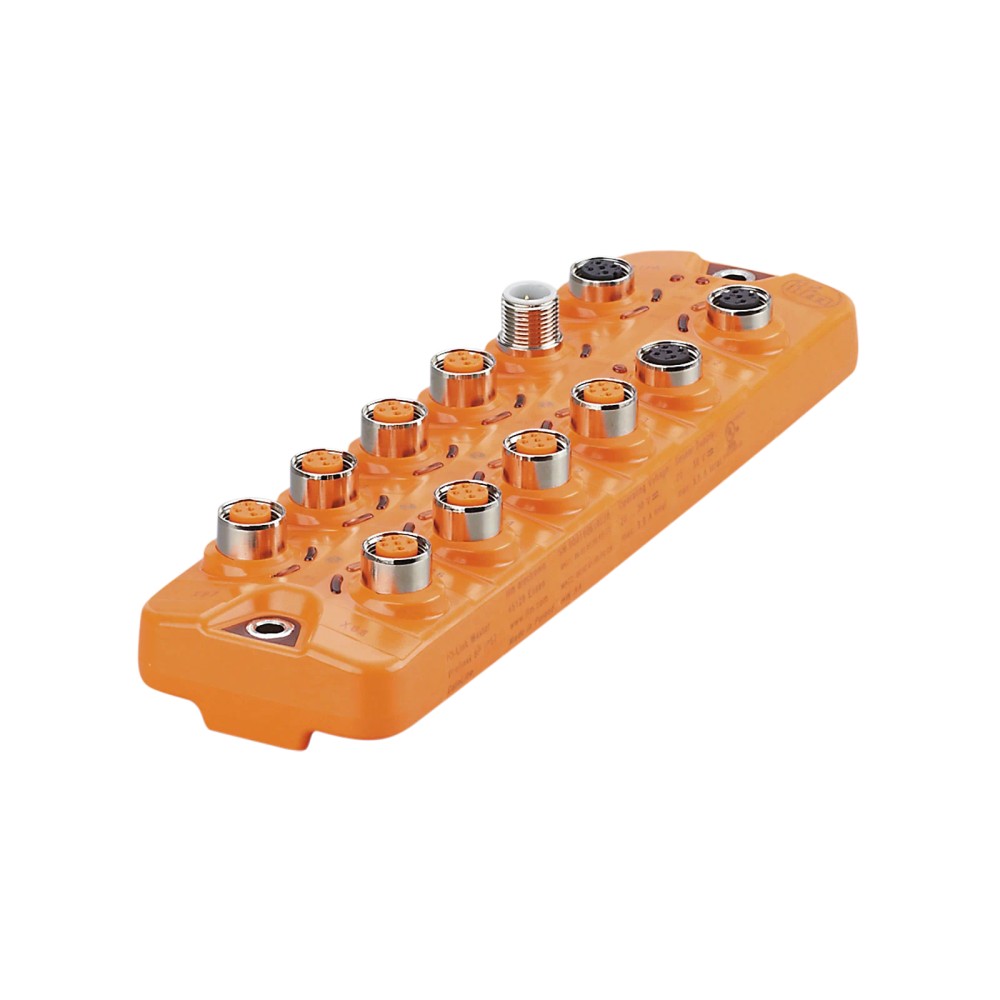

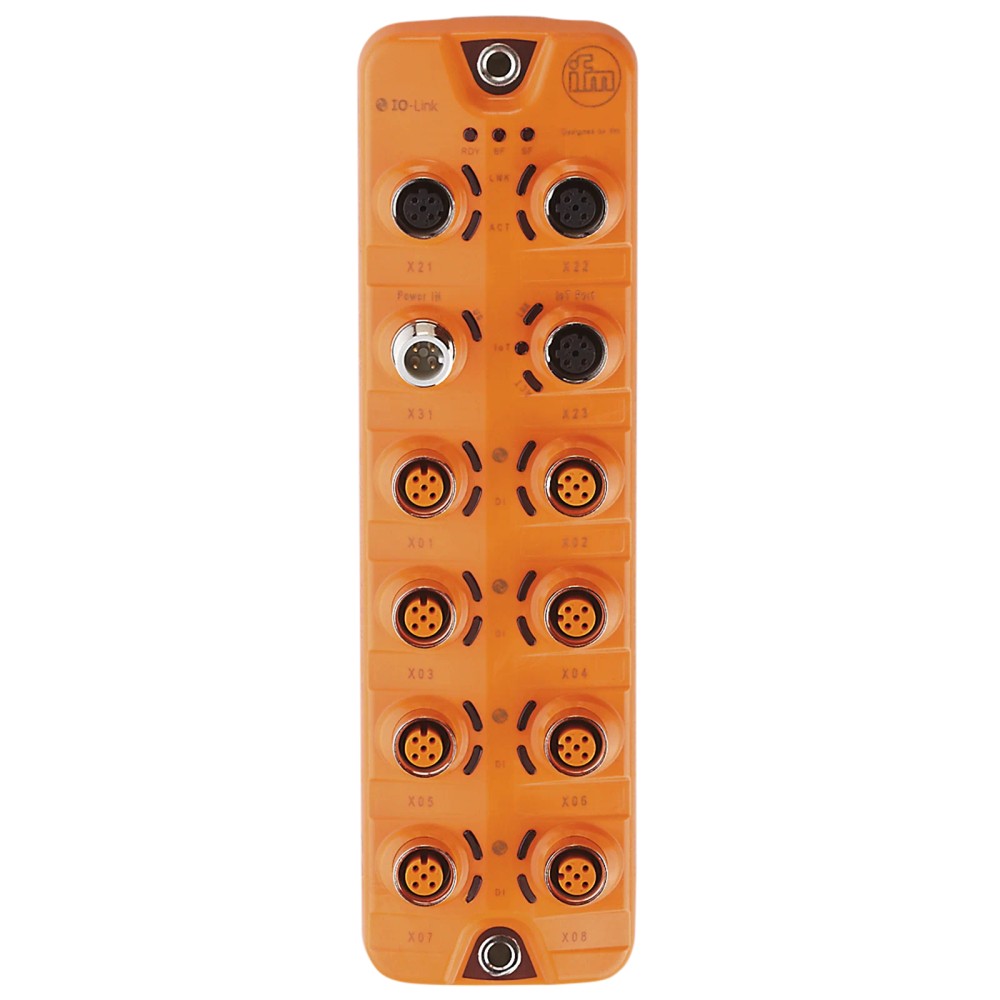

Sobre o IO-Link Master ifm AL1326 com interface EtherNet/IP, módulo de E/S industrial de campo, 8 portas M12, IP67
O ifm AL1326 é um IO-Link Master para aplicações de campo, com comunicação EtherNet/IP e oito portas IO-Link classe A. Atua como módulo de E/S para conectar dispositivos IO-Link ao barramento de campo. Possui 16 entradas digitais e 8 saídas digitais, com proteção IP65, IP66 e IP67. As conexões incluem portas M12 para IO-Link, Ethernet e alimentação.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de produto | IO-Link Master |
| Interface de comunicação | EtherNet/IP; Ethernet; IO-Link |
| Portas IO-Link | 8 portas classe A |
| Entradas digitais | 16 |
| Saídas digitais | 8 |
| Grau de proteção | IP65, IP66 e IP67 |
| Tensão de operação | 20...30 V DC (US; para SELV/PELV) |
| Dimensões | 208 x 59,3 x 38,4 mm |
| Temperatura ambiente de operação | -25...60 °C |
| Conexões | 8 x M12 para IO-Link; 3 x M12 para Ethernet; 1 x M12 para alimentação |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações de campo que necessitam de um IO-Link Master com interface EtherNet/IP e oito portas IO-Link classe A.
- Instalações que utilizam alimentação de 20...30 V DC dentro da especificação para SELV/PELV.
- Sistemas que requerem 16 entradas digitais e 8 saídas digitais, respeitando a configuração e os limites elétricos do equipamento.
- Ambientes cuja temperatura de operação esteja entre -25 e 60 °C e que requeiram grau de proteção IP65, IP66 ou IP67 conforme as condições de instalação.
⚠ Considere outro se precisa de:
- Não selecionar quando a rede de controle exigir um protocolo diferente de EtherNet/IP; a ficha não confirma compatibilidade com outros protocolos de barramento de campo.
- Não utilizar alimentação fora da faixa especificada de 20...30 V DC ou sem atender à condição SELV/PELV indicada.
- Não exceder 300 mA por saída nem a capacidade total de carga de 3,6 A.
- Não presumir que a classificação IP autoriza imersão ou qualquer método de limpeza: validar as condições de instalação e exposição no datasheet do fabricante.
APLICAÇÕES E USO
- Aplicação comprovada na ficha: módulo de E/S para aplicações de campo com interface de barramento de campo.
- Possibilidade de uso em arquitetura EtherNet/IP com dispositivos IO-Link conectados às oito portas classe A; validar configuração do controlador e dos dispositivos no datasheet.
- Instalação possível dentro da faixa ambiente de -25...60 °C e com alimentação de 20...30 V DC para SELV/PELV, respeitando os limites de corrente especificados.
- A ficha não detalha uma aplicação de processo específica nem condições particulares de exposição; confirmar no documento do fabricante a adequação ao ambiente real.
COMO ESCOLHER
Antes de comprar o IO-Link Master ifm AL1326 com interface EtherNet/IP, módulo de E/S industrial de campo, 8 portas M12, IP67, verifique estes pontos:
Escolha o AL1326
Quando a arquitetura utilizar EtherNet/IP e forem necessárias oito portas IO-Link classe A, com até 16 entradas digitais e 8 saídas digitais conforme as especificações do equipamento. Confirme a alimentação de 20...30 V DC, a corrente disponível e a temperatura ambiente de operação.
Avalie outra configuração
Busque outro módulo quando o controlador exigir um protocolo diferente de EtherNet/IP, quando forem necessárias mais portas ou quando a alimentação, a corrente por saída, a capacidade total de carga ou as condições ambientais ultrapassarem os limites informados. A ficha fornecida não identifica modelos alternativos específicos.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Nome do produto | IO-Link master com interface EtherNet/IP ifm AL1326 | Identificação do modelo conforme os dados do anúncio. |
| Tipo de produto | IO-Link Master | Módulo de E/S para aplicações de campo com interface de barramento de campo. |
| Descrição de fornecimento informada | Kit inicial mestre IO-Link DataLine | Descrição registrada nos dados básicos; não há relação de acessórios inclusos detalhada. |
| Categoria | Comunicação industrial; módulo de E/S | Classificação do produto na ficha. |
| Marca | ifm | Fabricante indicado. |
| SKU e Part Number | AL1326 | Códigos de identificação do produto. |
| GTIN | 4021179348928 | Identificador comercial informado. |
| Interfaces e protocolos | ||
|---|---|---|
| Interface de comunicação | Ethernet; IO-Link | Interfaces indicadas nos dados técnicos. |
| Protocolo Ethernet de barramento | EtherNet/IP | Protocolo de comunicação de campo indicado. |
| Protocolo Ethernet IoT | MQTT JSON | Protocolo IoT informado na ficha. |
| Padrão de transmissão Ethernet | 10Base-T; 100Base-TX | Padrões de transmissão informados para EtherNet/IP e IoT. |
| Taxa de transmissão Ethernet | 10 Mbit/s; 100 Mbit/s | Taxas indicadas para Ethernet/EtherNet/IP e IoT. |
| Revisão IO-Link | 1.1 | Revisão de comunicação especificada. |
| Modos de transferência IO-Link | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) | Taxas de transferência IO-Link indicadas pelo fabricante. |
| Função de alimentação em série | Interface de barramento de campo | Descrição registrada para a função de alimentação em série. |
| Entradas e saídas | ||
|---|---|---|
| Quantidade total de entradas e saídas | 16, configuráveis | Quantidade total indicada como configurável. |
| Entradas digitais | 16 (8 portas IO-Link classe A x 2) | Quantidade e relação com as portas classe A informadas. |
| Entradas digitais resistentes a curto-circuito | Sim | Proteção indicada para as entradas digitais. |
| Nível de comutação Low | 0...5 V | Faixa de nível Low especificada. |
| Nível de comutação High | 11...30 V | Faixa de nível High especificada. |
| Saídas digitais | 8 (8 portas IO-Link classe A x 1) | Quantidade e relação com as portas classe A informadas. |
| Corrente máxima por saída | 300 mA | Limite de corrente de cada saída. |
| Capacidade de carga total | 3,6 A | Limite total de carga especificado. |
| Proteção contra curto-circuito | Sim | Proteção contra curto-circuito indicada na ficha. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Tensão de operação | 20...30 V DC (US; para SELV/PELV) | Faixa de alimentação especificada, sujeita à condição SELV/PELV. |
| Consumo de corrente | 300...3900 mA (US) | Faixa de consumo indicada para a alimentação US. |
| Classe de proteção elétrica | III | Classificação elétrica informada. |
| Conexões elétricas | ||
|---|---|---|
| Conexão de alimentação | 1 x M12; codificação A; 4 contatos | Conector de alimentação conforme a ficha. |
| Conexão Ethernet | 3 x M12; codificação D; 4 contatos; vedação FKM | Conectores Ethernet indicados pelo fabricante. |
| Conexão IO-Link | 8 x M12; codificação A; 4 contatos; vedação FKM | Conectores associados às oito portas IO-Link. |
| Material da vedação | FKM | Material informado para as conexões Ethernet e IO-Link. |
| Condições ambientais e proteção | ||
|---|---|---|
| Grau de proteção | IP65; IP66; IP67 | Classes de proteção informadas; observar as condições de instalação do fabricante. |
| Grau de proteção NEMA | 6P | Classificação NEMA indicada na ficha. |
| Temperatura ambiente de operação | -25...60 °C | Faixa ambiente de operação especificada. |
| Temperatura de armazenamento | -25...85 °C | Faixa de armazenamento especificada. |
| Umidade relativa máxima | 90% | Limite máximo informado; a ficha fornecida não detalha condição de condensação. |
| Grau de sujidade | 2 | Grau de sujidade indicado nos dados técnicos. |
| Resistência e conformidade | ||
|---|---|---|
| Certificações EMC | EN 61000-6-2; EN 61000-6-4 | Normas EMC indicadas na ficha. |
| Resistência a choques | DIN EN 60068-2-27 | Norma de referência especificada para resistência a choques. |
| Resistência a vibrações | DIN EN 60068-2-64:2009-04; DIN EN 60068-2-6:2008-10 | Normas e edições indicadas para resistência a vibrações. |
| Dados mecânicos | ||
|---|---|---|

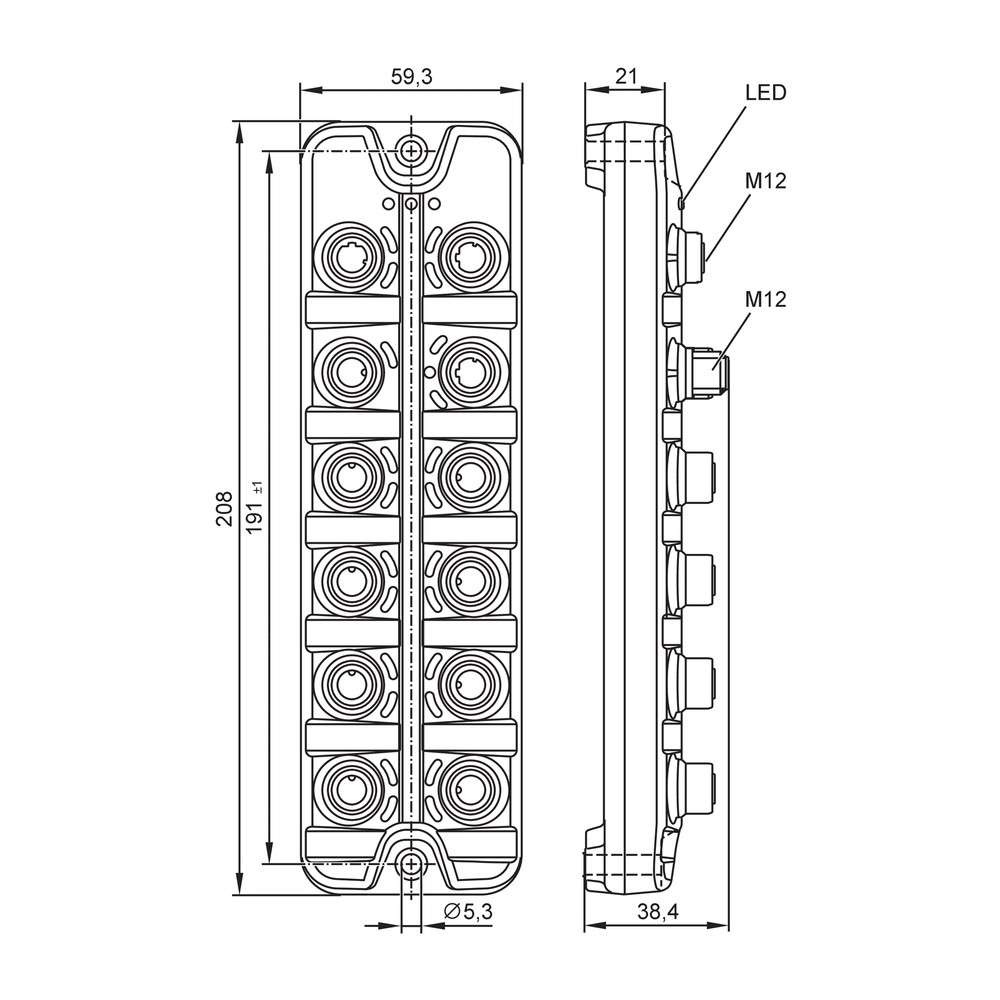

| Dimensões | 208 x 59,3 x 38,4 mm | Dimensões do módulo informadas no anúncio. |
| Formato do invólucro | Retangular | Formato informado. |
| Material do invólucro | PA laranja | Material e cor indicados na ficha. |
| Material do soquete | Latão niquelado | Material especificado para o soquete. |
| Tipo de montagem | Montagem na parede traseira | Tipo de montagem indicado pelo fabricante. |
| Peso | 413,85 g | Peso informado no conjunto de dados do produto. |
| MTTF | 76 anos | Valor indicado na ficha; não equivale a uma garantia nem define sozinho a vida útil da instalação. |
COMPATIBILIDADE
Comunicação
• EtherNet/IP; transmissão Ethernet 10Base-T e 100Base-TX, a 10 Mbit/s ou 100 Mbit/s.
• IO-Link revisão 1.1; modos de transferência COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).
• Ethernet IoT com protocolo MQTT JSON; transmissão 10Base-T e 100Base-TX, a 10 Mbit/s ou 100 Mbit/s.
• Interfaces Ethernet e IO-Link conforme os dados técnicos do fabricante.
Conexões
Elétrica
Alimentação: 1 x M12, codificação A, 4 contatos. Ethernet: 3 x M12, codificação D, 4 contatos, vedação FKM. IO-Link: 8 x M12, codificação A, 4 contatos, vedação FKM. Alimentação de operação de 20...30 V DC para SELV/PELV. Verificar pinagem e esquema de conexão no datasheet antes da ligação.
Processo
Não há conexão de processo informada; o AL1326 é um módulo de E/S de campo, não um instrumento com conexão direta ao processo especificada na ficha.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Rede de automação com EtherNet/IP e dispositivos IO-Link conectados às portas classe A | ✓ | O equipamento informa interface EtherNet/IP e oito portas IO-Link classe A. |
| Sistema que utiliza comunicação IO-Link revisão 1.1 e modos COM1, COM2 ou COM3 | ✓ | Essas revisões e taxas de transferência estão indicadas nos dados técnicos. |
| Instalação com alimentação de 20...30 V DC dentro da condição SELV/PELV | ✓ | A faixa de tensão e a condição de alimentação constam na ficha. |
| Rede cujo protocolo requerido não seja EtherNet/IP | ✗ | A ficha identifica EtherNet/IP como protocolo de barramento; não confirma suporte a outro protocolo de controle. |
| Aplicação que exige mais de 300 mA em uma saída ou mais de 3,6 A de carga total | ✗ | A corrente máxima por saída informada é 300 mA e a capacidade de carga total é 3,6 A. |
| Conexão física que não corresponda às interfaces M12 e suas codificações informadas | ✗ | As conexões especificadas são M12; é necessário confirmar codificação, contatos e compatibilidade elétrica antes de conectar. |
INSTALAÇÃO
Como instalar o IO-Link Master ifm AL1326 com interface EtherNet/IP, módulo de E/S industrial de campo, 8 portas M12, IP67
- Confirme que a referência recebida é AL1326 e que a aplicação requer EtherNet/IP e oito portas IO-Link classe A.
- Verifique se a alimentação disponível está entre 20 e 30 V DC e atende à condição SELV/PELV indicada.
- Instale o módulo na parede traseira, conforme o tipo de montagem especificado e o desenho dimensional do fabricante.
- Conecte a alimentação ao conector M12 de codificação A, 4 contatos; consulte o datasheet para pinagem.
- Conecte as portas IO-Link e Ethernet aos respectivos conectores M12, conferindo codificação, contatos e vedação antes da energização.
- Energize e valide a comunicação, a configuração de E/S e os limites de 300 mA por saída e 3,6 A de carga total conforme o datasheet.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O módulo não estabelece comunicação com o controlador. | Protocolo, parâmetros de rede ou conexão Ethernet podem não corresponder à configuração do sistema. | Confira se a rede utiliza EtherNet/IP, verifique os conectores M12 de codificação D e valide a configuração conforme o datasheet e o controlador. |
| Um dispositivo conectado a uma porta IO-Link não é reconhecido. | Conexão na porta, configuração ou modo de transferência IO-Link pode não estar compatível com o dispositivo. | Confira o cabeamento M12 de codificação A e verifique a revisão IO-Link e os modos COM suportados pelo dispositivo e pela configuração. |
| Entradas ou saídas digitais apresentam estado inesperado. | Níveis de sinal fora das faixas especificadas ou configuração de E/S incompatível com a aplicação. | Meça o sinal e compare com os níveis Low de 0...5 V e High de 11...30 V; confirme a configuração e a carga conectada. |
| Saída desativa ou a alimentação apresenta comportamento irregular sob carga. | Corrente por saída acima de 300 mA, carga total acima de 3,6 A ou condição de curto-circuito. | Meça a corrente de cada saída e a carga total; inspecione conexões e cargas antes de reenergizar, respeitando as especificações do fabricante. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o AL1326 e para que tipo de sistema serve?
É um IO-Link Master de campo com interface EtherNet/IP. Destina-se a aplicações que precisam integrar portas IO-Link e sinais digitais ao barramento de campo.
Quantas portas e pontos de E/S digitais ele oferece?
Tem oito portas IO-Link classe A, 16 entradas digitais e 8 saídas digitais, conforme os dados técnicos do modelo.
O AL1326 funciona em uma rede que não usa EtherNet/IP?
A ficha identifica EtherNet/IP como protocolo de barramento e não confirma outros protocolos de controle. Se sua rede exigir outro protocolo, valide a compatibilidade antes da seleção.
Posso alimentar o módulo com uma tensão fora de 20 a 30 V DC?
A faixa informada é 20...30 V DC, para SELV/PELV. Não se deve presumir operação fora dessa faixa.
O que pode causar uma saída digital que desarma ou não aciona a carga?
Uma carga acima de 300 mA por saída, carga total acima de 3,6 A ou curto-circuito são causas a verificar. Meça as correntes e inspecione a fiação antes de substituir o módulo.
O que verificar se o controlador não detecta o AL1326?
Confirme que a rede está configurada para EtherNet/IP e inspecione as conexões Ethernet M12 de codificação D. Em seguida, valide os parâmetros de rede conforme o datasheet e a configuração do controlador.
É melhor comprar este módulo ou montar a solução com componentes avulsos?
O AL1326 reúne o IO-Link Master e as interfaces de E/S descritas na ficha em um módulo de campo. A seleção entre este equipamento e componentes avulsos depende dos requisitos de protocolo, quantidade de portas, E/S e instalação.
Este modelo é adequado se eu precisar de mais de oito portas IO-Link?
A ficha informa oito portas IO-Link classe A para o AL1326. Se a aplicação precisar de mais portas, compare com outra configuração; não há modelo alternativo especificado nesta ficha.
Como devo instalar e conectar o AL1326?
A ficha indica montagem na parede traseira e conexões M12 distintas para alimentação, Ethernet e IO-Link. Consulte o datasheet para pinagem e esquema de ligação antes de energizar.
Há acessórios incluídos ou informações de garantia e procedência na ficha?
A ficha não detalha acessórios inclusos nem condições de garantia ou procedência. Consulte o fornecedor para confirmar esses dados antes da compra.
GLOSSÁRIO TÉCNICO
IO-Link Master
Módulo que disponibiliza portas IO-Link para comunicação com dispositivos IO-Link e integração ao sistema de automação. (Ref.: Revisão IO-Link 1.1)
EtherNet/IP
Protocolo Ethernet de comunicação industrial indicado para a interface de barramento do AL1326. (Ref.: Ethernet - EtherNet/IP Protocolo)
Porta classe A
Tipo de porta IO-Link indicado para as oito conexões do equipamento; a ficha associa cada porta a duas entradas digitais e uma saída digital. (Ref.: Quantidade de portas classe A)
SELV/PELV
Condição de alimentação de segurança indicada pelo fabricante para a faixa de tensão de operação. (Ref.: Tensão de operação 20...30 V DC)
Grau de proteção IP
Classificação de proteção do invólucro indicada para o equipamento. (Ref.: IP65; IP66; IP67)
