- Referência do fabricante: AL1326
- EAN: 4021179348928
- NCM do produto: 85176299
Destaques do Produto
Protocolo de campo...mais
Saiba mais sobre: "AL1326 IFM - IO-Link Master ifm Automação Industrial 8 Portas EtherNet/IP IP67"
Destaques do Produto
Protocolo de campo
EtherNet/IP
Portas para dispositivos IO-Link
8, Classe A
Alimentação
20 a 30 V DC
Conexão Ethernet
3 x M12, codificação D, 4 contatos
Proteção do invólucro
IP65, IP66 e IP67
Temperatura ambiente
-25 a 60 °C
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

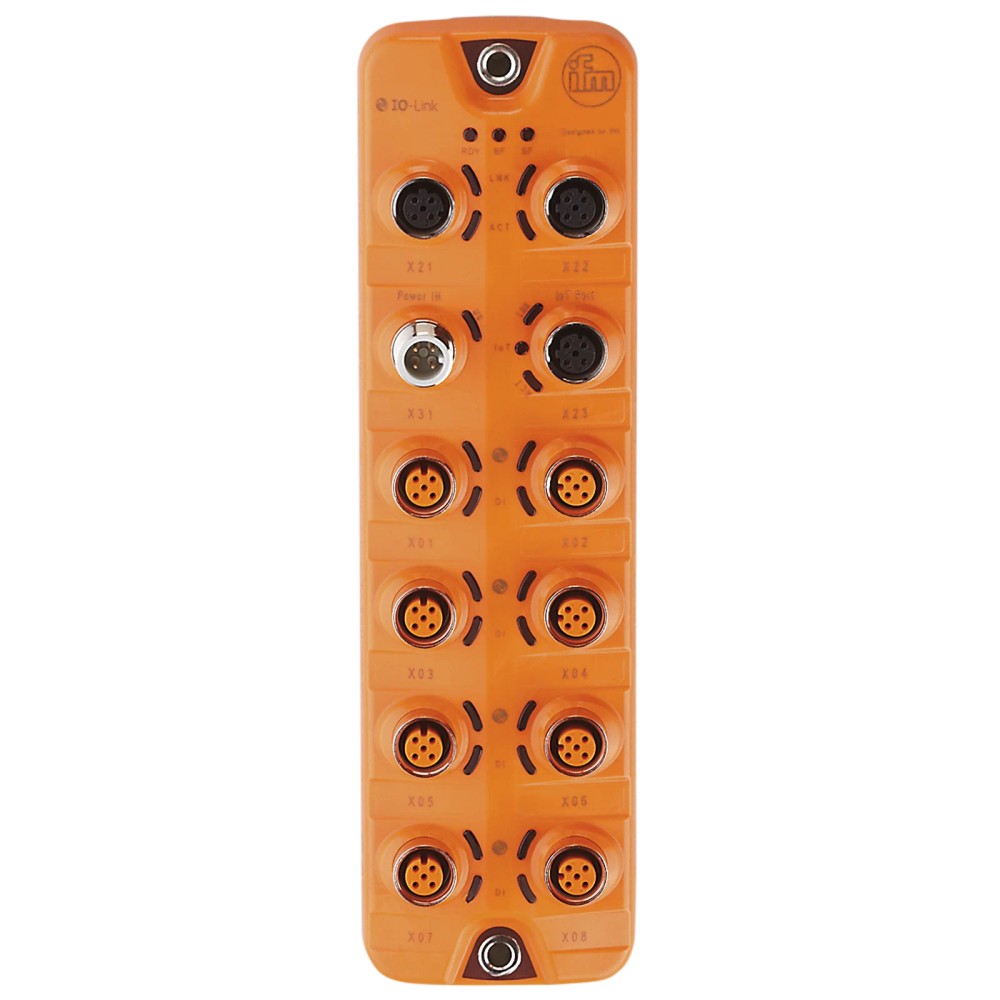

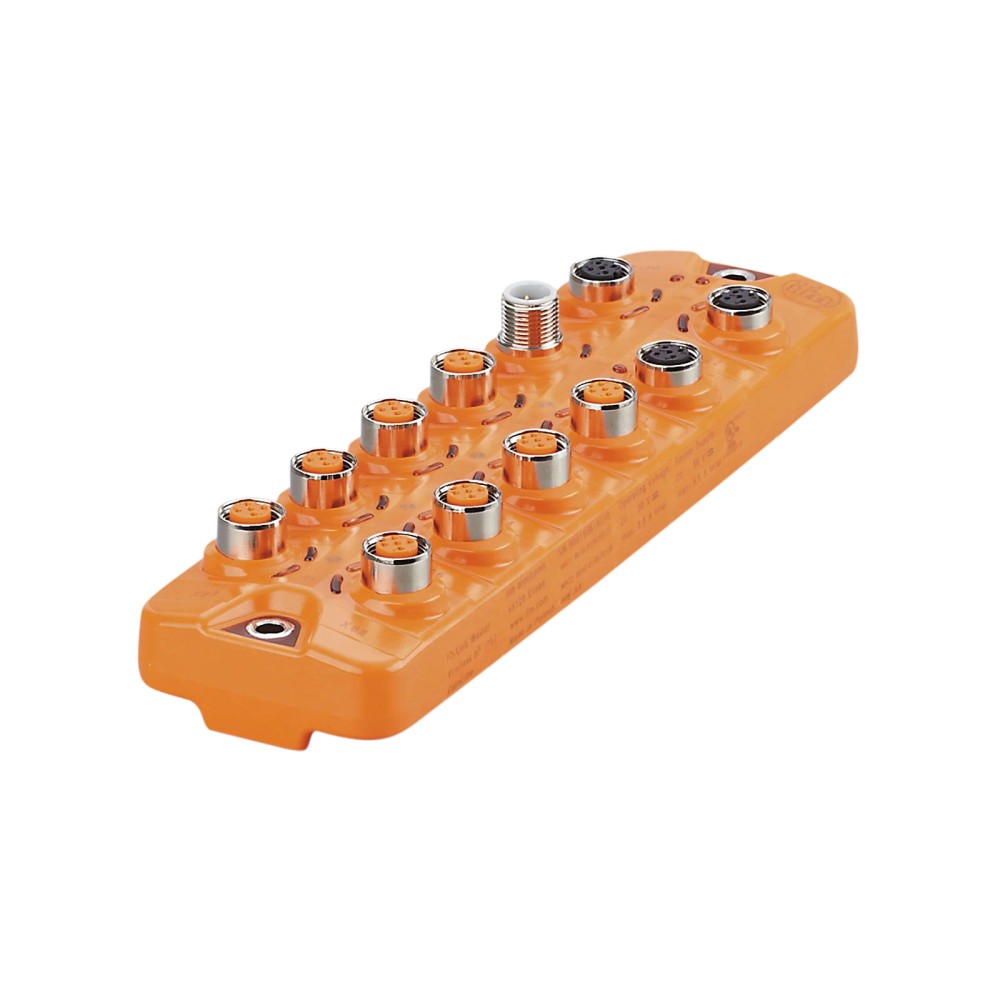

Sobre o IO-Link Master ifm AL1326 com EtherNet/IP, 8 portas, IP67
O ifm AL1326 é um IO-Link Master para aplicações de campo, com interface EtherNet/IP. Conecta até oito dispositivos IO-Link por portas Classe A e disponibiliza 16 entradas digitais e 8 saídas digitais. Possui conexões M12 e grau de proteção IP65, IP66 e IP67. Opera com alimentação de 20 a 30 V DC, conforme a ficha técnica.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo | IO-Link Master |
| SKU / part number | AL1326 |
| Interface de comunicação | EtherNet/IP; Ethernet; IO-Link |
| Portas IO-Link | 8 portas Classe A |
| Entradas digitais | 16 |
| Saídas digitais | 8 |
| Alimentação | 20 a 30 V DC |
| Grau de proteção | IP65, IP66 e IP67 |
| Dimensões | 208 x 59,3 x 38,4 mm |
| Temperatura ambiente de operação | -25 a 60 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações de campo que utilizem EtherNet/IP e até oito dispositivos em portas IO-Link Classe A.
- Instalações que necessitem de módulo de E/S com 16 entradas digitais e 8 saídas digitais, respeitando os limites elétricos especificados.
- Montagem em condições ambientais dentro da faixa de -25 a 60 °C e com alimentação de 20 a 30 V DC.
⚠ Considere outro se precisa de:
- Não selecionar quando a rede de campo exigida não for EtherNet/IP; a ficha informa EtherNet/IP como protocolo de barramento de campo.
- Não utilizar fora dos limites de alimentação, temperatura ambiente ou corrente por saída indicados na ficha técnica.
- Não presumir que o equipamento inclui cabos, fontes ou dispositivos IO-Link; os acessórios inclusos não estão especificados.
APLICAÇÕES E USO
- Aplicação declarada: módulo de E/S para aplicações de campo com interface de barramento EtherNet/IP.
- Possibilidade de uso: concentração de sinais de dispositivos IO-Link em uma rede EtherNet/IP, respeitando as oito portas Classe A, os modos de transferência IO-Link e os limites elétricos da ficha.
- Pode ser considerado em instalações cuja temperatura ambiente esteja entre -25 e 60 °C e cuja alimentação esteja entre 20 e 30 V DC; confirmar o projeto e as condições de montagem no datasheet.
- O grau de proteção declarado é IP65, IP66 e IP67; a adequação depende das condições de instalação e da montagem correta das conexões. A ficha não detalha condições de imersão ou duração, portanto consulte o fabricante para esses casos.
COMO ESCOLHER
Antes de comprar o IO-Link Master ifm AL1326 com EtherNet/IP, 8 portas, IP67, verifique estes pontos:
Escolha o AL1326 quando
A arquitetura exigir um IO-Link Master com interface EtherNet/IP, oito portas IO-Link Classe A, alimentação de 20 a 30 V DC e montagem em campo dentro das condições ambientais declaradas.
Avalie outra configuração quando
A rede exigir outro protocolo de barramento de campo, mais de oito portas IO-Link ou condições elétricas e ambientais fora dos limites documentados. Confirme a configuração específica com o datasheet do fabricante.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | IO-Link Master com interface EtherNet/IP | Identificação funcional indicada na ficha do produto. |
| Descrição | Kit inicial mestre IO-Link DataLine | Descrição do produto no anúncio. |
| Aplicação | Módulo E/S para aplicações de campo | Aplicação declarada nos dados do produto. |
| Categoria | Comunicação industrial; módulo E/S | Classificação apresentada nas fontes do anúncio. |
| Marca | ifm | Fabricante indicado. |
| SKU / part number | AL1326 | Identificador do produto. |
| GTIN | 4021179348928 | Identificador comercial global informado. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Tensão de operação | 20 a 30 V DC (US; para SELV/PELV) | Faixa de alimentação declarada. |
| Consumo de corrente | 300 a 3900 mA (US) | Faixa de consumo informada para a alimentação US. |
| Capacidade de carga total | 3,6 A | Limite declarado para a carga total. |
| Classe de proteção elétrica | III | Classificação elétrica indicada pelo fabricante. |
| Proteção contra curto-circuitos | Sim | Proteção declarada para o equipamento. |
| Nível de comutação Low | 0 a 5 V | Faixa de nível Low especificada. |
| Nível de comutação High | 11 a 30 V | Faixa de nível High especificada. |
| Entradas e saídas | ||
|---|---|---|
| Quantidade total de entradas e saídas | 16, configuráveis | Quantidade total de E/S configuráveis conforme ficha. |
| Entradas digitais | 16; IO-Link Port Class A: 8 x 2 | Quantidade declarada; a ficha também descreve duas entradas por cada uma das oito portas Classe A. |
| Entradas digitais resistentes a curto-circuito | Sim | Característica de proteção informada. |
| Saídas digitais | 8; IO-Link Port Class A: 8 x 1 | Quantidade declarada; uma saída por cada uma das oito portas Classe A. |
| Corrente máxima por saída | 300 mA | Limite de corrente individual especificado. |
| Interfaces e protocolos | ||
|---|---|---|
| Interface de comunicação | Ethernet; IO-Link | Interfaces indicadas pelo fabricante. |
| Protocolo Ethernet de campo | EtherNet/IP | Protocolo de barramento de campo especificado. |
| Taxa de transmissão EtherNet/IP | 10 Mbit/s; 100 Mbit/s | Taxas documentadas para EtherNet/IP. |
| Padrão de transmissão EtherNet/IP | 10Base-T; 100Base-TX | Padrões Ethernet declarados. |
| Protocolo Ethernet IoT | MQTT JSON | Protocolo IoT indicado na ficha. |
| Taxa de transmissão Ethernet IoT | 10 Mbit/s; 100 Mbit/s | Taxas documentadas para a interface IoT. |
| Padrão de transmissão Ethernet IoT | 10Base-T; 100Base-TX | Padrões Ethernet declarados. |
| Revisão IO-Link | 1.1 | Revisão da interface IO-Link especificada. |
| Modos de transferência IO-Link | COM1: 4,8 kBaud; COM2: 38,4 kBaud; COM3: 230,4 kBaud | Taxas de transferência documentadas. |
| Função de alimentação em série | Interface de barramento de campo | Função indicada nos dados técnicos. |
| Conexões elétricas | ||
|---|---|---|
| Conexão de alimentação | 1 x M12; codificação A; 4 contatos | Configuração de conexão indicada. |
| Conexões Ethernet | 3 x M12; codificação D; 4 contatos; vedação FKM | Tipo e quantidade de conexões Ethernet declarados. |
| Conexões IO-Link | 8 x M12; codificação A; 4 contatos; vedação FKM | Tipo e quantidade de conexões para portas IO-Link declarados. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente de operação | -25 a 60 °C | Faixa operacional declarada. |
| Temperatura de armazenamento | -25 a 85 °C | Faixa de armazenamento declarada. |
| Umidade relativa máxima | 90% | Limite máximo informado. |
| Grau de proteção | IP65; IP66; IP67 | Graus de proteção declarados pelo fabricante. |
| Grau de proteção NEMA 250 | 6P | Classificação NEMA indicada na ficha. |
| Grau de sujidade | 2 | Condição de grau de sujidade especificada. |
| Resistência a choques | DIN EN 60068-2-27 | Norma de referência declarada para resistência a choques. |
| Resistência a vibrações | DIN EN 60068-2-64:2009-04; DIN EN 60068-2-6:2008-10 | Normas e edições indicadas para resistência a vibrações. |
| Certificações EMC | EN 61000-6-2; EN 61000-6-4 | Normas EMC declaradas. |
| Dados mecânicos e materiais | ||
|---|---|---|

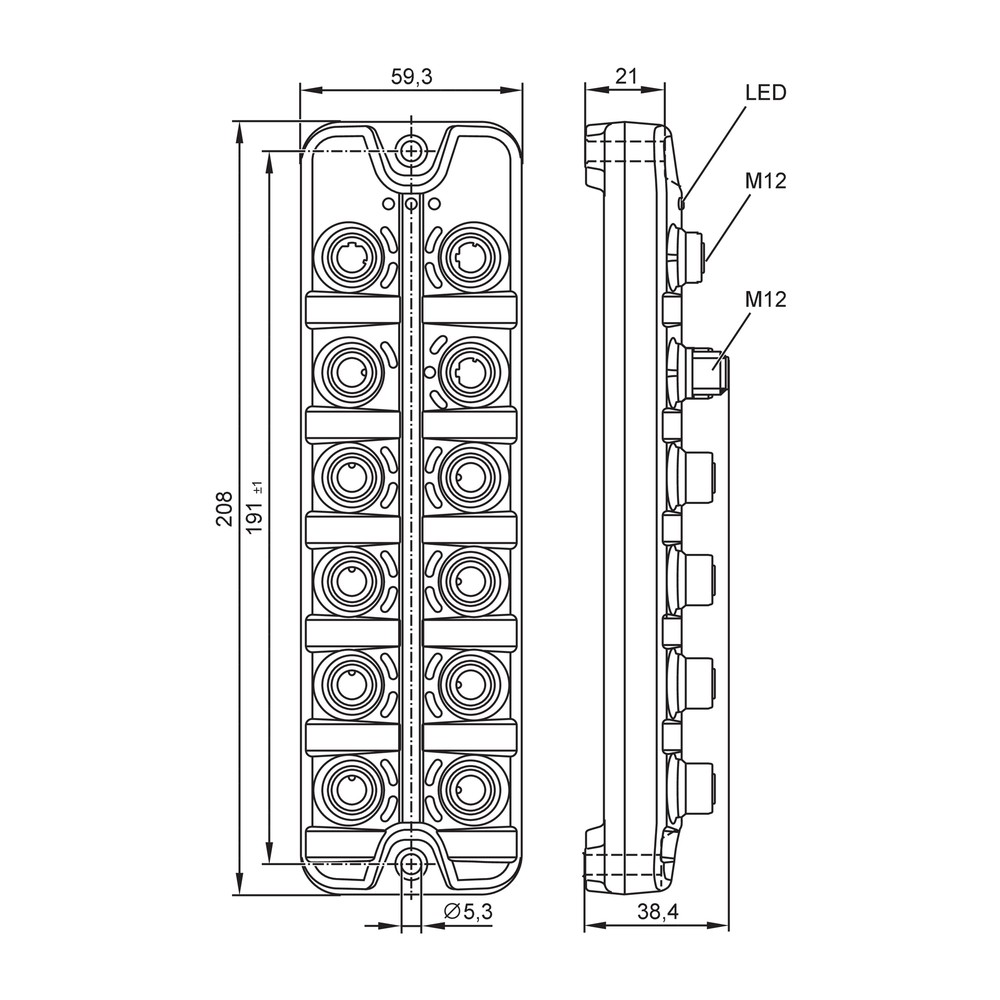

| Dimensões | 208 x 59,3 x 38,4 mm | Dimensões externas informadas. |
| Peso | 413,85 g | Peso informado nos dados do produto. |
| Formato do invólucro | Retangular | Formato declarado. |
| Material do invólucro | PA laranja | Material e cor do invólucro informados. |
| Material do soquete | Latão niquelado | Material do soquete informado. |
| Material da vedação | FKM | Material de vedação especificado nas conexões descritas. |
| Tipo de montagem | Montagem na parede traseira | Método de montagem declarado. |
| MTTF | 76 anos | Valor MTTF informado no conjunto de dados; não equivale a uma vida útil garantida. |
COMPATIBILIDADE
Comunicação
• EtherNet/IP como protocolo de comunicação de campo, com transmissão Ethernet 10Base-T ou 100Base-TX a 10 ou 100 Mbit/s.
• Ethernet com protocolo IoT MQTT JSON, transmissão 10Base-T ou 100Base-TX a 10 ou 100 Mbit/s.
• IO-Link revisão 1.1; modos de transferência COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).
Conexões
Elétrica
Alimentação: 1 conexão M12, codificação A, 4 contatos. Ethernet: 3 conexões M12, codificação D, 4 contatos, vedação FKM. IO-Link: 8 conexões M12, codificação A, 4 contatos, vedação FKM. Alimentação de 20 a 30 V DC, para SELV/PELV. Verificar atribuição de pinos e cabeamento no datasheet antes da ligação.
Processo
Não há conexão de processo mecânica informada; trata-se de um módulo de E/S para aplicações de campo. A fixação especificada é na parede traseira.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Rede de campo EtherNet/IP e até oito dispositivos IO-Link compatíveis com a revisão e os modos suportados | ✓ | A ficha identifica EtherNet/IP e oito portas IO-Link Classe A, com IO-Link revisão 1.1 e modos COM1, COM2 e COM3. |
| Rede de campo que exija protocolo diferente de EtherNet/IP | ✗ | A ficha identifica EtherNet/IP como protocolo de barramento de campo; não documenta suporte a outros protocolos de campo. |
| Alimentação disponível de 20 a 30 V DC, em circuito SELV/PELV | ✓ | Essa é a faixa de tensão de operação declarada pelo fabricante para a alimentação. |
| Instalação com temperatura ambiente fora de -25 a 60 °C | ✗ | A condição excede a faixa de temperatura ambiente de operação informada. |
| Aplicação que exija corrente superior a 300 mA em uma saída | ✗ | A corrente máxima especificada por saída é 300 mA. |
| Instalação que demande 16 entradas e 8 saídas digitais | ✓ | A ficha declara 16 entradas digitais e 8 saídas digitais para o módulo. |
INSTALAÇÃO
Como instalar o IO-Link Master ifm AL1326 com EtherNet/IP, 8 portas, IP67
- Confirme que o modelo recebido é AL1326 e que EtherNet/IP corresponde ao protocolo exigido pelo sistema.
- Verifique no datasheet a montagem na parede traseira e as dimensões disponíveis para instalação.
- Planeje a alimentação dentro de 20 a 30 V DC e utilize circuito SELV/PELV conforme indicado pelo fabricante.
- Conecte a alimentação na conexão M12 codificada A, seguindo a atribuição de contatos do datasheet.
- Conecte a rede Ethernet nas conexões M12 codificadas D e os dispositivos IO-Link nas portas M12 codificadas A; confirme pinagem e cabos no datasheet.
- Antes da energização, valide o cabeamento, os limites de corrente, as condições ambientais e a configuração de comunicação no sistema.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O master não estabelece comunicação com o controlador. | Protocolo ou configuração Ethernet incompatível, ligação incorreta ou parâmetros de rede divergentes. | Confirme que a rede utiliza EtherNet/IP, inspecione as conexões M12 codificadas D e revise a configuração conforme o datasheet. |
| Um dispositivo IO-Link não aparece na comunicação. | Conexão na porta incorreta, cabeamento inadequado ou configuração do dispositivo incompatível com a porta. | Verifique o cabo e a conexão M12 codificada A, confirme a porta utilizada e valide a revisão e o modo de transferência suportados. |
| Uma saída não aciona a carga esperada. | Corrente exigida acima do limite por saída ou ligação incorreta. | Meça ou consulte a corrente da carga e compare com o limite de 300 mA por saída; confira o cabeamento no datasheet. |
| O módulo reinicia ou deixa de operar de forma intermitente. | Alimentação fora da faixa especificada ou carga total acima da capacidade declarada. | Meça a alimentação nos terminais e confirme 20 a 30 V DC; confira também a carga total, especificada como 3,6 A. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o AL1326 e para que serve?
É um IO-Link Master da ifm com interface EtherNet/IP, destinado a aplicações de campo. Permite conectar dispositivos IO-Link e integrar sinais digitais ao sistema de automação.
Com quais dispositivos e protocolos ele se comunica?
A ficha informa EtherNet/IP, Ethernet com MQTT JSON e IO-Link revisão 1.1, com modos COM1, COM2 e COM3. A compatibilidade efetiva depende dos dispositivos e da configuração do sistema.
O produto acompanha cabos, fonte ou dispositivos IO-Link?
A ficha fornecida não especifica acessórios inclusos. Confirme o conteúdo do fornecimento com o vendedor antes de planejar cabos, fonte ou dispositivos adicionais.
Ele funciona em uma rede que exige um protocolo de campo diferente de EtherNet/IP?
A ficha identifica EtherNet/IP como protocolo de barramento de campo e não documenta outros protocolos de campo. Para uma rede com protocolo diferente, valide outro modelo com o fabricante.
Posso usar este master com alimentação fora de 20 a 30 V DC?
A faixa de operação declarada é de 20 a 30 V DC, para SELV/PELV. A ficha não confirma operação fora desses limites.
O que verificar se o controlador não detecta o master?
Confirme primeiro se o controlador e a configuração de rede utilizam EtherNet/IP. Depois inspecione a ligação M12 Ethernet e revise parâmetros de rede e configuração conforme a documentação do fabricante.
O que pode causar uma saída que não aciona a carga?
Uma causa possível é a carga exceder 300 mA, limite máximo informado por saída. Verifique a corrente da carga e a ligação elétrica antes de substituir o módulo.
Devo comprar o AL1326 como kit ou adquirir peças separadas?
O anúncio o descreve como kit inicial mestre IO-Link DataLine, mas não detalha os itens inclusos. Se precisar de cabos, fonte ou dispositivos conectados, confirme se fazem parte do fornecimento ou se devem ser especificados separadamente.
Como escolher entre o AL1326 e outro IO-Link Master?
Escolha o AL1326 quando forem necessários EtherNet/IP e oito portas IO-Link Classe A dentro dos limites documentados. Se o projeto exigir outro protocolo ou mais portas, compare com um modelo cuja ficha atenda a esses requisitos.
Que cuidados devo tomar antes de instalar e energizar o AL1326?
Confirme a montagem na parede traseira, a pinagem M12 no datasheet, a alimentação de 20 a 30 V DC e os limites de carga. Verifique também se a temperatura ambiente está entre -25 e 60 °C.
GLOSSÁRIO TÉCNICO
IO-Link Master
Módulo que conecta dispositivos IO-Link ao sistema de automação. (Ref.: tipo de produto: IO-Link Master.)
EtherNet/IP
Protocolo Ethernet industrial indicado para a comunicação de campo do AL1326. (Ref.: protocolo EtherNet/IP.)
Classe A
Classificação das portas IO-Link indicada para as oito portas do módulo. (Ref.: quantidade de portas Classe A: 8.)
COM1, COM2 e COM3
Modos de transferência IO-Link associados às taxas documentadas para comunicação com dispositivos. (Ref.: COM1 4,8 kBaud; COM2 38,4 kBaud; COM3 230,4 kBaud.)
IP67
Grau de proteção declarado para o invólucro do produto. (Ref.: grau de proteção IP65, IP66 e IP67.)
