IO-Link Master ifm AL1325 - EtherNet/IP 4 Portas

Pré-visualizar: AL1325 IFM - IO-Link Master ifm DataLine Sistemas higiênicos EtherNet/IP 4 Portas IP69K

AL1325 IFM - IO-Link Master ifm DataLine Sistemas higiênicos EtherNet/IP 4 Portas IP69K

Imagem meramente ilustrativa

R$ 4.428,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1325
EAN: 4021179348911
NCM do produto: 85176299

Destaques do Produto Rede industrial...mais

Fechar menu

Saiba mais sobre: "AL1325 IFM - IO-Link Master ifm DataLine Sistemas higiênicos EtherNet/IP 4 Portas IP69K"

Destaques do Produto

Rede industrial

EtherNet/IP

Portas IO-Link

4 portas Classe A

Alimentação

20–28 V DC, SELV/PELV

Proteção

IP65/IP66/IP67; IP69K com tampas de proteção de aço inoxidável

Ambiente de operação

−25 a 60 °C

Conexões

M12 para IO-Link, Ethernet e alimentação

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AL1325 IFM – IO-Link Master DataLine com EtherNet/IP, 4 portas M12, IP69K

O ifm AL1325 é um mestre IO-Link para conectar dispositivos de campo a uma rede EtherNet/IP em aplicações industriais e sistemas higiênicos. Possui quatro portas IO-Link Classe A, oito entradas digitais e quatro saídas digitais. Conta com conexões M12 e graus de proteção IP65, IP66, IP67 e IP69K; para IP69K, deve operar com tampas de proteção de aço inoxidável.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AL1325
Função	Mestre IO-Link DataLine
Interface de rede	EtherNet/IP
Portas IO-Link	4 × M12, Classe A
Entradas digitais	8
Saídas digitais	4; máximo de 300 mA por saída
Alimentação	20 a 28 V DC, para SELV/PELV
Grau de proteção	IP65, IP66, IP67 e IP69K com tampas de proteção de aço inoxidável
Temperatura ambiente	−25 a 60 °C

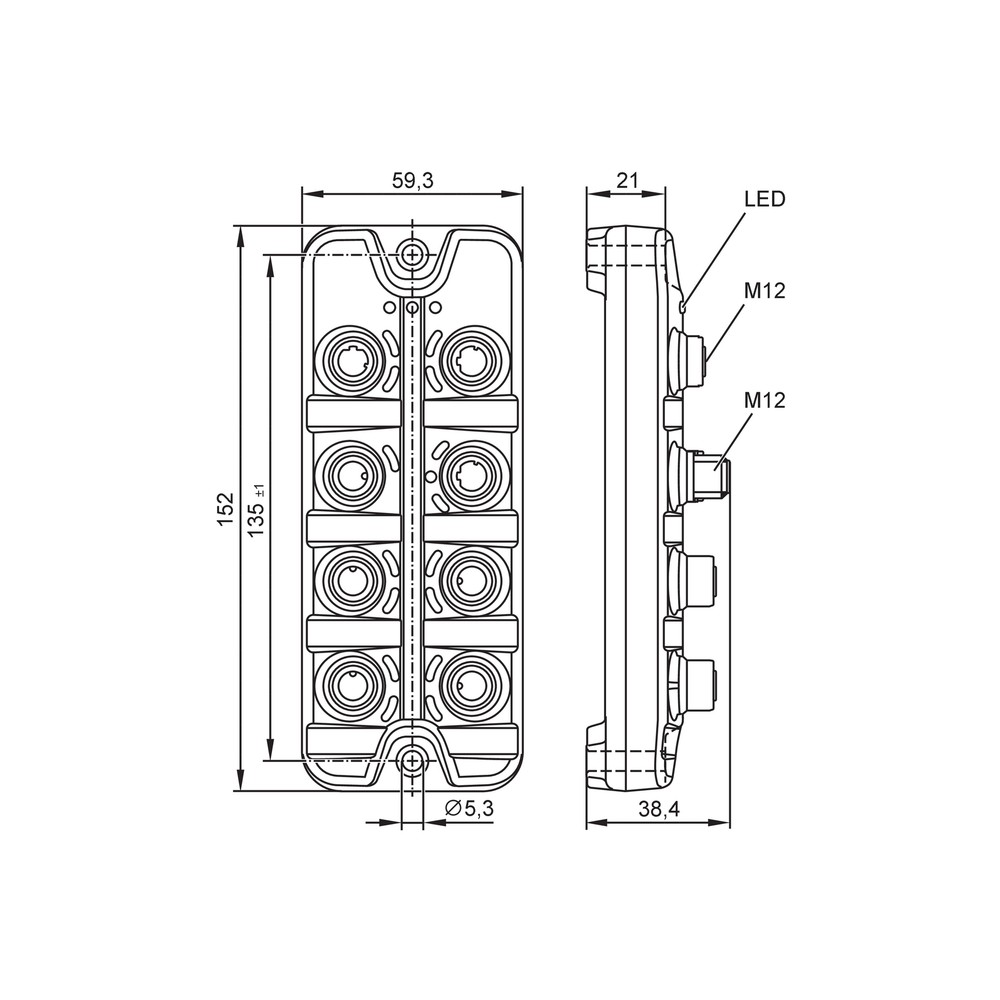

Dimensões	152 × 59,3 × 38,4 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação que utilizem EtherNet/IP e precisem conectar até quatro dispositivos IO-Link em portas Classe A.
Aplicações de campo e sistemas higiênicos dentro da faixa ambiente de −25 a 60 °C e com alimentação de 20 a 28 V DC.
Instalações que usem conexões M12 e atendam às condições especificadas para o grau de proteção pretendido.

⚠ Considere outro se precisa de:

Não operar com tensão de alimentação fora de 20 a 28 V DC ou fora das condições SELV/PELV indicadas.
Não considerar IP69K sem as tampas de proteção de aço inoxidável; a ficha condiciona esse grau de proteção ao uso dessas tampas.

APLICAÇÕES E USO

COMO ESCOLHER

Antes de comprar o AL1325 IFM – IO-Link Master DataLine com EtherNet/IP, 4 portas M12, IP69K, verifique estes pontos:

Escolha o AL1325 quando

A instalação exigir mestre IO-Link com interface EtherNet/IP, quatro portas IO-Link Classe A e conexões M12, e operar dentro dos limites de alimentação e temperatura informados.

Verifique outra configuração quando

A rede requerida não for EtherNet/IP, a quantidade ou classe de portas necessária não corresponder a quatro portas Classe A, ou a alimentação disponível estiver fora de 20 a 28 V DC. Compare os requisitos da instalação com o datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

COMPATIBILIDADE

Comunicação

• EtherNet/IP, com transmissão 10Base-T ou 100Base-TX a 10 ou 100 Mbit/s.

• IO-Link Master Revisão 1.1; modos de transferência COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).

• MQTT JSON para comunicação Ethernet/IoT; transmissão 10Base-T ou 100Base-TX a 10 ou 100 Mbit/s; HTTPS indicado como protocolo de segurança.

• EtherNet/IP: DHCP, BOOTP ou configuração estática; suporte a DLR e topologias de linha e anel.

Conexões

Elétrica Alimentação por 1 × M12, codificação A, 4 contatos; 20 a 28 V DC para SELV/PELV. Ethernet: 3 × M12, codificação D, 4 contatos, vedação EPDM. IO-Link: 8 × M12, codificação A, 4 contatos, vedação EPDM. Verifique a atribuição de pinos no datasheet antes de ligar.

Processo Conexão de dispositivos de campo pelas quatro portas IO-Link Classe A com conectores M12. O produto é um módulo de campo; a ficha não especifica conexão de processo para fluidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico

INSTALAÇÃO

Como instalar o AL1325 IFM – IO-Link Master DataLine com EtherNet/IP, 4 portas M12, IP69K

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação

DOCUMENTAÇÃO TÉCNICA

PERGUNTAS FREQUENTES

GLOSSÁRIO TÉCNICO
