- Referência do fabricante: AL1324
- EAN: 4021179348904
- NCM do produto: 85176299
Destaques do Produto
Protocolo de Rede...mais
Saiba mais sobre: "AL1324 IFM - IO-Link Master ifm Automação Industrial EtherNet/IP 4 Portas IP67"
Destaques do Produto
Protocolo de Rede
EtherNet/IP
Número de Portas
4 Portas IO-Link
Grau de Proteção
IP67
Quantidade de Entradas
8 Entradas Digitais
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

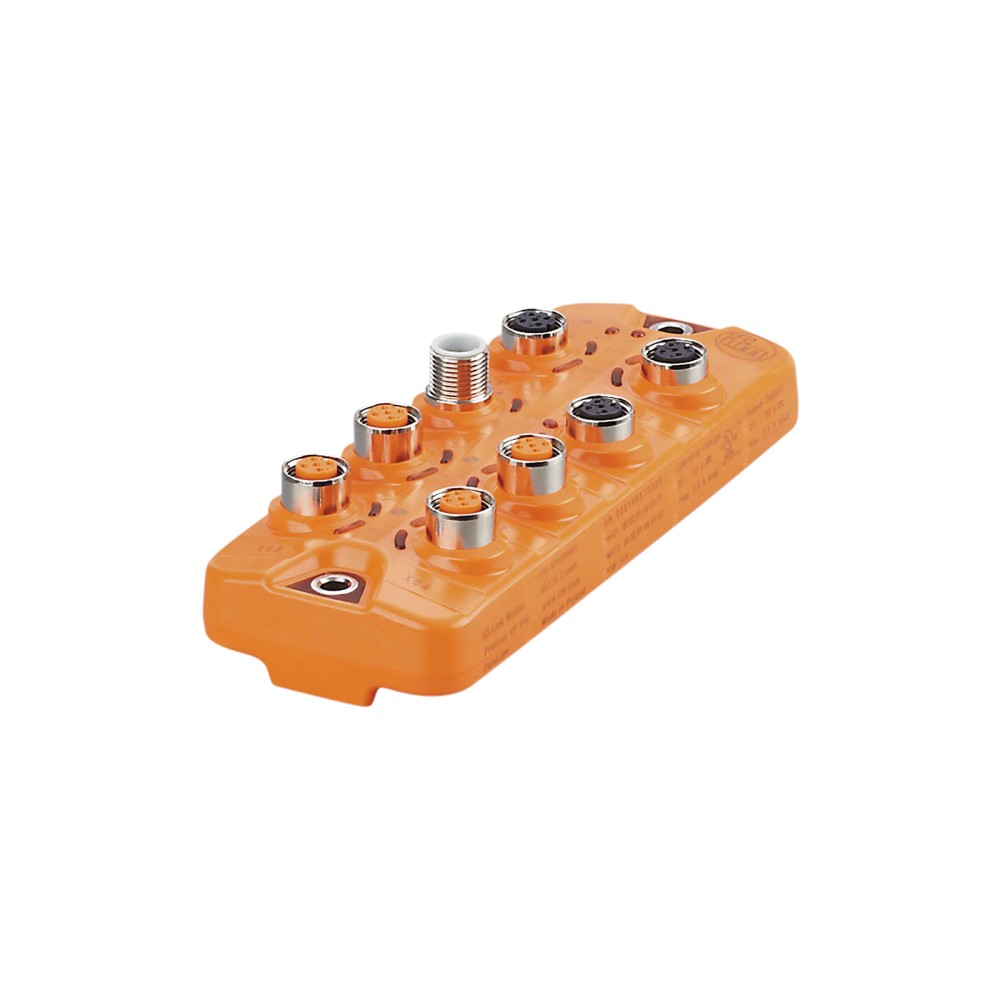

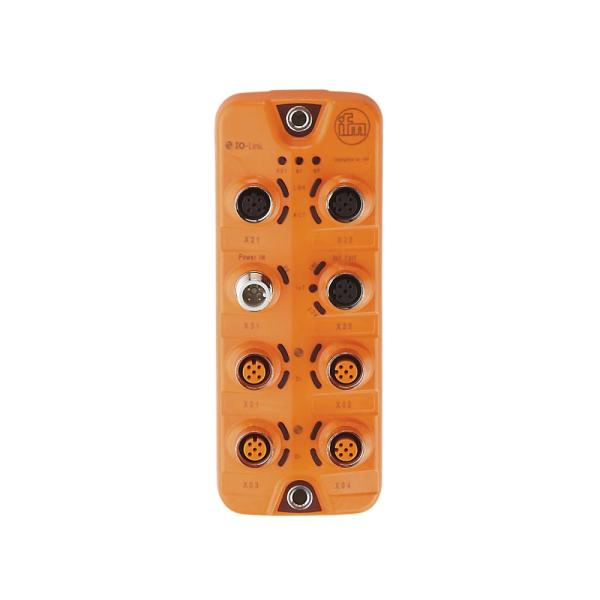

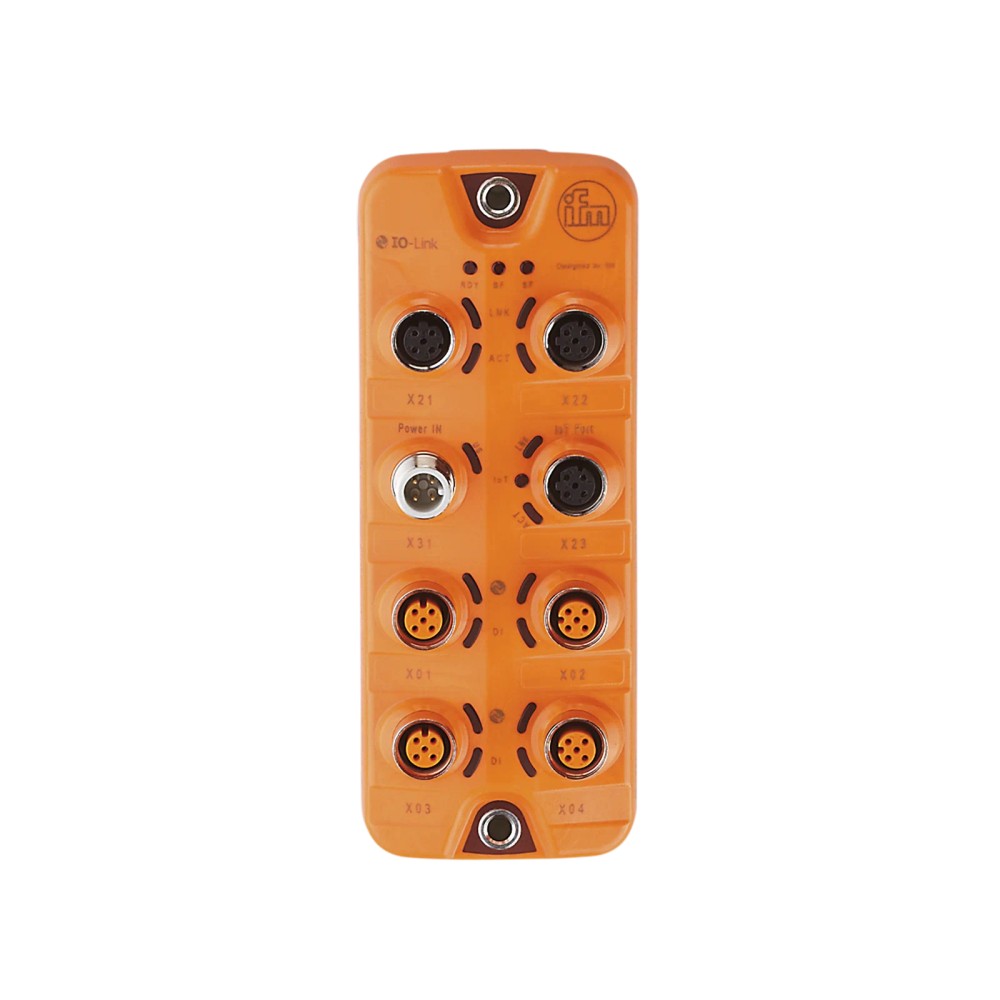

Sobre o AL1324 IO-Link Master com interface EtherNet/IP ifm Automação Industrial 4 Portas IP67
O IO-Link Master AL1324 é uma solução robusta para automação industrial, permitindo a conexão direta de até 4 dispositivos IO-Link e sensores digitais a redes EtherNet/IP. Com grau de proteção IP67, este módulo é ideal para montagem descentralizada em campo. O dispositivo suporta comunicação IIoT via protocolo MQTT e oferece alta confiabilidade com MTBF de 97 anos.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | AL1324 |
| Marca | IFM |
| Interface | EtherNet/IP + IO-Link |
| Proteção | IP65, IP66, IP67 |
| Entradas/Saídas | 8E / 4S Digitais |
| Tensão | 20-30 V DC |
| Dimensões | 152 x 59,3 x 38,4 mm |
| Temperatura | -25...60 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações descentralizadas onde o grau de proteção IP67 é necessário.
- Integração de sensores IO-Link em controladores que utilizam protocolo EtherNet/IP.
- Ambientes industriais que exigem monitoramento via IIoT utilizando protocolo MQTT.
⚠ Considere outro se precisa de:
- Instalação em ambientes com temperaturas superiores a 60°C.
- Exposição a fluidos químicos não listados na norma ISO 16750-5.
- Uso em redes de comunicação que não suportem EtherNet/IP ou MQTT JSON.
APLICAÇÕES E USO
- Monitoramento e controle de sensores inteligentes em esteiras transportadoras.
- Integração de dispositivos de feedback de posição e pressão em máquinas de embalagem.
- Coleta de dados de diagnóstico de sensores via IIoT (MQTT) paralelamente ao controle via PLC (EtherNet/IP).
- Aplicações em ambientes com exigência de vedação contra poeira e jatos de água (IP67).
COMO ESCOLHER
Antes de comprar o AL1324 IO-Link Master com interface EtherNet/IP ifm Automação Industrial 4 Portas IP67, verifique estes pontos:
Quando escolher o AL1324
Utilize quando precisar de uma interface descentralizada em campo para até 4 dispositivos IO-Link com conexão EtherNet/IP e necessidade de proteção contra umidade ou poeira IP67.
Quando buscar alternativas
Considere outros modelos se o seu CLP utilizar protocolos distintos como PROFINET, EtherCAT ou se precisar de mais de 4 portas IO-Link por módulo de campo.
ESPECIFICAÇÕES TÉCNICAS
| Área de aplicação | ||
|---|---|---|
| Aplicação | Módulo E / S para aplicações de campo | Indica a finalidade de uso descentralizado |
| Grau de proteção | IP 65, IP 66, IP 67 | Nível de resistência ambiental e vedação |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 20...30 V DC | Faixa nominal de alimentação para SELV/PELV |
| Consumo de corrente | 300...3900 mA (US) | Variação conforme carga conectada |
| Classe de proteção | III | Classificação de isolação elétrica |
| Entradas e saídas | ||
|---|---|---|
| Portas IO-Link | 4 | Quantidade de portas classe A |
| Entradas digitais | 8 | Capacidade de leitura de sinais digitais |
| Saídas digitais | 4 | Capacidade de acionamento digital |
| Interfaces de comunicação | ||
|---|---|---|
| Interface | EtherNet/IP | Protocolo de comunicação de rede primário |
| Protocolo IIoT | MQTT JSON | Protocolo secundário para comunicação de dados |
| Taxa de transmissão | 10/100 MBit/s | Velocidades suportadas via EtherNet/IP |
| Dados mecânicos | ||
|---|---|---|

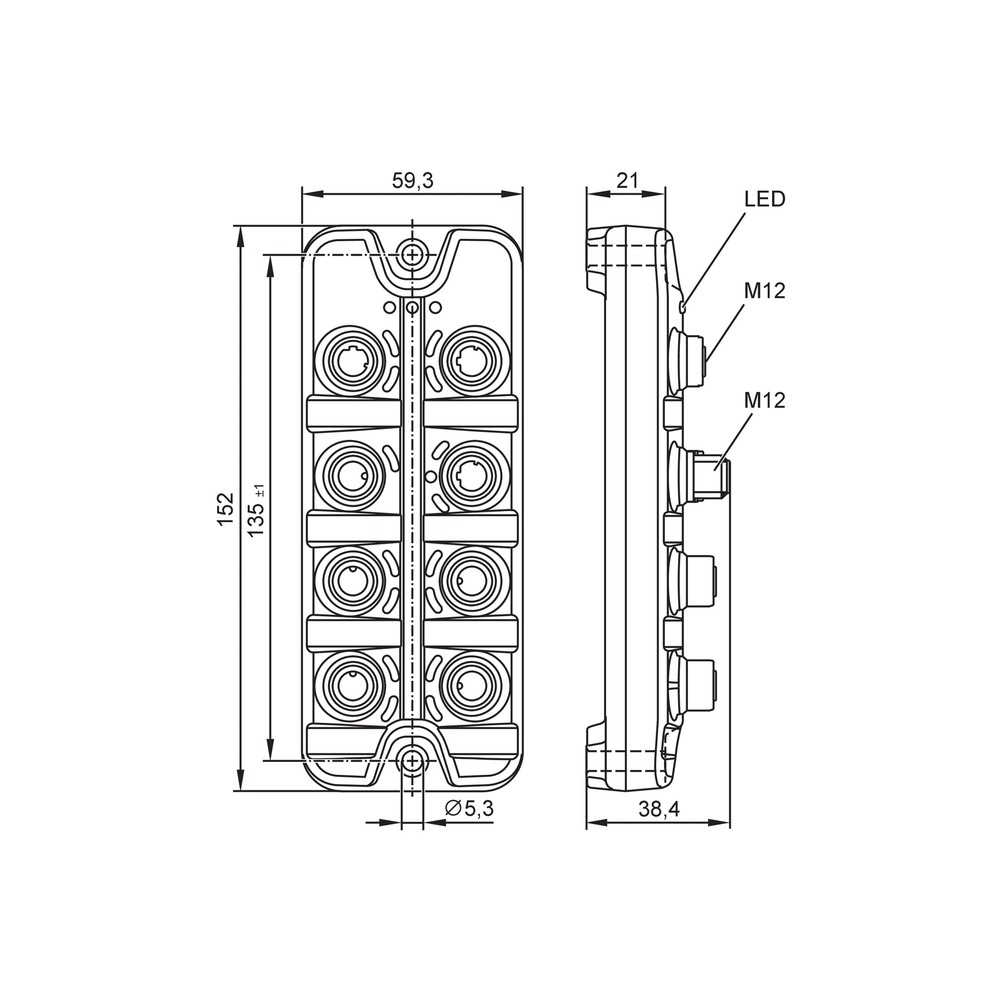

| Dimensões | 152 x 59,3 x 38,4 mm | Dimensões físicas do invólucro |
| Material | PA laranja (invólucro), latão niquelado (soquete) | Composição do material construtivo |
| Montagem | Parede traseira | Método de fixação mecânica |
| Condições ambientais | ||
|---|---|---|
| Temperatura ambiente | -25...60 °C | Faixa de operação permitida |
| Resistência a vibrações | DIN EN 60068-2-6 / 64 | Normas de teste de durabilidade mecânica |
COMPATIBILIDADE
Comunicação
• EtherNet/IP
• IO-Link (1.1)
• MQTT JSON
Conexões
Elétrica
M12 codificação D (Ethernet), M12 codificação A (Alimentação e IO-Link)
Processo
M12 codificação A (4 vias)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Rede EtherNet/IP | ✓ | O AL1324 é projetado nativamente para este protocolo. |
| Rede Profinet | ✗ | Este modelo é exclusivo para EtherNet/IP; requer um modelo diferente para Profinet. |
| Ambiente externo com umidade/poeira | ✓ | Possui classificação IP67, protegendo contra imersão temporária e poeira. |
INSTALAÇÃO
Como instalar o AL1324 IO-Link Master com interface EtherNet/IP ifm Automação Industrial 4 Portas IP67
- Limpe a superfície de montagem para garantir a dissipação térmica.
- Fixe o módulo na parede traseira utilizando os furos de montagem adequados.
- Conecte a alimentação 24V DC no conector M12 codificação A.
- Conecte os dispositivos IO-Link nas portas M12 codificação A.
- Conecte os cabos de rede Ethernet (EtherNet/IP) nos conectores M12 codificação D.
- Configure os parâmetros IP via ferramenta de software ou interface web conforme manual.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Dispositivo não liga ou apresenta comportamento instável. | Tensão de alimentação fora da faixa de 20-30V DC. | Medir a tensão nos pinos de alimentação do conector M12 com um multímetro. |
| Falha de comunicação na rede EtherNet/IP. | Configuração de IP incompatível com a rede local. | Verificar o endereço IP, máscara de sub-rede e gateway via software de configuração ou ferramenta de diagnóstico. |
| Perda intermitente de dados do sensor ou do mestre. | Cabo M12 mal conectado ou com blindagem rompida. | Inspecionar fisicamente os cabos e garantir torque de aperto adequado nos conectores M12. |
| Porta IO-Link desativada ou led de erro aceso. | Curto-circuito na carga de um sensor. | Desconectar o sensor e verificar se o status da porta se normaliza no controlador. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o módulo IO-Link Master AL1324 da IFM?
O AL1324 é um IO-Link Master de 4 portas com interface EtherNet/IP, projetado para integrar dispositivos IO-Link em redes industriais, oferecendo 8 entradas digitais e 4 saídas digitais.
O que acompanha o produto na embalagem?
Sim, este dispositivo acompanha a conectividade necessária para comunicação industrial, mas os cabos de conexão M12 para IO-Link, Ethernet e alimentação devem ser adquiridos separadamente conforme a necessidade da instalação.
O AL1324 é compatível com protocolos Profinet ou Modbus?
Este mestre não é indicado para aplicações que exijam protocolos de comunicação diferentes de EtherNet/IP ou IO-Link, ou ambientes com condições químicas que excedam a compatibilidade especificada na norma ISO 16750-5.
Existe alguma restrição de montagem ou temperatura para este dispositivo?
Não deve ser instalado em locais onde a temperatura ambiente ultrapasse os 60°C ou onde a vibração mecânica exceda os padrões estabelecidos nas normas DIN EN 60068-2-6 e 60068-2-64.
O que pode causar a falha de comunicação com meus sensores IO-Link?
Se os dispositivos IO-Link não forem reconhecidos, verifique primeiro se a cablagem M12 está correta e se a tensão de operação de 20-30V DC estável está sendo fornecida ao barramento.
Como diagnosticar uma falha em uma das portas IO-Link?
Sintomas de portas inoperantes ou quedas de sinal podem indicar um curto-circuito em um dos cabos ou sensor conectado; verifique os LEDs de status e a continuidade dos cabos.
Qual a diferença deste módulo para um gateway de painel comum?
O AL1324 é uma unidade mestre de campo, sendo mais robusta e adequada para montagem descentralizada (IP67) do que gateways de trilho DIN para painéis fechados, permitindo proximidade com o processo.
Por que escolher o modelo AL1324 em vez de outros mestres IO-Link?
Escolha o AL1324 se sua infraestrutura já utiliza a rede EtherNet/IP e se você precisa de proteção IP67 para instalação diretamente em campo, eliminando a necessidade de armários elétricos estanque.
Quais os cuidados básicos para a instalação elétrica?
A instalação deve ser feita via montagem na parede traseira, utilizando cabos M12 com codificação A para IO-Link/Alimentação e codificação D para Ethernet, garantindo o torque correto para manter a vedação IP67.
Como é garantida a procedência deste componente?
Este produto possui procedência garantida pela IFM Electronic, com suporte técnico especializado e faturamento direto, assegurando a rastreabilidade e conformidade com os padrões globais da marca.
GLOSSÁRIO TÉCNICO
IO-Link
Protocolo de comunicação ponto a ponto padronizado (IEC 61131-9) para sensores e atuadores, permitindo troca de dados cíclicos e diagnósticos avançados. (Ref.: Revisão IO-Link 1.1)
EtherNet/IP
Protocolo de rede industrial baseado no padrão Ethernet comum, utilizado para comunicação em tempo real entre dispositivos e CLPs. (Ref.: EtherNet/IP Protocolo)
IP67
Grau de proteção que indica que o equipamento é totalmente protegido contra poeira e resistente à imersão temporária em água. (Ref.: Grau de proteção IP 65, IP 66, IP 67)
MQTT
Protocolo de mensagens leve projetado para aplicações Internet of Things (IIoT), utilizado para transmitir dados para sistemas de nuvem ou TI. (Ref.: Internet of Things Protocolo)
MTTF
Tempo Médio Entre Falhas (Mean Time To Failure), indicando a confiabilidade esperada do componente em anos. (Ref.: MTTF 97 anos)
