IO-Link Master IFM AL1323 - 8 Portas EtherNet/IP

Pré-visualizar: AL1323 IFM - IO-Link Master ifm Para sistemas higiênicos 8 Portas EtherNet/IP IP69K

AL1323 IFM - IO-Link Master ifm Para sistemas higiênicos 8 Portas EtherNet/IP IP69K

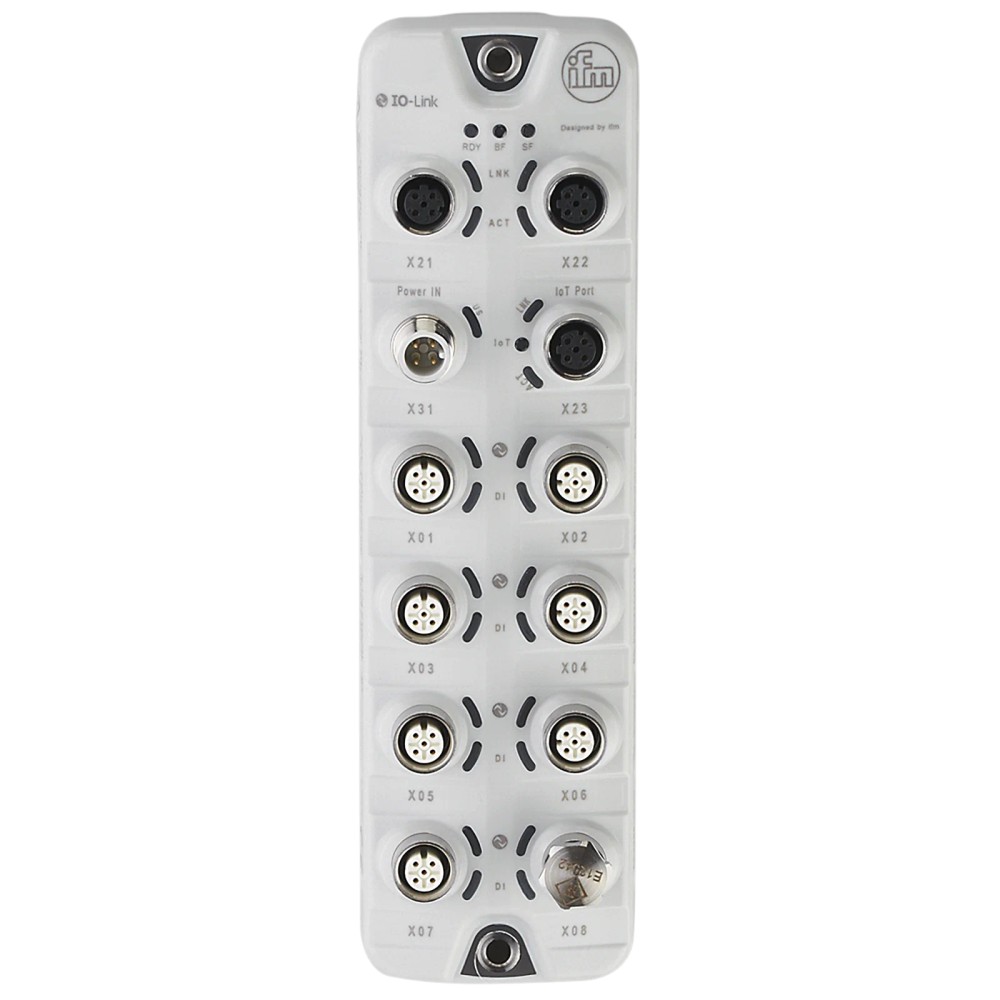

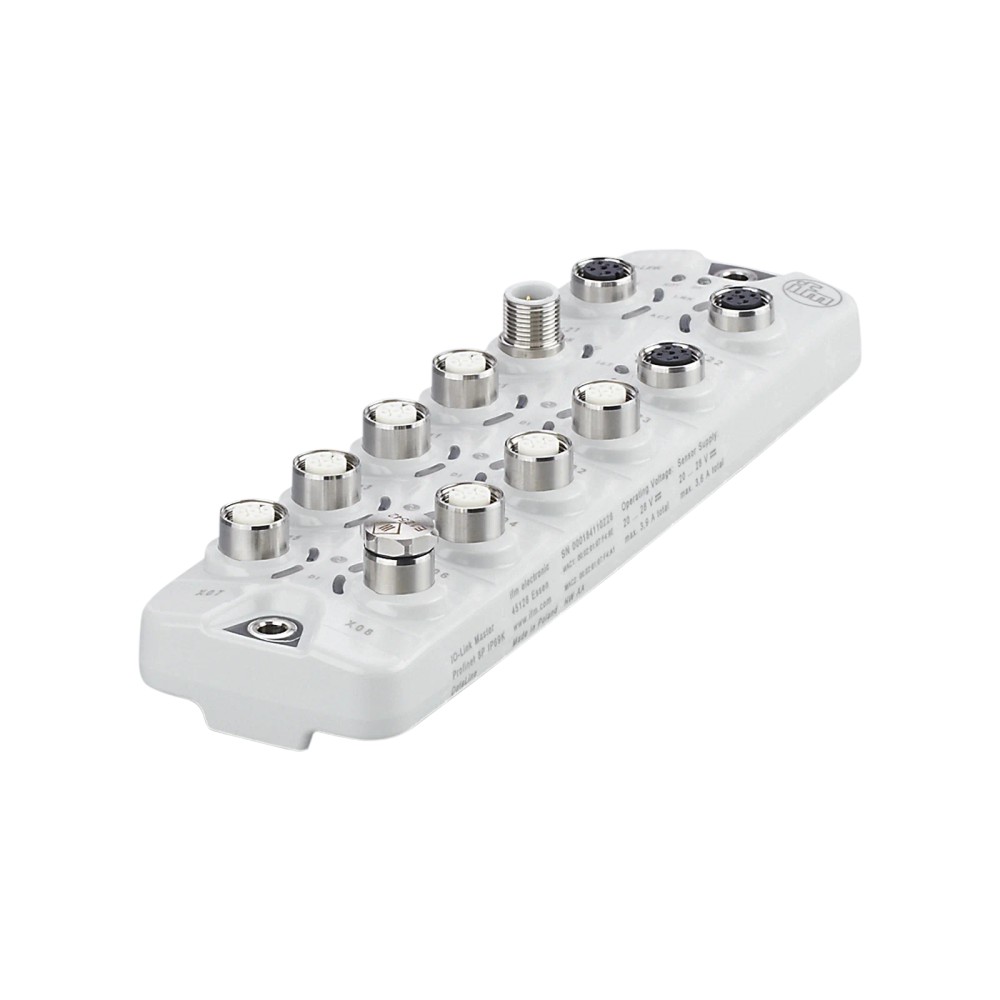

Imagem meramente ilustrativa

R$ 5.310,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1323
EAN: 4021179312257
NCM do produto: 85176299

Destaques do Produto Protocolo de rede...mais

Fechar menu

Saiba mais sobre: "AL1323 IFM - IO-Link Master ifm Para sistemas higiênicos 8 Portas EtherNet/IP IP69K"

Destaques do Produto

Protocolo de rede

EtherNet/IP

Número de portas IO-Link

8 × M12, Class A

Proteção para aplicação higiênica

IP69K com tampas de proteção de aço inoxidável

Alimentação DC

20...28 V DC

Montagem

Parede traseira, por fixação

Temperatura de operação

-25...60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AL1323 IFM — IO-Link Master DataLine com interface EtherNet/IP, 8 portas, para sistemas higiênicos, IP69K

O AL1323 é um mestre IO-Link de campo que conecta dispositivos IO-Link a uma rede EtherNet/IP. Possui 8 portas IO-Link Class A, comunicação EtherNet/IP e grau de proteção até IP69K quando utilizado com tampas de proteção de aço inoxidável. Integra 16 entradas digitais e 8 saídas digitais, com dimensões de 208 × 59,3 × 38,4 mm.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / código	AL1323
Tipo de dispositivo	IO-Link Master DataLine
Interface de comunicação	EtherNet/IP
Portas IO-Link	8 × M12, Class A
Entradas digitais	16
Saídas digitais	8
Grau de proteção	IP65, IP66, IP67; IP69K com tampas de proteção de aço inoxidável
Conexões Ethernet	3 × M12, codificação D, 4 contatos
Alimentação	1 × M12, codificação A, 4 contatos
Dimensões / massa	208 × 59,3 × 38,4 mm / 394,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de campo higiênicos que requerem comunicação EtherNet/IP e conexão de dispositivos IO-Link por 8 portas Class A.
Instalações que utilizam topologia Ethernet em linha ou anel DLR e alimentação dentro da faixa especificada de 20...28 V DC.
Aplicações que precisam das entradas e saídas digitais integradas e de montagem na parede traseira.

⚠ Considere outro se precisa de:

Aplicações cuja rede de comunicação não seja EtherNet/IP, salvo se houver uma arquitetura de conversão compatível validada pelo integrador.
Operação acima de 28 V DC ou fora da faixa de temperatura de -25...60 °C.
Exposição a limpeza IP69K sem as tampas de proteção de aço inoxidável indicadas para essa condição.

APLICAÇÕES E USO

Aplicação comprovada: módulo de E/S de campo para sistemas higiênicos, conforme descrição do fabricante.
Aplicação comprovada: conexão de dispositivos IO-Link a uma rede EtherNet/IP por 8 portas Class A, com topologias em linha ou anel DLR.
Aplicação condicionada: uso em áreas com limpeza que exija IP69K somente com as tampas de proteção de aço inoxidável indicadas.
Limites operacionais: alimentação de 20...28 V DC e temperatura ambiente de -25...60 °C; verifique a carga e o ambiente da instalação antes da seleção.
Possibilidade a validar: integração em arquiteturas de automação específicas depende da configuração do controlador, da rede e dos dispositivos IO-Link; não há dados suficientes para afirmar compatibilidade com um controlador ou sensor de modelo específico.

COMO ESCOLHER

Antes de comprar o AL1323 IFM — IO-Link Master DataLine com interface EtherNet/IP, 8 portas, para sistemas higiênicos, IP69K, verifique estes pontos:

Escolha o AL1323 quando

A arquitetura exigir um IO-Link Master de 8 portas Class A com interface EtherNet/IP, alimentação de 20...28 V DC e instalação em campo. Para topologia Ethernet, a ficha especifica linha e anel DLR.

Avalie outra opção quando

O controlador ou a rede não utilizar EtherNet/IP, forem necessárias características elétricas ou número de portas diferentes, ou a instalação exigir condições fora da faixa de alimentação e temperatura informadas. Confirme os requisitos no datasheet do dispositivo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Modelo	AL1323	Identificação do produto e referência para seleção.
SKU / número do artigo	AL1323	Código de identificação do fabricante.
GTIN	4021179312257	Identificador comercial do produto.
Tipo de dispositivo	IO-Link Master com interface EtherNet/IP	Função declarada do equipamento.
Linha de produto	DataLine	Linha indicada na ficha do produto.
Descrição funcional	Módulo de interface industrial com múltiplas portas; kit inicial mestre IO-Link DataLine	Descrição informada nos dados do anúncio.
Marca	ifm / ifm electronic	Fabricante indicado nos dados do produto.
NCM	8517.62.99	Classificação fiscal cadastrada no conjunto de dados.
Quantidade por embalagem	1 peça	Quantidade indicada no cadastro.

Aplicação e proteção
Aplicação indicada	Sistemas higiênicos; módulo E/S para aplicações de campo	Aplicação informada para o produto.
Grau de proteção	IP65, IP66, IP67, IP69K	IP69K indicado com tampas de proteção de aço inoxidável.
Classificação NEMA	6P	Classificação informada nos dados do produto.
Resistência a fluidos químicos	ISO 16750-5: HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1: AA	Referências e categorias de resistência registradas na ficha; confirme a exposição específica na documentação.
Grau de poluição	2	Condição ambiental declarada nos dados técnicos.
Umidade relativa máxima	90 %	Limite indicado; não há informação adicional sobre condensação.

Alimentação e dados elétricos
Tensão de alimentação DC	20...28 V DC (US; para SELV/PELV)	Faixa de alimentação informada.
Consumo de corrente	300...3900 mA (US)	Faixa de consumo declarada; considere o dimensionamento da fonte conforme a configuração.
Corrente por contato	300 mA	Valor informado para os contatos.
Capacidade de carga da alimentação de sensores	3,6 A	Capacidade de carga especificada para alimentação de sensores.
Categoria de isolamento	III	Categoria declarada na ficha.
Nível de comutação baixo	0...5 V	Faixa indicada para nível lógico baixo.
Nível de comutação alto	11...28 V	Faixa indicada para nível lógico alto.
Proteção contra curto-circuito nas entradas	Sim	Proteção declarada para entradas.
Proteção contra curto-circuito nas saídas	Sim	Proteção declarada para saídas.

Entradas e saídas
Portas IO-Link Class A	8	Número de portas de dispositivo disponíveis.
Entradas digitais	16; IO-Link Port Class A: 8 × 2	Quantidade total e distribuição indicada na ficha.
Saídas digitais	8; IO-Link Port Class A: 8 × 1	Quantidade total e distribuição indicada na ficha.
Entradas/saídas configuráveis	16	Total configurável declarado nos dados do produto.
Corrente por contato	300 mA	Limite informado por contato; avalie também a carga total e a fonte.

Interfaces e comunicação
Interface de comunicação	EtherNet/IP; Ethernet; IO-Link	Interfaces de comunicação declaradas.
Protocolo Ethernet	EtherNet/IP	Protocolo de rede especificado.
Padrões de transmissão Ethernet	10Base-T; 100Base-TX	Padrões de transmissão indicados.
Taxa de transmissão Ethernet	10 Mbit/s; 100 Mbit/s	Taxas de transmissão declaradas.
Topologias de rede	Linha; anel DLR (Device Level Ring)	Topologias especificadas na ficha.
Revisão IO-Link	1.1	Revisão de IO-Link declarada.
Tipos de transferência IO-Link	COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)	Modos e taxas de transferência indicados.
Protocolo IoT	MQTT JSON	Protocolo listado nos atributos; consulte o fabricante para os detalhes de configuração.
Protocolo de segurança	HTTPS	Protocolo listado nos atributos do produto.
Endereço IP de fábrica	192.168.1.250	Configuração de fábrica informada para o endereço IP.
Máscara de sub-rede de fábrica	255.255.255.255	Configuração de fábrica informada para a sub-rede.
Gateway de fábrica	0.0.0.0	Configuração de fábrica informada para o gateway.
IP IoT de fábrica	169.254.x.x	Configuração de fábrica indicada para IoT.
Sub-rede IoT de fábrica	255.255.0.0	Configuração de fábrica indicada para IoT.

Conexões elétricas e de comunicação
Conexões IO-Link	8 × M12; codificação A; 4 contatos; vedação EPDM	Conexões das portas IO-Link.
Conexões Ethernet	3 × M12; codificação D; 4 contatos; vedação EPDM	Conexões Ethernet indicadas.
Conexão de alimentação	1 × M12; codificação A; 4 contatos; vedação EPDM	Conexão de alimentação indicada.

Condições ambientais
Temperatura de operação	-25...60 °C	Faixa operacional informada.
Temperatura de armazenamento	-25...85 °C	Faixa de armazenamento informada.
Umidade relativa máxima	90 %	Limite ambiental declarado.
Resistência a fluidos químicos	ISO 16750-5: HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1: AA	Referências ambientais listadas pelo fabricante nos dados do produto.

Dados mecânicos e materiais
Dimensões	208 × 59,3 × 38,4 mm	Dimensões externas informadas.
Peso	394,5 g	Massa indicada no conjunto de dados.
Formato	Retangular alongado	Descrição do formato no anúncio.
Material do invólucro	PA cinza	Material indicado nos atributos do fabricante.
Material dos soquetes	Aço inoxidável 1.4404 / 316L	Material indicado para os soquetes.
Material de vedação	EPDM	Material de vedação informado para as conexões.
Montagem	Parede traseira; orifícios para fixação por parafusos	Método de montagem indicado.
Cor	Cinza claro	Cor registrada nos dados do anúncio.

Indicadores, proteção e operação
Proteção IP	IP65, IP66, IP67; IP69K com tampas de proteção de aço inoxidável	A condição IP69K depende das tampas indicadas.
Proteção contra curto-circuito	Entradas e saídas: sim	Recurso de proteção declarado.
Configuração de rede de fábrica	IP 192.168.1.250; máscara 255.255.255.255; gateway 0.0.0.0	Valores de fábrica listados; podem exigir ajuste à rede da instalação.

Normas, conformidade e confiabilidade
Certificações e normas	EN 61000-6-2; EN 61000-6-4; DIN EN 60068-2-27; DIN EN 60068-2-64; DIN EN 60068-2-6; cULus; CE; UKCA	Referências declaradas nos dados do produto.
MTTF	78 anos	Valor informado no cadastro; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• EtherNet/IP; padrão Ethernet 10Base-T e 100Base-TX, com taxas de transmissão de 10 Mbit/s e 100 Mbit/s.

• IO-Link versão 1.1 nas 8 portas Class A; modos de transferência COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).

• Topologias de rede indicadas: linha e anel DLR (Device Level Ring).

• MQTT JSON consta nos dados do produto; consulte a documentação do fabricante para confirmar configuração e uso na aplicação.

Conexões

Elétrica Alimentação por 1 × M12, codificação A, 4 contatos; faixa indicada de 20...28 V DC (US; para SELV/PELV). Conexões Ethernet: 3 × M12, codificação D, 4 contatos. Corrente por contato informada: 300 mA; corrente de consumo: 300...3900 mA (US). Verifique dimensionamento da fonte e pinagem na documentação do fabricante.

Processo Oito conexões IO-Link M12, codificação A, 4 contatos, com vedação EPDM. A compatibilidade mecânica depende do conector M12 correspondente; confirme a compatibilidade elétrica e a atribuição dos contatos dos dispositivos antes de conectar.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede EtherNet/IP em topologia linha ou anel DLR, com alimentação dentro de 20...28 V DC.	✓	A ficha especifica interface EtherNet/IP, topologias linha e anel DLR e faixa de alimentação de 20...28 V DC.
Conexão de dispositivos IO-Link versão 1.1 compatíveis com portas Class A e modos COM1, COM2 ou COM3.	✓	O produto possui 8 portas IO-Link Class A e declara versão 1.1 e os três modos de transferência indicados.
Rede que exige um protocolo diferente de EtherNet/IP, sem conversor ou gateway validado.	✗	A interface de rede especificada é EtherNet/IP; não há evidência de suporte nativo a outros protocolos de rede industrial.
Limpeza com condição IP69K usando tampas de proteção de aço inoxidável.	✓	A ficha condiciona o grau IP69K ao uso das tampas de proteção de aço inoxidável.
Operação acima de 28 V DC ou fora de -25...60 °C.	✗	Essas condições excedem os limites de alimentação ou temperatura informados para operação.

INSTALAÇÃO

Como instalar o AL1323 IFM — IO-Link Master DataLine com interface EtherNet/IP, 8 portas, para sistemas higiênicos, IP69K

Confirme que a rede utiliza EtherNet/IP e que a alimentação disponível atende à faixa de 20...28 V DC indicada.
Planeje a montagem na parede traseira e reserve espaço compatível com as dimensões de 208 × 59,3 × 38,4 mm.
Fixe o módulo pelos pontos de montagem previstos, seguindo as instruções do fabricante.
Conecte a alimentação ao conector M12 de codificação A e os cabos Ethernet aos conectores M12 de codificação D; consulte a documentação para a pinagem.
Conecte os dispositivos IO-Link compatíveis às portas M12 de codificação A e verifique a atribuição de contatos e a corrente admissível de cada circuito.
Configure o endereço e os parâmetros de rede conforme a instalação; para condição IP69K, utilize as tampas de proteção de aço inoxidável indicadas.

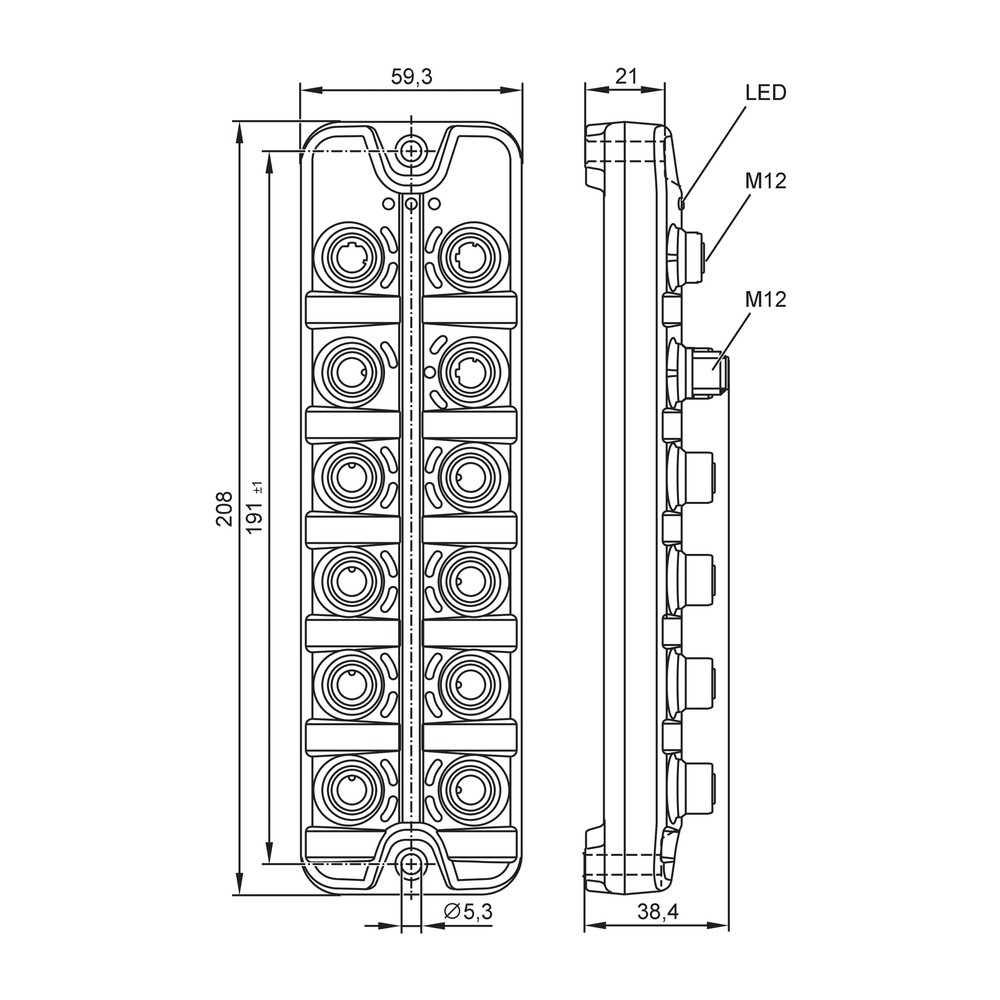

Desenho Dimensional

ACESSÓRIOS

1 × tampa de proteção M12 em aço inoxidável, E12542.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O mestre não aparece na rede EtherNet/IP.	Endereço IP, máscara ou parâmetros do controlador incompatíveis com a rede instalada.	Verifique a alimentação e compare a configuração do dispositivo com a rede; os dados de fábrica listam IP 192.168.1.250, máscara 255.255.255.255 e gateway 0.0.0.0.
Um dispositivo conectado não estabelece comunicação IO-Link.	Dispositivo, porta ou modo de transferência incompatível, ou conexão M12 incorreta.	Confirme que o dispositivo e a porta são compatíveis com IO-Link Class A, revisão 1.1; verifique cabeamento e modo COM suportado pelo dispositivo.
O módulo ou os dispositivos conectados reiniciam ou deixam de operar sob carga.	Alimentação fora da faixa especificada ou dimensionamento insuficiente para a carga conectada.	Meça a tensão no módulo durante a operação e confira a faixa de 20...28 V DC, o consumo indicado e a capacidade de carga para sensores.
A proteção contra água não corresponde à condição de limpeza esperada.	Tampas de proteção de aço inoxidável ausentes ou conexão não montada conforme as condições de vedação necessárias.	Inspecione as tampas M12 e os conectores; confirme que as tampas indicadas estão instaladas para a condição IP69K e consulte as instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL1323 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL1323 e para que serve?

É um IO-Link Master de campo com interface EtherNet/IP. Ele conecta dispositivos IO-Link às redes EtherNet/IP por oito portas Class A.

Quais protocolos e modos de comunicação ele suporta?

A interface de rede especificada é EtherNet/IP, e as portas suportam IO-Link versão 1.1. A ficha lista os modos COM1, COM2 e COM3; confirme o modo exigido por cada dispositivo conectado.

O que acompanha o AL1323?

A ficha lista uma tampa de proteção M12 de aço inoxidável, código E12542. O produto está cadastrado como uma peça por embalagem.

Posso usar o AL1323 em uma rede que não seja EtherNet/IP?

A interface de rede declarada é EtherNet/IP. A ficha não confirma suporte nativo a outro protocolo de rede industrial; valide eventual gateway com o integrador.

Ele pode operar acima de 28 V DC ou fora da faixa de temperatura informada?

Essas condições ficam fora dos limites indicados para operação: 20...28 V DC e -25...60 °C. Não selecione o equipamento para operar nesses valores sem confirmação técnica do fabricante.

O que verificar se o AL1323 não aparece na rede?

Verifique alimentação, cabos e parâmetros Ethernet do dispositivo e do controlador. Compare a configuração com os valores de fábrica listados e confirme se o endereço foi ajustado à rede instalada.

O que conferir quando uma porta não comunica com um dispositivo IO-Link?

Confira o cabeamento M12, a atribuição dos contatos e a compatibilidade do dispositivo com IO-Link Class A. Verifique também a revisão e o modo COM requerido pelo dispositivo.

Devo escolher o AL1323 ou um módulo com outra interface?

Escolha o AL1323 quando a rede requerida for EtherNet/IP e forem necessárias oito portas IO-Link Class A. Se a rede exigir outro protocolo, selecione um equipamento cuja interface seja explicitamente compatível.

Como escolher entre o módulo completo e peças avulsas?

O AL1323 é o mestre IO-Link; as conexões de rede, alimentação e dispositivos de campo são feitas por conectores M12. A ficha informa uma tampa de proteção inclusa, mas não relaciona cabos ou dispositivos de campo como parte do fornecimento.

Quais cuidados devo observar na instalação em área de limpeza higiênica?

Para a condição IP69K, instale as tampas de proteção de aço inoxidável indicadas. Respeite a montagem prevista e confirme os conectores e vedações usados na instalação.

GLOSSÁRIO TÉCNICO

IO-Link Master

Dispositivo que conecta dispositivos IO-Link à rede de automação por meio de portas IO-Link. (Ref.: tipo de dispositivo; 8 portas Class A)

EtherNet/IP

Protocolo de comunicação industrial indicado para a interface Ethernet do AL1323. (Ref.: interface de comunicação)

Class A

Classificação das portas IO-Link declarada para as conexões do produto. (Ref.: 8 portas IO-Link Class A)

DLR

Device Level Ring; topologia em anel indicada para a rede Ethernet do produto. (Ref.: topologias de rede)

IP69K

Grau de proteção indicado para o produto sob a condição especificada pelo fabricante. (Ref.: funcionamento com tampas de proteção de aço inoxidável)

Ligações relacionadas com "AL1323 IFM - IO-Link Master ifm Para sistemas higiênicos 8 Portas EtherNet/IP IP69K"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "AL1323 IFM - IO-Link Master ifm Para sistemas higiênicos 8 Portas EtherNet/IP IP69K"

Para avaliar, preencha:

Ligações relacionadas com
