IO-Link Master IFM AL1307 - 8 Portas PROFINET IP69K

Pré-visualizar: AL1307 IFM - IO-Link Master ifm DataLine Sistemas higiênicos 8 Portas PROFINET IP69K

AL1307 IFM - IO-Link Master ifm DataLine Sistemas higiênicos 8 Portas PROFINET IP69K

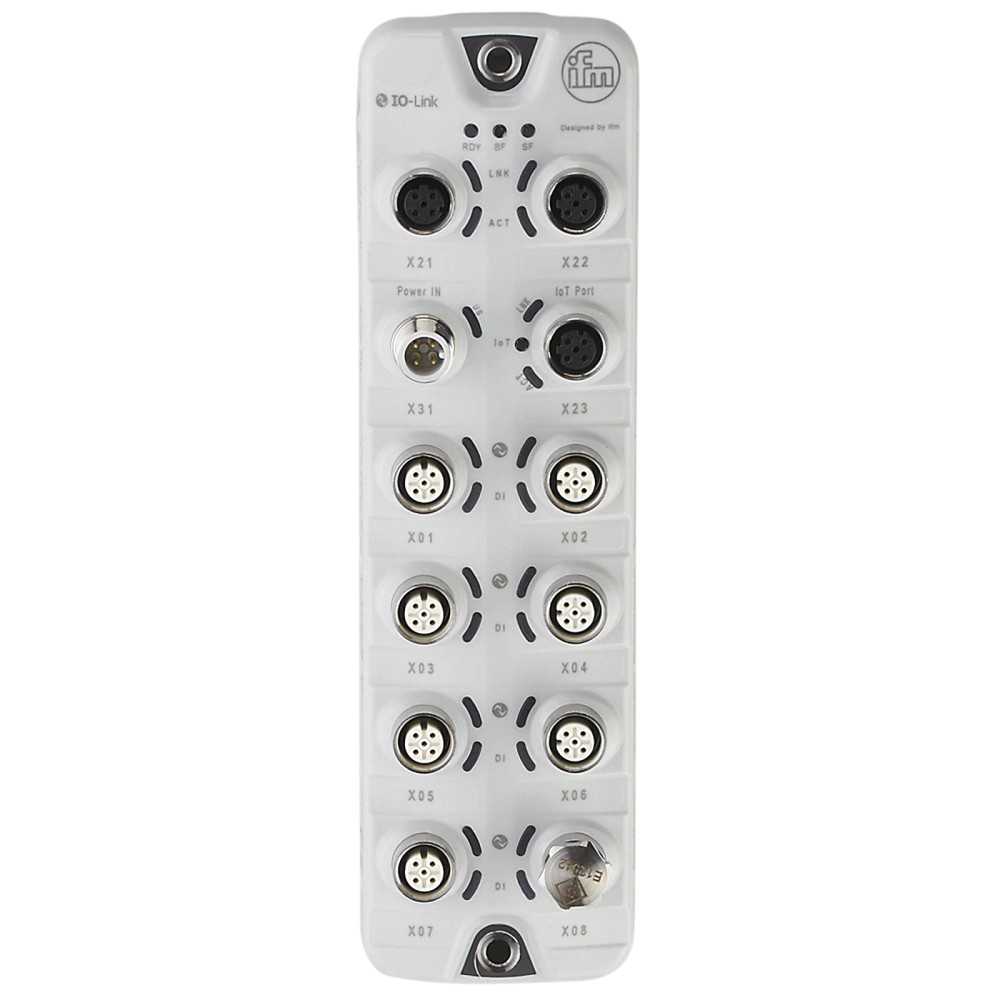

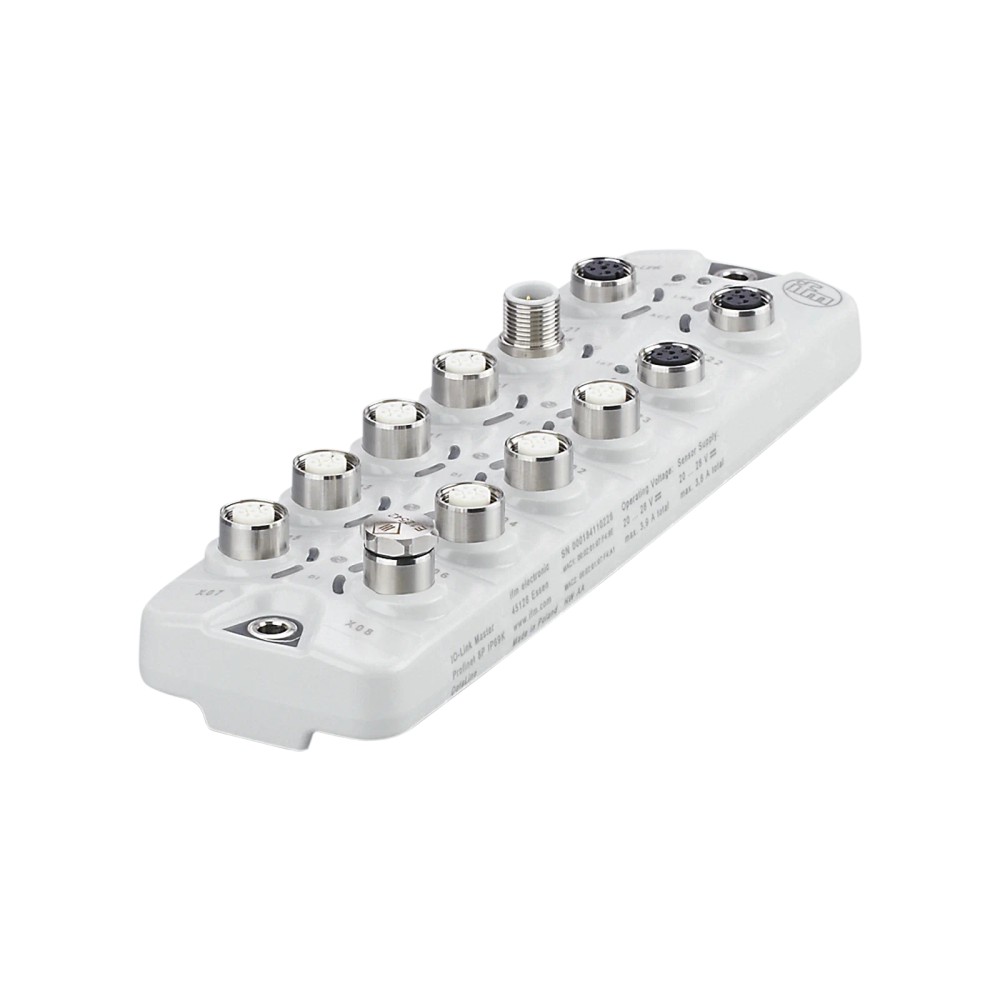

Imagem meramente ilustrativa

R$ 5.233,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1307
EAN: 4021179348898
NCM do produto: 85176299

Destaques do Produto Interface de rede...mais

Fechar menu

Saiba mais sobre: "AL1307 IFM - IO-Link Master ifm DataLine Sistemas higiênicos 8 Portas PROFINET IP69K"

Destaques do Produto

Interface de rede

PROFINET

Quantidade de portas IO-Link

8, Classe A

Alimentação

20 a 28 V DC

Proteção em limpeza higiênica

IP69K com tampas de proteção de aço inoxidável

Conexão IO-Link

8 x M12, codificação A, 4 contatos

Montagem

Montagem da parede traseira

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IO-Link Master ifm DataLine com interface PROFINET AL1307, 8 portas, IP69K

O ifm AL1307 é um mestre IO-Link DataLine para conectar dispositivos IO-Link a uma rede PROFINET em aplicações de campo. Possui 8 portas IO-Link Classe A, comunicação PROFINET e proteção até IP69K quando utilizadas as tampas de proteção de aço inoxidável especificadas. Opera com alimentação de 20 a 28 V DC e foi indicado para sistemas higiênicos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Mestre IO-Link com interface PROFINET
Portas IO-Link	8 portas Classe A
Protocolo de campo	PROFINET
Revisão IO-Link	1.1
Entradas digitais	16
Saídas digitais	8
Alimentação	20 a 28 V DC
Proteção	IP65, IP66, IP67; IP69K com tampas de proteção de aço inoxidável
Temperatura ambiente	-25 a 60 °C
Dimensões	208 x 59,3 x 38,4 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Redes de automação PROFINET que necessitam integrar até 8 dispositivos IO-Link Classe A.
Aplicações de campo e sistemas higiênicos dentro da faixa ambiente de -25 a 60 °C.
Instalações que utilizem alimentação de 20 a 28 V DC e conexões M12 compatíveis com as especificações do módulo.

⚠ Considere outro se precisa de:

Não selecionar para uma rede que exija um protocolo de campo diferente de PROFINET sem confirmar previamente a arquitetura de comunicação.
Não considerar proteção IP69K sem as tampas de proteção de aço inoxidável indicadas pelo fabricante.
Não utilizar fora da faixa de alimentação de 20 a 28 V DC ou da temperatura ambiente de -25 a 60 °C.

APLICAÇÕES E USO

Aplicação declarada: integração de dispositivos IO-Link em sistemas higiênicos e aplicações de campo com comunicação PROFINET.
Em uma rede PROFINET com topologia linha ou anel, a ficha indica suporte a essas topologias e recursos como MRP e redundância S2; a configuração deve seguir o projeto da rede.
Para instalação sujeita a condições de limpeza que exijam IP69K, utilizar as tampas de proteção de aço inoxidável especificadas; sem essa condição, não atribuir IP69K ao conjunto.
A operação deve permanecer dentro de 20 a 28 V DC e de -25 a 60 °C de temperatura ambiente.
A conexão de dispositivos de campo é feita pelas portas M12 IO-Link Classe A; confirme codificação, contatos, requisitos elétricos e configuração do dispositivo conectado antes da integração.

COMO ESCOLHER

Antes de comprar o IO-Link Master ifm DataLine com interface PROFINET AL1307, 8 portas, IP69K, verifique estes pontos:

Escolha o AL1307 quando

A instalação exigir um mestre IO-Link com interface PROFINET, 8 portas Classe A e montagem em campo. Para a condição IP69K, considere o uso das tampas de proteção de aço inoxidável especificadas.

Avalie outra opção quando

A arquitetura exigir uma interface de rede diferente de PROFINET, mais de 8 portas IO-Link ou condições de alimentação e temperatura fora dos limites indicados. Confirme os requisitos completos do sistema com a documentação do fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	IO-Link Master com interface PROFINET	Mestre IO-Link DataLine para módulo de E/S em aplicações de campo.
Modelo/descrição	AL1307; kit inicial mestre IO-Link DataLine	Identificação do produto no anúncio.
Categoria	Comunicação industrial	Classificação informada para o produto.
Aplicação	Sistemas higiênicos; módulo E/S para aplicações de campo	Aplicações declaradas na ficha.
Marca	ifm	Fabricante informado.
SKU	AL1307	Código de identificação do anúncio.
Part number	AL1307; catálogo também informa AL1307-00	Identificadores presentes nas fontes do produto.
GTIN	4021179348898	Identificação comercial do produto.

Interfaces e comunicação
Interface de comunicação	PROFINET, Ethernet e IO-Link	Interfaces indicadas nos dados do produto.
Protocolo PROFINET	PROFINET	Protocolo Ethernet industrial indicado.
Taxa PROFINET	100 MBit/s	Taxa de transmissão especificada.
Padrão PROFINET	100Base-TX	Padrão de transmissão informado.
Recursos PROFINET	IO-Link Integration Edition 2; CC-C (IRT-Switch); redundância S2; Netload Class III; CiR; SNMP; MRP	Recursos e conformidades listados na ficha.
Topologias compatíveis	Linha e anel	Topologias de rede informadas para PROFINET.
IoT Ethernet	MQTT JSON	Protocolo IoT indicado.
Taxa Ethernet IoT	10 MBit/s; 100 MBit/s	Taxas de transmissão indicadas.
Padrões Ethernet IoT	10Base-T; 100Base-TX	Padrões de transmissão informados.
Segurança de interface IoT	HTTPS	Protocolo de segurança indicado na ficha.
Endereço IP de fábrica, IoT	169.254.x.x	Configuração de fábrica; máscara 255.255.0.0 e gateway 0.0.0.0.
Endereço IP de fábrica, PROFINET	0.0.0.0	Configuração de fábrica; máscara 0.0.0.0 e gateway 0.0.0.0.

Portas e entradas/saídas
Quantidade de portas Classe A	8	Oito conexões IO-Link Classe A.
Entradas digitais	16 (8 portas x 2)	Quantidade informada para as portas IO-Link Classe A.
Saídas digitais	8 (8 portas x 1)	Quantidade informada para as portas IO-Link Classe A.
Entradas e saídas configuráveis	16 no total, configuráveis	Quantidade total configurável indicada na ficha; consultar configuração do módulo.
Nível de comutação Low	0 a 5 V	Faixa de nível lógico baixo especificada.
Nível de comutação High	11 a 28 V	Faixa de nível lógico alto especificada.
Proteção contra curto-circuito nas saídas	Sim	Proteção explicitamente informada.
Entradas digitais com resistência contra curto-circuito	Sim	Característica explicitamente informada.
Corrente máxima por saída	300 mA	Limite máximo informado para cada saída.

Dados elétricos e alimentação
Tensão de operação	20 a 28 V DC (US; para SELV/PELV)	Faixa de operação especificada.
Consumo de corrente	300 a 3900 mA (US)	Faixa indicada na ficha para a alimentação US.
Capacidade de carga total da alimentação do sensor US	3,6 A	Capacidade total especificada; considerar também os limites por saída.
Classe de proteção elétrica	III	Classe informada pelo fabricante.
Função de alimentação em série	Interface de barramento de campo	Função descrita na ficha.

Dados de conexão
Conexão IO-Link	8 x M12; codificação A; 4 contatos; vedação EPDM	Especificação das conexões das portas IO-Link.
Conexão Ethernet	3 x M12; codificação D; 4 contatos; vedação EPDM	Especificação das conexões Ethernet.
Conexão da fonte de alimentação	1 x M12; codificação A; 4 contatos	Especificação da conexão de alimentação.

Condições ambientais e proteção
Grau de proteção	IP65, IP66, IP67; IP69K com tampas de proteção de aço inoxidável	A condição para IP69K é o uso das tampas de proteção especificadas.
Grau de proteção NEMA	6P	Classificação NEMA informada.
Temperatura ambiente	-25 a 60 °C	Faixa de operação ambiente especificada.
Temperatura de armazenamento	-25 a 85 °C	Faixa de armazenamento informada.
Umidade relativa máxima	90%	Limite máximo informado.
Grau de sujidade	2	Classificação indicada na ficha.
Fluidos químicos	ISO 16750-5: HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1: AA	Referências e classes listadas pelo fabricante.
Resistência a choques	DIN EN 60068-2-27	Norma indicada para resistência a choques.
Resistência a vibrações	DIN EN 60068-2-64: 2009-04; DIN EN 60068-2-6: 2008-10	Referências normativas informadas para vibração.
Compatibilidade eletromagnética	EN 61000-6-2; EN 61000-6-4	Normas EMC indicadas na ficha.

Dados mecânicos e montagem
Dimensões	208 x 59,3 x 38,4 mm	Dimensões externas informadas.
Formato do invólucro	Retangular	Formato mecânico indicado.
Tipo de montagem	Montagem da parede traseira	Método de montagem especificado.
Material do invólucro	PA cinza	Material do invólucro indicado.
Material do soquete/conector	Aço inoxidável 1.4404 / 316L	Material especificado para o soquete.
Material da vedação	EPDM	Material informado para as vedações das conexões.
Cor	Cinza claro	Cor indicada nos dados do anúncio.
Acabamento	Plástico rígido com conectores metálicos	Descrição de acabamento informada no anúncio.
Peso	426,55 g	Peso indicado nos dados do produto.
MTTF	76 anos	Valor informado na ficha; não representa garantia de vida útil em toda condição de uso.

Acessórios e fornecimento
Acessório incluído	1 tampa de proteção M12 em aço inoxidável, E12542	Acessório incluído conforme ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• PROFINET a 100 MBit/s, padrão 100Base-TX; a ficha indica IO-Link Integration Edition 2, Conformance Class C (IRT-Switch), redundância S2, Netload Class III, CiR, SNMP e MRP.

• IO-Link revisão 1.1; modos de transferência COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).

• Ethernet IoT com MQTT JSON, 10/100 MBit/s e HTTPS indicado como protocolo de segurança.

Conexões

Elétrica Alimentação por 1 x M12, codificação A, 4 contatos; tensão de operação de 20 a 28 V DC para SELV/PELV. Conexões Ethernet por 3 x M12, codificação D, 4 contatos. Conexões IO-Link por 8 x M12, codificação A, 4 contatos; vedação EPDM indicada para essas conexões.

Processo Não há conexão de processo para fluido informada; o produto é um módulo de comunicação e E/S para aplicações de campo. A interface com dispositivos IO-Link é feita pelas 8 portas M12 Classe A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Integração de dispositivos IO-Link em uma rede PROFINET	✓	A ficha informa mestre IO-Link, interface PROFINET e 8 portas Classe A.
Uso em sistema higiênico com requisito IP69K	✓	A ficha informa IP69K com tampas de proteção de aço inoxidável; essa condição deve ser respeitada.
Rede cujo protocolo de campo necessário não seja PROFINET	✗	A interface de campo especificada para o produto é PROFINET; não há suporte a outro protocolo de campo informado na ficha.
Instalação com alimentação fora de 20 a 28 V DC	✗	A tensão de operação informada é de 20 a 28 V DC.
Operação em ambiente fora de -25 a 60 °C	✗	A faixa de temperatura ambiente especificada é de -25 a 60 °C.

INSTALAÇÃO

Como instalar o IO-Link Master ifm DataLine com interface PROFINET AL1307, 8 portas, IP69K

Confirme que o modelo recebido é AL1307 e que a arquitetura de controle utiliza PROFINET.
Planeje a montagem na parede traseira e verifique o espaço disponível conforme as dimensões do desenho dimensional.
Desenergize a alimentação antes de conectar ou desconectar as ligações elétricas.
Conecte a alimentação na conexão M12 codificação A, respeitando a faixa de 20 a 28 V DC e os requisitos SELV/PELV indicados.
Conecte a rede Ethernet/PROFINET às conexões M12 codificação D e os dispositivos IO-Link às portas M12 codificação A, verificando a compatibilidade de cada dispositivo.
Configure endereçamento, rede e parâmetros dos dispositivos conforme o projeto e a documentação do fabricante; utilize as tampas de aço inoxidável indicadas quando a aplicação exigir IP69K.

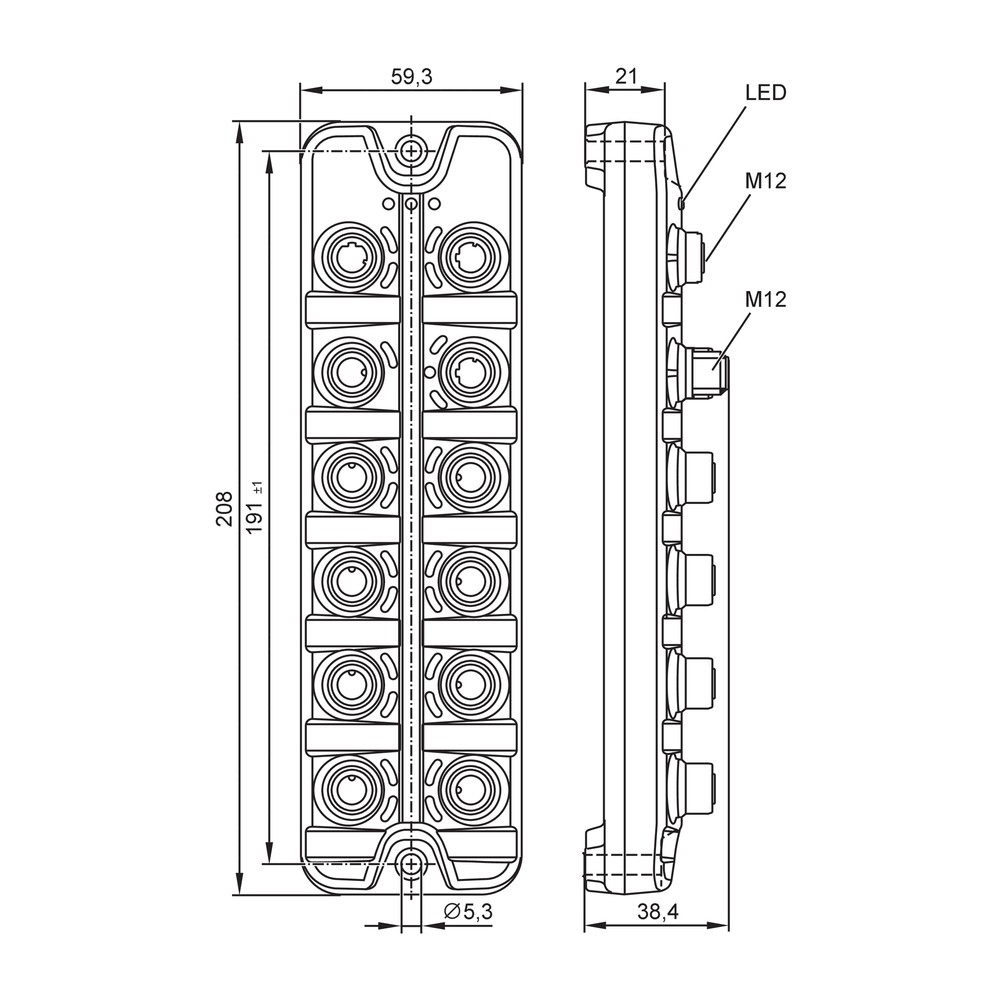

Desenho Dimensional

ACESSÓRIOS

1 tampa de proteção M12 em aço inoxidável, código E12542

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O mestre não estabelece comunicação com o controlador PROFINET.	Possível incompatibilidade de configuração de rede, conexão Ethernet ou endereçamento.	Verifique as conexões M12 codificação D, os parâmetros de rede do controlador e do mestre e os endereços configurados, comparando-os com o projeto PROFINET.
Um dispositivo conectado não aparece ou não comunica pela porta IO-Link.	Possível conexão incorreta, configuração da porta ou incompatibilidade do dispositivo conectado.	Confira a conexão M12 codificação A, a configuração da porta no projeto e a compatibilidade e revisão IO-Link do dispositivo conforme a documentação correspondente.
O módulo ou os dispositivos conectados apresentam funcionamento instável.	A alimentação pode estar fora da faixa especificada ou a carga pode exceder os limites informados.	Meça a tensão de alimentação no módulo e confirme que está entre 20 e 28 V DC; verifique a carga total e o limite de 300 mA por saída.
A instalação não mantém a proteção esperada durante limpeza higiênica.	As tampas de proteção de aço inoxidável necessárias para a condição IP69K podem estar ausentes ou instaladas incorretamente.	Confira a presença e instalação da tampa de proteção especificada e confirme a condição de proteção aplicável na folha de dados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL1307-00 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL1307 e para que serve?

É um mestre IO-Link DataLine com interface PROFINET. Serve para integrar dispositivos IO-Link em sistemas de automação e aplicações de campo.

Quantos dispositivos IO-Link posso conectar e o que acompanha o produto?

O módulo tem 8 portas IO-Link Classe A. A ficha informa a inclusão de 1 tampa de proteção M12 em aço inoxidável, código E12542.

O AL1307 serve para uma rede cujo protocolo de campo não seja PROFINET?

A interface de campo especificada para este modelo é PROFINET. Se a rede exigir outro protocolo de campo, confirme outro modelo compatível com a arquitetura antes da compra.

Posso usar o AL1307 sem as tampas de proteção em uma aplicação que exige IP69K?

A ficha condiciona IP69K ao uso das tampas de proteção de aço inoxidável. Não considere a condição IP69K atendida sem essas tampas.

O módulo não aparece no controlador; o que devo verificar antes de substituir?

Verifique as conexões Ethernet M12, o endereçamento e a configuração da rede PROFINET. Compare os parâmetros com o projeto de automação antes de atribuir a falha ao módulo.

Uma porta IO-Link não comunica com o sensor; o que pode estar acontecendo?

A causa pode estar na conexão, na configuração da porta ou na compatibilidade do dispositivo. Confira o conector M12 e os parâmetros da porta e consulte a documentação do sensor.

Devo comprar o AL1307 ou um mestre com menos portas?

O AL1307 oferece 8 portas IO-Link Classe A. Se a instalação exigir menos portas, compare a quantidade necessária e os requisitos de protocolo e conexão com os dados de outro modelo; não há nessa ficha uma alternativa específica para comparação.

Este produto substitui um módulo de E/S com outro protocolo de rede?

Não é possível confirmar substituição direta sem comparar os requisitos do sistema. O AL1307 especifica interface PROFINET e 8 portas IO-Link Classe A; valide protocolo, quantidade de portas e conexões do equipamento existente.

Que cuidados devo ter ao instalar o AL1307?

Confira a montagem na parede traseira, as conexões M12 e a alimentação de 20 a 28 V DC antes de energizar. Para a condição IP69K, instale as tampas de proteção de aço inoxidável indicadas.

Como confirmar a procedência e os dados técnicos antes da instalação?

Consulte a folha de dados oficial do fabricante associada ao modelo AL1307 e confira o código do produto e suas especificações. A ficha do anúncio não fornece dados de garantia.

GLOSSÁRIO TÉCNICO

IO-Link Master

Mestre que gerencia a comunicação IO-Link entre dispositivos de campo e a rede de automação. (Ref.: tipo de produto: IO-Link Master)

PROFINET

Protocolo Ethernet industrial especificado como interface de comunicação do AL1307. (Ref.: interface PROFINET, 100 MBit/s)

Classe A

Classe das portas IO-Link indicada para as 8 conexões do mestre. (Ref.: 8 portas IO-Link Classe A)

IP69K

Grau de proteção indicado para o produto quando utilizadas as tampas de proteção de aço inoxidável especificadas. (Ref.: grau de proteção IP69K)

COM1/COM2/COM3

Modos de transferência IO-Link associados às taxas de 4,8, 38,4 e 230,4 kBaud. (Ref.: tipo de transferência IO-Link)
