IO-Link Master IFM AL1306 - Interface PROFINET

Pré-visualizar: AL1306 IFM - IO-Link Master IFM Interface PROFINET 8 Portas IP67

AL1306 IFM - IO-Link Master IFM Interface PROFINET 8 Portas IP67

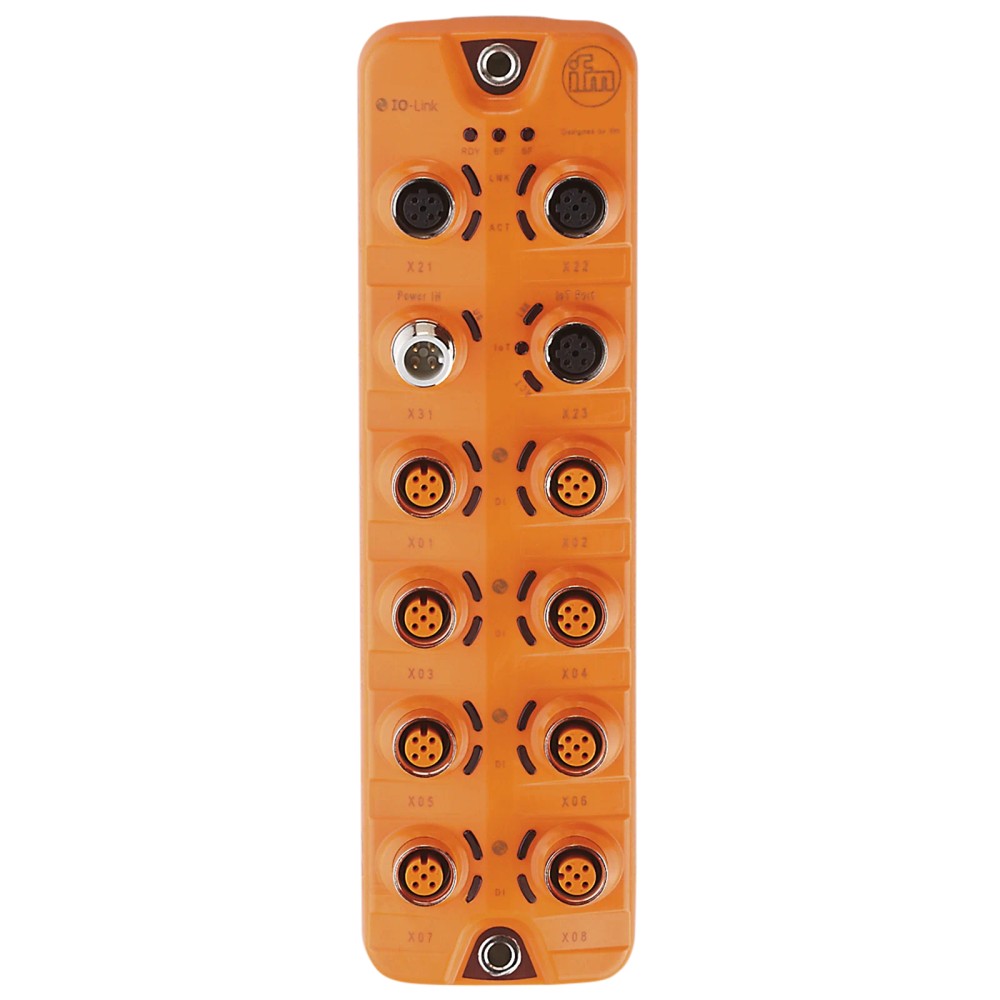

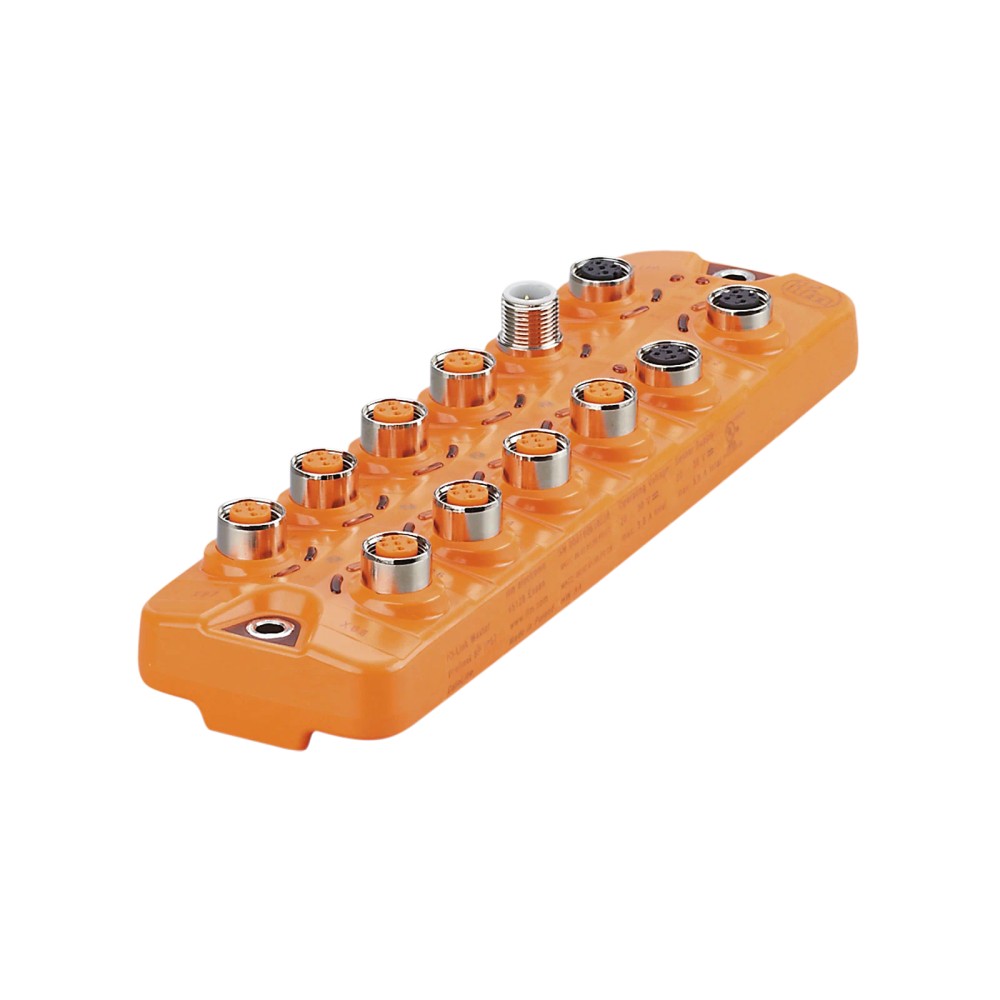

Imagem meramente ilustrativa

R$ 4.585,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1306
EAN: 4021179348881
NCM do produto: 85176299

Destaques do Produto Rede de campo...mais

Fechar menu

Saiba mais sobre: "AL1306 IFM - IO-Link Master IFM Interface PROFINET 8 Portas IP67"

Destaques do Produto

Rede de campo

PROFINET

Portas IO-Link

8, Classe A

Alimentação

20…30 V DC

Entradas / saídas digitais

16 entradas e 8 saídas

Proteção do invólucro

IP65, IP66 e IP67

Montagem

Parede traseira

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IO-Link Master ifm AL1306 com interface PROFINET, 8 portas, IP67

O ifm AL1306 é um IO-Link Master para conectar dispositivos IO-Link a uma rede PROFINET e disponibilizar dados de campo à automação. Possui 8 portas IO-Link Classe A, interface PROFINET e comunicação IoT por MQTT JSON. Oferece 16 entradas digitais e 8 saídas digitais, com grau de proteção IP65, IP66 e IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	IO-Link Master com interface PROFINET
Portas IO-Link	8 portas Classe A
Protocolo de campo	PROFINET
Protocolo IoT	MQTT JSON
Entradas digitais	16 (8 portas x 2)
Saídas digitais	8 (8 portas x 1)
Tensão de operação	20…30 V DC (US; SELV/PELV)
Grau de proteção	IP65, IP66 e IP67
Dimensões	208 x 59,3 x 38,4 mm
Temperatura ambiente de operação	-25…60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de campo que requerem até 8 dispositivos em portas IO-Link Classe A e comunicação com rede PROFINET.
Sistemas que utilizem MQTT JSON para comunicação IoT, conforme configuração e arquitetura da aplicação.
Instalações compatíveis com alimentação de 20…30 V DC e temperatura ambiente de -25…60 °C.

⚠ Considere outro se precisa de:

Aplicações que exijam alimentação fora de 20…30 V DC ou operação fora da faixa ambiente de -25…60 °C.
Aplicações que necessitem de mais de 8 portas IO-Link neste módulo.
Aplicações cujo protocolo de rede requerido não seja PROFINET, quando a comunicação de campo depender desta interface.

APLICAÇÕES E USO

Aplicação documentada: módulo de E/S para aplicações de campo, atuando como IO-Link Master com interface PROFINET.
Aplicação documentada: conexão de dispositivos IO-Link em até 8 portas Classe A, com comunicação PROFINET e recursos IoT via MQTT JSON.
Possibilidade de aplicação: instalação em ambiente dentro da faixa de -25…60 °C, com alimentação de 20…30 V DC e condições de montagem compatíveis com os graus de proteção declarados. A validação depende da instalação e das condições ambientais reais.
Limitação: a ficha não especifica modelos de sensores, atuadores ou cabos incluídos; confirme a compatibilidade elétrica e de conexão de cada dispositivo no datasheet.

COMO ESCOLHER

Antes de comprar o IO-Link Master ifm AL1306 com interface PROFINET, 8 portas, IP67, verifique estes pontos:

Escolha o AL1306 quando

A instalação precisar de um IO-Link Master com 8 portas Classe A, conexão PROFINET, comunicação IoT MQTT JSON e operação dentro dos limites de alimentação e temperatura especificados.

Avalie outro equipamento quando

O projeto exigir quantidade de portas superior a 8, tensão fora da faixa de 20…30 V DC, temperatura ambiente fora de -25…60 °C ou protocolo de rede diferente de PROFINET. Confirme os requisitos da rede e dos dispositivos no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	IO-Link Master com interface PROFINET AL1306	Identificação conforme dados do anúncio.
Tipo de produto	IO-Link Master	Módulo E/S para aplicações de campo.
Descrição do anúncio	Kit inicial mestre IO-Link DataLine	Descrição informada no anúncio; conteúdo do kit não detalhado.
Categoria de aplicação	Comunicação industrial; módulo E/S para aplicações de campo	Classificação informada no cadastro.
Marca	ifm / ifm electronic	Fabricante indicado na ficha.
SKU e part number	AL1306	Código de identificação do produto.
GTIN	4021179348881	Identificador comercial informado.

Alimentação e dados elétricos
Tensão de operação	20…30 V DC (US; para SELV/PELV)	Faixa de alimentação especificada.
Consumo de corrente	300…3900 mA (US)	Valor indicado na ficha; depende das condições de operação.
Alimentação do sensor	US	Designação registrada na ficha.
Capacidade de carga total	3,6 A	Limite de carga total informado.
Corrente máxima por saída	300 mA	Limite especificado para cada saída.
Classe de proteção elétrica	III	Classificação informada pelo fabricante.
Proteção contra curto-circuitos	Sim	Recurso indicado para o produto.

Entradas e saídas
Quantidade de portas IO-Link Classe A	8	O módulo dispõe de oito portas Classe A.
Revisão IO-Link	1.1	Revisão especificada para o master.
Tipo de transferência IO-Link	COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)	Taxas de transferência indicadas.
Entradas digitais	16 (8 portas x 2)	Quantidade total especificada para portas IO-Link Classe A.
Saídas digitais	8 (8 portas x 1)	Quantidade total especificada para portas IO-Link Classe A.
Entradas e saídas configuráveis	16 no total, configuráveis	Quantidade total registrada na ficha.
Nível de comutação Low	0…5 V	Faixa de nível lógico baixo informada.
Nível de comutação High	11…30 V	Faixa de nível lógico alto informada.
Entradas digitais resistentes a curto-circuito	Sim	Proteção declarada na ficha.

Interfaces e protocolos
Interface de comunicação	Ethernet; IO-Link	Interfaces declaradas no cadastro técnico.
Protocolo Ethernet de campo	PROFINET	Protocolo principal indicado para integração de automação.
Padrão Ethernet PROFINET	100Base-TX	Padrão de transmissão especificado.
Taxa Ethernet PROFINET	100 MBit/s	Taxa de transmissão indicada.
Recursos PROFINET	IO-Link Integration Edition 2; CC-C (Conformance Class C); IRT-Switch; redundância S2; Netload Class III; CiR; SNMP; MRP	Recursos e conformidades listados na ficha.
Topologias PROFINET	Linha e anel	Topologias de rede compatíveis declaradas.
Conexão elétrica Ethernet	3 x M12; codificação D; 4 contatos; vedação FKM	Especificação dos conectores Ethernet.
Protocolo Ethernet IoT	MQTT JSON	Protocolo de comunicação IoT indicado.
Padrões de transmissão Ethernet IoT	10Base-T; 100Base-TX	Padrões de transmissão listados.
Taxas Ethernet IoT	10 MBit/s; 100 MBit/s	Taxas de transmissão listadas.
Segurança Ethernet IoT	HTTPS	Protocolo de segurança indicado para Ethernet IoT.
Configuração PROFINET de fábrica	IP 0.0.0.0; máscara 0.0.0.0; gateway 0.0.0.0; MAC conforme placa de identificação	Parâmetros padrão declarados.
Configuração Ethernet IoT de fábrica	IP 169.254.x.x; máscara 255.255.0.0; gateway 0.0.0.0; MAC conforme placa de identificação	Parâmetros padrão declarados.

Proteção e condições ambientais
Grau de proteção IP	IP65, IP66 e IP67	Graus de proteção informados; a adequação depende das condições de instalação e montagem especificadas pelo fabricante.
Grau de proteção NEMA	6P	Classificação declarada na ficha.
Temperatura ambiente de operação	-25…60 °C	Faixa operacional especificada.
Temperatura de armazenamento	-25…85 °C	Faixa de armazenamento indicada.
Umidade relativa máxima	90%	Limite informado na ficha.
Compatibilidade com fluidos químicos	ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA	Referências listadas para fluidos químicos; confirme a exposição real e as condições aplicáveis.
Compatibilidade eletromagnética	EN 61000-6-2; EN 61000-6-4	Normas EMC declaradas.
Resistência a choques	DIN EN 60068-2-27	Norma de referência indicada.
Resistência a vibrações	DIN EN 60068-2-64:2009-04; DIN EN 60068-2-6:2008-10	Normas e edições registradas na ficha.
Grau de sujidade	2	Classificação indicada nos dados técnicos.

Dados mecânicos e montagem
Dimensões	208 x 59,3 x 38,4 mm	Dimensões nominais informadas.
Peso	411,2 g	Peso informado no conjunto de dados do produto.
Formato do invólucro	Retangular	Geometria declarada.
Material do invólucro	PA laranja	Material informado para o invólucro.
Material do soquete	Latão niquelado	Material informado para o soquete.
Material da vedação	FKM	Material declarado para a vedação.
Tipo de montagem	Montagem da parede traseira	Método de montagem indicado.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Confiabilidade
MTTF	76 anos	Valor declarado na ficha; não representa vida útil garantida.

COMPATIBILIDADE

Comunicação

• PROFINET; Ethernet 100Base-TX, 100 MBit/s.

• MQTT JSON para Ethernet IoT; Ethernet 10Base-T ou 100Base-TX, 10 ou 100 MBit/s.

• IO-Link revisão 1.1; taxas COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).

• Integração PROFINET IO-Link Integration Edition 2; CC-C, IRT-Switch, redundância S2, Netload Class III, CiR, SNMP e MRP. Topologias PROFINET indicadas: linha e anel.

Conexões

Elétrica Alimentação de operação de 20…30 V DC (US; para SELV/PELV). A conexão Ethernet é especificada como 3 x M12, codificação D, 4 contatos e vedação FKM. Verifique no datasheet a atribuição de conectores e a alimentação dos dispositivos antes da ligação.

Processo O módulo oferece 8 portas IO-Link Classe A para conexão de dispositivos IO-Link. O contexto não informa modelo de conector, pinagem ou cabo de processo dessas portas; consulte o datasheet e a documentação dos dispositivos conectados.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede de automação PROFINET com dispositivos IO-Link Classe A, até 8 portas.	✓	A ficha especifica interface PROFINET e 8 portas IO-Link Classe A.
Rede IoT que utilize MQTT JSON.	✓	MQTT JSON está especificado como protocolo Ethernet Internet of Things.
Aplicação com alimentação de 24 V DC.	✓	24 V DC está dentro da faixa de operação de 20…30 V DC; deve ser respeitada a condição SELV/PELV.
Ambiente de operação entre -25 e 60 °C.	✓	Essa é a faixa de temperatura ambiente de operação informada.
Projeto que requer mais de 8 portas IO-Link neste módulo.	✗	O AL1306 tem 8 portas Classe A.
Projeto que exige protocolo de campo diferente de PROFINET.	✗	A interface de campo indicada para o produto é PROFINET; a ficha não confirma suporte a outro protocolo de campo.

INSTALAÇÃO

Como instalar o IO-Link Master ifm AL1306 com interface PROFINET, 8 portas, IP67

Confirme que o projeto utiliza PROFINET e que os dispositivos a conectar são compatíveis com IO-Link Classe A.
Verifique a alimentação disponível: 20…30 V DC, conforme condição SELV/PELV.
Planeje a montagem na parede traseira e confira espaço disponível usando o desenho dimensional do fabricante.
Conecte a alimentação e as interfaces Ethernet M12 conforme identificação e pinagem do datasheet; não presuma atribuições de pinos não indicadas aqui.
Conecte os dispositivos IO-Link às portas correspondentes e respeite os limites de corrente e carga especificados para o módulo.
Configure os parâmetros de rede e valide a comunicação PROFINET ou MQTT JSON conforme a arquitetura da instalação e a documentação do fabricante.

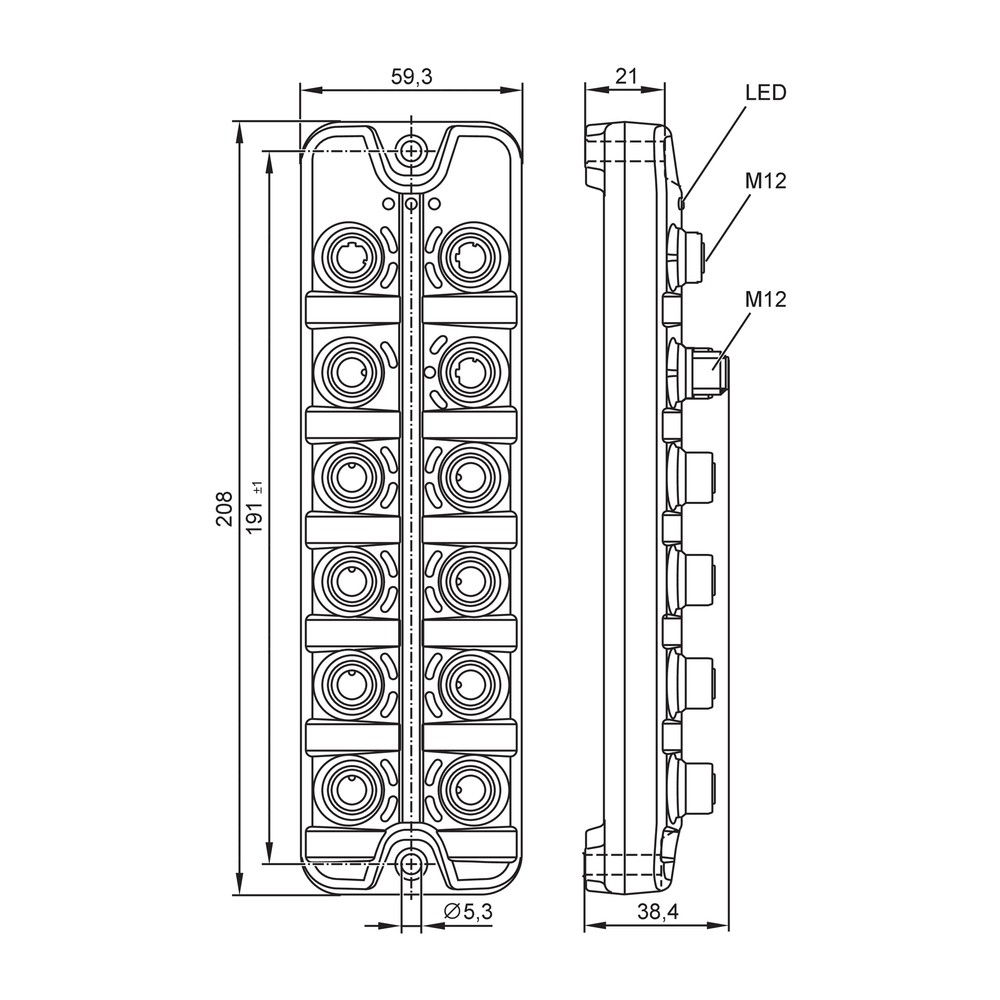

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O master não aparece na rede PROFINET.	Endereço ou parâmetros de rede incorretos, conexão Ethernet ausente ou incompatibilidade na configuração da rede.	Verifique cabos e conexões Ethernet M12, parâmetros configurados e diagnóstico da rede; compare com as informações de configuração do datasheet.
Dispositivo conectado não estabelece comunicação IO-Link.	Dispositivo, porta ou parâmetros de comunicação incompatíveis, ou conexão elétrica inadequada.	Confirme que o dispositivo é compatível com IO-Link e revisão 1.1; valide a porta usada, a ligação e a taxa COM suportada.
Saída não comuta ou a carga apresenta falha.	Carga acima do limite de 300 mA por saída ou da capacidade total de 3,6 A, ou condição de curto-circuito.	Meça/verifique a carga ligada por saída e a carga total; inspecione a fiação e confirme se há curto-circuito.
A comunicação Ethernet IoT não é estabelecida.	Configuração de endereço ou parâmetros de comunicação incompatíveis com a rede IoT.	Confira os parâmetros Ethernet IoT de fábrica ou a configuração aplicada, conectividade física e uso do protocolo MQTT JSON/HTTPS conforme a arquitetura.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL1306 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL1306 e para que serve?

É um IO-Link Master da ifm com interface PROFINET, destinado a integrar dispositivos IO-Link à automação de campo. Também especifica comunicação IoT por MQTT JSON.

Quantos dispositivos IO-Link posso conectar e o que acompanha?

O módulo tem 8 portas Classe A. A ficha informa uma peça por embalagem, mas não detalha cabos ou outros acessórios incluídos.

Ele funciona em uma rede que não usa PROFINET?

A interface de campo especificada é PROFINET. A ficha também lista MQTT JSON para Ethernet IoT, mas não confirma suporte a outros protocolos de campo.

Posso usar o AL1306 com alimentação fora de 20 a 30 V DC?

A ficha especifica operação de 20…30 V DC (US; para SELV/PELV). Não há base na ficha para afirmar operação fora dessa faixa.

O módulo não aparece no PROFINET; o que verifico antes de trocar?

Confira alimentação, conexão Ethernet M12 e parâmetros de rede configurados. Compare o diagnóstico da rede com as configurações PROFINET indicadas no datasheet.

Um dispositivo IO-Link conectado não comunica; qual é a causa provável?

Verifique compatibilidade do dispositivo e da porta, cabeamento e taxa COM suportada. O master indica IO-Link revisão 1.1 e taxas COM1, COM2 e COM3.

É melhor comprar o AL1306 ou procurar um módulo com mais portas?

O AL1306 oferece 8 portas IO-Link Classe A. Se o projeto exigir mais portas neste módulo, selecione uma alternativa cuja quantidade seja confirmada na documentação do fabricante.

Quando devo escolher este modelo em vez de outro master IO-Link?

Escolha-o quando os requisitos incluírem PROFINET, até 8 portas Classe A e alimentação de 20…30 V DC. Para outro protocolo, número de portas ou faixa elétrica, compare as especificações dos modelos disponíveis.

Que cuidados devo ter na instalação?

Confirme a montagem na parede traseira, a alimentação SELV/PELV e as conexões Ethernet M12 conforme o datasheet. Respeite os limites de corrente e consulte o desenho dimensional para planejar o espaço.

Como confirmar a pinagem e a ligação antes de energizar?

Consulte o datasheet oficial do AL1306 para a pinagem e o esquema elétrico; a ficha resumida não fornece esses detalhes. Não deduza a atribuição dos pinos apenas pelo tipo de conector.

GLOSSÁRIO TÉCNICO

IO-Link Master

Dispositivo que conecta dispositivos IO-Link à rede de automação e gerencia a comunicação nas portas disponíveis. (Ref.: revisão IO-Link 1.1)

PROFINET

Protocolo Ethernet industrial especificado para a comunicação de campo do AL1306. (Ref.: PROFINET 100Base-TX, 100 MBit/s)

Porta Classe A

Tipo de porta IO-Link identificado para as oito conexões do módulo. (Ref.: 8 portas Classe A)

MQTT JSON

Protocolo e formato de dados indicados para a função Ethernet Internet of Things. (Ref.: Ethernet IoT — MQTT JSON)

SELV/PELV

Condição de alimentação indicada para a faixa de tensão de operação do produto. (Ref.: 20…30 V DC)
