IO-Link Master ifm AL1304 - PROFINET 4 Portas IP67

Pré-visualizar: AL1304 IFM - IO-Link Master ifm PROFINET Módulo E/S industrial 4 Portas IP67

AL1304 IFM - IO-Link Master ifm PROFINET Módulo E/S industrial 4 Portas IP67

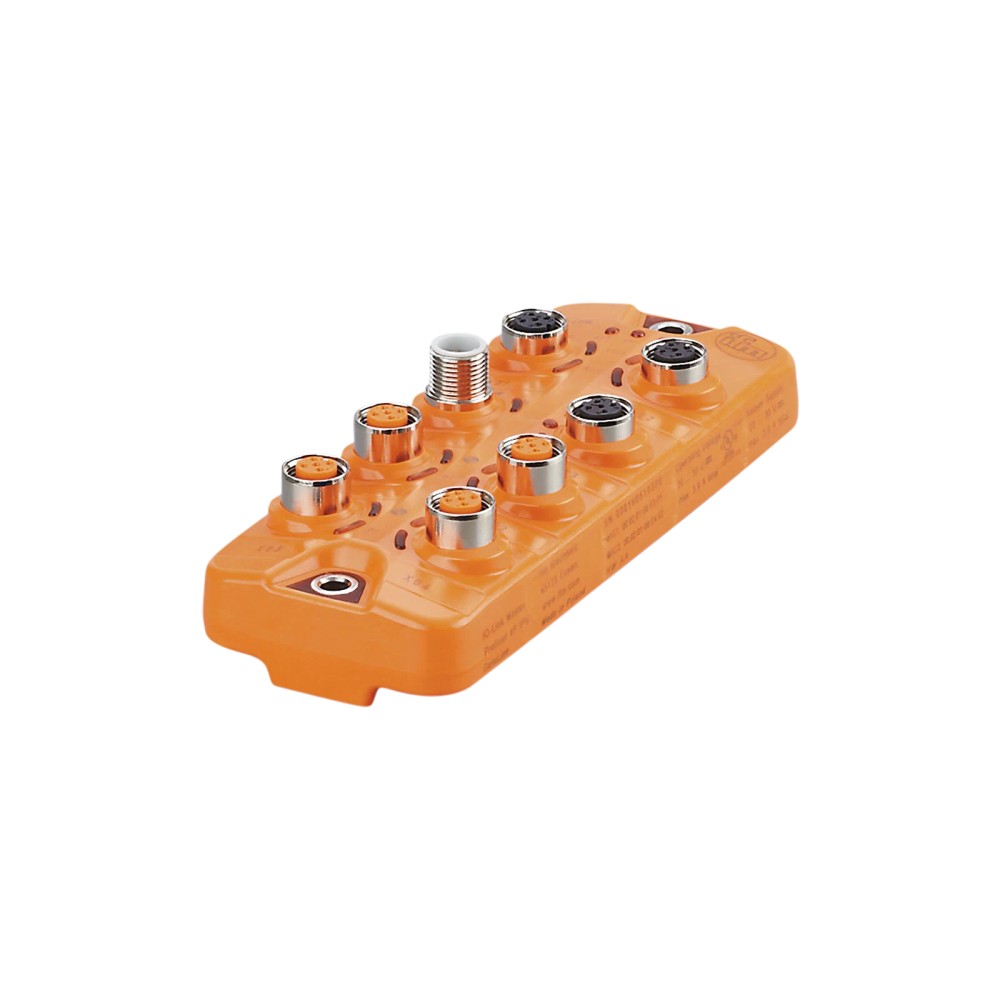

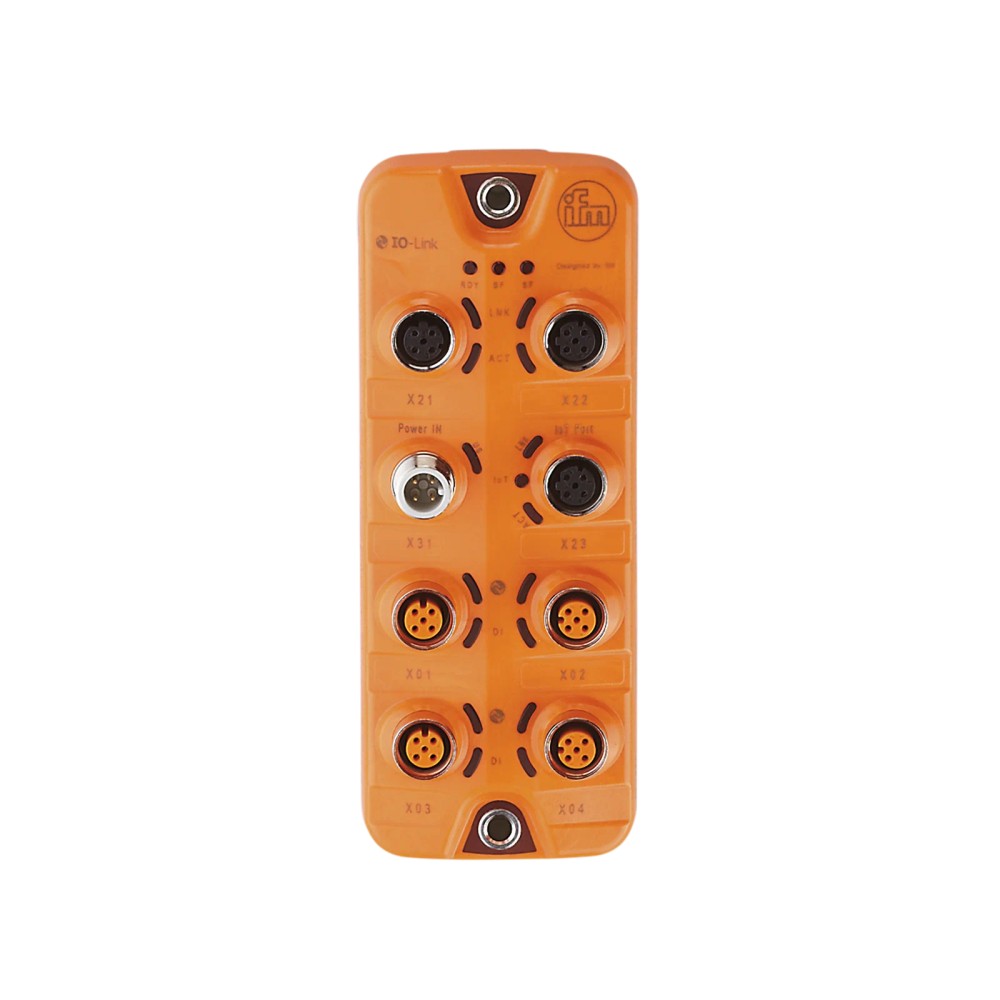

Imagem meramente ilustrativa

R$ 3.925,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1304
EAN: 4021179348867
NCM do produto: 85176299

Destaques do Produto Protocolo de automação...mais

Fechar menu

Saiba mais sobre: "AL1304 IFM - IO-Link Master ifm PROFINET Módulo E/S industrial 4 Portas IP67"

Destaques do Produto

Protocolo de automação

PROFINET

Tecnologia de dispositivos

IO-Link, revisão 1.1

Quantidade de portas IO-Link

4, Classe A

Alimentação

20...30 V DC

Conexão Ethernet

2 x M12, codificação D, 4 contatos

Proteção declarada

IP65, IP66 e IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AL1304 ifm — IO-Link Master DataLine com interface PROFINET, 4 portas, IP65/IP66/IP67

O AL1304 é um mestre IO-Link para aplicações de campo, com interface PROFINET e quatro portas IO-Link Classe A. Ele conecta dispositivos IO-Link ao sistema de automação e também oferece comunicação Ethernet para IoT por MQTT JSON. Opera com alimentação de 20 a 30 V DC e possui proteção IP65, IP66 e IP67.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	AL1304
Função	Mestre IO-Link com interface PROFINET
Portas IO-Link	4 portas Classe A
Protocolo de campo	PROFINET
Protocolo IoT	MQTT JSON; segurança HTTPS
Entradas e saídas digitais	8 entradas e 4 saídas; 8 pontos configuráveis no total
Alimentação	20...30 V DC
Proteção do invólucro	IP65, IP66 e IP67
Temperatura ambiente de operação	-25...60 °C
Dimensões e massa	152 x 59,3 x 38,4 mm; 311,6 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Redes de automação que utilizam PROFINET e precisam integrar dispositivos IO-Link por quatro portas Classe A.
Aplicações de campo que requerem comunicação IO-Link revisão 1.1 e alimentação de 20...30 V DC.
Instalações que utilizam Ethernet para PROFINET e comunicação IoT por MQTT JSON, respeitando os requisitos de rede e segurança do projeto.
Montagem em ambiente cuja temperatura de operação esteja entre -25 e 60 °C e cujos requisitos de proteção sejam compatíveis com IP65, IP66 ou IP67.

⚠ Considere outro se precisa de:

Não selecionar para uma rede que exija um protocolo de campo diferente de PROFINET sem confirmar a compatibilidade por meio de uma interface ou arquitetura adicional.
Não utilizar como substituto de uma fonte de alimentação: o produto requer alimentação de 20...30 V DC.
Não exceder a carga máxima declarada de 300 mA por saída nem a capacidade total de 3,6 A da alimentação dos sensores US.
Não presumir que a proteção IP permite qualquer exposição química ou condição ambiental; verificar os requisitos do local e as condições de instalação no datasheet.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: módulo E/S para aplicações de campo, com comunicação PROFINET e integração de dispositivos IO-Link por quatro portas Classe A.
Possibilidade de uso em redes PROFINET com topologia de linha ou anel, pois ambas são listadas como compatíveis na ficha.
Possibilidade de comunicação IoT por MQTT JSON com HTTPS, conforme os protocolos indicados; a configuração da rede depende do projeto e dos parâmetros do sistema.
A operação deve permanecer entre -25 e 60 °C e respeitar a alimentação de 20...30 V DC, a carga máxima de 300 mA por saída e a capacidade total US de 3,6 A.
A ficha declara IP65, IP66 e IP67; a adequação a lavagem, imersão, agentes químicos ou outras condições específicas deve ser avaliada conforme o datasheet e a instalação.

COMO ESCOLHER

Antes de comprar o AL1304 ifm — IO-Link Master DataLine com interface PROFINET, 4 portas, IP65/IP66/IP67, verifique estes pontos:

Escolha o AL1304 quando

O projeto usar PROFINET, exigir até quatro portas IO-Link Classe A e operar com alimentação de 20...30 V DC. A comunicação IoT disponível é MQTT JSON, com segurança HTTPS.

Avalie outra arquitetura quando

O controlador ou a rede não utilizar PROFINET e não houver uma interface de integração compatível definida no projeto. O contexto não especifica suporte nativo a outros protocolos de campo.

Verifique os limites elétricos antes de especificar

Confirme a corrente exigida por cada saída e a carga total dos sensores: a ficha informa máximo de 300 mA por saída e capacidade total de 3,6 A para US.

Confira as interfaces físicas do sistema

A ficha especifica Ethernet por 2 conectores M12 codificação D, IO-Link por 4 conectores M12 codificação A e alimentação por conectores M12. Confirme conectores, cabos e pinagem no datasheet antes da montagem.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	IO-Link master com interface PROFINET	Tipo de produto declarado na ficha.
Descrição do anúncio	Kit inicial mestre IO-Link DataLine	Descrição nos dados básicos do anúncio.
Aplicação	Módulo E/S para aplicações de campo	Aplicação informada no cadastro técnico.
Categoria	Comunicação industrial; módulo E/S / IO-Link Master	Classificação do produto.
Marca	ifm	Fabricante indicado no anúncio.
SKU / Part Number	AL1304	Identificação do produto.
GTIN	4021179348867	Código global de identificação declarado.
NCM	8517.62.99	Classificação fiscal informada no cadastro.

Alimentação e dados elétricos
Tensão de operação	20...30 V DC (US; para SELV/PELV)	Faixa de alimentação declarada.
Consumo de corrente	300...3900 mA (US)	Faixa informada para o consumo pela alimentação US.
Capacidade de carga total da alimentação do sensor US	3,6 A	Limite total informado para a alimentação dos sensores.
Carga máxima por saída	300 mA	Limite de corrente declarado por saída.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Proteção contra curto-circuito	Sim	A ficha declara proteção contra curto-circuitos.
Nível de comutação Low	0...5 V	Faixa lógica Low declarada.
Nível de comutação High	11...30 V	Faixa lógica High declarada.

Entradas e saídas
Quantidade de entradas digitais	8 (IO-Link Port Class A: 4 x 2)	Entradas indicadas para as quatro portas Classe A.
Quantidade de saídas digitais	4 (IO-Link Port Class A: 4 x 1)	Saídas indicadas para as quatro portas Classe A.
Quantidade total de entradas e saídas	8 configuráveis	Quantidade total configurável conforme a ficha; não confundir com os totais específicos de entradas e saídas também listados.

Interfaces e protocolos
Interface de comunicação	Ethernet; IO-Link	Interfaces de comunicação declaradas.
Protocolo Ethernet de campo	PROFINET	Protocolo de automação informado.
Taxa PROFINET	100 MBit/s	Taxa declarada para PROFINET.
Padrão PROFINET	100Base-TX	Padrão de transmissão declarado.
Recursos PROFINET	IO-Link Integration Edition 2; CC-C (IRT-Switch); redundância S2; Netload Class III; CiR; SNMP; MRP	Recursos e classes listados na ficha do fabricante.
Topologias de rede compatíveis	Linha e anel	Topologias explicitamente informadas.
Protocolo IoT	MQTT JSON	Protocolo IoT declarado.
Segurança IoT	HTTPS	Segurança declarada para comunicação IoT.
Taxa Ethernet IoT	10 MBit/s; 100 MBit/s	Taxas de transmissão informadas.
Padrões Ethernet IoT	10Base-T; 100Base-TX	Padrões de transmissão informados.
Configurações de fábrica PROFINET	IP 0.0.0.0; máscara 0.0.0.0; gateway 0.0.0.0	Parâmetros de fábrica indicados na ficha.
Configurações de fábrica IoT	IP 169.254.x.x; máscara 255.255.0.0; gateway 0.0.0.0	Parâmetros de fábrica indicados na ficha.

IO-Link
Revisão IO-Link	1.1	Revisão declarada do mestre.
Quantidade de portas Classe A	4	Número de portas IO-Link Classe A.
Taxas de transferência	COM1: 4,8 kBaud; COM2: 38,4 kBaud; COM3: 230,4 kBaud	Taxas de transferência suportadas conforme a ficha.

Conexões elétricas
Ethernet	2 x M12; codificação D; 4 contatos; vedação FKM	Tipo e quantidade de conectores declarados.
IO-Link	4 x M12; codificação A; 4 contatos; vedação FKM	Tipo e quantidade de conectores declarados.
Alimentação IN	1 x M12	Conexão de alimentação de entrada indicada.
Alimentação OUT	1 x M12; vedação FKM	Conexão de alimentação de saída indicada.
Função de alimentação em série	Interface de barramento de campo	Descrição da função na ficha.

Condições ambientais e proteção
Temperatura ambiente de operação	-25...60 °C	Faixa de operação declarada.
Temperatura de armazenamento	-25...85 °C	Faixa de armazenamento declarada.
Umidade relativa máxima	90 %	Limite informado para umidade relativa.
Grau de proteção	IP65, IP66, IP67	Graus de proteção declarados; verificar condições de montagem e uso no datasheet.
Grau de proteção NEMA	6P	Classificação NEMA informada.
Grau de sujidade	2	Grau declarado na ficha.
Fluidos químicos	ISO 16750-5: AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1: AA	Referências e classes químicas listadas no cadastro técnico.
Resistência a choques	DIN EN 60068-2-27	Norma de ensaio declarada; valores de ensaio não foram informados.
Resistência a vibrações	DIN EN 60068-2-64 2009-04; DIN EN 60068-2-6 2008-10	Normas de ensaio declaradas; valores de ensaio não foram informados.
Compatibilidade eletromagnética	EN 61000-6-2; EN 61000-6-4	Normas EMC informadas.

Dados mecânicos e montagem
Dimensões	152 x 59,3 x 38,4 mm	Dimensões declaradas no cadastro.
Peso	311,6 g	Massa informada no dataset do produto.
Formato do invólucro	Retangular	Formato declarado.
Material do invólucro	PA laranja	Material e cor informados.
Material do soquete	Latão niquelado	Material informado para o soquete.
Material da vedação	FKM	Material de vedação declarado.
Acabamento	Plástico fosco	Acabamento informado nos dados do anúncio.
Tipo de montagem	Montagem da parede traseira	Tipo de montagem indicado na ficha.
MTTF	97 anos	Valor informado no dataset; não representa garantia nem vida útil assegurada.

Dados do anúncio
Cor	Laranja	Cor indicada nos dados básicos.
Tipo de conector	Circular metálico	Descrição geral do conector no anúncio; consultar especificações M12 para as interfaces.
Unidades por embalagem	1 peça	Quantidade por embalagem informada.

COMPATIBILIDADE

Comunicação

• PROFINET por Ethernet; 100 MBit/s, padrão 100Base-TX.

• IO-Link revisão 1.1, quatro portas Classe A; taxas COM1 4,8 kBaud, COM2 38,4 kBaud e COM3 230,4 kBaud.

• IoT por MQTT JSON, com segurança HTTPS; Ethernet a 10 ou 100 MBit/s, padrões 10Base-T e 100Base-TX.

• Recursos PROFINET informados: IO-Link Integration Edition 2, Conformance Class C (IRT-Switch), redundância S2, Netload Class III, CiR, SNMP e MRP; topologias de linha e anel.

Conexões

Elétrica Alimentação de 20...30 V DC, para SELV/PELV. Conexões informadas: Ethernet 2 x M12, codificação D, 4 contatos; IO-Link 4 x M12, codificação A, 4 contatos; alimentação IN 1 x M12; alimentação OUT 1 x M12. Vedação FKM indicada para as conexões Ethernet e alimentação OUT; a ficha também informa vedação FKM para IO-Link. Verificar pinagem e cabos no datasheet.

Processo Não há conexão de processo para fluido especificada. Trata-se de um módulo E/S de campo; a montagem indicada é na parede traseira. As conexões para dispositivos e rede são elétricas, por M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Integração de dispositivos IO-Link em uma automação PROFINET	✓	Compatível conforme as quatro portas IO-Link Classe A, revisão 1.1, e a interface PROFINET declaradas.
Aplicação que requer comunicação IoT por MQTT JSON e HTTPS	✓	A ficha declara MQTT JSON e segurança HTTPS para a interface IoT.
Aplicação com alimentação fora de 20...30 V DC	✗	A tensão de operação especificada é 20...30 V DC; a ficha não declara operação fora dessa faixa.
Carga superior a 300 mA em uma saída	✗	A corrente máxima especificada por saída é 300 mA.
Aplicação cuja carga total dos sensores US exceda 3,6 A	✗	A capacidade total de carga da alimentação US declarada é 3,6 A.
Rede que exige protocolo de campo diferente de PROFINET	✗	A ficha deste produto declara PROFINET; não informa suporte nativo a outro protocolo de campo.

INSTALAÇÃO

Como instalar o AL1304 ifm — IO-Link Master DataLine com interface PROFINET, 4 portas, IP65/IP66/IP67

Confirme que a aplicação utiliza PROFINET e que os dispositivos a conectar são compatíveis com IO-Link revisão 1.1 e as portas Classe A.
Verifique a alimentação disponível: 20...30 V DC, para SELV/PELV, e dimensione a corrente respeitando os limites declarados para saídas e alimentação US.
Planeje a montagem na parede traseira e confira espaço, orientação e dimensões no desenho dimensional do fabricante.
Conecte a alimentação IN, a alimentação OUT quando necessária, os cabos Ethernet M12 codificação D e os dispositivos IO-Link M12 codificação A conforme o projeto.
Configure a rede PROFINET e, quando aplicável, os parâmetros Ethernet/IoT; consulte o datasheet para endereçamento e detalhes de configuração.
Antes de energizar, confira pinagem, assentamento dos conectores e condições de vedação; valide a comunicação e os sinais de entrada/saída durante o comissionamento.

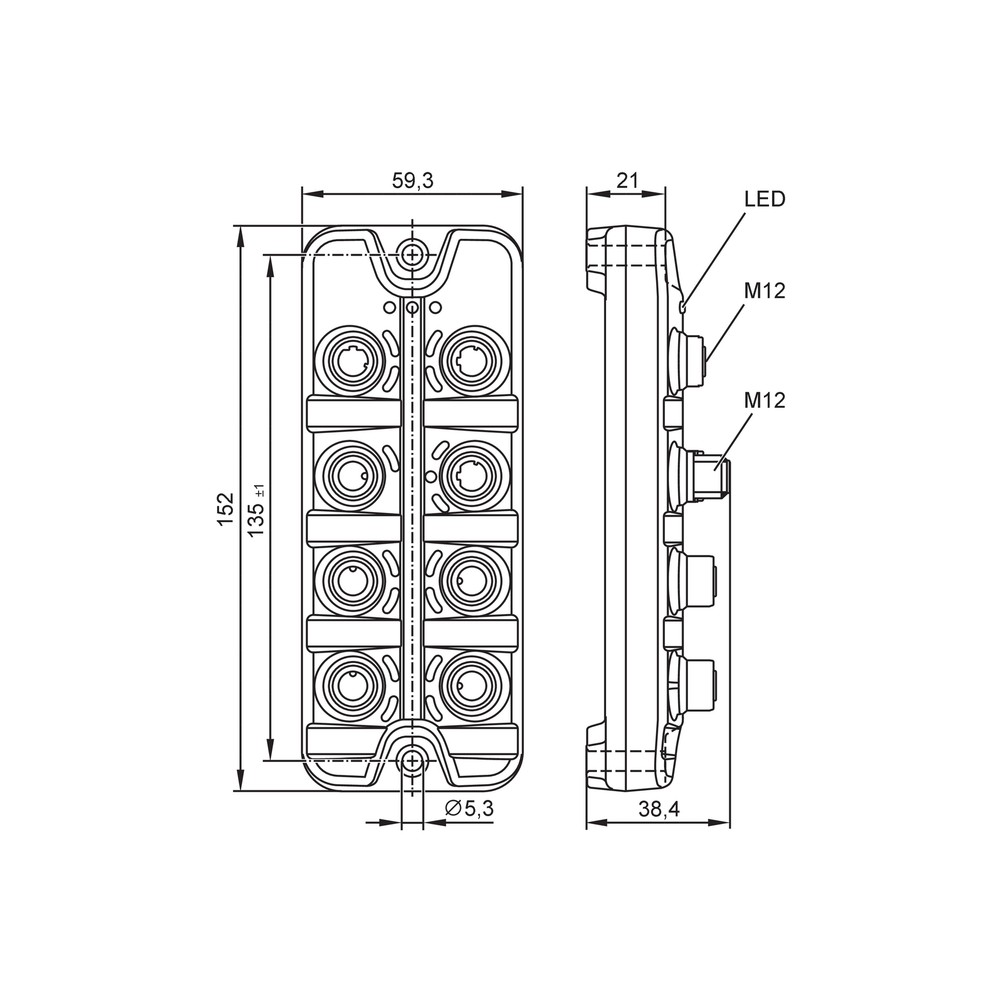

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O mestre não aparece na rede PROFINET.	Alimentação ausente ou fora da faixa, conexão Ethernet M12 incorreta ou configuração de rede incompatível.	Meça a alimentação nos limites declarados, confira o assentamento dos conectores e valide endereçamento e parâmetros PROFINET no projeto.
Um dispositivo IO-Link não comunica em uma porta.	Conector M12 ou cabo com pinagem incompatível, dispositivo não configurado para a porta ou falha de alimentação/conexão.	Confira a codificação A e a pinagem no datasheet, teste a conexão e verifique o estado da porta e a configuração do dispositivo.
A saída não comuta ou a carga apresenta funcionamento irregular.	Carga acima do limite de 300 mA por saída, alimentação fora da faixa ou curto-circuito na carga/cabeamento.	Meça a corrente da carga, confirme 20...30 V DC e inspecione o cabeamento e a carga quanto a curto-circuito.
A comunicação IoT não é estabelecida.	Parâmetros de rede, endereço ou configuração de segurança incompatíveis com o ambiente MQTT JSON/HTTPS.	Confira conectividade Ethernet, endereçamento e configuração do serviço conforme o datasheet e os requisitos da rede.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL1304 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL1304 e para que serve?

É um mestre IO-Link com interface PROFINET para aplicações de campo. Permite integrar dispositivos IO-Link ao sistema de automação por quatro portas Classe A.

Com quais protocolos e dispositivos ele trabalha?

A ficha declara PROFINET, IO-Link revisão 1.1 e IoT por MQTT JSON com HTTPS. A compatibilidade de cada dispositivo IO-Link depende de sua interface e configuração.

O produto acompanha cabos, conectores ou dispositivos IO-Link?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Confirme com o fornecedor o conteúdo efetivo da embalagem antes da compra.

Posso ligar uma carga que consome mais de 300 mA em uma saída?

Não: o limite declarado é 300 mA por saída. Verifique também a capacidade total de 3,6 A da alimentação US.

Posso usar o AL1304 em uma rede que não seja PROFINET?

A interface de campo declarada é PROFINET. A ficha não confirma suporte nativo a outros protocolos de campo.

Serve para alimentar cargas com tensão diferente de 20...30 V DC?

A ficha especifica alimentação de 20...30 V DC para SELV/PELV. Não há evidência de operação fora dessa faixa.

O mestre está ligado, mas não aparece no PROFINET; o que verifico antes de trocar?

Confira a alimentação, os conectores Ethernet M12 e os parâmetros de rede. Verifique também a configuração do dispositivo no projeto PROFINET.

Uma porta IO-Link não comunica; qual pode ser a causa?

Pode haver incompatibilidade de cabo ou pinagem, falta de alimentação ou configuração incorreta da porta ou do dispositivo. Confira a conexão M12 codificação A e a configuração no datasheet e no projeto.

Como escolho entre este mestre e um modelo com outra interface?

Escolha o AL1304 quando o projeto exigir PROFINET, quatro portas IO-Link Classe A e comunicação IoT MQTT JSON. Se a rede exigir outro protocolo de campo, selecione uma solução cuja ficha declare esse protocolo.

Que cuidados devo ter na instalação e no comissionamento?

Respeite a faixa de alimentação, os limites de corrente e o tipo de conector de cada interface. Consulte o datasheet para pinagem, configuração e condições de vedação; a ficha não lista ferramentas específicas.

GLOSSÁRIO TÉCNICO

IO-Link

Tecnologia de comunicação indicada para a conexão entre o mestre e dispositivos de campo. (Ref.: revisão IO-Link 1.1)

PROFINET

Protocolo Ethernet industrial declarado para comunicação com o sistema de automação. (Ref.: 100Base-TX; 100 MBit/s)

Porta Classe A

Tipo de porta IO-Link declarado para as quatro conexões do mestre. (Ref.: 4 portas Classe A)

MQTT JSON

Protocolo IoT e formato de dados indicados na interface Ethernet do produto. (Ref.: MQTT JSON; HTTPS)

IP67

Grau de proteção declarado para o invólucro; a aplicação deve respeitar as condições de instalação indicadas pelo fabricante. (Ref.: IP65, IP66 e IP67)

Ligações relacionadas com "AL1304 IFM - IO-Link Master ifm PROFINET Módulo E/S industrial 4 Portas IP67"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "AL1304 IFM - IO-Link Master ifm PROFINET Módulo E/S industrial 4 Portas IP67"

Para avaliar, preencha:

Ligações relacionadas com
