IO-Link Master ifm AL1304 - 4 Portas PROFINET

Pré-visualizar: AL1304 IFM - IO-Link Master ifm Automação Industrial PROFINET 4 Portas IP67

AL1304 IFM - IO-Link Master ifm Automação Industrial PROFINET 4 Portas IP67

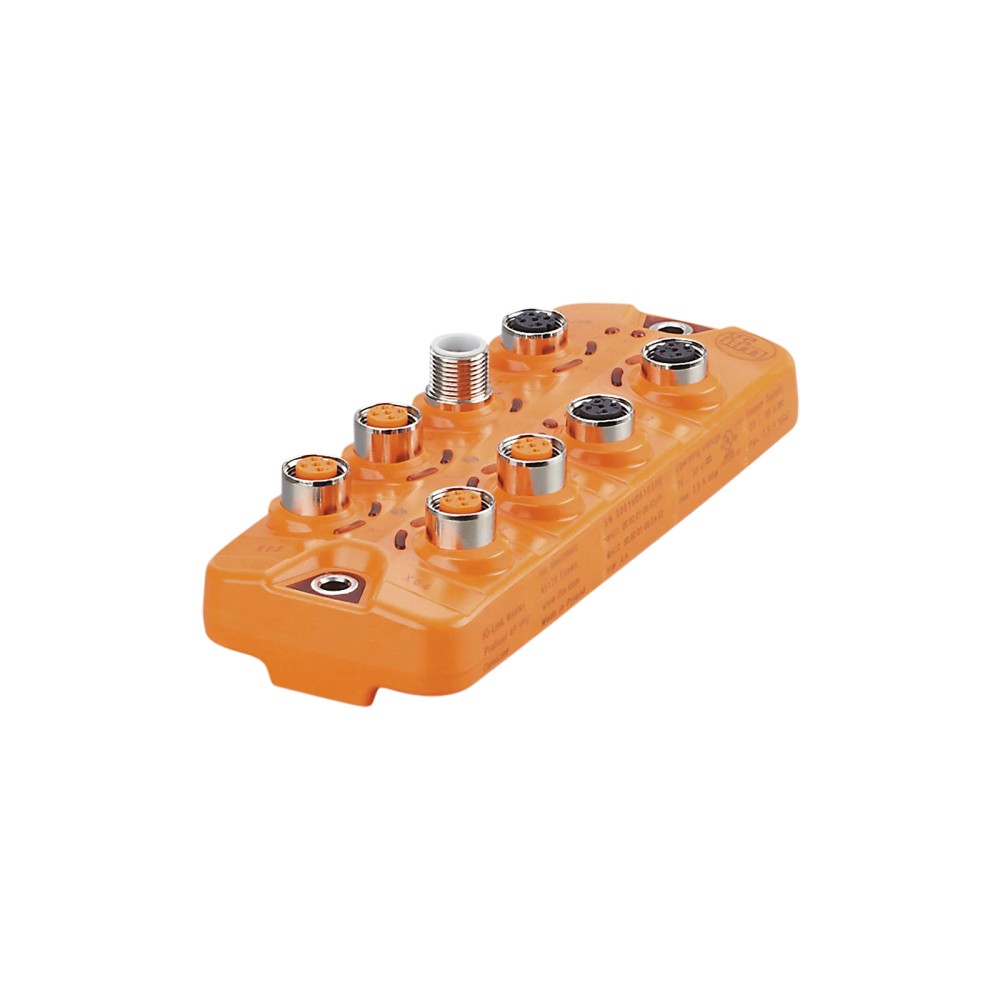

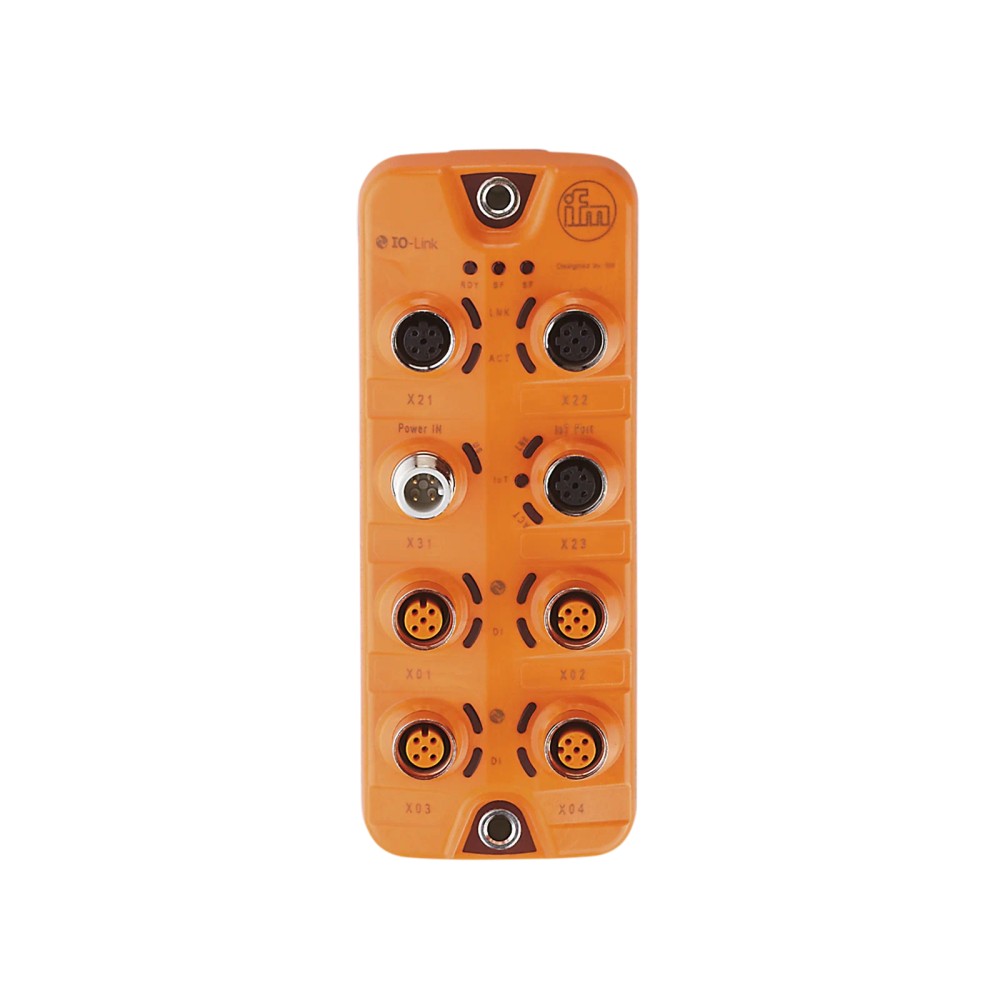

Imagem meramente ilustrativa

R$ 3.925,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1304
EAN: 4021179348867
NCM do produto: 85176299

Destaques do Produto Protocolo de campo...mais

Fechar menu

Saiba mais sobre: "AL1304 IFM - IO-Link Master ifm Automação Industrial PROFINET 4 Portas IP67"

Destaques do Produto

Protocolo de campo

PROFINET

Número de portas IO-Link

4, Classe A

Alimentação

20 a 30 V DC

Conectores Ethernet

2 x M12, codificação D

Proteção do invólucro

IP65, IP66 e IP67

Montagem

Montagem da parede traseira

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AL1304 ifm — IO-Link Master DataLine com interface PROFINET, 4 portas, IP67

O AL1304 é um mestre IO-Link para aplicações de campo, com interface PROFINET e comunicação IoT por MQTT JSON. Permite conectar até quatro dispositivos IO-Link nas portas Classe A e integra dados ao sistema de automação por Ethernet. Possui proteção IP65, IP66 e IP67, alimentação de 20 a 30 V DC e conectores M12.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	IO-Link Master, revisão 1.1
Interface de rede industrial	PROFINET, 100 Mbit/s
Portas IO-Link	4 portas Classe A
Entradas digitais	8; 4 portas x 2
Saídas digitais	4; 4 portas x 1
Alimentação	20 a 30 V DC (US; para SELV/PELV)
Proteção	IP65, IP66 e IP67
Temperatura ambiente de operação	-25 a 60 °C
Conexões	2 x M12 Ethernet, codificação D; 4 x M12 IO-Link, codificação A; alimentação IN e OUT por M12
Dimensões e peso	152 x 59,3 x 38,4 mm; 311,6 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação com controlador ou rede PROFINET compatível e necessidade de concentrar dispositivos IO-Link em um módulo de campo.
Instalações que utilizem até quatro dispositivos IO-Link nas portas Classe A do mestre.
Aplicações de campo cuja alimentação esteja entre 20 e 30 V DC e cuja temperatura ambiente de operação esteja entre -25 e 60 °C.
Instalações que requeiram comunicação IoT por MQTT JSON, conforme configuração do sistema.

⚠ Considere outro se precisa de:

Não selecionar quando a rede exigida não for PROFINET e não houver equipamento de integração compatível; as interfaces informadas são PROFINET, Ethernet e IO-Link.
Não selecionar para dispositivos que exijam portas IO-Link Classe B: a ficha especifica quatro portas Classe A.
Não operar fora da alimentação de 20 a 30 V DC ou da faixa ambiente de -25 a 60 °C indicadas na ficha.
Não tratar o produto como conexão direta de processo para fluido; é um módulo de E/S de campo e a ficha não especifica conexão de processo.

APLICAÇÕES E USO

Uso comprovado pela ficha: módulo de E/S para aplicações de campo, com integração de dispositivos IO-Link por quatro portas Classe A e comunicação PROFINET.
Possibilidade de aplicação: concentrar sinais de sensores e atuadores IO-Link em uma rede PROFINET; confirme a compatibilidade de cada dispositivo, a carga por saída e o orçamento de corrente antes do projeto.
Possibilidade de aplicação: disponibilizar dados por MQTT JSON para uma integração IoT; a ficha informa o protocolo, mas não define arquitetura, software ou configuração do sistema.
A operação deve respeitar a faixa ambiente de -25 a 60 °C, a alimentação de 20 a 30 V DC e as condições de instalação necessárias para o grau de proteção declarado.

COMO ESCOLHER

Antes de comprar o AL1304 ifm — IO-Link Master DataLine com interface PROFINET, 4 portas, IP67, verifique estes pontos:

Escolha o AL1304 quando

O projeto requer um IO-Link Master com quatro portas Classe A, integração PROFINET e montagem em campo, dentro da faixa de alimentação de 20 a 30 V DC e temperatura ambiente de -25 a 60 °C.

Avalie outra configuração quando

A rede de controle exigir protocolo diferente de PROFINET, o dispositivo conectado requerer porta Classe B ou a quantidade de portas necessária exceder quatro. Confirme no datasheet do fabricante os requisitos de integração e conexão dos dispositivos antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	AL1304	Código do produto e part number informados na ficha.
Tipo de produto	IO-Link Master com interface PROFINET	Função declarada para o módulo.
Descrição do conjunto	Kit inicial mestre IO-Link DataLine	Descrição do anúncio; não detalha conteúdo adicional do kit.
Aplicação	Módulo E/S para aplicações de campo	Aplicação declarada na ficha.
Categoria	Comunicação industrial	Classificação do produto no anúncio.
Marca	ifm	Fabricante informado.
GTIN	4021179348867	Identificador comercial informado.
NCM	8517.62.99	Classificação fiscal informada na ficha.

Alimentação e dados elétricos
Tensão de operação	20 a 30 V DC (US; para SELV/PELV)	Faixa de operação especificada.
Consumo de corrente	300 a 3900 mA (US)	Faixa informada para a alimentação US.
Capacidade de carga total da alimentação do sensor US	3,6 A	Capacidade total declarada para US.
Carga máxima por saída	300 mA	Limite informado por saída.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra curto-circuitos	Sim	A ficha declara proteção para saídas e entradas digitais.
Nível de comutação Low	0 a 5 V	Faixa de nível lógico baixo indicada.
Nível de comutação High	11 a 30 V	Faixa de nível lógico alto indicada.

Entradas e saídas
Quantidade total de entradas e saídas	8 configuráveis	Quantidade total indicada como configurável.
Entradas digitais	8 (4 portas IO-Link Classe A x 2)	Distribuição especificada pela ficha.
Saídas digitais	4 (4 portas IO-Link Classe A x 1)	Distribuição especificada pela ficha.
Resistência a curto-circuito das entradas digitais	Sim	Proteção declarada para as entradas digitais.

IO-Link
Revisão IO-Link	1.1	Versão informada para o mestre.
Quantidade de portas Classe A	4	Número de portas IO-Link especificado.
Taxas de transferência	COM1: 4,8 kBaud; COM2: 38,4 kBaud; COM3: 230,4 kBaud	Modos de transferência indicados na ficha.
Conexão das portas IO-Link	4 x M12, codificação A, 4 contatos, vedação FKM	Especificação elétrica e mecânica do conector.

Interfaces e comunicação Ethernet
Protocolos de comunicação	PROFINET; MQTT JSON; Ethernet; IO-Link	Protocolos e interfaces declarados.
Conexão Ethernet	2 x M12, codificação D, 4 contatos, vedação FKM	Conexões Ethernet especificadas.
PROFINET: padrão e taxa de transmissão	100Base-TX; 100 Mbit/s	Características de transmissão informadas.
PROFINET: recursos	IO-Link Integration Edition 2; CC-C (IRT-Switch); redundância S2; Netload Class III; CiR; SNMP; MRP	Recursos de integração PROFINET listados na ficha.
Topologias compatíveis	Linha e anel	Topologias de rede declaradas para PROFINET.
Configuração PROFINET de fábrica	IP 0.0.0.0; máscara 0.0.0.0; gateway 0.0.0.0	Valores padrão informados.
IoT: padrão e taxas de transmissão	10Base-T e 100Base-TX; 10 Mbit/s e 100 Mbit/s	Características Ethernet indicadas para IoT.
IoT: protocolo e segurança	MQTT JSON; HTTPS	Protocolo e segurança listados na ficha.
Configuração IoT de fábrica	IP 169.254.x.x; máscara 255.255.0.0; gateway 0.0.0.0	Valores padrão informados para a interface IoT.

Conexões de alimentação
Alimentação IN	1 x M12	Conexão de entrada de alimentação indicada.
Alimentação OUT	1 x M12; vedação FKM	Conexão de saída de alimentação indicada.
Função de alimentação em série	Interface de barramento de campo	Descrição da função apresentada na ficha.

Condições ambientais e proteção
Grau de proteção	IP65, IP66 e IP67	Graus declarados pelo fabricante; observar as condições de instalação do datasheet.
Grau de proteção NEMA	NEMA 250 6P	Classificação informada na ficha.
Temperatura ambiente de operação	-25 a 60 °C	Faixa operacional especificada.
Temperatura de armazenamento	-25 a 85 °C	Faixa de armazenamento informada.
Umidade relativa máxima	90%	Limite declarado na ficha.
Grau de sujidade	2	Condição de poluição especificada.
Compatibilidade química declarada	ISO 16750-5: AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1: AA	Referências e classes listadas na ficha; consultar o fabricante para validar o meio específico.
EMC	EN 61000-6-2; EN 61000-6-4	Normas EMC informadas.
Resistência a choques	DIN EN 60068-2-27	Norma de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-64: 2009-04; DIN EN 60068-2-6: 2008-10	Normas de ensaio listadas na ficha.

Dados mecânicos e montagem
Dimensões	152 x 59,3 x 38,4 mm	Dimensões externas informadas.
Peso	311,6 g	Peso informado no conjunto de dados do catálogo.
Formato do invólucro	Retangular	Formato informado.
Material do invólucro	PA laranja	Material indicado para o invólucro.
Material do soquete	Latão niquelado	Material indicado para o soquete.
Material da vedação	FKM	Material especificado para as conexões descritas.
Tipo de montagem	Montagem da parede traseira	Tipo de montagem informado na ficha.
MTTF	97 anos	Valor declarado no conjunto de dados; não representa garantia nem vida útil garantida.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• PROFINET; Ethernet 100Base-TX, 100 Mbit/s.

• IO-Link revisão 1.1; quatro portas Classe A.

• MQTT JSON para comunicação IoT; Ethernet a 10 ou 100 Mbit/s.

• Taxas de transferência IO-Link: COM1 4,8 kBaud, COM2 38,4 kBaud e COM3 230,4 kBaud.

• Recursos PROFINET informados: IO-Link Integration Edition 2, Conformance Class C (IRT-Switch), redundância S2, Netload Class III, CiR, SNMP e MRP; topologias linha e anel.

Conexões

Elétrica Alimentação de 20 a 30 V DC (US; para SELV/PELV). Conexão de alimentação IN por 1 x M12 e OUT por 1 x M12, com vedação FKM indicada para OUT. Ethernet por 2 x M12, codificação D, 4 contatos e vedação FKM. Portas IO-Link por 4 x M12, codificação A, 4 contatos e vedação FKM. A ficha informa carga máxima de 300 mA por saída e capacidade de carga total US de 3,6 A.

Processo Não especificada na ficha; o AL1304 é um módulo de E/S de campo, não há conexão de processo para fluido informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede de automação PROFINET com dispositivos IO-Link Classe A	✓	Compatível segundo a ficha: interface PROFINET e quatro portas IO-Link Classe A.
Dispositivos IO-Link Classe B	✗	A ficha identifica as quatro portas como Classe A; não informa suporte a Classe B.
Rede que exige Ethernet PROFINET a 100 Mbit/s e topologia linha ou anel	✓	A ficha indica 100Base-TX a 100 Mbit/s e topologias linha e anel.
Alimentação fora de 20 a 30 V DC	✗	A faixa de tensão de operação informada é 20 a 30 V DC.
Instalação com temperatura ambiente fora de -25 a 60 °C	✗	A faixa de temperatura ambiente de operação informada é -25 a 60 °C.
Conexão direta a uma linha de processo com fluido	✗	A ficha caracteriza o produto como módulo de E/S de campo e não informa conexão de processo.

INSTALAÇÃO

Como instalar o AL1304 ifm — IO-Link Master DataLine com interface PROFINET, 4 portas, IP67

Confirme que o equipamento de controle utiliza PROFINET e que os dispositivos IO-Link previstos são compatíveis com portas Classe A.
Planeje a montagem conforme o tipo de montagem indicado e consulte o desenho dimensional para verificar espaço e orientação.
Instale e fixe o módulo na parede traseira, respeitando os requisitos mecânicos da máquina ou painel.
Conecte a alimentação IN e, se aplicável, a alimentação OUT pelos conectores M12 correspondentes; mantenha a alimentação dentro da faixa especificada.
Conecte a rede Ethernet PROFINET às tomadas M12 codificadas D e os dispositivos IO-Link às portas M12 codificadas A; consulte o datasheet para pinagem e cabos adequados.
Energize o sistema, configure os parâmetros de rede e valide a comunicação PROFINET e IO-Link conforme os procedimentos do fabricante.

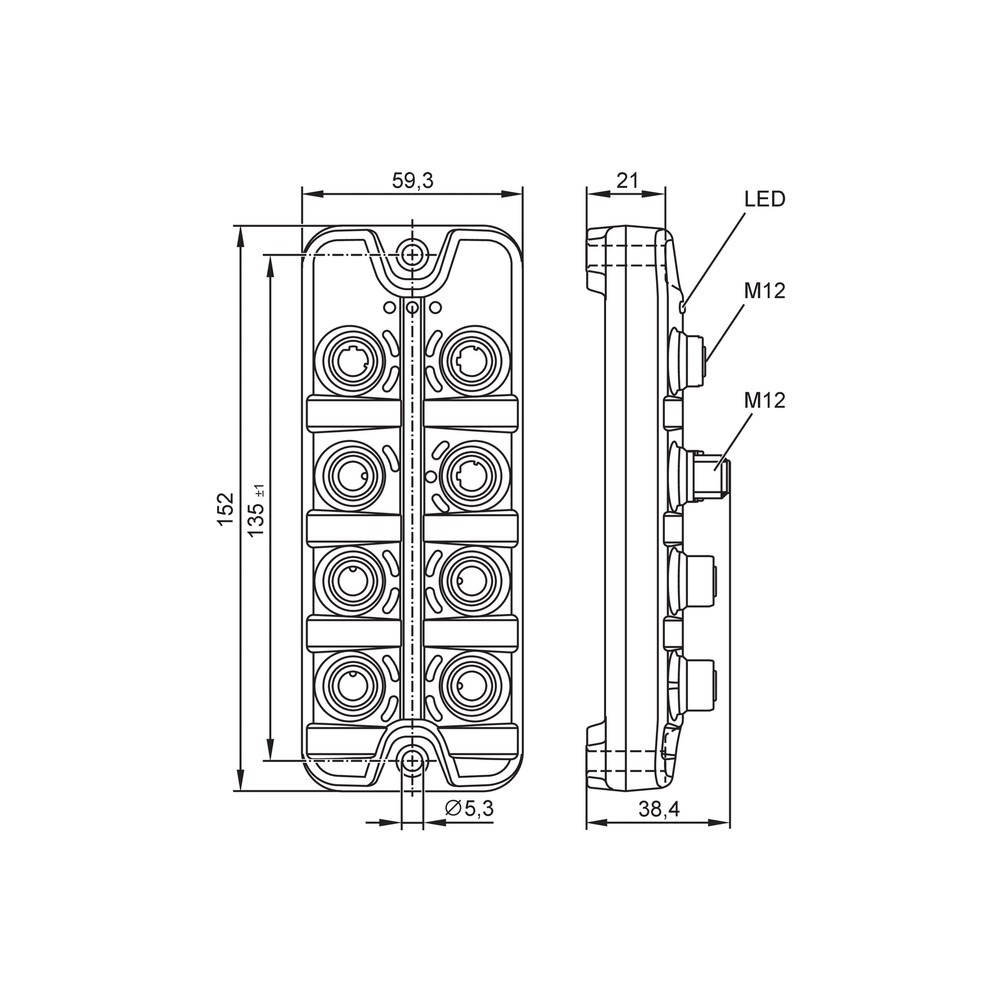

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não aparece na rede PROFINET.	Alimentação ausente ou fora da faixa especificada, conexão Ethernet M12 incorreta ou parâmetros de rede incompatíveis.	Verifique a alimentação de 20 a 30 V DC, o encaixe dos conectores Ethernet M12 codificados D e a configuração de rede; compare os parâmetros com o datasheet.
Um dispositivo IO-Link conectado não estabelece comunicação.	Conexão na porta incorreta, incompatibilidade do dispositivo com Classe A ou configuração IO-Link não correspondente.	Confirme que o dispositivo está em uma das quatro portas Classe A, revise a conexão M12 codificada A e confira revisão e taxa de transferência no projeto.
Entradas ou saídas apresentam estado inesperado.	Sinal nos níveis Low/High fora das faixas declaradas, sobrecarga da saída ou ligação incorreta.	Meça o sinal e compare com Low de 0 a 5 V e High de 11 a 30 V; verifique também o limite de 300 mA por saída.
A comunicação fica intermitente em ambiente de campo.	Conexão ou vedação inadequada, alimentação instável ou operação fora das condições ambientais especificadas.	Inspecione o assentamento dos conectores e vedações, confira a alimentação e confirme que temperatura e condições de instalação estão dentro dos limites do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL1304 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL1304 e para quem ele serve?

É um IO-Link Master com interface PROFINET para aplicações de campo. Serve a projetos que precisam conectar dispositivos IO-Link Classe A e integrar a comunicação ao sistema PROFINET.

Quantos dispositivos IO-Link posso conectar e quais portas o módulo oferece?

O módulo possui quatro portas IO-Link Classe A. Cada conexão IO-Link utiliza conector M12 codificado A, conforme a ficha.

O AL1304 funciona com dispositivos IO-Link Classe B?

A ficha especifica quatro portas Classe A e não informa suporte a Classe B. Para dispositivos que exijam Classe B, confirme a compatibilidade com o fabricante antes de selecionar.

Posso usar este módulo em uma rede que não seja PROFINET?

A interface de rede industrial especificada é PROFINET. A ficha também informa MQTT JSON para IoT, mas não declara suporte a outros protocolos de controle de campo.

O que vem junto com o produto?

A ficha informa uma unidade por embalagem e descreve o produto como kit inicial mestre IO-Link DataLine, mas não detalha acessórios ou itens adicionais incluídos.

O que verificar se o módulo não comunica com o controlador?

Confira primeiro a alimentação dentro da faixa de 20 a 30 V DC e as conexões Ethernet M12 codificadas D. Depois valide a configuração PROFINET e os parâmetros de rede conforme o datasheet.

Por que uma saída pode não acionar a carga?

Uma causa possível é exceder o limite de 300 mA por saída ou aplicar níveis de sinal fora das faixas especificadas. Meça o sinal e confira a carga antes de substituir o módulo.

Devo comprar o AL1304 ou procurar um mestre com mais portas?

Escolha o AL1304 quando quatro portas Classe A forem suficientes e a integração necessária for PROFINET. Se o projeto exigir mais de quatro portas, avalie outra configuração de mestre.

O que considerar na instalação elétrica?

Use as conexões M12 correspondentes: codificação D para Ethernet e codificação A para IO-Link, além das conexões de alimentação IN/OUT. Consulte o datasheet para pinagem e requisitos de cabeamento.

Este produto é adequado para conexão direta a uma linha de fluido?

Não é descrito como conexão de processo para fluido; a ficha o identifica como módulo de E/S para aplicações de campo. A compatibilidade química listada não substitui uma especificação de conexão de processo.

GLOSSÁRIO TÉCNICO

IO-Link Master

Módulo que estabelece comunicação IO-Link com dispositivos conectados às suas portas. (Ref.: IO-Link Master, revisão 1.1)

PROFINET

Protocolo de comunicação Ethernet industrial especificado para a interface de rede do módulo. (Ref.: PROFINET, 100Base-TX, 100 Mbit/s)

Porta Classe A

Tipo de porta IO-Link indicado para as conexões do módulo; a ficha especifica quatro portas desta classe. (Ref.: 4 portas IO-Link Classe A)

M12 codificação D

Tipo de conexão indicado para as tomadas Ethernet do módulo. (Ref.: 2 x M12, codificação D, 4 contatos)

IP67

Grau de proteção declarado para o invólucro, sujeito às condições de instalação e uso indicadas pelo fabricante. (Ref.: grau de proteção IP65, IP66 e IP67)
