- Referência do fabricante: AL1303
- EAN: 4021179312219
- NCM do produto: 85176299
Destaques do Produto
Rede de campo...mais
Saiba mais sobre: "AL1303 IFM - IO-Link Master ifm DataLine Automação Industrial 8 Portas PROFINET IP69K"
Destaques do Produto
Rede de campo
PROFINET
Número de portas IO-Link
8, classe A, conexão M12
Alimentação
20…28 V DC, SELV/PELV
Conectores Ethernet
3 × M12, codificação D, 4 contatos
Proteção para instalação
IP65/IP66/IP67/IP69K; IP69K condicionado às tampas de aço inoxidável especificadas
Dimensão do módulo
208 × 59,3 × 38,4 mm
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

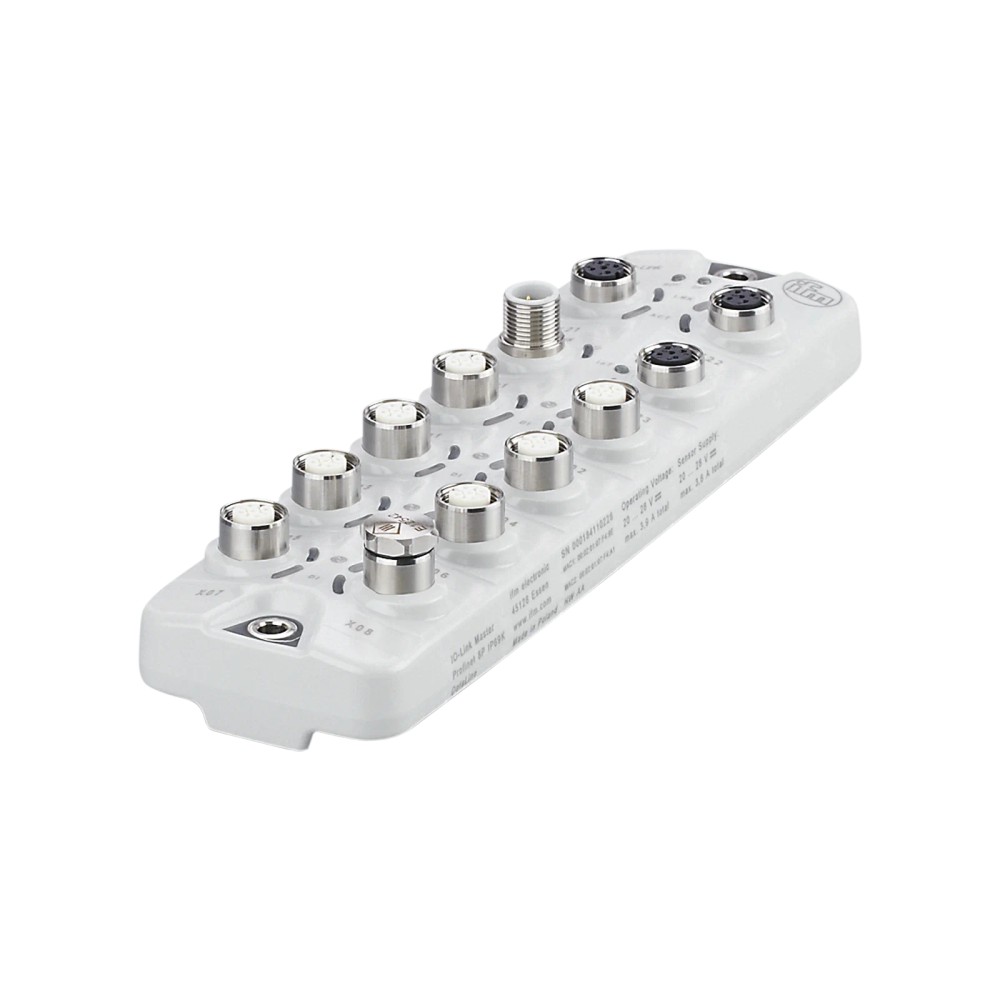

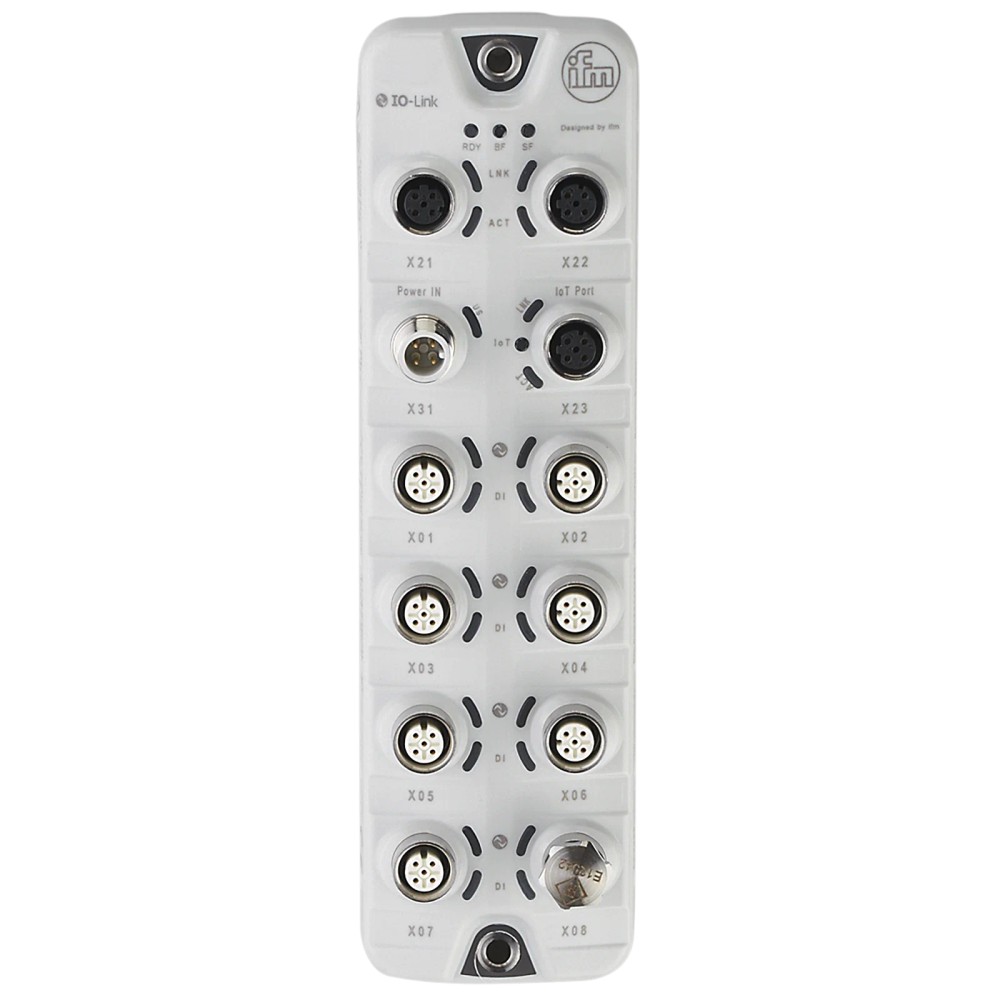

Sobre o AL1303 ifm DataLine — IO-Link Master de 8 portas com interface PROFINET, IP69K
O AL1303 é um mestre IO-Link DataLine para conectar dispositivos IO-Link a uma rede PROFINET em aplicações de campo. Possui 8 portas IO-Link M12, interface PROFINET e proteção IP65, IP66, IP67 e IP69K quando usadas as tampas de proteção de aço inoxidável especificadas. Também oferece comunicação IoT por MQTT JSON. É indicado para sistemas higiênicos dentro das condições elétricas e ambientais especificadas.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de dispositivo | IO-Link Master |
| Interface de comunicação | PROFINET |
| Portas IO-Link | 8 × M12, classe A |
| Conexões Ethernet | 3 × M12, codificação D, 4 contatos |
| Entradas digitais | 16, configuráveis; 8 × 2 por porta IO-Link classe A |
| Saídas digitais | 8; 8 × 1 por porta IO-Link classe A |
| Alimentação de operação | 20…28 V DC, para SELV/PELV |
| Grau de proteção | IP65, IP66, IP67, IP69K; IP69K com tampas de proteção de aço inoxidável |
| Dimensões | 208 × 59,3 × 38,4 mm |
| Temperatura ambiente | −25…60 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sistemas de automação de campo que precisam integrar dispositivos IO-Link à comunicação PROFINET.
- Aplicações higiênicas que exigem o grau IP69K, desde que sejam utilizadas as tampas de proteção de aço inoxidável indicadas.
- Instalações que atendam à alimentação de 20…28 V DC SELV/PELV, à temperatura ambiente de −25…60 °C e às conexões M12 especificadas.
⚠ Considere outro se precisa de:
- Não selecionar quando a rede requerida não for PROFINET ou quando os dispositivos de campo não forem compatíveis com as interfaces IO-Link disponíveis; validar os requisitos do sistema no datasheet.
- Não considerar IP69K garantido sem as tampas de proteção de aço inoxidável especificadas.
- Não aplicar fora da faixa de alimentação ou da temperatura ambiente informadas pelo fabricante.
APLICAÇÕES E USO
- Aplicação declarada: módulo de E/S de campo em sistemas higiênicos, usando as conexões e condições ambientais especificadas pelo fabricante.
- Integração de dispositivos IO-Link em rede PROFINET por meio das 8 portas M12 classe A; validar individualmente os requisitos de cada dispositivo conectado.
- Uso em ambiente com temperatura de −25…60 °C e umidade relativa máxima de 90%, respeitando as condições de instalação e proteção da ficha.
- Para exposição que exija IP69K, utilizar as tampas de proteção de aço inoxidável indicadas. A ficha não especifica parâmetros de lavagem ou agentes de limpeza para cada processo; confirmar a adequação com o fabricante.
COMO ESCOLHER
Antes de comprar o AL1303 ifm DataLine — IO-Link Master de 8 portas com interface PROFINET, IP69K, verifique estes pontos:
Escolha o AL1303 quando
A instalação exigir um mestre IO-Link de 8 portas com interface PROFINET, conexões IO-Link M12 classe A e alimentação de 20…28 V DC SELV/PELV.
Verifique as condições ambientais
Para operação IP69K, inclua as tampas de proteção de aço inoxidável especificadas. Confirme também que a temperatura ambiente prevista permanece entre −25 e 60 °C.
Considere outra opção quando
O projeto exigir uma rede diferente de PROFINET, outro número ou tipo de porta, alimentação fora de 20…28 V DC ou condições ambientais além das declaradas. Compare os requisitos com a ficha técnica do modelo alternativo antes da seleção.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Modelo | DataLine; IO-Link Master DL PN 8P IP69K | Designação do produto conforme ficha do fabricante. |
| Tipo de produto | IO-Link master com interface PROFINET | Módulo de E/S para aplicações de campo. |
| Aplicação declarada | Sistemas higiênicos; módulo de E/S para aplicações de campo | Usar respeitando os limites ambientais e as condições de proteção declaradas. |
| Marca e modelo | ifm; AL1303 | Identificação do fabricante e do SKU. |
| Número de peça | AL1303 | Referência de compra. |
| GTIN | 4021179312219 | Identificador comercial informado na ficha. |
| Descrição do anúncio | Kit inicial mestre IO-Link DataLine | Descrição fornecida para o anúncio; não detalha itens adicionais do kit. |
| Alimentação e dados elétricos | ||
|---|---|---|
| Tensão de operação | 20…28 V DC (US) | Para alimentação SELV/PELV. |
| Consumo de corrente | 300…3900 mA (US) | Faixa de consumo declarada pelo fabricante. |
| Classe de proteção elétrica | III | Classificação informada na ficha. |
| Capacidade total de carga dos sensores | 3,6 A | Limite total declarado para a carga dos sensores. |
| Corrente máxima por saída | 300 mA | Limite máximo informado para cada saída. |
| Proteção contra curto-circuito nas saídas | Sim | Recurso indicado na ficha técnica. |
| Resistência a curto-circuito das entradas | Sim | Recurso indicado na ficha técnica. |
| Nível de comutação baixo | 0…5 V | Faixa de nível baixo especificada. |
| Nível de comutação alto | 11…28 V | Faixa de nível alto especificada. |
| Entradas e saídas | ||
|---|---|---|
| Portas IO-Link classe A | 8 | Quantidade de portas principais, com conexão M12. |
| Entradas digitais | 16 configuráveis; 8 × 2 por porta IO-Link classe A | Quantidade e distribuição conforme ficha. |
| Saídas digitais | 8; 8 × 1 por porta IO-Link classe A | Quantidade e distribuição conforme ficha. |
| Entradas e saídas configuráveis | 16 no total, configuráveis | Total indicado na ficha; confirmar configuração prevista no projeto. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | PROFINET | Interface de rede de campo do produto. |
| Taxa PROFINET | 100 MBit/s | Taxa de transmissão declarada. |
| Padrão PROFINET/Ethernet | 100Base-TX | Padrão de transmissão especificado. |
| Recursos PROFINET | CC-C, IRT-Switch, Netload Class III, SNMP, MRP | Recursos e classificações declarados pelo fabricante. |
| Conexões Ethernet | 3 × M12; codificação D; 4 contatos; vedação EPDM | Especificação das conexões Ethernet. |
| Revisão IO-Link | 1.1 | Revisão declarada da interface IO-Link. |
| Taxas IO-Link | COM1: 4,8 kBaud; COM2: 38,4 kBaud; COM3: 230,4 kBaud | Modos de transferência informados. |
| Conexões IO-Link | 8 × M12; codificação A; 4 contatos; vedação EPDM | Especificação das portas de dispositivos. |
| Conexão de alimentação | 1 × M12; codificação A; 4 contatos; vedação EPDM | Conexão de alimentação de entrada. |
| Comunicação IoT | MQTT JSON | Protocolo IoT indicado na ficha. |
| Segurança IoT | HTTPS | Protocolo de segurança indicado para IoT. |
| Taxa de transmissão IoT | 10 MBit/s; 100 MBit/s | Taxas declaradas para comunicação IoT. |
| Padrões de transmissão IoT | 10Base-T; 100Base-TX | Padrões de transmissão informados. |
| Condições ambientais e proteção | ||
|---|---|---|
| Grau de proteção | IP65, IP66, IP67 e IP69K | IP69K em funcionamento com tampas de proteção de aço inoxidável. |
| Grau de proteção NEMA | NEMA 250 6P | Classificação indicada na ficha. |
| Temperatura ambiente | −25…60 °C | Faixa de operação ambiente declarada. |
| Temperatura de armazenamento | −25…85 °C | Faixa declarada para armazenamento. |
| Umidade relativa máxima | 90% | Limite máximo indicado na ficha. |
| Compatibilidade com fluidos químicos | ISO 16750-5: HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1: AA | Classes e referências declaradas; verificar compatibilidade da aplicação específica. |
| Grau de sujeira | 2 | Condição de poluição informada na ficha. |
| Dados mecânicos e conexões | ||
|---|---|---|

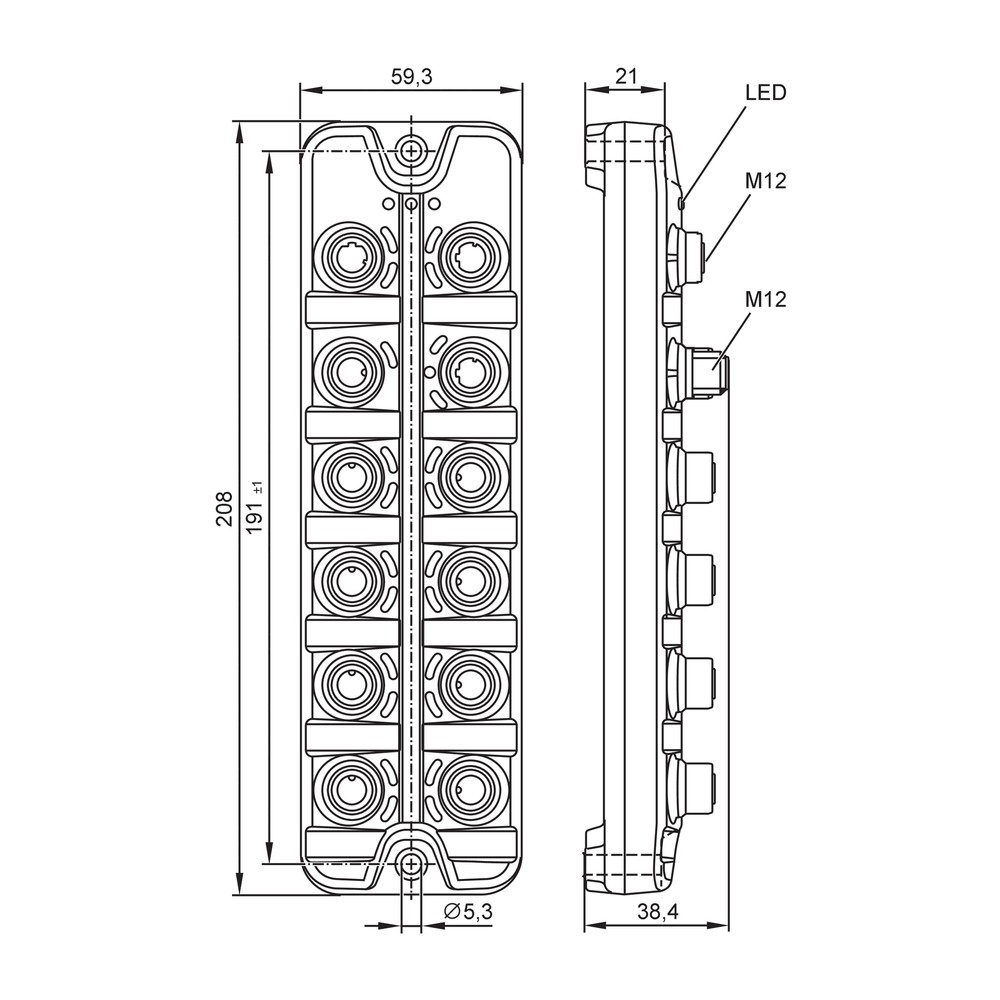

| Dimensões | 208 × 59,3 × 38,4 mm | Dimensões externas do módulo. |
| Peso | 395 g | Peso indicado nos dados do fabricante. |
| Formato | Retangular alongado | Descrição geométrica do produto. |
| Material do invólucro | PA cinza | Material declarado para o invólucro. |
| Material dos soquetes | Aço inoxidável 1.4404 / 316L | Material declarado para os soquetes. |
| Material de vedação | EPDM | Material declarado para as vedações dos conectores. |
| Método de montagem | Montagem pela parede traseira | Método de montagem especificado. |
| Conectores | Circulares M12, metálicos | Descrição de conexão informada no anúncio e ficha. |
| Tampa de proteção incluída | 1 × M12, aço inoxidável, E12542 | Acessório incluído declarado na ficha. |
| Normas e resistência mecânica | ||
|---|---|---|
| Compatibilidade eletromagnética | EN 61000-6-2; EN 61000-6-4 | Normas EMC listadas pelo fabricante. |
| Resistência a choques | DIN EN 60068-2-27 | Norma de ensaio declarada. |
| Resistência a vibrações | DIN EN 60068-2-64:2009-04; DIN EN 60068-2-6:2008-10 | Normas e edições listadas na ficha. |
| MTTF | 78 anos | Valor informado pelo fabricante; não representa prazo de vida garantido. |
| Dados comerciais | ||
|---|---|---|
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
| NCM | 8517.62.99 | Classificação fiscal informada na ficha. |
COMPATIBILIDADE
Comunicação
• PROFINET; interface com taxa de transmissão de 100 MBit/s, padrão 100Base-TX; CC-C, IRT-Switch, Netload Class III, SNMP e MRP conforme ficha.
• IO-Link revisão 1.1; modos de transferência COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).
• Ethernet e IO-Link; protocolo IoT MQTT JSON, com segurança HTTPS e taxas Ethernet de 10/100 MBit/s conforme ficha.
Conexões
Elétrica
Alimentação: 1 × M12, codificação A, 4 contatos, vedação EPDM; 20…28 V DC para SELV/PELV. Conexões Ethernet: 3 × M12, codificação D, 4 contatos, vedação EPDM. Portas IO-Link: 8 × M12, codificação A, 4 contatos, vedação EPDM. Validar pinagem e cabos no datasheet antes da ligação.
Processo
Módulo de campo retangular, montagem pela parede traseira. Não há conexão de processo para fluido indicada na ficha; a interface de conexão com dispositivos é feita pelas portas elétricas M12.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Integração de até 8 conexões IO-Link classe A em sistema PROFINET, respeitando os requisitos de alimentação e cabeamento | ✓ | O AL1303 dispõe de 8 portas IO-Link classe A e interface PROFINET. |
| Aplicação que requer IP69K durante operação | ✓ | A ficha declara IP69K quando utilizadas as tampas de proteção de aço inoxidável especificadas. |
| Aplicação com temperatura ambiente entre −25 e 60 °C e alimentação entre 20 e 28 V DC SELV/PELV | ✓ | As condições estão dentro das faixas declaradas para ambiente e alimentação. |
| Rede de campo que exige um protocolo diferente de PROFINET | ✗ | A interface de comunicação especificada para este modelo é PROFINET; a ficha não declara suporte a outra rede de campo. |
| Alimentação fora da faixa de 20…28 V DC | ✗ | A tensão de operação declarada é 20…28 V DC para SELV/PELV. |
| Temperatura ambiente acima de 60 °C ou abaixo de −25 °C | ✗ | A faixa de temperatura ambiente declarada é −25…60 °C. |
INSTALAÇÃO
Como instalar o AL1303 ifm DataLine — IO-Link Master de 8 portas com interface PROFINET, IP69K
- Confirme no datasheet que a aplicação, a rede PROFINET e os dispositivos IO-Link atendem às especificações do AL1303.
- Planeje a montagem pela parede traseira e verifique o espaço disponível para o módulo de 208 × 59,3 × 38,4 mm.
- Fixe o módulo conforme o método de montagem e as instruções do fabricante; os detalhes de fixação devem ser consultados no datasheet.
- Conecte a alimentação à entrada M12 codificada A, respeitando 20…28 V DC e os requisitos SELV/PELV.
- Conecte a rede Ethernet às conexões M12 codificadas D e os dispositivos IO-Link às portas M12 codificadas A; consulte o datasheet para pinagem e cabeamento.
- Para a condição IP69K, instale as tampas de proteção de aço inoxidável especificadas; antes de energizar, confira conexões, vedações e configuração da rede.
ACESSÓRIOS
- 1 tampa de proteção M12 em aço inoxidável, código E12542.
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O mestre não aparece na rede PROFINET. | Conexão Ethernet M12, alimentação ou configuração de rede pode não corresponder aos requisitos da instalação. | Verifique a alimentação dentro da faixa de 20…28 V DC, os conectores Ethernet M12 codificados D e as configurações PROFINET conforme a documentação do fabricante. |
| Um dispositivo conectado não estabelece comunicação IO-Link. | Conexão na porta, cabeamento ou compatibilidade de comunicação do dispositivo pode estar incorreta. | Confira a conexão M12 codificada A, a porta utilizada e os requisitos do dispositivo; valide revisão e modo de transferência no datasheet. |
| As saídas não acionam a carga esperada. | A carga pode exceder o limite de 300 mA por saída ou a capacidade total de carga dos sensores de 3,6 A. | Meça a corrente da carga e compare os valores por saída e total com os limites declarados; verifique também a alimentação. |
| A proteção IP69K não é mantida na instalação. | A condição IP69K depende do uso das tampas de proteção de aço inoxidável especificadas. | Confirme a presença e o assentamento das tampas M12 de aço inoxidável indicadas e inspecione as vedações EPDM. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o AL1303 e para quem ele serve?
É um mestre IO-Link DataLine com interface PROFINET, destinado à integração de dispositivos IO-Link em automação de campo. Tem 8 portas IO-Link classe A.
Quais conexões e protocolos o AL1303 oferece?
Oferece portas IO-Link M12 codificadas A, conexões Ethernet M12 codificadas D e comunicação PROFINET. A ficha também declara MQTT JSON para IoT e HTTPS.
O que acompanha o produto?
A ficha informa 1 peça por embalagem e uma tampa de proteção M12 de aço inoxidável, código E12542. Não há relação de outros acessórios incluídos.
O AL1303 funciona em uma rede que não seja PROFINET?
A interface de rede de campo especificada é PROFINET. A ficha também lista Ethernet e protocolos IoT, mas não declara outra interface de rede de campo para este modelo.
Posso usar o AL1303 fora da faixa de temperatura especificada?
A faixa de temperatura ambiente declarada é de −25 a 60 °C. A ficha não confirma operação fora desse intervalo.
O módulo não aparece no controlador; o que devo verificar antes de substituí-lo?
Verifique se está alimentado entre 20 e 28 V DC e confira os conectores Ethernet M12 e a configuração PROFINET. Consulte a documentação do fabricante para validar os parâmetros da rede.
Um sensor IO-Link conectado não comunica; qual é a primeira verificação?
Confira o conector M12, a porta utilizada e o cabeamento. Em seguida, confirme os requisitos de comunicação do sensor e os modos IO-Link suportados.
Como decido entre o AL1303 e outro mestre IO-Link?
Escolha o AL1303 se o projeto exigir 8 portas IO-Link classe A e interface PROFINET, dentro dos limites elétricos e ambientais declarados. Se precisar de outra rede ou configuração de portas, compare a ficha técnica do modelo alternativo.
O que considerar na instalação das conexões e das tampas?
Use as conexões M12 com codificação adequada e consulte o datasheet para pinagem e cabeamento. Para a condição IP69K, instale as tampas de proteção de aço inoxidável especificadas.
O que pode causar falha nas saídas digitais?
Uma carga acima de 300 mA por saída ou acima da capacidade total declarada de 3,6 A pode exceder os limites informados. Meça a corrente e confira também a alimentação antes de investigar a substituição do módulo.
GLOSSÁRIO TÉCNICO
IO-Link Master
Módulo que conecta dispositivos IO-Link ao sistema de automação por uma interface de rede. (Ref.: tipo de dispositivo: IO-Link Master)
PROFINET
Interface de comunicação industrial especificada para a conexão do mestre à rede de automação. (Ref.: interface de comunicação: PROFINET)
Classe A
Classificação das portas IO-Link indicada para as 8 conexões do AL1303. (Ref.: quantidade de portas classe A: 8)
IP69K
Grau de proteção declarado para o produto sob a condição de uso das tampas de proteção de aço inoxidável especificadas. (Ref.: grau de proteção: IP69K)
SELV/PELV
Requisitos de alimentação indicados pelo fabricante para a faixa de tensão de operação especificada. (Ref.: tensão de operação: 20…28 V DC)
Ligações relacionadas com "AL1303 IFM - IO-Link Master ifm DataLine Automação Industrial 8 Portas PROFINET IP69K"
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "AL1303 IFM - IO-Link Master ifm DataLine Automação Industrial 8 Portas PROFINET IP69K"
Para avaliar, preencha:
Sua última visita
