- Referência do fabricante: AL1302
- EAN: 4021179312202
- NCM do produto: 85176299
Destaques do Produto
Rede de campo...mais
Saiba mais sobre: "AL1302 IFM - IO-Link Master IFM Automação Industrial 8 Portas PROFINET IP67"
Destaques do Produto
Rede de campo
PROFINET
Quantidade de portas IO-Link
8, Class A
Conexões IO-Link
M12, codificação A, 4 contatos
Proteção do invólucro
IP65, IP66 e IP67
Temperatura de operação
-25…60 °C
Montagem
Parede traseira
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

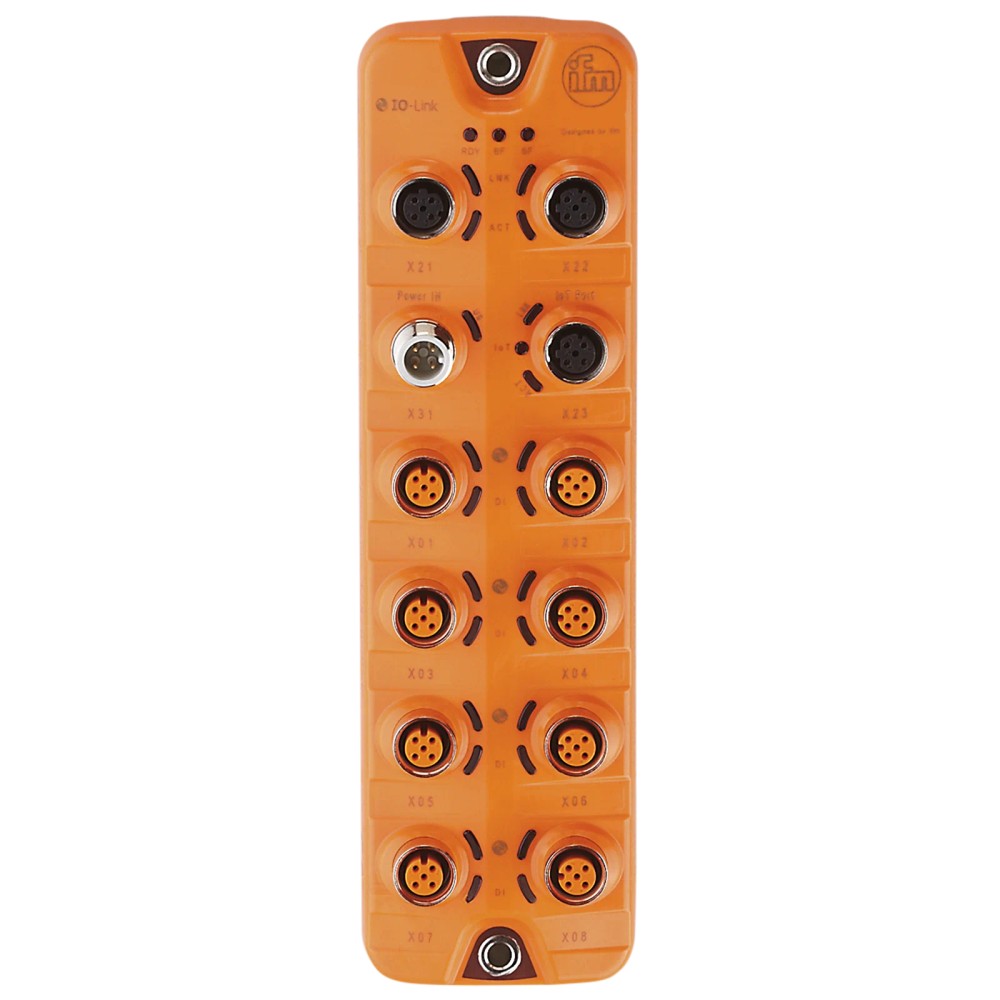

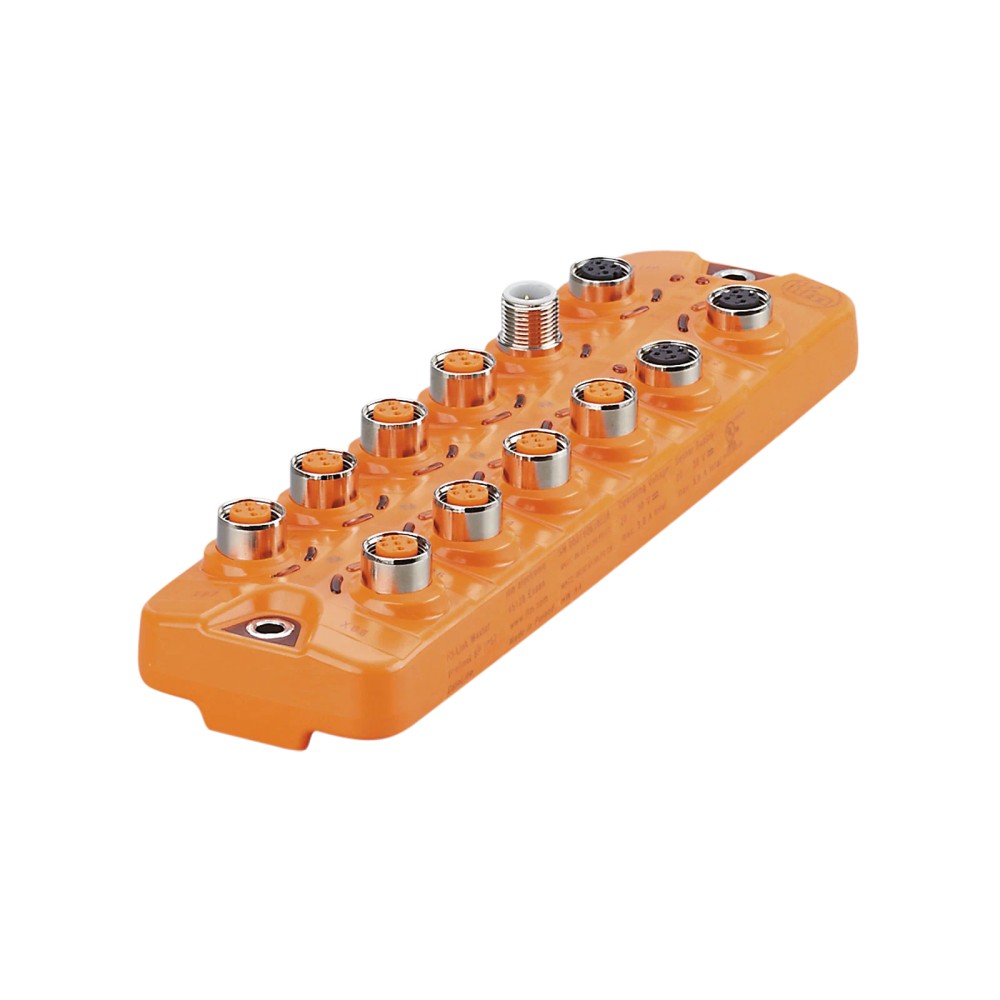

Sobre o IFM AL1302 — IO-Link Master DataLine com interface PROFINET, 8 portas, IP65/IP66/IP67
O IFM AL1302 é um mestre IO-Link para aplicações de campo, que conecta dispositivos IO-Link a uma rede PROFINET. Possui 8 portas IO-Link Class A, interface PROFINET e invólucro com graus de proteção IP65, IP66 e IP67. Também oferece 16 entradas digitais e 8 saídas digitais, conforme os dados do produto.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de produto | IO-Link Master com interface PROFINET |
| Modelo | AL1302 — IO-Link Master DL PN 8P IP67 |
| Portas IO-Link | 8, Class A |
| Interface de rede | PROFINET; transmissão 100 Mbit/s |
| Entradas digitais | 16 (8 portas × 2) |
| Saídas digitais | 8 (8 portas × 1) |
| Grau de proteção | IP65, IP66 e IP67 |
| Conexões IO-Link | 8 × M12, codificação A, 4 contatos |
| Dimensões | 208 × 59,3 × 38,4 mm |
| Faixa de temperatura de operação | -25…60 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sistemas de automação de campo que utilizem PROFINET e precisem integrar dispositivos IO-Link por até 8 portas Class A.
- Instalações que requeiram conexões IO-Link M12 com codificação A e quatro contatos, observando a configuração elétrica e os cabos especificados pelo fabricante.
- Aplicações dentro da faixa de operação declarada de -25…60 °C e compatíveis com os graus de proteção IP65/IP66/IP67.
⚠ Considere outro se precisa de:
- Não selecionar para uma rede de campo diferente de PROFINET sem confirmar uma versão ou equipamento compatível com o protocolo requerido.
- Não conectar dispositivos ou cabos assumindo compatibilidade apenas pelo formato M12: confirmar codificação, contatos, pinagem e requisitos elétricos no datasheet.
- Não operar fora da faixa de temperatura de operação indicada; a ficha não declara condições funcionais fora de -25…60 °C.
APLICAÇÕES E USO
- Aplicação comprovada pela ficha: módulo E/S para aplicações de campo com interface PROFINET e portas IO-Link.
- Possibilidade de uso: conectar até oito dispositivos IO-Link Class A em uma arquitetura de automação PROFINET; confirmar a configuração do controlador e os parâmetros dos dispositivos no projeto.
- Instalar somente em condições de operação dentro de -25…60 °C e respeitar os requisitos de alimentação e carga indicados pelo fabricante.
- Os graus IP65, IP66 e IP67 são declarados para o produto; a adequação a uma instalação específica depende da montagem, dos conectores utilizados e das condições previstas pelo fabricante.
- A ficha não identifica dispositivos IO-Link específicos nem detalha conteúdo do kit; validar a lista de materiais e a compatibilidade de cada dispositivo antes da instalação.
COMO ESCOLHER
Antes de comprar o IFM AL1302 — IO-Link Master DataLine com interface PROFINET, 8 portas, IP65/IP66/IP67, verifique estes pontos:
Escolha o AL1302 quando
A instalação utilizar PROFINET, exigir até oito portas IO-Link Class A e aceitar as conexões M12 codificadas A, com quatro contatos. Verifique também a faixa de temperatura de -25…60 °C e os requisitos de alimentação e carga.
Considere outra configuração quando
A rede não for PROFINET, forem necessárias mais de oito portas ou a aplicação exceder os limites elétricos e ambientais informados. Compare com a ficha do equipamento alternativo e confirme protocolo, conexões e cargas antes da substituição.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Modelo | AL1302; IO-Link Master DL PN 8P IP67 | Designação do produto informada na ficha do fabricante. |
| Tipo de produto | IO-Link master com interface PROFINET | Função declarada do equipamento. |
| Aplicação | Módulo E/S para aplicações de campo | Uso indicado nos dados do produto. |
| SKU / part number | AL1302 | Código de identificação do produto. |
| GTIN | 4021179312202 | Identificador comercial informado na ficha. |
| Marca | ifm electronic | Fabricante identificado no cadastro do produto. |
| Descrição do anúncio | Kit inicial mestre IO-Link DataLine | Descrição registrada nos dados do anúncio; conteúdo incluído não detalhado. |
| Alimentação e dados elétricos | ||
|---|---|---|
| Alimentação DC (US) | 20…30 V DC | Faixa informada para SELV/PELV. |
| Consumo de corrente (US) | 300…3900 mA | Faixa de consumo indicada na ficha. |
| Capacidade de carga total | 3,6 A | Limite total de carga informado. |
| Categoria de isolamento | Classe III | Classificação elétrica declarada. |
| Nível de comutação LOW | 0…5 V | Faixa declarada para nível lógico baixo. |
| Nível de comutação HIGH | 11…30 V | Faixa declarada para nível lógico alto. |
| Grau de sujeira | 2 | Classificação declarada na ficha. |
| Entradas e saídas | ||
|---|---|---|
| Portas IO-Link | 8, Class A | Quantidade de portas declarada; conexão IO-Link por porta. |
| Entradas digitais | 16 (8 portas IO-Link Class A × 2) | Quantidade e distribuição informadas na ficha. |
| Saídas digitais | 8 (8 portas IO-Link Class A × 1) | Quantidade e distribuição informadas na ficha. |
| Entradas/saídas configuráveis | 16 configuráveis | Quantidade total indicada como configurável nos dados do produto. |
| Corrente máxima por saída | 300 mA | Limite de corrente declarado para cada saída. |
| Proteção contra curto-circuito nas saídas | Sim | Proteção declarada na ficha. |
| Proteção contra curto-circuito nas entradas | Sim | Proteção declarada na ficha. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de barramento | PROFINET | Interface de comunicação declarada para o modelo. |
| Taxa PROFINET | 100 Mbit/s | Velocidade informada para PROFINET. |
| Padrão PROFINET | 100Base-TX | Padrão de transmissão indicado. |
| Conexão Ethernet | 3 × M12, codificação D, 4 contatos, vedação FKM | Tipo de conexão informado para Ethernet. |
| Padrões Ethernet | 10Base-T; 100Base-TX | Padrões de transmissão listados na ficha. |
| Taxa Ethernet | 10 Mbit/s; 100 Mbit/s | Taxas de transmissão informadas. |
| Conexão IO-Link | 8 × M12, codificação A, 4 contatos, vedação FKM | Conexões e características declaradas para as portas IO-Link. |
| Revisão IO-Link | 1.1 | Revisão de protocolo informada. |
| Modos de transferência IO-Link | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) | Taxas associadas aos modos de transferência listados. |
| Protocolo IoT | MQTT JSON | Protocolo informado nos dados do produto; confirmar configuração e requisitos do sistema. |
| Conexões e alimentação | ||
|---|---|---|
| Conexão de alimentação | 1 × M12, codificação A, 4 contatos, vedação FKM | Tipo de conexão declarado para alimentação. |
| Função de alimentação em série | Interface de barramento de campo | Descrição funcional registrada na ficha; consultar o fabricante para detalhes de ligação. |
| Condições ambientais e proteção | ||
|---|---|---|
| Grau de proteção | IP65, IP66, IP67 | Graus declarados na ficha; observar as condições de instalação e montagem especificadas pelo fabricante. |
| Temperatura de operação | -25…60 °C | Faixa operacional declarada. |
| Temperatura de armazenamento | -25…85 °C | Faixa declarada para armazenamento, não para operação. |
| Umidade relativa máxima | 90% | Limite informado na ficha; condições de ensaio não detalhadas nos dados fornecidos. |
| Classificação NEMA | 6P (NEMA 250) | Classificação indicada nos dados do produto. |
| Dados mecânicos e montagem | ||
|---|---|---|

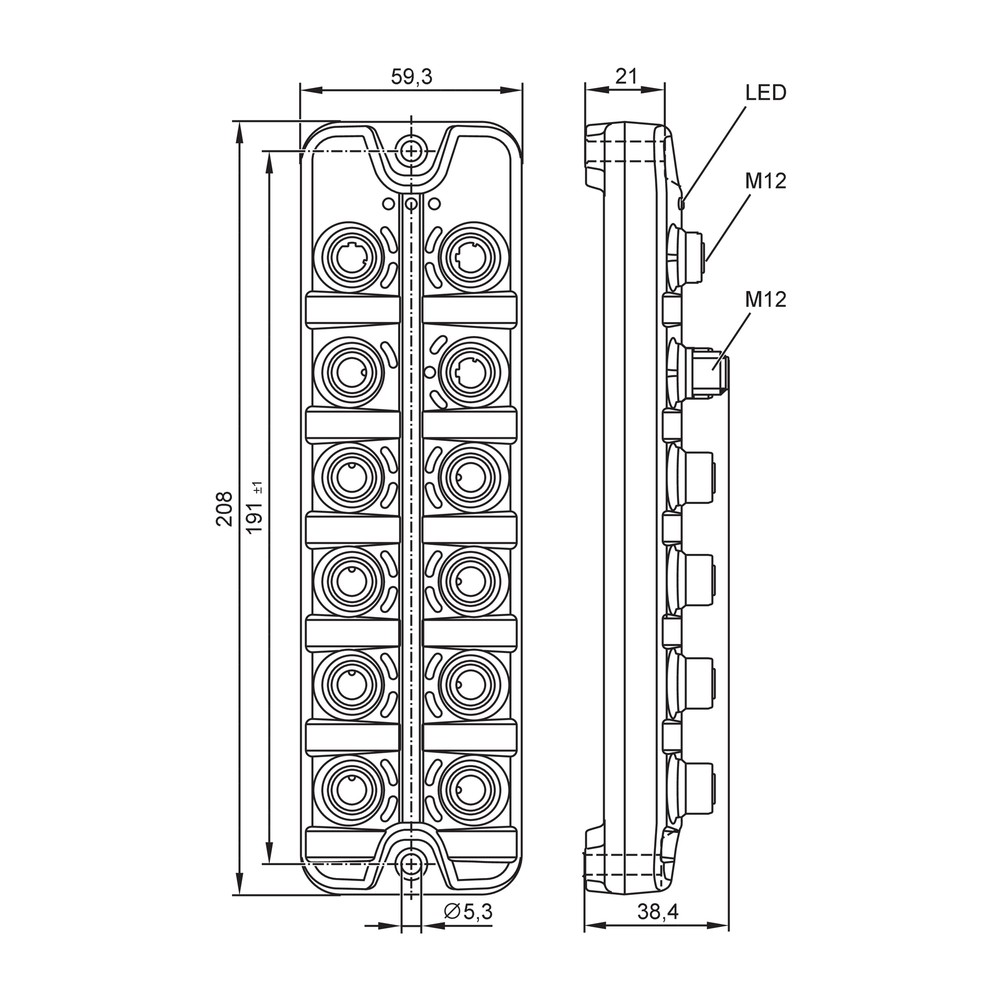

| Dimensões | 208 × 59,3 × 38,4 mm | Dimensões declaradas; consultar desenho dimensional para orientação e detalhes de montagem. |
| Peso | 411,2 g | Peso informado no dataset do fabricante. |
| Formato do invólucro | Retangular | Formato declarado para o equipamento. |
| Montagem | Montagem da parede traseira | Método de montagem indicado. |
| Material do invólucro | PA laranja | Material informado para o invólucro. |
| Material do soquete | Latão niquelado | Material informado para os soquetes. |
| Material de vedação | FKM | Material declarado para as vedações. |
| Cor | Laranja | Cor informada nos dados do anúncio. |
| Acabamento | Plástico rígido fosco | Descrição registrada no anúncio. |
| Confiabilidade, conformidade e identificação | ||
|---|---|---|
| MTTF | 78 anos | Valor informado no dataset; não representa vida útil garantida. |
| Certificações e normas listadas | cULus LISTED; CE; UKCA; PROFINET; ISO 16750-5; EN 61000-6-2; EN 61000-6-4 | Relação registrada nos dados do produto; consultar documentação oficial para escopo e condições. |
| NCM | 8517.62.99 | Código fiscal informado no cadastro. |
| Produto alternativo listado | AL1306 | Alternativa citada no dataset; confirmar diferenças de especificação antes da seleção. |
COMPATIBILIDADE
Comunicação
• PROFINET, transmissão declarada de 100 Mbit/s e padrão 100Base-TX.
• Ethernet: 10Base-T e 100Base-TX; conexões Ethernet por 3 × M12, codificação D, 4 contatos.
• IO-Link revisão 1.1; modos de transferência COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).
• Protocolo IoT MQTT JSON informado na ficha; a compatibilidade funcional depende da configuração e do sistema conectado.
Conexões
Elétrica
Alimentação por 1 × M12, codificação A, 4 contatos, vedação FKM. A ficha informa tensão DC de 20…30 V para US, em SELV/PELV. Consumo indicado: 300…3900 mA (US); capacidade total de carga: 3,6 A; corrente máxima por saída: 300 mA. Confirmar pinagem, dimensionamento da fonte e cargas no datasheet do fabricante.
Processo
O produto não possui conexão de processo para fluido declarada. As conexões de campo informadas são 8 × M12, codificação A, 4 contatos, para portas IO-Link, e 3 × M12, codificação D, 4 contatos, para Ethernet. A compatibilidade mecânica do conector não confirma, por si só, compatibilidade elétrica ou de comunicação.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Controlador ou rede de automação com PROFINET a 100 Mbit/s e dispositivos IO-Link compatíveis com portas Class A | ✓ | A ficha declara interface PROFINET, 8 portas IO-Link Class A e taxa PROFINET de 100 Mbit/s; validar configuração do controlador e parâmetros dos dispositivos. |
| Instalação com temperatura ambiente de -25…60 °C | ✓ | Essa é a faixa de temperatura de operação declarada para o equipamento. |
| Instalação que exige operação acima de 60 °C ou abaixo de -25 °C | ✗ | A condição está fora da faixa de operação especificada; a ficha não confirma funcionamento nesses limites. |
| Rede que exige protocolo diferente de PROFINET como interface de barramento | ✗ | A interface de barramento declarada para este modelo é PROFINET; a ficha não confirma outra interface de barramento. |
| Dispositivo com conector M12 cuja codificação, pinagem ou requisitos elétricos não foram confirmados | ✗ | O formato M12 isoladamente não comprova compatibilidade. É necessário verificar codificação, contatos, pinagem e requisitos elétricos do dispositivo e do cabo. |
INSTALAÇÃO
Como instalar o IFM AL1302 — IO-Link Master DataLine com interface PROFINET, 8 portas, IP65/IP66/IP67
- Confirme no projeto que a rede de campo utilizada é PROFINET e que os dispositivos IO-Link são compatíveis com as portas Class A.
- Verifique os requisitos da instalação, incluindo alimentação DC de 20…30 V para US, consumo e carga total, conforme o datasheet.
- Planeje a montagem na parede traseira e confira espaço e orientação com o desenho dimensional do fabricante.
- Conecte a alimentação na conexão M12 codificada A, respeitando a pinagem e as instruções do datasheet.
- Conecte a rede Ethernet/PROFINET às conexões M12 codificadas D e os dispositivos às portas IO-Link M12 codificadas A; confirme codificação, pinagem e vedação dos cabos.
- Configure a comunicação e valide alimentação, conexão de rede e estado dos dispositivos de acordo com o manual e a documentação do controlador.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O mestre não estabelece comunicação com o controlador. | Rede ou configuração PROFINET não corresponde à configuração do controlador, ou conexão Ethernet está ausente. | Verifique conexão e cabeamento nas portas Ethernet M12 codificadas D e confirme no controlador a configuração PROFINET e a taxa compatível. |
| Um dispositivo IO-Link não aparece ou não comunica. | Conexão incorreta, incompatibilidade de codificação/pinagem ou configuração do dispositivo/porta. | Confirme que a ligação usa a porta IO-Link M12 codificada A, revise pinagem e cabo no datasheet e valide a configuração da porta e do dispositivo. |
| Uma saída não aciona a carga esperada. | Carga acima do limite informado por saída ou problema de alimentação/conexão. | Meça a alimentação e confira a corrente da carga contra o limite de 300 mA por saída e a capacidade total declarada de 3,6 A. |
| O equipamento perde funcionamento após exposição ambiental ou apresenta falha intermitente. | Condição de instalação fora da faixa de temperatura ou vedação/conexão não montada conforme as instruções do fabricante. | Registre a temperatura do local, inspecione montagem e conectores, e compare as condições com os limites e instruções do datasheet; não conclua falha do produto sem essa verificação. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o AL1302 e para que serve?
É um IO-Link Master com interface PROFINET para aplicações de campo. Permite integrar dispositivos IO-Link à rede, por meio de oito portas Class A.
Quais conexões de comunicação ele oferece?
A ficha informa oito conexões IO-Link M12 codificadas A e três conexões Ethernet M12 codificadas D. A alimentação usa uma conexão M12 codificada A; confirme pinagem e cabos no datasheet.
O produto acompanha cabos ou outros acessórios?
Os dados disponíveis não especificam acessórios incluídos. Confirme o conteúdo fornecido com o vendedor ou fabricante antes da compra.
Posso usar este modelo em uma rede que não seja PROFINET?
A interface de barramento declarada para o AL1302 é PROFINET. A ficha não confirma outra interface de barramento para este modelo.
Ele serve para controlar diretamente um motor?
A ficha o descreve como módulo E/S e mestre IO-Link, não como acionamento de motor. Não use como substituto de um acionamento sem confirmar os requisitos do sistema.
Serve para operar fora de -25…60 °C?
A faixa de operação informada é de -25…60 °C. A ficha não confirma funcionamento fora desses limites.
Uma porta IO-Link sem comunicação significa que o mestre está queimado?
Não necessariamente; a causa pode ser conexão, pinagem ou configuração da porta/dispositivo. Antes de substituir, confira a codificação M12, o cabo e a configuração conforme o datasheet.
O que verificar se uma saída não aciona a carga?
Confira alimentação e conexão e compare a carga com o limite declarado de 300 mA por saída. Verifique também a capacidade total de carga antes de concluir que há falha no módulo.
Quando devo escolher o AL1302 em vez de outro mestre IO-Link?
Escolha-o quando a rede requerida for PROFINET e forem necessárias até oito portas IO-Link Class A. Para mais portas ou outro protocolo, compare as especificações do equipamento alternativo; o dataset cita o AL1306, mas não detalha suas diferenças.
Que cuidados devo tomar na instalação?
Planeje a montagem na parede traseira e confirme dimensões, pinagem, alimentação e cabos na documentação oficial. Respeite a faixa operacional e verifique a vedação dos conectores de acordo com as instruções do fabricante.
GLOSSÁRIO TÉCNICO
IO-Link Master
Equipamento que atua como mestre de comunicação para dispositivos IO-Link conectados às suas portas. (Ref.: 8 portas IO-Link Class A; revisão IO-Link 1.1)
PROFINET
Interface de comunicação industrial declarada para conexão do equipamento à rede de automação. (Ref.: PROFINET, 100 Mbit/s)
Porta Class A
Tipo de porta IO-Link indicado para as conexões do produto; a ficha associa duas entradas digitais e uma saída digital a cada porta. (Ref.: 8 portas Class A; 8 × 2 entradas e 8 × 1 saída)
Grau de proteção IP
Classificação de proteção do invólucro informada pelo fabricante; a adequação depende da instalação e das condições de montagem. (Ref.: IP65, IP66, IP67)
COM1, COM2 e COM3
Modos de transferência IO-Link associados a taxas de comunicação distintas. (Ref.: COM1 4,8 kBaud; COM2 38,4 kBaud; COM3 230,4 kBaud)
