IO-Link Master IFM AL1123 - 8 Portas EtherNet/IP

Pré-visualizar: AL1123 IFM - IO-Link Master ifm EtherNet/IP para sistemas higiênicos 8 Portas M12 IP69K

AL1123 IFM - IO-Link Master ifm EtherNet/IP para sistemas higiênicos 8 Portas M12 IP69K

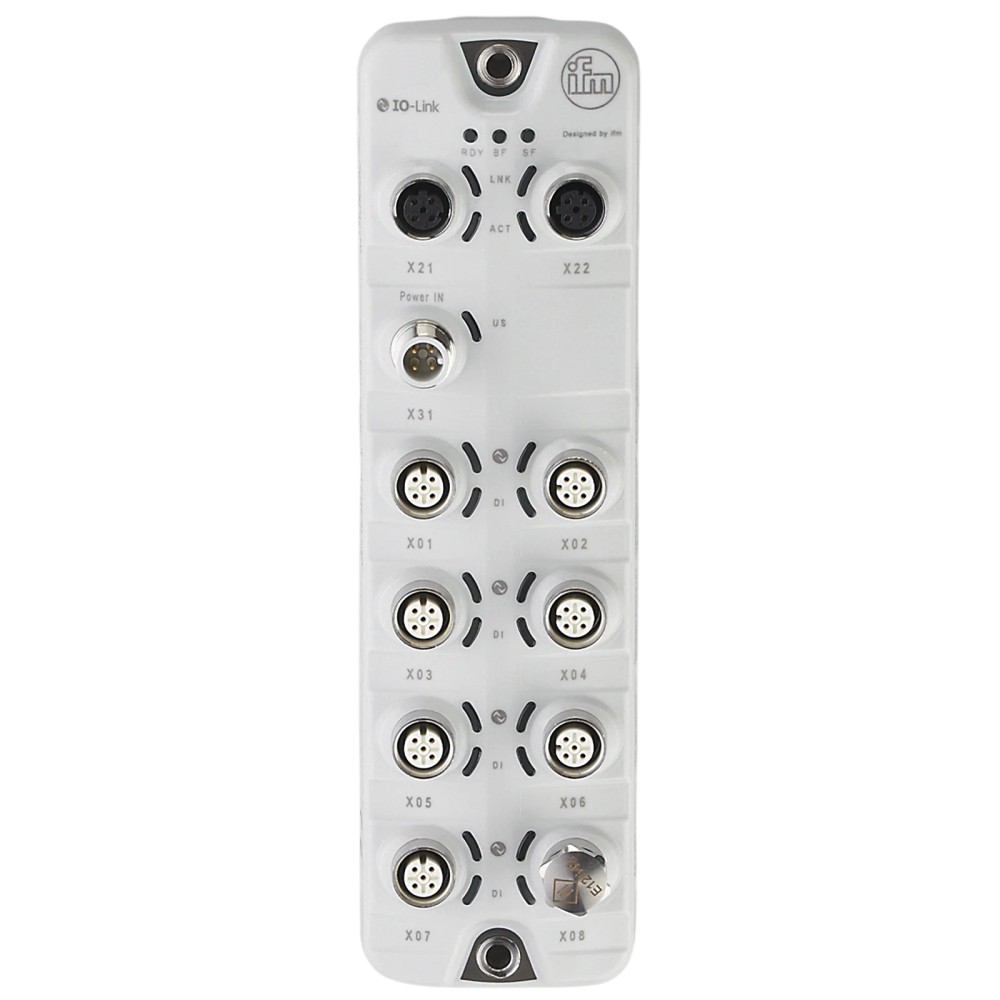

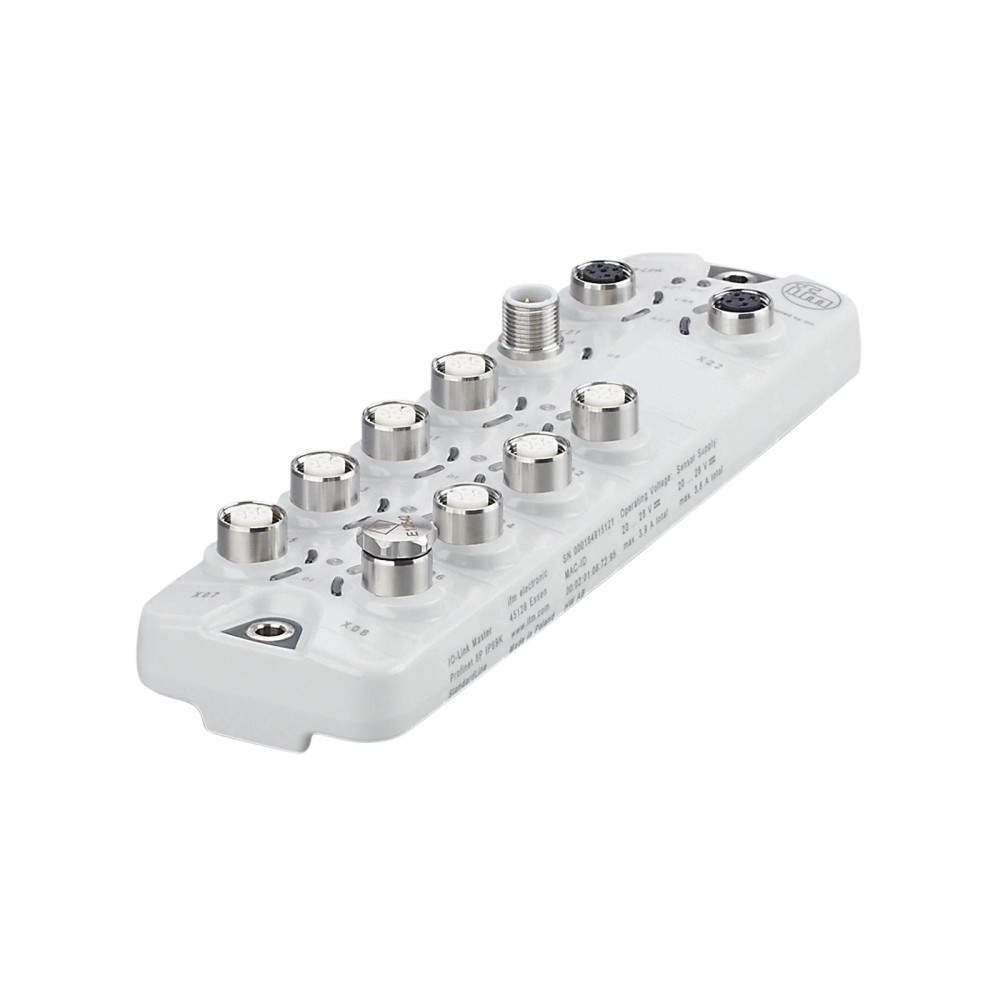

Imagem meramente ilustrativa

R$ 5.100,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1123
EAN: 4021179308946
NCM do produto: 85176299

Destaques do Produto Rede industrial...mais

Fechar menu

Saiba mais sobre: "AL1123 IFM - IO-Link Master ifm EtherNet/IP para sistemas higiênicos 8 Portas M12 IP69K"

Destaques do Produto

Rede industrial

EtherNet/IP

Número de portas IO-Link

8, Classe A

Conexão IO-Link

M12, codificação A, 4 contatos

Tensão de operação

20...30 V DC

Proteção declarada

IP65, IP66, IP67 e IP69K com tampas de proteção de aço inoxidável

Montagem

Montagem na parede traseira

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AL1123 IFM — IO-Link Master com interface EtherNet/IP, 8 portas M12, para sistemas higiênicos, IP69K

O AL1123 é um IO-Link Master de campo que conecta dispositivos IO-Link a uma rede EtherNet/IP. É destinado a aplicações de campo e sistemas higiênicos, com oito portas IO-Link M12 Classe A e proteção indicada de IP65, IP66, IP67 e IP69K sob a condição especificada pelo fabricante. Oferece duas conexões Ethernet M12 e alimentação de 20 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AL1123
Função	IO-Link Master com interface EtherNet/IP
Portas IO-Link	8 × M12, Classe A
Conexão Ethernet	2 × M12, codificação D, 4 contatos
Protocolo de rede	EtherNet/IP
Tensão de operação	20...30 V DC (US; SELV/PELV)
Grau de proteção	IP65, IP66, IP67 e IP69K; IP69K com tampas de proteção de aço inoxidável
Entradas e saídas digitais	16 entradas e 8 saídas; total de 16 entradas/saídas configuráveis
Dimensões	208 × 59,3 × 38,4 mm
Temperatura de operação	-25...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação de campo que utilizem EtherNet/IP e necessitem conectar até oito dispositivos IO-Link nas portas Classe A.
Aplicações higiênicas em que a instalação e as condições de proteção estejam de acordo com as especificações do fabricante; IP69K requer tampas de proteção de aço inoxidável.
Instalações com alimentação de 20...30 V DC e conectores M12 correspondentes às codificações e funções indicadas.

⚠ Considere outro se precisa de:

Não selecione se a rede de controle exigir um protocolo diferente de EtherNet/IP; a ficha deste modelo não declara suporte a outros protocolos de rede de campo.
Não considere IP69K assegurado sem as tampas de proteção de aço inoxidável especificadas pelo fabricante.
Não conecte à alimentação fora da faixa indicada de 20...30 V DC.

APLICAÇÕES E USO

Uso declarado: módulo de E/S de campo em sistemas higiênicos, conectando dispositivos IO-Link à rede EtherNet/IP.
Uso condicionado: instalação em ambiente que exija IP69K somente com as tampas de proteção de aço inoxidável especificadas pelo fabricante.
Possibilidade de aplicação: topologias de rede linha ou anel DLR, conforme suporte declarado; a configuração deve ser validada com a arquitetura e os dispositivos da instalação.
Limites operacionais a considerar: alimentação de 20...30 V DC, temperatura de operação de -25...60 °C e umidade relativa máxima informada de 90 %. A ficha não detalha condições adicionais de lavagem ou agentes químicos.

COMO ESCOLHER

Antes de comprar o AL1123 IFM — IO-Link Master com interface EtherNet/IP, 8 portas M12, para sistemas higiênicos, IP69K, verifique estes pontos:

Escolha o AL1123 quando

A rede do sistema for EtherNet/IP e forem necessárias até oito portas IO-Link Classe A, com conexões M12 e alimentação de 20...30 V DC.

Verifique as condições de proteção

Para exigir IP69K, confirme o uso das tampas de proteção de aço inoxidável indicadas. A ficha também declara IP65, IP66 e IP67.

Busque outra configuração quando

O projeto exigir protocolo de rede diferente de EtherNet/IP, quantidade de portas distinta ou requisitos elétricos e de conexão diferentes dos informados. Compare com a ficha do modelo alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	IO-Link Master SL EIP 8P IP69K; IO-Link Master com interface EtherNet/IP	Identificação funcional do modelo AL1123.
Marca	ifm / ifm electronic	Fabricante indicado na ficha.
Modelo	AL1123	Referência do produto.
SKU	AL1123	Código do anúncio.
Part number	AL1123; catálogo: AL1123-00	A ficha apresenta ambos os formatos de identificação.
GTIN	4021179308946	Identificador comercial informado.
Aplicação	Sistemas higiênicos; módulo de E/S para aplicações de campo	Aplicações declaradas no catálogo.
Categoria	Comunicação industrial	Classificação do produto.

Interfaces e comunicação
Interface de comunicação	Ethernet; IO-Link	Interfaces declaradas.
Protocolo de rede	EtherNet/IP	Protocolo informado para comunicação de rede.
Portas IO-Link	8, Classe A	Quantidade de portas indicada.
Revisão IO-Link	1.1	Revisão de comunicação declarada.
Taxas de transferência IO-Link	COM1: 4,8 kBaud; COM2: 38,4 kBaud; COM3: 230,4 kBaud	Modos de transferência informados.
Taxa de transmissão Ethernet	10 Mbit/s; 100 Mbit/s	Velocidades declaradas.
Padrões de transmissão	10Base-T; 100Base-TX	Padrões Ethernet indicados.
Topologias de rede	Linha; anel (DLR)	Topologias compatíveis indicadas na ficha.
Configuração IP de fábrica	IP 192.168.1.250; máscara 255.255.255.0; gateway 0.0.0.0	Configuração de fábrica informada; pode ser necessário adequá-la à rede instalada.

Conexões elétricas
Conexões IO-Link	8 × M12, codificação A, 4 contatos, vedação EPDM	Conexões das portas IO-Link.
Conexões Ethernet	2 × M12, codificação D, 4 contatos, vedação EPDM	Conexões da interface Ethernet.
Conexão de alimentação	1 × M12, codificação A, 4 contatos	Conexão de alimentação especificada.
Conexão de saída	IO-Link Port Class A: 8 × 1	Configuração declarada das saídas digitais por porta.

Dados elétricos
Tensão de operação	20...30 V DC (US; para SELV/PELV)	Faixa de operação informada.
Consumo de corrente	300...3900 mA (US)	Faixa declarada para alimentação.
Capacidade total de carga	3,6 A	Limite total informado para carga.
Corrente máxima por saída	300 mA	Limite individual declarado para cada saída.
Categoria de sobretensão/isolação	III	Categoria indicada na ficha.
Grau de sujeira	2	Condição declarada para o grau de poluição.
Nível de comutação baixo	0...5 V	Faixa de nível lógico baixo informada.
Nível de comutação alto	11...30 V	Faixa de nível lógico alto informada.
Proteção contra curto-circuito	Sim	Proteção declarada para as saídas.
Entradas digitais com resistência contra curto-circuito	Sim	Característica declarada das entradas.

Entradas e saídas
Entradas digitais	16; IO-Link Port Class A: 8 × 2	Quantidade total declarada e distribuição por porta.
Saídas digitais	8; IO-Link Port Class A: 8 × 1	Quantidade total declarada e distribuição por porta.
Entradas e saídas configuráveis	16 no total	Quantidade configurável informada.
Função de alimentação em série	Interface de barramento de campo	Função indicada na ficha.

Condições ambientais e proteção
Grau de proteção	IP65; IP66; IP67; IP69K	IP69K condicionado ao uso das tampas de proteção de aço inoxidável especificadas.
Grau de proteção NEMA 250	6P	Classificação declarada.
Temperatura de operação	-25...60 °C	Faixa de temperatura de operação.
Temperatura de armazenamento	-25...85 °C	Faixa de temperatura de armazenamento.
Umidade relativa máxima do ar	90 %	Limite informado na ficha.
Normas e referências	EN 61000-6-2; EN 61000-6-4; DIN EN 60068-2-27; DIN EN 60068-2-64 2009-04; DIN EN 60068-2-6 2008-10; ISO 16750-5; NEMA 250 5.13.1	Normas e referências listadas no cadastro do produto.
Certificação	cULus LISTED	Certificação declarada.

Dados mecânicos e materiais
Dimensões	208 × 59,3 × 38,4 mm	Comprimento × largura × altura conforme dados do catálogo.
Peso	409 g	Peso informado no catálogo.
Invólucro	PA cinza	Material e cor do invólucro indicados.
Soquetes	Aço inoxidável 1.4404 (316L)	Material declarado para os soquetes.
Formato	Retangular alongado	Formato indicado nos dados do anúncio.
Montagem	Montagem na parede traseira	Método de montagem informado.
Tampas de proteção incluídas	1 × M12, aço inoxidável, E12542	Acessório incluído declarado.

Dados de identificação e conformidade
NCM	8517.62.99	Classificação fiscal informada no catálogo.
Quantidade por embalagem	1 peça	Unidade de embalagem declarada.

COMPATIBILIDADE

Comunicação

• EtherNet/IP pela interface Ethernet; taxa de transmissão declarada de 10 Mbit/s e 100 Mbit/s, padrões 10Base-T e 100Base-TX.

• IO-Link revisão 1.1, nas oito portas Classe A; modos de transferência COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).

• Topologias de rede declaradas: linha e anel (DLR).

Conexões

Elétrica Alimentação por 1 × M12, codificação A, 4 contatos. Tensão de operação de 20...30 V DC (US; SELV/PELV). Conexões Ethernet: 2 × M12, codificação D, 4 contatos. Portas IO-Link: 8 × M12, codificação A, 4 contatos, vedação EPDM. Verifique o pinout e a atribuição dos contatos na documentação do fabricante antes da ligação.

Processo Não há conexão de processo mecânica indicada na ficha. A conexão dos dispositivos de campo é feita eletricamente pelas oito portas IO-Link M12 Classe A; compatibilidade mecânica depende dos conectores dos dispositivos e cabos utilizados.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede EtherNet/IP com dispositivos IO-Link compatíveis com revisão 1.1 e conectores adequados às portas Classe A.	✓	A ficha declara EtherNet/IP, IO-Link revisão 1.1 e oito portas IO-Link Classe A.
Instalação alimentada entre 20 e 30 V DC, usando conexão de alimentação M12 codificação A de 4 contatos.	✓	A faixa de alimentação e a conexão M12 estão especificadas para o produto.
Instalação que requer proteção IP69K com as tampas de proteção de aço inoxidável indicadas.	✓	A observação técnica condiciona o funcionamento com proteção IP69K ao uso dessas tampas.
Rede que exige um protocolo diferente de EtherNet/IP.	✗	A ficha identifica EtherNet/IP como interface de comunicação deste modelo e não declara suporte a outro protocolo de rede.
Alimentação fora da faixa de 20...30 V DC.	✗	A tensão informada para operação é 20...30 V DC.

INSTALAÇÃO

Como instalar o AL1123 IFM — IO-Link Master com interface EtherNet/IP, 8 portas M12, para sistemas higiênicos, IP69K

Confirme que a arquitetura de controle utiliza EtherNet/IP e que os dispositivos de campo são compatíveis com IO-Link e com as portas Classe A.
Instale o módulo pelo método de montagem na parede traseira, respeitando o espaço e o acesso necessários aos conectores.
Conecte a alimentação à conexão M12 codificação A de 4 contatos e mantenha a tensão dentro da faixa de 20...30 V DC, usando alimentação SELV/PELV conforme indicado.
Ligue a rede EtherNet/IP às conexões M12 codificação D de 4 contatos; verifique a topologia e os parâmetros de rede antes de energizar.
Conecte os dispositivos IO-Link às portas M12 codificação A de 4 contatos e confira a atribuição de entradas e saídas no projeto.
Para instalações que requerem IP69K, instale as tampas de proteção de aço inoxidável especificadas; consulte a folha de dados para pinagem e detalhes de montagem.

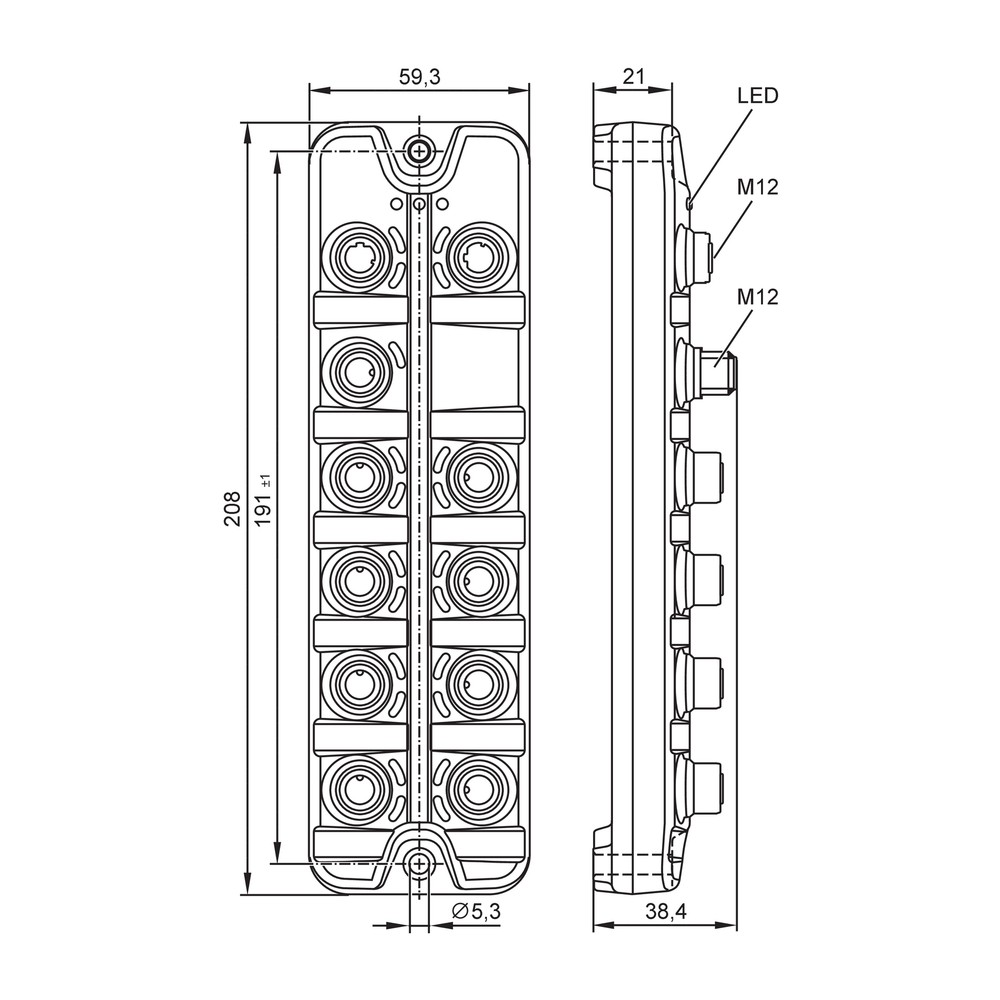

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

1 tampa de proteção M12 em aço inoxidável, código E12542.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O master não aparece na rede EtherNet/IP.	Endereço IP, máscara ou gateway não correspondem à configuração da rede, ou há falha na conexão Ethernet.	Verifique os parâmetros de rede, incluindo a configuração de fábrica informada, e inspecione a conexão M12 codificação D e o enlace Ethernet.
Um dispositivo IO-Link conectado não comunica.	Conexão, atribuição da porta ou compatibilidade de comunicação do dispositivo não correspondem à configuração.	Confira o encaixe e a codificação M12, confirme a porta utilizada e valide a revisão e o modo IO-Link do dispositivo na configuração do sistema.
Entradas ou saídas não apresentam o estado esperado.	Configuração de E/S ou ligação elétrica incompatível com a atribuição de sinais; uma carga pode também exceder o limite especificado.	Revise a configuração das 16 E/S configuráveis, confira o esquema elétrico e verifique a corrente da saída, respeitando 300 mA por saída e 3,6 A de carga total.
A proteção IP69K esperada não é alcançada.	As tampas de proteção de aço inoxidável indicadas não estão instaladas ou a montagem não corresponde às condições do fabricante.	Confirme a presença e o assentamento da tampa de proteção M12 especificada e consulte a documentação do fabricante para as condições de instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL1123-00, português (Datasheet) Desenho dimensional (Desenho Dimensional) Página oficial do produto e documentação disponível (Manual)

PERGUNTAS FREQUENTES

O que é o AL1123 e para quem ele serve?

É um IO-Link Master com interface EtherNet/IP, destinado a sistemas de automação de campo que conectam dispositivos IO-Link à rede.

Quais conexões de comunicação e quantas portas IO-Link ele oferece?

Possui oito portas IO-Link M12 Classe A e duas conexões Ethernet M12 codificação D. A ficha declara IO-Link revisão 1.1 e EtherNet/IP.

O produto acompanha tampa de proteção?

Sim. A ficha lista uma tampa de proteção M12 em aço inoxidável, código E12542.

Posso usar o AL1123 em uma rede que exige outro protocolo em vez de EtherNet/IP?

A ficha identifica EtherNet/IP para este modelo e não declara suporte a outro protocolo de rede. Confirme o protocolo exigido pelo controlador antes da seleção.

Ele pode operar fora da faixa de 20 a 30 V DC?

A ficha especifica operação em 20...30 V DC. Não use como referência uma tensão fora dessa faixa sem confirmação do fabricante.

O master não aparece na rede; o que devo verificar antes de substituí-lo?

Confira a alimentação, o enlace físico M12 Ethernet e o endereçamento IP. A configuração de fábrica informada é 192.168.1.250, máscara 255.255.255.0 e gateway 0.0.0.0.

Um sensor IO-Link não comunica; o que pode estar causando isso?

Verifique o conector M12, a porta selecionada e a configuração do dispositivo no controlador. Confirme também a compatibilidade de revisão e modo de transferência com os dados do dispositivo.

É melhor comprar este master ou somente acessórios e cabos?

O AL1123 é a unidade master com oito portas IO-Link; cabos e demais componentes não são indicados como incluídos, exceto uma tampa de proteção M12 E12542. Se a instalação já possui um master compatível, verifique a necessidade de adquirir apenas os componentes periféricos.

O AL1123 serve para uma aplicação que exige IP69K?

A ficha declara IP69K com o uso de tampas de proteção de aço inoxidável. Confirme a instalação das tampas e as condições ambientais específicas na documentação do fabricante.

Como devo montar e ligar o produto com segurança?

A ficha indica montagem na parede traseira e alimentação de 20...30 V DC para SELV/PELV. Consulte o datasheet para pinagem e detalhes de ligação antes de energizar.

GLOSSÁRIO TÉCNICO

IO-Link Master

Dispositivo que estabelece a comunicação entre dispositivos IO-Link de campo e a rede de automação.

IO-Link Classe A

Classe de porta IO-Link identificada para as conexões do master; a ficha indica oito portas Classe A.

EtherNet/IP

Protocolo de comunicação industrial declarado para a interface de rede do produto.

DLR

Topologia em anel indicada na ficha entre as topologias de rede compatíveis.

IP69K

Grau de proteção declarado para o produto sob a condição de uso das tampas de proteção de aço inoxidável especificadas.
