IO-Link Master IFM AL1123 - 8 Portas EtherNet/IP

Pré-visualizar: AL1123 IFM - IO-Link Master IFM Automação Industrial EtherNet/IP 8 Portas IP69K

AL1123 IFM - IO-Link Master IFM Automação Industrial EtherNet/IP 8 Portas IP69K

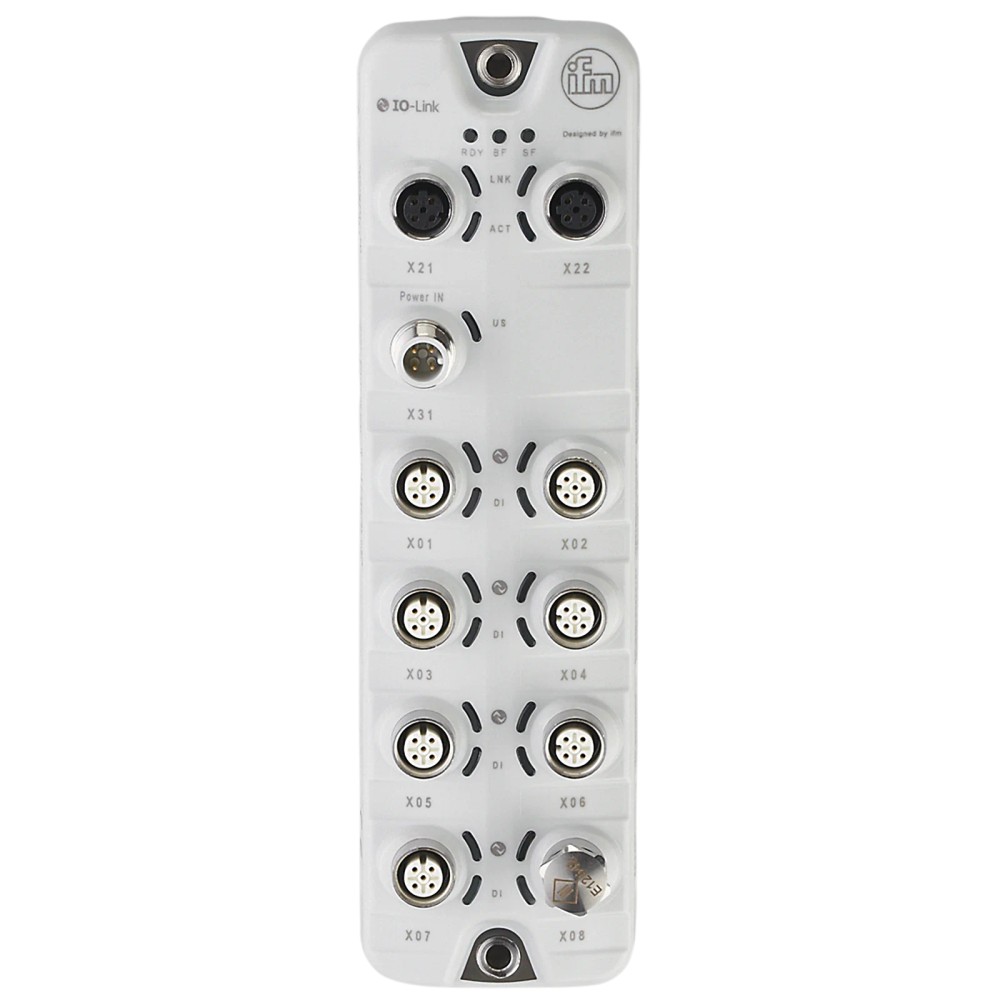

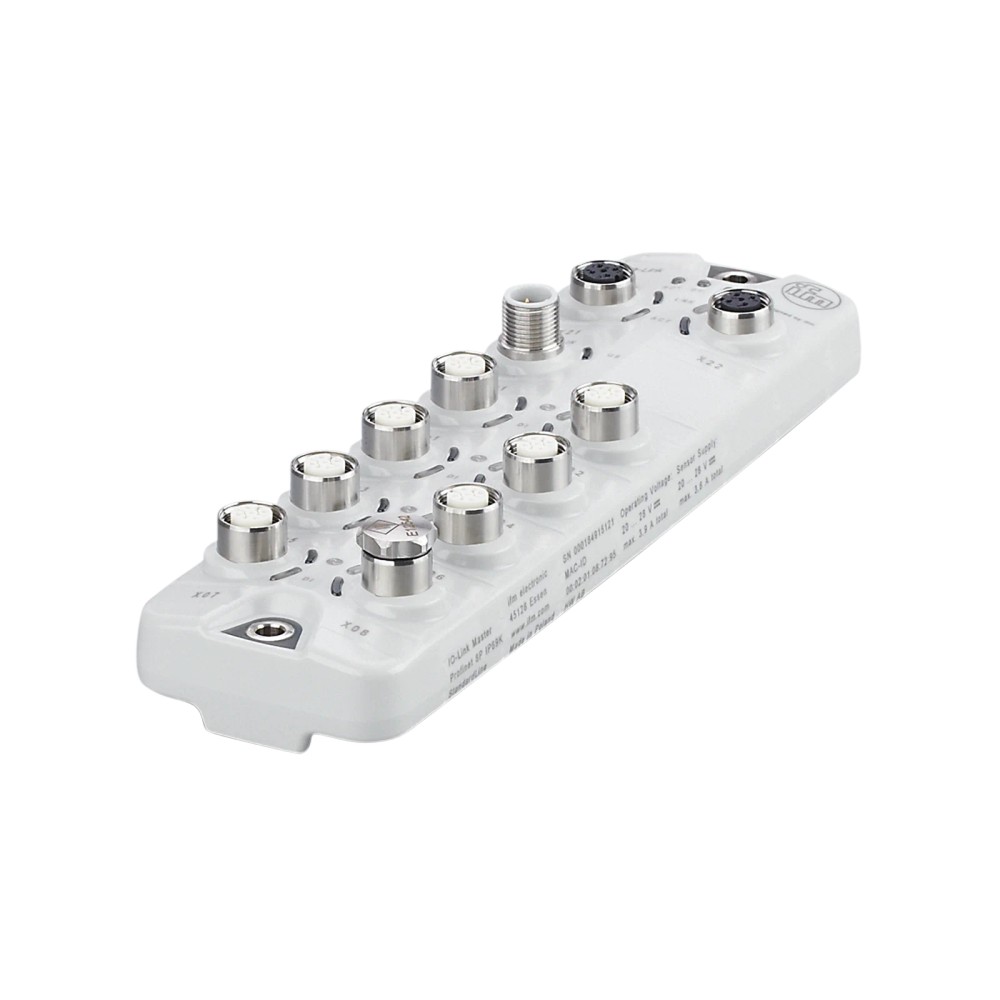

Imagem meramente ilustrativa

R$ 5.100,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1123
EAN: 4021179308946
NCM do produto: 85176299

Destaques do Produto Rede EtherNet/IP...mais

Fechar menu

Saiba mais sobre: "AL1123 IFM - IO-Link Master IFM Automação Industrial EtherNet/IP 8 Portas IP69K"

Destaques do Produto

Rede

EtherNet/IP

Portas IO-Link

8 portas Classe A

Entradas e saídas

16 entradas digitais e 8 saídas digitais

Alimentação

20...30 V DC

Proteção

IP65, IP66, IP67; IP69K com tampas de proteção de aço inoxidável

Conexão de rede

2 x M12, codificação D

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

O anúncio identifica a IFM ELECTRONIC LTDA. como fornecedora, com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Consulte as condições de faturamento diretamente com o fornecedor.

Logística do fabricante

Consulte o fornecedor para informações sobre disponibilidade e logística.

Compra simplificada

Consulte a Melhor Indústria para informações sobre processo de compra e atendimento.

Sobre o IFM AL1123 IO-Link Master StandardLine com interface EtherNet/IP, 8 portas, IP69K

O IFM AL1123 é um IO-Link Master StandardLine que conecta dispositivos IO-Link a uma rede EtherNet/IP e também funciona como módulo de entradas e saídas para aplicações de campo. Possui 8 portas IO-Link Classe A, 16 entradas digitais e 8 saídas digitais. Sua proteção declarada é IP65, IP66, IP67 e IP69K, sendo IP69K aplicável com tampas de proteção de aço inoxidável.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	IO-Link Master StandardLine
Interface de comunicação	EtherNet/IP; Ethernet; IO-Link
Portas IO-Link	8 x M12, Classe A, codificação A
Entradas digitais	16
Saídas digitais	8
Tensão de operação	20...30 V DC
Grau de proteção	IP65, IP66, IP67 e IP69K; IP69K com tampas de proteção de aço inoxidável
Dimensões	208 x 59,3 x 38,4 mm
Temperatura de operação	-25...60 °C
Peso	409 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Integração de dispositivos IO-Link em sistemas de automação com comunicação EtherNet/IP.
Aplicações de campo que requerem 8 portas IO-Link Classe A e função de módulo de E/S.
Instalações em que a tensão disponível esteja entre 20 e 30 V DC e a temperatura de operação entre -25 e 60 °C.
Sistemas higiênicos, respeitando a condição de uso das tampas de proteção de aço inoxidável para IP69K.

⚠ Considere outro se precisa de:

Não selecionar se a rede de comunicação exigida não for compatível com EtherNet/IP; validar a arquitetura e a configuração com o fabricante.
Não considerar IP69K sem as tampas de proteção de aço inoxidável indicadas para essa condição.
Não aplicar fora da tensão de operação de 20...30 V DC ou da faixa de temperatura de operação de -25...60 °C.

APLICAÇÕES E USO

Aplicação comprovada na ficha: uso em sistemas higiênicos e como módulo de E/S para aplicações de campo; para IP69K, instalar as tampas de proteção de aço inoxidável indicadas.
Aplicação comprovada: integração de dispositivos IO-Link por até 8 portas Classe A e comunicação EtherNet/IP, respeitando as conexões e limites elétricos declarados.
Possibilidade inferida: centralização de sinais de sensores e atuadores de campo em uma rede EtherNet/IP; valide a configuração, os dispositivos conectados e a carga elétrica no datasheet antes do projeto.
A operação está especificada entre -25 e 60 °C, com alimentação de 20...30 V DC. A ficha não define conexão mecânica de processo.

COMO ESCOLHER

Antes de comprar o IFM AL1123 IO-Link Master StandardLine com interface EtherNet/IP, 8 portas, IP69K, verifique estes pontos:

Quando escolher o AL1123

Escolha quando a aplicação exigir mestre IO-Link com EtherNet/IP, 8 portas Classe A, 16 entradas digitais e 8 saídas digitais, dentro das condições elétricas e ambientais especificadas.

Quando avaliar outra configuração

Avalie outra solução se a rede requerida não for EtherNet/IP, se forem necessárias mais de 8 portas IO-Link ou se tensão, temperatura ou conexões M12 da instalação não corresponderem aos dados deste modelo. Confirme a configuração de rede e os dispositivos no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	AL1123; modelo AL1123-00	Identificação do produto na ficha e no datasheet.
Tipo	IO-Link Master StandardLine; IO-Link Master SL EIP 8P IP69K	Mestre IO-Link e módulo de E/S para aplicações de campo.
Aplicação declarada	Sistemas higiênicos; módulo E/S para aplicações de campo	Uso indicado na descrição do produto.
Marca	IFM / ifm electronic	Fabricante informado.
GTIN	4021179308946	Identificador comercial.
SKU	AL1123	Código do produto no anúncio.
Part number	AL1123-00	Código de peça indicado no dataset do catálogo.
Certificação	cULus LISTED	Certificação informada na ficha.

Alimentação e dados elétricos
Tensão de operação	20...30 V DC; para SELV/PELV	Faixa declarada de alimentação.
Consumo de corrente	300...3900 mA; US	Faixa de consumo indicada na ficha.
Capacidade de carga total	3,6 A	Limite de carga total informado.
Corrente máxima por saída	300 mA	Limite declarado para cada saída.
Categoria de sobretensão/isolação	III	Categoria informada pelo fabricante.
Grau de sujidade	2	Condição de ambiente elétrico indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada para as saídas.

Entradas e saídas
Entradas digitais	16; 8 portas IO-Link Classe A x 2	Quantidade total informada para entradas digitais.
Saídas digitais	8; 8 portas IO-Link Classe A x 1	Quantidade total informada para saídas digitais.
Entradas e saídas configuráveis	16 no total, configuráveis	Quantidade total indicada na ficha.
Nível de comutação baixo	0...5 V	Faixa de nível lógico baixo declarada.
Nível de comutação alto	11...30 V	Faixa de nível lógico alto declarada.
Resistência a curto-circuito das entradas digitais	Sim	Recurso informado para as entradas.

Interfaces e comunicação
Interface de comunicação	Ethernet; IO-Link	Interfaces declaradas.
Protocolo de rede	EtherNet/IP	Protocolo de comunicação do modelo.
Portas IO-Link	8; Classe A	Quantidade e classe de portas informadas.
Revisão IO-Link	1.1	Revisão declarada.
Taxas de transferência IO-Link	COM1: 4,8 kBaud; COM2: 38,4 kBaud; COM3: 230,4 kBaud	Modos e velocidades de transferência indicados.
Taxa Ethernet	10 MBit/s; 100 MBit/s	Taxas declaradas para Ethernet.
Padrões de transmissão	10Base-T; 100Base-TX	Padrões Ethernet listados na ficha.
Topologias de rede	Linha; anel (DLR)	Topologias compatíveis indicadas.
Configuração IP de fábrica	192.168.1.250	Endereço IP padrão declarado.
Máscara de sub-rede de fábrica	255.255.255.0	Configuração padrão declarada.
Gateway de fábrica	0.0.0.0	Configuração padrão declarada.

Conexões elétricas
Conexões IO-Link	8 x M12; codificação A; 4 contatos; vedação EPDM	Conexões de porta informadas.
Conexões Ethernet	2 x M12; codificação D; 4 contatos; vedação EPDM	Conexões de rede informadas.
Conexão de alimentação	1 x M12; codificação A; 4 contatos	Conexão de alimentação indicada.
Vedação	EPDM	Material de vedação indicado para as conexões especificadas.

Condições ambientais e proteção
Grau de proteção	IP65, IP66, IP67 e IP69K	IP69K informado para funcionamento com tampas de proteção de aço inoxidável.
Grau NEMA 250	6P	Classificação indicada na ficha.
Temperatura de operação	-25...60 °C	Faixa declarada em funcionamento.
Temperatura de armazenamento	-25...85 °C	Faixa declarada para armazenamento.
Umidade relativa máxima	90 %	Limite indicado na ficha.

Dados mecânicos e montagem
Dimensões	208 x 59,3 x 38,4 mm	Dimensões gerais informadas.
Peso	409 g	Peso do produto indicado no catálogo.
Formato do invólucro	Retangular	Geometria declarada.
Material do invólucro	PA cinza	Material informado para o invólucro.
Material dos soquetes	Aço inoxidável 1.4404 (316L)	Material informado para os soquetes.
Método de montagem	Montagem da parede traseira	Tipo de montagem declarado.
Tampas de proteção incluídas	1 x M12, aço inoxidável, E12542	Acessório indicado como incluído.

Normas e ensaios
Compatibilidade eletromagnética	EN 61000-6-2; EN 61000-6-4	Normas listadas na ficha.
Choque	DIN EN 60068-2-27	Norma de ensaio indicada.
Vibração	DIN EN 60068-2-64:2009-04; DIN EN 60068-2-6:2008-10	Normas de ensaio listadas.
Outras referências	ISO 16750-5; NEMA 250 5.13.1	Referências declaradas na ficha.

COMPATIBILIDADE

Comunicação

• EtherNet/IP; interface Ethernet com transmissão 10Base-T e 100Base-TX, taxas de 10 MBit/s e 100 MBit/s.

• IO-Link revisão 1.1; modos de transferência COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).

• Topologias de rede indicadas: linha e anel; DLR (Device Level Ring) informado na ficha.

• Compatível, conforme interface e configuração, com dispositivos IO-Link e com entradas/saídas digitais nas portas indicadas. A compatibilidade de cada dispositivo deve ser confirmada com seus dados elétricos e de comunicação.

Conexões

Elétrica Alimentação por 1 x M12, codificação A, 4 contatos. Tensão de operação: 20...30 V DC para SELV/PELV. Conexões Ethernet: 2 x M12, codificação D, 4 contatos. A ficha informa consumo de corrente de 300...3900 mA, capacidade de carga total de 3,6 A e corrente máxima de 300 mA por saída. Verifique a atribuição de pinos no datasheet antes da ligação.

Processo Não há conexão de processo especificada; o AL1123 é um mestre de comunicação e módulo de E/S de campo. As 8 conexões IO-Link são M12, codificação A, 4 contatos, com vedação EPDM. As conexões descritas são elétricas, não conexões mecânicas de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede EtherNet/IP com topologia em linha ou anel	✓	A ficha declara EtherNet/IP e topologias de rede compatíveis linha e anel.
Conexão de dispositivos IO-Link revisão 1.1 nas 8 portas Classe A	✓	O produto possui 8 portas IO-Link Classe A e revisão IO-Link 1.1; confirme requisitos elétricos de cada dispositivo.
Instalação que exige IP69K	✓	A ficha declara IP69K sob a condição de funcionamento com tampas de proteção de aço inoxidável.
Alimentação fora de 20...30 V DC	✗	A tensão de operação declarada é 20...30 V DC para SELV/PELV.
Temperatura ambiente de operação fora de -25...60 °C	✗	A faixa de operação declarada é -25...60 °C.
Aplicação que exige conexão de processo mecânica especificada nesta ficha	✗	A ficha não informa conexão mecânica de processo; o equipamento é descrito como mestre IO-Link e módulo de E/S de campo.

INSTALAÇÃO

Como instalar o IFM AL1123 IO-Link Master StandardLine com interface EtherNet/IP, 8 portas, IP69K

Confirme que a alimentação disponível atende à faixa de 20...30 V DC e aos requisitos SELV/PELV indicados.
Fixe o módulo pela montagem de parede traseira e confira as dimensões no desenho do fabricante.
Conecte a alimentação à conexão M12 codificação A, 4 contatos, usando a documentação do fabricante para identificar os pinos.
Conecte a rede EtherNet/IP às conexões Ethernet M12 codificação D, 4 contatos.
Ligue os dispositivos IO-Link às portas M12 codificação A e valide a compatibilidade elétrica e de comunicação de cada dispositivo.
Para a condição IP69K, use as tampas de proteção de aço inoxidável indicadas; configure e valide endereço IP, rede e sinais antes de colocar o sistema em operação.

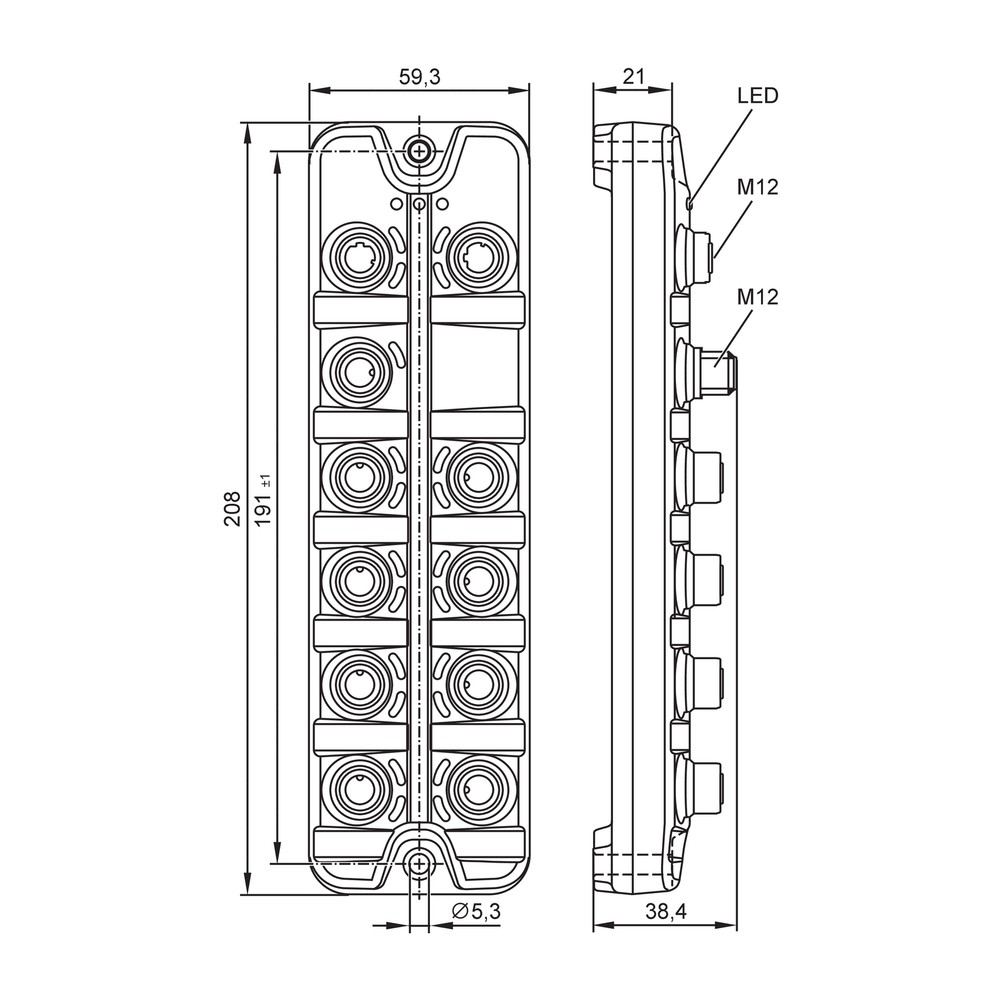

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 tampa de proteção M12 em aço inoxidável, código E12542.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não aparece na rede EtherNet/IP.	Conexão Ethernet, alimentação ou parâmetros de rede podem não corresponder à instalação; a configuração de fábrica informa IP 192.168.1.250, máscara 255.255.255.0 e gateway 0.0.0.0.	Verifique alimentação, conexão M12 codificação D, endereçamento e parâmetros da rede em uso.
Um dispositivo IO-Link conectado não comunica.	Pode haver incompatibilidade de configuração, revisão ou modo de transferência entre o dispositivo e a porta.	Confirme a compatibilidade do dispositivo com IO-Link revisão 1.1 e verifique no datasheet o modo COM requerido e a ligação da porta.
Uma entrada ou saída não apresenta o estado esperado.	Ligação incorreta, nível lógico fora das faixas declaradas ou configuração da E/S pode causar o sintoma.	Confira a atribuição do sinal, o nível aplicado (baixo 0...5 V; alto 11...30 V) e a configuração da E/S.
O módulo ou as saídas desligam sob carga.	A alimentação ou a carga pode exceder os limites declarados de corrente total ou por saída, ou pode haver curto-circuito.	Meça a alimentação e verifique a carga total de até 3,6 A, o limite de 300 mA por saída e a presença de curto-circuito.

DOCUMENTAÇÃO TÉCNICA

Datasheet AL1123-00 em português (Datasheet) Desenho em escala AL1123 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL1123 e para que serve?

É um mestre IO-Link StandardLine com EtherNet/IP, destinado à integração de dispositivos IO-Link e à função de módulo de E/S para aplicações de campo.

Quantas portas e sinais digitais o AL1123 oferece?

São 8 portas IO-Link Classe A, 16 entradas digitais e 8 saídas digitais, conforme a ficha do produto.

O AL1123 acompanha algum acessório?

A ficha lista uma tampa de proteção M12 em aço inoxidável, código E12542.

Posso usar o AL1123 em uma rede que não seja EtherNet/IP?

A interface de comunicação indicada para o modelo é EtherNet/IP. Se a instalação exigir outro protocolo, confirme a compatibilidade da arquitetura com o fabricante antes da seleção.

O AL1123 serve para uma aplicação que exige IP69K sem tampa?

Não se deve considerar a proteção IP69K sem as tampas de proteção de aço inoxidável indicadas na ficha.

Posso alimentar o AL1123 com uma tensão fora de 20 a 30 V DC?

A faixa declarada é 20...30 V DC para SELV/PELV. Uma alimentação fora dessa faixa não corresponde à especificação informada.

O módulo não aparece na rede; o que verifico antes de substituir?

Verifique alimentação, cabeamento Ethernet M12 e parâmetros de rede. A configuração IP de fábrica indicada é 192.168.1.250, com máscara 255.255.255.0.

Uma saída não comuta; o que devo conferir?

Confira a configuração do sinal, o nível lógico e a carga conectada. A ficha informa nível alto de 11...30 V e corrente máxima de 300 mA por saída.

Como escolher entre este mestre e outro modelo?

Selecione o AL1123 quando EtherNet/IP, 8 portas Classe A e os limites de E/S e alimentação atenderem ao projeto; se precisar de outro protocolo ou mais portas, compare as especificações do modelo alternativo.

Que cuidados devo ter ao instalar o módulo?

Respeite a tensão de 20...30 V DC, use as conexões M12 correspondentes e consulte o datasheet para identificação dos pinos. Para IP69K, instale as tampas de proteção de aço inoxidável indicadas.

GLOSSÁRIO TÉCNICO

IO-Link Master

Equipamento que conecta dispositivos IO-Link à rede de automação e gerencia a comunicação com suas portas. (Ref.: tipo de produto: IO-Link Master StandardLine.)

EtherNet/IP

Protocolo de comunicação industrial indicado para a interface de rede deste modelo. (Ref.: interface de comunicação: EtherNet/IP.)

Classe A

Classificação das portas IO-Link indicada para as oito conexões do AL1123. (Ref.: quantidade de portas Classe A: 8.)

COM1, COM2 e COM3

Modos de transferência IO-Link associados às taxas de 4,8, 38,4 e 230,4 kBaud, respectivamente. (Ref.: IO-Link tipo de transferência.)

IP69K

Grau de proteção declarado para o equipamento sob a condição especificada de uso de tampas de proteção de aço inoxidável. (Ref.: grau de proteção.)
