IO-Link Master IFM AL1122 - 8 Portas EtherNet/IP

Pré-visualizar: AL1122 IFM - IO-Link Master ifm Interface EtherNet/IP 8 Portas IP67

AL1122 IFM - IO-Link Master ifm Interface EtherNet/IP 8 Portas IP67

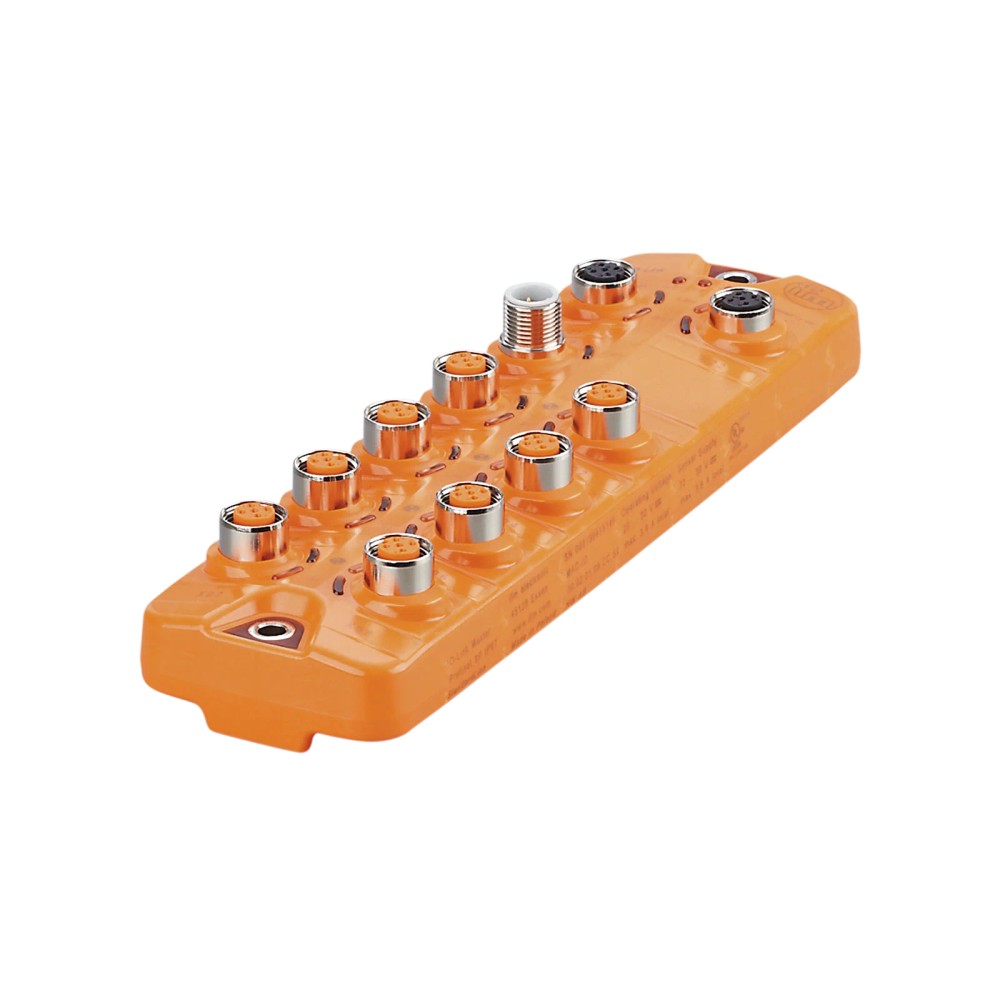

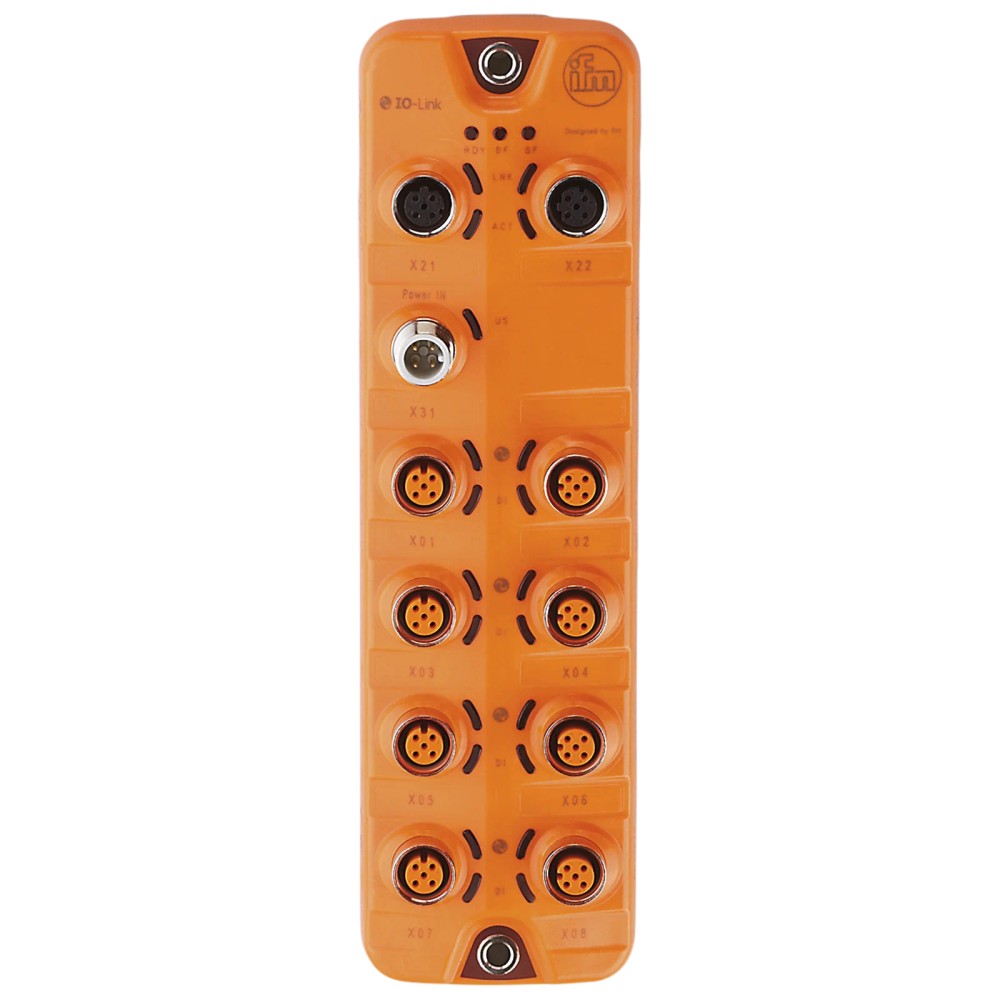

Imagem meramente ilustrativa

R$ 4.415,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1122
EAN: 4021179308939
NCM do produto: 85176259

Destaques do Produto Protocolo de rede...mais

Fechar menu

Saiba mais sobre: "AL1122 IFM - IO-Link Master ifm Interface EtherNet/IP 8 Portas IP67"

Destaques do Produto

Protocolo de rede

EtherNet/IP

Quantidade de portas IO-Link

Alimentação DC

20 a 30 V

Conexões IO-Link

M12, codificação A, 4 contatos

Proteção do invólucro

IP65 / IP66 / IP67

Referência do produto

IFM AL1122

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AL1122 IFM — IO-Link Master StandardLine com interface EtherNet/IP, 8 portas, IP67

O AL1122 é um mestre IO-Link StandardLine e módulo de E/S para aplicações de campo, com interface EtherNet/IP. Oferece 8 portas IO-Link Classe A, 16 entradas digitais e 8 saídas digitais. Opera com alimentação de 20 a 30 V DC e possui grau de proteção IP65, IP66 e IP67, conforme as condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Função	IO-Link Master StandardLine / módulo de E/S para aplicações de campo
Interface de comunicação	EtherNet/IP
Portas IO-Link	8, Classe A
Entradas digitais	16
Saídas digitais	8
Alimentação	20 a 30 V DC
Grau de proteção	IP65, IP66 e IP67
Temperatura de operação	-25 a 60 °C
Conexões IO-Link	8 × M12, codificação A, 4 contatos
Dimensões	208 × 59,3 × 38,4 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Redes de automação que utilizem EtherNet/IP e necessitem integrar dispositivos IO-Link por um mestre de 8 portas Classe A.
Instalação de módulo de E/S em campo dentro da faixa de alimentação de 20 a 30 V DC e da temperatura de operação de -25 a 60 °C.
Aplicações que utilizem as conexões IO-Link M12 A-coded e conexões Ethernet M12 D-coded indicadas para o produto.

⚠ Considere outro se precisa de:

Não selecionar quando o controlador ou a rede não suportar EtherNet/IP; a ficha identifica essa interface para comunicação.
Não usar fora dos limites informados de alimentação ou temperatura de operação.
Não presumir que o grau IP permita imersão ou qualquer condição de instalação sem consultar as condições e instruções do fabricante.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: módulo de E/S para aplicações de campo em sistemas com interface EtherNet/IP.
Integração de dispositivos IO-Link em uma rede EtherNet/IP usando as oito portas Classe A do mestre; a compatibilidade do dispositivo conectado deve ser confirmada para IO-Link revisão 1.1 e para os conectores especificados.
Instalação em ambiente com temperatura de operação entre -25 e 60 °C e alimentação de 20 a 30 V DC, respeitando as condições de montagem e proteção do fabricante.
Possibilidade de uso em topologia de linha ou anel com DLR conforme a ficha; valide a arquitetura e a configuração da rede no datasheet.
A ficha não declara compatibilidade com protocolos de rede diferentes de EtherNet/IP nem condições específicas de imersão; confirme requisitos adicionais com o fabricante.

COMO ESCOLHER

Antes de comprar o AL1122 IFM — IO-Link Master StandardLine com interface EtherNet/IP, 8 portas, IP67, verifique estes pontos:

Escolha o AL1122 quando

A arquitetura exigir um mestre IO-Link com EtherNet/IP, 8 portas Classe A e instalação em campo, com alimentação de 20 a 30 V DC.

Considere outra configuração quando

A rede exigir um protocolo diferente de EtherNet/IP ou a aplicação precisar de quantidade de portas, classe de porta ou características elétricas diferentes das especificadas. Confirme os requisitos no datasheet do modelo alternativo.

Verifique antes de especificar

Confira a disponibilidade de conexões M12 compatíveis, os requisitos de alimentação e a faixa de temperatura do local; valide também a topologia e a configuração de rede no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Fabricante	ifm	Identificação do fabricante.
Modelo	AL1122	Código do produto.
Designação	IO-Link Master SL EIP 8P IP67	Designação informada para o modelo.
Função	Mestre IO-Link StandardLine; módulo de E/S para aplicações de campo	Uso declarado na descrição do produto.
Categoria	Comunicação industrial / IO-Link Master / módulo E/S	Classificação do produto.
GTIN	4021179308939	Identificador comercial informado.

Área de aplicação
Aplicação informada	Módulo E/S para aplicações de campo	Aplicação descrita na ficha do produto.
Grau de poluição	2	Condição ambiental especificada.
Resistência a fluidos químicos	ISO 16750-5: AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1: AA	Referências e classes de resistência declaradas na ficha; observar limites e condições do fabricante.

Alimentação e dados elétricos
Tensão de operação DC	20 a 30 V DC	Faixa de operação; alimentação indicada para SELV/PELV.
Consumo de corrente	300 a 3900 mA	Faixa de consumo informada na ficha; considerar configuração e condições de carga.
Classe de proteção elétrica	III	Classificação de proteção informada.
Capacidade total de carga	3,6 A	Valor declarado para a carga total.
Corrente máxima por saída	300 mA	Limite especificado por saída.
Proteção contra curto-circuito nas entradas	Sim	Recurso indicado para as entradas.
Proteção contra curto-circuito nas saídas	Sim	Recurso indicado para as saídas.

Entradas e saídas digitais
Entradas digitais	16 (8 portas IO-Link Classe A × 2)	Quantidade e distribuição informadas para as portas Classe A.
Saídas digitais	8 (8 portas IO-Link Classe A × 1)	Quantidade e distribuição informadas para as portas Classe A.
Total de entradas/saídas configuráveis	16	Total configurável declarado na ficha.
Nível de comutação baixo	0 a 5 V	Faixa especificada para nível baixo.
Nível de comutação alto	11 a 30 V	Faixa especificada para nível alto.

Interfaces e comunicação
Interface de rede	EtherNet/IP; Ethernet	Interface de comunicação especificada.
Padrão de transmissão Ethernet	10Base-T; 100Base-TX	Padrões indicados para a interface Ethernet.
Taxa de transmissão	10 Mbit/s; 100 Mbit/s	Taxas informadas para Ethernet.
Conexões Ethernet	2 × M12, codificação D, 4 contatos, vedação FKM	Conectores e vedação especificados.
Configuração de endereço	DHCP, BOOTP ou estático	Métodos de configuração de endereço IP indicados.
DLR	Suportado	Recurso de rede informado na ficha.
Topologias de rede	Linha e anel	Topologias declaradas como compatíveis.
Interface IO-Link	IO-Link, revisão 1.1	Revisão da interface especificada.
Portas IO-Link	8 × Classe A	Quantidade e classe das portas.
Conexões IO-Link	8 × M12, codificação A, 4 contatos, vedação FKM	Conectores e vedação especificados.
Taxas IO-Link	COM1: 4,8 kBaud; COM2: 38,4 kBaud; COM3: 230,4 kBaud	Taxas de transferência declaradas para IO-Link.

Conexões elétricas
Conexão de alimentação	1 × M12, codificação A, 4 contatos	Tipo de conexão informado para alimentação.
Consumo de corrente	300 a 3900 mA	Faixa declarada; dimensionar alimentação considerando a instalação e as cargas.

Condições ambientais e proteção
Grau de proteção	IP65, IP66 e IP67; NEMA 250 6P	Classificações declaradas; a condição de uso depende da instalação e das especificações do fabricante.
Temperatura de operação	-25 a 60 °C	Limite de temperatura durante operação.
Temperatura de armazenamento	-25 a 85 °C	Faixa declarada para armazenamento, não para operação.
Umidade relativa máxima	90%	Limite informado pela ficha.
Resistência a choque	DIN EN 60068-2-27	Norma de referência declarada.
Resistência a vibração	DIN EN 60068-2-64: 2009-04; DIN EN 60068-2-6: 2008-10	Normas de referência declaradas para vibração.
Compatibilidade eletromagnética	EN 61000-6-2; EN 61000-6-4	Normas declaradas na ficha.

Dados mecânicos e montagem
Formato do invólucro	Retangular	Geometria informada.
Dimensões	208 × 59,3 × 38,4 mm	Dimensões nominais informadas.
Peso	396 g	Massa informada no catálogo.
Material do invólucro	PA laranja	Material e cor declarados.
Material do soquete	Latão niquelado	Material declarado para o soquete.
Material de vedação	FKM	Material de vedação informado para as conexões.
Método de montagem	Montagem pela parede traseira	Método de montagem indicado.
Desenho dimensional	https://media.ifm.com/dam/1f0d5fe4-a863-4e99-8e80-e8a42729119b/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_ASI_0159.png	Referência gráfica disponibilizada para dimensões.

Dados de confiabilidade
MTTF	78 anos	Valor de MTTF informado na ficha; não representa vida útil garantida.

COMPATIBILIDADE

Comunicação

• EtherNet/IP; transmissão Ethernet 10Base-T e 100Base-TX, 10 Mbit/s e 100 Mbit/s.

• Interface IO-Link, revisão 1.1; taxas de transferência COM1 4,8 kBaud, COM2 38,4 kBaud e COM3 230,4 kBaud.

• Configuração de endereço IP indicada: DHCP, BOOTP ou estático. A ficha também informa suporte a DLR e topologias de linha e anel.

Conexões

Elétrica Alimentação por 1 × M12, codificação A, 4 contatos; faixa de operação de 20 a 30 V DC, para SELV/PELV conforme a ficha. Conexões Ethernet: 2 × M12, codificação D, 4 contatos. Verifique pinagem e requisitos de alimentação no datasheet antes da ligação.

Processo Não possui conexão de processo para fluido informada; é um módulo elétrico de comunicação e E/S para montagem em campo. As conexões IO-Link são 8 × M12, codificação A, 4 contatos, com vedação FKM. A montagem indicada é pela parede traseira.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede de automação com EtherNet/IP e dispositivos IO-Link compatíveis com a revisão 1.1, conectados às portas M12 A-coded.	✓	A ficha identifica EtherNet/IP, IO-Link revisão 1.1 e oito conexões IO-Link M12 com codificação A.
Instalação alimentada dentro de 20 a 30 V DC e ambiente entre -25 e 60 °C.	✓	Essas são a faixa de tensão de operação e a faixa de temperatura de operação informadas.
Sistema que exige um protocolo de rede diferente de EtherNet/IP.	✗	A interface de rede especificada para este produto é EtherNet/IP; não há outro protocolo de rede informado na ficha.
Aplicação com temperatura de operação fora de -25 a 60 °C.	✗	A condição excede a faixa de temperatura de operação especificada.
Conexão a dispositivo ou cabo sem compatibilidade elétrica ou mecânica com M12 A-coded de 4 contatos nas portas IO-Link.	✗	A configuração de conexão informada é M12, codificação A, 4 contatos; compatibilidade com outros formatos não está especificada.

INSTALAÇÃO

Como instalar o AL1122 IFM — IO-Link Master StandardLine com interface EtherNet/IP, 8 portas, IP67

Confirme no datasheet a compatibilidade da rede EtherNet/IP, dos dispositivos IO-Link e dos requisitos de alimentação da instalação.
Monte o módulo pela parede traseira, respeitando o desenho dimensional e as instruções do fabricante.
Conecte a alimentação à conexão M12 A-coded de 4 contatos, verificando a pinagem no datasheet antes de energizar.
Conecte a rede às conexões Ethernet M12 D-coded de 4 contatos e configure DHCP, BOOTP ou endereço estático conforme a arquitetura.
Conecte os dispositivos IO-Link às portas M12 A-coded; confirme a pinagem e a adequação elétrica de cada dispositivo antes da ligação.
Energize dentro da faixa de 20 a 30 V DC e verifique a comunicação EtherNet/IP, o estado das portas e a configuração de rede conforme o manual do fabricante.

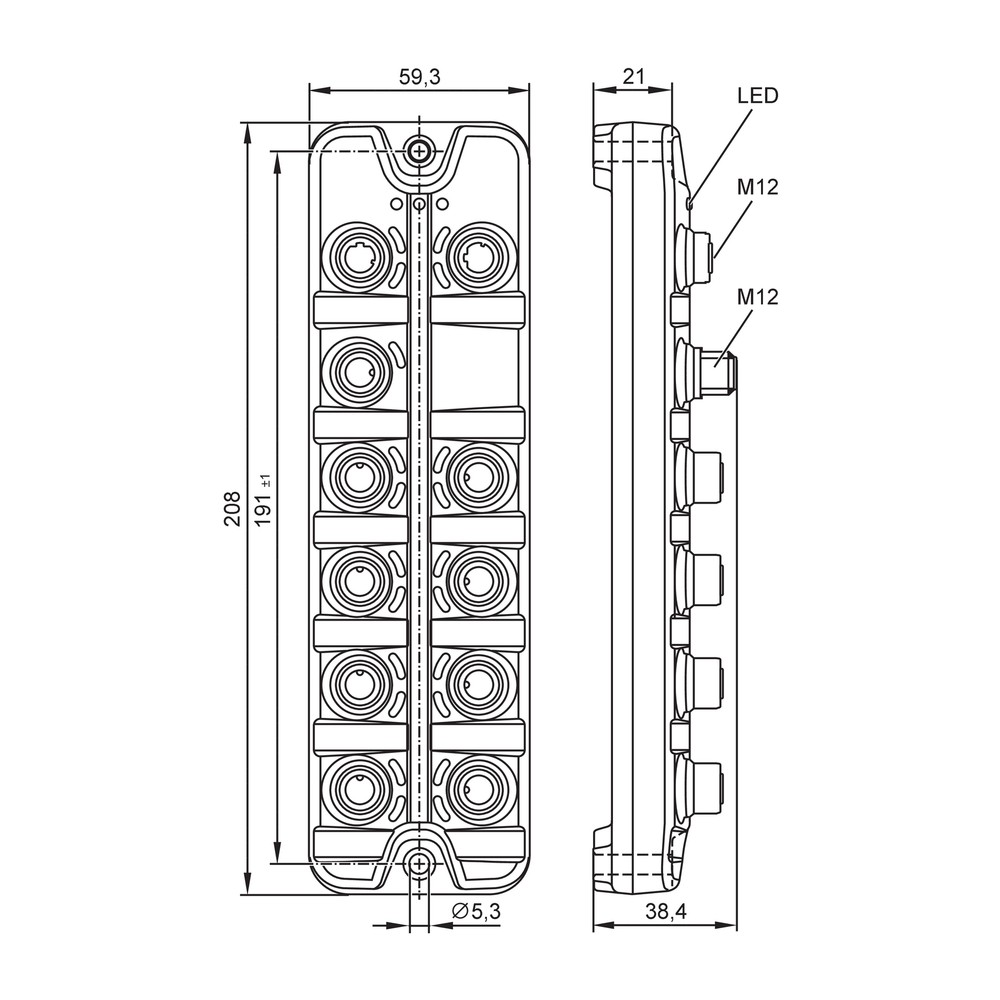

Desenho Dimensional

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O mestre não aparece na rede EtherNet/IP.	Endereço IP ou parâmetros de rede incompatíveis com a configuração da rede; conexão Ethernet ou alimentação também podem estar ausentes.	Confirme a alimentação dentro da faixa especificada, o cabeamento M12 D-coded e se o endereço está configurado por DHCP, BOOTP ou modo estático conforme a rede.
Um dispositivo IO-Link conectado não comunica.	Conector, cabeamento, configuração da porta ou compatibilidade do dispositivo com a interface IO-Link podem não corresponder.	Verifique a conexão M12 A-coded de 4 contatos, a configuração da porta e a revisão/protocolo do dispositivo; consulte o datasheet do dispositivo conectado.
Entradas ou saídas digitais não apresentam o estado esperado.	Tensão de sinal fora dos níveis especificados, carga incompatível com os limites da saída ou ligação incorreta.	Meça os níveis de sinal e compare com as faixas de nível baixo e alto; confira também o limite de corrente por saída e a ligação no datasheet.
O módulo interrompe operação ou apresenta comportamento instável em campo.	Alimentação fora da faixa, temperatura além do limite de operação ou condição de instalação incompatível com a proteção declarada.	Meça a tensão de alimentação, confirme a temperatura ambiente e inspecione conectores, vedação e montagem conforme as instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL1122 — português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL1122 e para quem ele serve?

É um mestre IO-Link StandardLine com interface EtherNet/IP, destinado a aplicações de campo que precisam integrar dispositivos IO-Link e sinais digitais. A ficha especifica oito portas Classe A.

Quais conexões e protocolos ele usa?

A comunicação de rede é EtherNet/IP, com duas conexões Ethernet M12 D-coded de 4 contatos. As oito conexões IO-Link são M12 A-coded de 4 contatos; a interface IO-Link é revisão 1.1.

O que vem junto com o produto?

A ficha informa pacote de uma peça, mas não detalha acessórios ou cabos incluídos. Confirme o conteúdo fornecido com o vendedor ou no datasheet.

Posso usar este módulo em uma rede que não seja EtherNet/IP?

A ficha identifica EtherNet/IP como interface de rede do AL1122. Não selecione o produto para outro protocolo sem confirmação explícita do fabricante.

Ele serve para operar fora de -25 a 60 °C?

A faixa informada é de -25 a 60 °C para operação. A ficha não especifica operação fora desses limites.

O módulo está ligado, mas não comunica; o que devo verificar antes de substituir?

Verifique a alimentação, o endereço IP e a conexão Ethernet M12 D-coded. Confirme também se a rede está configurada conforme o método escolhido: DHCP, BOOTP ou endereço estático.

Uma porta IO-Link não reconhece o dispositivo conectado; o que conferir?

Confira o encaixe e o cabeamento M12 A-coded, a configuração da porta e a compatibilidade do dispositivo com IO-Link. Consulte as informações técnicas do dispositivo conectado antes de concluir que o mestre está com defeito.

É melhor comprar o AL1122 ou procurar um mestre com outra quantidade de portas?

O AL1122 tem oito portas IO-Link Classe A. Se a quantidade necessária ou o protocolo da rede diferir, compare com outro modelo e valide as interfaces no datasheet correspondente.

Preciso de ferramenta ou pinagem específica para instalar?

A ficha não informa ferramenta de instalação nem apresenta pinagem detalhada. Use o desenho dimensional disponível e consulte o datasheet/manual do fabricante para pinagem e procedimento de ligação.

Como evitar falhas relacionadas às saídas digitais?

Verifique a carga conectada e mantenha a corrente por saída dentro do limite especificado de 300 mA. Confirme também os níveis de sinal e a ligação conforme o datasheet.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação usada para conectar dispositivos de campo ao mestre. Ref.: revisão 1.1.

EtherNet/IP

Interface de rede industrial especificada para comunicação do módulo. Ref.: tipo de interface EtherNet/IP.

Classe A

Classificação das portas IO-Link indicada para as conexões do AL1122. Ref.: 8 portas Classe A.

DLR

Recurso de rede citado na ficha para topologias compatíveis com anel. Ref.: interface_notes.

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de elementos, conforme condições normativas de ensaio. Ref.: IP65, IP66 e IP67.
