IO-Link Master ifm AL1122 - EtherNet/IP 8 Portas

Pré-visualizar: AL1122 IFM - IO-Link Master ifm EtherNet/IP Módulo E/S industrial 8 portas M12 IP67

AL1122 IFM - IO-Link Master ifm EtherNet/IP Módulo E/S industrial 8 portas M12 IP67

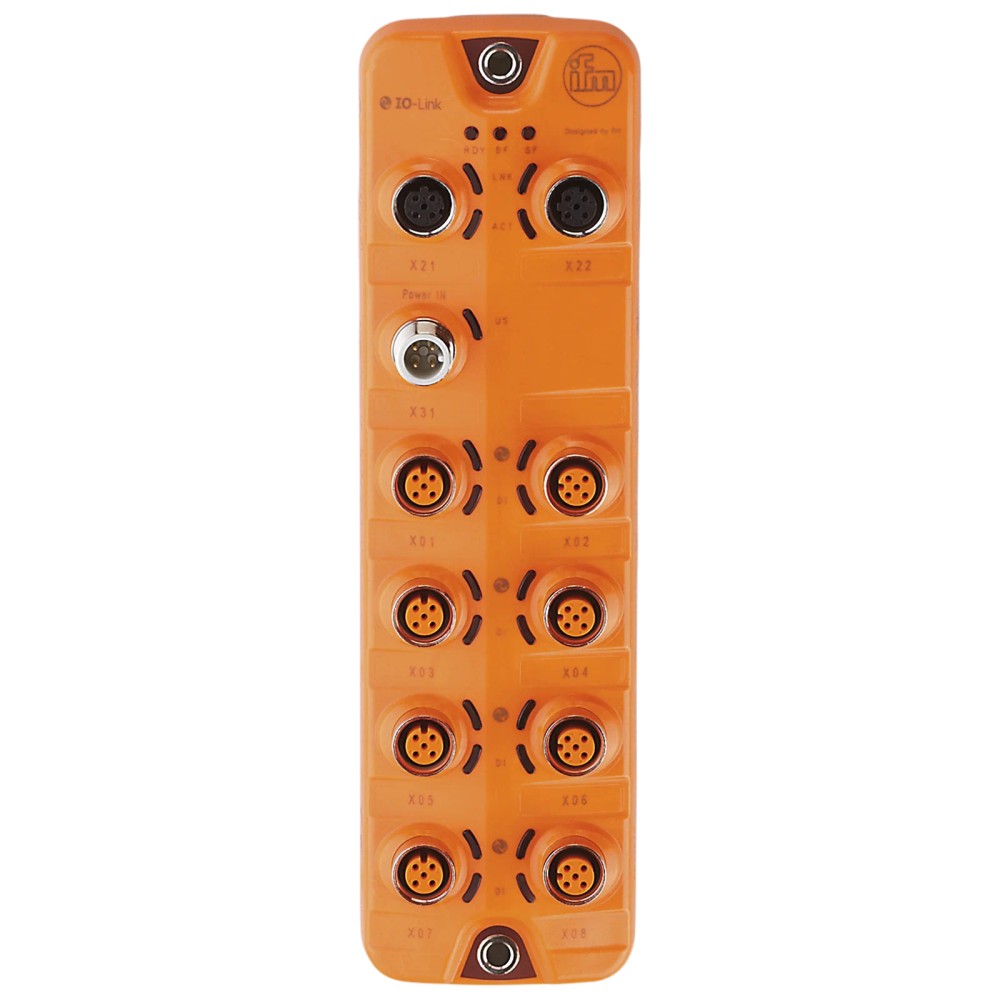

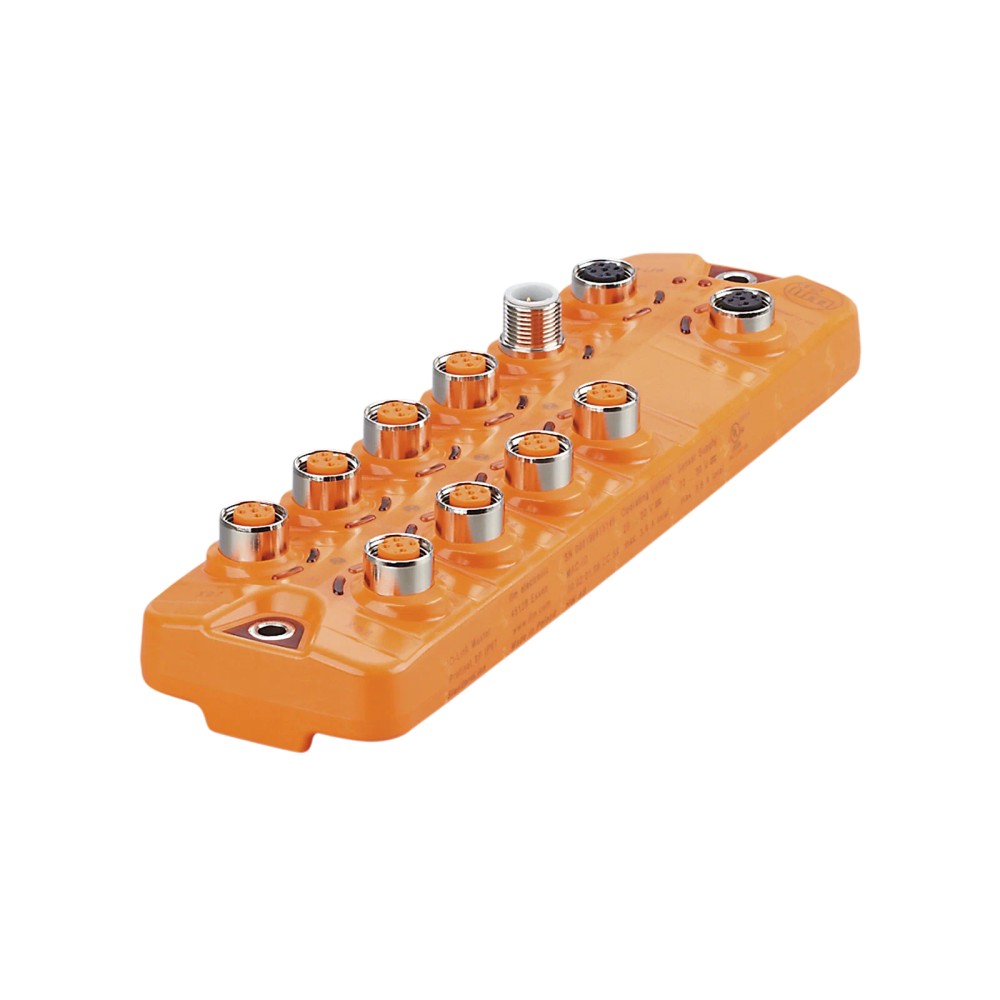

Imagem meramente ilustrativa

R$ 4.415,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1122
EAN: 4021179308939
NCM do produto: 85176299

Destaques do Produto Protocolo de rede...mais

Fechar menu

Saiba mais sobre: "AL1122 IFM - IO-Link Master ifm EtherNet/IP Módulo E/S industrial 8 portas M12 IP67"

Destaques do Produto

Protocolo de rede

EtherNet/IP

Número de portas IO-Link

Conexão das portas IO-Link

M12, codificação A

Alimentação

20...30 V DC; conexão M12, codificação A

Proteção do invólucro

IP65, IP66 e IP67

Instalação

Montagem na parede traseira

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IO-Link Master ifm AL1122 com interface EtherNet/IP, 8 portas M12, IP67

O ifm AL1122 é um IO-Link master que conecta dispositivos IO-Link a uma rede industrial EtherNet/IP e funciona como módulo de E/S para aplicações de campo. Possui 8 portas IO-Link, 16 entradas digitais e 8 saídas digitais. Conta com interfaces Ethernet em conectores M12 e grau de proteção IP65, IP66 e IP67, conforme as condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Função	IO-Link master
Interface de rede	EtherNet/IP
Portas IO-Link	8 × M12, codificação A
Entradas digitais	16
Saídas digitais	8
Tensão de operação	20...30 V DC
Grau de proteção	IP65, IP66, IP67
Dimensões	208 × 59,3 × 38,4 mm
Temperatura de operação	-25...60 °C
Versão IO-Link	1.1

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de campo que necessitam de um IO-Link master com interface EtherNet/IP.
Instalações que utilizem até 8 portas IO-Link Class A e conexões M12 compatíveis.
Aplicações dentro da faixa de tensão de operação de 20...30 V DC e temperatura de operação de -25...60 °C.
Redes que utilizem topologia em linha ou anel; o equipamento informa suporte a DLR.

⚠ Considere outro se precisa de:

Não selecione quando a rede de controle exigir um protocolo diferente de EtherNet/IP, sem confirmar uma solução de comunicação compatível.
Não utilize fora da faixa de alimentação de 20...30 V DC ou da temperatura de operação de -25...60 °C.
Não considere as 8 portas como 16 portas IO-Link: são 8 portas Class A, com entradas e saídas digitais informadas para o conjunto conforme a ficha.
Não presuma que o grau IP assegure proteção em condições diferentes das estabelecidas para a instalação; consulte o datasheet para as condições de montagem e exposição.

APLICAÇÕES E USO

Uso como módulo de E/S de campo em sistemas de automação com rede EtherNet/IP; a aplicação é declarada na ficha do produto.
Conexão de dispositivos IO-Link versão 1.1 por até 8 portas Class A M12 codificadas A; confirme a pinagem e os requisitos do dispositivo conectado.
Integração em topologias de rede em linha ou anel com suporte a DLR, conforme os recursos declarados.
Aplicação em ambientes cuja temperatura de operação esteja entre -25 e 60 °C e cuja alimentação esteja entre 20 e 30 V DC.
A ficha lista classificações IP65, IP66 e IP67, mas não detalha aqui as condições de instalação para cada classificação; consulte o datasheet antes de especificar para exposição a água, poeira ou agentes químicos.

COMO ESCOLHER

Antes de comprar o IO-Link Master ifm AL1122 com interface EtherNet/IP, 8 portas M12, IP67, verifique estes pontos:

Escolha o AL1122 quando

A aplicação exigir um IO-Link master com EtherNet/IP, 8 portas Class A com conexão M12 codificada A e operação dentro de 20...30 V DC e -25...60 °C.

Avalie outro equipamento quando

A rede exigir protocolo diferente de EtherNet/IP, o número ou tipo de portas necessário não corresponder às 8 portas IO-Link Class A, ou as condições de tensão e temperatura excederem os limites informados. A ficha fornecida não especifica modelos alternativos.

Verifique antes de instalar

Confirme a codificação e o número de contatos dos conectores, os requisitos elétricos da instalação e as condições ambientais no datasheet do fabricante. A compatibilidade mecânica do conector, por si só, não confirma compatibilidade elétrica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	AL1122	Designação do modelo indicada no anúncio e na ficha do produto.
Part number / SKU	AL1122	Código de identificação do produto.
GTIN	4021179308939	Identificador comercial informado na ficha.
Função	IO-Link master com interface EtherNet/IP	Função e interface indicadas para o módulo.
Aplicação	Módulo de E/S para aplicações de campo	Descrição de aplicação informada pelo fabricante.
Categoria	Comunicação industrial	Classificação do produto no contexto do anúncio.

Dados elétricos
Tensão de operação DC	20...30 V	Faixa de alimentação especificada; verificar os requisitos da instalação.
Consumo de corrente	300...3900 mA	Faixa de consumo informada na ficha.
Capacidade total de carga	3,6 A	Capacidade total indicada para a carga.
Carga máxima por saída	300 mA	Limite informado para cada saída.
Classe de proteção	III	Classificação elétrica declarada.
Grau de poluição	2	Condição de grau de poluição especificada.

Entradas e saídas digitais
Entradas digitais	16 (8 portas IO-Link Class A × 2)	Quantidade e distribuição informadas para as portas Class A.
Saídas digitais	8 (8 portas IO-Link Class A × 1)	Quantidade e distribuição informadas para as portas Class A.
Entradas/saídas totais	16, configuráveis	Total configurável informado na ficha; consultar documentação para configuração.
Nível de comutação baixo	0...5 V	Faixa de nível baixo especificada.
Nível de comutação alto	11...30 V	Faixa de nível alto especificada.
Proteção contra curto-circuito nas entradas	Sim	Proteção declarada para as entradas.
Proteção contra curto-circuito nas saídas	Sim	Proteção declarada para as saídas.

Interfaces e comunicação
Interface de comunicação	Ethernet; IO-Link	Interfaces declaradas para comunicação.
Protocolo Ethernet	EtherNet/IP	Protocolo especificado para a interface de rede.
Versão IO-Link	1.1	Revisão IO-Link informada.
Portas IO-Link	8 × M12, codificação A, 4 contatos	Especificação de conexão das portas IO-Link.
Conexão Ethernet	2 × M12, codificação D, 4 contatos	Conexões de rede indicadas na ficha.
Conexão de alimentação	1 × M12, codificação A, 4 contatos	Conector indicado para alimentação.
Padrão de transmissão	10Base-T; 100Base-TX	Padrões Ethernet declarados.
Taxa de transmissão	10 Mbit/s; 100 Mbit/s	Taxas informadas para a interface.
Taxas de transferência IO-Link	COM1: 4,8 kBaud; COM2: 38,4 kBaud; COM3: 230,4 kBaud	Modos de transferência IO-Link indicados.
Configuração de endereço	DHCP, BOOTP ou estática	Métodos de configuração informados para a interface.
Topologias de rede	Linha e anel; suporte a DLR	Topologias e função de rede declaradas.
Configuração de fábrica	IP 192.168.1.250; máscara 255.255.255.0; gateway 0.0.0.0	Valores de fábrica informados; confirmar se permanecem aplicáveis à unidade instalada.

Condições ambientais e proteção
Temperatura de operação	-25...60 °C	Faixa de temperatura declarada para operação.
Temperatura de armazenamento	-25...85 °C	Faixa de temperatura declarada para armazenamento.
Umidade relativa máxima	90%	Limite informado para umidade relativa.
Grau de proteção	IP65, IP66, IP67; NEMA 250 6P	Classificações declaradas; a proteção depende das condições de instalação e uso previstas pelo fabricante.
Resistência a choque	DIN EN 60068-2-27	Norma de ensaio de choque indicada.
Resistência a vibração	DIN EN 60068-2-64: 2009-04; DIN EN 60068-2-6: 2008-10	Normas e edições de ensaio de vibração declaradas.
Compatibilidade com fluidos e agentes químicos	ISO 16750-5: AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1: AA	Referências e códigos informados pelo fabricante; consultar a documentação para validar o agente específico.
Normas EMC	EN 61000-6-2; EN 61000-6-4	Normas de compatibilidade eletromagnética declaradas.

Dados mecânicos e construção
Dimensões	208 × 59,3 × 38,4 mm	Dimensões externas informadas.
Peso	396 g	Massa indicada na ficha do produto.
Formato do invólucro	Retangular	Configuração mecânica declarada.
Material do invólucro	PA laranja	Material e cor informados para o invólucro.
Material dos soquetes	Latão niquelado	Material especificado para os soquetes.
Material de vedação	FKM	Material de vedação informado para as conexões.
Método de montagem	Montagem na parede traseira	Método de montagem indicado na ficha.
Resistência a curto-circuito	Proteção nas entradas e nas saídas	Proteções declaradas; consultar documentação para condições e comportamento detalhados.
MTTF	78 anos	Valor declarado na ficha; não equivale a uma garantia de vida útil em qualquer condição.

COMPATIBILIDADE

Comunicação

• EtherNet/IP pela interface Ethernet; padrão de transmissão 10Base-T e 100Base-TX, com taxas informadas de 10 Mbit/s e 100 Mbit/s.

• IO-Link versão 1.1, em 8 portas Class A.

• Comunicação IO-Link COM1: 4,8 kBaud; COM2: 38,4 kBaud; COM3: 230,4 kBaud.

• Topologias de rede informadas: linha e anel; suporte a DLR (Device Level Ring). A interface informa DHCP, BOOTP e configuração estática.

Conexões

Elétrica Alimentação por 1 conector M12, codificação A, 4 contatos; tensão de operação de 20...30 V DC. As portas IO-Link são 8 × M12, codificação A, 4 contatos. A conexão Ethernet é 2 × M12, codificação D, 4 contatos. Verifique pinagem e requisitos elétricos no datasheet antes da ligação; a semelhança física de conectores não comprova compatibilidade elétrica.

Processo Não há conexão de processo para fluido especificada na ficha. O equipamento é um módulo de E/S para campo; montagem indicada na parede traseira. As conexões de campo são elétricas, por conectores M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede EtherNet/IP com dispositivos IO-Link versão 1.1 conectados às portas Class A	✓	A ficha declara interface EtherNet/IP, IO-Link versão 1.1 e 8 portas IO-Link Class A.
Instalação com alimentação DC entre 20 e 30 V e temperatura ambiente de operação entre -25 e 60 °C	✓	Esses limites correspondem à tensão e à faixa de temperatura de operação especificadas.
Rede que requer topologia em linha ou anel com DLR	✓	A ficha informa topologias linha e anel e suporte a DLR.
Controlador ou rede que exige exclusivamente protocolo diferente de EtherNet/IP	✗	A interface de rede especificada para este modelo é EtherNet/IP; a ficha não declara suporte a outro protocolo de rede.
Alimentação fora de 20...30 V DC ou operação fora de -25...60 °C	✗	As condições ultrapassam os limites de operação informados para o produto.
Ligação de um dispositivo cujo conector M12 encaixa mecanicamente, mas cuja pinagem ou requisitos elétricos não foram confirmados	✗	O encaixe mecânico não é evidência de compatibilidade elétrica. É necessário confirmar codificação, contatos e pinagem no datasheet.

INSTALAÇÃO

Como instalar o IO-Link Master ifm AL1122 com interface EtherNet/IP, 8 portas M12, IP67

Confirme que o modelo recebido é AL1122 e verifique os requisitos de tensão e temperatura da aplicação no datasheet.
Fixe o módulo pela montagem na parede traseira, utilizando o desenho dimensional para conferir espaço e posição.
Ligue a alimentação ao conector M12 codificado A de 4 contatos; confira a pinagem no datasheet antes de energizar.
Conecte a rede EtherNet/IP às conexões Ethernet M12 codificadas D de 4 contatos, verificando codificação e pinagem.
Conecte os dispositivos IO-Link às portas M12 codificadas A de 4 contatos e confirme a compatibilidade elétrica de cada dispositivo.
Configure o endereço de rede conforme a instalação; os métodos informados são DHCP, BOOTP e configuração estática. Verifique a comunicação antes de liberar o sistema para operação.

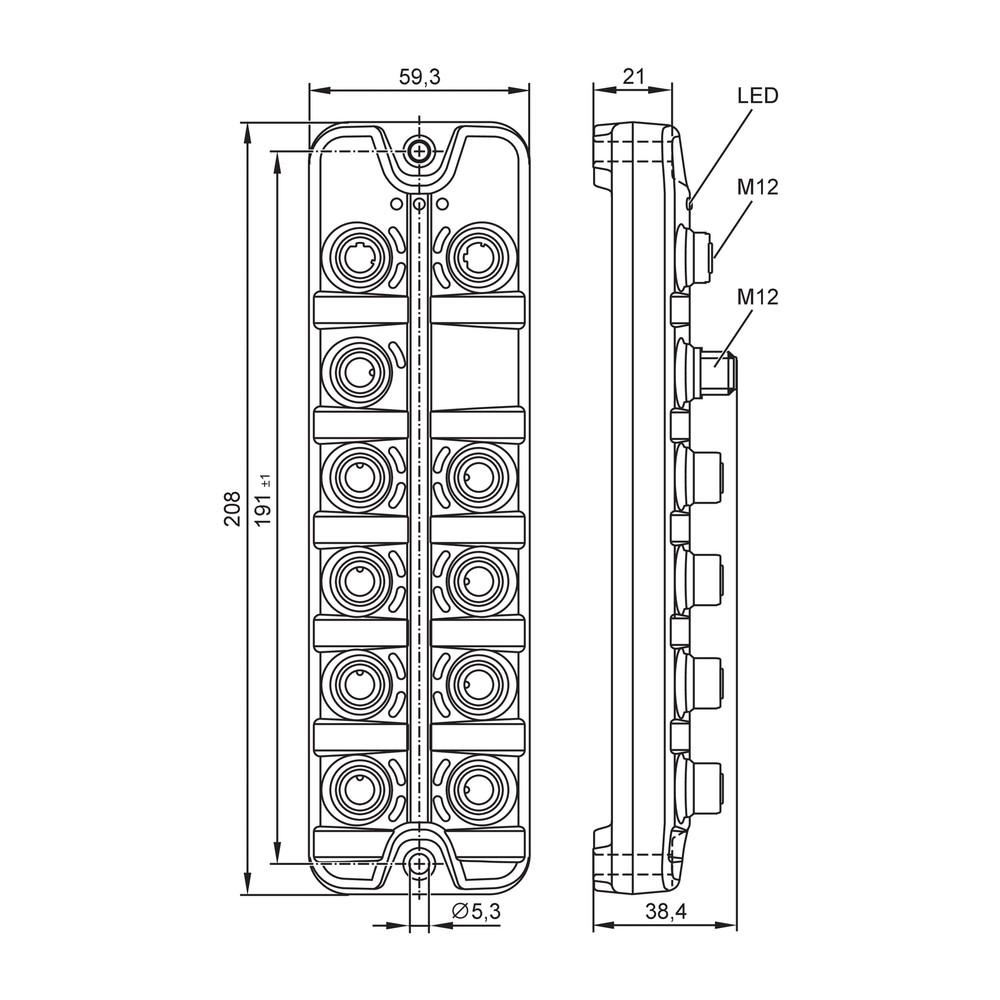

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O master não aparece na rede EtherNet/IP.	Endereço IP, máscara ou gateway não correspondem à configuração da rede, ou a conexão Ethernet não está estabelecida.	Verifique a conexão nos M12 Ethernet, confirme a configuração DHCP, BOOTP ou estática e compare os parâmetros com a rede. A configuração de fábrica indicada é IP 192.168.1.250, máscara 255.255.255.0 e gateway 0.0.0.0.
Um dispositivo IO-Link conectado não comunica.	Conexão em porta inadequada, incompatibilidade de pinagem ou configuração do dispositivo não confirmada.	Confira se o cabo está na porta IO-Link M12 codificada A, revise a pinagem e valide a compatibilidade do dispositivo e sua revisão conforme a documentação.
O módulo reinicia ou apresenta comportamento intermitente.	Alimentação fora da faixa especificada ou queda de tensão associada à carga da instalação.	Meça a tensão no conector de alimentação durante a operação e confirme que permanece entre 20 e 30 V DC; verifique também o consumo e a capacidade de carga especificados.
Uma saída não comuta como esperado.	Carga acima do limite informado por saída, curto-circuito ou nível de sinal incompatível.	Confira a corrente da carga contra o limite de 300 mA por saída, verifique a fiação e meça o sinal em relação aos níveis de comutação baixo e alto indicados na ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL1122 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm AL1122 e para quem ele serve?

É um IO-Link master com interface EtherNet/IP para aplicações de campo. Serve a sistemas que precisam conectar dispositivos IO-Link versão 1.1 à rede EtherNet/IP.

O que acompanha o AL1122?

A ficha informa uma peça por embalagem, mas não detalha acessórios inclusos. A lista de acessórios não está especificada no contexto fornecido.

O AL1122 comunica com uma rede que exige outro protocolo no lugar de EtherNet/IP?

A interface de rede especificada é EtherNet/IP. A ficha não declara suporte a outros protocolos de rede, portanto confirme a arquitetura antes da compra.

Posso ligar qualquer dispositivo com conector M12 ao AL1122?

Não é possível confirmar compatibilidade apenas pelo formato do conector. Verifique codificação, pinagem, requisitos elétricos e compatibilidade IO-Link do dispositivo no datasheet.

O master não aparece na rede; o que devo verificar antes de trocar?

Confira primeiro o endereço IP, a máscara, o gateway e o método de configuração da interface. Verifique também as conexões Ethernet M12 e a correspondência dos parâmetros com a rede.

Um dispositivo IO-Link não comunica; qual pode ser a causa?

Uma causa possível é incompatibilidade de conexão, pinagem ou configuração. Confirme que o dispositivo está ligado a uma porta IO-Link e compare os requisitos com o datasheet antes de substituir o módulo.

É melhor comprar o AL1122 ou procurar um modelo com outra interface?

Escolha o AL1122 se a rede exigida for EtherNet/IP e a aplicação utilizar até 8 portas IO-Link Class A. Se o sistema exigir outro protocolo, selecione uma interface compatível; a ficha não especifica modelos alternativos.

O AL1122 substitui um módulo com mais portas IO-Link?

O AL1122 possui 8 portas IO-Link Class A. Se a aplicação exigir mais portas do que essa quantidade, verifique outro modelo que atenda ao número necessário.

Que cuidados devo ter ao instalar os conectores?

Confirme a codificação e os contatos de cada conexão antes de ligar alimentação, Ethernet ou dispositivos IO-Link. Use o datasheet para consultar pinagem e montagem; o encaixe mecânico não garante compatibilidade elétrica.

Posso instalar o AL1122 em ambiente acima de 60 °C?

A faixa de temperatura de operação especificada é de -25 a 60 °C. Para temperaturas superiores, a ficha não confirma adequação do equipamento.

GLOSSÁRIO TÉCNICO

IO-Link master

Módulo que conecta dispositivos IO-Link à rede de automação por meio das interfaces e portas especificadas. (Ref.: função IO-Link master; versão IO-Link 1.1)

EtherNet/IP

Protocolo de comunicação industrial declarado para a interface de rede do AL1122. (Ref.: protocolo EtherNet/IP)

Porta Class A

Tipo de porta IO-Link indicado para as conexões do produto; neste modelo há 8 portas M12 Class A. (Ref.: 8 × M12, codificação A, 4 contatos)

DLR

Device Level Ring, recurso de rede em anel declarado na ficha do produto. (Ref.: topologias linha e anel; suporte a DLR)

Grau de proteção IP

Classificação de proteção do invólucro conforme condições definidas para o uso; a ficha declara IP65, IP66 e IP67. (Ref.: grau de proteção IP65, IP66, IP67)
