IO-Link Master IFM AL1103 PROFINET 8 Portas IP69K

Pré-visualizar: AL1103 IFM - IO-Link Master ifm PROFINET Sistemas higiênicos e campo 8 Portas IP69K

AL1103 IFM - IO-Link Master ifm PROFINET Sistemas higiênicos e campo 8 Portas IP69K

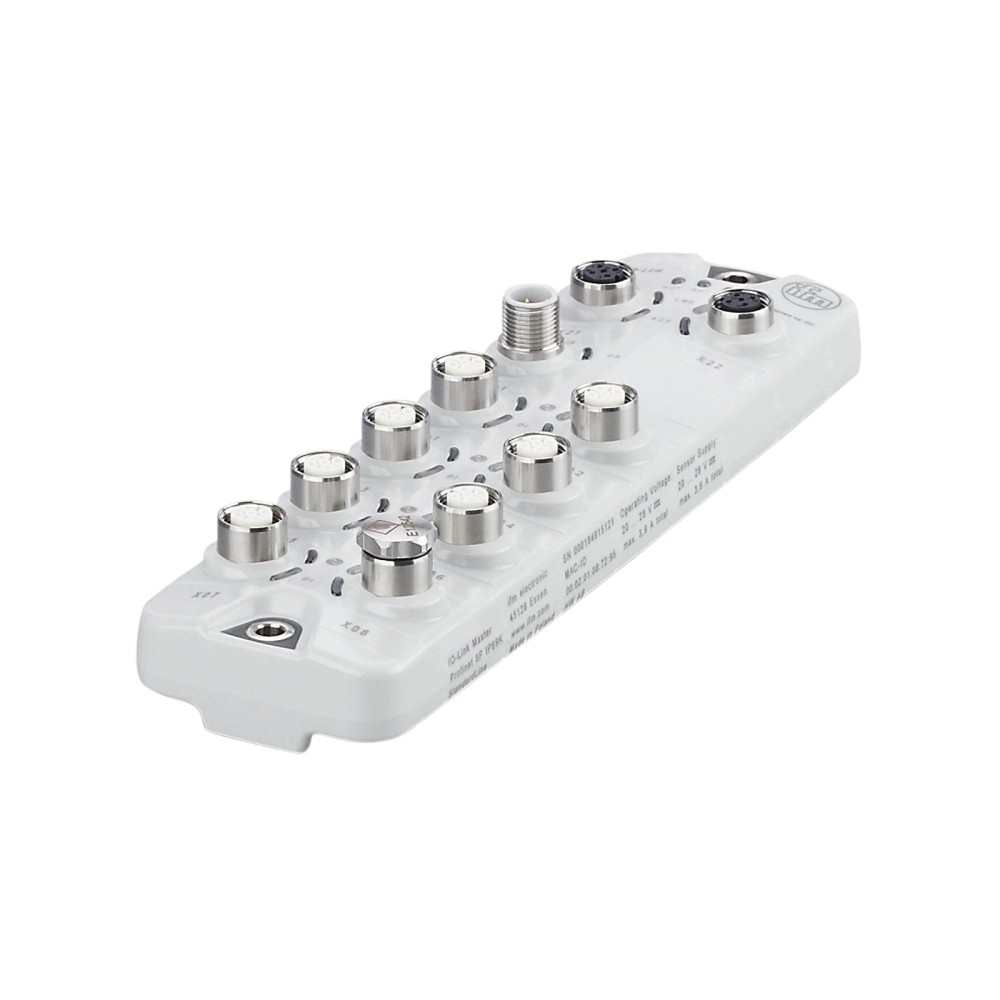

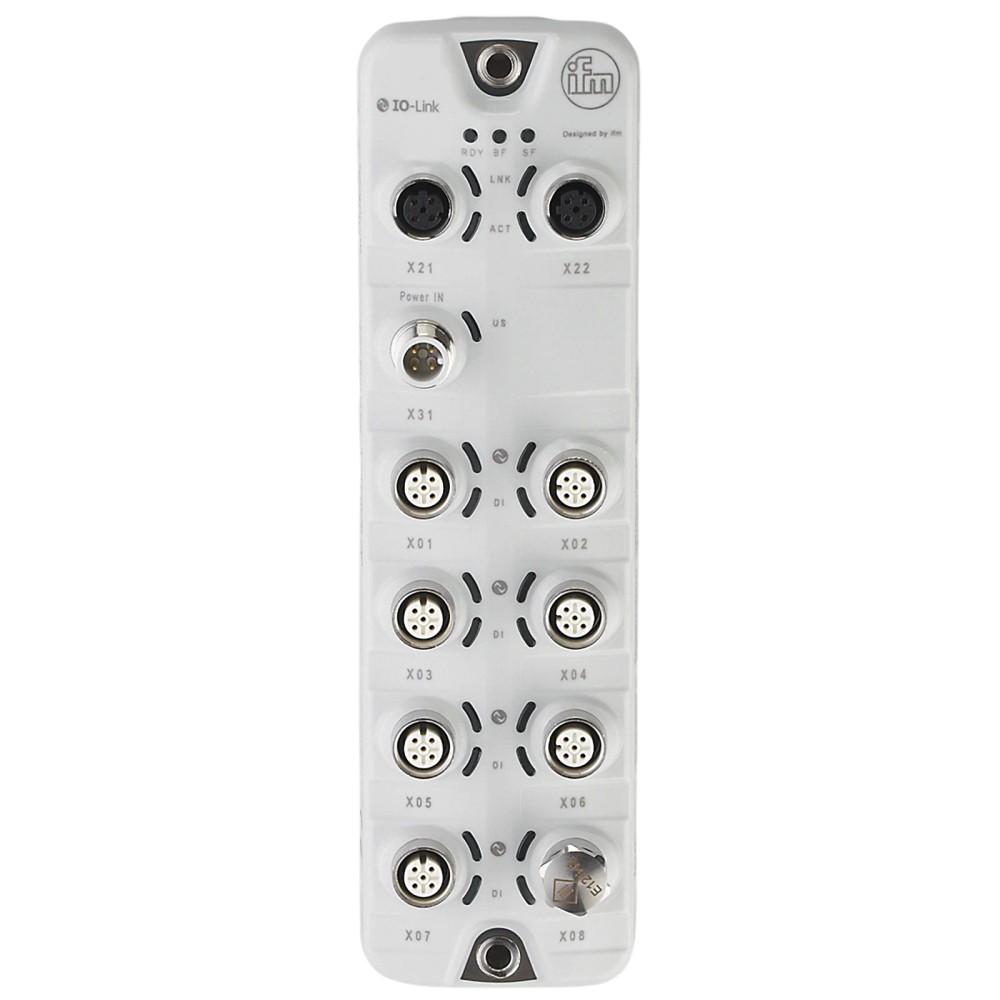

Imagem meramente ilustrativa

R$ 5.100,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1103
EAN: 4021179308908
NCM do produto: 85176299

Destaques do Produto Protocolo PROFINET...mais

Fechar menu

Saiba mais sobre: "AL1103 IFM - IO-Link Master ifm PROFINET Sistemas higiênicos e campo 8 Portas IP69K"

Destaques do Produto

Protocolo

PROFINET

Portas IO-Link

Grau de Proteção

IP69K

Tensão

20-30V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AL1103 Mestre IO-Link ifm PROFINET 8 Portas IP69K

O AL1103 é um mestre IO-Link com interface PROFINET, ideal para aplicações em sistemas higiênicos e automação descentralizada em campo. Ele gerencia até 8 dispositivos IO-Link, possuindo 16 entradas e 8 saídas digitais configuráveis. Com proteção IP69K, é projetado para ambientes industriais rigorosos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	AL1103
Marca	ifm
Portas	8 IO-Link
Entradas	16 Digitais
Interface	PROFINET
Proteção	IP69K
Dimensões	208 x 59,3 x 38,4 mm
Montagem	Parede traseira

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas higiênicos (indústria alimentícia/bebidas)
Automação descentralizada em campo
Integração de sensores IO-Link em redes PROFINET

⚠ Considere outro se precisa de:

Ambientes com atmosferas explosivas sem proteção adequada
Aplicações que não suportam o protocolo PROFINET
Instalações expostas a vibrações fora dos padrões DIN EN 60068-2-6

APLICAÇÕES E USO

Indústria alimentícia (ambientes higiênicos)
Sistemas de automação descentralizada em campo
Conexão e controle de sensores e atuadores inteligentes IO-Link

COMO ESCOLHER

Antes de comprar o AL1103 Mestre IO-Link ifm PROFINET 8 Portas IP69K, verifique estes pontos:

Quando escolher AL1103

Escolha quando precisar de uma interface PROFINET robusta para até 8 dispositivos IO-Link em ambientes com alta umidade ou necessidade de higienização frequente.

Quando buscar outra opção

Busque alternativas se o protocolo da sua rede for EtherNet/IP ou Modbus TCP, ou se o ambiente exigir certificações específicas de segurança (Safety IO-Link) que não sejam suportadas por este modelo.

ESPECIFICAÇÕES TÉCNICAS

Comunicação
Tipo de interface	PROFINET, Ethernet, IO-Link	Protocolos de comunicação integrados
Taxa de transmissão	100 MBit/s	Velocidade padrão Ethernet

Entradas e Saídas
Quantidade de portas	8 (Classe A)	Capacidade de conexão de dispositivos
Entradas digitais	16	Total de entradas processadas
Saídas digitais	8	Total de saídas de comutação

Dados Elétricos
Tensão de operação	20...30 V DC	Faixa para SELV/PELV
Consumo de corrente	300...3900 mA	Dependente da carga (US)

Condições Ambientais
Grau de proteção	IP65, IP66, IP67, IP69K	Resistência ambiental
Temperatura operacional	-25...60 °C	Limites de uso em campo

Dados Mecânicos
Material	PA cinza e aço inoxidável	Construção do invólucro e soquetes
Dimensões	208 x 59,3 x 38,4 mm	Dimensões físicas externas

COMPATIBILIDADE

Comunicação

• PROFINET

• Ethernet

• IO-Link

Conexões

Elétrica M12; codificação A (alimentação); M12; codificação D (Ethernet)

Processo Portas M12 para IO-Link

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente alimentício	✓	Materiais resistentes e grau de proteção IP69K adequado para higienização.
Redes EtherNet/IP	✗	Este modelo é dedicado para protocolo PROFINET.

INSTALAÇÃO

Como instalar o AL1103 Mestre IO-Link ifm PROFINET 8 Portas IP69K

Fixar o dispositivo na estrutura através da montagem de parede traseira.
Conectar a alimentação elétrica (M12, 4 pinos, codificação A) observando a tensão 20-30V DC.
Conectar o cabo de rede Ethernet (M12, 4 pinos, codificação D) à porta correspondente.
Conectar os dispositivos IO-Link nas portas 1-8.
Configurar o dispositivo no controlador via arquivo GSDML.
Verificar o status através dos LEDs integrados no invólucro.

ACESSÓRIOS

Tampa de proteção: 1 x M12, aço inoxidável, E12542

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda intermitente de conexão com o PLC	Cabo danificado ou conexão frouxa	Inspecionar integridade dos cabos M12 e apertos dos conectores
Porta não responde ou LED de erro ativo	Sobrecarga na porta IO-Link	Verificar consumo de corrente do dispositivo conectado versus limite de 300mA
Dispositivo não encontrado pelo controlador PROFINET	Configuração incorreta de GSDML	Validar arquivo GSDML importado no software de engenharia do PLC
Dispositivo totalmente inoperante	Falha na alimentação US	Medir tensão nos pinos de alimentação do conector de força (20-30V DC)

DOCUMENTAÇÃO TÉCNICA

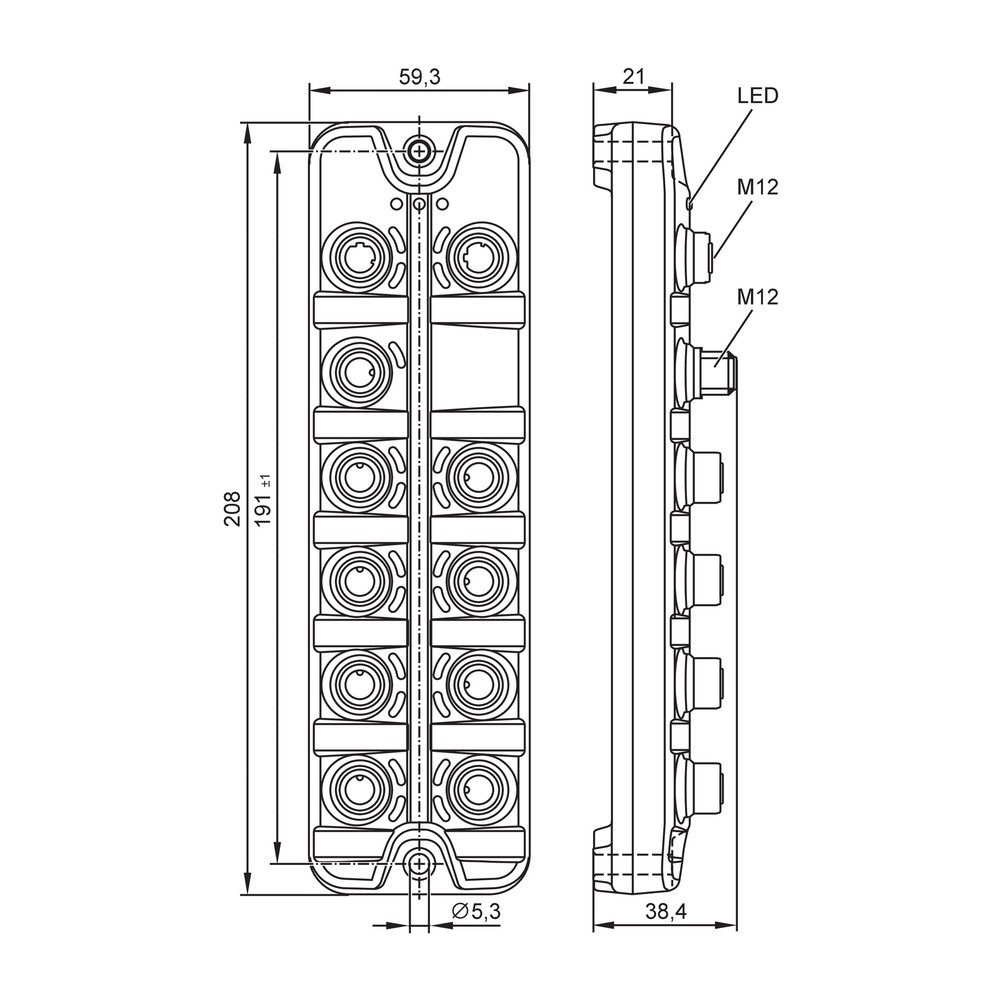

Datasheet Técnico AL1103 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL1103 e qual sua função principal?

O AL1103 é um mestre IO-Link com interface PROFINET, projetado para integrar dispositivos IO-Link em redes industriais, oferecendo 8 portas Classe A para comunicação de dados.

O que vem incluído na caixa do AL1103?

O produto acompanha uma tampa de proteção de aço inoxidável (M12) e a documentação técnica necessária para instalação, conforme padrão de fornecimento da ifm.

Este dispositivo funciona em redes que não sejam PROFINET?

Não, este modelo possui uma interface nativa PROFINET. Para outros protocolos de barramento de campo, verifique a compatibilidade do dispositivo específico ou a disponibilidade de versões alternativas.

Este mestre pode ser instalado em áreas classificadas ou com risco de explosão?

Não, o AL1103 não é especificado para uso em atmosferas potencialmente explosivas (Ex). Utilize equipamentos com certificação ATEX específica para essas áreas.

O que devo verificar se a comunicação com o mestre for perdida?

Se os LEDs de status indicarem falha, verifique primeiro a integridade dos cabos de comunicação e a tensão de alimentação (20-30V DC). Consulte o datasheet para a tabela de códigos de erro dos LEDs.

Como diagnosticar erros intermitentes de comunicação IO-Link?

Sintomas de perda de dados geralmente estão ligados a interferência eletromagnética ou cabeamento fora do padrão; verifique a blindagem dos cabos e as conexões M12.

Qual a diferença entre este mestre e um hub IO-Link?

O AL1103 é um Mestre IO-Link, ou seja, um gateway ativo que gerencia a rede. Um hub IO-Link é um dispositivo passivo que apenas expande o número de entradas/saídas e deve ser conectado a um mestre.

Preciso comprar algo adicional para que ele funcione?

Este produto é uma unidade mestre completa. Diferente de kits, ele não requer módulos adicionais para a função base de comunicação PROFINET, a menos que a aplicação exija redundância ou hubs I/O adicionais.

Quais cuidados devo ter ao instalar o conector Ethernet?

A instalação deve seguir o alinhamento correto dos conectores M12 e o torque recomendado pelo manual para manter a vedação e o grau de proteção IP69K.

Como funciona o suporte técnico e garantia deste equipamento?

O produto é vendido com suporte direto da IFM. A garantia segue as políticas padrão do fabricante para equipamentos industriais, exigindo instalação conforme o manual técnico.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto-a-ponto para sensores e atuadores (Ref.: Revisão 1.1)

PROFINET

Padrão de rede industrial Ethernet para automação (Ref.: Interface de comunicação)

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura (Ref.: Grau de proteção)

Mestre IO-Link

Dispositivo que atua como gateway entre dispositivos IO-Link e o barramento de campo (Ref.: Tipo de produto)

Classe A

Configuração de porta IO-Link com pinagem padrão para sensores (Ref.: Portas classe A)
