IO-Link Master IFM AL1102 PROFINET 8 Portas IP67

Pré-visualizar: AL1102 IFM - IO-Link Master PROFINET Automação Industrial 8 Portas M12 IP67

AL1102 IFM - IO-Link Master PROFINET Automação Industrial 8 Portas M12 IP67

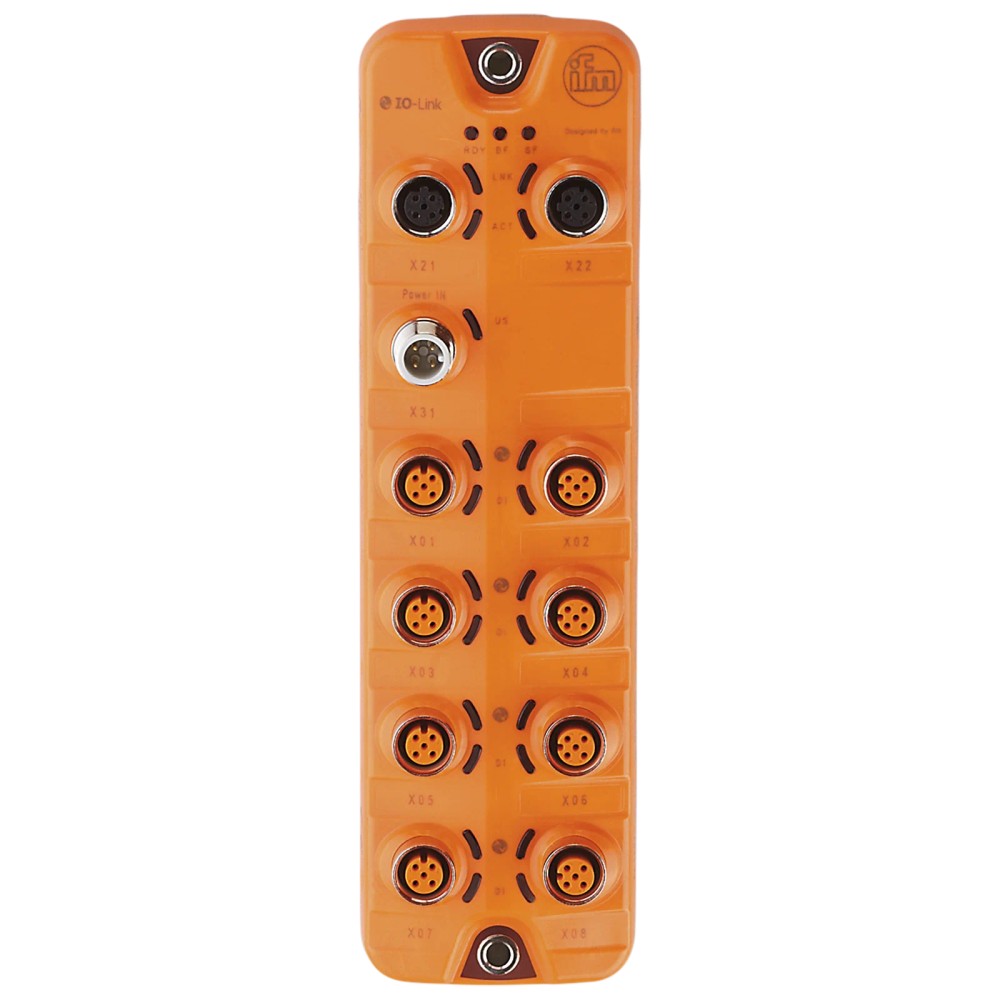

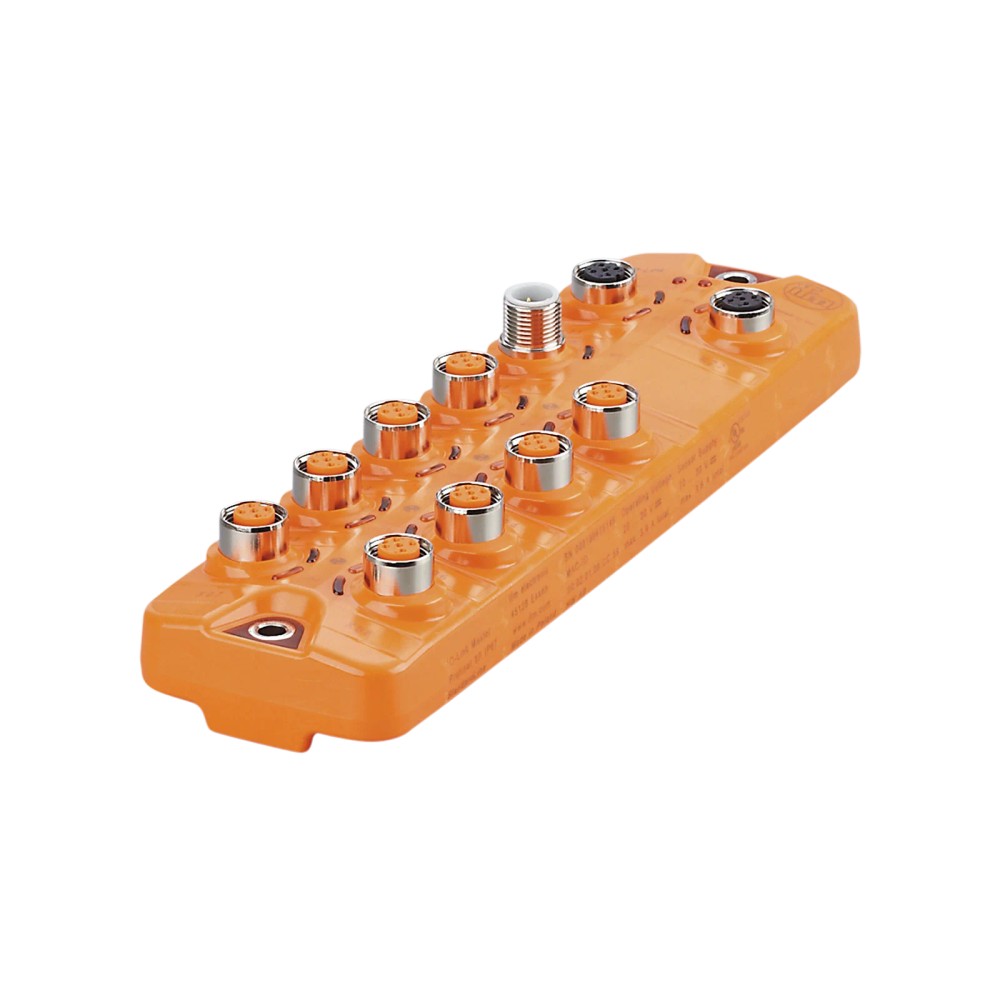

Imagem meramente ilustrativa

R$ 4.415,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1102
EAN: 4021179308892
NCM do produto: 85176299

Destaques do Produto Protocolo de campo...mais

Fechar menu

Saiba mais sobre: "AL1102 IFM - IO-Link Master PROFINET Automação Industrial 8 Portas M12 IP67"

Destaques do Produto

Protocolo de campo

PROFINET

Portas IO-Link

8, conectores M12 codificação A

Conexões Ethernet

2 x M12 codificação D

Alimentação

20 a 30 V DC

Proteção do invólucro

IP65, IP66 e IP67

Temperatura de operação

-25 a 60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AL1102 IFM - IO-Link Master PROFINET Automação Industrial 8 Portas M12 IP67

O ifm AL1102 é um IO-Link Master para aplicações de campo, com interface de barramento PROFINET e oito portas IO-Link. Conecta dispositivos IO-Link ao sistema de automação e oferece comunicação Ethernet de 100 Mbit/s. Possui conexões M12, proteção IP65/IP66/IP67 e faixa de operação de -25 a 60 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AL1102
Função	IO-Link Master com interface PROFINET
Portas IO-Link	8 x M12, codificação A, 4 contatos
Conexões Ethernet	2 x M12, codificação D, 4 contatos
Entradas digitais	16; 8 portas Classe A x 2
Saídas digitais	8; 8 portas Classe A x 1
Proteção	IP65, IP66 e IP67; NEMA 6P
Alimentação	20 a 30 V DC
Temperatura de operação	-25 a 60 °C
Dimensões e peso	208 x 59,3 x 38,4 mm; 396 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação que utilizem PROFINET e necessitem conectar até oito dispositivos pelas portas IO-Link do master.
Instalações de campo em que sejam requeridas conexões M12 e proteção IP65, IP66 ou IP67 conforme as condições de instalação.
Aplicações dentro da faixa de alimentação de 20 a 30 V DC e temperatura de operação de -25 a 60 °C.

⚠ Considere outro se precisa de:

Aplicações cujo controlador ou rede de campo não ofereça compatibilidade com PROFINET, salvo se houver arquitetura de integração validada por projeto.
Instalações que exijam alimentação fora de 20 a 30 V DC ou operação fora da faixa de -25 a 60 °C.
Aplicações que demandem mais de oito portas IO-Link neste módulo.

APLICAÇÕES E USO

Uso documentado: módulo E/S para aplicações de campo com interface de barramento PROFINET.
Conexão de até oito dispositivos IO-Link às portas Classe A, em uma arquitetura que utilize PROFINET e respeite os limites de alimentação e temperatura declarados.
Uso em montagem de campo com conexões M12 e grau de proteção declarado IP65/IP66/IP67; confirme o grau necessário para a exposição específica e a montagem dos conectores.
Possibilidade de implementação em topologias de linha ou anel, conforme os recursos de rede declarados; a configuração deve ser validada na arquitetura PROFINET do sistema.
A ficha informa compatibilidade química por referências específicas; a adequação a um fluido ou agente depende da identificação da substância e das condições de exposição.

COMO ESCOLHER

Antes de comprar o AL1102 IFM - IO-Link Master PROFINET Automação Industrial 8 Portas M12 IP67, verifique estes pontos:

Escolha o AL1102 quando

A arquitetura precisar de um IO-Link Master PROFINET com oito portas M12 Classe A, duas conexões Ethernet M12 e instalação de campo dentro dos limites elétricos e ambientais informados.

Avalie outra configuração quando

O projeto exigir protocolo diferente de PROFINET, mais de oito portas IO-Link, tensão fora de 20 a 30 V DC ou operação fora de -25 a 60 °C. Confirme a alternativa e os requisitos de integração na documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	IO-Link Master com interface PROFINET; modelo IO-Link Master SL PN 8P IP67	Módulo E/S para aplicações de campo.
Fabricante	ifm electronic	Identificação do fabricante.
Modelo / código	AL1102	SKU e part number do produto.
Categoria	Comunicação industrial; módulo E/S para aplicações de campo	Classificação informada para o produto.
GTIN	4021179308892	Identificador comercial informado.
NCM	8517.62.99	Classificação fiscal informada na base do produto.

Dados elétricos e alimentação
Tensão de operação	20 a 30 V DC	Faixa de alimentação; especificação também condicionada a US e SELV/PELV na ficha.
Consumo de corrente	300 a 3900 mA	Faixa informada; ficha associa o dado a US.
Classe de proteção elétrica	III	Classe de proteção declarada.
Conexão da alimentação	1 x M12, codificação A, 4 contatos	Conexão elétrica indicada para fontes de alimentação.
Capacidade de carga total	3,6 A	Valor total de carga declarado.
Proteção contra curto-circuito	Sim	Proteção declarada para curto-circuitos.
Carga máxima de corrente por saída	300 mA	Limite informado para cada saída.
Níveis de comutação digitais	Low: 0 a 5 V; High: 11 a 30 V	Níveis declarados para entradas digitais.

Entradas e saídas
Quantidade total de entradas/saídas	16, configuráveis	Quantidade total declarada; configuração depende da aplicação.
Entradas digitais	16; IO-Link Port Class A: 8 x 2	Duas entradas digitais por cada uma das oito portas Classe A, conforme ficha.
Proteção contra curto-circuito das entradas	Sim	Proteção declarada para entradas digitais.
Saídas digitais	8; IO-Link Port Class A: 8 x 1	Uma saída por cada uma das oito portas Classe A, conforme ficha.

Interfaces e comunicação
Interface de barramento	PROFINET	Interface de comunicação com o sistema de automação.
Interface de comunicação	Ethernet e IO-Link	Interfaces declaradas para o equipamento.
Conexões Ethernet	2 x M12, codificação D, 4 contatos, vedação FKM	Conexões físicas Ethernet informadas.
Taxa Ethernet	100 Mbit/s	Taxa de transmissão declarada.
Padrão de transmissão Ethernet	100Base-TX	Padrão informado na ficha.
Recursos PROFINET/rede	Conformance Class C (IRT-Switch); Netload Class III; SNMP; MRP	Recursos e classificações informados para as interfaces.
Topologias de rede	Linha e anel	Topologias declaradas como compatíveis.
Revisão IO-Link	1.1	Revisão declarada para a interface IO-Link.
Taxas de transmissão IO-Link	COM1: 4,8 kBaud; COM2: 38,4 kBaud; COM3: 230,4 kBaud	Modos de transmissão declarados.
Portas IO-Link	8 portas Classe A	Quantidade de portas informada.
Conexões IO-Link	8 x M12, codificação A, 4 contatos, vedação FKM	Conexões elétricas IO-Link informadas.
Configuração IP de fábrica	0.0.0.0	Configuração informada na ficha do produto.

Condições ambientais e proteção
Grau de proteção	IP65, IP66 e IP67	Graus declarados; a proteção efetiva depende da instalação correta e das conexões utilizadas.
Grau de proteção NEMA	6P	Classificação NEMA informada.
Temperatura de operação	-25 a 60 °C	Faixa de operação declarada.
Temperatura de armazenamento	-25 a 85 °C	Faixa de armazenamento declarada.
Umidade relativa máxima	90%	Limite máximo informado.
Grau de sujeira	2	Grau de sujeira declarado.
Compatibilidade com fluidos químicos	ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA	Referências e classes listadas na ficha; verificar a compatibilidade com o agente e as condições concretas de exposição.
Normas EMC	EN 61000-6-2; EN 61000-6-4	Normas de compatibilidade eletromagnética informadas.
Resistência a choques	DIN EN 60068-2-27	Referência declarada para resistência a choques.
Resistência a vibrações	DIN EN 60068-2-64:2009-04; DIN EN 60068-2-6:2008-10	Referências declaradas para resistência a vibrações.
MTTF	78 anos	Valor informado na base do produto; não representa garantia de vida útil em uma aplicação específica.

Dados mecânicos e materiais
Dimensões	208 x 59,3 x 38,4 mm	Dimensões declaradas do equipamento.
Peso	396 g	Peso informado na base do produto.
Formato do invólucro	Retangular alongado	Descrição do formato do invólucro.
Material do invólucro	PA laranja	Material e cor informados.
Material dos soquetes	Latão niquelado	Material informado para os soquetes.
Material da vedação	FKM	Material de vedação declarado.
Método de montagem	Montagem da parede traseira	Método de montagem indicado na ficha.
Cor	Laranja	Cor informada para o produto.
Acabamento	Plástico rígido com conectores metálicos	Descrição de materiais do anúncio.

COMPATIBILIDADE

Comunicação

• PROFINET; interface Ethernet 100Base-TX, taxa de transmissão de 100 Mbit/s.

• IO-Link revisão 1.1; modos de transmissão COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).

• Recursos de rede informados: Conformance Class C (IRT-Switch), Netload Class III, SNMP e MRP; topologias de linha e anel.

Conexões

Elétrica Alimentação por 1 x M12, codificação A, 4 contatos; faixa de operação de 20 a 30 V DC. As conexões Ethernet são 2 x M12 codificação D, 4 contatos. Verifique atribuição de pinos e requisitos de instalação no datasheet antes de energizar.

Processo Oito conexões IO-Link M12, codificação A, 4 contatos, com vedação FKM; portas Classe A. A conexão é elétrica de campo, não uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede de automação PROFINET com dispositivos IO-Link ligados às portas M12 do módulo	✓	A interface de barramento indicada é PROFINET e o módulo dispõe de oito portas IO-Link M12.
Instalação com alimentação de 20 a 30 V DC e temperatura ambiente de operação entre -25 e 60 °C	✓	As condições estão dentro dos limites declarados para alimentação e temperatura.
Rede Ethernet que demande conexão física diferente das duas portas M12 codificação D do módulo	✗	A ficha informa duas conexões Ethernet M12 codificação D; outra interface física não está indicada para este modelo.
Aplicação que exija mais de oito portas IO-Link neste dispositivo	✗	O AL1102 possui oito portas IO-Link.
Instalação externa ou de campo com exposição ambiental compatível com IP65/IP66/IP67	✓	Esses graus de proteção são declarados na ficha; a adequação depende também da montagem, dos conectores e das condições reais de exposição.

INSTALAÇÃO

Como instalar o AL1102 IFM - IO-Link Master PROFINET Automação Industrial 8 Portas M12 IP67

Confirme no projeto que o controlador e a rede utilizam PROFINET e que a arquitetura suporta as características de rede necessárias.
Verifique a faixa de alimentação de 20 a 30 V DC e prepare a conexão de alimentação M12 codificação A conforme o datasheet.
Fixe o módulo pelo método de montagem indicado: montagem da parede traseira; confira as dimensões no desenho dimensional.
Conecte a rede Ethernet às conexões M12 codificação D e os dispositivos IO-Link às portas M12 codificação A correspondentes.
Confira codificação, contatos, vedação e assentamento dos conectores; a proteção ambiental depende da montagem correta das conexões.
Energize e valide a comunicação PROFINET, o reconhecimento dos dispositivos IO-Link e os sinais de entradas e saídas conforme o projeto.

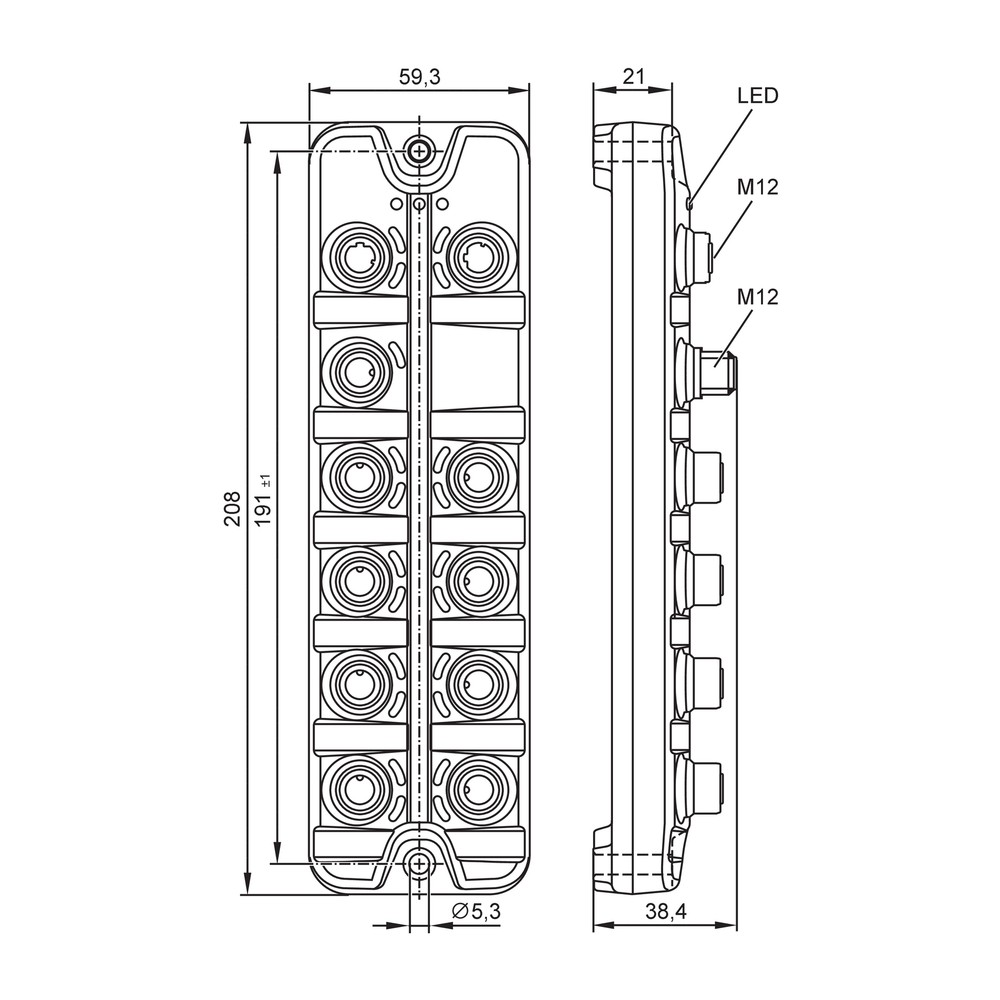

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O master não aparece na rede PROFINET.	Alimentação ausente ou fora da faixa, conexão Ethernet incorreta ou configuração de rede incompatível.	Verifique a alimentação dentro de 20 a 30 V DC, o encaixe dos conectores M12 Ethernet e a configuração do dispositivo no projeto PROFINET.
Um dispositivo IO-Link conectado não é reconhecido.	Conexão M12 incorreta, dispositivo incompatível com a configuração da porta ou configuração de comunicação inadequada.	Confira a conexão na porta IO-Link, os parâmetros da porta e o modo de transmissão requerido pelo dispositivo, usando a documentação correspondente.
Entradas ou saídas digitais não apresentam o estado esperado.	Fiação ou atribuição de sinais incorreta, nível de comutação fora das faixas declaradas ou carga acima do limite por saída.	Confira configuração e fiação; compare os níveis de entrada com Low de 0 a 5 V e High de 11 a 30 V e verifique o limite de 300 mA por saída.
A comunicação Ethernet fica intermitente após a instalação em campo.	Conector M12 sem assentamento adequado, vedação comprometida ou condição ambiental incompatível com a montagem.	Inspecione o encaixe e a vedação dos conectores, confirme a instalação e valide as condições ambientais frente aos graus de proteção declarados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL1102 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL1102 e para que serve?

É um IO-Link Master da ifm com interface PROFINET, destinado a conectar dispositivos IO-Link a uma rede de automação de campo.

Quais conexões e protocolos ele oferece?

Tem oito portas IO-Link M12 codificação A e duas conexões Ethernet M12 codificação D; a interface de barramento é PROFINET.

O que acompanha o produto?

A ficha informa a unidade do produto, mas não detalha acessórios incluídos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Posso usar o AL1102 em uma rede que não seja PROFINET?

A interface de barramento informada para este modelo é PROFINET. Uma integração com outra rede não está especificada na ficha e deve ser validada pelo projeto e pela documentação do fabricante.

Ele serve para alimentar ou controlar diretamente um motor?

A ficha descreve o AL1102 como IO-Link Master e módulo E/S, não como acionamento de motor. Não o selecione como substituto de um acionamento sem especificação que confirme essa função.

Posso instalar em uma área cuja temperatura passe de 60 °C?

A faixa de operação especificada termina em 60 °C. Operação acima desse limite não está indicada para este produto.

O master está ligado, mas não aparece no PROFINET; o que verifico antes de trocar?

Verifique primeiro a alimentação, os conectores Ethernet M12 e a configuração do equipamento na rede PROFINET. A ficha especifica alimentação de 20 a 30 V DC.

Uma porta IO-Link não reconhece o dispositivo conectado; o que pode ser?

Confira o cabo e o assentamento do conector M12, a configuração da porta e o modo de comunicação requerido pelo dispositivo. Consulte a documentação do dispositivo conectado para validar a configuração.

Devo comprar um kit ou o módulo avulso?

O anúncio identifica o AL1102 e não lista acessórios inclusos, portanto não permite confirmar um kit. Se forem necessários cabos ou conectores, valide separadamente a compatibilidade com as conexões M12 e a instalação prevista.

Como faço a instalação e onde verifico dimensões e ligação?

O módulo é indicado para montagem na parede traseira; consulte o desenho dimensional e o datasheet para dimensões, contatos e ligação. A ficha disponibilizada não informa vídeo nem documento separado de pinagem.

GLOSSÁRIO TÉCNICO

IO-Link Master

Módulo que faz a interface entre dispositivos IO-Link de campo e o sistema de automação.

PROFINET

Interface de barramento Ethernet industrial declarada para comunicação com a rede de automação.

Porta Classe A

Tipo de porta IO-Link indicado para as oito conexões do AL1102; a ficha associa duas entradas digitais e uma saída digital a cada porta.

M12 codificação A

Tipo de conexão M12 usado nas portas IO-Link e na alimentação deste produto.

IP67

Grau de proteção declarado para o invólucro; a proteção efetiva depende da instalação e do fechamento correto das conexões.
