IO-Link Master IFM AL1102 - 8 Portas PROFINET

Pré-visualizar: AL1102 IFM - IO-Link Master ifm Automação industrial 8 Portas PROFINET IP67

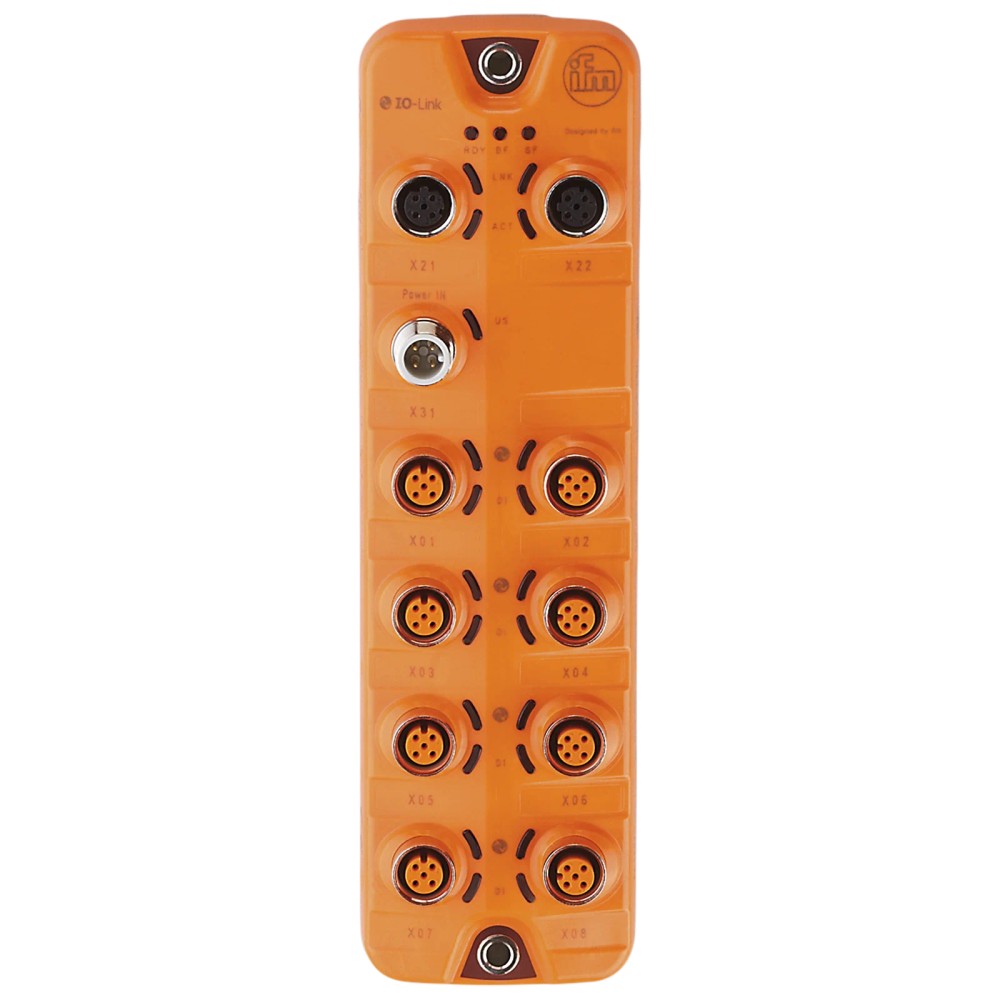

AL1102 IFM - IO-Link Master ifm Automação industrial 8 Portas PROFINET IP67

Imagem meramente ilustrativa

R$ 4.415,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1102
EAN: 4021179308892
NCM do produto: 85176299

Destaques do Produto Rede de campo...mais

Fechar menu

Saiba mais sobre: "AL1102 IFM - IO-Link Master ifm Automação industrial 8 Portas PROFINET IP67"

Destaques do Produto

Rede de campo

PROFINET

Quantidade de portas IO-Link

8, Classe A

Alimentação

20 a 30 V DC

Conexão IO-Link

8 × M12, codificação A

Proteção declarada

IP65, IP66 e IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

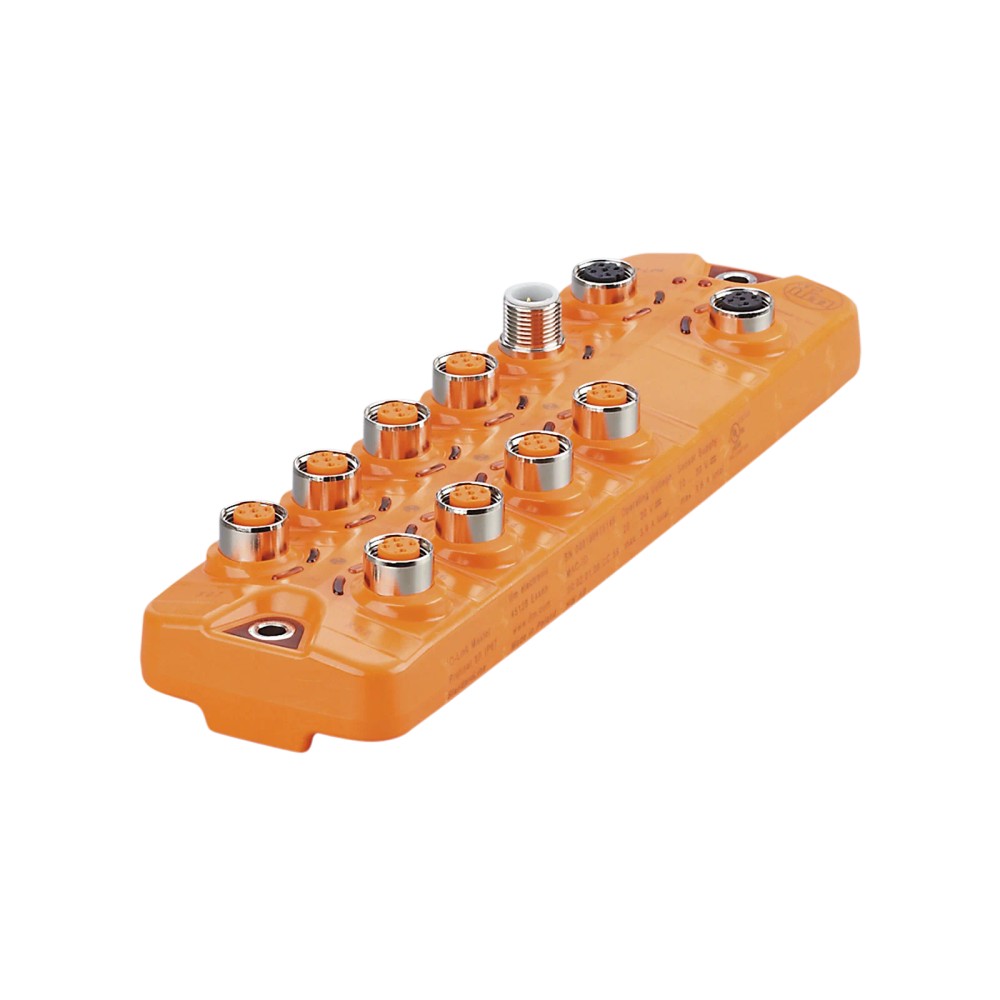

Sobre o AL1102 ifm — IO-Link Master StandardLine com interface PROFINET, 8 portas, IP67

O AL1102 é um mestre IO-Link para conectar dispositivos IO-Link a uma rede PROFINET em aplicações de campo. Possui 8 portas IO-Link Classe A, duas conexões Ethernet M12 e proteção IP65, IP66 e IP67. Opera com alimentação de 20 a 30 V DC e temperatura ambiente de -25 a 60 °C, conforme os dados do fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AL1102 — IO-Link Master SL PN 8P IP67
Protocolo de barramento	PROFINET
Portas IO-Link	8 × M12, Classe A
Conexões Ethernet	2 × M12, codificação D, 4 contatos
Entradas digitais	16; 8 portas × 2 entradas
Saídas digitais	8; 8 portas × 1 saída
Alimentação	20 a 30 V DC
Proteção do invólucro	IP65, IP66 e IP67; NEMA 6P
Temperatura de operação	-25 a 60 °C
Dimensões e peso	208 × 59,3 × 38,4 mm; 396 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação de campo que utilizem PROFINET e dispositivos IO-Link compatíveis com as portas Classe A.
Instalações que exijam até 8 portas IO-Link, com alimentação dentro da faixa de 20 a 30 V DC.
Aplicações cuja temperatura de operação esteja entre -25 e 60 °C e que requeiram os graus de proteção declarados pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar para uma rede que exija outro protocolo de barramento em lugar de PROFINET.
Não utilizar com alimentação fora da faixa especificada de 20 a 30 V DC.
Não presumir que a proteção declarada autoriza imersão ou exposição a qualquer agente químico; confirmar condições e limites no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação comprovada pelo cadastro: módulo de E/S para aplicações de campo, conectando dispositivos IO-Link a uma rede PROFINET.
Uso em arquitetura com até 8 portas IO-Link Classe A, desde que alimentação, temperatura e condições ambientais estejam dentro das especificações.
A ficha declara suporte a topologias de rede em linha e anel e informa MRP; confirme o projeto de rede e a configuração no datasheet.
A possibilidade de uso em máquinas ou linhas específicas depende dos dispositivos conectados, da carga elétrica e das condições ambientais; esses detalhes não são identificados na ficha do produto.

COMO ESCOLHER

Antes de comprar o AL1102 ifm — IO-Link Master StandardLine com interface PROFINET, 8 portas, IP67, verifique estes pontos:

Escolha o AL1102 quando

A arquitetura exigir comunicação PROFINET, até 8 conexões IO-Link Classe A e alimentação de 20 a 30 V DC. Confirme também que a temperatura de operação e as condições ambientais estão dentro dos limites e classificações declarados.

Avalie outra configuração quando

O projeto exigir protocolo de barramento diferente, mais de 8 portas IO-Link ou uma faixa de alimentação ou temperatura diferente da especificada. A ficha disponível não informa modelos alternativos; valide a seleção com o catálogo ou suporte técnico ifm.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	AL1102; IO-Link Master SL PN 8P IP67	Identificação do produto e variante com interface PROFINET.
Descrição funcional	Mestre IO-Link StandardLine com interface de barramento de campo PROFINET	Aplicação indicada pelo fabricante para conexão de dispositivos IO-Link à rede de campo.
Categoria de aplicação	Módulo E/S para aplicações de campo	Classificação informada no cadastro técnico.
SKU / Part number	AL1102	Código de identificação do produto.
GTIN	4021179308892	Identificador comercial informado para o produto.

Alimentação e dados elétricos
Tensão de operação	20 a 30 V DC	Faixa de alimentação especificada; alimentação SELV/PELV indicada na ficha.
Consumo de corrente	300 a 3900 mA	Faixa de consumo indicada no cadastro técnico; considerar as condições de carga do sistema.
Capacidade de carga total	3,6 A	Limite total declarado para as cargas.
Corrente máxima de carga por saída	300 mA	Valor máximo por saída informado na ficha.
Classe de proteção elétrica	III	Classificação elétrica declarada pelo fabricante.
Proteção contra curto-circuito	Sim	Proteção indicada para o produto; consultar o datasheet para condições de funcionamento.
Nível de comutação baixo	0 a 5 V	Faixa de nível baixo declarada para entradas digitais.
Nível de comutação alto	11 a 30 V	Faixa de nível alto declarada para entradas digitais.

Entradas e saídas
Entradas digitais	16; 8 portas IO-Link Classe A × 2	Quantidade total indicada pelo fabricante.
Saídas digitais	8; 8 portas IO-Link Classe A × 1	Quantidade total indicada pelo fabricante.
Entradas/saídas configuráveis	16 no total, configuráveis	Configuração informada na ficha; verificar os detalhes de parametrização no datasheet.
Proteção contra curto-circuito das entradas	Sim	Proteção declarada para entradas digitais.

Interfaces e comunicação
Protocolo de barramento	PROFINET	Interface de comunicação do mestre com a rede de automação.
Interface de comunicação	Ethernet e IO-Link	Interfaces indicadas no cadastro técnico.
Ethernet	100Base-TX; 100 Mbit/s	Padrão e taxa de transmissão declarados.
Conexões Ethernet	2 × M12, codificação D, 4 contatos, vedação FKM	Conexões físicas declaradas para a interface Ethernet.
Portas IO-Link	8 × M12, codificação A, 4 contatos, vedação FKM; Classe A	Quantidade, tipo de conexão e classe das portas IO-Link.
Revisão IO-Link	1.1	Revisão do padrão IO-Link indicada na ficha.
Taxas IO-Link	COM1: 4,8 kBaud; COM2: 38,4 kBaud; COM3: 230,4 kBaud	Taxas de transmissão declaradas.
Recursos de rede	CC-C (IRT-Switch), Netload Class III, SNMP e MRP	Recursos e classificação informados pelo fabricante.
Topologias de rede	Linha e anel	Topologias declaradas como compatíveis.
Conexão de alimentação	1 × M12, codificação A, 4 contatos	Tipo de conexão elétrica de alimentação informado.
Configuração IP de fábrica	0.0.0.0	Endereço de configuração inicial informado na ficha.

Condições ambientais e proteção
Temperatura de operação	-25 a 60 °C	Faixa operacional declarada.
Temperatura de armazenamento	-25 a 85 °C	Faixa declarada para armazenamento.
Umidade relativa máxima	90%	Limite informado no cadastro técnico; verificar eventuais condições adicionais no datasheet.
Grau de proteção	IP65, IP66 e IP67	Graus de proteção declarados; observar as condições de ensaio e uso do fabricante.
Grau de proteção NEMA	6P	Classificação NEMA informada no cadastro técnico.
Grau de poluição	2	Grau de poluição declarado.
Compatibilidade química declarada	ISO 16750-5: AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA	Referências e códigos apresentados na ficha; verificar a aplicabilidade para os agentes específicos.
Compatibilidade eletromagnética	EN 61000-6-2 e EN 61000-6-4	Normas EMC declaradas.
Resistência a choques	DIN EN 60068-2-27	Norma de ensaio indicada; valores de ensaio devem ser confirmados no datasheet.
Resistência a vibrações	DIN EN 60068-2-64:2009-04; DIN EN 60068-2-6:2008-10	Normas de ensaio indicadas; consultar o datasheet para condições e valores.

Dados mecânicos e materiais
Dimensões	208 × 59,3 × 38,4 mm	Dimensões declaradas do módulo.
Peso	396 g	Peso indicado no cadastro técnico.
Formato do invólucro	Retangular	Formato informado.
Material do invólucro	PA laranja	Material e cor declarados.
Material do soquete	Latão niquelado	Material declarado para os soquetes.
Material da vedação	FKM	Material declarado para as vedações das conexões indicadas.
Montagem	Montagem da parede traseira	Método de montagem informado pelo fabricante.

Vida útil e fornecimento
MTTF	78 anos	Valor MTTF informado no cadastro técnico; não representa garantia nem vida útil assegurada.
Quantidade por embalagem	1 peça	Quantidade de embalagem indicada na ficha.

COMPATIBILIDADE

Comunicação

• PROFINET pela interface Ethernet, padrão 100Base-TX, taxa de transmissão de 100 Mbit/s.

• IO-Link, revisão 1.1; velocidades COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).

• Duas conexões Ethernet M12 com codificação D; compatibilidade de rede indicada para topologias em linha e anel. O fabricante informa MRP, SNMP, CC-C (IRT-Switch) e Netload Class III.

Conexões

Elétrica Alimentação: 1 × M12, codificação A, 4 contatos; alimentação de 20 a 30 V DC. Portas IO-Link: 8 × M12, codificação A, 4 contatos, vedação FKM. Entradas e saídas digitais conforme a configuração indicada pelo fabricante. Verifique pinagem, alimentação e corrente admissível no datasheet antes da ligação.

Processo Conexões de campo elétricas por 8 tomadas M12 para IO-Link e 2 conexões M12 para Ethernet; o produto não é descrito como uma conexão de processo para fluidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede de automação PROFINET com dispositivos IO-Link e alimentação de 20 a 30 V DC	✓	Corresponde ao protocolo e à faixa de alimentação especificados para o AL1102.
Instalação com até 8 dispositivos nas portas IO-Link Classe A	✓	O módulo dispõe de 8 portas IO-Link Classe A.
Rede que exige protocolo diferente de PROFINET	✗	A interface de barramento informada para este modelo é PROFINET.
Ambiente de operação abaixo de -25 °C ou acima de 60 °C	✗	A faixa de temperatura de operação especificada é de -25 a 60 °C.
Aplicação que requer mais de 8 portas IO-Link neste módulo	✗	O AL1102 possui 8 portas IO-Link; a ficha não informa capacidade de expansão de portas.

INSTALAÇÃO

Como instalar o AL1102 ifm — IO-Link Master StandardLine com interface PROFINET, 8 portas, IP67

Confirme que o modelo selecionado é AL1102 e que a rede de controle utiliza PROFINET.
Verifique se a fonte fornece 20 a 30 V DC e atende às necessidades de corrente e carga do conjunto.
Fixe o módulo pela montagem de parede traseira, respeitando o espaço e a orientação definidos no projeto.
Conecte a alimentação à conexão M12 indicada; consulte o datasheet para pinagem antes de energizar.
Conecte a rede às portas Ethernet M12 e os dispositivos IO-Link às portas M12 correspondentes, verificando codificação e compatibilidade elétrica.
Energize e valide a configuração PROFINET, a comunicação dos dispositivos e as condições de carga; consulte o manual ou datasheet para parâmetros não detalhados nesta ficha.

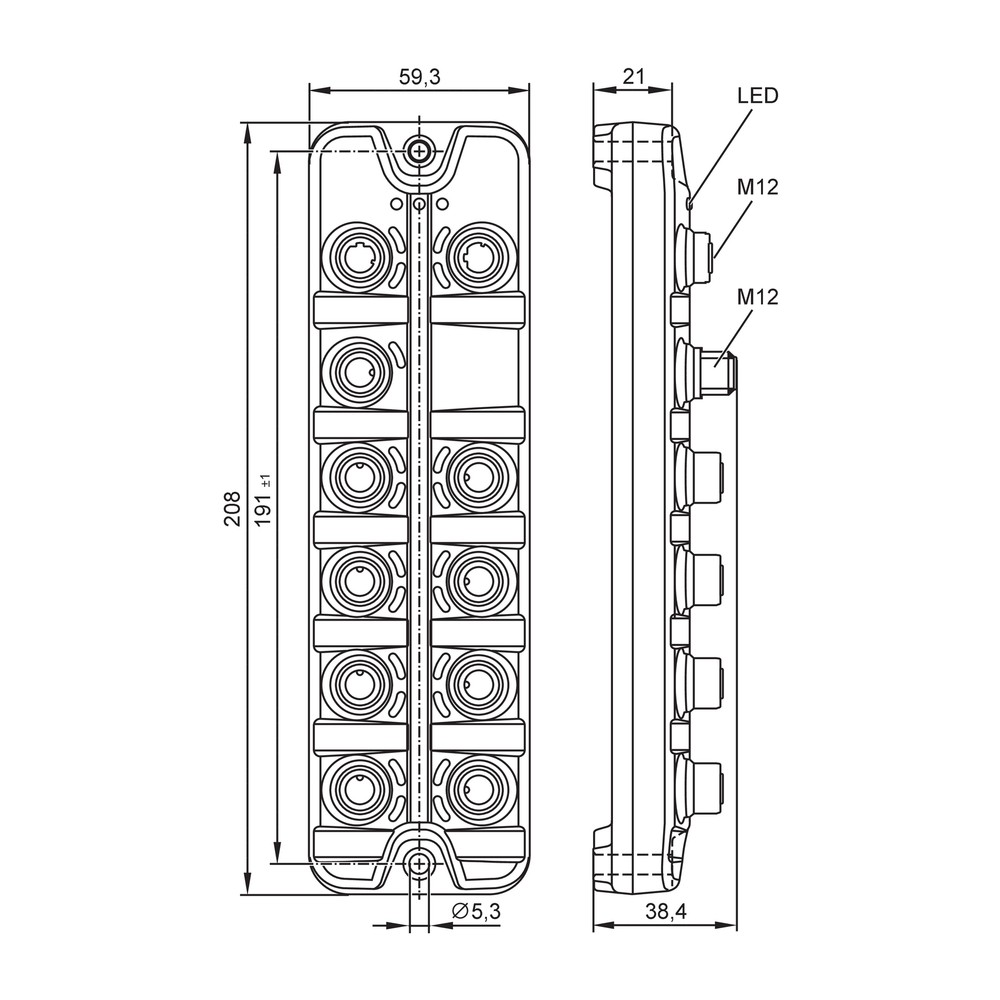

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O mestre não aparece na rede PROFINET.	Possível ausência de alimentação, conexão Ethernet incorreta ou configuração de rede incompatível.	Confirme a alimentação dentro de 20 a 30 V DC, inspecione as conexões M12 Ethernet e verifique a configuração do dispositivo e da rede.
Um dispositivo IO-Link conectado não comunica.	Possível falha na ligação M12, parametrização da porta ou incompatibilidade do dispositivo com a comunicação IO-Link configurada.	Confira a conexão da porta Classe A, a alimentação e os parâmetros da porta; consulte o datasheet do dispositivo conectado e do AL1102.
Entradas ou saídas digitais não respondem como esperado.	Possível configuração de E/S inadequada, ligação elétrica incorreta ou carga acima dos limites informados.	Verifique a configuração das E/S, os níveis de comutação, a corrente por saída e a capacidade de carga total conforme a ficha.
O módulo deixa de operar após a instalação em campo.	Possível alimentação fora da faixa ou condições ambientais fora dos limites declarados.	Meça a alimentação no conector e compare temperatura e condições de instalação com os limites do datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL1102 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL1102 e para que tipo de sistema serve?

É um mestre IO-Link ifm com interface PROFINET, destinado a aplicações de campo que integrem dispositivos IO-Link a uma rede PROFINET.

Quantos dispositivos IO-Link posso conectar e que conexão ele usa?

O módulo tem 8 portas IO-Link Classe A com conectores M12 de codificação A e 4 contatos. A compatibilidade do dispositivo conectado deve ser confirmada na documentação correspondente.

O AL1102 funciona em uma rede EtherNet/IP?

A interface de barramento informada para este modelo é PROFINET. A ficha não declara suporte a EtherNet/IP.

Posso usar este módulo com alimentação de 24 V DC?

Sim, 24 V DC está dentro da faixa de operação especificada de 20 a 30 V DC. Verifique também os requisitos de corrente e carga do sistema.

O que acompanha o AL1102?

A ficha informa embalagem de 1 peça, mas não especifica acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

O que verificar se o mestre não aparece no PROFINET?

Verifique primeiro a alimentação, as conexões Ethernet M12 e a configuração da rede. Se o problema persistir, consulte os diagnósticos indicados no datasheet.

Por que uma porta IO-Link pode não comunicar com o sensor?

Uma ligação M12 incorreta, parâmetros de porta inadequados ou incompatibilidade do dispositivo podem interromper a comunicação. Confira a conexão e a configuração nos documentos dos dois equipamentos.

Devo escolher este modelo ou um mestre com outro protocolo?

Escolha o AL1102 se a rede requerida for PROFINET e forem suficientes 8 portas IO-Link. Se o projeto exigir outro protocolo ou mais portas, selecione uma configuração que declare esses requisitos.

Quais cuidados devo ter ao instalar as conexões?

Use conectores compatíveis com a codificação e a quantidade de contatos indicadas e consulte o datasheet para a pinagem. Confirme a alimentação e os limites de carga antes de energizar.

O AL1102 pode operar fora da faixa de -25 a 60 °C?

A ficha especifica operação entre -25 e 60 °C; não é possível confirmar funcionamento fora dessa faixa. Para outras condições, consulte o fabricante.

GLOSSÁRIO TÉCNICO

IO-Link Master

Módulo que conecta dispositivos IO-Link à interface de comunicação da rede de automação. (Ref.: revisão IO-Link 1.1; 8 portas Classe A)

PROFINET

Protocolo de comunicação industrial declarado para a interface de barramento do módulo. (Ref.: protocolo PROFINET)

Classe A

Classificação das portas IO-Link indicada para as conexões deste mestre. (Ref.: 8 portas IO-Link Classe A)

100Base-TX

Padrão Ethernet informado para a interface de rede do produto. (Ref.: Ethernet 100Base-TX, 100 Mbit/s)

IP67

Grau de proteção do invólucro declarado pelo fabricante; as condições de uso devem seguir o datasheet. (Ref.: grau de proteção IP65, IP66 e IP67)
