Interface IO-Link Master USB AL1060 IFM

Pré-visualizar: AL1060 IFM - IO-Link Master USB Parametrizar/Analisar IP67 2E 2S

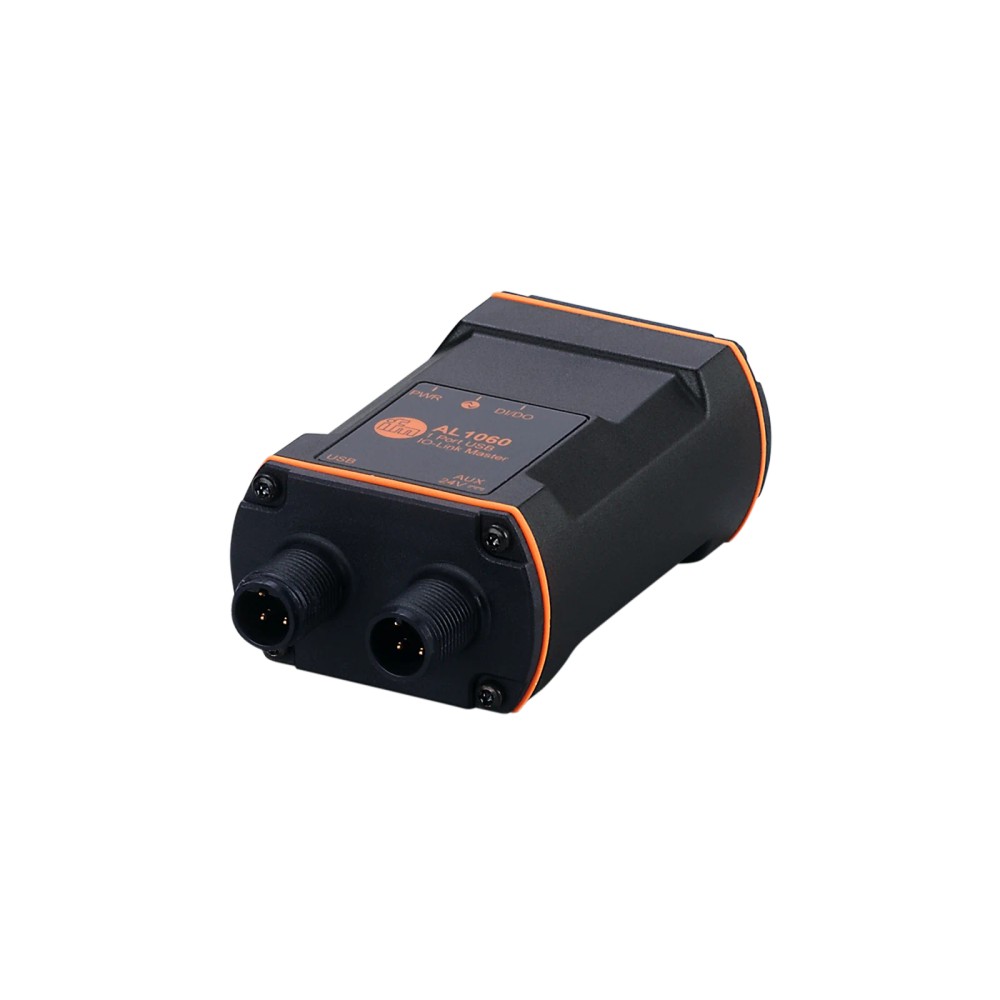

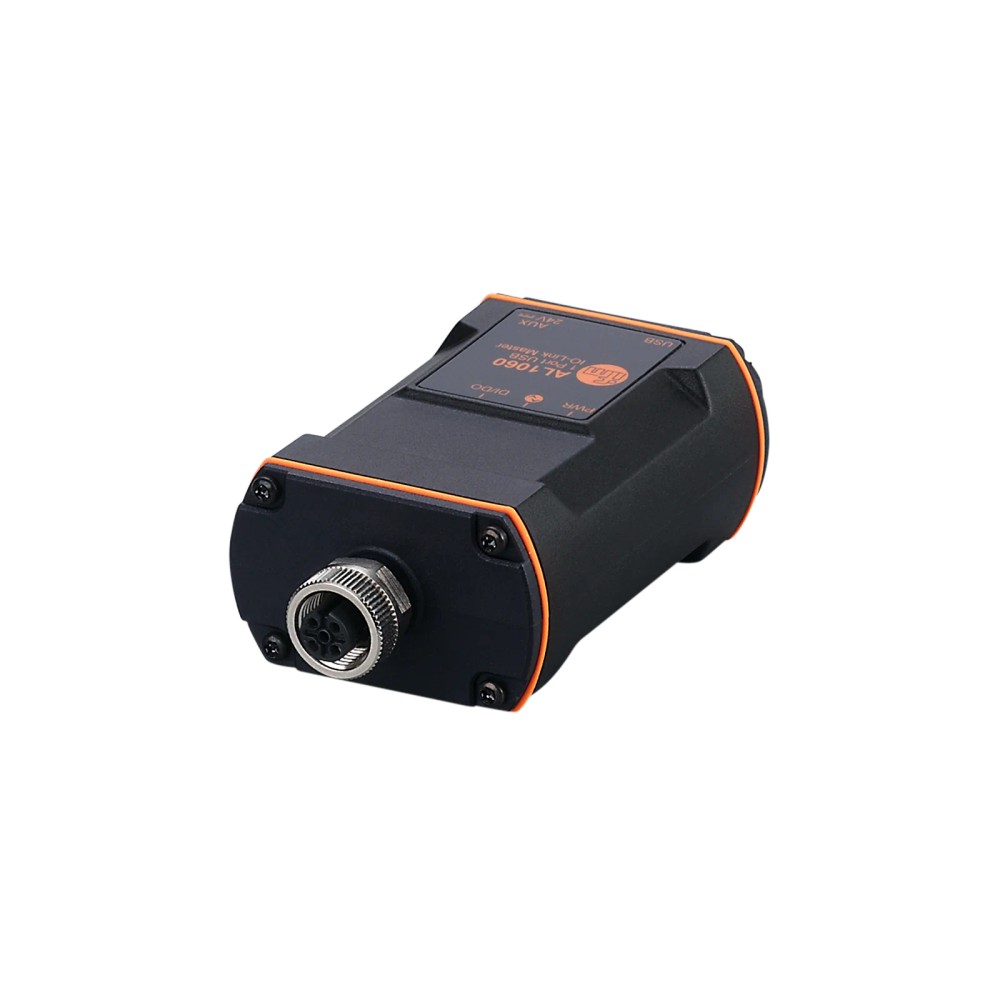

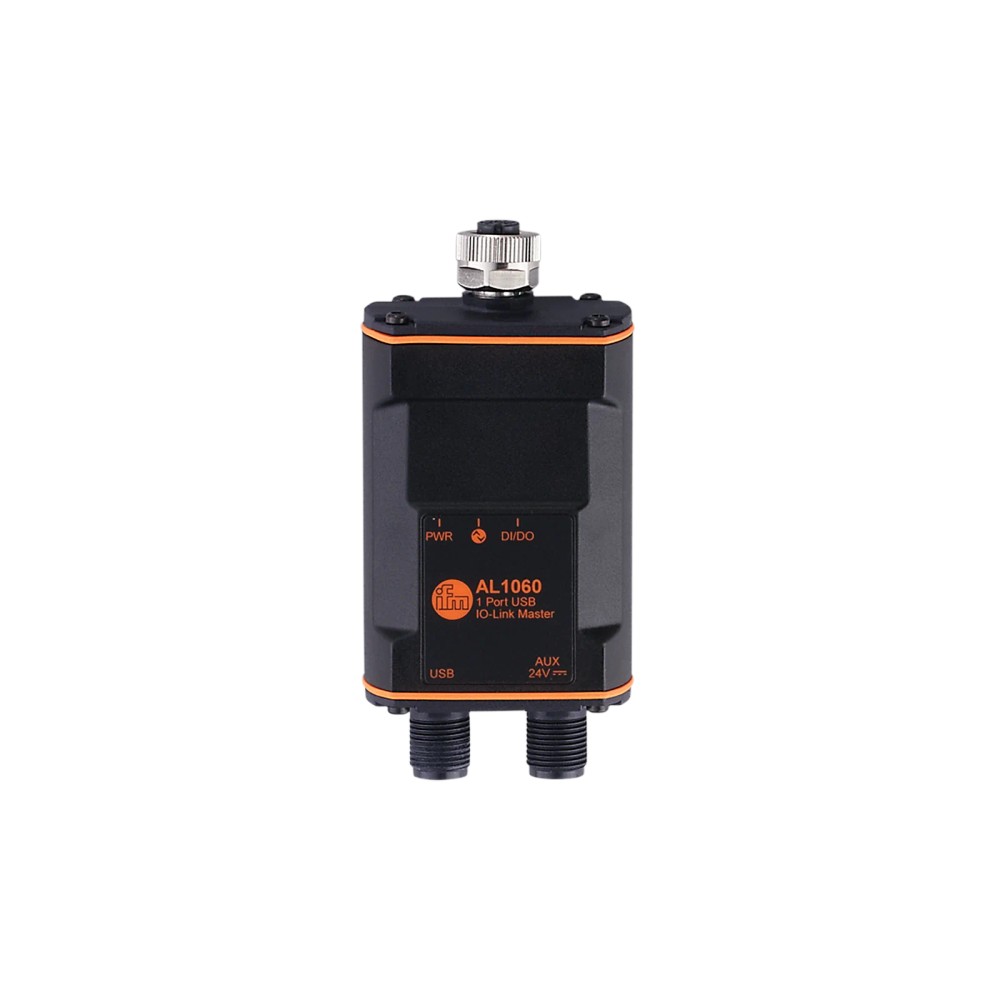

AL1060 IFM - IO-Link Master USB Parametrizar/Analisar IP67 2E 2S

Imagem meramente ilustrativa

R$ 3.049,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1060
EAN: 4021179333474
NCM do produto: 85176299

Destaques do Produto Função Parametrização...mais

Fechar menu

Saiba mais sobre: "AL1060 IFM - IO-Link Master USB Parametrizar/Analisar IP67 2E 2S"

Destaques do Produto

Função

Parametrização e análise de equipamentos IO-Link

Conexão com computador

USB 2.0

Quantidade de portas IO-Link

1, Classe A

Alimentação do sensor

24 V DC

Proteção declarada

IP65/IP67

Conexões

M12 para IO-Link, USB e AUX; confira codificação e pinagem no datasheet

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM AL1060 — Mestre USB-IO-Link para parametrização e análise, 1 porta Classe A, IP65/IP67, 2 entradas digitais e 2 saídas digitais

O IFM AL1060 é uma interface mestre USB-IO-Link destinada a parametrizar e analisar equipamentos IO-Link. Possui uma porta IO-Link Classe A, comunicação USB 2.0 e alimentação do sensor de 24 V DC. Conta também com 2 entradas digitais e 2 saídas digitais, além de grau de proteção IP65/IP67 conforme as condições de instalação especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de dispositivo	Mestre USB-IO-Link
Aplicação informada	Parametrizar e analisar equipamentos
Porta IO-Link	1 porta Classe A
Interfaces de comunicação	IO-Link e USB
Versão IO-Link	1.1
Entradas digitais	2
Saídas digitais	2
Grau de proteção	IP65; IP67
Conexões elétricas	M12: IO-Link codificação A, USB codificação B e AUX codificação A
Dimensões	103,8 x 50 x 31 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Parametrização e análise de equipamentos IO-Link por conexão USB, conforme a aplicação indicada para o produto.
Aplicações que requerem uma porta IO-Link Classe A e alimentação do sensor de 24 V DC.
Instalações em que as conexões e condições ambientais estejam dentro dos dados elétricos e limites declarados pelo fabricante.

⚠ Considere outro se precisa de:

Não selecione este produto como mestre com múltiplas portas IO-Link: a ficha especifica uma porta Classe A.
Não o trate como interface de comunicação diferente de IO-Link e USB; esses são os protocolos/interfaces informados na ficha.
Não presuma que acessórios opcionais, como fonte e cabos, acompanham a unidade; a ficha os identifica como acessórios opcionais.

APLICAÇÕES E USO

Uso declarado pelo fabricante: parametrizar e analisar equipamentos por meio da interface mestre USB-IO-Link.
Possibilidade de uso em bancada de configuração ou análise de um equipamento IO-Link conectado à porta Classe A; confirme alimentação, pinagem e condições de conexão no datasheet.
A ficha informa operação ambiente de -25 a 50 °C e proteção IP65/IP67. A aplicação em campo depende da montagem correta e das condições especificadas pelo fabricante; a classificação IP não substitui a verificação da instalação.

COMO ESCOLHER

Antes de comprar o IFM AL1060 — Mestre USB-IO-Link para parametrização e análise, 1 porta Classe A, IP65/IP67, 2 entradas digitais e 2 saídas digitais, verifique estes pontos:

Escolha o AL1060 quando

A tarefa for parametrizar ou analisar equipamentos IO-Link por USB e uma porta Classe A for suficiente. Verifique também a alimentação requerida pelo sensor e a correspondência das conexões M12.

Avalie outra configuração quando

O projeto exigir mais de uma porta IO-Link, outro protocolo de comunicação ou uma configuração elétrica diferente das interfaces IO-Link e USB e das conexões M12 especificadas. A ficha disponível não identifica modelos alternativos.

Confirme antes da instalação

Confira no datasheet a pinagem, a fonte necessária para a configuração utilizada e os limites de temperatura, corrente e proteção aplicáveis à instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM (ifm electronic)	Identificação do fabricante informada na ficha.
Modelo / part number / SKU	AL1060	Código do produto para identificação e seleção.
GTIN	4021179333474	Identificador comercial informado.
Tipo de produto	Interface IO-Link; mestre USB-IO-Link	Descrição da função e categoria do dispositivo.
Aplicação	Parametrizar e analisar equipamentos	Aplicação declarada na ficha do produto.
NCM	8517.62.99	Classificação informada no cadastro do produto.

Interfaces e comunicação
Interface de comunicação	IO-Link; USB	Interfaces de comunicação declaradas.
Versão USB	USB 2.0	Versão da interface USB informada.
Revisão IO-Link	1.1	Revisão do protocolo indicada na ficha.
Quantidade de interfaces USB	1	Número de interfaces USB especificado.
Quantidade de portas Classe A	1	Número de portas IO-Link Classe A.
Tipo de transferência IO-Link	COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)	Modos e taxas de transferência listados pelo fabricante.

Alimentação e dados elétricos
Tensão nominal DC	5 V (USB)	Tensão nominal informada para alimentação pela USB.
Consumo de corrente	< 1100 mA (USB)	Consumo declarado para alimentação USB.
Alimentação do sensor	24 V DC	Tensão de alimentação especificada para o sensor.
Capacidade de corrente por porta, alimentação do sensor via AUX	0,65 A	Capacidade informada para alimentação do sensor pelo AUX.
Capacidade de corrente por porta, alimentação do sensor via USB	0,15 A	Capacidade informada para alimentação do sensor pela USB.
Classe de proteção elétrica	III	Classe de proteção declarada.
Nível de comutação Low	0...5 V	Faixa de nível baixo informada para entradas digitais.
Nível de comutação High	11...30 V	Faixa de nível alto informada para entradas digitais.
Carga de corrente máxima por saída	150 mA	Limite de carga declarado por saída.
Proteção contra curto-circuitos	Sim	Proteção indicada para as saídas.
Entradas digitais protegidas contra curto-circuitos	Sim	Proteção indicada para as entradas digitais.

Entradas e saídas digitais
Quantidade de entradas digitais	2; porta IO-Link Classe A: 1 x 2	Quantidade declarada para a configuração da porta.
Quantidade de saídas digitais	2; porta IO-Link Classe A: 1 x 2	Quantidade declarada para a configuração da porta.
Quantidade de entradas e saídas	2 entradas digitais e 2 saídas digitais	Resumo das E/S informado no cadastro.

Conexões elétricas
Conexão elétrica IO-Link	1 x M12; codificação A; 4 contatos; vedação FKM	Conexão e material de vedação declarados para IO-Link.
Conexão elétrica USB	1 x M12; codificação B; 4 contatos	Conexão USB especificada na ficha.
Conexão elétrica AUX	1 x M12; codificação A; 4 contatos	Conexão AUX especificada na ficha.

Condições ambientais e proteção
Grau de proteção	IP65; IP67	Graus de proteção declarados; respeite as condições de montagem e uso do fabricante.
Temperatura ambiente	-25...50 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	-25...85 °C	Faixa de temperatura especificada para armazenamento.
Umidade relativa do ar máxima	90 %	Limite informado para umidade relativa.
Resistência a choques	DIN EN 60068-2-27	Norma de referência declarada para resistência a choques.
Resistência a vibrações	DIN EN 60068-2-64; DIN EN 60068-2-6	Normas de referência declaradas para vibrações.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-4	Normas de compatibilidade eletromagnética listadas no cadastro.
MTTF	290 anos	Valor informado no cadastro; não representa prazo de garantia ou vida útil assegurada.

Dados mecânicos e materiais
Dimensões	103,8 x 50 x 31 mm	Dimensões externas informadas; consulte o desenho dimensional para montagem.
Invólucro	Retangular	Formato do invólucro declarado.
Materiais	Invólucro: PA; soquete: PA; porca de fixação: latão niquelado	Materiais indicados no cadastro do produto.
Material da vedação	FKM	Material de vedação especificado para a conexão IO-Link.
Peso	143,7 g	Peso informado no cadastro do produto.

Displays e elementos de operação
Display PWR	1 x LED, verde/vermelho	Indicador de alimentação descrito na ficha.
Display DI/DO	1 x LED, laranja; entrada e saída digital	Indicador associado às entradas e saídas digitais.
Display IO-Link	1 x LED, verde/vermelho; comunicação	Indicador de comunicação IO-Link informado.

Acessórios opcionais informados
Fonte de alimentação	Fonte do modo comutado 24 V DC, M12 codificação A, E80121	Acessório opcional; não identificado como item incluso.
Cabo USB	1 m, E12689	Acessório opcional; não identificado como item incluso.
Cabo de ligação	1 m, M12 codificação A, EVC012	Acessório opcional; não identificado como item incluso.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; modos de transferência informados: COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).

• USB 2.0 para comunicação com computador.

• Uma porta IO-Link Classe A.

Conexões

Elétrica Conexões informadas: IO-Link, 1 x M12 codificação A, 4 contatos, vedação FKM; USB, 1 x M12 codificação B, 4 contatos; AUX, 1 x M12 codificação A, 4 contatos. Alimentação nominal DC de 5 V pela USB; alimentação do sensor de 24 V DC. Consulte o datasheet para pinagem e condições detalhadas de conexão.

Processo Não há conexão de processo de fluido especificada para este mestre USB-IO-Link. As conexões listadas são elétricas M12; não devem ser interpretadas como conexão de processo mecânica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Parametrizar ou analisar equipamento IO-Link usando a interface USB 2.0	✓	Essa é a aplicação declarada; o produto dispõe de comunicação IO-Link e USB.
Conectar um equipamento IO-Link à porta Classe A do AL1060	✓	A ficha especifica uma porta IO-Link Classe A e revisão 1.1; verifique pinagem e requisitos elétricos no datasheet.
Aplicação que exige duas ou mais portas IO-Link no mestre	✗	A ficha informa uma quantidade de portas Classe A.
Uso com dispositivo que exige protocolo de comunicação não listado	✗	As interfaces informadas são IO-Link e USB; não há suporte a outros protocolos declarado na ficha.
Instalação exposta a condições ambientais dentro dos limites declarados	✓	A ficha informa temperatura ambiente de -25 a 50 °C e graus de proteção IP65/IP67; a adequação depende das condições de montagem e uso previstas pelo fabricante.

INSTALAÇÃO

Como instalar o IFM AL1060 — Mestre USB-IO-Link para parametrização e análise, 1 porta Classe A, IP65/IP67, 2 entradas digitais e 2 saídas digitais

Confirme que o equipamento a conectar utiliza IO-Link e que a configuração requerida corresponde à porta Classe A do AL1060.
Confira no datasheet as atribuições de pinos, codificações M12 e requisitos elétricos antes de conectar os cabos.
Verifique se a alimentação disponível atende aos valores especificados para USB e alimentação do sensor; use a fonte opcional indicada quando a configuração exigir alimentação AUX.
Conecte a interface USB ao computador usando a conexão e o cabo compatíveis; o cabo USB de 1 m E12689 é listado como acessório opcional.
Conecte o equipamento IO-Link e, quando aplicável, a alimentação AUX, respeitando a codificação e a pinagem indicadas pelo fabricante.
Antes de energizar, confira fixação, integridade dos conectores e condições ambientais; use os indicadores LED para observar alimentação, E/S e comunicação.

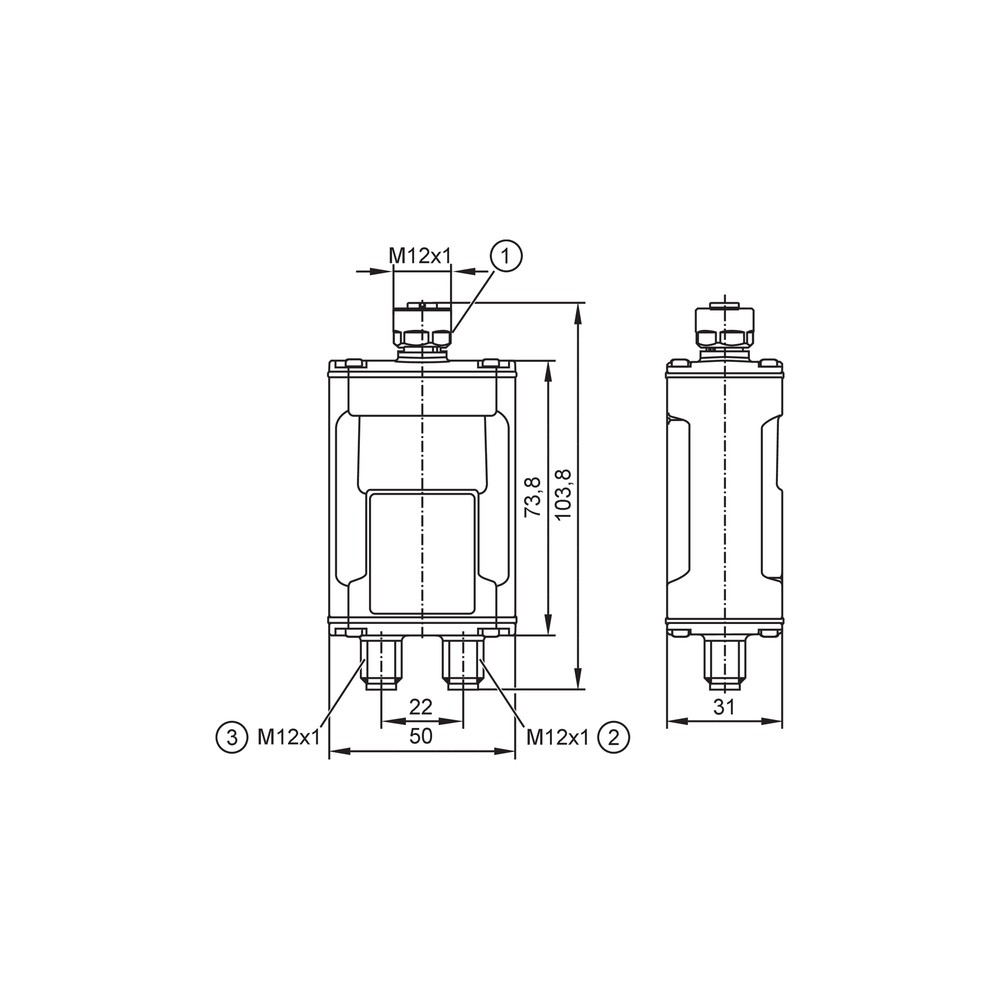

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não aparece na comunicação IO-Link.	Conexão, alimentação ou pinagem incompatível com os requisitos do equipamento ou da interface.	Confira a codificação e a pinagem M12 no datasheet, confirme a alimentação aplicável e observe o LED IO-Link.
O sensor não liga ou reinicia durante o uso.	Alimentação ou corrente disponível insuficiente para a configuração conectada.	Compare a alimentação usada com os dados da ficha: 24 V DC para o sensor e capacidades por porta informadas para AUX e USB; verifique também o consumo.
Entradas ou saídas digitais não comutam como esperado.	Nível de sinal fora das faixas declaradas, carga acima do limite por saída ou curto-circuito.	Meça os níveis de entrada em relação às faixas Low e High, confira se a carga por saída não excede 150 mA e verifique a fiação e a indicação LED DI/DO.
A conexão USB não alimenta ou não comunica de forma estável.	Conexão USB, cabo ou alimentação pela USB incompatível com os requisitos da instalação.	Confirme a conexão e o cabo utilizados, verifique a tensão nominal USB de 5 V e compare o consumo da configuração com os dados do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL1060 — PT-BR (Datasheet) Desenho em escala AL1060 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL1060 e para que serve?

É um mestre USB-IO-Link da IFM para parametrizar e analisar equipamentos. A ficha especifica uma porta IO-Link Classe A e interface USB 2.0.

Com quais modos de comunicação IO-Link ele trabalha?

A ficha indica IO-Link revisão 1.1 e modos COM1, COM2 e COM3. Confirme no datasheet os requisitos do equipamento conectado.

O que acompanha o AL1060?

A ficha informa uma unidade por embalagem, mas não detalha o conteúdo de cabos ou fonte inclusos. Os cabos E12689 e EVC012 e a fonte E80121 aparecem como acessórios opcionais.

Ele serve como mestre para vários dispositivos IO-Link ao mesmo tempo?

A ficha especifica uma porta IO-Link Classe A. Portanto, não o selecione para uma necessidade que exija múltiplas portas no mestre.

Posso usar o AL1060 com um protocolo diferente de IO-Link ou USB?

A ficha lista IO-Link e USB como interfaces de comunicação. Não há outros protocolos declarados para este produto.

O LED de comunicação não acende: o que devo verificar antes de trocar a interface?

Confira a conexão e a pinagem M12, a alimentação do equipamento e a compatibilidade IO-Link; em seguida, observe o indicador IO-Link conforme a documentação do fabricante.

As saídas digitais não acionam a carga: qual é a primeira verificação?

Confira se a carga por saída respeita o limite informado de 150 mA e se a conexão está correta. Verifique também a alimentação e o indicador DI/DO.

Devo comprar o AL1060 ou procurar um mestre com mais portas?

Escolha o AL1060 se uma porta IO-Link Classe A atender à aplicação. Se forem necessárias várias portas no mestre, procure uma configuração cuja quantidade de portas corresponda ao projeto.

Que cuidados devo ter ao instalar os conectores M12?

Confira a codificação e a pinagem de cada conexão no datasheet antes de ligar. Não confunda as conexões elétricas M12 com uma conexão de processo.

O produto acompanha fonte e cabos?

A ficha lista a fonte E80121 e os cabos E12689 e EVC012 como acessórios opcionais, sem declará-los como inclusos. Confirme o conteúdo da embalagem antes de definir os itens necessários à instalação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação usada pelo AL1060 para parametrizar e analisar equipamentos. (Ref.: revisão IO-Link 1.1)

Classe A

Classificação da porta IO-Link indicada para a interface. (Ref.: quantidade de portas Classe A: 1)

COM1, COM2 e COM3

Modos de transferência IO-Link com taxas declaradas na ficha. (Ref.: 4,8; 38,4; e 230,4 kBaud, respectivamente)

Grau de proteção IP

Classificação de proteção declarada para o invólucro, sujeita às condições de instalação e uso do fabricante. (Ref.: IP65; IP67)

M12

Tipo de conexão elétrica especificado para IO-Link, USB e AUX, com codificações distintas conforme a interface. (Ref.: IO-Link A, USB B e AUX A)
