Controlador IIoT ifm AE3100 - EdgeDevice Industrial

Pré-visualizar: AE3100 IFM - Controlador IIoT ifm EdgeDevice Industrial 1GB RAM 8GB Flash 24V

AE3100 IFM - Controlador IIoT ifm EdgeDevice Industrial 1GB RAM 8GB Flash 24V

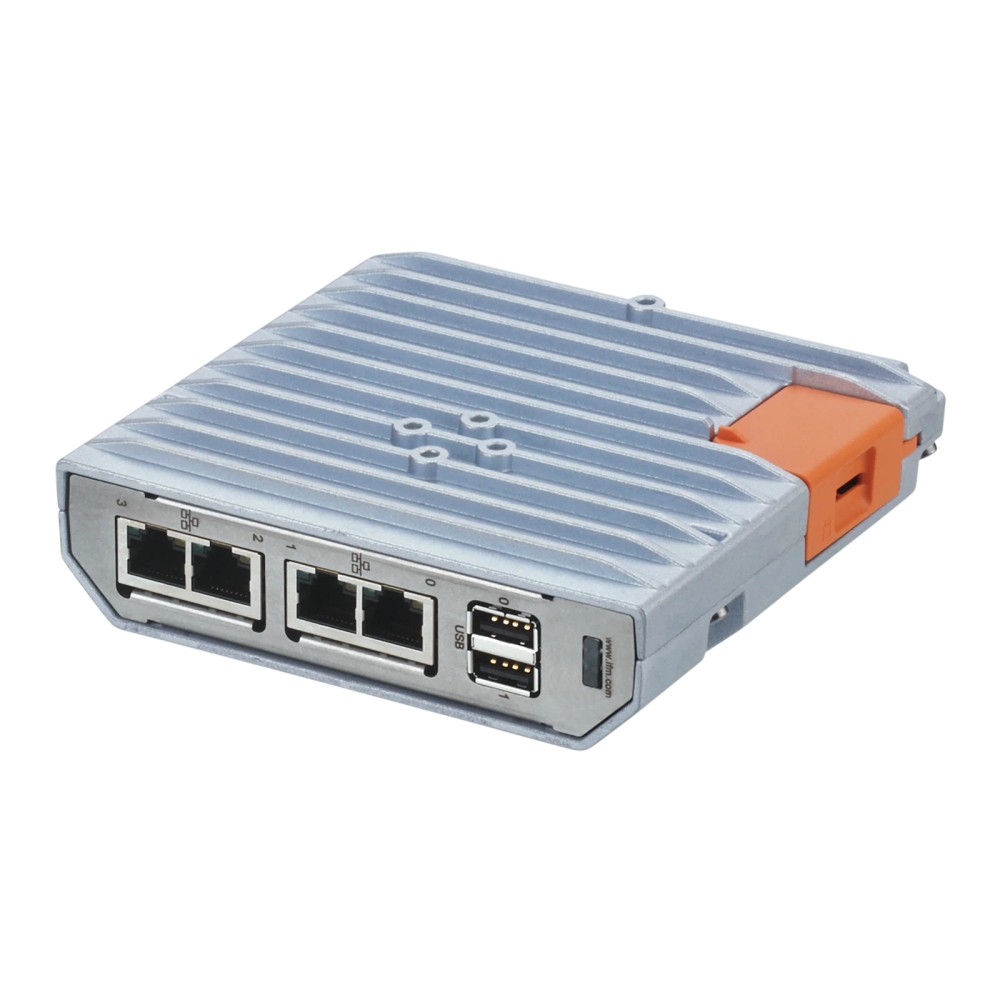

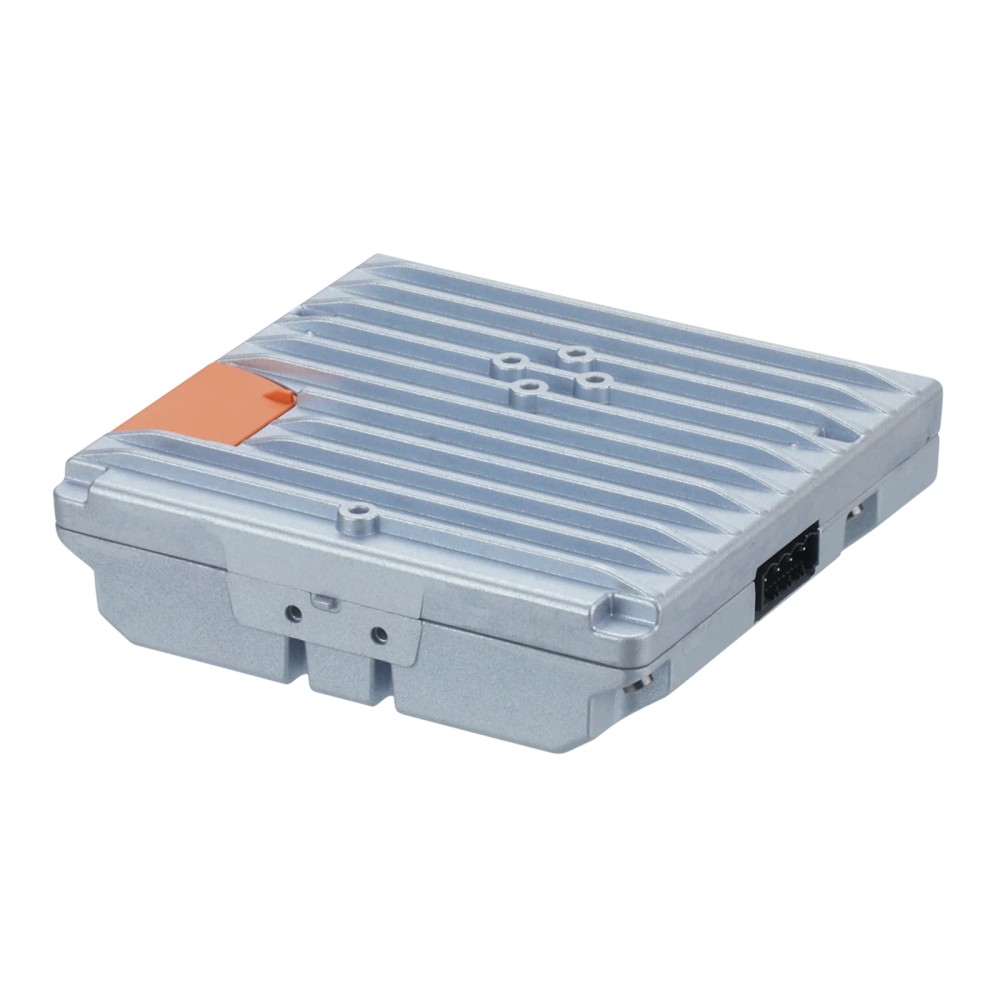

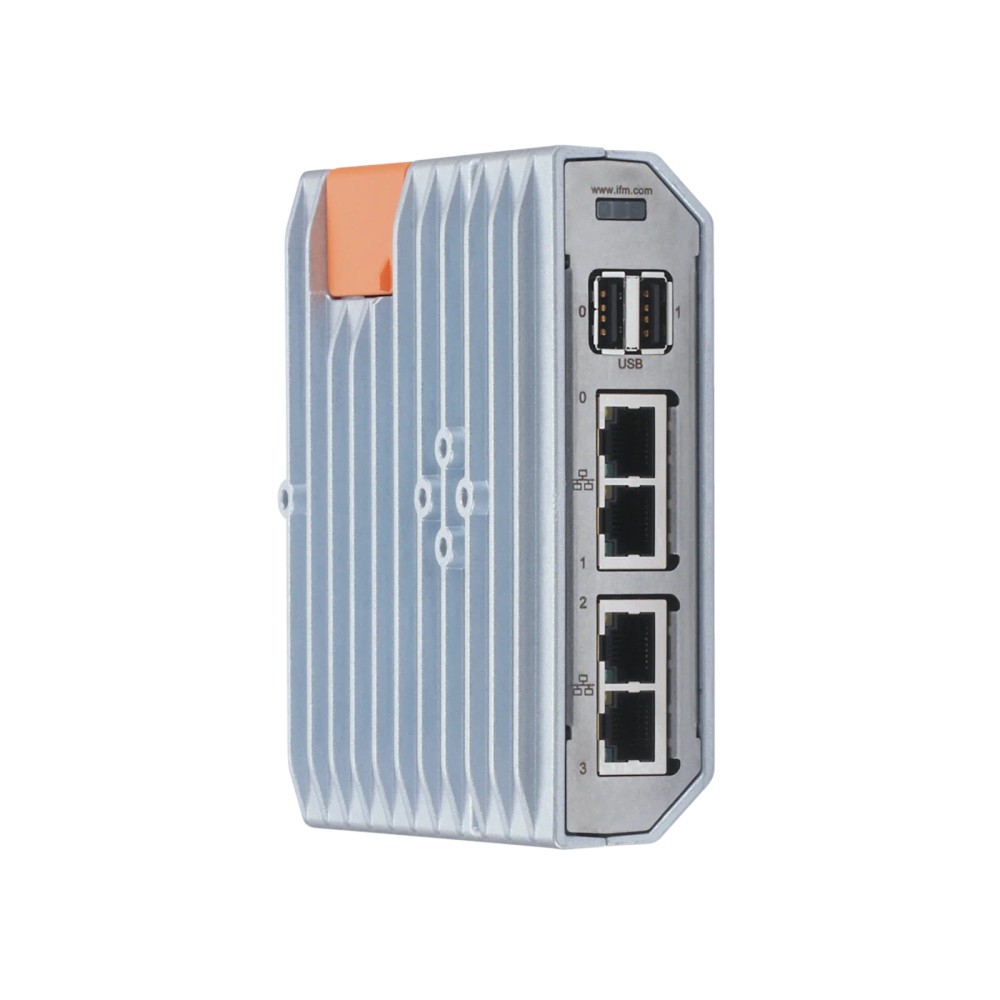

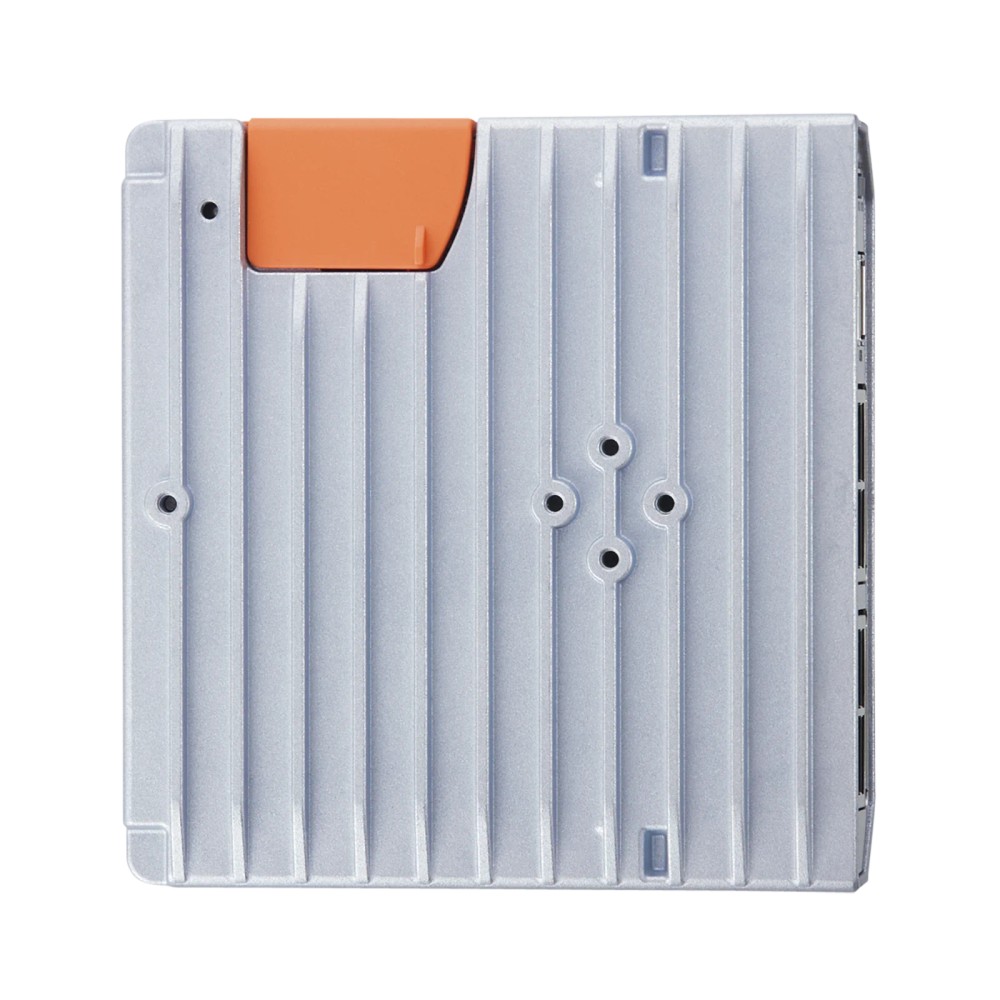

Imagem meramente ilustrativa

R$ 7.557,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AE3100
EAN: 4021179333450
NCM do produto: 85371020

Destaques do Produto Alimentação disponível...mais

Fechar menu

Saiba mais sobre: "AE3100 IFM - Controlador IIoT ifm EdgeDevice Industrial 1GB RAM 8GB Flash 24V"

Destaques do Produto

Alimentação disponível

18...32 V DC, nominal 24 V DC

Memória

1 GB RAM e 8 GB Flash

Interfaces de rede

4 portas Ethernet RJ45

Protocolos necessários

EtherNet/IP, PROFINET, EtherCAT, Modbus TCP, OPC UA, MQTT e HTTP

Ambiente de instalação

Temperatura de operação de -25 a 55 °C; grau de proteção IP20

Software de programação

CODESYS 3.5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Controlador IIoT ifm AE3100, 24 V DC, 1 GB RAM, 8 GB Flash

O ifm AE3100 é um controlador IIoT industrial livremente programável para aplicações de edge computing. Combina função de CLP conforme IEC 61131-3, processador ARM 64 Bit Quad Core de 1,2 GHz e programação em CODESYS 3.5. Possui quatro interfaces Ethernet e duas USB, com suporte a protocolos industriais e de comunicação IIoT. Sua alimentação é de 18 a 32 V DC e o grau de proteção é IP20.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Controlador IIoT livremente programável
Modelo / SKU	AE3100
Alimentação	18...32 V DC; nominal 24 V DC
Processador	ARM 64 Bit Quad Core, 1,2 GHz
Memória	1 GB RAM e 8 GB Flash
Interfaces	4 Ethernet RJ45 e 2 USB Tipo A
Protocolos	EtherNet/IP, PROFINET, EtherCAT, Modbus TCP, OPC UA, MQTT e HTTP
Programação	CODESYS 3.5; função CLP conforme IEC 61131-3
Proteção	IP20
Montagem	Trilho DIN TH35 conforme EN 60715

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que necessitam de um edgeDevice livremente programável.
Sistemas que utilizam CODESYS 3.5 e precisam da função de CLP conforme IEC 61131-3.
Instalações que requerem conexão Ethernet por RJ45 e utilizam um ou mais protocolos listados na ficha técnica.
Montagem em trilho DIN TH35, dentro dos limites de alimentação, temperatura e proteção especificados.

⚠ Considere outro se precisa de:

Instalações que exigem grau de proteção superior a IP20 sem um invólucro ou proteção adicional validada para a aplicação.
Sistemas alimentados exclusivamente por tensão fora da faixa de 18...32 V DC.
Aplicações que requerem ambiente de operação acima de 55 °C ou abaixo de -25 °C.

APLICAÇÕES E USO

Uso declarado pelo fabricante: edgeDevice livremente programável para aplicações industriais. A seleção deve considerar a programação em CODESYS 3.5, os protocolos necessários e a arquitetura do sistema.
Integração em redes industriais que utilizem os protocolos listados na ficha, desde que a configuração do controlador e dos equipamentos conectados seja compatível.
Aplicações instaladas em trilho DIN TH35, com alimentação dentro de 18...32 V DC e temperatura ambiente de -25...55 °C. A ficha indica limites térmicos reduzidos em altitude: 55 °C a 2000 m e 50 °C a 3000 m.
Possibilidade de uso como controlador de borda em sistemas que precisem de interfaces Ethernet e USB; a adequação a uma aplicação específica deve ser confirmada com os requisitos de comunicação e programação.
A ficha não especifica canais integrados de entrada e saída de processo nem uma conexão de processo dedicada; não assumir aquisição direta de sinais sem validação da arquitetura.

COMO ESCOLHER

Antes de comprar o Controlador IIoT ifm AE3100, 24 V DC, 1 GB RAM, 8 GB Flash, verifique estes pontos:

Escolha o AE3100 quando

A aplicação exigir um controlador IIoT programável em CODESYS 3.5, função CLP IEC 61131-3, 1 GB de RAM, 8 GB de Flash e as interfaces e protocolos especificados.

Avalie outra solução quando

O local de instalação exigir proteção diferente de IP20, alimentação fora de 18...32 V DC ou operação fora de -25 a 55 °C. A ficha não informa modelos alternativos nem compatibilidade com protocolos além dos listados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Controlador IIoT	Identificação do equipamento.
Área de aplicação	edgeDevice livremente programável para aplicações industriais	Aplicação declarada na ficha.
Marca	ifm	Fabricante indicado no anúncio.
Modelo / SKU / Part Number	AE3100	Código de identificação do produto.
GTIN	4021179333450	Identificador comercial informado no anúncio.

Processamento e programação
Processador	ARM 64 Bit Quad Core, 1,2 GHz	Especificação do processador.
Memória de trabalho	1 GByte RAM	Capacidade de memória de trabalho.
Memória Flash	8 GByte	Memória de massa especificada.
Função CLP	Sim, conforme IEC 61131-3	Função indicada pelo fabricante.
Software de programação	CODESYS 3.5	Possibilidade de parametrização/programação indicada na ficha.
RTC	Sim; UTC, bateria armazenada	Relógio de tempo real informado pelo fabricante.

Interfaces e comunicação
Interfaces Ethernet	4 x RJ45	Quantidade e tipo de conector informados.
Padrão Ethernet	10Base-T; 100Base-TX	Padrões de transmissão especificados.
Taxa Ethernet	10 Mbit/s; 100 Mbit/s	Taxas indicadas na ficha.
Protocolos Ethernet e IIoT	EtherNet/IP; PROFINET; EtherCAT; Modbus TCP; OPC UA; MQTT; HTTP; Cloud connectors	Protocolos listados pelo fabricante.
Interfaces USB	2 x Tipo A	Quantidade e tipo de conector.
Versão USB	USB 2.0	Versão indicada no anúncio.
Taxa USB	< 480 Mbit/s	Limite indicado na ficha.
Conexão USB	+5 V, Data -, Data +, GND	Sinais de conexão informados para a interface.
Mídia removível	Cartão micro SD, SD, SDHC/SDHX, SDXC e interface USB	Mídias removíveis listadas na ficha.

Alimentação e dados elétricos
Tensão nominal DC	24 V	Valor nominal de alimentação.
Tensão de operação	18...32 V DC (PELV)	Faixa de operação especificada.
Conexão da fonte de alimentação	Bornes com mola; terminal 1 = +24 V, terminal 2 = 0 V, terminais 3 e 4 = n.c.	Terminais e polaridade conforme ficha.
Consumo de potência	14 W	Consumo informado; inclui potência máxima para dispositivos USB de 1,5 A / 5 V.
Corrente total de saída	1,5 A	Limitação de corrente de saída informada.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha.
Categoria de sobretensão	II	Classificação informada pelo fabricante.

Indicações e elementos de operação
Display / indicadores	3 LEDs tricolores	Tipo e quantidade de indicadores informados.

Condições ambientais e conformidade
Temperatura de operação	-25...55 °C	Faixa especificada; a ficha indica 55 °C a 2000 m e 50 °C a 3000 m.
Temperatura de armazenamento	-25...85 °C	Faixa de armazenamento informada.
Umidade relativa máxima	90 %, sem condensação	Limite informado para umidade relativa.
Altitude máxima	3000 m	Limite informado; observar a redução de temperatura ambiente especificada.
Grau de proteção	IP20	Grau declarado; não equivale a proteção contra ingresso de água.
Grau de sujidade	2	Classificação informada na ficha.
Normas EMC	EN 61000-6-2; EN 61000-6-3	Normas de compatibilidade eletromagnética listadas.
MTTF	52 anos	Valor informado na ficha; não representa garantia nem vida útil assegurada.

Dados mecânicos e montagem
Montagem	Trilho DIN TH35 conforme EN 60715	Tipo de montagem especificado.
Dimensões	140,4 x 36 x 129,5 mm	Largura x altura x profundidade, conforme atributos fornecidos.
Formato do invólucro	Retangular	Formato informado.
Materiais do invólucro	Fundição de alumínio passivado; aço inoxidável	Materiais declarados na ficha.
Peso	685 g	Peso informado no conjunto de atributos.

COMPATIBILIDADE

Comunicação

• EtherNet/IP

• PROFINET

• EtherCAT

• Modbus TCP

• OPC UA

• MQTT

• HTTP

• Ethernet 10Base-T e 100Base-TX, com taxa informada de 10/100 Mbit/s

• USB 2.0 por duas interfaces Tipo A

Conexões

Elétrica Alimentação por bornes com mola: terminal 1 = +24 V, terminal 2 = 0 V, terminais 3 e 4 = n.c. Faixa de operação de 18...32 V DC (PELV). Ethernet por quatro conectores RJ45. Duas interfaces USB Tipo A; conexão USB indicada como +5 V, Data -, Data + e GND. Verifique a pinagem e os requisitos de instalação na documentação do fabricante.

Processo A ficha não especifica conexão de processo. O AE3100 é um controlador IIoT; não presumir conexão direta a sensores, atuadores ou processo sem verificar interfaces, protocolo e requisitos do sistema.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de controle que usa CODESYS 3.5 e requer função de CLP IEC 61131-3	✓	A ficha informa programação CODESYS 3.5 e função CLP conforme IEC 61131-3.
Rede que utiliza um dos protocolos Ethernet especificados para o produto	✓	A ficha lista EtherNet/IP, PROFINET, EtherCAT, Modbus TCP, OPC UA, MQTT e HTTP; a integração deve ser validada conforme a configuração do sistema.
Instalação com alimentação de 18...32 V DC e montagem em trilho DIN TH35	✓	A faixa de alimentação e o tipo de montagem constam na ficha técnica.
Instalação exposta que exige grau de proteção superior a IP20 sem invólucro adicional	✗	O grau de proteção declarado é IP20; a ficha não declara proteção superior.
Aplicação com temperatura ambiente abaixo de -25 °C ou acima de 55 °C	✗	A faixa de temperatura de operação especificada é -25...55 °C.
Aplicação que requer entradas ou saídas de processo integradas e especificadas	✗	A ficha fornecida não identifica canais de entrada ou saída de processo integrados; confirme os requisitos de I/O antes da seleção.

INSTALAÇÃO

Como instalar o Controlador IIoT ifm AE3100, 24 V DC, 1 GB RAM, 8 GB Flash

Confirme que a aplicação requer um controlador IIoT AE3100 e que os protocolos e recursos de programação atendem ao projeto.
Verifique no desenho e no espaço disponível as dimensões do equipamento e a instalação em trilho DIN TH35 conforme EN 60715.
Instale o equipamento em local compatível com IP20, a faixa de temperatura de operação e os limites de umidade indicados pelo fabricante.
Desenergize o circuito e conecte a alimentação aos bornes com mola conforme a documentação: +24 V no terminal 1 e 0 V no terminal 2; os terminais 3 e 4 são n.c.
Conecte a rede Ethernet pelas portas RJ45 e use as interfaces USB Tipo A somente conforme os requisitos documentados para os dispositivos conectados.
Antes de energizar e colocar em serviço, confira a alimentação, a pinagem, a configuração de comunicação e o programa CODESYS conforme o datasheet e as instruções do fabricante.

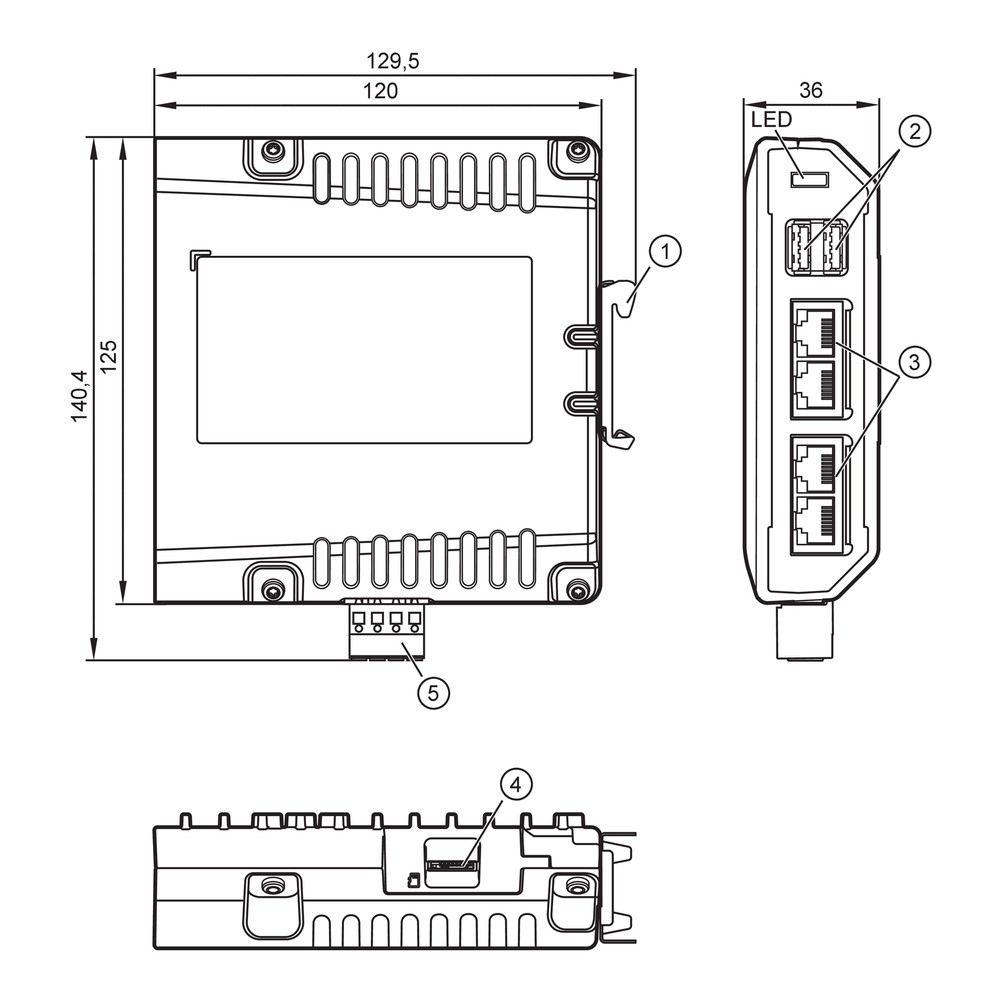

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não inicia ou não mantém a alimentação.	Tensão de alimentação fora de 18...32 V DC, polaridade incorreta ou conexão inadequada nos bornes.	Meça a tensão nos terminais e confira +24 V no terminal 1 e 0 V no terminal 2, conforme o datasheet.
A comunicação Ethernet não é estabelecida.	Conexão RJ45, configuração de rede ou protocolo incompatível com a configuração do sistema.	Verifique o enlace físico, a porta utilizada e se o protocolo configurado está entre os suportados pelo equipamento.
O equipamento apresenta comportamento instável em ambiente quente ou em altitude elevada.	Condição ambiental fora dos limites especificados, incluindo redução da temperatura ambiente permitida em altitude.	Confira temperatura e altitude do local; a ficha indica 55 °C a 2000 m e 50 °C a 3000 m.
Dispositivo conectado à USB não funciona como esperado.	Requisito de alimentação ou comunicação do dispositivo conectado incompatível com a interface ou com os limites especificados.	Confirme o padrão USB, a pinagem e o limite total de saída de 1,5 A; consulte a documentação do dispositivo conectado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AE3100 em português (Datasheet) Desenho em escala indicado no anúncio (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AE3100 e para quem ele serve?

É um controlador IIoT industrial livremente programável, com função de CLP conforme IEC 61131-3. Destina-se a aplicações industriais que correspondam aos recursos de programação, comunicação e condições ambientais indicados na ficha.

Quais protocolos de comunicação o controlador suporta?

A ficha lista EtherNet/IP, PROFINET, EtherCAT, Modbus TCP, OPC UA, MQTT e HTTP, além de cloud connectors. Confirme os requisitos de configuração do sistema antes da integração.

O produto acompanha cabos, fonte ou acessórios?

A ficha do anúncio não informa acessórios incluídos; por isso, não é possível confirmar cabos ou fonte no fornecimento. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Posso usar o AE3100 em um local que precisa de proteção contra água?

A proteção declarada é IP20, e a ficha não declara proteção contra água. Não selecione o equipamento para exposição a água sem uma solução de instalação adicional validada.

Ele funciona com alimentação AC ou com tensão DC fora de 18 a 32 V?

A ficha especifica alimentação de 18...32 V DC, nominal de 24 V DC. Não há suporte declarado para alimentação AC ou para tensões fora dessa faixa.

O controlador não liga; o que devo conferir antes de substituí-lo?

Verifique se há 18...32 V DC nos bornes e confira a polaridade: terminal 1 para +24 V e terminal 2 para 0 V. Confira também a conexão conforme o datasheet.

A rede Ethernet não comunica; qual é a primeira verificação?

Confira a conexão física RJ45 e se a configuração utiliza um protocolo listado para o AE3100. Verifique também a configuração da rede e do equipamento remoto antes de trocar o controlador.

Quando escolher o AE3100 em vez de outro controlador?

Escolha-o quando a aplicação exigir os recursos declarados de CODESYS 3.5, função CLP IEC 61131-3, interfaces disponíveis e protocolos listados. Se os requisitos de proteção, alimentação ou temperatura forem diferentes, compare a ficha de outra solução.

Como devo instalar e ligar a alimentação?

A montagem especificada é em trilho DIN TH35, e a alimentação é feita por bornes com mola. Desenergize o circuito e confira a pinagem no datasheet antes de conectar.

O AE3100 inclui garantia ou informação de procedência técnica?

A ficha fornecida não informa condições de garantia. Para procedência e condições comerciais, consulte o fornecedor; para instalação e limites técnicos, use a documentação oficial da ifm.

GLOSSÁRIO TÉCNICO

IIoT

Internet Industrial das Coisas; no AE3100, relaciona-se à função de edgeDevice para aplicações industriais.

CODESYS

Software de programação indicado para parametrização do AE3100; a versão informada é CODESYS 3.5.

IEC 61131-3

Norma relacionada à programação de controladores lógicos programáveis; a ficha declara função CLP conforme essa norma.

IP20

Grau de proteção declarado para o invólucro; deve ser considerado na seleção do local de instalação.

PELV

Classificação indicada para a alimentação DC do equipamento; a faixa de operação especificada é 18...32 V DC.
