Mestre IO-Link IFM AC6000 - 4 Portas Interface AS-i

Pré-visualizar: AC6000 IFM - Mestre IO-Link ifm Comunicação industrial Interface AS-i 4 Portas IP67

AC6000 IFM - Mestre IO-Link ifm Comunicação industrial Interface AS-i 4 Portas IP67

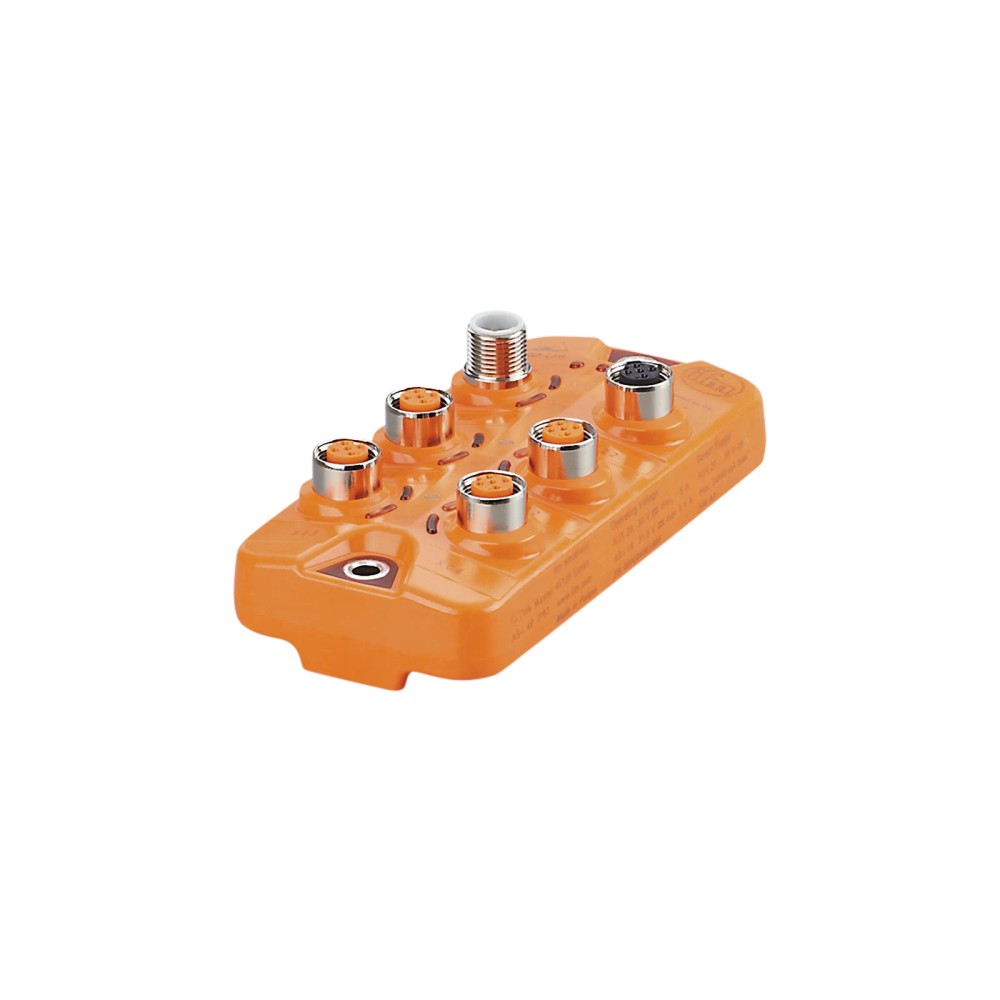

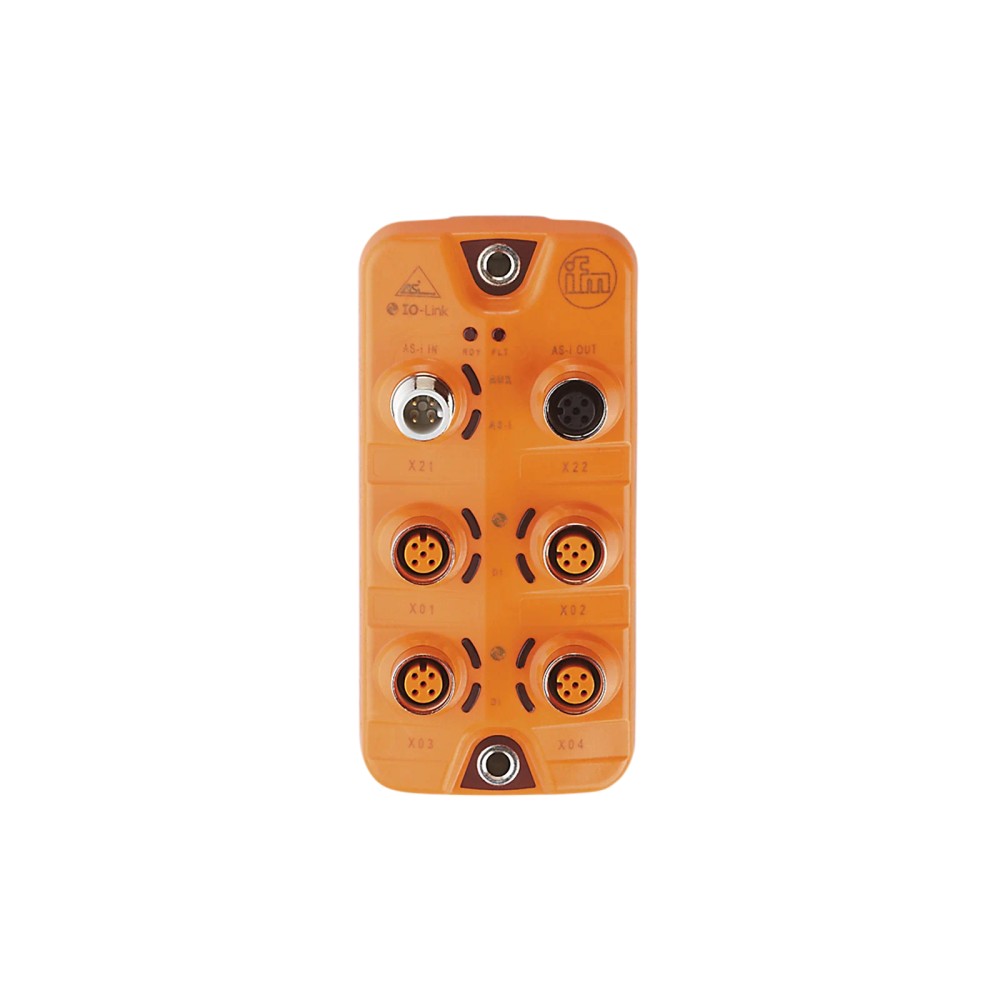

Imagem meramente ilustrativa

R$ 3.112,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC6000
EAN: 4021179316606
NCM do produto: 85176239

Destaques do Produto Interface de barramento...mais

Fechar menu

Saiba mais sobre: "AC6000 IFM - Mestre IO-Link ifm Comunicação industrial Interface AS-i 4 Portas IP67"

Destaques do Produto

Interface de barramento

AS-i

Número de portas IO-Link

4 portas Classe A

Conexão do módulo

M12

Alimentação AS-i

18...31,6 V DC

Alimentação auxiliar

20...30 V DC

Montagem e proteção

Montagem em campo; IP65, IP66 e IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Mestre IO-Link StandardLine ifm AC6000 com interface AS-i, 4 portas Classe A, montagem em campo, IP67

O ifm AC6000 é um mestre IO-Link com interface AS-i para comunicação e conexão de dispositivos IO-Link em instalações de automação industrial. Possui quatro portas Classe A, oito entradas digitais e quatro saídas digitais. Opera com interface AS-i entre 18 e 31,6 V DC e alimentação auxiliar entre 20 e 30 V DC. Seu invólucro tem graus de proteção IP65, IP66 e IP67, conforme as condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC6000
Tipo	Mestre IO-Link StandardLine com interface AS-i
Portas IO-Link	4 portas Classe A
Entradas digitais	8; 2 por porta Classe A
Saídas digitais	4; 1 por porta Classe A
Interfaces de comunicação	IO-Link e AS-i
Tensão de operação AS-i	18...31,6 V DC
Alimentação auxiliar (AUX)	20...30 V DC
Grau de proteção	IP65, IP66 e IP67
Dimensões	124 x 59,3 x 38,4 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações de automação que utilizem interface AS-i e precisem conectar dispositivos IO-Link por quatro portas Classe A.
Aplicações de montagem em campo que atendam às faixas de tensão, corrente e temperatura especificadas.
Sistemas que utilizem dispositivos AS-i compatíveis com as versões 2.11 ou 3.0 e os perfis indicados na ficha técnica.

⚠ Considere outro se precisa de:

Não selecione quando a arquitetura de comunicação exigir um barramento diferente de AS-i, pois a ficha identifica AS-i como interface do mestre.
Não aplique alimentação AS-i fora de 18...31,6 V DC ou alimentação auxiliar fora de 20...30 V DC.
Não exceda a carga total de 1,1 A indicada para AUX nem a corrente máxima de 300 mA por saída.
Não presuma compatibilidade com dispositivo, conector ou pinagem específicos sem verificar os requisitos no datasheet.

APLICAÇÕES E USO

Uso comprovado pela ficha: montagem em campo em sistemas de automação com interface AS-i e conexão de dispositivos IO-Link pelas quatro portas Classe A.
Aplicação possível, condicionada à validação da arquitetura: coleta de sinais de entradas digitais e comando de saídas dentro dos limites de tensão, corrente e perfis listados.
Em instalação externa ou sujeita a água e poeira, selecione o grau IP apropriado e confirme montagem, conectores e condições de exposição conforme o datasheet; a classificação não elimina a necessidade de instalação correta.
A operação deve permanecer dentro da faixa ambiente de -25...60 °C e respeitar as faixas de alimentação AS-i e AUX informadas. A ficha não especifica uma aplicação de processo ou fluido.

COMO ESCOLHER

Antes de comprar o Mestre IO-Link StandardLine ifm AC6000 com interface AS-i, 4 portas Classe A, montagem em campo, IP67, verifique estes pontos:

Escolha o AC6000 quando

A instalação requerer um mestre IO-Link com quatro portas Classe A integrado a uma interface AS-i, com alimentação AS-i de 18...31,6 V DC e AUX de 20...30 V DC.

Verifique a aplicação antes de selecionar

Compare consumo, carga total AUX, corrente por saída, condições ambientais, conexões e perfis AS-i dos dispositivos com os limites e dados do datasheet.

Considere outro modelo quando

A rede de campo não for AS-i ou quando forem necessários mais de quatro dispositivos nas portas IO-Link, mais entradas/saídas ou limites elétricos diferentes. A ficha não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Marca indicada no anúncio.
Modelo / SKU / Part Number	AC6000	Identificação do produto.
GTIN	4021179316606	Código de identificação comercial informado.
Descrição técnica	Mestre IO-Link StandardLine	Tipo de produto indicado no anúncio.
Aplicação	Montagem em campo	Uso/aplicação informado na ficha.
Quantidade por embalagem	1 peça	Unidade de embalagem indicada.

Interfaces e comunicação
Interface de comunicação	IO-Link; AS-i	Interfaces informadas para o equipamento.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Versão AS-i	2.11; 3.0	Versões AS-i declaradas.
Tipo de transferência IO-Link	COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)	Taxas de transferência informadas.
Modo de endereçamento ampliado	Não	A ficha informa que o modo de endereçamento ampliado não está disponível.
Quantidade de dispositivos AS-i	1...5	Faixa indicada pelo fabricante; confirme a configuração no datasheet.
Perfil AS-i escravo básico (entrada CTT1)	S-7.4.E	Perfil declarado para a entrada CTT1.
Perfil AS-i escravo adicional (saída CTT1)	S-7.3.2	Perfil declarado para a saída CTT1.
Perfil AS-i escravo adicional (entrada CTT1)	S-7.3.E	Perfil declarado para a entrada CTT1.

Alimentação e dados elétricos
Tensão de operação AS-i	18...31,6 V DC	Faixa de operação indicada para a interface AS-i.
Alimentação auxiliar (AUX)	20...30 V DC	Faixa declarada para alimentação auxiliar.
Consumo máximo da interface AS	100 mA	Limite de consumo indicado para a interface AS.
Consumo de corrente AUX	300...1500 mA	Faixa informada para consumo auxiliar.
Alimentação dos atuadores das saídas	AUX	As saídas utilizam alimentação auxiliar, conforme ficha.
Capacidade de carga total	1,1 A	Limite total; distribuição informada: portas 1+2, 0,55 A AUX; portas 3+4, 0,55 A AUX.
Classe de proteção elétrica	III	Classe de proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção indicada para o equipamento; consulte o datasheet para condições de aplicação.

Entradas e saídas
Quantidade total de entradas e saídas	8, configuráveis	Quantidade total indicada como configurável.
Entradas digitais	8; IO-Link Port Class A: 4 x 2	Duas entradas digitais indicadas por cada uma das quatro portas Classe A.
Saídas digitais	4; IO-Link Port Class A: 4 x 1	Uma saída digital indicada por cada uma das quatro portas Classe A.
Quantidade de portas Classe A	4	Número de portas indicado para conexão IO-Link.
Carga máxima por saída	300 mA	Limite de corrente informado por saída.
Nível de comutação Low	0...5 V	Faixa de nível baixo indicada na ficha.
Nível de comutação High	11...30 V	Faixa de nível alto indicada na ficha.
Entradas digitais resistentes a curto-circuito	Sim	Característica declarada para as entradas digitais.

Conexões e montagem
Conexão do módulo	M12	Tipo de conexão indicado; consulte o esquema do fabricante para pinagem.
Tipo de montagem	Montagem da parede traseira	Método de montagem informado na ficha.
Formato do invólucro	Retangular	Formato físico indicado.

Condições ambientais e proteção
Temperatura ambiente	-25...60 °C	Faixa operacional informada.
Temperatura de armazenamento	-25...85 °C	Faixa indicada para armazenamento.
Umidade relativa máxima	90 %	Limite informado para umidade relativa.
Grau de proteção IP	IP65; IP66; IP67	Graus declarados; a proteção efetiva depende da instalação e das condições de uso.
Grau de proteção NEMA	6P	Classificação NEMA informada na ficha.
Grau de sujidade	2	Grau indicado pelo fabricante.
Fluidos químicos	ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA	Referências e classes de exposição informadas na ficha; valide a substância e as condições no documento técnico.
EMC	EN 61000-6-2; EN 61000-6-4	Normas de compatibilidade eletromagnética declaradas.
Resistência a choques	DIN EN 60068-2-27	Referência de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-64 2009-04; DIN EN 60068-2-6 2008-10	Referências de ensaio informadas para vibração.

Dados mecânicos e materiais
Dimensões	124 x 59,3 x 38,4 mm	Dimensões físicas informadas.
Peso	247 g	Peso indicado no dataset do produto.
Material do invólucro	PA laranja	Material e cor declarados para o invólucro.
Material do soquete	Latão niquelado	Material declarado para o soquete.
MTTF	161 anos	Valor informado no dataset; não representa garantia nem duração assegurada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; velocidades de transferência COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).

• Interface AS-i; versões 2.11 e 3.0.

• Perfis AS-i indicados: escravo básico S-7.4.E; escravo adicional de saída CTT1 S-7.3.2; escravo adicional de entrada CTT1 S-7.3.E.

• A ficha indica de 1 a 5 dispositivos AS-i; consulte o datasheet para validar a configuração específica.

Conexões

Elétrica Conexão do módulo M12. Alimentação da interface AS-i: 18...31,6 V DC; alimentação auxiliar AUX: 20...30 V DC. Consumo máximo da interface AS-i: 100 mA. Consumo AUX: 300...1500 mA. Alimentação dos atuadores das saídas via AUX. Capacidade total indicada de 1,1 A: 0,55 A para portas 1+2 e 0,55 A para portas 3+4. Corrente máxima por saída: 300 mA. Confirme pinagem e esquema de ligação no datasheet.

Processo Não aplicável: o produto é um mestre de comunicação/IO-Link e a ficha não especifica conexão de processo para fluidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-i nas versões 2.11 ou 3.0, com dispositivos e perfis compatíveis e quatro portas IO-Link Classe A disponíveis.	✓	As versões AS-i 2.11 e 3.0 e quatro portas Classe A são informadas para o AC6000; valide os perfis e a configuração no datasheet.
Instalação com interface de barramento diferente de AS-i.	✗	A interface informada para este produto é AS-i; a ficha não indica suporte a outro barramento de campo.
Alimentação AS-i dentro de 18...31,6 V DC e AUX dentro de 20...30 V DC.	✓	As duas faixas constam na ficha técnica; também devem ser respeitados os limites de consumo e carga.
Carga acima de 1,1 A total em AUX ou acima de 300 mA em uma saída.	✗	Esses valores excedem a capacidade total indicada e a corrente máxima por saída, respectivamente.
Ambiente entre -25 e 60 °C, com grau de proteção apropriado às condições de instalação.	✓	A faixa de temperatura ambiente indicada é -25...60 °C. A seleção do grau IP deve considerar as condições reais e as orientações do fabricante.
Conexão M12, com pinagem não verificada para o cabo ou dispositivo escolhido.	✗	A ficha informa conexão M12, mas não basta para confirmar compatibilidade elétrica ou de pinagem; consulte o esquema do fabricante.

INSTALAÇÃO

Como instalar o Mestre IO-Link StandardLine ifm AC6000 com interface AS-i, 4 portas Classe A, montagem em campo, IP67

Confirme que a rede utiliza interface AS-i e valide as versões, perfis e configuração de dispositivos no datasheet.
Verifique a tensão disponível para AS-i (18...31,6 V DC) e para AUX (20...30 V DC), além das correntes requeridas.
Dimensione as cargas respeitando 1,1 A de capacidade total AUX e 300 mA máximos por saída.
Fixe o equipamento conforme o método de montagem da parede traseira indicado pelo fabricante.
Conecte o módulo M12 e os cabos correspondentes; confira pinagem e esquema elétrico no datasheet antes de energizar.
Após a instalação, confirme comunicação, sinais de entrada e acionamento das saídas nas condições de operação previstas.

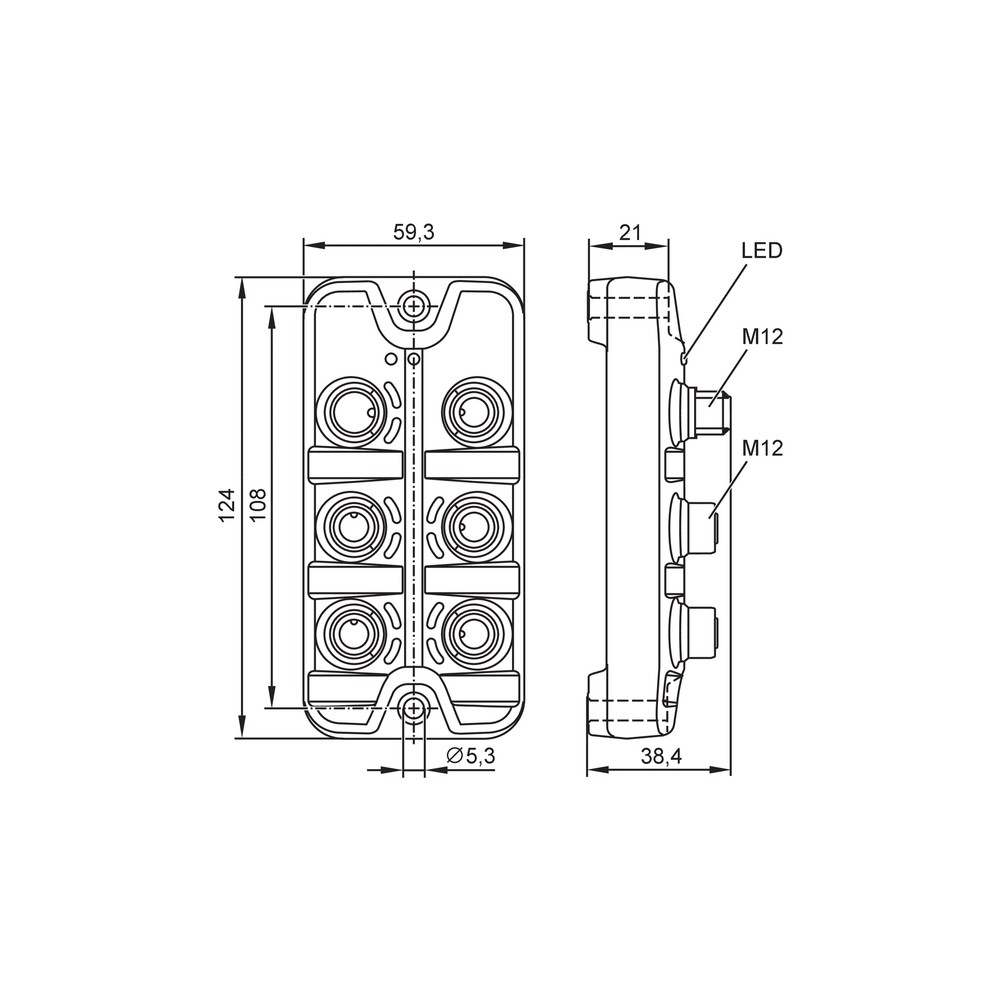

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O mestre não estabelece comunicação com a rede AS-i.	Alimentação AS-i ausente ou fora da faixa indicada, configuração de rede incompatível ou conexão incorreta.	Meça a alimentação no equipamento e compare com 18...31,6 V DC; confira a configuração e os perfis AS-i no datasheet.
Dispositivo IO-Link conectado não comunica.	Conexão, configuração ou compatibilidade do dispositivo não confirmada; a ficha não identifica os dispositivos específicos suportados.	Confira a ligação M12, a configuração da porta e a revisão/protocolo do dispositivo com o datasheet do AC6000 e do dispositivo conectado.
Saída não aciona a carga ou a operação é instável.	Alimentação AUX ausente ou fora da faixa, carga acima de 300 mA por saída ou capacidade total excedida.	Verifique a tensão AUX, a corrente de cada carga e a soma por grupos de portas em relação aos limites especificados.
Entrada digital não apresenta o estado esperado.	Sinal elétrico fora dos níveis de comutação ou ligação incorreta; a ficha indica Low de 0...5 V e High de 11...30 V.	Meça o sinal na entrada e confira a ligação e os níveis em relação às faixas declaradas.

DOCUMENTAÇÃO TÉCNICA

Datasheet AC6000 em português (Datasheet) Desenho em escala AC6000 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AC6000 e para que serve?

É um mestre IO-Link StandardLine com interface AS-i, destinado à comunicação com dispositivos IO-Link em uma instalação de automação. Conta com quatro portas Classe A.

Quantas entradas e saídas digitais ele oferece?

A ficha informa oito entradas digitais e quatro saídas digitais. As entradas são indicadas como duas por porta Classe A e as saídas como uma por porta.

O que vem junto com o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios inclusos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Posso usar o AC6000 em uma rede que não seja AS-i?

A ficha identifica AS-i como interface de barramento do produto e não declara suporte a outro barramento de campo. Se sua rede exigir outra interface, valide o equipamento requerido antes da seleção.

Ele funciona com qualquer dispositivo IO-Link ou qualquer pinagem M12?

A ficha não declara compatibilidade universal com dispositivos ou pinagens. Confirme a conexão, a configuração da porta e os requisitos elétricos nos documentos do mestre e do dispositivo.

O mestre não comunica com a rede; o que devo verificar antes de trocar?

Verifique primeiro a tensão AS-i, que deve estar entre 18 e 31,6 V DC, e confira a configuração, os perfis e as conexões. A ficha lista versões AS-i 2.11 e 3.0.

Uma saída não aciona a carga; qual pode ser a causa?

Uma causa possível é alimentação AUX ausente ou carga acima do limite de 300 mA por saída. Meça a alimentação e a corrente da carga antes de substituir o mestre.

Quando devo escolher o AC6000 em vez de um mestre de outro barramento?

Escolha-o quando a rede usar AS-i e a instalação precisar das quatro portas IO-Link Classe A informadas. Para outro barramento ou limites elétricos diferentes, selecione um equipamento cuja ficha declare esses requisitos.

Que cuidados devo ter na instalação elétrica?

Confira as faixas de alimentação AS-i e AUX, os limites de corrente e o esquema de ligação M12 no datasheet antes de energizar. Não exceda os limites especificados para as saídas e a carga total.

A proteção IP67 significa que posso instalar o equipamento em qualquer condição com água?

Não. A ficha declara IP65, IP66 e IP67, mas a proteção efetiva depende da montagem e das condições de uso. Verifique no datasheet o grau aplicável e os requisitos de instalação.

GLOSSÁRIO TÉCNICO

Mestre IO-Link

Equipamento que estabelece comunicação IO-Link com dispositivos conectados às suas portas. (Ref.: tipo de produto: mestre IO-Link StandardLine.)

AS-i

Interface de comunicação industrial identificada como barramento do AC6000. (Ref.: interface de comunicação: AS-i; versões 2.11 e 3.0.)

Porta Classe A

Tipo de porta IO-Link indicado para as conexões do mestre; a ficha informa quatro portas Classe A. (Ref.: quantidade de portas Classe A: 4.)

AUX

Alimentação auxiliar indicada para alimentar os atuadores das saídas. (Ref.: alimentação auxiliar: 20...30 V DC.)

COM1, COM2 e COM3

Modos de transferência IO-Link identificados por suas taxas de comunicação. (Ref.: COM1 4,8 kBaud; COM2 38,4 kBaud; COM3 230,4 kBaud.)
