AirBox AS-Interface IFM AC5270 | Módulo Pneumático

Pré-visualizar: AC5270 IFM - AirBox AS-Interface Módulo Pneumático 4DI 2 Saídas 5/3 IP67

AC5270 IFM - AirBox AS-Interface Módulo Pneumático 4DI 2 Saídas 5/3 IP67

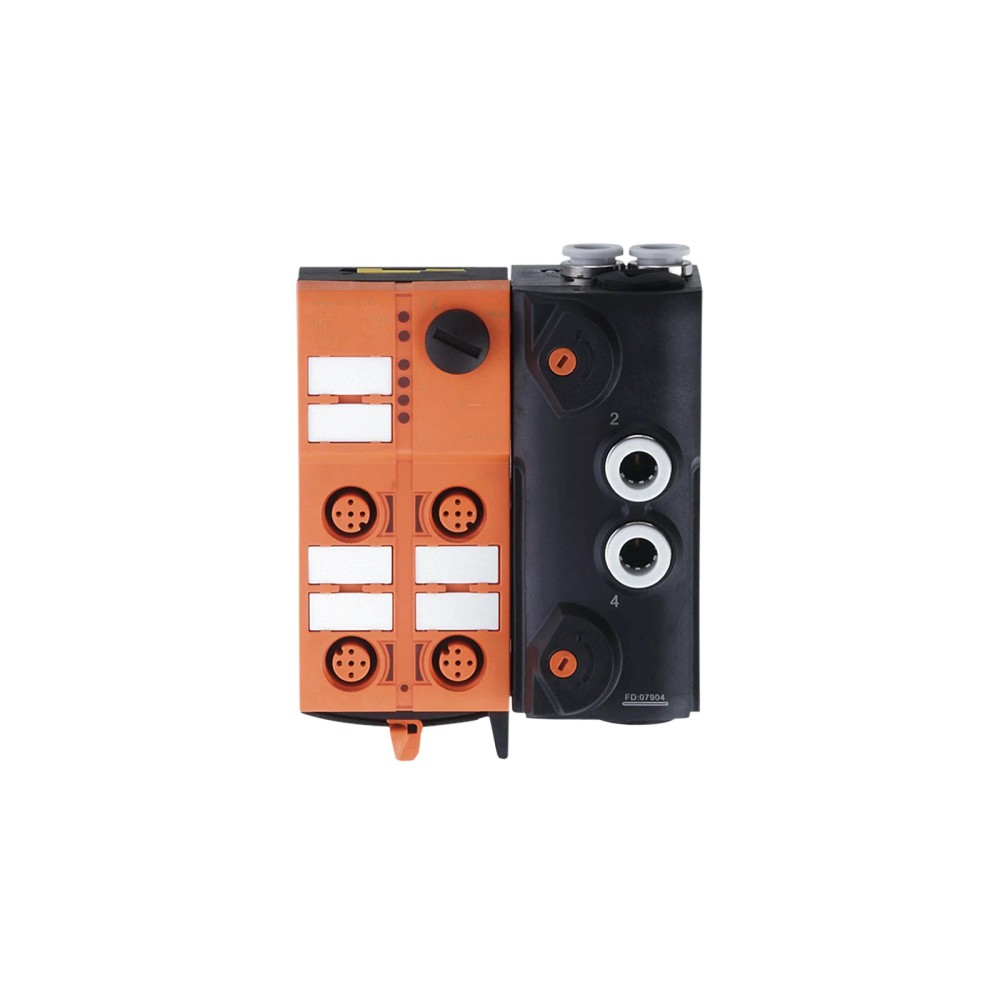

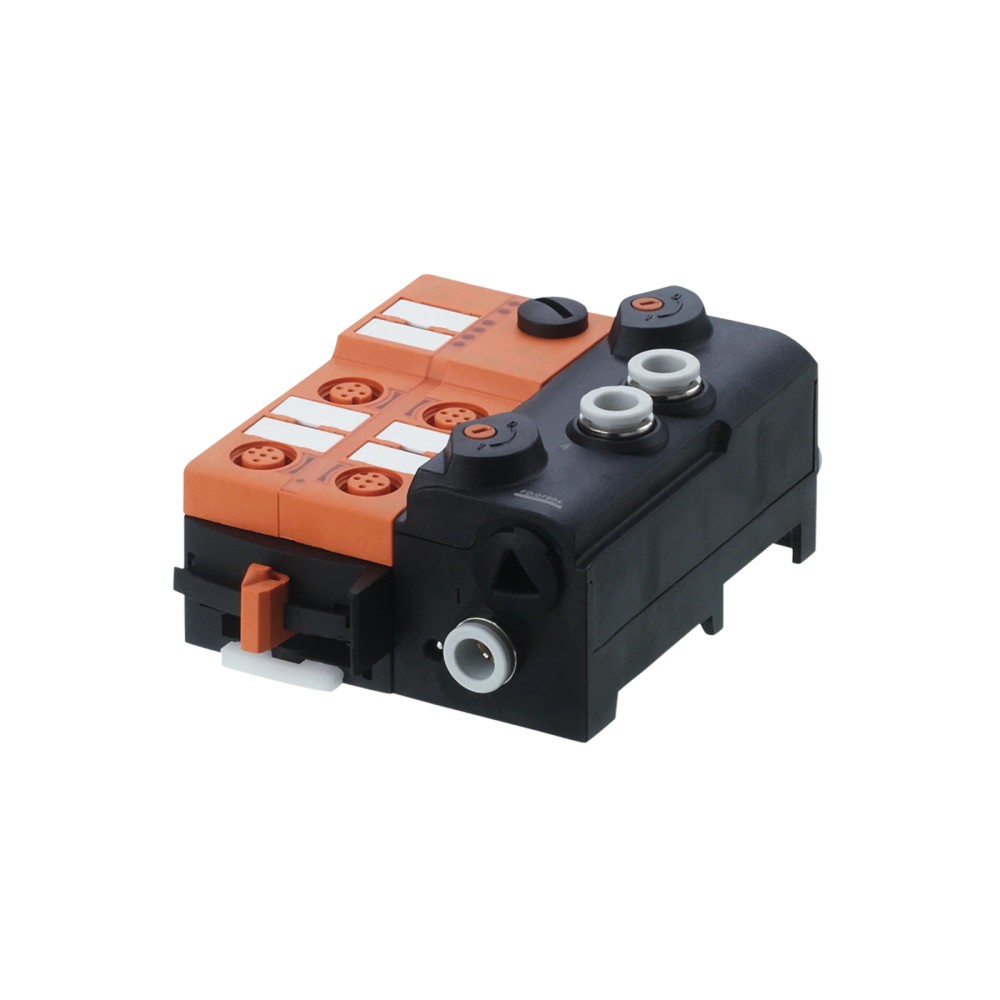

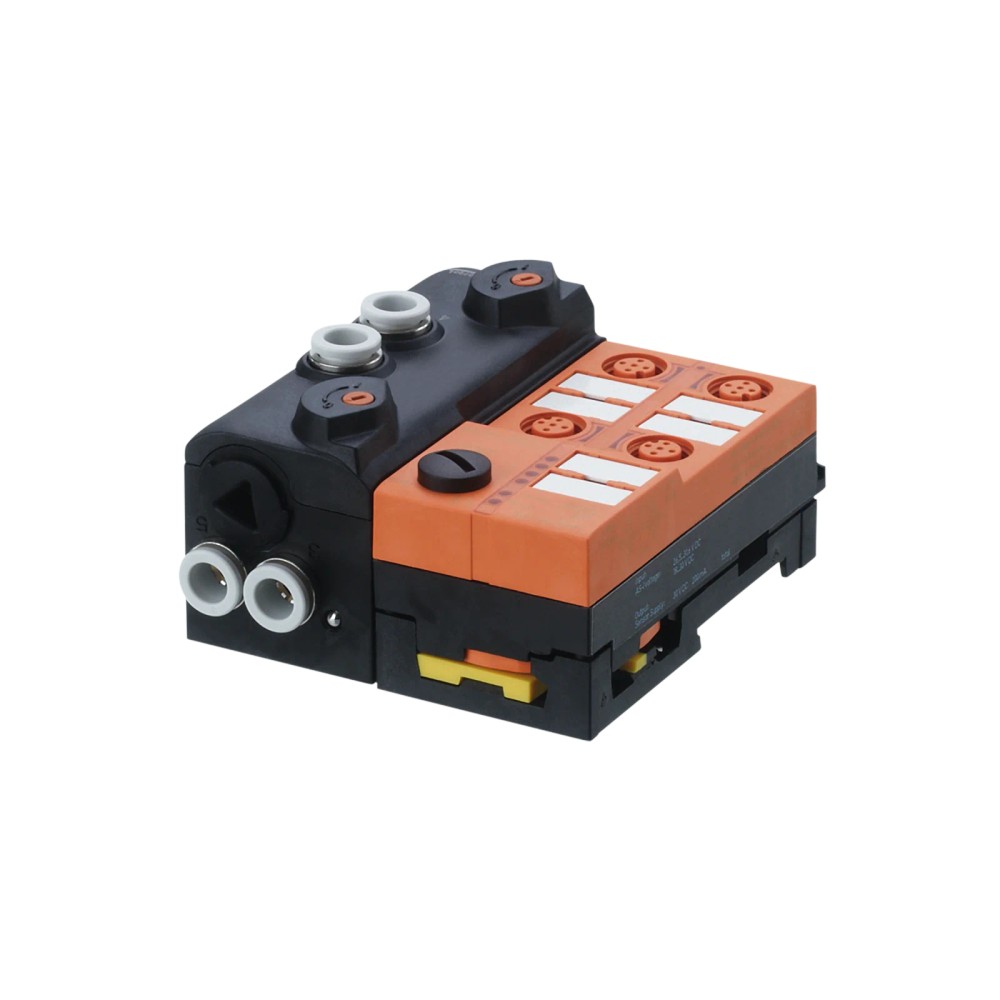

Imagem meramente ilustrativa

R$ 4.466,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC5270
EAN: 4021179005685
NCM do produto: 85371090

Destaques do Produto Rede AS-Interface,...mais

Fechar menu

Saiba mais sobre: "AC5270 IFM - AirBox AS-Interface Módulo Pneumático 4DI 2 Saídas 5/3 IP67"

Destaques do Produto

Rede

AS-Interface, versões 2.11 ou 3.0

Entradas

4 entradas digitais PNP

Pneumática

Válvula 5/3 com centro bloqueado e 2 saídas pneumáticas

Pressão de trabalho

3 a 8 bar

Tubulação

Conector tubular de 8 mm

Montagem

Rápida, com instalação compatível com trilho DIN TH35

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM AC5270 AirBox AS-Interface, módulo pneumático 5/3 com 4 entradas digitais e 2 saídas pneumáticas, IP67

O IFM AC5270 é um módulo pneumático AirBox para montagem em campo e integração a uma rede AS-Interface. Combina uma válvula direcional 5/3 com posição central bloqueada, quatro entradas digitais PNP e duas saídas pneumáticas. Opera com pressão de 3 a 8 bar e tem grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC5270
Tecnologia de comunicação	AS-Interface; versões 2.11 e 3.0
Sistema pneumático	1 válvula direcional 5/3, sem sobreposição, com posição central bloqueada
Entradas digitais	4; circuito PNP
Saídas pneumáticas	2
Pressão operacional	3 a 8 bar
Fluxo de ar	400 l/min a 6/5 bar
Grau de proteção	IP65 e IP67, conforme ficha
Montagem	Montagem rápida; trilho DIN TH35 (EN 60715)
Dimensões e peso	108 × 85 × 50 mm; 272 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação pneumática em campo com rede AS-Interface compatível.
Aplicações que precisam reunir quatro entradas digitais PNP e uma válvula direcional 5/3 com duas saídas pneumáticas.
Instalações com pressão operacional entre 3 e 8 bar, ar comprimido conforme classes indicadas na ficha e conexão tubular de 8 mm.
Montagem rápida em trilho DIN TH35, conforme EN 60715.

⚠ Considere outro se precisa de:

Aplicações cuja pressão operacional necessária esteja fora da faixa especificada de 3 a 8 bar.
Sistemas que exijam um número de entradas, tipo de circuito de entrada ou configuração de válvula diferentes dos informados para o AC5270.
Aplicações que necessitem de uma interface de comunicação diferente de AS-Interface; a ficha não declara outros protocolos.

APLICAÇÕES E USO

Aplicação declarada: montagem em campo em sistemas pneumáticos com integração AS-Interface.
Uso em instalações com quatro entradas digitais PNP, desde que os requisitos elétricos e de carga respeitem os limites informados para o módulo.
Acionamento de circuito pneumático com válvula 5/3 e posição central bloqueada, quando a aplicação operar entre 3 e 8 bar.
A ficha admite ar comprimido não lubrificado classe 6-3-1 ou lubrificado classe 6-3-4; respeitar também a faixa de temperatura do fluido de -10 a 50 °C.
A adequação a uma máquina específica depende da validação do projeto, da rede AS-i, do circuito pneumático e das condições de instalação.

COMO ESCOLHER

Antes de comprar o IFM AC5270 AirBox AS-Interface, módulo pneumático 5/3 com 4 entradas digitais e 2 saídas pneumáticas, IP67, verifique estes pontos:

Escolha o AC5270 quando

A instalação utilizar AS-Interface nas versões 2.11 ou 3.0, exigir quatro entradas digitais PNP e demandar a válvula 5/3 com centro bloqueado, duas saídas pneumáticas e pressão entre 3 e 8 bar.

Avalie outro módulo quando

O projeto exigir pressão fora de 3 a 8 bar, mais ou menos entradas digitais, outra configuração pneumática ou comunicação que não seja AS-Interface. Compare os requisitos com a ficha técnica do modelo alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	AirBox AS-Interface com técnica de montagem rápida; modelo AC5270	Identificação do módulo para montagem em campo.
Descrição técnica	Módulo pneumático AS-i; AirBox 5/3 closed 4DI-Y	Designação técnica indicada para o produto.
Categoria	Módulo AS-Interface com pneumática	Classificação do produto.
Aplicação informada	Montagem em campo	Aplicação declarada na ficha.
MTTF	258 anos	Valor de MTTF informado no conjunto de dados do produto.

Pneumática
Sistema pneumático	1 válvula direcional de 5/3 vias, sem sobreposição; posição central bloqueada	Configuração funcional declarada para a válvula.
Quantidade de saídas pneumáticas	2	Número de saídas informado para o módulo.
Pressão operacional	3 a 8 bar; 0,3 a 0,8 MPa; 43,5 a 116 psi	Faixa de operação indicada pelo fabricante.
Fluxo de ar	400 l/min a 6/5 bar	Vazão informada para a condição de pressão indicada na ficha.
Ar comprimido admitido	Não lubrificado classe 6-3-1; lubrificado classe 6-3-4	Classes de qualidade de ar declaradas como admissíveis.
Temperatura do fluido	-10 a 50 °C	Faixa de temperatura especificada para o fluido.
Exaustão	Pode ser desviada por conexão de tubo	Opção de condução da exaustão indicada na ficha.
Acionamento manual	Pressionando levemente ou pressionando, girando e travando	Modos de acionamento manual informados.
Conector tubular	8 mm	Diâmetro indicado para a conexão tubular.

AS-Interface e dados elétricos
Tecnologia	AS-Interface	Rede de comunicação do módulo.
Versão AS-i	2.11 e 3.0	Versões declaradas na ficha.
Perfil AS-i	S-7.A.E	Perfil do módulo.
Código ID da AS-i	A.E [hex]	Código de identificação informado.
Configuração AS-i E/S	7 [hex]	Código de configuração de entradas e saídas.
Perfis de mestre AS-i	M2; M3; M4	Perfis de mestre indicados como compatíveis na ficha.
Modo de endereçamento ampliado	Sim	Recurso de endereçamento informado.
Endereçamento AS-i	Soquete de endereçamento	Método de endereçamento indicado.
Watchdog integrado	Sim	Presença do recurso declarada na ficha.
Tensão de operação	26,5 a 31,6 V DC	Faixa de tensão de operação especificada.
Fontes de alimentação	20 a 30 V, através do cabo chato	Alimentação indicada para o cabo chato.
Conexão do módulo	Cabo chato	Tipo de conexão do módulo à AS-i.
Conexão de entrada	M12	Tipo de conexão informado para as entradas.
Consumo máximo da interface AS	280 mA	Limite de consumo informado para a interface.

Entradas e saídas
Quantidade de entradas digitais	4	Número de entradas digitais do módulo.
Circuito das entradas digitais	PNP	Tipo de circuito das entradas.
Alimentação dos sensores das entradas	AS-i	Fonte de alimentação indicada para os sensores conectados às entradas.
Capacidade máxima de carga das entradas totais	200 mA	Limite de carga total declarado para as entradas.
Resistência das entradas digitais a curto-circuito	Sim	Proteção declarada para as entradas digitais.
Corrente de entrada Low	0 a 2 mA	Faixa de corrente informada para o estado Low.
Corrente de entrada High	6 a 10 mA	Faixa de corrente informada para o estado High.
Nível de comutação High	> 11 V	Limite indicado para comutação ao estado High.
Alimentação dos atuadores para as saídas	AS-i	Fonte declarada para os atuadores das saídas.

Montagem e dados mecânicos
Tipo de montagem	Montagem rápida; trilho DIN TH35, conforme EN 60715	Opções e referência de montagem indicadas.
Tipo de conexão AS-i	Cabo plano AS-i de conexão direta	Método de conexão e montagem informado.
Invólucro	Retangular	Formato do invólucro.
Dimensões	108 × 85 × 50 mm	Dimensões gerais informadas.
Peso	272 g	Massa declarada para o produto.
Materiais	PA, POM e CuSn6	Materiais informados para o módulo e contatos.
Contatos vampiro	CuSn6 revestido de níquel e estanho	Material e revestimento informados para os contatos.

Condições ambientais e conformidade
Grau de proteção	IP65; IP67	Graus de proteção listados na ficha do produto.
Temperatura ambiente	-10 a 55 °C	Faixa de temperatura ambiente de operação informada.
Compatibilidade eletromagnética	EN 50295; IEC 61000-6-2	Normas de referência de EMC indicadas.

Displays e elementos de operação
Display em operação	LED verde	Indicação visual de operação.
Display de função	LED amarelo	Indicação visual de função.
Display de erro	LED vermelho	Indicação visual de erro.

COMPATIBILIDADE

Comunicação

• AS-Interface, versões 2.11 e 3.0.

• Perfis de mestre AS-i indicados: M2, M3 e M4.

• Perfil AS-i do módulo: S-7.A.E; configuração de E/S 7 [hex]; código ID A.E [hex].

Conexões

Elétrica Alimentação pela AS-i através de cabo chato, com fontes indicadas de 20 a 30 V e tensão de operação de 26,5 a 31,6 V DC. Conexão do módulo por cabo chato; conexão de entrada M12. Entradas digitais PNP, com alimentação dos sensores pela AS-i. Verificar atribuição de pinos e cabeamento no datasheet do fabricante.

Processo Conector tubular de 8 mm para as conexões pneumáticas. Pressão operacional de 3 a 8 bar; admissão de ar comprimido não lubrificado classe 6-3-1 ou lubrificado classe 6-3-4. A exaustão pode ser desviada por conexão de tubo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-i versão 2.11 ou 3.0, mestre compatível e requisitos de E/S conforme a ficha.	✓	As versões AS-i 2.11 e 3.0 e os perfis de mestre M2, M3 e M4 estão especificados.
Sistema que demanda quatro entradas digitais PNP e uma válvula 5/3 com duas saídas pneumáticas.	✓	Essa configuração de entradas e sistema pneumático está indicada para o AC5270.
Circuito pneumático com pressão de operação entre 3 e 8 bar e tubo compatível com conexão de 8 mm.	✓	A pressão operacional e o diâmetro do conector tubular estão informados na ficha.
Instalação que requer pressão de operação superior a 8 bar ou inferior a 3 bar.	✗	A pressão requerida fica fora da faixa operacional especificada de 3 a 8 bar.
Sistema de controle que exige protocolo diferente de AS-Interface.	✗	A ficha informa comunicação AS-Interface e não declara compatibilidade com outro protocolo.
Aplicação que requer saída pneumática ou configuração de válvula diferente da válvula 5/3 com centro bloqueado.	✗	A configuração informada é uma válvula direcional 5/3, sem sobreposição, com posição central bloqueada; outras configurações não estão declaradas.

INSTALAÇÃO

Como instalar o IFM AC5270 AirBox AS-Interface, módulo pneumático 5/3 com 4 entradas digitais e 2 saídas pneumáticas, IP67

Confirme que o módulo AC5270 atende à configuração AS-i, às entradas PNP e aos requisitos pneumáticos do projeto.
Instale o módulo por montagem rápida ou em trilho DIN TH35, conforme EN 60715, e observe as instruções do fabricante.
Conecte o cabo chato AS-i ao módulo conforme o sistema de conexão especificado; confirme a tensão e a alimentação previstas para a rede.
Conecte os sensores às entradas M12 e confira a atribuição de sinais e os limites elétricos no datasheet.
Conecte a tubulação compatível com o conector de 8 mm e mantenha a pressão de operação entre 3 e 8 bar.
Antes de operar, verifique o endereçamento AS-i, o estado dos LEDs, a pressão e a resposta das entradas e da válvula.

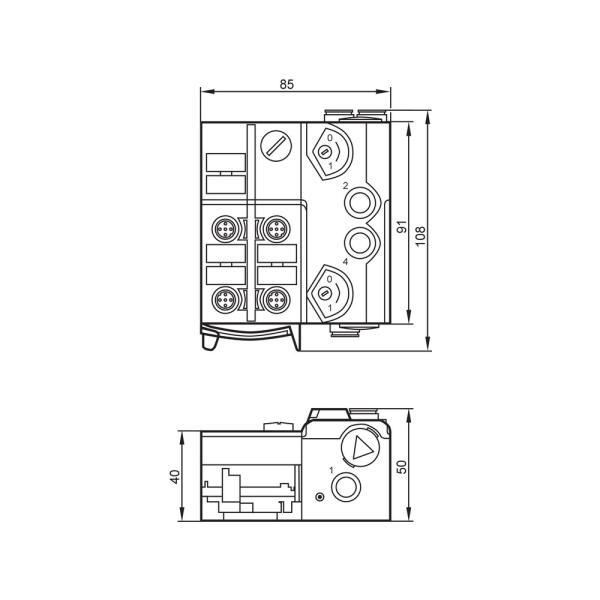

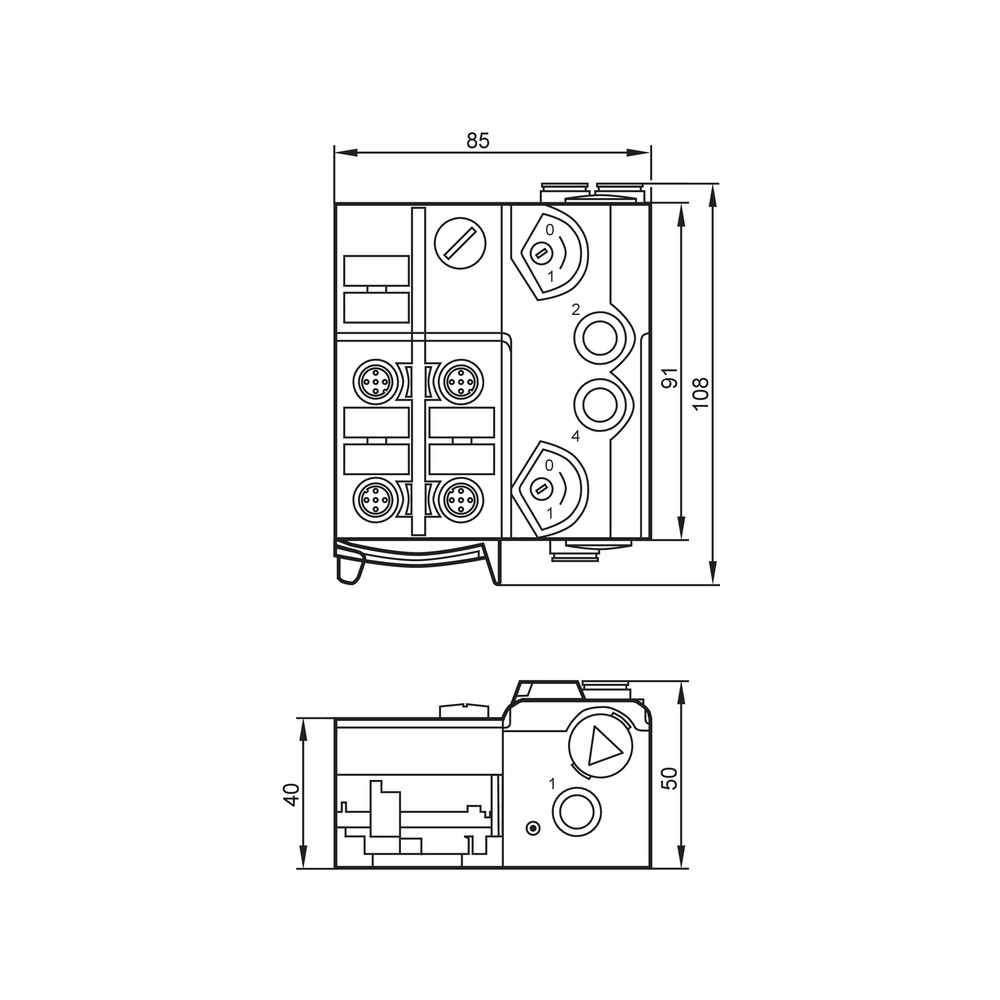

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Módulo não aparece na rede AS-i.	Possível falha de conexão do cabo chato, alimentação fora da faixa especificada ou endereço/configuração AS-i incorretos.	Confira a alimentação da rede, a conexão do cabo chato e o endereçamento pelo soquete; compare perfil e configuração com os parâmetros do mestre.
Entradas digitais não mudam de estado no controlador.	Possível incompatibilidade de circuito ou nível do sinal, falha na conexão M12 ou falta de alimentação do sensor pela AS-i.	Confirme circuito PNP, alimentação do sensor, ligação M12 e níveis de corrente e tensão indicados na ficha; observe o LED correspondente, se aplicável.
Atuador não responde ou o movimento pneumático não corresponde ao comando.	Possível pressão fora da faixa operacional, alimentação pneumática interrompida ou tubulação/exaustão conectada incorretamente.	Meça a pressão na alimentação e confirme que está entre 3 e 8 bar; inspecione as conexões tubulares de 8 mm e a condução da exaustão.
LED vermelho de erro aceso ou comunicação instável.	A ficha identifica o LED vermelho como indicação de erro; a causa específica não pode ser determinada apenas pela indicação visual.	Registre o estado dos LEDs, verifique conexão e alimentação AS-i e consulte o diagnóstico do mestre e o datasheet do fabricante antes de substituir o módulo.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM AC5270 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AC5270 e para que serve?

É um módulo pneumático AirBox AS-Interface para montagem em campo. Integra quatro entradas digitais PNP e uma válvula 5/3 com duas saídas pneumáticas.

Com quais versões AS-i e mestres ele é compatível?

A ficha informa AS-Interface versões 2.11 e 3.0, com perfis de mestre M2, M3 e M4. Confirme também o perfil e a configuração de E/S no mestre utilizado.

O que acompanha o produto?

A ficha fornecida não detalha acessórios incluídos na embalagem. Consulte o fornecedor ou o datasheet para confirmar o conteúdo da embalagem.

Posso usar este módulo em uma aplicação que precisa trabalhar acima de 8 bar?

Não, a ficha especifica pressão operacional de 3 a 8 bar. Para uma pressão requerida superior, selecione um módulo cuja faixa operacional cubra a condição do circuito.

Este modelo serve para uma rede que não usa AS-Interface?

A ficha declara comunicação AS-Interface e não informa compatibilidade com outros protocolos. Para uma rede diferente, confirme um modelo com a interface requerida.

O módulo não aparece no mestre AS-i: o que devo verificar antes de trocar?

Verifique primeiro alimentação, conexão do cabo chato e endereço do módulo. Confira também se o mestre reconhece o perfil e a configuração de E/S declarados para o AC5270.

As entradas não reconhecem o sensor: qual pode ser a causa?

Uma causa possível é incompatibilidade entre o circuito do sensor e as entradas PNP, ou uma ligação M12 incorreta. Confirme também alimentação do sensor e níveis elétricos no datasheet.

É melhor comprar o módulo completo ou apenas peças avulsas?

O AC5270 é o módulo completo identificado pela ficha como AirBox 5/3 com quatro entradas digitais. A ficha não informa peças avulsas ou um kit de reposição; compare o código requerido com a documentação do fabricante.

Como instalo e endereçar o AC5270?

Monte-o por montagem rápida ou em trilho DIN TH35 e conecte o cabo chato AS-i conforme a documentação. O endereçamento é feito pelo soquete de endereçamento; consulte o datasheet para a sequência e a ligação detalhadas.

O AC5270 é compatível com ar comprimido lubrificado?

Sim, a ficha admite ar comprimido lubrificado classe 6-3-4 e também ar não lubrificado classe 6-3-1. Respeite a pressão de 3 a 8 bar e as condições de temperatura especificadas.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Rede de comunicação indicada para integração do módulo com versões AS-i 2.11 e 3.0 (Ref.: Versão AS-i).

Válvula 5/3

Válvula direcional com cinco vias e três posições; neste módulo, a posição central é bloqueada (Ref.: Sistema pneumático).

Entrada PNP

Tipo de circuito das entradas digitais indicado para o módulo (Ref.: Circuito das entradas digitais).

Perfil AS-i S-7.A.E

Identificação de perfil AS-i declarada para o dispositivo (Ref.: Perfil AS-i).
