AC5246 IFM - AirBox AS-Interface Automação Pneumática 5/2 Vias 4DI IP67

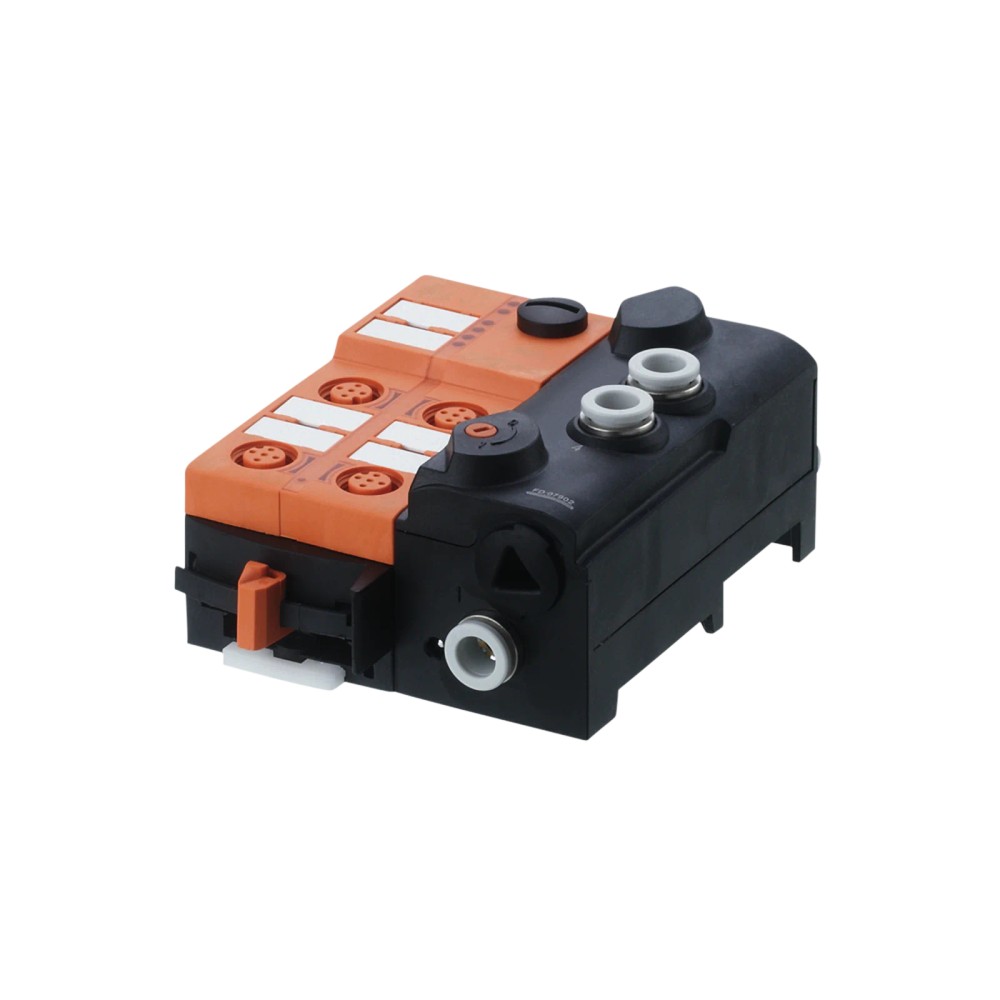

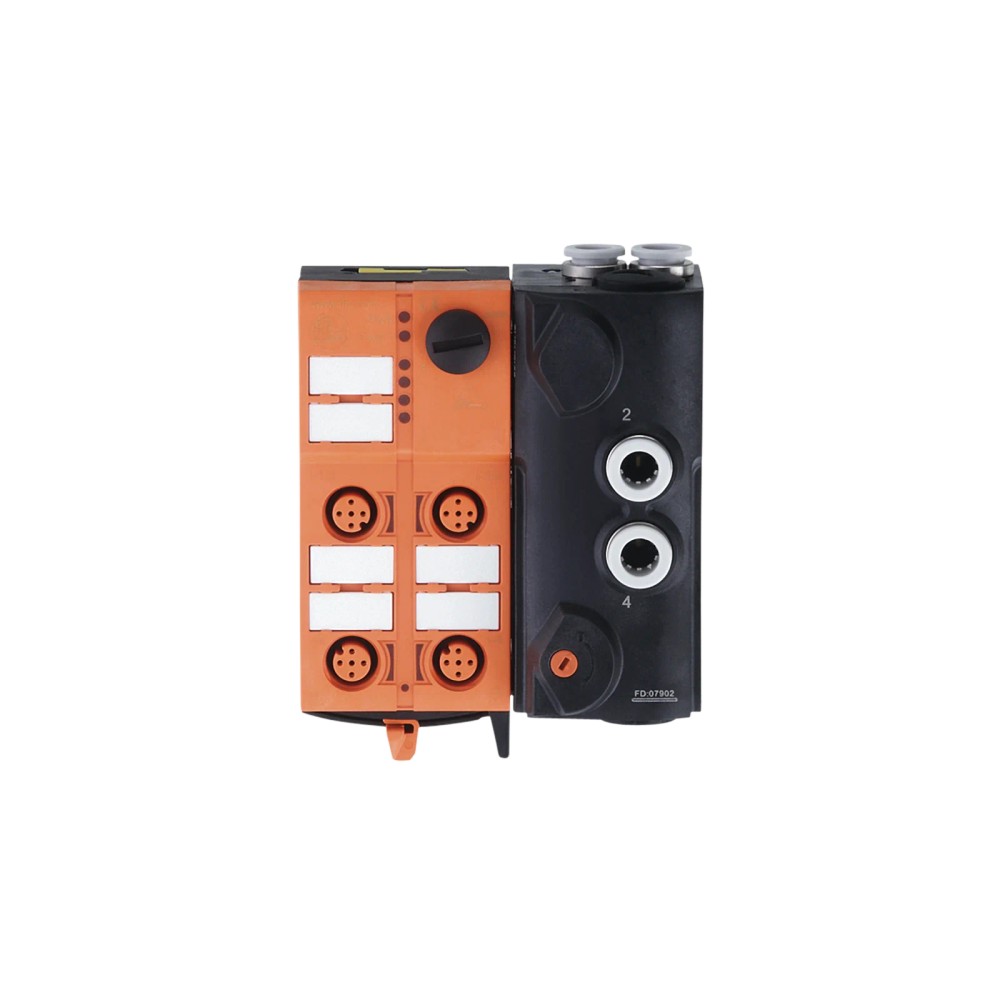

Imagem meramente ilustrativa

R$ 2.958,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC5246
EAN: 4021179005609
NCM do produto: 85371090

Destaques do Produto Interface...mais

Fechar menu

Saiba mais sobre: "AC5246 IFM - AirBox AS-Interface Automação Pneumática 5/2 Vias 4DI IP67"

Destaques do Produto

Interface

AS-Interface, versões 2.11 e 3.0

Entradas

4 entradas digitais PNP

Válvula

1 válvula direcional pneumática 5/2 vias, monoestável

Pressão operacional

3 a 8 bar

Conexão de ar

Conector tubular de 8 mm

Montagem

Montagem rápida; conexão direta por cabo chato AS-i

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM AC5246 AirBox AS-Interface, módulo pneumático 5/2 vias com 4 entradas digitais, montagem rápida, IP67

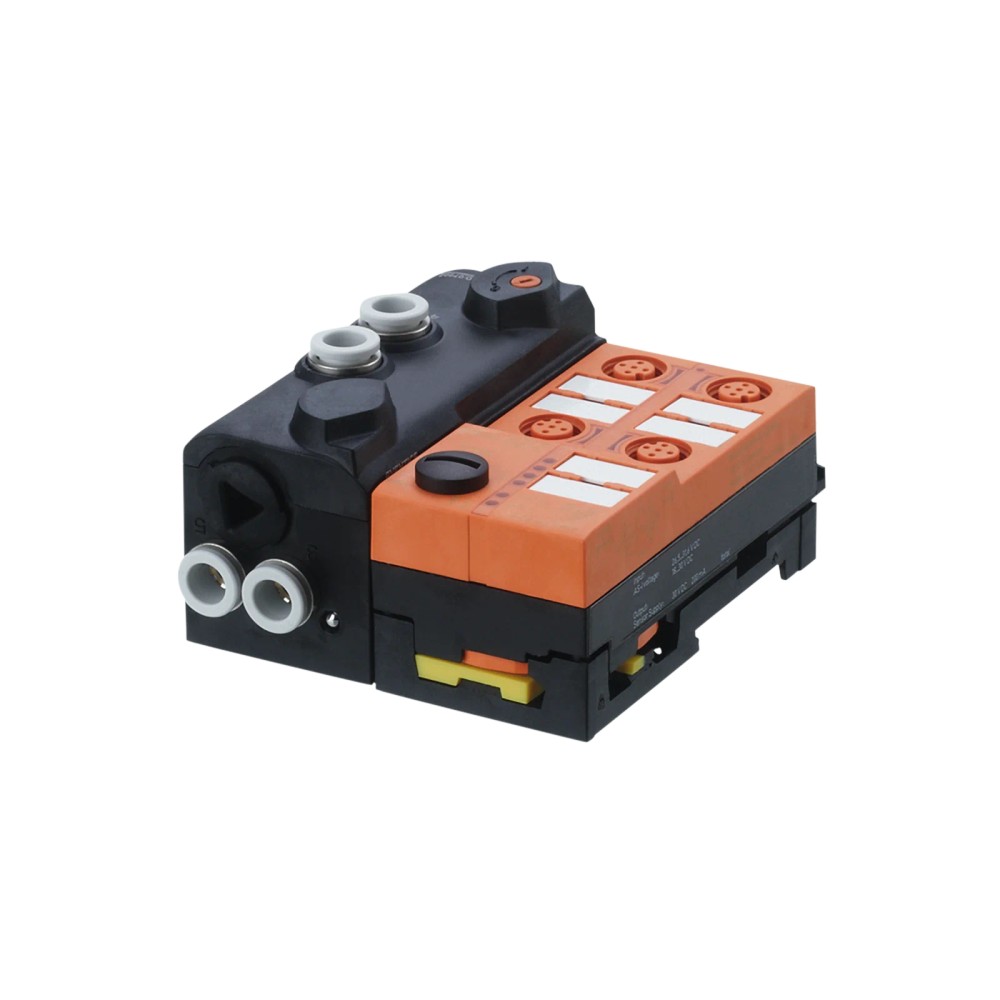

O IFM AC5246 é um módulo pneumático AirBox com interface AS-i, uma válvula direcional 5/2 vias e quatro entradas digitais PNP. É destinado à montagem em campo e à integração de sinais e atuação pneumática em sistemas AS-Interface. Opera com pressão de 3 a 8 bar, vazão de 500 l/min nas condições indicadas pelo fabricante e conexão por cabo chato AS-i. O invólucro tem dimensões de 108 × 85 × 50 mm e proteção informada como IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC5246
Tecnologia de comunicação	AS-Interface; versões 2.11 e 3.0
Configuração pneumática	1 válvula direcional 5/2 vias, monoestável, sem sobreposição
Entradas digitais	4; circuito PNP
Pressão operacional	3 a 8 bar
Vazão de ar	500 l/min em 6/5 bar
Conexão pneumática	Conector tubular de 8 mm
Alimentação de operação	26,5 a 31,6 V DC
Grau de proteção informado	IP65; IP67
Dimensões e peso	108 × 85 × 50 mm; 365,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação pneumática que utilizem AS-Interface nas versões 2.11 ou 3.0 e exijam uma válvula 5/2 vias e quatro entradas digitais PNP.
Instalação em campo com alimentação e comunicação pelo cabo chato AS-i, respeitando a faixa de operação elétrica especificada.
Aplicações com ar comprimido não lubrificado classe 6-3-1 ou lubrificado classe 6-3-4, pressão de 3 a 8 bar e conexão tubular de 8 mm.
Ambientes cuja temperatura ambiente esteja entre -10 e 55 °C e cuja temperatura do fluido esteja entre -10 e 50 °C, observadas as condições de instalação e proteção do conjunto.

⚠ Considere outro se precisa de:

Não selecionar para sistemas que necessitem de uma configuração pneumática diferente de uma válvula 5/2 vias monoestável; a ficha não descreve outras funções pneumáticas neste modelo.
Não selecionar para aplicações que exijam pressão operacional fora da faixa de 3 a 8 bar ou conexão pneumática diferente da tubular de 8 mm, sem adaptação validada para o sistema.
Não selecionar quando forem necessárias mais de quatro entradas digitais ou uma alimentação de sensores diferente da AS-i, sem confirmar a arquitetura do sistema.
Não presumir compatibilidade com outro barramento ou com dispositivos elétricos por semelhança de conector; a comunicação especificada é AS-Interface.

APLICAÇÕES E USO

Aplicação declarada: montagem em campo em sistemas com interface AS-Interface, utilizando a válvula 5/2 vias e as quatro entradas digitais integradas.
Possibilidade de uso: integração de sensores digitais PNP e atuação pneumática em uma estação de automação, desde que o projeto utilize AS-i 2.11 ou 3.0, pressão de 3 a 8 bar e as condições de ar especificadas. A adequação depende da arquitetura e da validação do sistema.
Limites operacionais a considerar: temperatura ambiente de -10 a 55 °C, temperatura do fluido de -10 a 50 °C e conexão tubular de 8 mm. A ficha não especifica uma aplicação de máquina ou processo particular.

COMO ESCOLHER

Antes de comprar o IFM AC5246 AirBox AS-Interface, módulo pneumático 5/2 vias com 4 entradas digitais, montagem rápida, IP67, verifique estes pontos:

Escolha o AC5246 quando

A arquitetura utilizar AS-Interface 2.11 ou 3.0, houver necessidade de quatro entradas digitais PNP e uma válvula pneumática 5/2 vias monoestável, com pressão entre 3 e 8 bar e conexão tubular de 8 mm.

Avalie outra configuração quando

O sistema exigir mais ou menos entradas, outra função de válvula, pressão fora da faixa indicada, conexão pneumática diferente ou uma rede de comunicação que não seja AS-Interface. Confirme os requisitos no datasheet e no projeto antes de definir outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / IFM	Identificação do fabricante conforme os dados do produto.
Modelo	AC5246	Código do modelo e número de peça.
Tipo de produto	AirBox AS-Interface com técnica de montagem rápida	Módulo pneumático AS-i para montagem em campo.
Categoria	Comunicação industrial	Categoria informada no anúncio.
Aplicação indicada	Montagem em campo	Aplicação declarada nos dados do produto.
Tecnologia	AS-Interface	Tecnologia de comunicação especificada.

Comunicação e interface AS-i
Versões AS-i	2.11; 3.0	Versões de comunicação informadas para o módulo.
Perfil AS-i	S-7.A.E	Perfil do dispositivo informado pelo fabricante.
Perfil mestre AS-i	M2; M3; M4	Perfis de mestre informados como compatíveis.
Código ID AS-i	A.E (hex)	Identificação AS-i do dispositivo.
Configuração AS-i E/S	7 (hex)	Configuração de entradas e saídas informada.
Modo de endereçamento ampliado	Sim	Recurso de endereçamento indicado na ficha.
Endereçamento	Soquete de endereçamento	Interface física indicada para endereçamento.
Conexão do módulo	Cabo chato AS-i	Conexão especificada para a interface AS-i.
Watchdog integrado	Sim	Recurso de monitoramento indicado na ficha.

Dados elétricos
Tensão de operação	26,5 a 31,6 V DC	Faixa de tensão de operação indicada.
Fontes de alimentação	20 a 30 V através de cabo chato	Alimentação indicada para a conexão AS-i.
Consumo máximo de corrente da interface AS	300 mA	Consumo máximo informado para a interface.
Alimentação dos sensores das entradas	AS-i	Origem de alimentação especificada para os sensores.
Alimentação dos atuadores das saídas	AS-i	Origem de alimentação especificada para os atuadores.
Compatibilidade eletromagnética	EN 50295; IEC 61000-6-2	Normas informadas na ficha para EMC.

Entradas digitais
Quantidade de entradas digitais	4	Número de entradas digitais integrado ao módulo.
Circuito de entrada	PNP	Tipo de circuito especificado para as entradas.
Corrente de entrada Low	0 a 2 mA	Faixa indicada para o estado Low.
Corrente de entrada High	6 a 10 mA	Faixa indicada para o estado High.
Nível de comutação High	> 11 V	Limite de comutação indicado para o estado High.
Proteção das entradas digitais contra curto-circuito	Sim	Proteção declarada para as entradas.
Capacidade máxima de carga das entradas totais	200 mA	Limite total especificado para a carga das entradas.

Sistema pneumático e saídas
Modelo pneumático	5/2 4DI-Y	Designação da configuração do conjunto.
Sistema pneumático	1 válvula direcional de 5/2 vias	Quantidade e tipo de válvula pneumática integrada.
Tipo de saída pneumática	1 saída pneumática	Quantidade declarada de saídas pneumáticas.
Comutação da saída	Comutador pneumático monoestável	Característica de comutação indicada.
Sobreposição da válvula	Sem sobreposição	Característica declarada para a válvula.
Pressão operacional	3 a 8 bar; 0,3 a 0,8 MPa; 43,5 a 116 psi	Faixa de operação especificada.
Vazão de ar	500 l/min em 6/5 bar	Condição de vazão informada pelo fabricante.
Ar comprimido admitido	Não lubrificado classe 6-3-1; lubrificado classe 6-3-4	Classes de qualidade de ar indicadas na ficha.
Condução do ar de exaustão	A exaustão pode ser desviada pela conexão de tubo	Opção de encaminhamento informada para a exaustão.
Acionamento manual	Pressionando levemente ou pressionando/girando/travando	Modos de acionamento manual descritos na ficha.
Conector tubular	8 mm	Dimensão informada para a conexão pneumática.

Condições ambientais e proteção
Temperatura ambiente	-10 a 55 °C	Faixa de temperatura ambiente indicada.
Temperatura do fluido	-10 a 50 °C	Faixa de temperatura do fluido especificada.
Grau de proteção	IP65; IP67	Graus de proteção informados nos dados do produto; consultar o datasheet para as condições de ensaio e montagem.

Dados mecânicos e montagem
Dimensões	108 × 85 × 50 mm	Dimensões externas informadas.
Peso	365,5 g	Peso informado nos dados do produto.
Invólucro	Retangular	Formato declarado do invólucro.
Montagem	Montagem rápida; cabo chato AS-i de conexão direta; montagem segundo DIN TH35 (EN 60715)	Métodos e referência de montagem indicados.
Materiais	PA; POM; contatos vampiro CuSn6 revestidos de níquel e estanho	Materiais especificados para o módulo e contatos.
MTTF	317 anos	Valor informado na ficha; considerar as condições e premissas definidas pelo fabricante.
Material incluído	Parte inferior	Componente indicado como incluído nos dados do produto.

Displays e elementos de operação
Display de operação	LED verde	Indicação visual de operação informada.
Display de função	LED amarelo	Indicação visual de função informada.
Display de erro	LED vermelho	Indicação visual de erro informada.

Dados de identificação comercial
GTIN	4021179005609	Identificador comercial informado no anúncio.
NCM	8537.10.90	Classificação fiscal informada nos dados do produto.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i), versões 2.11 e 3.0.

• Perfil AS-i S-7.A.E; código ID A.E; configuração AS-i E/S 7.

• Perfis de mestre AS-i informados: M2, M3 e M4; modo de endereçamento ampliado disponível.

• Conexão ao sistema por cabo chato AS-i, com endereçamento por soquete.

Conexões

Elétrica Conexão elétrica e de comunicação por cabo chato AS-i. Alimentação especificada de 20 a 30 V através do cabo chato; tensão de operação informada de 26,5 a 31,6 V DC. Alimentação das entradas e dos atuadores indicada como AS-i. A ficha não especifica pinagem ou diagrama de ligação individual; consulte o datasheet do fabricante.

Processo Conexões pneumáticas com conector tubular de 8 mm. Uma válvula direcional 5/2 vias, monoestável e sem sobreposição; pressão operacional de 3 a 8 bar. A exaustão pode ser desviada por conexão de tubo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-i versão 2.11 ou 3.0, com mestre compatível e cabo chato AS-i	✓	As versões 2.11 e 3.0 e os perfis de mestre M2, M3 e M4 estão informados para o módulo. A compatibilidade da instalação deve respeitar também o perfil e a configuração do projeto.
Acionamento de uma função pneumática 5/2 vias com pressão de 3 a 8 bar	✓	O módulo contém uma válvula direcional 5/2 vias monoestável, com faixa operacional de 3 a 8 bar.
Aplicação com quatro sensores digitais PNP alimentados pela AS-i	✓	A ficha especifica quatro entradas digitais PNP e alimentação de sensor pela AS-i; a capacidade máxima de carga total das entradas é 200 mA.
Rede que utiliza exclusivamente um protocolo diferente de AS-Interface	✗	A comunicação especificada para o AC5246 é AS-Interface; a ficha não indica suporte a outros protocolos.
Instalação com pressão pneumática abaixo de 3 bar ou acima de 8 bar	✗	A condição está fora da faixa de pressão operacional especificada de 3 a 8 bar.
Aplicação que exige mais de quatro entradas digitais ou outra função pneumática	✗	O produto tem quatro entradas digitais e uma válvula 5/2 vias; a ficha não indica canais adicionais nem outras funções pneumáticas.

INSTALAÇÃO

Como instalar o IFM AC5246 AirBox AS-Interface, módulo pneumático 5/2 vias com 4 entradas digitais, montagem rápida, IP67

Confirme no projeto que a rede utiliza AS-Interface 2.11 ou 3.0 e que o perfil de mestre e o endereçamento são compatíveis.
Verifique o ponto de montagem, a orientação e a fixação conforme o desenho e as instruções do fabricante; a ficha informa montagem rápida e referência DIN TH35 (EN 60715).
Conecte o cabo chato AS-i conforme o sistema e os procedimentos do fabricante, respeitando a alimentação especificada e a polaridade definida no manual.
Conecte os tubos pneumáticos de 8 mm e confirme que a pressão de alimentação permanece entre 3 e 8 bar.
Utilize ar comprimido não lubrificado classe 6-3-1 ou lubrificado classe 6-3-4; encaminhe a exaustão por tubo se necessário para a instalação.
Após a montagem, verifique o endereçamento AS-i, os LEDs de operação, função e erro, as quatro entradas PNP e a comutação pneumática em condições seguras.

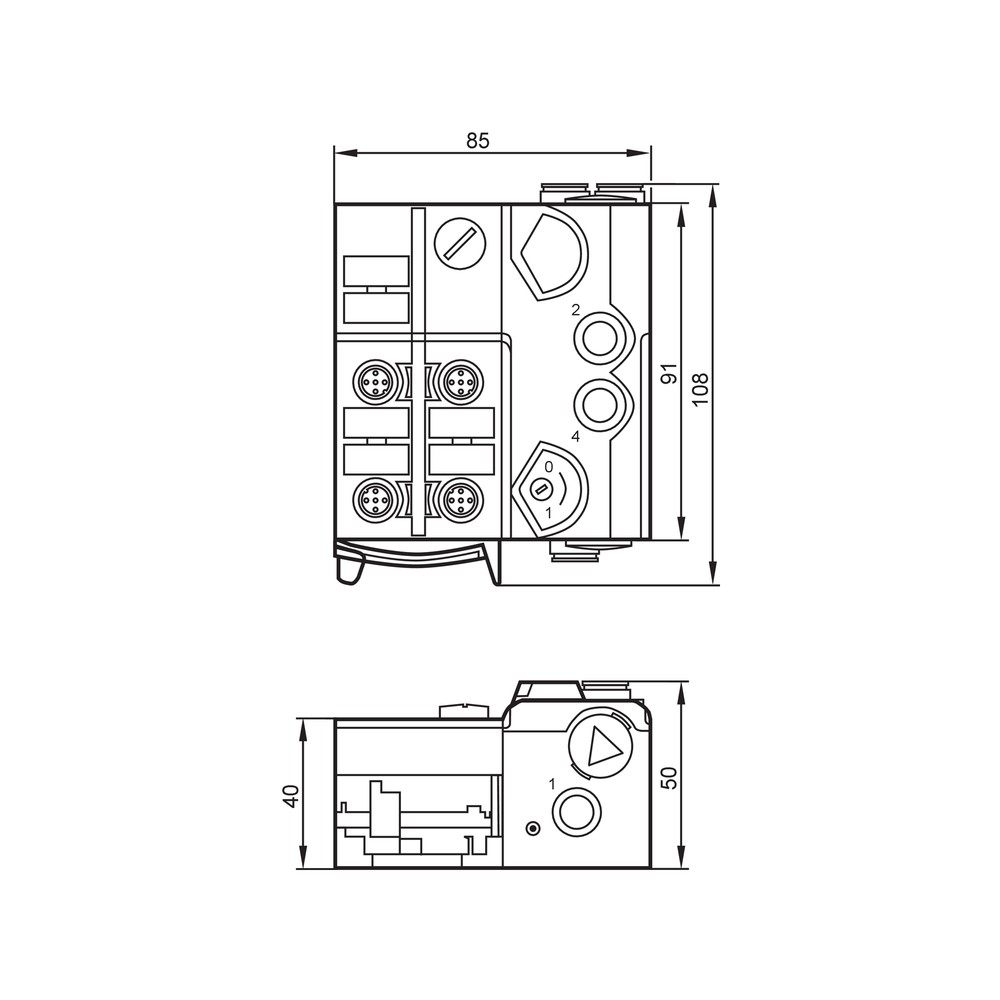

Desenho Dimensional

ACESSÓRIOS

Parte inferior indicada como material incluído.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não aparece na rede AS-i.	Possível ausência ou conexão incorreta do cabo chato, alimentação fora das condições especificadas ou endereço AS-i não configurado corretamente.	Verifique a conexão do cabo chato, meça a alimentação conforme o projeto e confira o endereço pelo soquete de endereçamento e o estado dos LEDs.
Uma entrada digital não muda de estado.	Possível incompatibilidade do circuito do sensor com entrada PNP, falha de ligação ou carga total acima do limite informado.	Confirme o tipo PNP e a alimentação AS-i do sensor; confira o estado de entrada e a corrente total, respeitando o limite de 200 mA para as entradas.
A válvula não comuta ou o atuador pneumático não responde.	Possível pressão fora da faixa de 3 a 8 bar, conexão tubular incorreta, ausência de comando AS-i ou problema no circuito pneumático.	Meça a pressão no ponto de alimentação, inspecione a conexão de 8 mm e verifique o comando e os indicadores do módulo antes de substituir componentes.
A válvula comuta, mas o fluxo ou o movimento do atuador é insuficiente.	Possível alimentação de ar inadequada, restrição na tubulação ou condição de operação diferente da especificada para a vazão.	Confira a pressão operacional, o estado das linhas e conexões e a vazão requerida pelo circuito; compare com os 500 l/min informados para 6/5 bar.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM AC5246 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AC5246 e para que serve?

É um módulo pneumático AirBox com comunicação AS-Interface, quatro entradas digitais PNP e uma válvula direcional 5/2 vias. Integra sinais digitais e atuação pneumática em uma instalação de automação compatível.

Com quais versões AS-i e mestres ele é compatível?

A ficha informa AS-i versões 2.11 e 3.0 e perfis de mestre M2, M3 e M4. Confirme também o perfil e a configuração da rede no projeto.

O que acompanha o AC5246?

A ficha indica a parte inferior como material incluído. Não há outros acessórios listados como inclusos nos dados fornecidos.

Posso usar o AC5246 em uma rede que não seja AS-Interface?

A ficha especifica comunicação AS-Interface e não declara suporte a outros protocolos. Para uma rede diferente, selecione um dispositivo cujo protocolo esteja explicitamente especificado para essa rede.

Este módulo serve para pressão pneumática acima de 8 bar?

Não, a faixa operacional especificada é de 3 a 8 bar. Uma pressão acima desse limite está fora das condições informadas para o AC5246.

Ele funciona com uma válvula diferente de 5/2 vias ou com mais de quatro entradas?

A configuração informada é uma válvula 5/2 vias monoestável e quatro entradas digitais. A ficha não indica outras funções pneumáticas nem entradas adicionais neste modelo.

O módulo não aparece no AS-i; o que devo verificar antes de trocar?

Verifique o cabo chato, a alimentação e o endereçamento pelo soquete. Observe também o LED de erro e consulte o datasheet para confirmar as condições da instalação.

A válvula não aciona; o que posso conferir primeiro?

Confira se a pressão está entre 3 e 8 bar e se a tubulação de 8 mm está conectada corretamente. Verifique também a presença do comando AS-i e os indicadores do módulo.

Devo escolher este módulo ou comprar componentes pneumáticos separados?

Escolha o AC5246 quando precisar da combinação integrada de uma válvula 5/2 vias e quatro entradas digitais em AS-i. Se o projeto exigir outra quantidade de entradas ou outra função de válvula, compare com uma configuração que atenda esses requisitos.

Como devo instalar e testar o módulo após a montagem?

Siga o desenho e as instruções do fabricante para montagem, cabo AS-i e conexões pneumáticas. Depois, valide o endereçamento, os LEDs, as entradas PNP e a comutação da válvula em condições seguras.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Rede de comunicação industrial especificada para o AC5246, com versões 2.11 e 3.0 (Ref.: versões AS-i).

Válvula 5/2 vias

Válvula direcional com cinco vias e duas posições, configuração especificada para a saída pneumática do módulo (Ref.: sistema pneumático 5/2 vias).

Entrada PNP

Tipo de circuito digital de entrada especificado para conectar sinais de sensores compatíveis (Ref.: circuito de entrada PNP).

IP67

Grau de proteção indicado para o produto; as condições de ensaio e instalação devem ser consultadas no datasheet (Ref.: grau de proteção IP65; IP67).

MTTF

Tempo médio até falha informado como indicador estatístico, dependente das premissas do fabricante (Ref.: MTTF 317 anos).
