Módulo AS-Interface IFM AC5245

Pré-visualizar: AC5245 IFM - Módulo AS-Interface ClassicLine Entrada digital 4DI PNP IP67

AC5245 IFM - Módulo AS-Interface ClassicLine Entrada digital 4DI PNP IP67

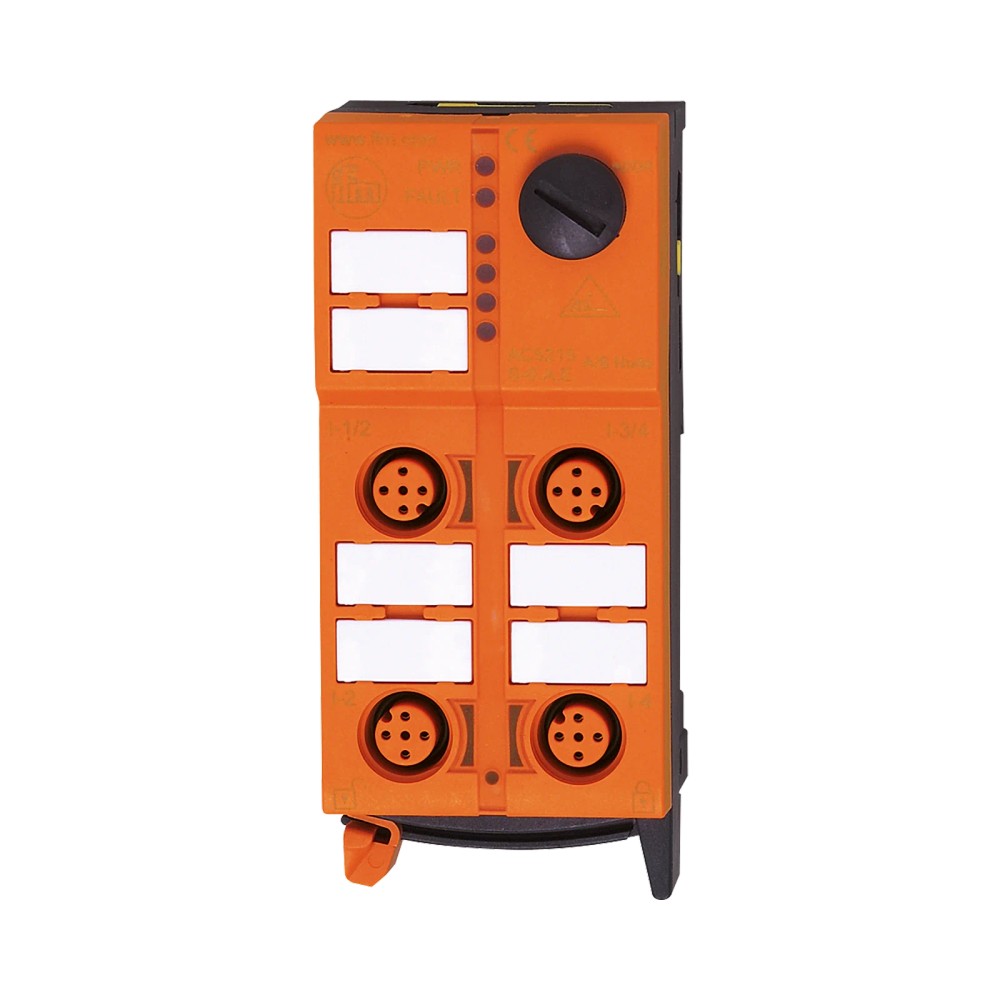

Imagem meramente ilustrativa

R$ 1.564,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC5245
EAN: 4021179238175
NCM do produto: 85176239

Destaques do Produto Tipo de módulo...mais

Fechar menu

Saiba mais sobre: "AC5245 IFM - Módulo AS-Interface ClassicLine Entrada digital 4DI PNP IP67"

Destaques do Produto

Tipo de módulo

Entrada digital AS-i, 4DI

Circuito de entrada

PNP

Versões AS-i

2.11 e 3.0

Proteção do invólucro

IP67

Conexão do sistema

Cabo chato AS-i; conexão M12

Faixa de temperatura ambiente

-25...70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo ClassicLine AS-Interface com técnica de montagem rápida ifm AC5245, 4 entradas digitais PNP, IP67

O ifm AC5245 é um módulo de entrada digital ClassicLine para sistemas AS-Interface. Ele recebe sinais de até quatro entradas digitais PNP e os integra à rede AS-i. Tem grau de proteção IP67 e conexão para cabo chato AS-i com conectores M12. A ficha informa compatibilidade com as versões AS-i 2.11 e 3.0.

PRINCIPAIS ESPECIFICAÇÕES

SKU	AC5245
Fabricante	ifm
Comunicação	AS-Interface
Entradas digitais	4, PNP
Grau de proteção	IP67
Tensão de operação	26,5...31,6 V DC
Temperatura ambiente	-25...70 °C
Conexão elétrica	Cabo chato AS-i e M12, codificação A, contatos de 3 pinos
Dimensões	103 x 45 x 44,7 mm
Peso	173 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de comunicação AS-Interface que utilizem as versões 2.11 ou 3.0 e perfil S-0.A.E, conforme os dados do produto.
Aplicações de montagem em campo que precisem integrar até quatro sinais digitais PNP ao sistema AS-i.
Instalações que atendam à faixa de tensão de operação especificada e às condições ambientais do módulo.

⚠ Considere outro se precisa de:

Não selecionar para sinais de entrada que não sejam compatíveis com circuito PNP; o módulo é especificado para entradas digitais PNP.
Não utilizar fora da faixa de temperatura ambiente de -25...70 °C ou da tensão de operação de 26,5...31,6 V DC.
Não presumir que IP67 torna os conectores M12 permanentemente submersíveis ou dispensa a montagem correta; consulte a documentação do fabricante para as condições de instalação.

APLICAÇÕES E USO

Uso documentado: montagem em campo como módulo de entradas digitais em uma rede AS-Interface.
Aplicação indicada quando forem necessários até quatro sinais digitais PNP e a rede operar com versão AS-i 2.11 ou 3.0, respeitando a tensão e a temperatura especificadas.
Possibilidade de uso em instalações expostas a poeira ou água compatíveis com IP67 somente quando o módulo e suas conexões forem instalados conforme as instruções do fabricante; a ficha não detalha condições de imersão ou montagem específicas.
A integração em uma instalação existente depende do perfil/configuração do mestre, do endereçamento e da compatibilidade elétrica dos sensores; validar esses parâmetros no projeto e no datasheet.

COMO ESCOLHER

Antes de comprar o Módulo ClassicLine AS-Interface com técnica de montagem rápida ifm AC5245, 4 entradas digitais PNP, IP67, verifique estes pontos:

Escolha o AC5245 quando

A arquitetura utilizar AS-Interface 2.11 ou 3.0 e exigir um módulo ClassicLine com quatro entradas digitais PNP, conexão de cabo chato AS-i e proteção IP67.

Verifique a interface antes da compra

Confirme que o mestre/rede utiliza perfil compatível com S-0.A.E e que a instalação atende à faixa de alimentação de 26,5...31,6 V DC. A ficha também lista perfil mestre AS-i M2, M3 e M4.

Busque outra configuração quando

A aplicação exigir outro tipo de circuito de entrada, quantidade de entradas, perfil ou interface. A ficha disponível não especifica alternativas equivalentes nem permite determinar qual outro modelo deve ser selecionado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	AC5245	Código do produto ifm.
Tipo de produto	Módulo ClassicLine AS-Interface com técnica de montagem rápida	Módulo de entrada para integração de sinais digitais em AS-i.
Linha	ClassicLine	Família do produto.
Aplicação indicada	Montagem em campo	Aplicação registrada na ficha.
Categoria	Comunicação industrial / módulos AS-Interface	Classificação do produto.

Comunicação e endereçamento
Tecnologia de comunicação	AS-Interface	Barramento industrial especificado.
Versão AS-i	2.11; 3.0	Versões informadas na ficha.
Perfil AS-i	S-0.A.E	Perfil do módulo.
Código ID da AS-i	A.E hex	Identificador AS-i informado.
Configuração AS-i E/S	0 hex	Código de configuração indicado na ficha.
Perfis de mestre AS-i	M2; M3; M4	Perfis de mestre listados para compatibilidade.
Modo de endereçamento ampliado	Sim	Modo indicado na ficha.
Endereçamento AS-i	Soquete de endereçamento	Método de endereçamento informado.

Dados elétricos
Tensão de operação	26,5...31,6 V DC	Faixa de operação declarada; a ficha associa supply class 2 conforme cULus.
Fontes de alimentação	18...30 V	Valor listado na ficha como fontes de alimentação; verificar condições e referência no datasheet.
Consumo máximo de corrente da interface AS	250 mA	Limite máximo especificado para a interface AS.
Alimentação de sensor das entradas	AS-i	As entradas recebem alimentação de sensor da rede AS-i.
Capacidade máxima de carga das entradas totais	200 mA	Capacidade total indicada para as entradas.

Entradas digitais
Quantidade de entradas digitais	4	Número de canais de entrada.
Circuito das entradas digitais	PNP	Tipo de circuito de entrada indicado pelo fabricante.
Corrente de entrada Low	0...2 mA	Faixa de corrente correspondente ao estado Low conforme ficha.
Corrente de entrada High	6...10 mA	Faixa de corrente correspondente ao estado High conforme ficha.
Nível de comutação High	> 11 V	Limite de comutação High indicado.
Proteção contra curto-circuito das entradas digitais	Sim	Proteção declarada para as entradas.

Conexões e montagem
Conexão do módulo	Cabo chato AS-i	Tipo de conexão do módulo.
Conexão elétrica	Técnica rápida para cabo chato AS-i; conexão M12, codificação A, contatos de 3 pinos	Características de conexão informadas; a conexão pode ser alinhada em três direções.
Conectores	4 conectores circulares fêmea	Descrição do anúncio; confira o desenho e o datasheet para identificação física de cada conexão.
Técnica de montagem	Montagem rápida; montagem conforme normas DIN, TH35 (EN 60715)	Método e referência de trilho de montagem informados.
Invólucro	Para montagem de acordo com normas DIN	Tipo de invólucro especificado.

Condições ambientais e proteção
Grau de proteção	IP67	Grau declarado para o módulo; condições de montagem e conexão devem seguir a documentação do fabricante.
Temperatura ambiente de operação	-25...70 °C	Faixa de temperatura ambiente informada.
Compatibilidade eletromagnética	EN 50295; IEC 61000-6-2	Referências EMC listadas na ficha.

Dados mecânicos e materiais
Dimensões	103 x 45 x 44,7 mm	Dimensões do produto; comprimento, largura e altura conforme ficha.
Peso	173 g	Peso informado no dataset do produto.
Formato do invólucro	Retangular	Formato indicado na ficha.
Formato do anúncio	Retangular vertical	Descrição de formato registrada nos dados básicos.
Cor	Laranja e preto	Cor informada no anúncio.
Materiais	PA; contatos vampiro: CuSn6 revestido de níquel e estanho	Materiais listados na ficha.
Material incluído	Parte inferior	Conteúdo informado na ficha; confirmar o escopo de fornecimento no documento do fabricante.

Displays e indicadores
Display em operação	LED verde	Indicação de operação listada na ficha.
Display de função	LED amarelo	Indicação funcional listada na ficha.
Display de erro	LED vermelho	Indicação de erro listada na ficha.
Indicadores do anúncio	LEDs de status PWR e FAULT	Descrição dos indicadores no anúncio; consultar o datasheet para interpretação dos estados.

Dados de confiabilidade e conformidade
MTTF	406 anos	Valor informado na ficha; não representa vida útil garantida.
Classificação NCM	8517.62.39	Código fiscal registrado no dataset.
GTIN	4021179238175	Identificador comercial do produto.
Unidades por embalagem	1 peça	Quantidade por embalagem indicada na ficha.

COMPATIBILIDADE

Comunicação

• AS-Interface, versões 2.11 e 3.0.

• Perfil AS-i S-0.A.E; configuração AS-i E/S 0 hex e código ID A.E hex.

• Perfis de mestre AS-i listados: M2, M3 e M4.

• Modo de endereçamento ampliado: sim; endereçamento por soquete de endereçamento.

Conexões

Elétrica Conexão do módulo por cabo chato AS-i, com técnica de montagem rápida. Conexão M12 codificação A, contatos de 3 pinos. Entradas digitais PNP; alimentação dos sensores pelas entradas proveniente de AS-i. Tensão de operação especificada: 26,5...31,6 V DC. Confirme a pinagem e o esquema no datasheet antes de energizar.

Processo Não aplicável: o produto é um módulo de entradas para comunicação industrial e não possui conexão de processo para fluido ou medição.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-i versão 2.11 ou 3.0, perfil S-0.A.E e entradas digitais PNP	✓	Essas versões, o perfil e o tipo de circuito de entrada constam na ficha do AC5245.
Instalação com mestre AS-i de perfil M2, M3 ou M4	✓	A ficha lista esses perfis de mestre para o módulo; validar também a configuração da rede e o endereçamento.
Aplicação que exige entrada digital NPN	✗	A ficha especifica entradas digitais PNP; não documenta compatibilidade com circuito NPN.
Alimentação ou temperatura ambiente fora dos limites informados	✗	A operação especificada é 26,5...31,6 V DC e -25...70 °C.
Conexão de campo que requer cabo chato AS-i e interface M12 conforme a configuração do módulo	✓	A ficha especifica conexão do módulo por cabo chato AS-i e conexão M12 codificação A, contatos de 3 pinos; a compatibilidade mecânica do conector deve ser verificada separadamente.

INSTALAÇÃO

Como instalar o Módulo ClassicLine AS-Interface com técnica de montagem rápida ifm AC5245, 4 entradas digitais PNP, IP67

Confirme que a rede utiliza AS-i e verifique versão, perfil do mestre e configuração necessários para o AC5245.
Desenergize a instalação antes de conectar ou desconectar o módulo e os sensores.
Instale o módulo no sistema de montagem previsto, observando a referência de montagem DIN TH35 (EN 60715) indicada na ficha.
Conecte o cabo chato AS-i usando a técnica rápida de montagem e a orientação descrita pelo fabricante.
Conecte os dispositivos de entrada PNP às conexões M12 correspondentes; confirme pinagem e identificação no datasheet antes de energizar.
Atribua/verifique o endereço pelo soquete de endereçamento e valide os indicadores de status após a energização, conforme a documentação do fabricante.

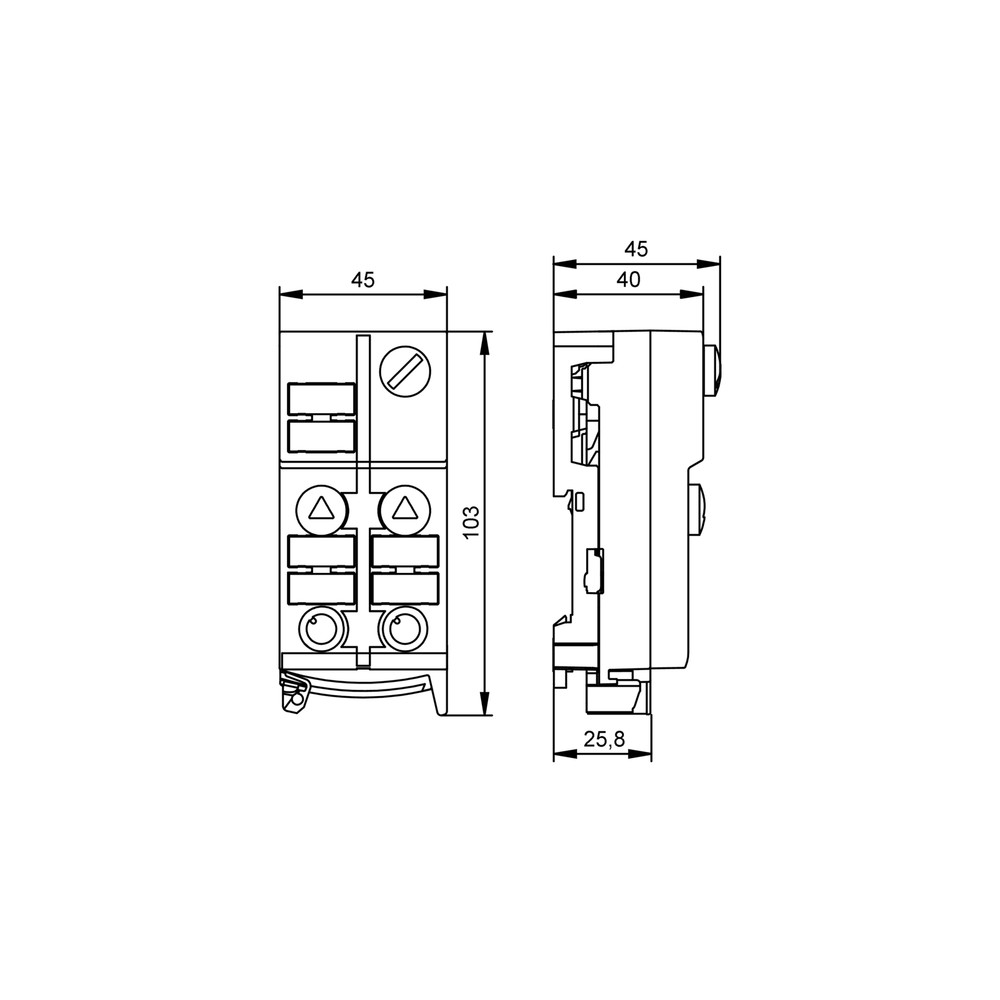

Desenho Dimensional

ACESSÓRIOS

Acessório opcional informado: tampa de proteção M12, código E73004. Não consta como item incluído.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Módulo não aparece na rede AS-i.	Endereçamento ausente/incorreto, conexão do cabo chato inadequada ou configuração incompatível de rede/perfil.	Verifique a conexão do cabo chato, leia o endereço pelo soquete de endereçamento e confira versão e configuração AS-i no mestre e no datasheet.
Entrada não muda de estado quando o sensor atua.	Sensor ou circuito de saída incompatível com entrada PNP, alimentação do sensor ausente ou conexão M12/pinagem incorreta.	Confirme que o sensor é PNP, verifique alimentação e pinagem conforme o datasheet e monitore o estado da entrada na rede.
Falha de comunicação ou indicação de erro no módulo.	Problema de conexão, alimentação fora da faixa especificada ou condição de rede que impeça a comunicação.	Confira a alimentação nos terminais, a integridade e o assentamento do cabo chato e consulte o estado dos LEDs no datasheet.
Módulo ou entradas apresentam falhas intermitentes em campo.	Conexão M12 ou cabo chato com contato inadequado, curto-circuito em uma entrada ou exposição fora das condições ambientais especificadas.	Inspecione e reassente as conexões com a instalação desenergizada, verifique curtos nas entradas e compare temperatura e alimentação com os limites da ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm AC5245 em português (Datasheet) Desenho em escala do AC5245 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AC5245 e para que serve?

É um módulo de entradas digitais ClassicLine para AS-Interface. Integra até quatro sinais PNP à rede AS-i.

Com quais versões AS-i e perfis de mestre ele trabalha?

A ficha lista AS-i 2.11 e 3.0, perfil do módulo S-0.A.E e perfis de mestre M2, M3 e M4. Confirme também a configuração da rede e o endereçamento.

O produto acompanha sensores ou cabos de ligação?

A ficha informa uma peça por embalagem e registra “parte inferior” como material incluído, mas não confirma sensores ou cabos. Consulte o fornecedor ou a documentação do fabricante para validar o conteúdo exato da embalagem.

Posso usar esse módulo com sensores NPN?

A ficha especifica entradas digitais PNP e não declara compatibilidade com sensores NPN. Não selecione o AC5245 para uma ligação NPN sem confirmação formal do fabricante.

Ele pode operar fora da faixa de temperatura indicada?

A faixa ambiente especificada é de -25...70 °C. A ficha não declara operação fora desse intervalo.

O módulo não é reconhecido pelo mestre; o que verifico antes de trocar?

Verifique a conexão do cabo chato, o endereço configurado e a versão/perfil da rede. Consulte também os LEDs de estado e compare a configuração do mestre com os dados do AC5245.

Uma entrada não detecta o sensor; qual é a causa provável?

Uma causa possível é incompatibilidade entre o sensor e a entrada PNP ou uma ligação/alimentação incorreta. Confirme tipo de saída, pinagem M12 e alimentação do sensor antes de substituir o módulo.

Devo comprar o módulo avulso ou um kit com sensores e cabos?

O AC5245 é listado como uma peça por embalagem, e a ficha não especifica um kit com sensores ou cabos. Se esses itens forem necessários, confirme-os e selecione-os separadamente conforme a instalação.

Como instalo e endereço o AC5245?

A ficha indica montagem rápida, trilho DIN TH35 e endereçamento por soquete de endereçamento. Siga o datasheet para conexão do cabo chato, pinagem e procedimento de endereçamento, mantendo a instalação desenergizada durante a ligação.

Como sei se preciso deste módulo ou de outro modelo?

Escolha o AC5245 quando a aplicação exigir quatro entradas digitais PNP em AS-i, com perfil e condições elétricas compatíveis. Se precisar de outro tipo de entrada ou de uma configuração diferente, compare os parâmetros com a ficha do modelo alternativo.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Rede de comunicação industrial indicada para a conexão do módulo com o sistema de controle. (Ref.: tecnologia AS-Interface; versões 2.11 e 3.0)

Entrada PNP

Tipo de circuito de entrada digital especificado para os sinais conectados ao módulo. (Ref.: circuito das entradas digitais PNP)

Perfil AS-i

Identificação funcional usada para caracterizar a configuração do dispositivo na rede AS-i. (Ref.: perfil S-0.A.E)

IP67

Grau de proteção declarado para o invólucro; instalação e condições de uso devem seguir o datasheet. (Ref.: grau de proteção IP67)

TH35

Referência do trilho DIN indicado para montagem do módulo. (Ref.: TH35, EN 60715)
