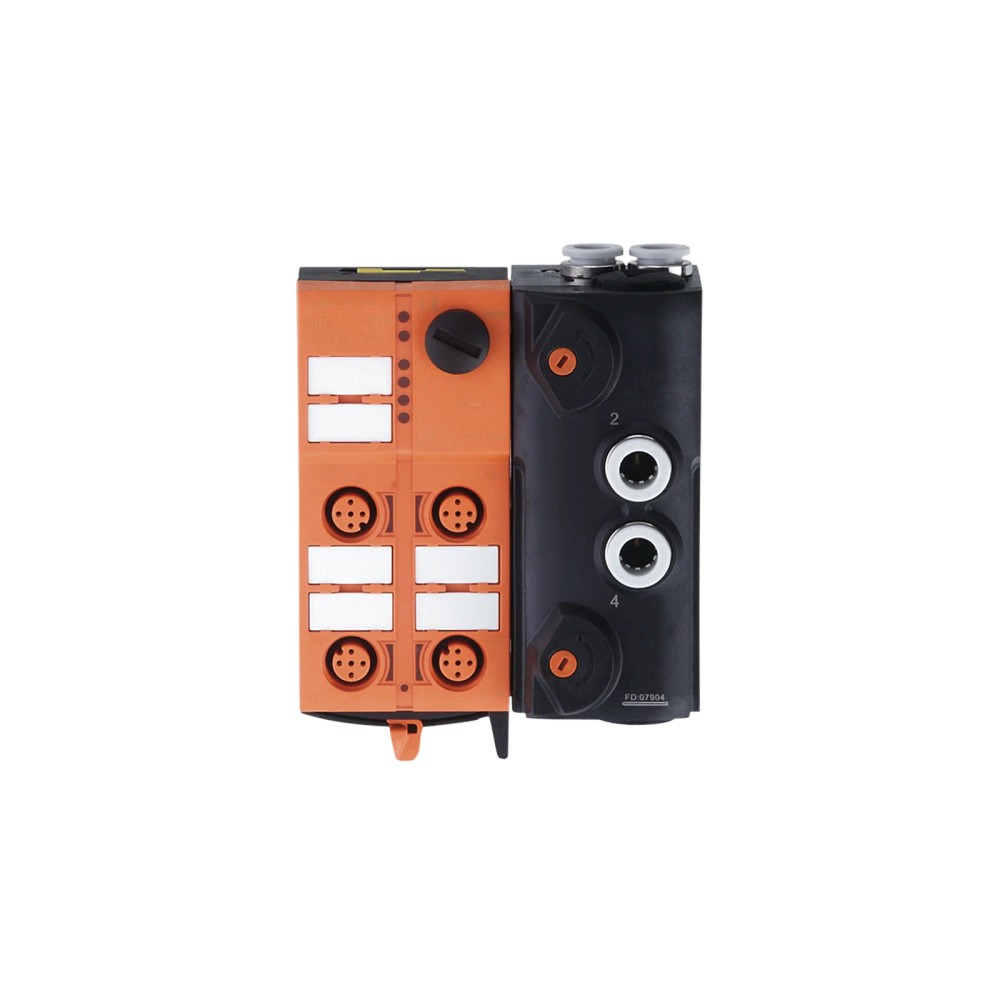

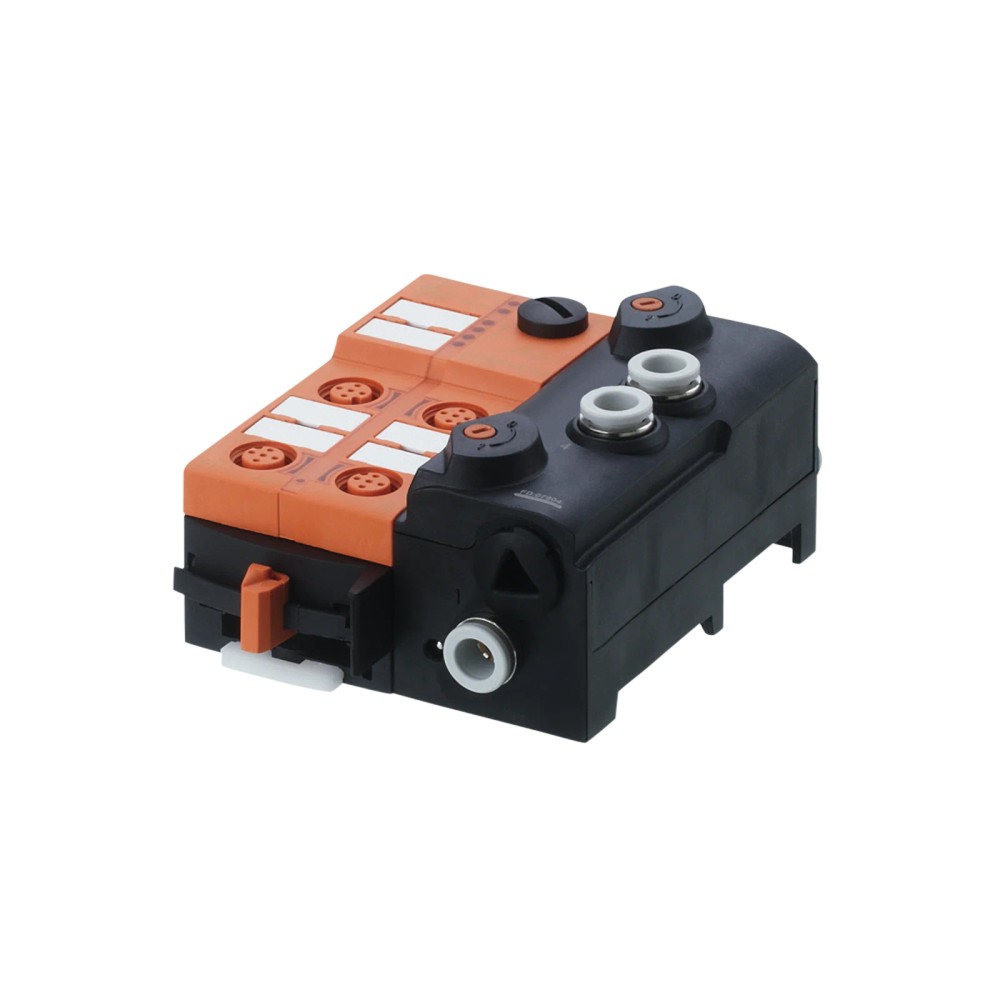

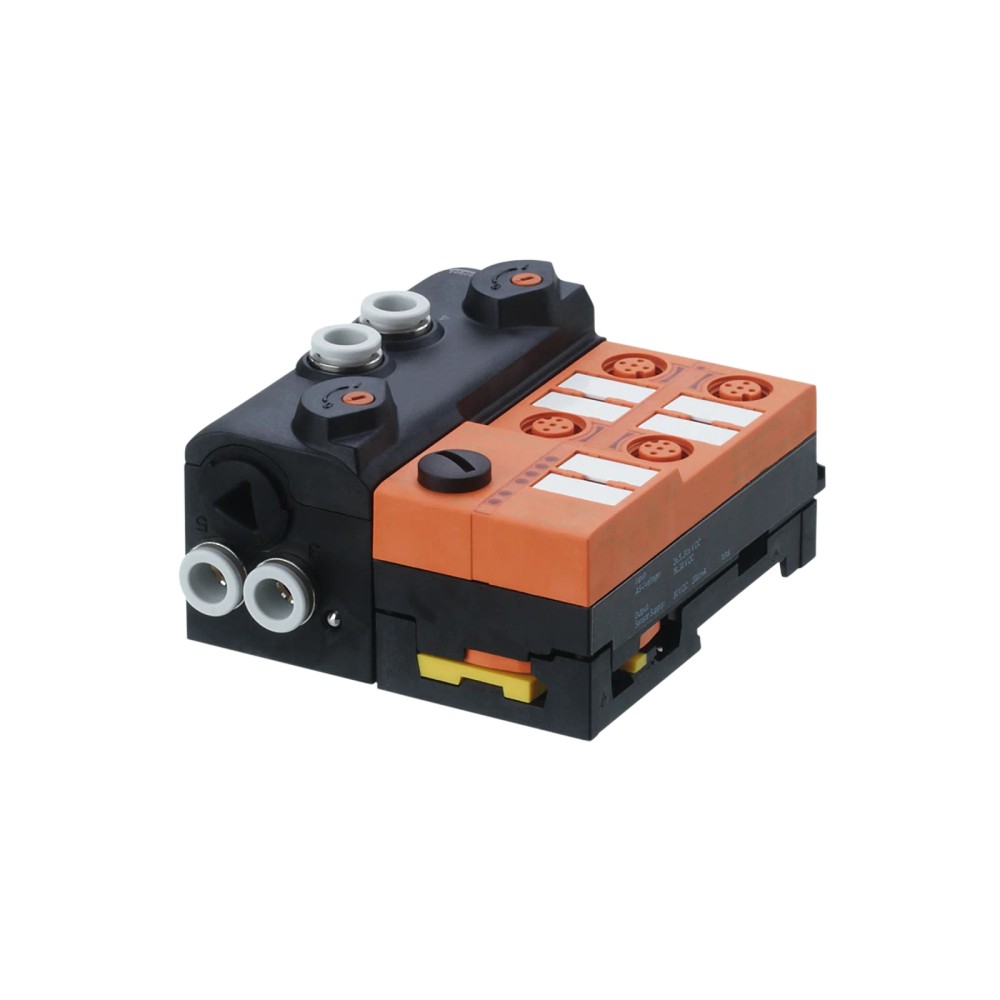

AC5228 IFM - AirBox AS-Interface Controle Pneumático 2x3/2 vias 4DI-Y IP67

Imagem meramente ilustrativa

R$ 3.567,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC5228
EAN: 4021179005586
NCM do produto: 85371090

Destaques do Produto Protocolo...mais

Fechar menu

Saiba mais sobre: "AC5228 IFM - AirBox AS-Interface Controle Pneumático 2x3/2 vias 4DI-Y IP67"

Destaques do Produto

Protocolo

AS-Interface, versões 2.11 e 3.0

Função pneumática

2 válvulas direcionais de 3/2 vias

Entradas

4 entradas digitais PNP

Pressão operacional

2 a 8 bar

Proteção do invólucro

IP65 / IP67

Montagem

Montagem rápida; montagem em trilho DIN TH35 conforme EN 60715

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AC5228 IFM AirBox AS-Interface, controle pneumático 2x3/2 vias, 4DI-Y, IP67

O IFM AC5228 é um módulo pneumático AirBox com interface AS-i para controle de duas válvulas direcionais de 3/2 vias e leitura de quatro entradas digitais PNP. Foi projetado para montagem em campo e oferece montagem rápida, conexão por cabo chato AS-i e grau de proteção IP65/IP67. Opera com pressão de 2 a 8 bar e fluxo de ar de 500 l/min nas condições indicadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC5228
Interface de comunicação	AS-Interface; perfil S-7.A.E; versões AS-i 2.11 e 3.0
Sistema pneumático	2 válvulas direcionais de 3/2 vias, sem sobreposição
Entradas digitais	4; circuito PNP
Saídas pneumáticas	2
Pressão operacional	2 a 8 bar
Fluxo de ar	500 l/min a 6/5 bar
Grau de proteção	IP65 / IP67
Conexão elétrica	Cabo chato AS-i; conexão M12
Dimensões e massa	108 x 85 x 50 mm; 378 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação com rede AS-i compatível com versões 2.11 ou 3.0 e perfil do módulo S-7.A.E.
Aplicações que necessitem de duas válvulas pneumáticas 3/2 e quatro entradas digitais PNP no mesmo módulo.
Montagem em campo em condições dentro das faixas ambientais e pneumáticas especificadas.

⚠ Considere outro se precisa de:

Aplicações que exijam válvulas com função diferente de 3/2 vias ou quantidade diferente das duas saídas pneumáticas disponíveis.
Aplicações fora da pressão operacional de 2 a 8 bar ou das temperaturas especificadas para ambiente e fluido.
Sistemas que não utilizem AS-Interface ou que não aceitem a configuração de E/S e o perfil do AC5228.

APLICAÇÕES E USO

Controle em campo de duas funções pneumáticas por válvulas 3/2, integrado a uma rede AS-i compatível; a ficha especifica pressão operacional de 2 a 8 bar.
Coleta de sinais de até quatro entradas digitais PNP junto ao controle pneumático, com alimentação dos sensores pela AS-i.
Instalação em sistemas que utilizem montagem rápida ou trilho TH35 conforme EN 60715, respeitando a faixa ambiente de -10 a 55 °C e temperatura do fluido de -10 a 50 °C.
Possibilidade de conduzir a exaustão por conexão de tubo, quando a configuração da máquina exigir esse arranjo; confirmar conexões e instalação no datasheet.
As aplicações acima descrevem capacidades indicadas na ficha; a seleção para uma máquina específica depende da compatibilidade do mestre AS-i, da configuração de E/S e dos requisitos pneumáticos do sistema.

COMO ESCOLHER

Antes de comprar o AC5228 IFM AirBox AS-Interface, controle pneumático 2x3/2 vias, 4DI-Y, IP67, verifique estes pontos:

Escolha o AC5228 quando

A rede utilizar AS-i 2.11 ou 3.0 e a aplicação exigir duas válvulas direcionais 3/2, quatro entradas digitais PNP, pressão de 2 a 8 bar e fluxo indicado de 500 l/min a 6/5 bar.

Avalie outro módulo quando

A arquitetura exigir protocolo diferente de AS-i, número ou tipo de válvulas distinto, entradas com circuito diferente de PNP ou operação pneumática fora da faixa de pressão especificada. Confirme o perfil e a configuração de E/S com o mestre AS-i.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	AirBox AS-Interface com técnica de montagem rápida	Tipo de dispositivo indicado pelo fabricante.
Modelo / SKU / Part Number	AC5228	Identificação do produto.
GTIN	4021179005586	Código comercial informado na ficha.
Categoria	Comunicação industrial; módulo pneumático AS-i	Classificação do produto.
Aplicação indicada	Montagem em campo	Aplicação informada nos dados do produto.
Tipo de montagem	Montagem rápida; cabo plano AS-i de conexão direta; montagem em trilho TH35 conforme EN 60715	Modos e referência de montagem informados.

Comunicação e configuração AS-i
Versão AS-i	2.11; 3.0	Versões de interface listadas pelo fabricante.
Perfil AS-i	S-7.A.E	Perfil do módulo.
Perfil mestre AS-i	M2; M3; M4	Perfis de mestre declarados como compatíveis na ficha.
Código ID AS-i	A.E [hex]	Identificação hexadecimal informada.
Configuração AS-i de E/S	7 [hex]	Código de configuração informado.
Endereçamento	Soquete de endereçamento	Método indicado para endereçar o módulo.
Modo de endereçamento ampliado	Sim	Recurso informado pelo fabricante.
Watchdog integrado	Sim	Recurso indicado na ficha.
Consumo máximo da interface AS	280 mA	Limite de corrente informado para a interface.

Dados elétricos e entradas
Tensão de operação	26,5 a 31,6 V DC	Faixa de tensão de operação indicada nos atributos técnicos.
Fontes de alimentação	20 a 30 V através do cabo chato	Faixa e meio de alimentação informados; consultar o datasheet para condições de aplicação.
Quantidade de entradas digitais	4	Número de entradas disponíveis.
Circuito das entradas digitais	PNP	Tipo de circuito das entradas.
Alimentação dos sensores	AS-i	Fonte indicada para alimentação dos sensores conectados às entradas.
Resistência contra curto-circuito das entradas	Sim	Proteção declarada para as entradas digitais.
Capacidade de carga máxima das entradas totais	200 mA	Limite total de carga indicado na ficha.
Corrente de entrada Low	0 a 2 mA	Faixa de corrente informada para estado Low.
Corrente de entrada High	6 a 10 mA	Faixa de corrente informada para estado High.
Nível de comutação High	> 11 V	Limite de comutação indicado para estado High.

Saídas pneumáticas e ar comprimido
Sistema pneumático	2 válvulas direcionais de 3/2 vias, sem sobreposição	Configuração das válvulas integradas.
Quantidade de saídas pneumáticas	2	Número de saídas pneumáticas.
Pressão operacional	2 a 8 bar (0,2 a 0,8 MPa; 29 a 116 psi)	Faixa operacional especificada.
Fluxo de ar em 6/5 bar	500 l/min	Vazão indicada pelo fabricante para as condições de pressão declaradas.
Ar comprimido admitido	Não lubrificado classe 6-3-1; lubrificado classe 6-3-4	Classes de qualidade do ar indicadas.
Conexão para tubo	Diâmetro de 8 mm	Diâmetro de conexão tubular informado.
Exaustão	Pode ser desviada pela conexão de tubo	Possibilidade de condução da exaustão declarada na ficha.
Acionamento manual	Pressionando levemente ou pressionando, girando e travando	Modos de acionamento manual informados.

Conexões elétricas e interfaces físicas
Conexão do módulo	Cabo chato AS-i	Tipo de conexão do módulo à rede.
Conexão	M12	Tipo de conexão indicado nos atributos do produto; consultar datasheet para identificar a função de cada conector.
Materiais dos contatos vampiro	CuSn6 revestido de níquel e estanho	Material e revestimento indicados para os contatos.

Condições ambientais
Temperatura ambiente	-10 a 55 °C	Faixa de temperatura ambiente informada.
Temperatura do fluido	-10 a 50 °C	Faixa indicada para o fluido.
Grau de proteção	IP65 / IP67	Graus de proteção declarados; observar as condições de instalação e conexão do fabricante.
Compatibilidade eletromagnética	EN 50295; IEC 61000-6-2	Normas de EMC indicadas na ficha.

Dados mecânicos e materiais
Dimensões	108 x 85 x 50 mm	Dimensões externas informadas.
Massa	378 g	Peso informado nos dados técnicos.
Formato do invólucro	Retangular	Formato indicado.
Materiais	PA; POM; CuSn6 revestido de níquel e estanho	Materiais declarados para o produto e contatos.
Montagem em trilho	TH35 conforme EN 60715	Referência de trilho indicada pelo fabricante.

Displays e elementos de operação
Display de operação	LED verde	Indicação de estado de operação.
Display de função	LED amarelo	Indicação de função.
Display de erro	LED vermelho	Indicação de erro.

Confiabilidade e fornecimento
MTTF	287 anos	Valor de MTTF declarado na ficha; não representa garantia de vida útil.
Material incluído	Parte inferior	Componente listado como incluído.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• AS-Interface, versões 2.11 e 3.0

• Perfil AS-i S-7.A.E

• Perfis de mestre AS-i informados: M2, M3 e M4

• Configuração AS-i de E/S: 7 [hex]

• Endereçamento por soquete de endereçamento; modo de endereçamento ampliado suportado

Conexões

Elétrica Alimentação e comunicação pela interface AS-i através de cabo chato; tensão de operação informada de 26,5 a 31,6 V DC e fontes de alimentação de 20 a 30 V através do cabo chato. Conexão M12 indicada na ficha; confirmar o arranjo de conexões no datasheet antes da ligação. Entradas digitais PNP, alimentadas pela AS-i.

Processo Duas saídas pneumáticas, conexão para tubo com diâmetro de 8 mm. O ar de exaustão pode ser desviado por conexão de tubo. A ficha não especifica roscas de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-i 2.11 ou 3.0 com perfil compatível e mestre informado como M2, M3 ou M4	✓	As versões e perfis de mestre constam entre os dados do produto; validar configuração e endereço na rede.
Acionamento de duas funções pneumáticas por válvulas 3/2, com pressão entre 2 e 8 bar	✓	O módulo possui duas válvulas direcionais 3/2 e faixa operacional de 2 a 8 bar.
Leitura de quatro sensores digitais com circuito PNP	✓	A ficha especifica quatro entradas digitais PNP, com alimentação dos sensores pela AS-i.
Rede de comunicação diferente de AS-Interface	✗	A interface de comunicação especificada para o AC5228 é AS-Interface.
Aplicação que exige pressão inferior a 2 bar ou superior a 8 bar	✗	A pressão operacional informada é de 2 a 8 bar.
Aplicação que exige válvulas de outro tipo ou mais de duas saídas pneumáticas	✗	O produto oferece duas válvulas direcionais de 3/2 vias e duas saídas pneumáticas.

INSTALAÇÃO

Como instalar o AC5228 IFM AirBox AS-Interface, controle pneumático 2x3/2 vias, 4DI-Y, IP67

Confirme que a rede utiliza AS-Interface e que a versão, o perfil e a configuração de E/S são compatíveis com o projeto.
Instale o módulo pelo método previsto na máquina: montagem rápida ou trilho TH35 conforme EN 60715.
Conecte o cabo chato AS-i de acordo com o datasheet e com a polaridade e o arranjo da rede; não energize durante a conexão.
Conecte as linhas pneumáticas às saídas previstas para tubo de 8 mm e mantenha a pressão dentro da faixa operacional especificada.
Ligue as entradas digitais PNP e os sensores conforme o esquema do fabricante; respeite os limites elétricos informados.
Energize e confira as indicações LED de operação, função e erro; valide o endereço AS-i, as entradas e o acionamento pneumático.

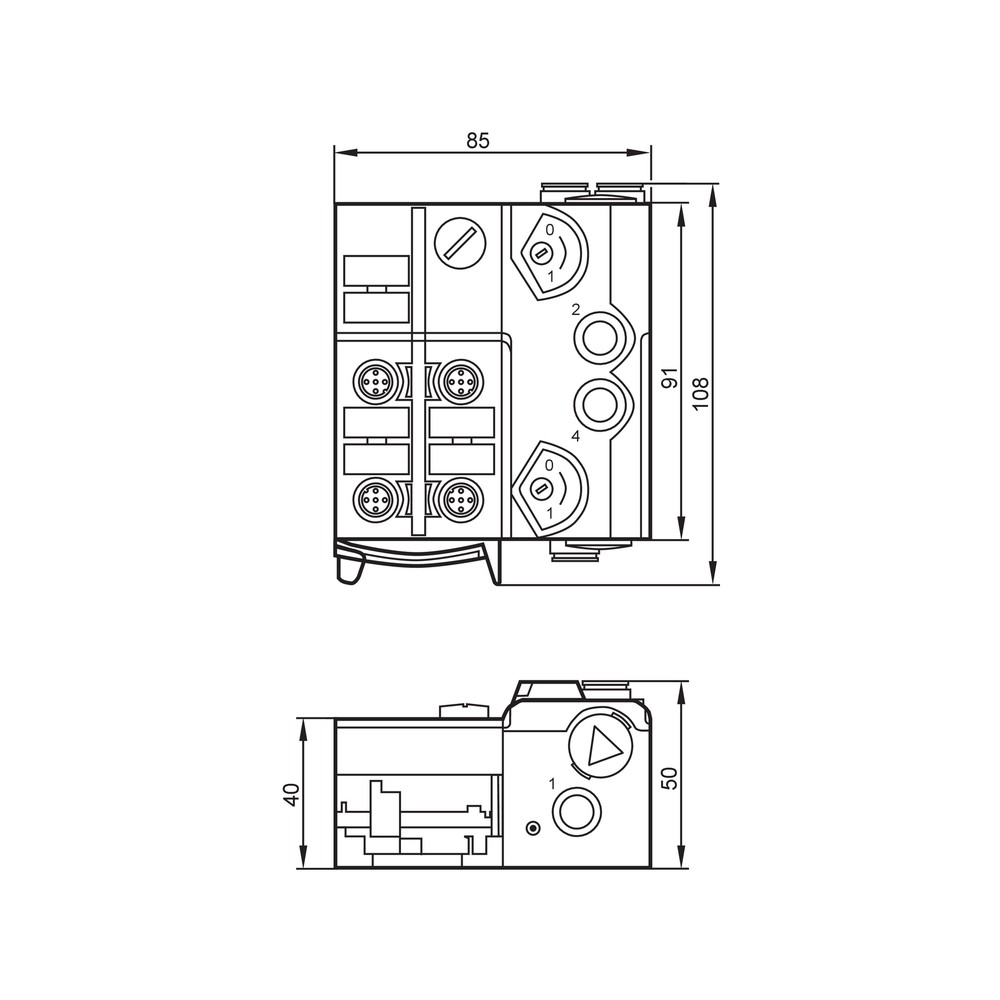

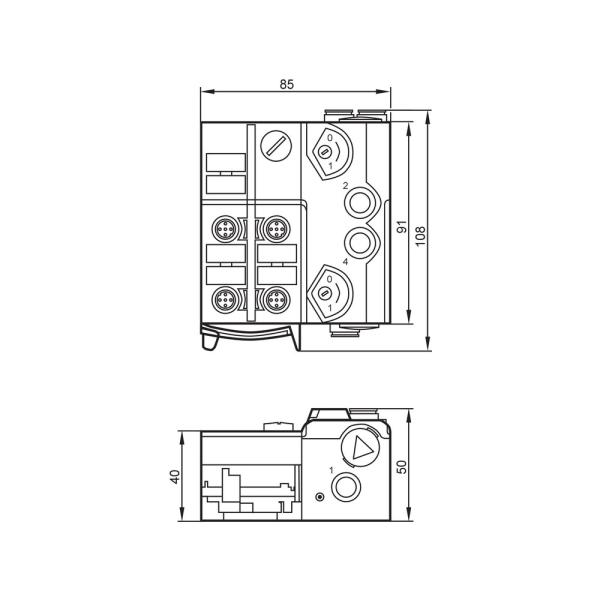

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Módulo sem comunicação ou não reconhecido pelo mestre AS-i.	Endereçamento, perfil ou configuração da rede incompatível, ou conexão incorreta do cabo chato.	Verifique o endereço pelo soquete de endereçamento e compare versão, perfil S-7.A.E e configuração de E/S com os parâmetros do mestre; inspecione a conexão do cabo chato.
Entradas digitais não mudam de estado no controlador.	Sensor ou ligação incompatível com entrada PNP, alimentação do sensor ausente ou nível de sinal fora dos valores especificados.	Confirme a alimentação pela AS-i, a ligação PNP e os estados elétricos; compare corrente Low/High e nível High com os valores do datasheet.
Atuador não comuta ou apresenta resposta pneumática insuficiente.	Pressão fora da faixa operacional, alimentação de ar inadequada ou conexão de tubo incorreta.	Meça a pressão na alimentação e confirme a faixa de 2 a 8 bar; verifique as linhas de tubo de 8 mm e o acionamento da válvula.
Indicação de erro pelo LED vermelho.	Falha detectada no módulo ou condição de alimentação, comunicação ou instalação fora do esperado.	Registre o estado dos LEDs verde, amarelo e vermelho, confira alimentação e comunicação AS-i e consulte a seção de diagnóstico do datasheet antes de substituir o módulo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC5228 em português (Datasheet) Desenho em escala AC5228 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AC5228 e para que serve?

É um módulo pneumático AirBox AS-Interface para integrar duas válvulas direcionais 3/2 e quatro entradas digitais PNP em uma aplicação de automação.

O AC5228 funciona com AS-i 2.11 e 3.0?

Sim. A ficha informa as versões AS-i 2.11 e 3.0 e o perfil de módulo S-7.A.E; confirme também os parâmetros do mestre e da configuração de E/S.

O que acompanha o módulo?

A ficha lista a parte inferior como material incluído e uma peça por embalagem. Não há outros acessórios incluídos especificados.

Posso usar o AC5228 em uma rede que não seja AS-Interface?

A interface declarada é AS-Interface. A ficha não indica suporte a outro protocolo de comunicação.

Este módulo serve para uma aplicação que precisa de válvulas 5/2?

Não é indicado para essa função conforme a ficha: o AC5228 possui duas válvulas direcionais 3/2. Se a aplicação exigir válvulas 5/2, selecione um módulo com essa configuração.

Posso operar com pressão acima de 8 bar?

Não. A faixa operacional especificada é de 2 a 8 bar; a ficha não valida operação acima desse limite.

O que verificar se o controlador não reconhece o módulo?

Confira a conexão do cabo chato, o endereço AS-i e a compatibilidade do perfil e da configuração de E/S com o mestre antes de substituir o módulo.

O que verificar se as saídas pneumáticas não acionam o atuador?

Verifique a pressão de alimentação, que deve estar entre 2 e 8 bar, a conexão dos tubos e o comando da válvula; consulte também os LEDs de estado.

Devo comprar o AC5228 ou montar válvulas e entradas com componentes avulsos?

Escolha o AC5228 quando a necessidade corresponder à configuração integrada de duas válvulas 3/2 e quatro entradas PNP com AS-i. A ficha não fornece comparação de desempenho ou conteúdo para um conjunto montado com peças avulsas.

Como instalar e verificar o funcionamento após a montagem?

Siga o datasheet para conexão elétrica e pneumática, configure o endereço AS-i e valide entradas, saídas e LEDs depois de energizar. Respeite as faixas de pressão e temperatura especificadas.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Rede de comunicação industrial utilizada pelo módulo para comunicação e alimentação conforme os dados do produto. (Ref.: versões AS-i 2.11 e 3.0)

Válvula 3/2

Válvula direcional com três vias e duas posições; o módulo integra duas válvulas desse tipo, sem sobreposição. (Ref.: sistema pneumático)

Entrada PNP

Tipo de circuito de entrada digital especificado para os sinais de sensores do módulo. (Ref.: circuito de entrada PNP)

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante; a instalação deve manter as condições de conexão previstas. (Ref.: IP65 / IP67)

TH35

Tipo de trilho de montagem indicado para instalação do módulo, conforme EN 60715. (Ref.: tipo de montagem)
