Módulo AS-Interface IFM AC5226 - 4 Entradas Analógicas

Pré-visualizar: AC5226 IFM - Módulo AS-Interface ClassicLine Entradas Analógicas 4AI 4...20mA IP67

AC5226 IFM - Módulo AS-Interface ClassicLine Entradas Analógicas 4AI 4...20mA IP67

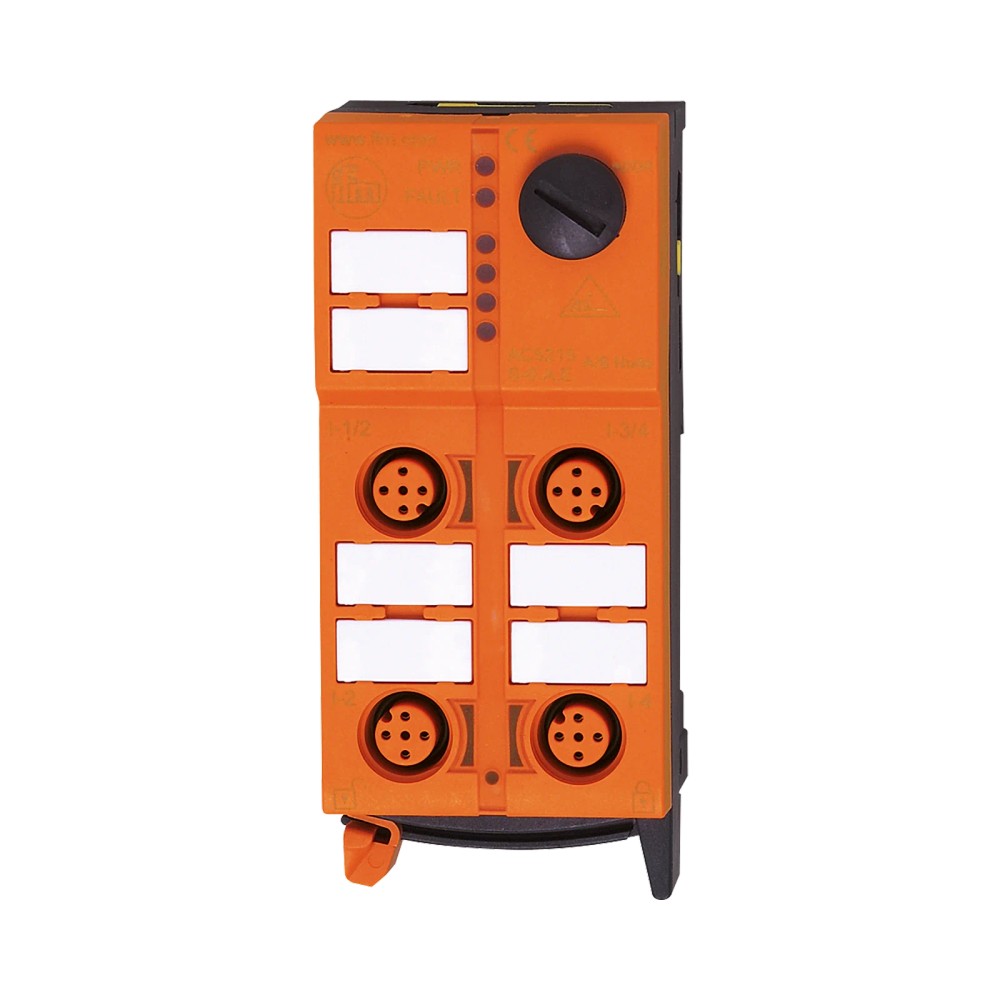

Imagem meramente ilustrativa

R$ 4.368,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC5226
EAN: 4021179283670
NCM do produto: 85176239

Destaques do Produto Número de canais 4...mais

Fechar menu

Saiba mais sobre: "AC5226 IFM - Módulo AS-Interface ClassicLine Entradas Analógicas 4AI 4...20mA IP67"

Destaques do Produto

Número de canais

4 entradas analógicas

Sinal de entrada

Corrente de 4...20 mA

Protocolo

AS-Interface, versões 2.11 e 3.0

Alimentação adicional

AUX, 16...30 V DC

Conexão de sensor

M12, codificação A; sensores de 2, 3 ou 4 fios

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo IFM AC5226 ClassicLine AS-Interface, 4 entradas analógicas 4...20 mA, AUX, IP67

O IFM AC5226 é um módulo de entrada analógica ClassicLine para sistemas AS-Interface. Ele recebe sinais de corrente de 4...20 mA em quatro canais e permite a conexão de sensores de 2, 3 ou 4 fios. Possui alimentação adicional AUX, resolução de 12 bits e grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC5226 — ClassicLine 4AI C AUX
Interface de comunicação	AS-Interface; versões 2.11 e 3.0
Entradas analógicas	4 canais, 4...20 mA
Resolução	12 bits
Alimentação de operação	18...31,6 V DC
Alimentação adicional AUX	16...30 V DC
Grau de proteção	IP67
Conexões de sensores	M12, codificação A; sensores de 2, 3 e 4 fios
Dimensões	103 x 45 x 44,7 mm
Montagem	Montagem rápida em cabo chato AS-i; compatível com trilho TH35 (EN 60715)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas AS-Interface que necessitam adquirir até quatro sinais analógicos de corrente de 4...20 mA.
Instalações de campo que utilizem alimentação adicional AUX de 16...30 V DC e sensores compatíveis de 2, 3 ou 4 fios.
Aplicações que atendam à faixa de operação de 18...31,6 V DC, à corrente total de carga especificada e às condições ambientais do módulo.

⚠ Considere outro se precisa de:

Não selecionar para sinais analógicos de tensão ou faixas de corrente diferentes de 4...20 mA: a ficha especifica entradas de corrente nessa faixa.
Não selecionar quando a rede de comunicação não for AS-Interface; o módulo é identificado como dispositivo AS-i.
Não assumir alimentação de sensores por uma fonte diferente da AUX: a ficha identifica AUX como alimentação dos sensores das entradas.

APLICAÇÕES E USO

Aplicação comprovada: montagem em campo em sistemas AS-i, com aquisição de até quatro sinais de corrente 4...20 mA de sensores conectados ao módulo.
Possibilidade de uso: aquisição distribuída de sinais de sensores de 2, 3 ou 4 fios, desde que a interface seja AS-i, a entrada esteja na faixa especificada e a alimentação respeite as condições do módulo.
Condições ambientais declaradas: temperatura ambiente de -25...70 °C, umidade relativa máxima de 90% sem condensação e altitude máxima de 2000 m.
O grau IP67 está declarado para o produto; a ficha não detalha condições de instalação que ampliem esse grau de proteção. Consulte a documentação do fabricante para os requisitos de montagem e cabeamento.

COMO ESCOLHER

Antes de comprar o Módulo IFM AC5226 ClassicLine AS-Interface, 4 entradas analógicas 4...20 mA, AUX, IP67, verifique estes pontos:

Escolha o AC5226

Quando o sistema exigir quatro entradas de corrente de 4...20 mA, comunicação AS-i e alimentação AUX dentro da faixa de 16...30 V DC. Verifique também a compatibilidade da rede, a carga total e o tipo de conector dos sensores.

Avalie outra configuração

Procure outro módulo quando forem necessários sinais de tensão, uma faixa analógica diferente, mais ou menos canais ou uma interface de comunicação diferente. Esses requisitos não são especificados para o AC5226.

Confira a alimentação antes da seleção

A operação do módulo é especificada para 18...31,6 V DC, enquanto a alimentação adicional AUX é de 16...30 V DC. Confirme separadamente que a instalação atende às duas condições aplicáveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Módulo ClassicLine AS-Interface com técnica de montagem rápida	Tipo de produto informado pelo fabricante.
Modelo específico	ClassicLine 4AI C AUX	Identificação da configuração do módulo.
SKU / Part Number	AC5226	Código de identificação do produto.
GTIN	4021179283670	Identificador comercial informado na ficha.
Aplicação	Montagem em campo	Aplicação indicada pelo fabricante.
Linha	ClassicLine	Família do produto.
Material incluído	Parte inferior	Item indicado como incluído na ficha.

Comunicação AS-Interface
Tipo de interface	AS-Interface	Interface de comunicação do módulo.
Versão AS-i	2.11; 3.0	Versões informadas para a interface.
Perfil AS-i	S-7.3.E	Perfil de comunicação do módulo.
Código ID da AS-i	3.E [hex]	Identificador AS-i indicado na ficha.
Configuração da AS-i E/S	7 [hex]	Código de configuração de entradas e saídas.
Perfil mestre AS-i	M3; M4	Perfis de mestre informados como compatíveis.
Modo de endereçamento ampliado	Não	A ficha informa que o modo de endereçamento ampliado não é utilizado.
Certificado AS-i	123501	Número de certificado informado na ficha.

Entradas analógicas
Quantidade de entradas analógicas	4	Número de canais de entrada.
Corrente da entrada analógica	4...20 mA	Faixa de sinal especificada para cada entrada.
Resolução da entrada analógica	12 bit	Resolução de conversão informada pelo fabricante.
Conexão de sensores	2, 3 e 4 fios	Tipos de ligação de sensores indicados na ficha.
Resistência a curto-circuito das entradas analógicas	Sim	Proteção declarada para as entradas.
Precisão	0,5% do valor final da faixa de medição	Precisão referenciada ao valor final da faixa.

Alimentação e dados elétricos
Tensão de operação	18...31,6 V DC	Faixa de tensão de operação do módulo.
Alimentação de tensão adicional	16...30 V DC (AUX)	Faixa especificada para alimentação adicional.
Alimentação de sensor das entradas	AUX	Fonte indicada para alimentação dos sensores das entradas.
Capacidade de carga total	2 A	Capacidade total informada para a carga.
Consumo de corrente máximo por meio de abastecimento adicional	2000 mA	Limite de corrente especificado para alimentação adicional.
Consumo de corrente máximo da interface AS	50 mA	Consumo máximo declarado para a interface AS.
Queda de tensão máxima por carga com tensão nominal	10 V	Queda máxima informada por carga sob tensão nominal.
Proteção contra inversão de polaridade	Sim	Proteção elétrica declarada.
Separação galvânica	Entre AS-i e AUX e entre as entradas analógicas	Observação do fabricante sobre separação dos circuitos.
Alimentação de sensor pelos pinos	Pino 1: +24 V; pino 3: 0 V	A ficha indica que esses pinos podem alimentar os sensores.
Conexão de 3 cabos com ponte externa	Possível	Condição de ligação descrita nas observações do fabricante.

Conexões e montagem
Conexão do módulo	Cabo chato AS-i	Meio de conexão do módulo à rede AS-i.
Técnica de montagem	Montagem rápida para cabo chato AS-i	Método de conexão e montagem declarado.
Conexão elétrica dos sensores	M12, codificação A	Tipo de conexão informado para sensores.
Orientação de alinhamento	Possível alinhar em três direções	Possibilidade de alinhamento indicada na ficha.
Tipo de montagem	Montagem rápida; cabo plano AS-i de conexão direta; montagem segundo normas DIN; TH35 (EN 60715)	Métodos e padrão de trilho informados pelo fabricante.
Conectores	4 conectores circulares fêmea	Quantidade e tipo informados nos dados do anúncio.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado para o invólucro.
Temperatura ambiente	-25...70 °C	Faixa de temperatura de operação informada.
Temperatura de armazenamento	-25...70 °C	Faixa especificada para armazenamento.
Umidade relativa do ar máxima	90% sem condensação	Limite de umidade indicado, sem condensação.
Altura máxima acima do nível do mar	2000 m	Limite de altitude informado pelo fabricante.
Normas EMC	EN 50295; EN 61000-6-2; EN 61000-6-3	Normas EMC listadas na ficha.
Certificado UL	Fontes de alimentação Class 2	Indicação de certificação UL conforme descrita na ficha.

Dados mecânicos
Formato do invólucro	Retangular vertical	Formato informado nos dados do anúncio; a ficha também identifica invólucro retangular.
Dimensões	103 x 45 x 44,7 mm	Dimensões do produto.
Peso	188 g	Peso informado nos dados técnicos.
Material	PA; contatos vampiro em CuSn6 revestidos de níquel e estanho	Materiais declarados para invólucro e contatos.
Cor	Laranja e preto	Cor informada nos dados do anúncio.
Modelo de invólucro	Invólucro para montagem de acordo com as normas DIN	Descrição do modelo de invólucro na ficha.

Displays e elementos de operação
Display em operação	LED verde (AS-i, AUX)	Indicação visual de operação dos circuitos.
Display de erro	LED vermelho	Indicação visual de erro informada.
Display de sinal analógico	LED amarelo (canais AI1...AI4)	Indicação visual associada aos canais analógicos.

Dados de confiabilidade
MTTF	105 anos	Valor de MTTF informado na ficha; não equivale a uma vida útil garantida.

COMPATIBILIDADE

Comunicação

• AS-Interface, versão 2.11 e 3.0.

• Perfil AS-i S-7.3.E; código ID 3.E [hex]; configuração de E/S 7 [hex].

• Perfis de mestre AS-i M3 e M4.

Conexões

Elétrica Conexão do módulo por cabo chato AS-i, com técnica de montagem rápida. Conexões de sensores por M12, codificação A. Entradas para sinais de corrente de 4...20 mA; alimentação de operação de 18...31,6 V DC e alimentação adicional AUX de 16...30 V DC. A ficha informa conexão de sensores de 2, 3 e 4 fios e proteção contra inversão de polaridade.

Processo Não há conexão de processo mecânica especificada na ficha; o produto é um módulo de entradas para sinais analógicos, não um elemento de conexão ao processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-i com mestre de perfil M3 ou M4 e sensores de corrente 4...20 mA	✓	Os perfis de mestre M3 e M4, a interface AS-i e a faixa de entrada de corrente constam na ficha.
Sensores de 2, 3 ou 4 fios com conexão M12 codificação A	✓	A ficha especifica conexão de sensores de 2, 3 e 4 fios e conexão elétrica M12 codificação A.
Sinal analógico de tensão ou corrente fora da faixa 4...20 mA	✗	A entrada analógica especificada é de corrente, com faixa de 4...20 mA.
Rede de comunicação diferente de AS-Interface	✗	A interface de comunicação informada para o módulo é AS-Interface.
Instalação com temperatura ambiente fora de -25...70 °C	✗	A faixa de temperatura ambiente especificada é de -25...70 °C.

INSTALAÇÃO

Como instalar o Módulo IFM AC5226 ClassicLine AS-Interface, 4 entradas analógicas 4...20 mA, AUX, IP67

Confirme que a rede utiliza AS-Interface e verifique a versão, o perfil e a configuração do módulo na documentação do sistema.
Instale o módulo pelo método de montagem rápida indicado, utilizando cabo chato AS-i; a montagem em trilho TH35 (EN 60715) também consta na ficha.
Conecte o módulo ao cabo chato AS-i conforme as instruções do fabricante e confirme o posicionamento e alinhamento antes de energizar.
Conecte os sensores às tomadas M12 codificação A, respeitando a configuração de 2, 3 ou 4 fios e a identificação de pinos do datasheet.
Verifique separadamente a tensão de operação de 18...31,6 V DC e a alimentação AUX de 16...30 V DC, quando utilizada.
Após energizar, observe os LEDs de operação, erro e canais analógicos; valide a comunicação AS-i e os sinais de entrada no sistema de controle.

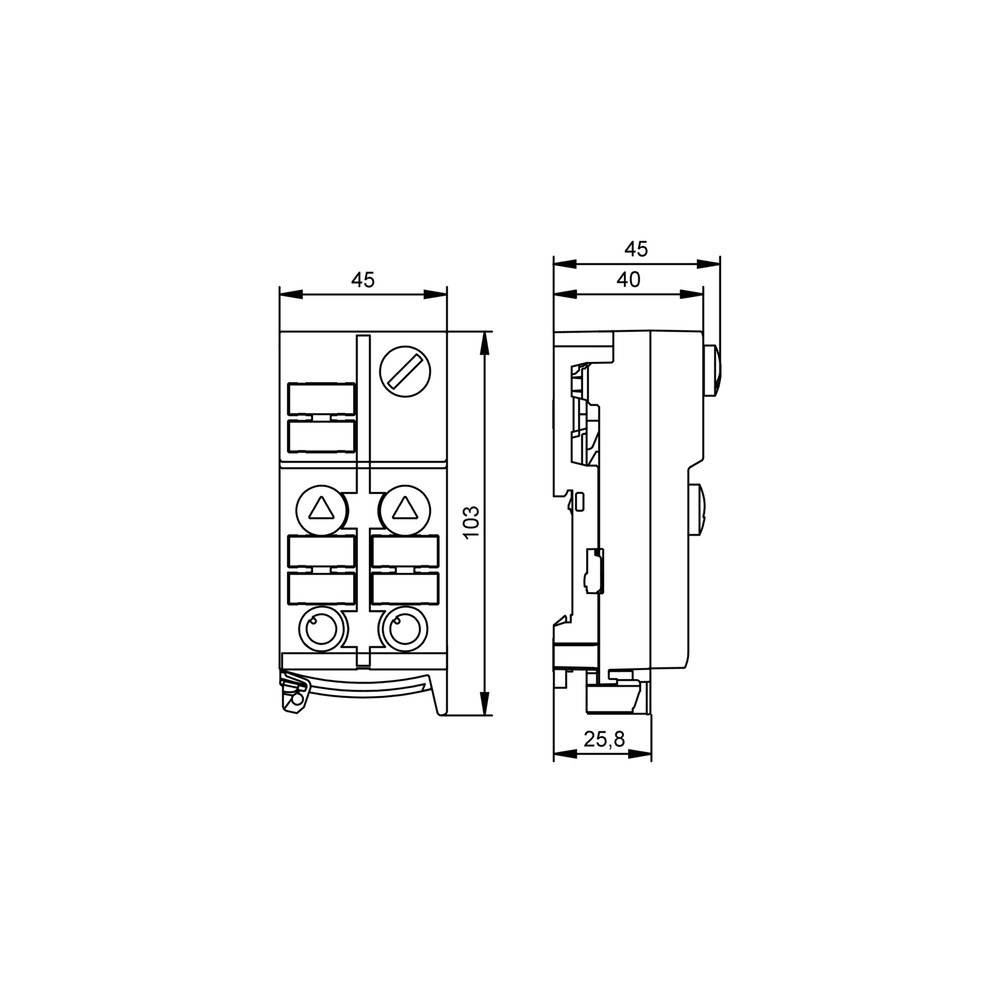

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Parte inferior (indicada como material incluído).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um canal não apresenta sinal analógico válido.	Sinal do sensor fora da faixa de 4...20 mA, ligação incorreta ou alimentação do sensor ausente.	Confira o sinal de corrente no canal, a ligação e a alimentação nos pinos conforme o datasheet; observe também o LED amarelo do canal correspondente.
O módulo não comunica com a rede AS-i.	Conexão do cabo chato, alimentação ou configuração de rede incompatível ou ausente.	Verifique a conexão do cabo chato, a tensão de operação, o perfil e a configuração AS-i do módulo e do mestre; observe o LED verde AS-i.
LED vermelho de erro aceso.	Condição de erro detectada pelo módulo; a causa específica depende do estado da rede e das entradas.	Consulte a indicação de diagnóstico do sistema AS-i e o datasheet, e confira alimentação, conexões e estado dos canais antes de substituir o módulo.
Leitura instável ou divergente da corrente esperada.	Sinal do sensor, alimentação AUX ou cabeamento inadequado para a configuração de fios utilizada.	Meça a corrente do sensor, confirme a tensão AUX e compare a ligação de 2, 3 ou 4 fios com o esquema de conexão do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC5226 em português (Datasheet) Desenho em escala AC5226 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AC5226 e para que serve?

É um módulo ClassicLine AS-Interface com quatro entradas analógicas de corrente 4...20 mA. Serve para integrar sinais de sensores ao sistema AS-i.

Com quais sensores e conexões ele pode ser usado?

A ficha especifica sensores de 2, 3 e 4 fios e conectores M12 codificação A. Confirme a pinagem e a alimentação do sensor no datasheet antes de conectar.

O módulo funciona com sinais de tensão ou com corrente fora de 4...20 mA?

Não há suporte indicado na ficha para esses sinais: as entradas são especificadas para corrente de 4...20 mA. Para outro tipo ou faixa de sinal, selecione um módulo cuja ficha corresponda ao requisito.

Posso usar o AC5226 em uma rede que não seja AS-Interface?

A ficha identifica a comunicação do AC5226 como AS-Interface. Não há compatibilidade com outros protocolos especificada.

O que verificar se o valor de um canal não aparece no controlador?

Confira primeiro a corrente do sensor, a ligação do canal e a alimentação do sensor. Depois verifique a comunicação AS-i e os indicadores do canal e do módulo.

O que fazer se o LED vermelho de erro acender?

Verifique o diagnóstico da rede AS-i, as alimentações e as conexões antes de substituir o módulo. Consulte o datasheet para interpretar a indicação de erro aplicável.

É melhor comprar este módulo ou um com outra quantidade de canais?

O AC5226 oferece quatro entradas analógicas de corrente 4...20 mA. Se a quantidade de canais ou o tipo de sinal exigido for diferente, compare com a ficha de outro módulo; a ficha não informa um kit de componentes adicionais.

Este modelo é adequado para substituir qualquer módulo de entradas analógicas AS-i?

Não necessariamente: a substituição depende de protocolo, faixa e tipo de sinal, alimentação, configuração e conexões. Compare esses requisitos com os dados do módulo existente antes da compra.

Como devo instalar e conferir a ligação dos sensores?

Use a montagem e o cabo chato AS-i previstos para o produto e conecte os sensores aos M12 codificação A. Consulte o datasheet para a pinagem e valide as alimentações antes de energizar.

O que acompanha o produto?

A ficha indica “parte inferior” como material incluído. A tampa de proteção M12 E73004 aparece como acessório opcional, não como item incluído.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Rede de comunicação industrial usada pelo módulo para integrar os sinais ao sistema de controle. (Ref.: interface AS-Interface; versões 2.11 e 3.0.)

Entrada analógica 4...20 mA

Canal que recebe um sinal de corrente dentro da faixa especificada para representar uma variável medida. (Ref.: corrente da entrada analógica 4...20 mA.)

AUX

Alimentação adicional indicada para os sensores das entradas do módulo. (Ref.: alimentação adicional 16...30 V DC.)

Resolução

Número de bits informado para a conversão da entrada analógica. (Ref.: resolução de 12 bit.)

IP67

Grau de proteção declarado para o invólucro do produto. (Ref.: grau de proteção IP67.)
