Módulo AS-Interface IFM AC5216 - Entrada Analógica

Pré-visualizar: AC5216 IFM - Módulo AS-Interface ClassicLine Entrada Analógica 4AI C AUX IP67

AC5216 IFM - Módulo AS-Interface ClassicLine Entrada Analógica 4AI C AUX IP67

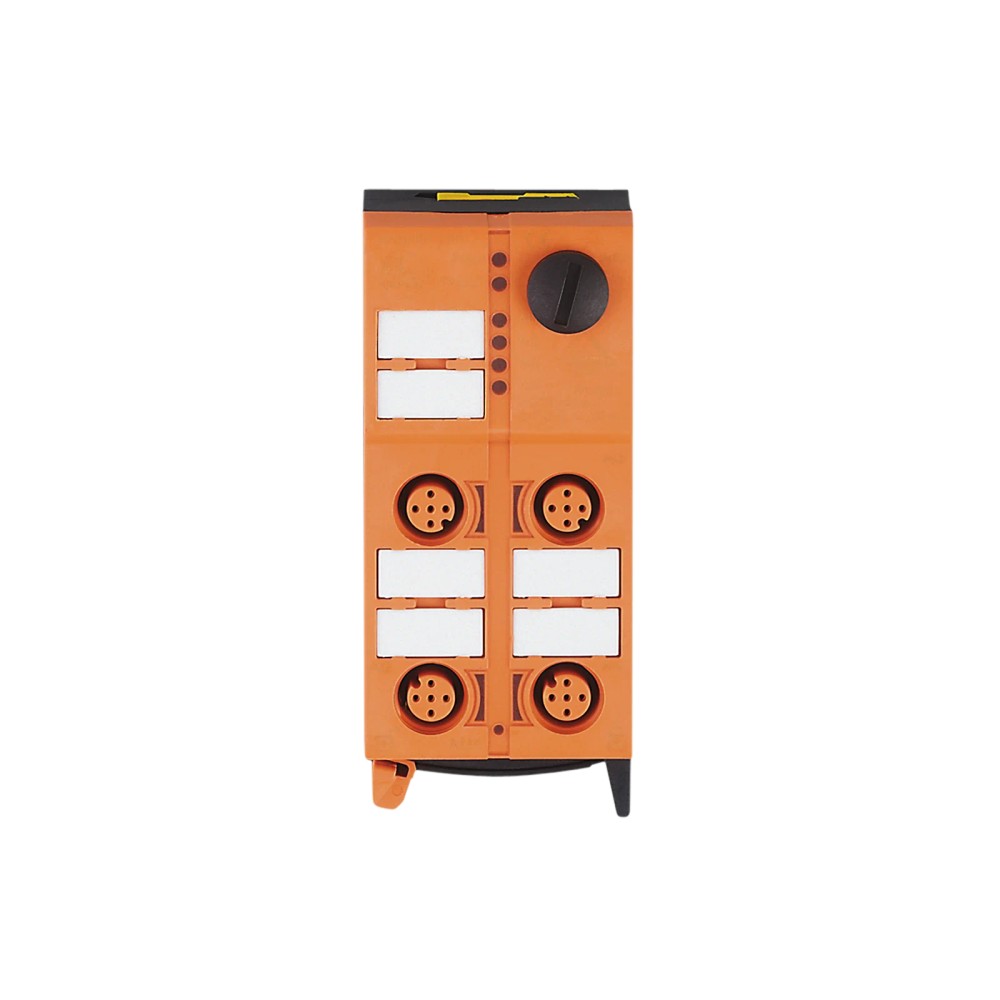

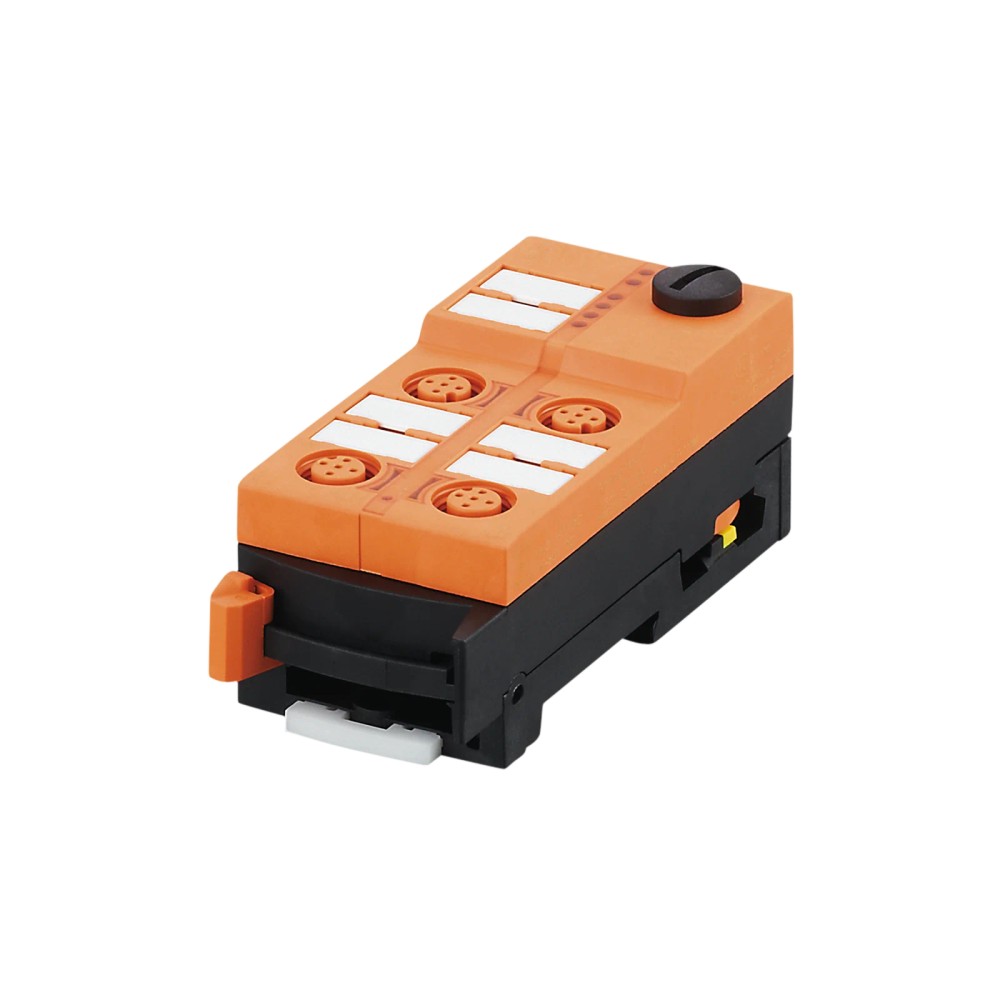

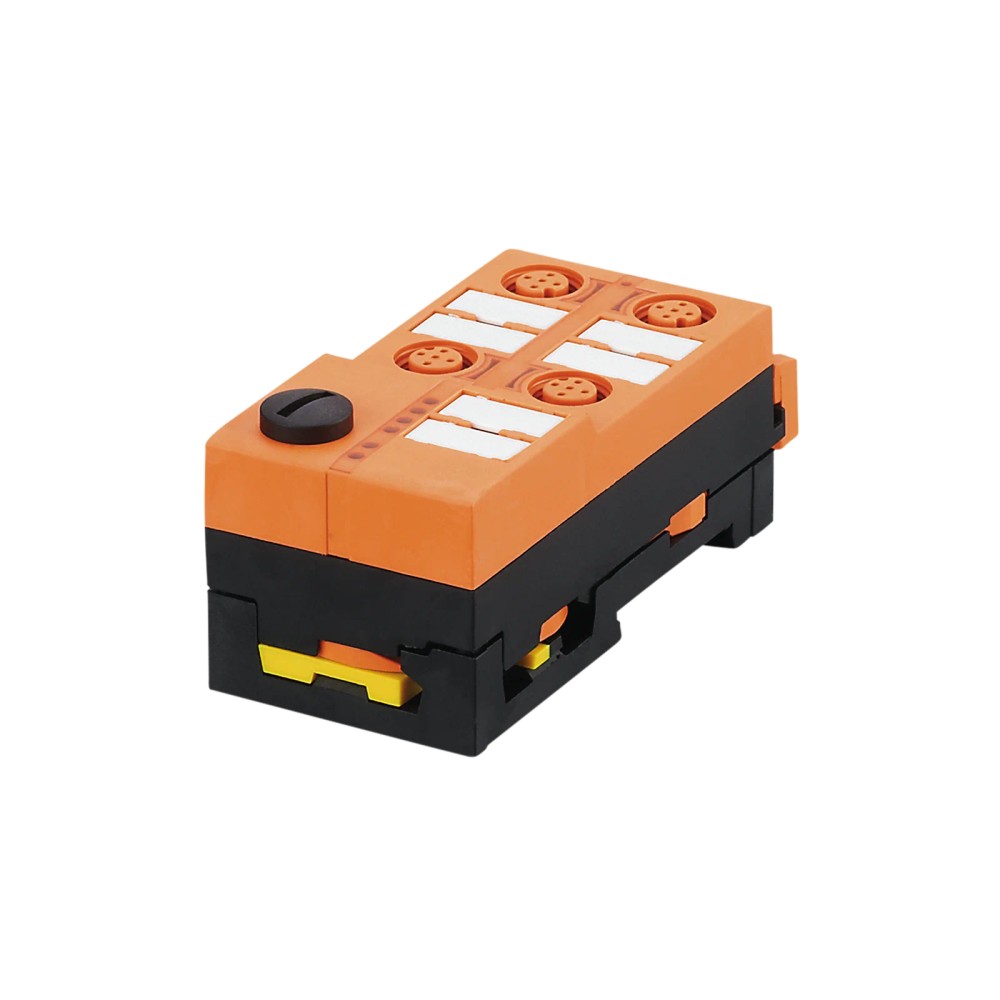

Imagem meramente ilustrativa

R$ 4.368,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC5216
EAN: 4021179283663
NCM do produto: 85176239

Destaques do Produto Quantidade de entradas...mais

Fechar menu

Saiba mais sobre: "AC5216 IFM - Módulo AS-Interface ClassicLine Entrada Analógica 4AI C AUX IP67"

Destaques do Produto

Quantidade de entradas

4 entradas analógicas

Faixa de corrente

4...20 mA

Interface

AS-Interface; perfil S-7.3.E

Alimentação auxiliar

16...30 V DC

Montagem e conexão

Montagem em campo; técnica rápida para cabo chato AS-i

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo de Entrada Analógica AS-Interface ifm ClassicLine 4AI C AUX IP67 AC5216

O ifm AC5216 é um módulo de entrada analógica ClassicLine para integração de sensores em uma rede AS-Interface. Oferece quatro entradas para sinais de 4...20 mA e conexão de sensores de 2 ou 3 fios. Possui resolução de 12 bits, alimentação auxiliar e grau de proteção IP67. É destinado à montagem em campo com conexão rápida para cabo chato AS-i.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC5216 — ClassicLine 4AI C AUX IP67
Tipo	Módulo de entrada analógica AS-i
Canais analógicos	4 entradas
Sinal de entrada	4...20 mA
Resolução	12 bits
Alimentação de operação	18...31,6 V DC
Alimentação auxiliar (AUX)	16...30 V DC
Grau de proteção	IP67
Conexões de sensores	4 conectores M12, codificação A; sensores de 2 e 3 fios
Dimensões	103 x 45 x 44,7 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Integração de até quatro sinais de sensores de corrente 4...20 mA em uma rede AS-i, respeitando as condições elétricas do módulo.
Aplicações de montagem em campo que utilizem sensores de 2 ou 3 fios e conectores M12 com codificação A.
Instalações compatíveis com alimentação de operação de 18...31,6 V DC e, quando usada, alimentação auxiliar de 16...30 V DC.

⚠ Considere outro se precisa de:

Aplicações que exijam entradas de tensão ou faixa de corrente diferente de 4...20 mA: a ficha identifica entradas analógicas de 4...20 mA.
Projetos que necessitem de mais de quatro canais analógicos neste módulo.
Instalações cuja rede não seja AS-Interface ou cujas condições elétricas não atendam às faixas especificadas.

APLICAÇÕES E USO

Uso comprovado pela ficha: montagem em campo como módulo de entrada analógica AS-i, com quatro canais para sinais de corrente 4...20 mA de sensores de 2 ou 3 fios.
Pode ser aplicado em instalações que respeitem a alimentação de operação de 18...31,6 V DC, a faixa AUX de 16...30 V DC quando utilizada e as condições ambientais especificadas.
A ficha não identifica setores industriais, tipos específicos de máquina ou variáveis de processo; a adequação a esses usos depende do sinal e da configuração elétrica dos sensores.

COMO ESCOLHER

Antes de comprar o Módulo de Entrada Analógica AS-Interface ifm ClassicLine 4AI C AUX IP67 AC5216, verifique estes pontos:

Escolha o AC5216 quando

A aplicação exigir quatro entradas analógicas de 4...20 mA, compatibilidade com sensores de 2 ou 3 fios, comunicação AS-i e conexão de campo com cabo chato AS-i.

Avalie outra configuração quando

O projeto pedir outro tipo de sinal analógico, mais de quatro canais ou uma interface diferente de AS-Interface. A ficha deste modelo não especifica essas configurações como disponíveis.

Confirme a alimentação antes da seleção

Verifique se a alimentação de operação está entre 18...31,6 V DC e se a alimentação auxiliar necessária está entre 16...30 V DC.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm electronic	Identificação do fabricante na ficha do produto.
Modelo e código	AC5216; ClassicLine 4AI C AUX IP67	Referência do módulo para seleção e identificação.
Tipo de produto	Módulo de entrada AS-i	Função declarada do equipamento.
Aplicação	Montagem em campo	Aplicação indicada na ficha.
Linha	ClassicLine	Família do produto.
Categoria	Módulo AS-Interface / Entradas Analógicas	Classificação do produto.

Interface e comunicação
Interface	AS-Interface	Rede de comunicação especificada.
Perfil AS-i	S-7.3.E	Perfil informado para o módulo.
Versões AS-i	2.11; 3.0	Versões informadas na ficha.
Código ID AS-i	3.E [hex]	Identificação AS-i informada.
Configuração AS-i	7 [hex]	Valor de configuração informado na ficha.
Perfil mestre AS-i	M3; M4	Perfis de mestre indicados.
Endereçamento ampliado	Não	O módulo não oferece modo de endereçamento ampliado.
Consumo máximo da interface AS-i	50 mA	Consumo máximo informado para a interface.

Entradas analógicas
Quantidade de entradas	4	Número de canais de entrada analógica.
Sinal de entrada	4...20 mA	Faixa de corrente especificada.
Sensores compatíveis quanto à ligação	Sensores de 2 e 3 fios	Tipos de ligação informados para as entradas.
Resolução	12 bit	Resolução especificada para a conversão do sinal.
Precisão	0,5 % do valor final da faixa de medição	Valor de precisão informado na ficha.
Tolerância sob influência de interferências eletromagnéticas	< ±1 % do valor final da faixa de medição	Condição de interferência eletromagnética indicada pelo fabricante.
Proteção contra curto-circuito das entradas analógicas	Sim	Proteção declarada para as entradas.
Separação galvânica	Entre AS-i e AUX e entre as entradas analógicas	Isolamento informado nas notas de instalação.

Alimentação e dados elétricos
Tensão de operação	18...31,6 V DC	Faixa especificada para a alimentação de operação.
Tensão auxiliar AUX	16...30 V DC	Faixa especificada para a alimentação auxiliar.
Consumo máximo da alimentação adicional	2000 mA	Consumo máximo informado para a alimentação adicional.
Capacidade de carga total	2 A	Limite de carga total informado na ficha.
Queda de tensão máxima por carga	10 V	Valor máximo especificado por carga.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Alimentação de sensores	A tensão nos pinos 1 e 3 pode ser utilizada para alimentar os sensores	Condição indicada nas notas de instalação; confirme a ligação no datasheet.

Conexões e montagem
Conexão AS-i	Cabo chato	Conexão elétrica do módulo à rede AS-i.
Técnica de conexão	Montagem rápida para cabo chato AS-i; alinhamento possível em três direções	Método de conexão informado pelo fabricante.
Conectores de sensores	4 conectores M12, codificação A	Conectores circulares integrados para as entradas.
Montagem	Segundo normas DIN; TH35 (EN 60715)	Referência de montagem indicada na ficha.
Fixação e identificação	Parafuso de fixação superior e áreas para etiquetagem	Recursos físicos informados no anúncio.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado para o módulo.
Temperatura de operação	-25...70 °C	Faixa de temperatura de operação informada.
Temperatura de armazenamento	-25...70 °C	Faixa de temperatura de armazenamento informada.
Umidade relativa máxima	90 % sem condensação	Limite ambiental informado.
Altitude máxima	2000 m	Altitude máxima de operação indicada.
Normas	EN 50295; EN 61000-6-2; EN 61000-6-3	Normas listadas na ficha.
Certificações	UL (fontes de alimentação Class 2); AS-i (123501)	Certificações e identificação informadas.

Dados mecânicos e materiais
Dimensões	103 x 45 x 44,7 mm	Dimensões externas informadas.
Peso	154,3 g	Peso indicado no catálogo.
Invólucro	PA	Material do invólucro informado.
Material de contato	CuSn6 revestido de níquel e estanho	Material dos contatos vampiro informado na ficha.
Formato	Retangular	Formato do invólucro.
Cor	Laranja e preto	Descrição visual do produto.
Material incluído	Parte inferior	Conteúdo indicado no campo de material incluído.

Displays e diagnóstico
LED de sinal analógico	Amarelo, canais AI1...AI4	Indicação visual individual dos canais analógicos.
LED de operação	Verde, AS-i e AUX	Indicação visual de operação das alimentações/interface.
LED de erro	Vermelho	Indicação visual de erro informada.

Vida útil e identificação comercial
MTTF	105 anos	Valor de MTTF declarado na ficha; não equivale a uma garantia de vida útil.
SKU / Part number	AC5216	Código de identificação comercial.
GTIN	4021179283663	Identificador global do produto.
NCM	8517.62.39	Classificação fiscal informada.
Quantidade na embalagem	1 peça	Quantidade declarada no cadastro.

COMPATIBILIDADE

Comunicação

• AS-Interface, perfil S-7.3.E; versões AS-i 2.11 e 3.0 informadas na ficha.

• Perfil mestre AS-i informado: M3; M4.

• Modo de endereçamento ampliado: não.

• Quatro entradas analógicas para sinal de 4...20 mA; conexão de sensores de 2 e 3 fios.

Conexões

Elétrica Conexão rápida para cabo chato AS-i, com possibilidade de alinhamento em três direções. Alimentação de operação: 18...31,6 V DC; alimentação auxiliar AUX: 16...30 V DC. Quatro conectores M12 com codificação A. A ficha informa separação galvânica entre AS-i e AUX e entre as entradas analógicas.

Processo Quatro conectores circulares integrados M12, codificação A, para conexão de sensores; a ficha não especifica conexão mecânica de processo como rosca ou flange.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Quatro sensores de 2 ou 3 fios com saída de corrente 4...20 mA em uma rede AS-i compatível	✓	Corresponde ao número de entradas, à faixa de sinal e aos tipos de sensor indicados para o AC5216.
Sinais analógicos de tensão ou corrente fora da faixa 4...20 mA	✗	A ficha especifica entradas analógicas de 4...20 mA; não informa suporte a tensão ou a outras faixas de corrente.
Rede que exige modo de endereçamento ampliado	✗	O modo de endereçamento ampliado está especificado como não disponível.
Instalação com alimentação de operação fora de 18...31,6 V DC	✗	A tensão de operação especificada é 18...31,6 V DC.
Instalação que utiliza alimentação auxiliar fora de 16...30 V DC	✗	A faixa especificada para AUX é 16...30 V DC.
Conexão de sensor por M12, codificação A	✓	A ficha informa conectores M12 com codificação A; confirme também o tipo de sinal e a ligação elétrica do sensor.

INSTALAÇÃO

Como instalar o Módulo de Entrada Analógica AS-Interface ifm ClassicLine 4AI C AUX IP67 AC5216

Confirme no projeto que a rede utiliza AS-Interface compatível com o perfil do módulo e que o modo de endereçamento exigido não é ampliado.
Verifique a tensão de operação e, quando necessária, a alimentação AUX dentro das faixas especificadas.
Instale o módulo conforme a montagem indicada para DIN TH35 (EN 60715) e fixe-o pelo parafuso superior.
Conecte o cabo chato AS-i usando a técnica de montagem rápida e selecione uma das três orientações permitidas para o alinhamento.
Conecte os sensores às entradas M12 codificação A, confirmando que são sensores de 2 ou 3 fios com sinal de 4...20 mA; consulte o datasheet para a pinagem.
Energize o sistema e confira os LEDs de operação, sinal dos canais e erro; valide as leituras no mestre/controlador.

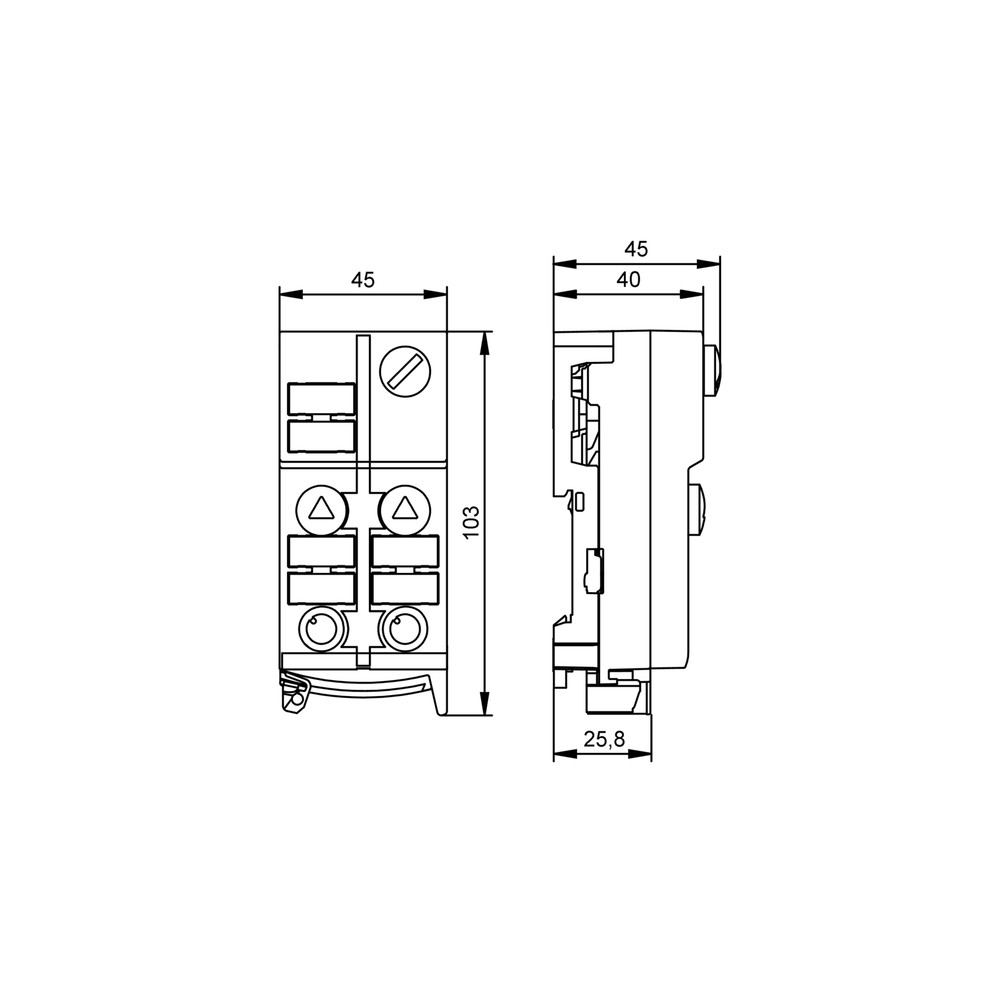

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

Parte inferior indicada como material incluído.
Tampa de proteção M12 E73004 indicada como acessório opcional; não informada como inclusa.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um canal não apresenta leitura ou indica valor incorreto.	Sinal do sensor fora da faixa especificada, ligação do sensor incorreta ou falha no circuito de entrada.	Verifique se o sensor fornece 4...20 mA, confirme a ligação de 2 ou 3 fios conforme o datasheet e observe o LED amarelo do canal correspondente.
O módulo não entra em operação na rede AS-i.	Ausência ou valor inadequado da alimentação de operação, conexão incorreta do cabo chato ou incompatibilidade de perfil/configuração da rede.	Meça a tensão de operação nos limites especificados, confira a montagem do cabo chato e valide perfil, versão e configuração com o mestre AS-i.
Os sensores não ligam ou a leitura oscila quando há vários sensores conectados.	Alimentação AUX ausente ou fora da faixa, ou carga total acima do limite indicado.	Confira a tensão AUX, o consumo da alimentação adicional e a capacidade de carga total especificada; verifique também as indicações dos LEDs AS-i e AUX.
O LED vermelho de erro acende.	Condição de erro do módulo ou da instalação; a ficha não associa o LED a uma causa única.	Registre o estado dos LEDs dos canais, AS-i e AUX, verifique cabos, alimentação e sinais dos sensores e consulte o datasheet para os procedimentos de diagnóstico.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica AC5216 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AC5216 e para quem serve?

É um módulo de entrada analógica ClassicLine para rede AS-Interface. Serve para integrar até quatro sinais de sensores 4...20 mA, com sensores de 2 ou 3 fios.

Quais sinais e sensores posso conectar?

O módulo especifica quatro entradas de corrente 4...20 mA para sensores de 2 e 3 fios. Os conectores de sensor são M12 com codificação A.

O que vem junto com o AC5216?

O cadastro informa uma peça e identifica a parte inferior como material incluído. Não há uma lista completa de itens de embalagem na ficha; confirme o conteúdo detalhado no datasheet ou com o fornecedor.

Posso usar este módulo com sensores de saída em tensão?

A ficha especifica entradas de corrente 4...20 mA e não declara suporte a sinais de tensão. Para esse tipo de sensor, selecione um módulo cuja ficha indique explicitamente a entrada de tensão necessária.

Ele funciona em uma rede que exige endereçamento ampliado?

Não, a ficha informa que o modo de endereçamento ampliado não está disponível. Verifique também o perfil e a configuração requeridos pelo mestre AS-i.

Um canal não está lendo o sensor: o que verifico antes de trocar o módulo?

Confira primeiro se o sensor fornece 4...20 mA e se a ligação de 2 ou 3 fios segue o esquema do fabricante. Observe também o LED amarelo do canal e verifique a conexão M12.

O LED de erro vermelho acendeu; qual pode ser a causa?

O LED indica uma condição de erro, mas a ficha não atribui uma causa única a essa indicação. Verifique alimentação, conexão do cabo chato, estado dos LEDs AS-i/AUX e sinais dos canais antes de substituir o módulo.

É melhor comprar este módulo ou um modelo com outra quantidade de entradas?

Escolha o AC5216 quando forem necessários quatro canais de corrente 4...20 mA em AS-i. Se o projeto exigir mais ou menos canais, compare com outro modelo cuja ficha corresponda à quantidade e ao tipo de sinal requeridos.

Como faço a conexão do módulo e dos sensores?

A conexão à rede AS-i é feita por montagem rápida para cabo chato, com alinhamento possível em três direções; os sensores usam conectores M12 codificação A. Consulte o datasheet para a pinagem e execute a instalação com o sistema desenergizado conforme os procedimentos da instalação.

Que cuidados de montagem e operação devo observar?

Monte conforme a indicação DIN TH35 e respeite as faixas de alimentação e condições ambientais da ficha. Para pinagem, ligação dos sensores e detalhes de diagnóstico, use o datasheet do fabricante.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Rede de comunicação industrial indicada para a conexão do módulo e troca de dados com o mestre. (Ref.: Interface AS-Interface; perfil S-7.3.E)

Entrada analógica 4...20 mA

Canal que recebe um sinal de corrente analógico dentro da faixa especificada. (Ref.: sinal de entrada 4...20 mA)

Resolução

Quantidade de bits especificada para representar a conversão do sinal de entrada. (Ref.: resolução 12 bit)

Alimentação AUX

Alimentação auxiliar separada da alimentação de operação AS-i, dentro da faixa indicada na ficha. (Ref.: tensão auxiliar 16...30 V DC)

IP67

Grau de proteção declarado para o invólucro do módulo; a ficha não detalha neste cadastro as condições de ensaio. (Ref.: grau de proteção IP67)
