Módulo AS-Interface IFM AC5215

Pré-visualizar: AC5215 IFM - Módulo AS-Interface ClassicLine para automação industrial 4 Entradas PNP IP67

AC5215 IFM - Módulo AS-Interface ClassicLine para automação industrial 4 Entradas PNP IP67

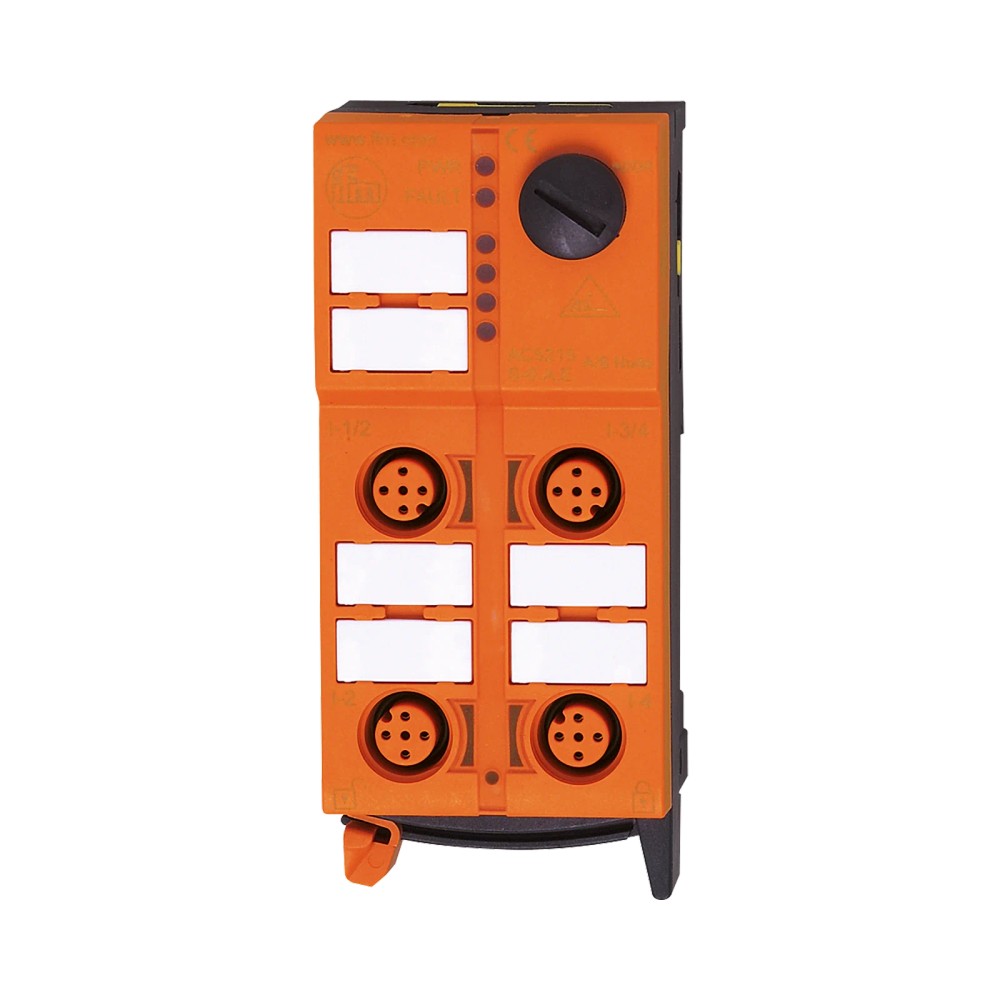

Imagem meramente ilustrativa

R$ 1.564,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC5215
EAN: 4021179005531
NCM do produto: 85371090

Destaques do Produto Número e tipo de entradas...mais

Fechar menu

Saiba mais sobre: "AC5215 IFM - Módulo AS-Interface ClassicLine para automação industrial 4 Entradas PNP IP67"

Destaques do Produto

Número e tipo de entradas

4 entradas digitais PNP

Rede

AS-Interface, versões 2.11 e 3.0

Conexão do módulo

Cabo plano AS-i / M12

Proteção do invólucro

IP67

Instalação

Montagem em campo; cabo plano AS-i ou trilho DIN TH35

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo AS-Interface ifm ClassicLine AC5215, 4 entradas digitais PNP, IP67

O AC5215 é um módulo de entrada digital ClassicLine para sistemas AS-Interface, destinado à montagem em campo. Disponibiliza quatro entradas PNP e proteção IP67. Utiliza conexão por cabo plano AS-i e M12, com alimentação das entradas pelo AS-i.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	ifm
Modelo	AC5215 — ClassicLine 4DI-Y IP67
Protocolo	AS-Interface
Entradas digitais	4, circuito PNP
Grau de proteção	IP67
Conexão	Cabo plano AS-i / M12
Tensão de operação AS-i	26,5…31,6 V DC
Temperatura de operação	-25…70 °C
Dimensões	103 × 45 × 44,7 mm
Montagem	Cabo plano AS-i; trilho DIN TH35

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de montagem em campo que necessitem de quatro entradas digitais PNP em uma rede AS-Interface.
Instalações que utilizem conexão por cabo plano AS-i e conexão M12 conforme a configuração do módulo.
Aplicações dentro da faixa de temperatura de operação indicada de -25…70 °C e que requeiram grau de proteção IP67.

⚠ Considere outro se precisa de:

Não selecionar para sinais de entrada que não sejam compatíveis com circuito PNP; a ficha identifica as entradas como PNP.
Não selecionar quando a rede requerida não for AS-Interface; a ficha não indica suporte a outros protocolos.
Não presumir que IP67 autoriza imersão permanente ou uso fora das condições especificadas pelo fabricante.

APLICAÇÕES E USO

Aplicação indicada pelo catálogo: montagem em campo em sistemas AS-Interface.
Uso em sistemas com quatro sinais digitais PNP, observando os limites elétricos e a faixa de operação indicados na ficha.
Possibilidade de integração em redes AS-i com versões 2.11 ou 3.0 e perfis de mestre M2, M3 ou M4, conforme os dados do produto; confirme a configuração do sistema no datasheet.
Para ambientes que exijam proteção IP67, confirme que a instalação e as conexões mantêm as condições de proteção estabelecidas pelo fabricante.

COMO ESCOLHER

Antes de comprar o Módulo AS-Interface ifm ClassicLine AC5215, 4 entradas digitais PNP, IP67, verifique estes pontos:

Escolha o AC5215 quando

O projeto exigir quatro entradas digitais PNP em uma arquitetura AS-Interface e a instalação puder utilizar conexão por cabo plano AS-i/M12. Confirme também espaço para as dimensões de 103 × 45 × 44,7 mm e condições ambientais dentro da faixa indicada.

Verifique outra configuração quando

A aplicação exigir entradas de outro tipo de circuito, protocolo diferente de AS-Interface ou uma conexão incompatível com cabo plano AS-i/M12. A ficha não especifica alternativas de modelo; valide os requisitos no catálogo ou com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Módulo de entrada AS-i ClassicLine 4DI-Y IP67	Designação técnica informada para o AC5215.
Aplicação	Montagem em campo	Aplicação indicada nos dados do produto.
Marca	ifm	Fabricante indicado no anúncio.
SKU / número de peça	AC5215	Código de identificação do produto.
GTIN	4021179005531	Identificador comercial informado.
Categoria	AS-Interface / comunicação industrial	Classificação informada para o produto.

Comunicação AS-Interface
Tecnologia	AS-Interface	Rede de comunicação indicada para o módulo.
Versão AS-i	2.11; 3.0	Versões declaradas nos atributos técnicos.
Perfil AS-i	S-0.A.E	Perfil informado para identificação na rede.
Perfil de mestre AS-i	M2; M3; M4	Perfis de mestre indicados na ficha.
Código ID AS-i	A.E hex	Código de identificação informado.
Configuração AS-i / I/O	0 hex	Configuração indicada nos atributos do produto.
Endereçamento ampliado	Sim	Modo de endereçamento ampliado indicado na ficha.
Endereçamento	Soquete de endereçamento	Método indicado para endereçar o módulo.

Entradas digitais
Quantidade de entradas digitais	4	Número de canais indicado para o módulo.
Tipo de circuito	PNP	Tipo elétrico das entradas digitais.
Alimentação dos sensores	AS-i	Fonte indicada para alimentar os sensores conectados às entradas.
Corrente de entrada LOW	0…2 mA	Faixa indicada para o nível LOW.
Corrente de entrada HIGH	6…10 mA	Faixa indicada para o nível HIGH.
Nível de comutação HIGH	> 11 V	Limite indicado para comutação no nível HIGH.
Capacidade de carga total das entradas	200 mA	Limite total informado para as entradas.

Dados elétricos
Tensão de operação AS-i	26,5…31,6 V DC	Faixa indicada nos atributos técnicos do catálogo.
Fontes de alimentação	18…30 V DC	Faixa informada em atributo separado; consulte o datasheet para identificar sua condição de aplicação.
Consumo de corrente da interface AS-i	250 mA	Consumo indicado para a interface AS-i.
Proteção contra curto-circuito	Sim	Recurso indicado nos atributos técnicos; consulte o datasheet para condições de atuação.

Conexões e montagem
Conexão do módulo	Cabo plano AS-i / M12	Tipos de conexão indicados na ficha.
Método de montagem	Cabo plano AS-i de conexão direta; trilho DIN TH35	Montagem conforme DIN; TH35 segundo EN 60715.
Técnica de montagem	Montagem rápida ClassicLine	Característica de montagem indicada para a linha.
Soquete de endereçamento	Presente	Método de endereçamento especificado.
Material incluído	Parte inferior	Componente indicado como incluído; não há outros itens listados.

Condições ambientais e proteção
Grau de proteção	IP67	Classificação declarada do invólucro.
Temperatura de operação	-25…70 °C	Faixa de operação indicada.
Normas técnicas	EN 50295; IEC 61000-6-2	Normas informadas nos atributos técnicos.

Dados mecânicos
Dimensões	103 × 45 × 44,7 mm	Comprimento × largura × altura informados.
Formato do invólucro	Retangular	Formato indicado na ficha.
Invólucro	Montagem de acordo com as normas DIN	Descrição do modelo informada no catálogo.
Material	PA; contatos vampiro: CuSn6 revestido de níquel e de estanho	Materiais informados nos atributos técnicos.
Peso	155,6 g	Peso indicado no catálogo; o anúncio informa unidade em gramas.

Indicadores e diagnóstico
LED de operação	Verde	Indica operação conforme a descrição dos LEDs.
LED de erro	Vermelho	Indica erro conforme a descrição dos LEDs.
LED de função	Amarelo	Indica função conforme a descrição dos LEDs.

Dados de confiabilidade e fornecimento
MTTF	405 anos	Valor informado no catálogo; não representa garantia nem vida útil assegurada.
Quantidade por embalagem	1 peça	Quantidade de embalagem indicada.
Acessório opcional	Tampa de proteção M12, E73004	Acessório opcional listado; não indicado como incluído.
NCM	8537.10.90	Classificação fiscal informada no catálogo.

COMPATIBILIDADE

Comunicação

• AS-Interface; versões indicadas: 2.11 e 3.0.

• Perfis de mestre AS-i indicados: M2, M3 e M4.

• Perfil AS-i: S-0.A.E; código ID: A.E hex; configuração I/O: 0 hex.

• A ficha indica modo de endereçamento ampliado e soquete de endereçamento.

Conexões

Elétrica Quatro entradas digitais PNP. Alimentação dos sensores pelas entradas: AS-i. Tensão de operação indicada: 26,5…31,6 V DC; alimentação indicada em outro atributo da ficha: 18…30 V DC. Consumo de corrente da interface AS-i: 250 mA; capacidade de carga total das entradas: 200 mA. Verifique o datasheet para confirmar as condições elétricas aplicáveis à instalação.

Processo Não há conexão de processo especificada. A interface física do módulo é cabo plano AS-i / M12; isso não define uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-Interface versão 2.11 ou 3.0, com entradas digitais PNP	✓	As versões AS-i 2.11 e 3.0 e o circuito PNP estão indicados na ficha.
Mestre AS-i com perfil M2, M3 ou M4	✓	Esses perfis de mestre constam nos atributos técnicos do produto.
Sinais que requerem entrada não PNP	✗	O circuito das entradas digitais está especificado como PNP.
Rede de comunicação diferente de AS-Interface	✗	A ficha identifica AS-Interface e não declara suporte a outros protocolos.
Aplicação fora da faixa de -25…70 °C	✗	A faixa de temperatura de operação indicada é -25…70 °C.
Montagem com cabo plano AS-i ou trilho DIN TH35	✓	A ficha indica cabo plano AS-i e montagem em trilho DIN TH35 (EN 60715).

INSTALAÇÃO

Como instalar o Módulo AS-Interface ifm ClassicLine AC5215, 4 entradas digitais PNP, IP67

Confirme que a rede de controle é AS-Interface e que o sistema utiliza uma versão e um perfil de mestre indicados para o módulo.
Verifique se os sinais dos sensores são digitais PNP e se os limites elétricos e de corrente da instalação correspondem ao datasheet.
Escolha a forma de montagem prevista para a instalação: cabo plano AS-i ou trilho DIN TH35.
Conecte o módulo ao cabo plano AS-i e às conexões M12 conforme o esquema oficial do fabricante; não deduza pinagem sem consultar o documento.
Atribua o endereço por meio do soquete de endereçamento, conforme o procedimento do sistema AS-i.
Após a energização, confira os LEDs de operação, erro e função e valide a leitura dos quatro canais no sistema de controle.

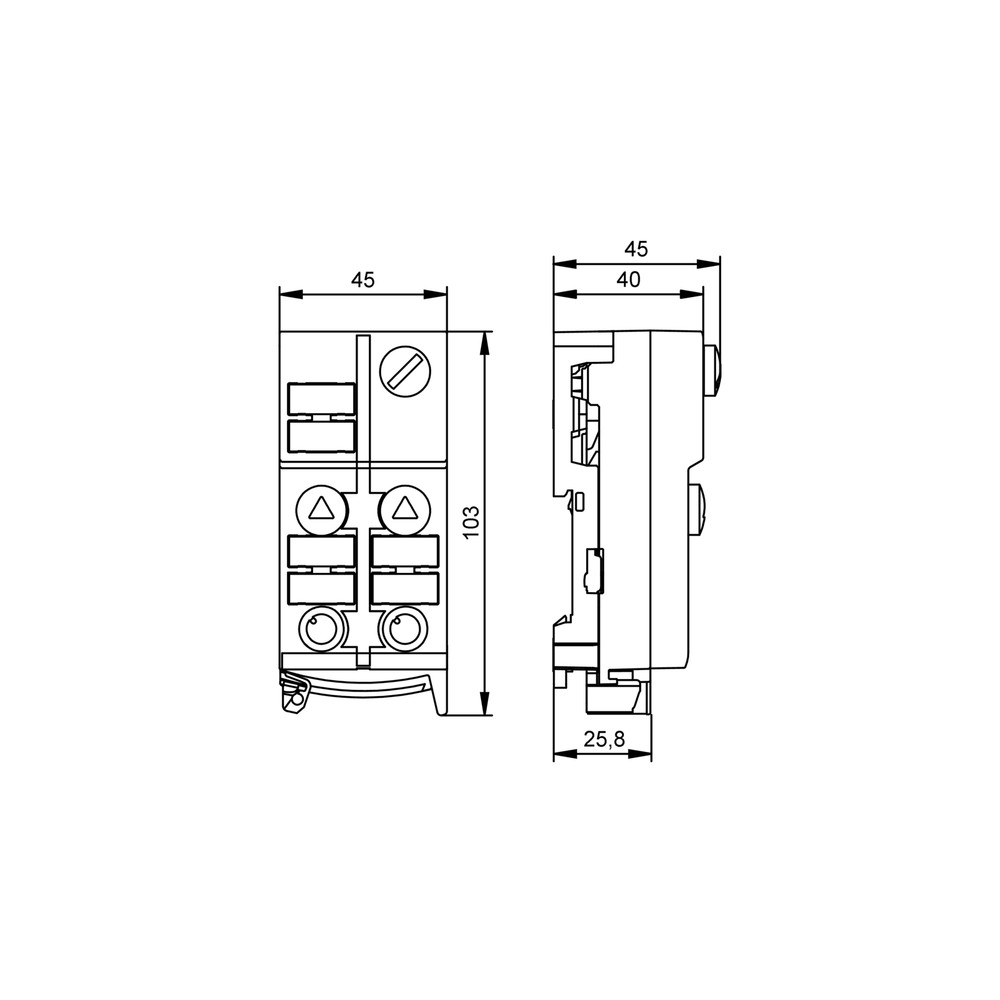

Desenho Dimensional

ACESSÓRIOS

Parte inferior indicada como material incluído.
Tampa de proteção M12 E73004 listada como acessório opcional; não indicada como incluída.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Módulo sem comunicação na rede AS-i.	Conexão do cabo plano, endereço ou configuração do sistema incorretos; também pode haver incompatibilidade entre a rede instalada e os parâmetros configurados.	Confira a conexão física, o endereço no soquete e a configuração/versão do mestre; observe o LED de operação e consulte o diagnóstico do sistema.
Um canal não reconhece o sensor conectado.	Tipo de saída do sensor diferente de PNP, ligação inadequada ou sinal fora dos limites elétricos informados.	Confirme que o sensor fornece sinal PNP e meça o sinal em relação aos limites de entrada indicados no datasheet.
LED vermelho de erro aceso.	Condição de erro detectada pelo módulo ou pela rede; a ficha não detalha códigos ou causas específicas do LED.	Verifique o diagnóstico do mestre AS-i, alimentação, conexão do cabo plano e estado das conexões M12; consulte o datasheet para a interpretação aplicável.
Leituras instáveis ou entradas que deixam de responder durante a operação.	Conexões soltas, alimentação fora da faixa indicada ou condições ambientais fora da faixa de operação.	Inspecione as conexões, confirme a tensão de alimentação conforme o datasheet e verifique se a temperatura está entre -25 e 70 °C.

DOCUMENTAÇÃO TÉCNICA

Datasheet AC5215 em português (Datasheet) Desenho em escala do AC5215 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o módulo IFM AC5215 e para que serve?

É um módulo de entrada digital ClassicLine para redes AS-Interface, destinado à montagem em campo. Possui quatro entradas digitais PNP.

Com quais versões AS-Interface e perfis de mestre ele trabalha?

A ficha indica AS-i versões 2.11 e 3.0 e perfis de mestre M2, M3 e M4. Confirme a configuração do sistema antes da instalação.

O que acompanha o produto?

A ficha lista a parte inferior como material incluído e informa embalagem de uma peça. A tampa de proteção M12 E73004 aparece como opcional, não como item incluído.

Posso usar o AC5215 com sensores de saída NPN?

A ficha especifica entradas PNP; portanto, não selecione o módulo para sinais NPN sem confirmar a compatibilidade com o fabricante.

Ele serve para uma rede que não seja AS-Interface?

A ficha declara comunicação AS-Interface e não informa suporte a outros protocolos. Para outra rede, confirme uma solução compatível com o protocolo requerido.

O módulo não aparece na rede; o que devo verificar antes de trocar?

Confira a conexão do cabo plano, o endereço atribuído, a configuração do mestre e os indicadores LED. A ficha não detalha códigos de erro, então consulte o diagnóstico do mestre e o datasheet.

Uma entrada não detecta o sensor; qual é a primeira verificação?

Confirme que a saída do sensor é PNP e que o sinal está dentro dos limites de corrente e tensão especificados para as entradas. Verifique também a conexão do canal.

Devo comprar o módulo com a tampa M12 ou ela já vem incluída?

A tampa de proteção M12 E73004 está listada como acessório opcional, não como item incluído. Verifique separadamente se a configuração da instalação requer esse acessório.

Como posso montar o AC5215?

A ficha indica montagem por cabo plano AS-i e em trilho DIN TH35. Use o desenho e o datasheet do fabricante para orientar a instalação e as conexões.

Posso instalar o módulo em qualquer condição de temperatura ou umidade?

A faixa de temperatura de operação indicada é -25…70 °C e o grau de proteção informado é IP67. Para condições de exposição específicas, consulte as orientações do fabricante.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Rede indicada para comunicação e alimentação do módulo e dos sensores conectados.

Entrada PNP

Tipo de circuito de entrada digital especificado para os quatro canais do módulo.

IP67

Grau de proteção declarado para o invólucro; consulte o fabricante para as condições e limitações de aplicação.

TH35

Perfil de trilho DIN indicado para montagem do módulo.

MTTF

Tempo médio até falha informado como parâmetro de confiabilidade; não equivale a garantia nem a vida útil assegurada.
