Módulo AS-Interface ifm AC5215 - 4 Entradas PNP IP67

Pré-visualizar: AC5215 IFM - Módulo AS-Interface ClassicLine Automação industrial 4 Entradas PNP IP67

AC5215 IFM - Módulo AS-Interface ClassicLine Automação industrial 4 Entradas PNP IP67

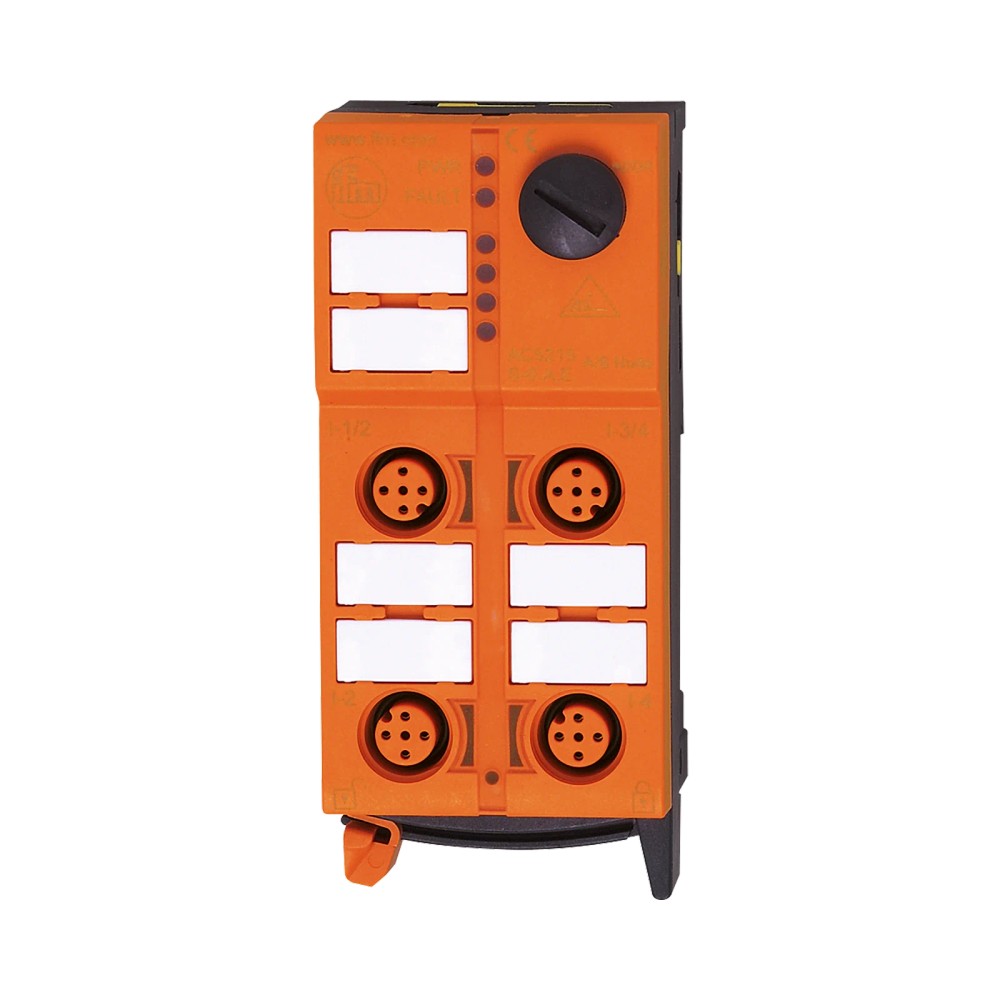

Imagem meramente ilustrativa

R$ 1.564,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC5215
EAN: 4021179005531
NCM do produto: 85371090

Destaques do Produto Entradas digitais 4,...mais

Fechar menu

Saiba mais sobre: "AC5215 IFM - Módulo AS-Interface ClassicLine Automação industrial 4 Entradas PNP IP67"

Destaques do Produto

Entradas digitais

4, circuito PNP

Rede

AS-Interface, versões 2.11 e 3.0; perfil S-0.A.E

Conexão do módulo

Cabo chato / M12

Proteção

IP67

Faixa de temperatura

-25...70 °C

Montagem

Cabo plano AS-i ou trilho DIN TH35

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo de entrada AS-Interface ifm ClassicLine AC5215, 4 entradas digitais PNP, IP67

O AC5215 é um módulo de entrada AS-Interface ClassicLine para montagem em campo, com quatro entradas digitais PNP. Usa conexão por cabo plano AS-i e M12 e possui grau de proteção IP67. É indicado para integração de sinais digitais em sistemas AS-i compatíveis, observando os limites elétricos e ambientais especificados pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC5215 — ClassicLine 4DI-Y IP67
Função	Módulo de entrada AS-i, 4 entradas digitais
Tipo de entrada	PNP
Comunicação	AS-Interface; versões 2.11 e 3.0
Conexão	Cabo chato / M12
Grau de proteção	IP67
Tensão de operação	26,5...31,6 V DC
Temperatura de operação	-25...70 °C
Dimensões	103 x 45 x 44,7 mm
Montagem	Cabo plano AS-i; trilho DIN TH35

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação que utilizem AS-Interface compatível e necessitem de quatro entradas digitais PNP.
Montagem em campo dentro da faixa de temperatura especificada, em instalações que requeiram grau de proteção IP67.
Instalações com conexão por cabo plano AS-i e interface M12, ou montagem em trilho DIN TH35.

⚠ Considere outro se precisa de:

Aplicações que exijam entradas de outro tipo de circuito, pois a ficha identifica as entradas digitais como PNP.
Instalações com temperatura ambiente fora da faixa de -25...70 °C.
Projetos que exijam mais de quatro entradas digitais deste módulo, sem módulos adicionais previstos e validados para o sistema.

APLICAÇÕES E USO

Uso comprovado pelos dados do produto: montagem em campo como módulo de entrada AS-Interface, com quatro sinais digitais PNP.
Pode ser considerado em instalações AS-i que utilizem as versões 2.11 ou 3.0 e perfis de mestre M2, M3 ou M4; validar o perfil e a configuração da rede antes da integração.
Para instalações sujeitas a poeira ou umidade, considerar o grau IP67 especificado e as condições de instalação do fabricante; a ficha não detalha condições adicionais de imersão ou exposição.
Operação indicada entre -25 e 70 °C; aplicações fora dessa faixa não estão cobertas pelos dados fornecidos.
A utilização com sensores alimentados pelo AS-i é indicada no cadastro; conferir o limite de carga total de 200 mA e os requisitos elétricos dos sensores.

COMO ESCOLHER

Antes de comprar o Módulo de entrada AS-Interface ifm ClassicLine AC5215, 4 entradas digitais PNP, IP67, verifique estes pontos:

Escolha o AC5215 quando

O sistema usar AS-Interface compatível, precisar de quatro entradas digitais PNP e aceitar a conexão cabo chato / M12 e as condições elétricas e ambientais indicadas.

Avalie outra configuração quando

A aplicação exigir tipo de entrada diferente de PNP, quantidade de entradas diferente ou conexão/protocolo não compatível. Confirme a interface e os requisitos do sistema no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação do fabricante nos dados do anúncio e do catálogo.
Código do produto / SKU / part number	AC5215	Código para identificação e seleção do modelo.
GTIN	4021179005531	Identificador comercial informado para o produto.
Categoria	Comunicação industrial / AS-Interface	Classificação funcional informada no cadastro.
Descrição técnica	Módulo de entrada AS-i; ClassicLine 4DI-Y IP67	Designação funcional do produto.
Aplicação informada	Montagem em campo	Aplicação indicada no cadastro técnico.
Linha	ClassicLine	Família do produto.
Tipo de produto	Módulo ClassicLine AS-Interface com técnica de montagem rápida	Descrição do tipo de produto.
Formato do invólucro	Retangular	Formato mecânico informado.

Comunicação AS-Interface
Tecnologia de comunicação	AS-Interface (AS-i)	Protocolo/interface de comunicação do módulo.
Versão AS-i	2.11; 3.0	Versões de rede informadas para o produto.
Perfil AS-i	S-0.A.E	Perfil indicado para compatibilidade com a configuração de rede.
Código ID AS-i	A.E hex	Identificação do dispositivo na rede AS-i.
Configuração AS-i E/S	0 hex	Código de configuração de entradas/saídas informado.
Perfis de mestre AS-i	M2; M3; M4	Perfis de mestre indicados nos dados do produto.
Modo de endereçamento ampliado	Sim	Recurso de endereçamento indicado no cadastro.
Endereçamento AS-i	Soquete de endereçamento	Método de endereçamento informado.

Entradas
Quantidade de entradas digitais	4	Número de canais de entrada do módulo.
Tipo de circuito das entradas	PNP	Tipo de sinal elétrico das entradas digitais.
Alimentação dos sensores das entradas	AS-i	Fonte indicada para alimentação dos sensores conectados.
Corrente de entrada em nível baixo	0...2 mA	Faixa especificada para a condição de entrada low.
Corrente de entrada em nível alto	6...10 mA	Faixa especificada para a condição de entrada high.
Nível de comutação high	> 11 V	Limite informado para reconhecimento do nível alto.
Capacidade de carga máxima total das entradas	200 mA	Limite total indicado para as entradas.

Dados elétricos
Tensão de operação	26,5...31,6 V DC	Faixa de tensão de operação indicada nos dados técnicos do produto.
Fontes de alimentação	18...30 V DC	Faixa de alimentação registrada no cadastro; confirmar condições de aplicação no datasheet.
Consumo de corrente da interface AS-i	250 mA	Consumo informado para a interface AS-i.
Proteção contra curto-circuito	Sim	Recurso indicado no cadastro; consulte o datasheet para condições e limites de atuação.

Conexões e montagem
Tipo de conexão	Cabo chato / M12	Tipo de conexão elétrica informado para o módulo.
Técnica de montagem	Rápida	Método de montagem descrito para a linha ClassicLine.
Método de montagem	Cabo plano AS-i; trilho DIN TH35	Opções de montagem indicadas nos dados do produto.
Norma do trilho	TH35 (EN 60715)	Referência normativa informada para montagem em trilho.
Soquete de endereçamento	Sim, endereçamento por soquete	Método de endereçamento AS-i indicado.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção do invólucro informado pelo fabricante.
Temperatura de operação	-25...70 °C	Faixa ambiental de operação especificada.

Dados mecânicos e materiais
Dimensões	103 x 45 x 44,7 mm	Dimensões informadas; comprimento x largura x altura.
Peso	155,6 g	Peso registrado nos dados do produto.
Material do invólucro	PA	Material indicado para o invólucro.
Material dos contatos vampiro	CuSn6 revestido de níquel e de estanho	Material e revestimento informados para os contatos vampiro.
Material incluído	Parte inferior	Componente indicado como incluído no cadastro.
Quantidade por embalagem	1 peça	Quantidade de embalagem informada.

Indicação e diagnóstico
LED de operação	Verde	Indicação visual de operação informada.
LED de erro	Vermelho	Indicação visual de erro informada.
LED de função	Amarelo	Indicação visual de função informada.

Confiabilidade e conformidade
MTTF	405 anos	Valor de MTTF informado no cadastro; não representa garantia nem vida útil assegurada.
Normas técnicas	EN 50295; IEC 61000-6-2	Normas listadas para o produto.
NCM	8537.10.90	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• AS-Interface, versões 2.11 e 3.0.

• Perfil AS-i S-0.A.E; código de identificação A.E hex; configuração AS-i E/S 0 hex.

• Compatível com perfis de mestre AS-i M2, M3 e M4, conforme dados do produto.

• Modo de endereçamento ampliado: sim; endereçamento por soquete de endereçamento.

Conexões

Elétrica Entradas digitais PNP. Conexão do módulo por cabo chato AS-i / M12. A ficha informa tensão de operação de 26,5...31,6 V DC, alimentação de sensores pelas linhas AS-i, consumo de corrente da interface AS-i de 250 mA e capacidade de carga máxima total das entradas de 200 mA. Verifique a atribuição de pinos e a ligação no datasheet do fabricante.

Processo Não há conexão de processo especificada para este módulo de entradas. A conexão indicada é elétrica, por cabo plano AS-i e M12; não deve ser interpretada como conexão mecânica de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-Interface versão 2.11 ou 3.0, com mestre compatível e quatro sinais digitais PNP	✓	As versões AS-i 2.11 e 3.0 e quatro entradas PNP constam nos dados do produto; os perfis de mestre indicados são M2, M3 e M4.
Aplicação que requer entradas digitais NPN	✗	O tipo de circuito de entrada especificado para o AC5215 é PNP.
Aplicação que requer mais de quatro entradas digitais neste módulo	✗	O módulo possui quatro entradas digitais; a necessidade de capacidade adicional requer dimensionamento de outros módulos.
Montagem em ambiente dentro de -25...70 °C e com necessidade de proteção IP67	✓	A faixa de temperatura de operação e o grau de proteção IP67 estão especificados para o produto.
Sistema que não utiliza AS-Interface	✗	O AC5215 é um módulo de entrada AS-Interface; a ficha não indica outro protocolo de comunicação.

INSTALAÇÃO

Como instalar o Módulo de entrada AS-Interface ifm ClassicLine AC5215, 4 entradas digitais PNP, IP67

Confirme que o projeto utiliza AS-Interface compatível, entradas PNP e os requisitos elétricos do AC5215.
Verifique a faixa de temperatura ambiente prevista e o grau de proteção requerido na instalação.
Escolha a montagem por cabo plano AS-i ou em trilho DIN TH35, conforme a configuração do sistema e as instruções do fabricante.
Conecte o cabo plano AS-i e os conectores M12 conforme o esquema de ligação do datasheet; não deduza a pinagem apenas pelo formato do conector.
Conecte os sinais PNP e confirme que a carga total das entradas permanece dentro do limite especificado.
Após a instalação, confira o endereçamento AS-i e observe os LEDs de operação, erro e função durante a verificação do sistema.

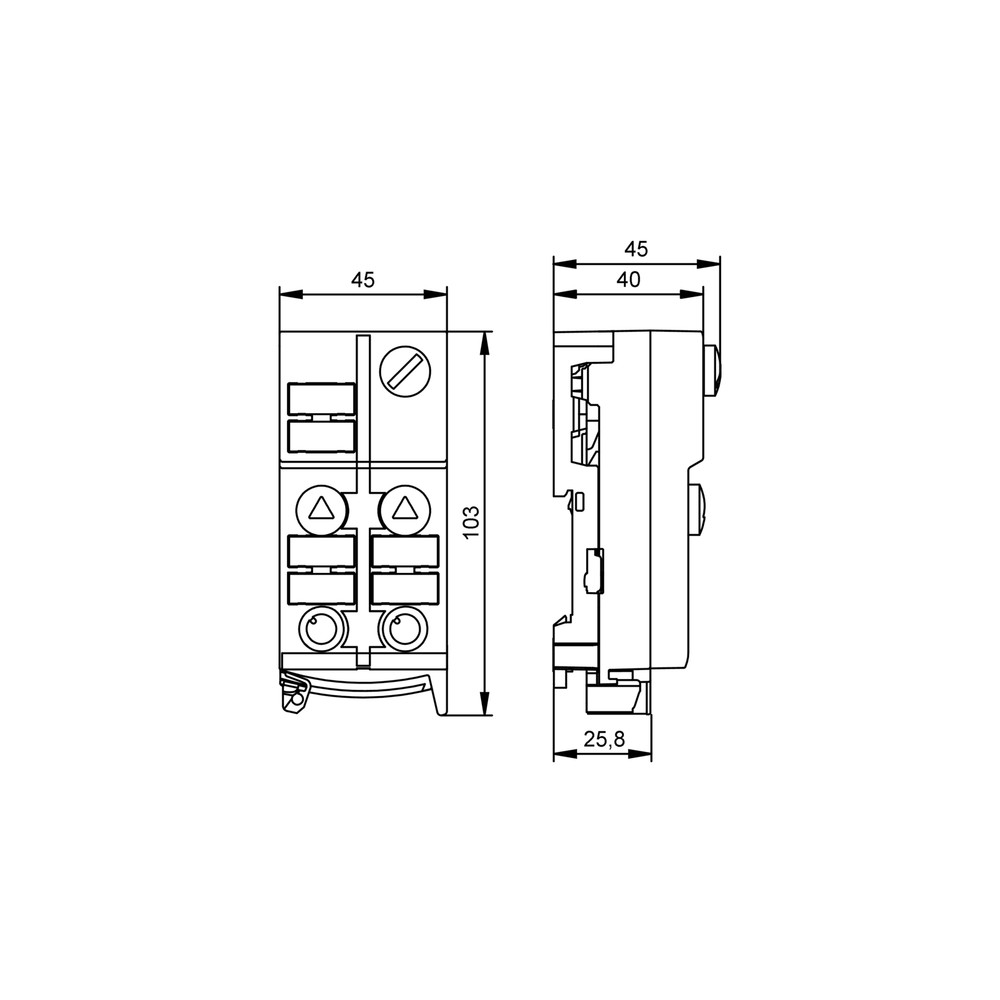

Desenho Dimensional

ACESSÓRIOS

Parte inferior indicada como material incluído.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O mestre AS-i não reconhece o módulo.	Endereçamento, perfil ou configuração da rede incompatível ou não configurada.	Verifique o endereço no soquete de endereçamento e compare o perfil, a versão e a configuração do dispositivo com o projeto do mestre.
Uma ou mais entradas não mudam de estado.	Sinal de entrada incompatível com circuito PNP, alimentação do sensor ausente ou conexão incorreta.	Confirme o tipo de saída do sensor, a alimentação pelas linhas AS-i e a ligação conforme o datasheet; meça o sinal em relação aos níveis de entrada especificados.
O módulo indica erro pelo LED vermelho.	Condição de erro no módulo, na alimentação ou na comunicação AS-i; a ficha não detalha os códigos específicos do LED.	Confira a alimentação e a conexão AS-i, observe o estado dos demais LEDs e consulte o datasheet para identificar a indicação correspondente.
O funcionamento fica intermitente após a instalação dos sensores.	Possível sobrecarga das entradas ou consumo dos sensores acima da capacidade total indicada.	Some a carga conectada e compare com o limite total de 200 mA; confirme também os requisitos de alimentação dos sensores no datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet AC5215 em português (Datasheet) Desenho em escala AC5215 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AC5215 e para que serve?

É um módulo de entrada AS-Interface ClassicLine com quatro entradas digitais PNP. Serve para integrar sinais de sensores em uma rede AS-i compatível.

Com quais versões e mestres AS-i ele pode trabalhar?

Os dados indicam AS-i 2.11 e 3.0 e perfis de mestre M2, M3 e M4. Confirme a configuração e o perfil requeridos pelo sistema antes da instalação.

O que acompanha o produto?

O cadastro informa uma peça por embalagem e identifica a parte inferior como material incluído. Não há outros acessórios incluídos especificados.

Ele serve para sensores com saída NPN?

A ficha especifica entradas digitais PNP. Não selecione o AC5215 para sinais NPN sem uma interface compatível prevista no projeto.

Posso usar este módulo fora da faixa de temperatura indicada?

A faixa de operação informada é de -25 a 70 °C. A ficha não confirma operação fora desses limites.

O mestre AS-i não reconhece o módulo; o que devo verificar antes de trocá-lo?

Confira o endereçamento pelo soquete, a versão e o perfil AS-i configurados no mestre. Verifique também a conexão do cabo plano e consulte as indicações do datasheet.

Uma entrada não responde ao sensor; o que devo checar?

Confirme que o sensor fornece sinal PNP, que está corretamente conectado e que recebe alimentação pelas linhas AS-i. Compare o sinal medido com os níveis de entrada especificados.

É melhor comprar este módulo ou escolher uma versão com mais entradas?

O AC5215 tem quatro entradas digitais PNP. Se a quantidade necessária for maior, dimensione outro módulo ou uma combinação prevista para a rede, verificando compatibilidade AS-i e capacidade elétrica.

Como devo montar e ligar o AC5215?

A montagem indicada é por cabo plano AS-i ou trilho DIN TH35. Faça as conexões de acordo com o datasheet do fabricante e confirme a pinagem antes de energizar.

Preciso de uma alternativa se a instalação não usa AS-Interface?

Sim, este modelo é identificado como módulo de entrada AS-Interface e não há outro protocolo especificado. Se o sistema não usar AS-i, selecione uma interface compatível com o protocolo existente.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Rede de comunicação industrial indicada para este módulo. (Ref.: tecnologia de comunicação AS-Interface; versões 2.11 e 3.0)

PNP

Tipo de circuito indicado para as quatro entradas digitais do AC5215. (Ref.: circuito de entrada PNP)

IP67

Grau de proteção informado para o invólucro do módulo. (Ref.: grau de proteção IP67)

Perfil AS-i

Identificação funcional usada na configuração e verificação de compatibilidade do dispositivo na rede. (Ref.: perfil S-0.A.E)

TH35

Tipo de trilho DIN indicado para montagem do módulo. (Ref.: TH35, EN 60715)
