Módulo AS-Interface IFM AC5200

Pré-visualizar: AC5200 IFM - Módulo ClassicLine AS-Interface Distribuição de tensão IP67 Montagem Rápida

AC5200 IFM - Módulo ClassicLine AS-Interface Distribuição de tensão IP67 Montagem Rápida

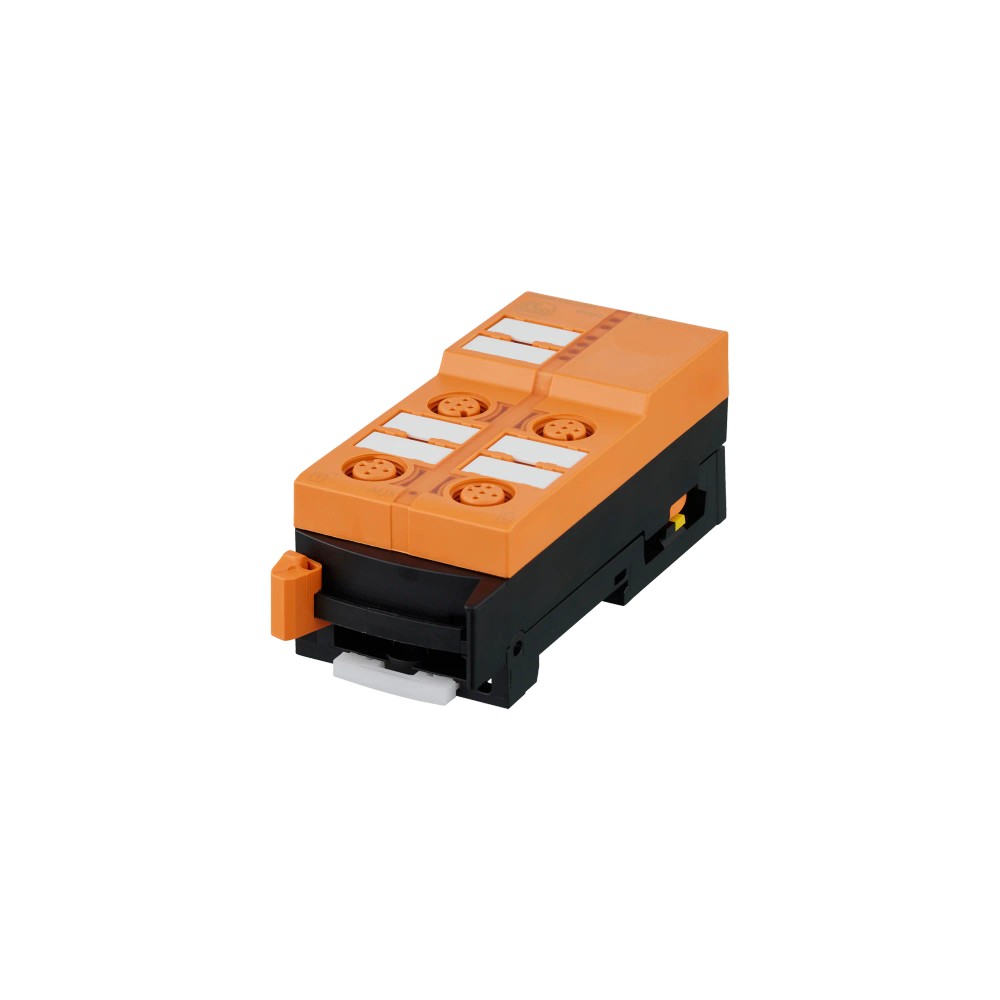

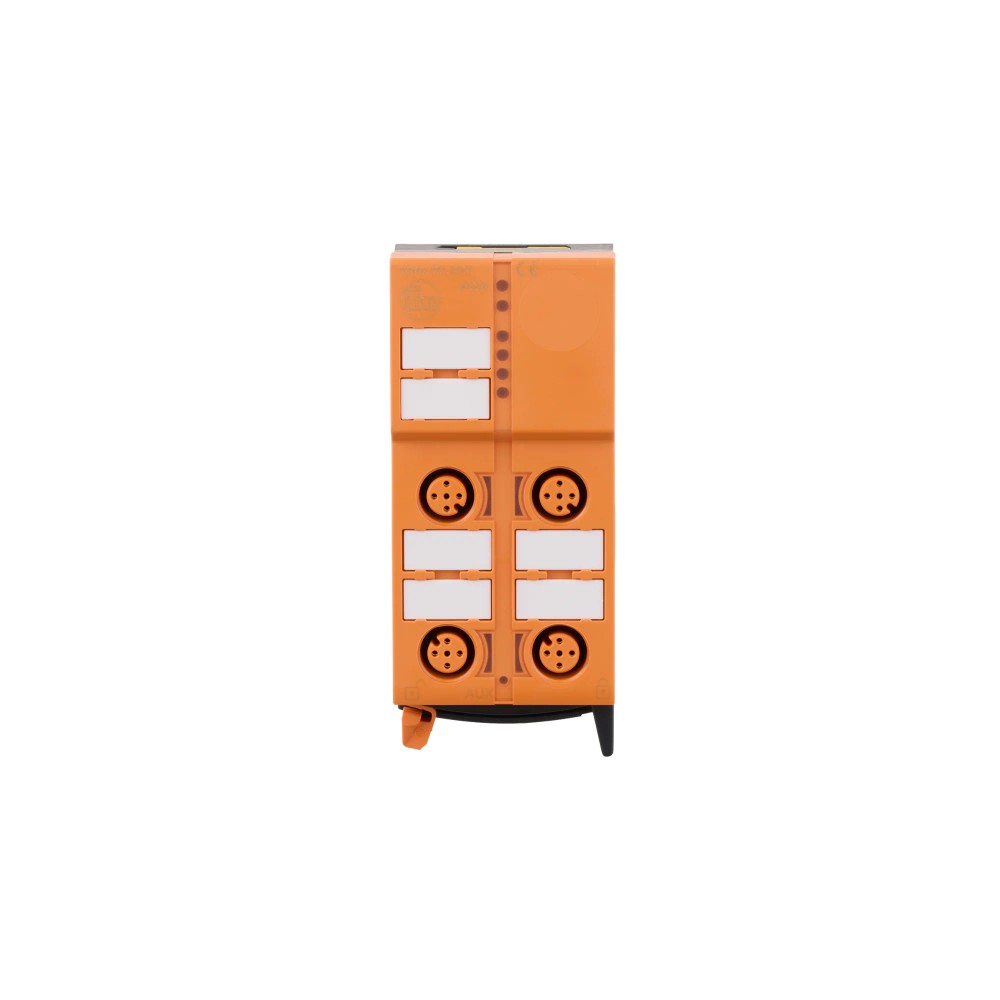

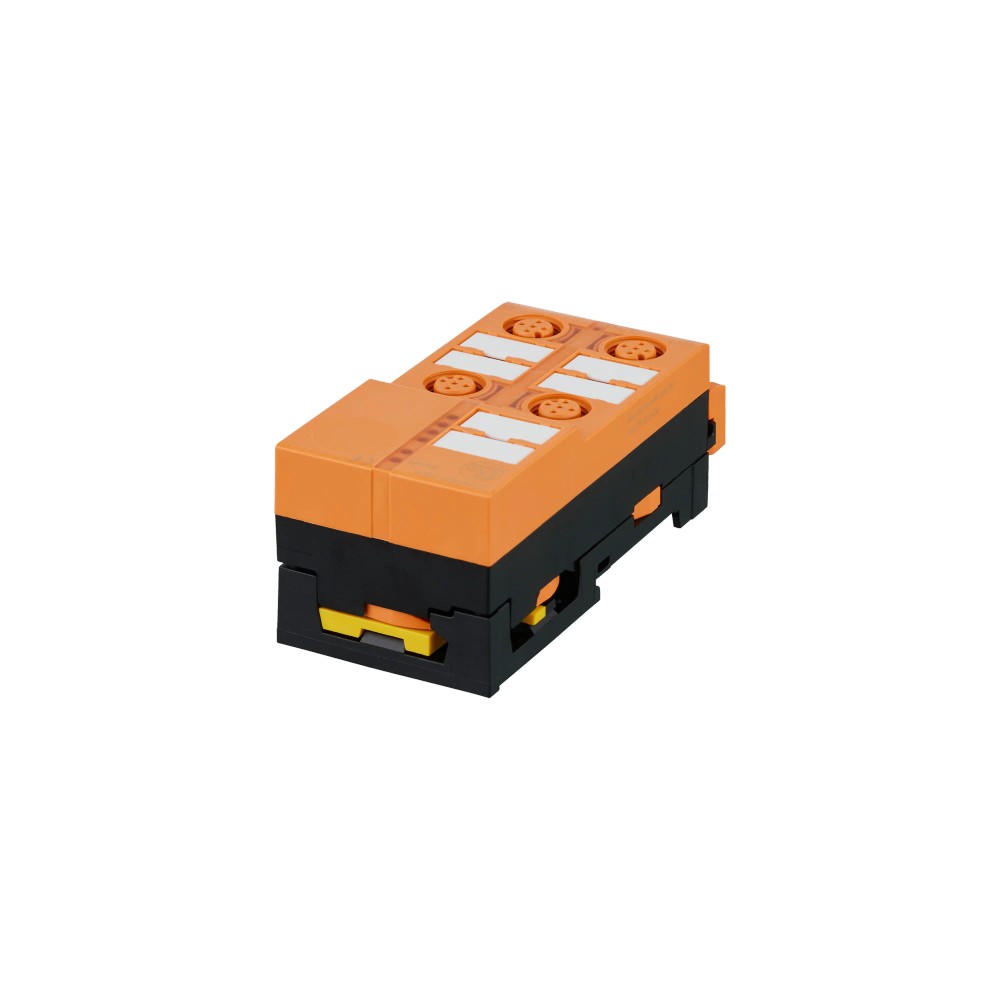

Imagem meramente ilustrativa

R$ 748,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC5200
EAN: 4021179005425
NCM do produto: 85176239

Destaques do Produto Linha ClassicLine 4SB...mais

Fechar menu

Saiba mais sobre: "AC5200 IFM - Módulo ClassicLine AS-Interface Distribuição de tensão IP67 Montagem Rápida"

Destaques do Produto

Linha

ClassicLine 4SB

Tecnologia

AS-Interface

Montagem

Rápida em cabo chato

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo ClassicLine AS-Interface com técnica de montagem rápida ifm AC5200

O Módulo ClassicLine AC5200 da IFM é um distribuidor de tensão passivo projetado para redes AS-Interface. Ele facilita a derivação de energia auxiliar em campo com montagem rápida por tecnologia de cabo chato. O dispositivo possui invólucro retangular com grau de proteção IP67, garantindo robustez e confiabilidade em ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

SKU	AC5200
Marca	IFM
Grau de Proteção	IP67
Montagem	Técnica de montagem rápida
Peso	152,5 g
Temperatura	-25 a 70 °C
Tensão AUX	15...30V DC
Material	Plástico Rígido (PA)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas AS-Interface com cabeamento chato
Aplicações de montagem descentralizada em campo (IP67)
Distribuição de tensão auxiliar (AUX) em arquiteturas AS-i

⚠ Considere outro se precisa de:

Instalação em locais com vibração mecânica extrema fora das normas DIN
Uso em sistemas com tensão nominal superior a 30V DC na linha AUX
Ambientes com temperaturas operacionais abaixo de -25°C ou acima de 70°C

APLICAÇÕES E USO

Montagem descentralizada em máquinas e instalações industriais
Distribuição de tensão de 24V DC auxiliar em redes AS-Interface
Instalações que exigem conexão rápida sem decapagem de cabos (cabo chato)

COMO ESCOLHER

Antes de comprar o Módulo ClassicLine AS-Interface com técnica de montagem rápida ifm AC5200, verifique estes pontos:

Quando escolher este produto

Selecione o AC5200 quando precisar distribuir tensão auxiliar em sistemas AS-Interface utilizando a infraestrutura de cabo chato existente.

Quando evitar

Evite se o seu sistema não utiliza cabeamento chato AS-i ou se a corrente necessária para a carga final exceder 2A por slot.

ESPECIFICAÇÕES TÉCNICAS

Geral
Tipo de dispositivo	Distribuidor de tensão passivo	Função primária do componente
Linha	ClassicLine 4SB	Série do fabricante

Dados Elétricos
Tensão de operação	26,5...31,6 DC	Faixa de tensão do barramento AS-i
Alimentação adicional	15...30 V DC	Faixa para linha AUX
Capacidade de carga	2 A por slot	Limite de corrente

Condições Ambientais e Mecânicas
Grau de Proteção	IP67	Proteção contra fluidos e poeira
Temperatura ambiente	-25...70 °C	Condições operacionais
Material	PA; CuSn6	Invólucro e contatos

COMPATIBILIDADE

Comunicação

• AS-Interface

Conexões

Elétrica 4 conectores M12 (codificação A)

Processo Técnica de montagem rápida (contatos vampiro)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes AS-i baseadas em cabo chato	✓	Desenvolvido especificamente para conexão direta com esta topologia.
Ambientes corrosivos ou com alta umidade	✓	Proteção IP67 permite operação em condições severas.
Necessidade de corrente > 2A por slot	✗	O módulo possui limitação física de 2A por slot para proteção dos contatos.

INSTALAÇÃO

Como instalar o Módulo ClassicLine AS-Interface com técnica de montagem rápida ifm AC5200

Certifique-se de que o sistema esteja desenergizado.
Posicione o cabo chato AS-i no trilho inferior do módulo.
Alinhe o módulo corretamente sobre o cabo.
Pressione a parte superior contra a inferior até ouvir o clique de travamento.
Verifique se a vedação de IP67 está corretamente assentada.
Conecte os dispositivos periféricos aos conectores M12 codificação A.

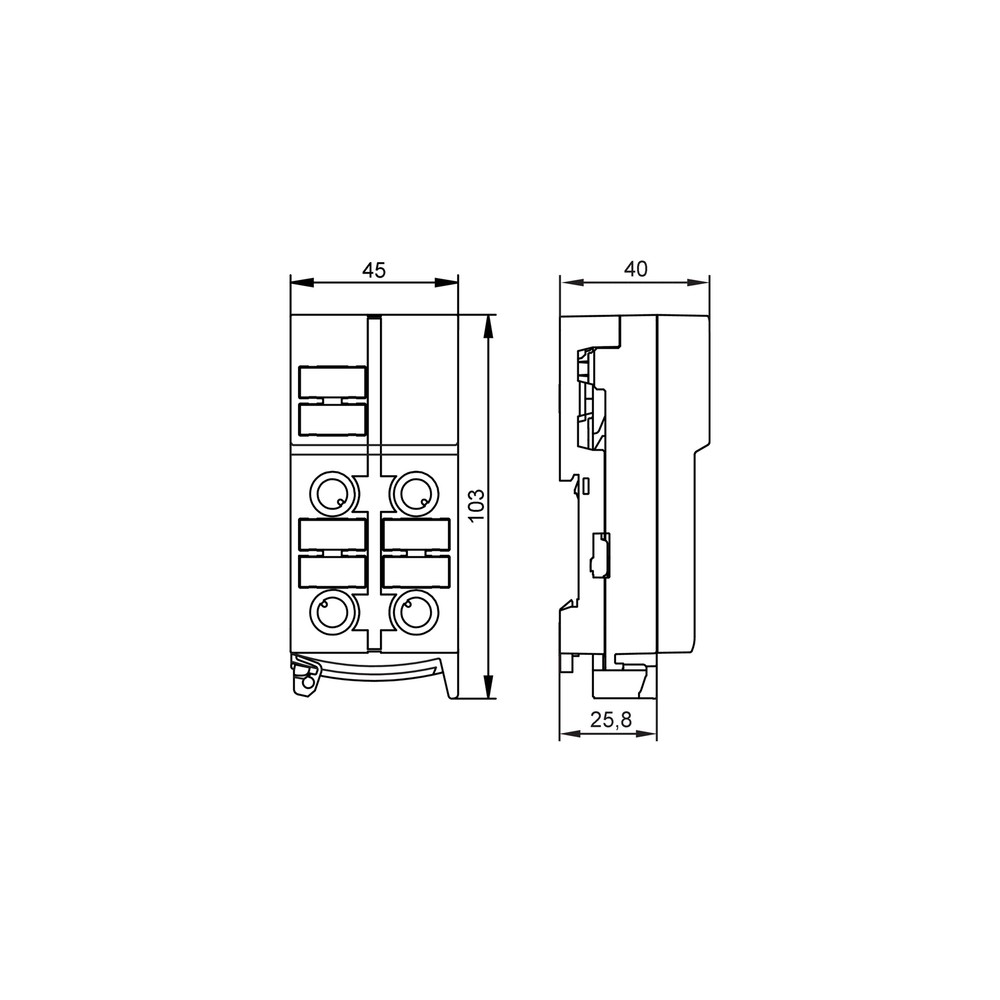

Desenho Dimensional

ACESSÓRIOS

Tampa de proteção M12 (E73004)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LEDs apagados ou falta de tensão no slot	Mau contato nos pinos perfurantes	Verificar se o cabo chato está corretamente inserido e o módulo travado
Dispositivo conectado ao módulo não liga	Tensão auxiliar (AUX) ausente	Medir a tensão no barramento AUX na fonte de alimentação
Curto-circuito ou erro de sistema na rede AS-i	Polaridade invertida no cabo chato	Conferir a orientação do cabo chato conforme as marcas no módulo
Queda de tensão intermitente	Sobrecarga de corrente no slot	Verificar se a corrente de carga excede o limite de 2A por slot

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico AC5200 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o módulo IFM AC5200?

Este módulo é um distribuidor de tensão passivo da linha ClassicLine, projetado para redes AS-Interface com montagem rápida.

O que acompanha o módulo na embalagem?

Ele acompanha a parte inferior do invólucro para fixação, sendo necessário adquirir separadamente a tampa de proteção M12 (código E73004) se necessário.

Existe alguma restrição de temperatura para este produto?

O módulo não deve ser instalado em ambientes com temperaturas superiores a 70°C ou inferiores a -25°C, pois estas condições excedem a faixa especificada.

Posso usar este módulo como substituto para um CLP ou módulo de entrada/saída?

Não, este modelo é um distribuidor passivo sem inteligência lógica interna, não sendo adequado para substituir módulos de I/O digitais ou analógicos ativos.

O que verificar quando o sistema apresenta erro de conexão no módulo?

A falha de comunicação na rede pode indicar mau contato no cabo chato AS-i ou inversão de polaridade, exigindo verificação física da conexão de perfuração (técnica de montagem).

Como diagnosticar falta de alimentação nos conectores?

Se os LEDs indicadores não acendem, verifique a presença de tensão de 26,5...31,6V DC no barramento AS-i e 15...30V DC na linha AUX conforme a medição do multímetro.

Este módulo é superior a um módulo com I/O integrado?

A escolha entre este modelo e um módulo ativo depende se você precisa apenas distribuir energia (passivo) ou se precisa monitorar e controlar atuadores/sensores (ativo).

Este modelo é compatível com montagem em painel sem uso de cabo chato?

O modelo AC5200 é específico para montagem rápida em cabo chato; modelos de gabinete padrão para trilho DIN sem necessidade de cabo chato não são intercambiáveis diretamente.

Qual o cuidado principal na montagem deste módulo?

A instalação exige que o cabo chato AS-i esteja devidamente posicionado no canal inferior; feche o módulo pressionando até ouvir o travamento mecânico garantindo a perfuração do cabo.

Como este módulo garante a proteção em ambientes industriais?

O módulo possui grau de proteção IP67, o que assegura estanqueidade contra imersão temporária e proteção contra poeira, sendo ideal para montagem descentralizada em campo.

GLOSSÁRIO TÉCNICO

AS-Interface

Padrão de rede industrial para atuadores e sensores de nível de campo. (Ref.: Tecnologia de comunicação)

IP67

Grau de proteção contra entrada de poeira e efeitos de imersão temporária em água. (Ref.: Proteção)

Técnica de montagem rápida

Método de conexão que utiliza contatos vampiro para perfurar o cabo chato sem necessidade de decapagem. (Ref.: Técnica de montagem)

Cabo Chato

Tipo de cabo estruturado para redes AS-i que permite a derivação de energia e dados. (Ref.: Conexão do módulo)

AUX

Alimentação de tensão externa adicional para dispositivos periféricos no sistema AS-i. (Ref.: Alimentação de tensão adicional)
