Módulo AS-Interface Seguro IFM AC508S

Pré-visualizar: AC508S IFM - Módulo AS-Interface Seguro Segurança no trabalho ClassicLine 2 Entradas

AC508S IFM - Módulo AS-Interface Seguro Segurança no trabalho ClassicLine 2 Entradas

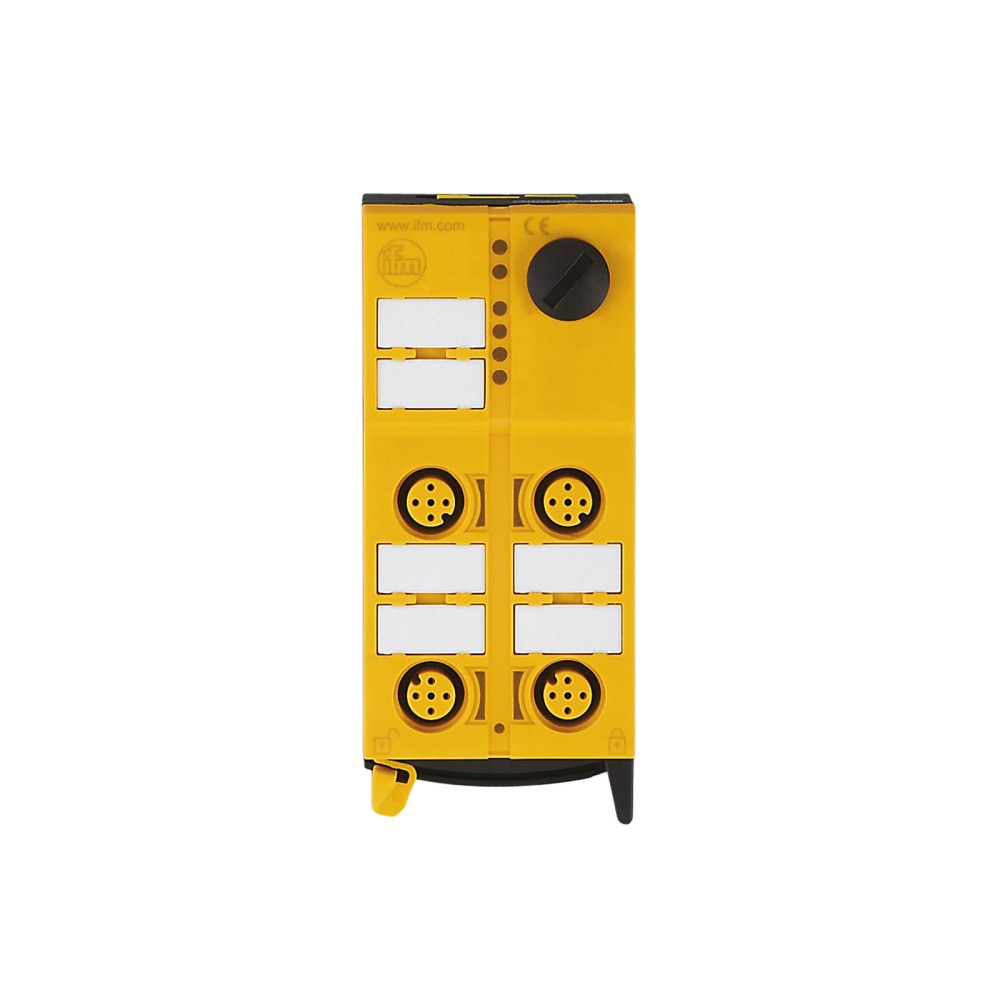

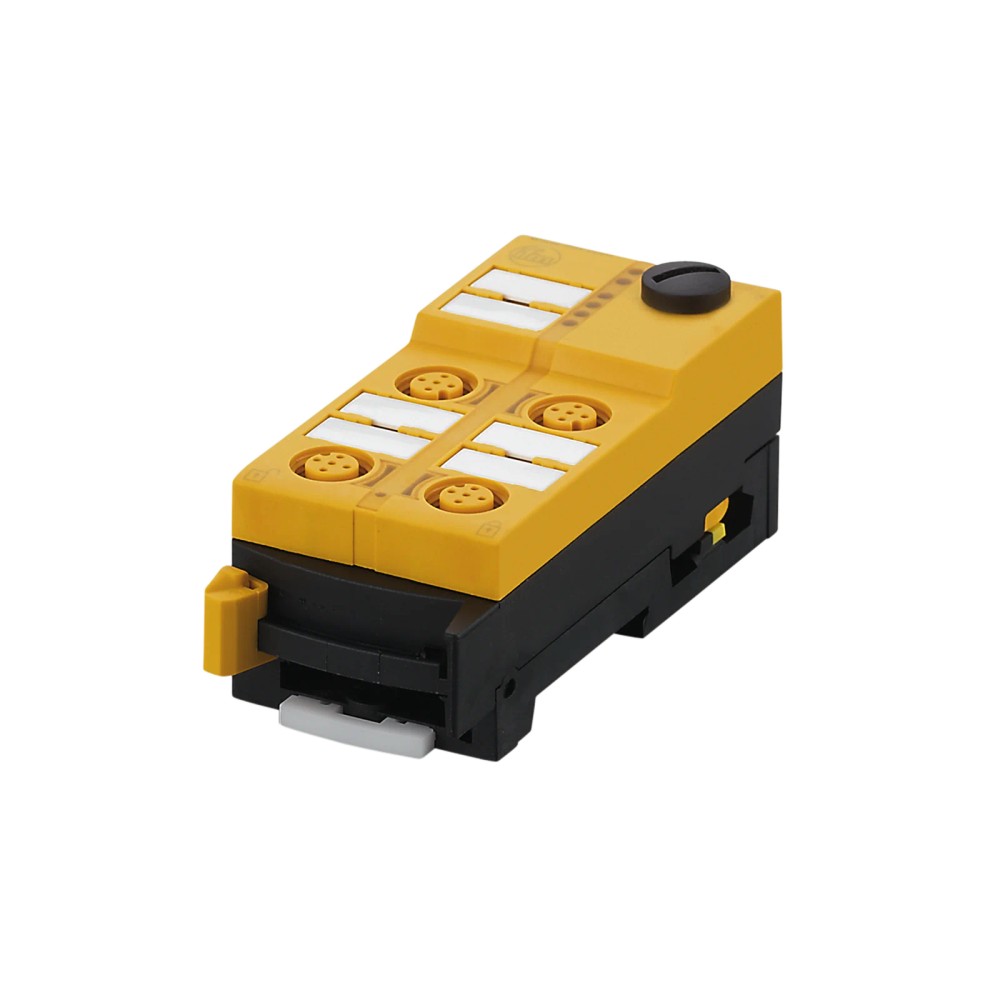

Imagem meramente ilustrativa

R$ 2.257,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC508S
EAN: 4021179290036
NCM do produto: 85176239

Destaques do Produto Entradas de segurança...mais

Fechar menu

Saiba mais sobre: "AC508S IFM - Módulo AS-Interface Seguro Segurança no trabalho ClassicLine 2 Entradas"

Destaques do Produto

Entradas de segurança

2 entradas digitais

Saídas digitais

2 saídas; carga máxima de 500 mA por saída

Perfil AS-i

S-7.B.E

Versões AS-i

2.11 e 3.0

Conexão

Cabo plano AS-i de conexão direta

Proteção do invólucro

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM AC508S — Módulo ClassicLine seguro de AS-Interface, 2 entradas digitais de segurança e 2 saídas digitais

O AC508S é um módulo seguro ClassicLine para sistemas AS-Interface Safety at Work, destinado à integração de sinais de segurança e saídas digitais. Possui 2 entradas de segurança e 2 saídas digitais, com classificação até ISO 13849-1 categoria 4, PL e e IEC 61508 SIL 3. A conexão é feita por cabo plano AS-i, com montagem rápida e grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	AC508S
Tecnologia	AS-Interface Safety at Work
Entradas digitais	2 entradas de segurança
Saídas digitais	2
Classificação de segurança	ISO 13849-1 categoria 4, PL e; IEC 61508 SIL 3
Conexão do módulo	Cabo chato AS-i
Grau de proteção	IP 67
Alimentação adicional AUX	19,2...28,8 V DC
Dimensões	103 x 45 x 44,7 mm
Temperatura ambiente	-25...55 °C; com saídas comutadas: -25...40 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas AS-i Safety at Work que requeiram 2 entradas de segurança e 2 saídas digitais.
Instalações que utilizem perfil AS-i S-7.B.E e versões AS-i 2.11 ou 3.0, com mestre compatível.
Montagem em cabo plano AS-i com técnica de conexão direta e instalação em trilho TH35 conforme EN 60715, quando aplicável.
Aplicações em que sejam requeridas as classificações declaradas ISO 13849-1 categoria 4, PL e ou IEC 61508 SIL 3, observadas as condições do sistema completo.

⚠ Considere outro se precisa de:

Não selecionar para redes sem AS-Interface Safety at Work ou sem compatibilidade com o perfil S-7.B.E.
Não utilizar a saída acima da carga máxima especificada de 500 mA por saída.
Não operar com saídas comutadas fora da faixa ambiente declarada de -25...40 °C.
Não presumir que o módulo substitui a avaliação de segurança do sistema completo ou a compatibilidade do mestre AS-i.

APLICAÇÕES E USO

Uso comprovado pela ficha: integração de sinais em sistemas AS-i Safety at Work, com duas entradas de segurança e duas saídas digitais.
Aplicação em rede AS-i nas versões 2.11 ou 3.0, com perfil S-7.B.E e mestre de perfil M3 ou M4, após validação da configuração do sistema.
Instalação em ambiente dentro da faixa de -25...55 °C; quando as saídas estiverem comutadas, a faixa indicada é -25...40 °C.
Uso com alimentação adicional AUX de 19,2...28,8 V DC e carga limitada a 500 mA por saída.
Possibilidade de montagem em cabo plano AS-i de conexão direta e em trilho TH35 conforme EN 60715, conforme a configuração da instalação. A aplicação específica deve ser validada pelo projeto de segurança e pelo datasheet.

COMO ESCOLHER

Antes de comprar o IFM AC508S — Módulo ClassicLine seguro de AS-Interface, 2 entradas digitais de segurança e 2 saídas digitais, verifique estes pontos:

Escolha o AC508S quando

A aplicação exigir duas entradas de segurança e duas saídas digitais em AS-i Safety at Work, com perfil S-7.B.E, cabo plano de conexão direta e compatibilidade com AS-i 2.11 ou 3.0.

Verifique outra configuração quando

A quantidade de entradas ou saídas, o perfil AS-i, a versão da rede ou o tipo de conexão requerido diferir dos dados declarados para o AC508S. Compare os requisitos do mestre, da alimentação AUX e da carga das saídas antes da seleção.

Considere os limites operacionais

A alimentação AUX deve estar entre 19,2 e 28,8 V DC; cada saída admite até 500 mA. Com saídas comutadas, a temperatura ambiente especificada é de -25 a 40 °C.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm electronic	Marca indicada na ficha do produto.
Modelo	AC508S	Código do produto.
Tipo de produto	Módulo ClassicLine seguro de AS-Interface com técnica de montagem rápida	Descrição do tipo de produto.
Aplicação	AS-i Safety at Work (segurança no trabalho)	Aplicação declarada.
Funcionalidade	Módulo de entrada/saída AS-i seguro	Função indicada nos dados do anúncio.

Comunicação AS-Interface
Tecnologia	AS-Interface Safety at Work	Tecnologia de comunicação declarada.
Perfil AS-i	S-7.B.E	Perfil declarado do módulo.
Versão AS-i	2.11; 3.0	Versões AS-i indicadas.
Código ID da AS-i	B.E hex	Identificação do módulo na rede.
Configuração da AS-i E/S	7 hex	Código de configuração declarado.
Perfil mestre AS-i	M3; M4	Perfis de mestre indicados como compatíveis.
Certificado AS-i	126301	Número de certificado informado na ficha.
Modo de endereçamento ampliado	Não	O modo de endereçamento ampliado não está disponível.
Endereçamento AS-i	Soquete de endereçamento	Método de endereçamento informado.
Watchdog integrado	Sim	A ficha declara watchdog integrado.

Segurança funcional
Classificação de segurança	ISO 13849-1 categoria 4, PL e; IEC 61508 SIL 3	Classificações declaradas para o módulo; a avaliação da aplicação considera o sistema completo.
PFH	2,33E-11 1/h	Valor de probabilidade de falha perigosa por hora informado.
Vida útil TM	20 anos	Tempo de missão declarado.

Entradas digitais
Quantidade de entradas digitais	2 (2 x entradas de segurança)	Quantidade e função especificadas.
Circuito de entrada	PNP	Tipo de circuito das entradas digitais.
Alimentação dos sensores	AUX	Fonte de alimentação indicada para os sensores das entradas.
Corrente de entrada Low	< 2 mA	Valor declarado para o estado Low.
Corrente de entrada High	> 6 mA	Valor declarado para o estado High.
Nível de comutação Low	< 5 V	Limite de nível para Low.
Nível de comutação High	> 13 V	Limite de nível para High.
Limitação da corrente de entrada	8 mA	Valor de limitação informado.
Capacidade de carga máxima das entradas totais	2000 mA	Capacidade máxima total declarada.
Resistência à sobrecarga das entradas digitais	Sim	Proteção declarada para as entradas.

Saídas digitais
Quantidade de saídas digitais	2	Número de saídas declarado.
Sinal de saída	Sinal de comutação	Tipo de sinal informado.
Alimentação dos atuadores	AUX	Fonte declarada para os atuadores das saídas.
Carga máxima por saída	500 mA	Limite de carga individual informado.
Proteção contra curto-circuitos	Sim	Proteção declarada para as saídas.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.

Alimentação e dados elétricos
Tensão de operação AS-i	26,5...31,6 V DC	Faixa de tensão operacional especificada; supply class 2 conforme cULus.
Alimentação de tensão adicional AUX	19,2...28,8 V DC	Faixa da alimentação adicional.
Fontes de alimentação	19,2...28,8 V	Valor informado para as fontes de alimentação.
Consumo máximo de corrente da interface AS	35 mA	Consumo máximo declarado na interface AS.
Consumo máximo por meio da alimentação adicional	3000 mA	Valor máximo AUX para SELV/PELV.
Capacidade de carga máxima das entradas totais	2000 mA	Limite total informado para as entradas.
Proteção contra inversão de polaridade	Sim	Proteção declarada.
Separação elétrica	Não	A ficha indica que não há separação elétrica.
Classe de proteção	III	Classe de proteção declarada.

Conexões e montagem
Conexão do módulo	Cabo chato AS-i	Tipo de conexão informado.
Tipo de montagem	Cabo plano AS-i de conexão direta; montagem segundo as normas DIN; TH35 (EN 60715)	Opções de montagem descritas na ficha.
Método de montagem	Técnica de montagem rápida	Método indicado nos dados do anúncio.
Modelo de invólucro/montagem	Invólucro para montagem de acordo com as normas DIN	Descrição da configuração mecânica.
Material incluído	Parte inferior	Componente indicado como incluído.

Condições ambientais e proteção
Grau de proteção	IP 67	Grau de proteção declarado.
Temperatura ambiente	-25...55 °C; com saídas comutadas: -25...40 °C	Faixas de temperatura especificadas conforme a condição das saídas.
Umidade relativa máxima do ar	95 %	Limite máximo informado.
Altura máxima acima do nível do mar	2000 m	Limite de altitude declarado.
Grau de sujidade	2	Grau de poluição indicado.
Normas EMC	EN 62026-2; EN 61326-3-1	Normas EMC listadas na ficha.
Resistência a choques	EN 60068-2-27	Norma de referência declarada.
Resistência a vibrações	EN 60068-2-6	Norma de referência declarada.

Dados mecânicos e materiais
Dimensões	103 x 45 x 44,7 mm	Dimensões externas informadas.
Formato do invólucro	Retangular	Geometria declarada.
Material do invólucro	PA	Material informado para o invólucro.
Material dos contatos vampiro	CuSn6 revestido de níquel e de estanho	Materiais e revestimentos dos contatos indicados.
Peso	315,65 g	Massa indicada nos dados do produto.

Display e diagnóstico visual
LED de operação	1 x LED verde	Indicação visual de operação.
LED de erro	1 x LED vermelho	Indicação visual de erro.
LED de status de chaveamento	1 x LED amarelo	Indicação visual do estado de chaveamento.
LED de alarme	1 x LED vermelho	Indicação visual de alarme.

Acessórios e fornecimento
Acessório opcional: cabo de endereçamento	E70213	Acessório opcional listado; não indicado como incluso.
Acessório opcional: tampa de proteção	M12, E73004	Acessório opcional listado; não indicado como incluso.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Identificação e documentação
SKU / Part number	AC508S	Código comercial do produto.
GTIN	4021179290036	Identificador global do produto.
NCM	8517.62.39	Classificação fiscal informada no contexto.

COMPATIBILIDADE

Comunicação

• AS-Interface Safety at Work; perfil S-7.B.E; versões AS-i 2.11 e 3.0; perfis de mestre M3 e M4; configuração AS-i E/S 7 hex; código ID B.E hex.

Conexões

Elétrica Conexão do módulo por cabo plano AS-i. Alimentação adicional AUX de 19,2...28,8 V DC; alimentação dos sensores das entradas e dos atuadores das saídas por AUX. Entradas digitais PNP. Tensão de operação AS-i de 26,5...31,6 V DC. Carga máxima de 500 mA por saída.

Processo Não aplicável como conexão de processo; trata-se de um módulo de E/S para rede AS-Interface. Montagem por cabo plano AS-i e, conforme a instalação, em trilho TH35 (EN 60715).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-i Safety at Work com perfil S-7.B.E e mestre compatível M3 ou M4	✓	O perfil S-7.B.E e os perfis de mestre M3 e M4 estão declarados para o módulo; confirme a configuração da rede.
Sistema que exige 2 entradas de segurança e 2 saídas digitais	✓	A configuração declarada inclui duas entradas de segurança e duas saídas digitais.
Aplicação que exige mais de 500 mA em uma saída	✗	A carga máxima declarada é 500 mA por saída.
Instalação com alimentação AUX fora de 19,2...28,8 V DC	✗	A faixa especificada para a alimentação adicional AUX é 19,2...28,8 V DC.
Operação com saídas comutadas em temperatura ambiente acima de 40 °C	✗	Para saídas comutadas, a faixa ambiente indicada é de -25...40 °C.
Instalação que requer montagem em trilho TH35 conforme EN 60715	✓	A montagem TH35 (EN 60715) está indicada entre os tipos de montagem.

INSTALAÇÃO

Como instalar o IFM AC508S — Módulo ClassicLine seguro de AS-Interface, 2 entradas digitais de segurança e 2 saídas digitais

Confirme no projeto a compatibilidade do mestre AS-i, do perfil S-7.B.E e da versão AS-i utilizada.
Desenergize e bloqueie a alimentação do sistema antes de instalar ou conectar o módulo.
Instale o módulo no cabo plano AS-i conforme a técnica de montagem rápida e as instruções do fabricante.
Se aplicável, fixe o módulo em trilho TH35 (EN 60715), verificando o encaixe mecânico.
Conecte sensores e atuadores às entradas e saídas correspondentes e confirme a alimentação AUX dentro da faixa especificada.
Energize o sistema e verifique os LEDs de operação, erro, chaveamento e alarme; valide a função de segurança conforme o procedimento do sistema.

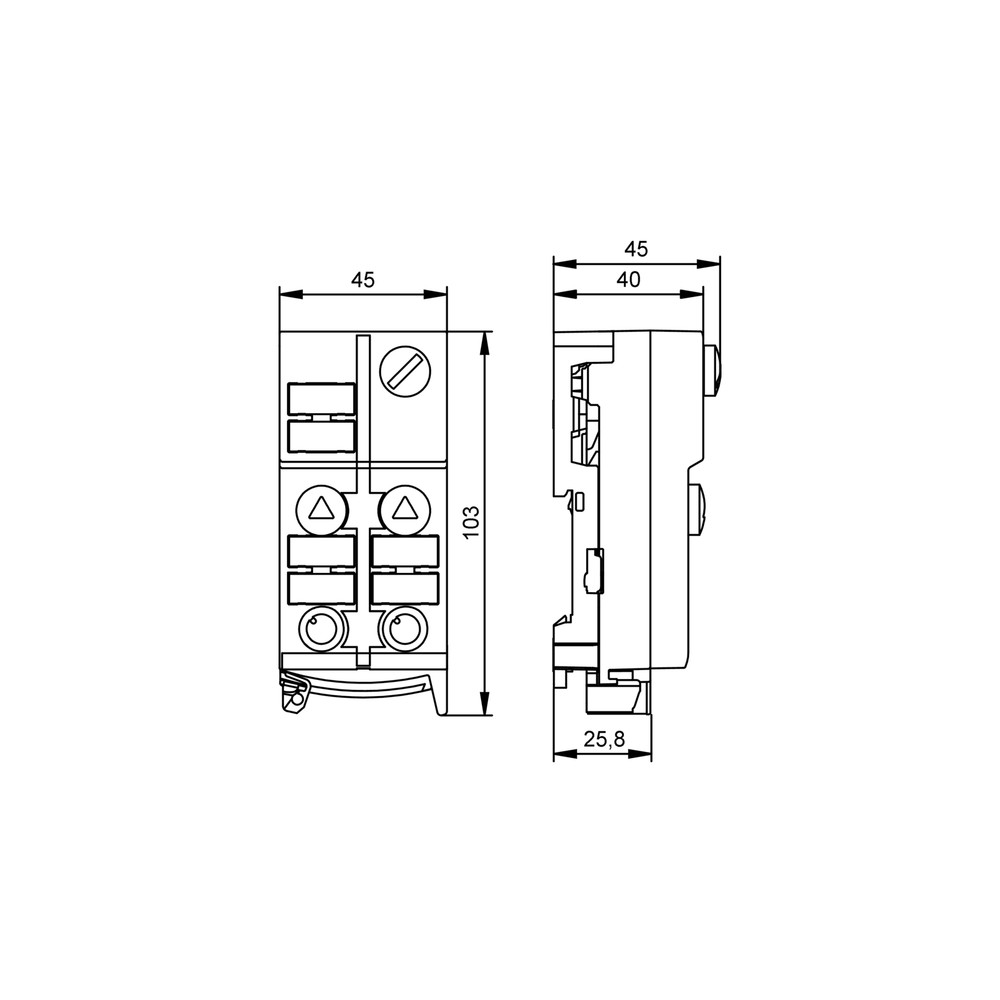

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Módulo não aparece ou não comunica na rede AS-i.	Perfil, endereço, conexão ao cabo plano ou configuração do mestre não corresponde à configuração do módulo.	Verifique a conexão física, o endereçamento no soquete e a configuração da rede; confira perfil S-7.B.E, versão AS-i e perfil do mestre.
Entrada de segurança não muda de estado.	Sinal PNP ausente ou fora dos níveis de comutação especificados, ou alimentação AUX indisponível.	Meça a alimentação AUX e confira o sinal na entrada: Low < 5 V e High > 13 V; verifique também os valores de corrente Low e High indicados na ficha.
Saída não aciona o atuador ou desarma sob carga.	Carga acima de 500 mA por saída, alimentação AUX inadequada ou proteção contra sobrecarga/curto-circuito atuada.	Meça a corrente de carga e a tensão AUX; inspecione o circuito por curto-circuito e confirme a temperatura ambiente aplicável à operação das saídas.
LED vermelho de erro ou alarme aceso.	Condição de erro ou alarme no módulo ou no circuito conectado; a ficha não associa um código específico a cada condição.	Observe os LEDs de status, confira alimentação, cabos, sensores e atuadores e consulte o datasheet e o diagnóstico do mestre AS-i antes de substituir o módulo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC508S em português (Datasheet) Desenho em escala AC508S (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AC508S e para que serve?

É um módulo ClassicLine seguro de AS-Interface Safety at Work. Integra duas entradas de segurança e duas saídas digitais em uma rede AS-i compatível.

Com quais versões e perfis AS-i ele é compatível?

A ficha informa AS-i 2.11 e 3.0, perfil S-7.B.E e perfis de mestre M3 e M4. Confirme também a configuração e o endereçamento do sistema.

O que acompanha o AC508S?

A ficha informa uma peça por embalagem e lista a parte inferior como material incluído. Os cabos de endereçamento E70213 e a tampa de proteção E73004 são opcionais, não itens confirmados como inclusos.

Posso usar este módulo em uma rede que não seja AS-Interface Safety at Work?

A aplicação declarada é AS-i Safety at Work. A ficha não confirma compatibilidade com outras tecnologias de rede.

Ele serve para uma saída que consome mais de 500 mA?

Não para uma carga acima do limite especificado por saída: a ficha declara máximo de 500 mA por saída. Verifique a corrente do atuador antes da seleção.

O módulo não comunica com o mestre; o que devo verificar antes de trocar?

Confira primeiro o cabo plano, o endereçamento, o perfil S-7.B.E, a versão AS-i e a configuração do mestre. A ficha indica suporte aos perfis de mestre M3 e M4.

Uma entrada não reconhece o sensor; qual é a causa provável?

Verifique se o circuito do sensor é PNP, se há alimentação AUX e se os níveis do sinal correspondem aos limites declarados. Confira também conexões e indicação dos LEDs.

Como escolher entre o AC508S e outro módulo AS-i?

Escolha o AC508S quando a configuração necessária for de duas entradas de segurança e duas saídas digitais, com perfil S-7.B.E e versões AS-i 2.11 ou 3.0. Para outra quantidade de canais, perfil ou conexão, compare a ficha da alternativa.

Como faço a montagem e o endereçamento?

A conexão é por cabo plano AS-i com técnica de montagem rápida, e o endereçamento é feito por soquete de endereçamento. Para detalhes de instalação, siga a folha de dados do fabricante.

O módulo pode operar com as saídas comutadas acima de 40 °C?

A ficha especifica -25...40 °C quando as saídas estão comutadas. Para outras condições, consulte a folha de dados e valide a aplicação.

GLOSSÁRIO TÉCNICO

AS-i Safety at Work

Tecnologia AS-Interface indicada para integrar sinais relacionados à segurança no sistema.

Perfil S-7.B.E

Identificação de perfil AS-i declarada para configuração e reconhecimento do módulo na rede.

PL e

Nível de desempenho declarado segundo a classificação de segurança ISO 13849-1.

SIL 3

Nível de integridade de segurança declarado segundo a IEC 61508.

AUX

Alimentação adicional indicada para sensores das entradas e atuadores das saídas.

Ligações relacionadas com "AC508S IFM - Módulo AS-Interface Seguro Segurança no trabalho ClassicLine 2 Entradas"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "AC508S IFM - Módulo AS-Interface Seguro Segurança no trabalho ClassicLine 2 Entradas"

Para avaliar, preencha:

Ligações relacionadas com
