Peça Inferior para Módulo AS-Interface ifm AC5003

Pré-visualizar: AC5003 IFM - Peça Inferior para Módulo AS-Interface Montagem de Cabo Chato AS-i ifm IP67

AC5003 IFM - Peça Inferior para Módulo AS-Interface Montagem de Cabo Chato AS-i ifm IP67

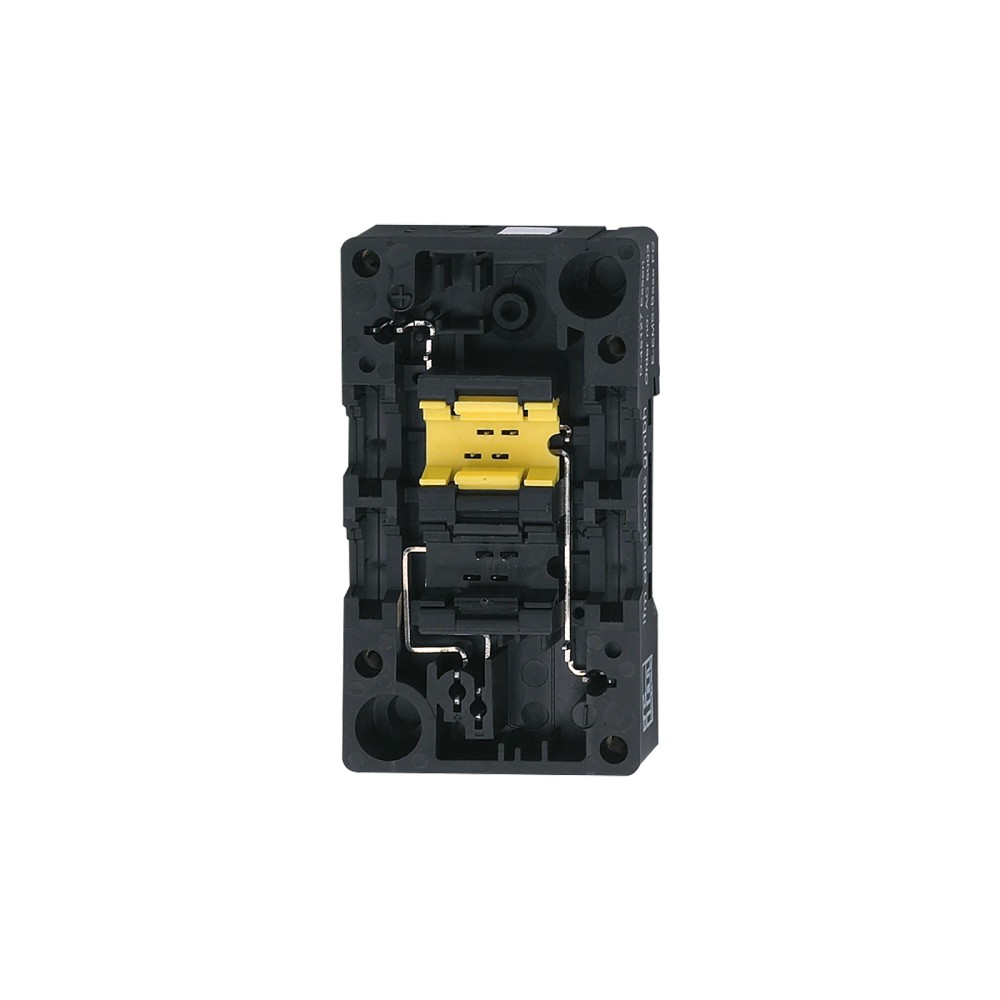

Imagem meramente ilustrativa

R$ 221,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC5003
EAN: 4021179005241
NCM do produto: 85366990

Destaques do Produto Aplicação Módulo...mais

Fechar menu

Saiba mais sobre: "AC5003 IFM - Peça Inferior para Módulo AS-Interface Montagem de Cabo Chato AS-i ifm IP67"

Destaques do Produto

Aplicação

Módulo AS-Interface

Tipo de peça

Peça inferior

Conexão

Cabo chato AS-i por pinos de contato

Tensão de operação

26,5...31,6 V DC

Dimensões

45 × 80 × 20 mm

Proteção

Conferir a combinação com a parte superior; a ficha indica IP 20, IP 65 ou IP 67 conforme a parte utilizada

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Peça inferior para módulo AS-Interface ifm AC5003, para montagem de cabo chato AS-i

A ifm AC5003 é uma peça inferior para módulo AS-Interface, com pinos de contato e técnica de montagem para cabo chato AS-i. É destinada à montagem com uma parte superior de módulo compatível, que não está identificada como inclusa nos dados disponíveis. Suas dimensões são 45 × 80 × 20 mm; a ficha também informa tensão de operação de 26,5 a 31,6 V DC e proteção que depende da parte superior utilizada.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de componente	Peça inferior para módulo AS-Interface
Marca e modelo	ifm AC5003
Conexão	Pinos de contato para cabo chato AS-i
Dimensões	45 × 80 × 20 mm
Invólucro	Retangular, em PBT
Proteção	IP 67; depende da parte superior utilizada: IP 20, IP 65 ou IP 67
Tensão de operação	26,5...31,6 V DC
Alimentação de tensão adicional	24 V DC
Temperatura ambiente	-25...85 °C
Aprovação e poder de corte	cULus; < 2 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens de módulo AS-Interface que especificam a peça inferior AC5003 e cabo chato AS-i.
Aplicações em que as dimensões de 45 × 80 × 20 mm e a faixa de temperatura ambiente de -25...85 °C atendam ao projeto.
Instalações em que a tensão de operação esteja na faixa indicada e a proteção seja confirmada para a parte superior utilizada.

⚠ Considere outro se precisa de:

Não especificar como módulo AS-i completo sem confirmar a parte superior: os dados descrevem uma peça inferior.
Não presumir proteção IP 67 para qualquer conjunto; a ficha condiciona o grau de proteção à parte superior utilizada.
Não aplicar fora dos limites elétricos ou ambientais declarados sem validação na documentação oficial.

APLICAÇÕES E USO

Aplicação declarada: montagem como peça inferior de um módulo AS-Interface com cabo chato AS-i, utilizando os pinos de contato indicados.
Possibilidade de uso em montagem DIN ou em painel, conforme os dados de montagem; a adequação depende do arranjo mecânico e da parte superior escolhida.
Para operação em campo, considerar a faixa ambiente declarada de -25...85 °C e confirmar o grau de proteção do conjunto montado. A descrição não especifica um cenário industrial mais particular.

COMO ESCOLHER

Antes de comprar o Peça inferior para módulo AS-Interface ifm AC5003, para montagem de cabo chato AS-i, verifique estes pontos:

Escolha a AC5003 quando

O projeto exigir especificamente uma peça inferior para módulo AS-Interface com conexão por pinos de contato para cabo chato AS-i, dimensões de 45 × 80 × 20 mm e condições elétricas e ambientais compatíveis com os dados da ficha.

Verifique antes de fechar a seleção

Confirme o modelo da parte superior do módulo e o grau de proteção obtido no conjunto. Se a necessidade for de um módulo completo, de outra conexão ou de uma proteção definida sem a combinação das partes, consulte a documentação oficial para selecionar a configuração apropriada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm (ifm electronic)	Identificação do fabricante na ficha.
Modelo / SKU / Part Number	AC5003	Código de identificação do produto.
GTIN	4021179005241	Identificador comercial informado.
Tipo de produto	Peça inferior para módulo AS-Interface	Componente inferior; não descrito como módulo completo.
Função elétrica	AS-i	Função elétrica indicada para o produto.
Especificações declaradas	AS-i; terminais	Descrição resumida dos elementos e da função.

Conexão e montagem
Tipo de conexão	Pinos de contato para cabo chato AS-i	Conexão declarada; confirmar a parte superior utilizada no conjunto.
Técnica de montagem	Técnica rápida de montagem para cabo chato AS-i	Característica de montagem descrita no catálogo.
Tipo de montagem	Montagem segundo as normas DIN e em painel	Opções de montagem informadas na ficha; conferir o arranjo mecânico do projeto.

Dados elétricos
Tensão de operação	26,5...31,6 V DC	Faixa declarada para operação.
Alimentação de tensão adicional	24 V DC	Valor informado para alimentação adicional.
Poder de corte	< 2 A	Limite declarado; não exceder a especificação aplicável ao conjunto.

Condições ambientais e proteção
Temperatura ambiente	-25...85 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP 67; conforme a parte superior utilizada, o conjunto pode ser IP 20, IP 65 ou IP 67	A proteção depende da parte superior; confirmar a combinação e a classificação requerida.
Aprovação	cULus	Aprovação informada na ficha do produto.

Dados mecânicos
Dimensões	45 × 80 × 20 mm	Dimensões declaradas; considerar no espaço de montagem.
Formato do invólucro	Retangular	Formato declarado.
Material do invólucro	PBT	Material informado para o invólucro.
Peso	59,5 g	Peso indicado nos dados do catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i), conforme a função elétrica informada para o produto.

• A conexão indicada é para cabo chato AS-i; não há informação de compatibilidade com outros protocolos.

Conexões

Elétrica Pinos de contato para cabo chato AS-i. Tensão de operação informada: 26,5...31,6 V DC; alimentação de tensão adicional: 24 V DC. Confirmar a parte superior compatível e a configuração elétrica na documentação do fabricante.

Processo Não se aplica como conexão de processo: trata-se de uma peça inferior para módulo AS-Interface.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de módulo AS-Interface que utiliza a peça inferior AC5003 e cabo chato AS-i	✓	A aplicação e a conexão estão indicadas nos dados do produto; a parte superior do módulo deve ser selecionada separadamente ou confirmada no conjunto.
Sistema com tensão de operação dentro de 26,5...31,6 V DC	✓	A faixa coincide com a tensão de operação declarada; verificar também os requisitos da parte superior e do sistema.
Exigência de alimentação de tensão adicional de 24 V DC	✓	A ficha informa alimentação de tensão adicional de 24 V DC; a configuração deve ser conferida na documentação do conjunto.
Exigência de grau de proteção definido para o módulo montado	✗	A proteção indicada varia conforme a parte superior utilizada (IP 20, IP 65 ou IP 67); a peça isolada não permite concluir qual proteção terá o conjunto.
Uso como módulo AS-i completo, sem outra parte do módulo	✗	O item é identificado como peça inferior. Os dados não afirmam que a parte superior esteja incluída.

INSTALAÇÃO

Como instalar o Peça inferior para módulo AS-Interface ifm AC5003, para montagem de cabo chato AS-i

Confirme que o componente requerido é a peça inferior AC5003 e que a parte superior do módulo é compatível, consultando a documentação do fabricante.
Verifique dimensões, espaço disponível e método de fixação previsto para montagem DIN ou em painel.
Desenergize o sistema antes de executar a montagem ou intervir nas conexões.
Posicione o cabo chato AS-i de acordo com a orientação e o método indicados pelo fabricante para a combinação utilizada.
Monte a parte superior correspondente e confirme o assentamento dos pinos de contato e do cabo conforme as instruções oficiais.
Antes de energizar, confira tensão, alimentação adicional quando aplicável e grau de proteção do conjunto; valide o funcionamento conforme o procedimento do sistema.

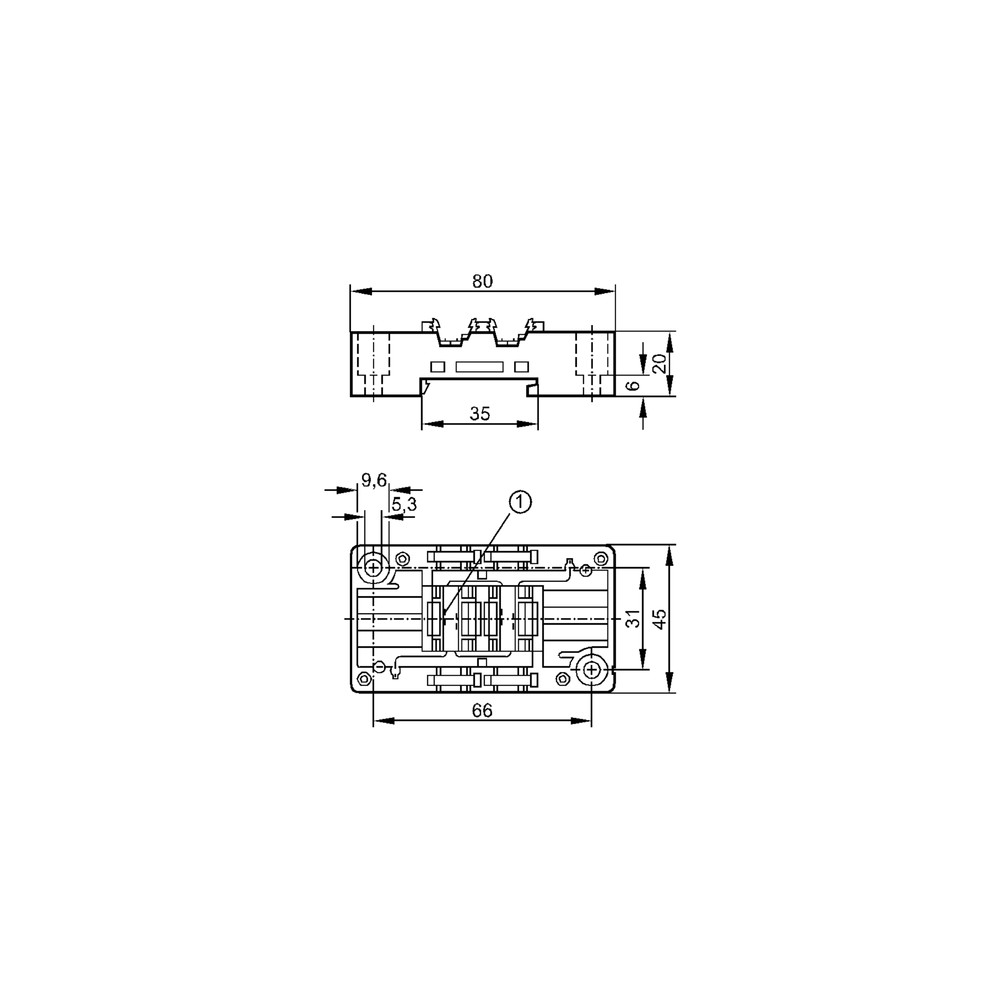

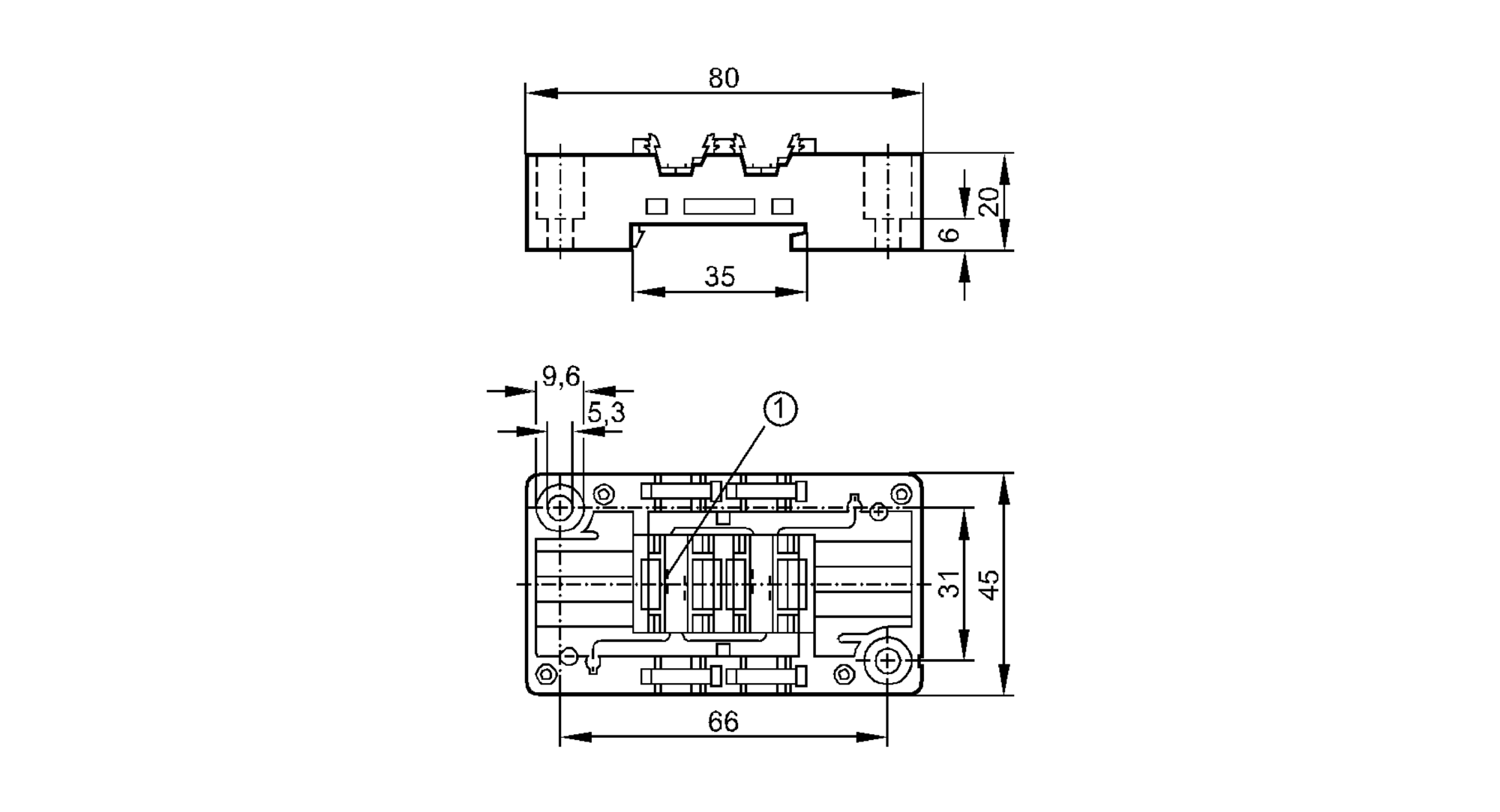

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo montado não estabelece comunicação AS-i.	Possível contato incorreto entre os pinos e o cabo chato, montagem desalinhada ou incompatibilidade da parte superior; são hipóteses de diagnóstico, não falhas específicas atribuídas ao AC5003.	Desenergize o conjunto, confira a posição do cabo e o assentamento dos contatos e valide a combinação da parte superior com o datasheet.
O conjunto apresenta alimentação fora da faixa esperada.	Tensão de alimentação fora dos valores declarados ou ligação da alimentação adicional de forma incompatível com o projeto.	Meça a tensão no conjunto e compare com a faixa de operação de 26,5...31,6 V DC; confira separadamente se a alimentação adicional de 24 V DC é requerida e está aplicada conforme a documentação.
A proteção contra ingresso não corresponde à exigência da instalação.	O grau de proteção final depende da parte superior utilizada; considerar apenas a indicação da peça inferior pode levar a uma especificação incorreta.	Identifique a parte superior montada e confirme na documentação do fabricante se o conjunto obtém IP 20, IP 65 ou IP 67.
A peça não se acomoda no espaço ou na fixação previstos.	Dimensões ou método de montagem considerados no projeto não correspondem à configuração efetivamente instalada.	Confira as dimensões de 45 × 80 × 20 mm e compare a montagem prevista com o desenho em escala e as instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC5003 em português (Datasheet) Desenho em escala da série AC5000 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a peça ifm AC5003 e para quem ela serve?

É uma peça inferior para módulo AS-Interface, destinada a montagens que utilizam cabo chato AS-i e os pinos de contato especificados. A seleção deve considerar a parte superior do módulo e a configuração do sistema.

O que acompanha a AC5003: o módulo completo ou só a parte inferior?

A ficha identifica o produto como peça inferior e informa uma unidade por embalagem. Não confirma que a parte superior esteja incluída, portanto verifique o conteúdo comercial do fornecimento antes da compra.

A AC5003 funciona com qualquer cabo ou protocolo industrial?

A conexão descrita é por pinos de contato para cabo chato AS-i, e a função elétrica informada é AS-i. A ficha não declara compatibilidade com outros cabos ou protocolos.

Posso usar a AC5003 se preciso garantir IP 67 no conjunto?

Não é possível confirmar IP 67 apenas pela peça inferior: a ficha informa que a proteção depende da parte superior utilizada e pode ser IP 20, IP 65 ou IP 67. Confirme a combinação exata na documentação oficial.

O módulo não comunica; o que devo verificar antes de trocar a peça?

Verifique primeiro o assentamento do cabo chato nos pinos de contato e a compatibilidade da parte superior montada. Faça a inspeção com o sistema desenergizado e consulte o datasheet para o conjunto.

A alimentação está fora do esperado; a AC5003 pode ser a causa?

A ficha especifica operação entre 26,5 e 31,6 V DC e alimentação adicional de 24 V DC. Meça a alimentação e confira a configuração elétrica do módulo antes de atribuir a falha à peça.

Como decidir entre comprar a AC5003 avulsa e um módulo completo?

A AC5003 é descrita como peça inferior, não como módulo completo. Se a aplicação exigir o conjunto, confirme quais partes são necessárias e se a parte superior compatível está incluída no item selecionado.

Como escolher entre a AC5003 e outra peça inferior?

Compare o código AC5003, a conexão por pinos para cabo chato AS-i, as dimensões e os limites elétricos e ambientais com os requisitos do projeto. A ficha não informa modelos alternativos compatíveis.

Que cuidado devo ter durante a instalação?

Desenergize o sistema antes da montagem e confirme o posicionamento do cabo chato e o contato correto com os pinos. Siga as instruções do fabricante para a parte superior utilizada.

A AC5003 tem uma pinagem ou um diagrama de ligação disponível nesta ficha?

Os dados fornecidos descrevem os pinos de contato para cabo chato AS-i, mas não incluem pinagem ou diagrama de ligação. Consulte o datasheet ou o fabricante para instruções específicas da combinação montada.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Interface indicada como função elétrica do componente e aplicação do módulo. (Ref.: função elétrica AS-i)

Cabo chato AS-i

Tipo de cabo declarado para a conexão por pinos de contato da peça inferior. (Ref.: tipo de conexão)

Pinos de contato

Elementos de conexão indicados para estabelecer contato com o cabo chato AS-i. (Ref.: conexão elétrica)

Grau de proteção IP

Classificação de proteção do invólucro; para este conjunto, a ficha informa que depende da parte superior utilizada. (Ref.: IP 20 / IP 65 / IP 67)

PBT

Material informado para o invólucro da peça. (Ref.: material do invólucro PBT)
