Peça Inferior Módulo AS-Interface IFM AC5003

Pré-visualizar: AC5003 IFM - Peça Inferior Módulo AS-Interface Para Cabo Chato AS-i ifm IP67

AC5003 IFM - Peça Inferior Módulo AS-Interface Para Cabo Chato AS-i ifm IP67

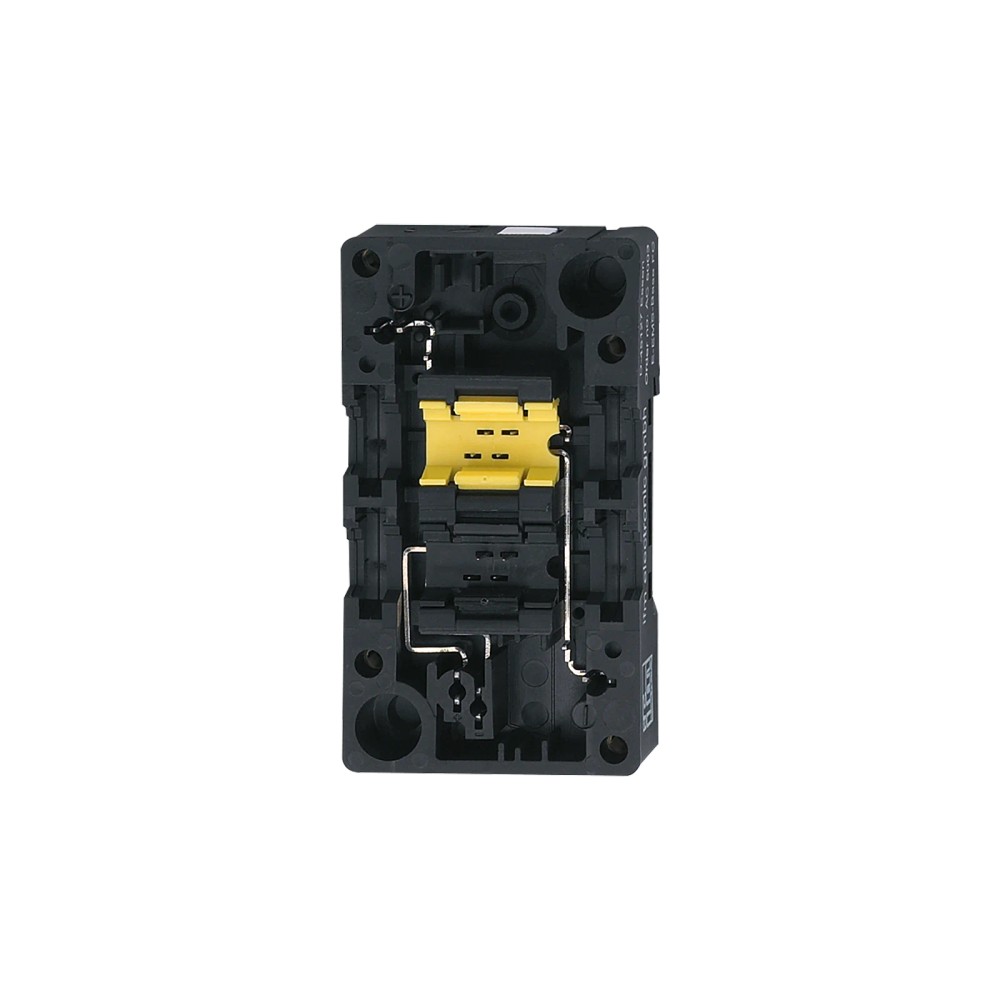

Imagem meramente ilustrativa

R$ 221,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC5003
EAN: 4021179005241
NCM do produto: 85366990

Destaques do Produto Função Peça inferior...mais

Fechar menu

Saiba mais sobre: "AC5003 IFM - Peça Inferior Módulo AS-Interface Para Cabo Chato AS-i ifm IP67"

Destaques do Produto

Função

Peça inferior para módulo AS-Interface

Conexão elétrica

Pinos de contato para cabo chato AS-i

Montagem

Trilho DIN ou painel

Dimensões

45 x 80 x 20 mm

Temperatura ambiente

-25...85 °C

Proteção

IP67, condicionada à parte superior utilizada

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Peça inferior para módulo AS-Interface ifm AC5003, para cabo chato AS-i, IP67

A AC5003 é uma peça inferior para módulo AS-Interface, com pinos de contato e montagem rápida para cabo chato AS-i. É destinada à montagem de um módulo AS-i e pode ser instalada em trilho DIN ou painel. Suas especificações incluem invólucro PBT, dimensões de 45 x 80 x 20 mm e grau de proteção IP67, condicionado à parte superior utilizada.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Peça inferior para módulo AS-Interface
Modelo	AC5003
Conexão	Pinos de contato para cabo chato AS-i
Dimensões	45 x 80 x 20 mm
Material do invólucro	PBT
Grau de proteção	IP67; depende da parte superior utilizada (IP20, IP65 ou IP67)
Montagem	Trilho DIN e painel
Temperatura ambiente	-25...85 °C
Tensão de operação	26,5...31,6 V DC
Certificação	cULus

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens de módulo AS-Interface que requeiram peça inferior AC5003 e conexão por pinos de contato com cabo chato AS-i.
Instalações em trilho DIN ou painel, respeitando a faixa de temperatura ambiente especificada e a parte superior utilizada.

⚠ Considere outro se precisa de:

Não selecionar como módulo AS-Interface completo: o produto é identificado como peça inferior.
Não presumir proteção IP67 para o conjunto sem verificar a parte superior acoplada; a proteção indicada pode variar entre IP20, IP65 e IP67 conforme essa parte.

APLICAÇÕES E USO

Uso em montagem de módulos AS-Interface com cabo chato AS-i e conexão por pinos de contato, conforme a configuração do conjunto.
Instalações em trilho DIN ou painel, quando as dimensões e a faixa ambiente de -25...85 °C forem adequadas.
Para aplicações que requerem proteção contra ingresso, considerar que a proteção final depende da parte superior utilizada e pode ser IP20, IP65 ou IP67. A ficha não detalha cenários específicos de exposição.

COMO ESCOLHER

Antes de comprar o Peça inferior para módulo AS-Interface ifm AC5003, para cabo chato AS-i, IP67, verifique estes pontos:

Escolha a AC5003 quando

A configuração exigir a peça inferior AC5003, conexão por pinos de contato para cabo chato AS-i e montagem em trilho DIN ou painel. Confirme a compatibilidade da parte superior e a proteção requerida para o conjunto.

Verifique outra configuração quando

A aplicação exigir um módulo completo ou uma conexão diferente da especificada. A ficha fornecida não identifica modelos alternativos nem confirma compatibilidade com partes superiores específicas; consulte o datasheet ou o fabricante antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Peça inferior para módulo AS-Interface	Identifica o componente; não é descrito como módulo completo.
Aplicação	Módulo AS-Interface	Aplicação indicada na ficha do produto.
Função elétrica	AS-i	Função elétrica especificada.
Marca	ifm	Fabricante indicado no anúncio.
Modelo / SKU / part number	AC5003	Código de identificação do produto.
GTIN	4021179005241	Identificador comercial informado.

Dados elétricos e conexão
Conexão elétrica	Pinos de contato para cabo chato AS-i; técnica rápida de montagem	Forma de conexão descrita para a peça inferior.
Tensão de operação	26,5...31,6 V DC	Faixa de tensão informada na ficha.
Alimentação de tensão adicional	24 V DC	Valor de alimentação adicional indicado.
Poder de corte	< 2 A	Limite informado; não deve ser interpretado como corrente nominal de operação.

Condições ambientais e proteção
Temperatura ambiente	-25...85 °C	Faixa de temperatura especificada.
Grau de proteção	IP67; conforme a parte superior utilizada, IP20 / IP65 / IP67	O grau de proteção do conjunto depende da parte superior acoplada.
Certificação	cULus	Aprovação indicada nos dados do anúncio.

Dados mecânicos e montagem
Dimensões	45 x 80 x 20 mm	Dimensões informadas para a peça.
Largura	45 mm	Medida dimensional informada.
Comprimento	80 mm	Medida dimensional informada.
Espessura	20 mm	Medida dimensional informada.
Material do invólucro	PBT	Material especificado para o invólucro.
Formato do invólucro	Retangular	Formato informado na ficha.
Tipo de montagem	Trilho DIN e painel	Opções de montagem registradas nos dados do produto.
Peso	59,5 g	Peso informado no dataset do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Função elétrica AS-i; conexão indicada para cabo chato AS-i por pinos de contato.

• A ficha não especifica protocolo de comunicação adicional, versão AS-i ou modelos de módulos superiores compatíveis.

Conexões

Elétrica Pinos de contato para cabo chato AS-i. Tensão de operação informada: 26,5...31,6 V DC; alimentação de tensão adicional: 24 V DC. Poder de corte informado: < 2 A. Verifique a configuração elétrica do conjunto no datasheet.

Processo Não se aplica: trata-se de peça inferior de módulo AS-Interface; não há conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem que exige conexão por pinos de contato para cabo chato AS-i e a peça inferior AC5003.	✓	Essas características estão especificadas para o produto.
Instalação em trilho DIN ou painel.	✓	A ficha informa montagem segundo normas DIN e em painel.
Conjunto que precisa manter proteção IP67, sem confirmação da parte superior acoplada.	✗	A proteção depende da parte superior utilizada; a ficha também cita IP20 e IP65 conforme essa parte.
Aplicação fora da faixa de temperatura ambiente de -25...85 °C.	✗	A condição fica fora da faixa especificada para o produto.
Seleção como módulo AS-Interface completo ou para uma parte superior específica não identificada na ficha.	✗	O item é uma peça inferior e a ficha não confirma modelos específicos de módulos superiores compatíveis.

INSTALAÇÃO

Como instalar o Peça inferior para módulo AS-Interface ifm AC5003, para cabo chato AS-i, IP67

Confirme que a peça selecionada é a AC5003 e que a aplicação requer uma peça inferior para módulo AS-Interface.
Verifique no datasheet a compatibilidade da parte superior do módulo; a ficha fornecida não lista modelos específicos.
Confira se o cabo utilizado é chato AS-i e se corresponde à conexão por pinos de contato indicada.
Selecione montagem em trilho DIN ou painel e valide o espaço disponível pelas dimensões informadas.
Antes de energizar, confira os valores elétricos aplicáveis ao conjunto no datasheet, incluindo tensão de operação e alimentação adicional.
Após montar a parte superior, verifique o grau de proteção resultante do conjunto; não presuma IP67 sem essa confirmação.

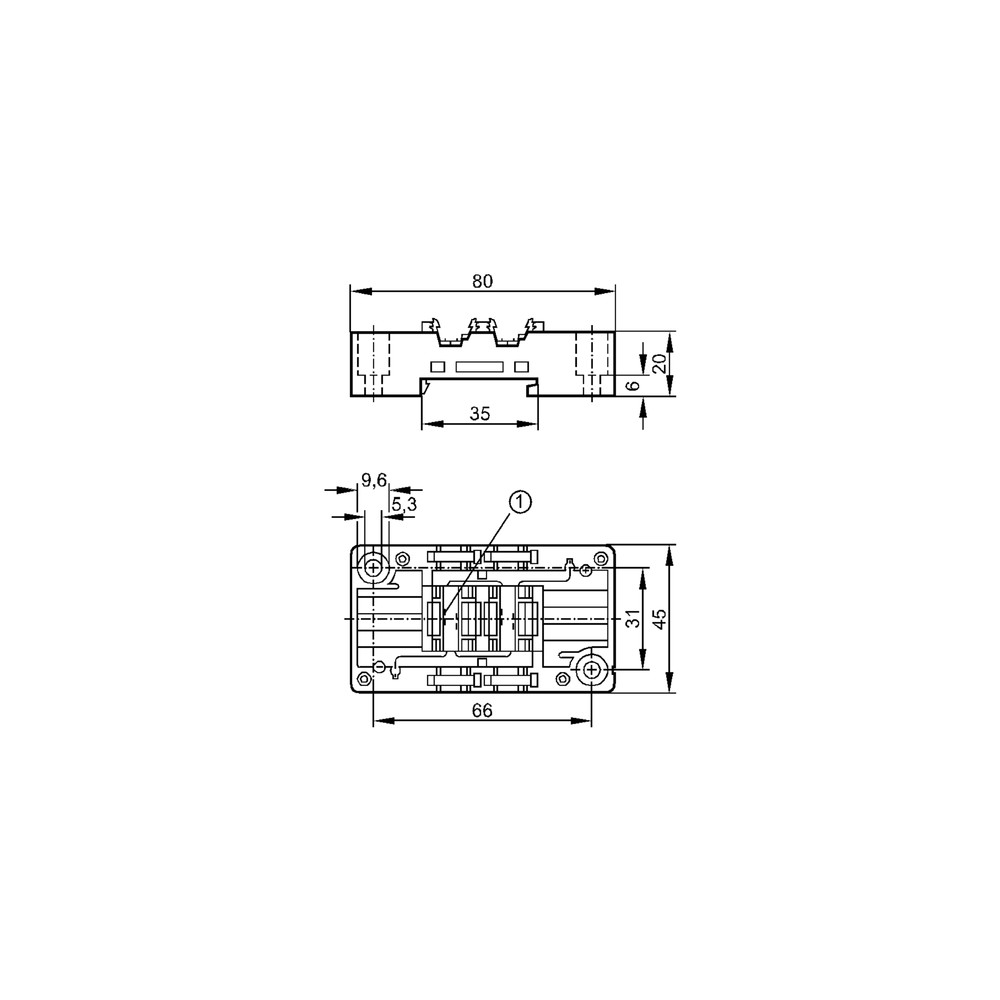

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conjunto montado não apresenta o grau de proteção esperado.	A proteção depende da parte superior utilizada, podendo variar entre IP20, IP65 e IP67.	Identifique a parte superior acoplada e confira no datasheet a proteção correspondente à combinação.
Não há conexão elétrica estável com o cabo.	O cabo pode não estar corretamente alinhado aos pinos de contato ou pode não ser do tipo chato AS-i previsto.	Desenergize o conjunto e verifique o tipo e o posicionamento do cabo, além da montagem descrita pelo fabricante.
A configuração não opera dentro da condição elétrica esperada.	A tensão aplicada pode estar fora da faixa de operação indicada ou a alimentação adicional pode não corresponder ao valor informado.	Meça a tensão no conjunto e compare com os valores da ficha; valide a configuração completa no datasheet.
A peça não encaixa na montagem prevista.	Pode haver incompatibilidade dimensional ou de montagem com o espaço ou suporte utilizado.	Compare as dimensões de 45 x 80 x 20 mm e confirme se a instalação é em trilho DIN ou painel.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC5003 em português (Datasheet) Desenho em escala da série AC5000 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a AC5003 e para quem serve?

É uma peça inferior para módulo AS-Interface, destinada a montagens que utilizam cabo chato AS-i com conexão por pinos de contato. A ficha também informa montagem em trilho DIN ou painel.

O que acompanha a compra da AC5003?

A ficha indica uma peça por embalagem. Não informa acessórios incluídos.

A AC5003 é um módulo AS-i completo?

Não; o produto está identificado como peça inferior para módulo AS-Interface. A ficha não descreve a inclusão de uma parte superior.

Posso considerar IP67 em qualquer montagem com esta peça?

Não. O grau de proteção depende da parte superior utilizada e pode ser IP20, IP65 ou IP67; verifique a combinação no datasheet.

A peça serve para uma conexão diferente de cabo chato AS-i?

A conexão especificada é por pinos de contato para cabo chato AS-i. A ficha não confirma outros tipos de conexão.

O conjunto pode ser usado fora de -25...85 °C?

Essa condição fica fora da faixa de temperatura ambiente especificada. Consulte o fabricante para avaliar uma aplicação fora desse intervalo.

Se não houver comunicação AS-i, o que verifico antes de trocar a peça?

Confira o cabo chato, o alinhamento dos pinos de contato e a montagem da parte superior. Depois, verifique a alimentação do conjunto conforme o datasheet.

O que pode causar proteção inferior à esperada?

A parte superior utilizada determina a proteção do conjunto, que pode ser IP20, IP65 ou IP67. Confirme o grau correspondente à combinação instalada antes de substituir a peça.

Devo comprar só a peça inferior ou um módulo completo?

A AC5003 é vendida como peça inferior, e a ficha informa uma unidade por embalagem. Se a aplicação precisar também da parte superior, confirme separadamente o modelo compatível com o fabricante.

Como instalo a AC5003 e que cuidado devo ter?

A ficha prevê montagem em trilho DIN ou painel e conexão por pinos de contato para cabo chato AS-i. Siga o datasheet para a montagem do conjunto e confirme a parte superior antes de energizar.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Função elétrica indicada para a peça inferior e para a conexão com cabo chato AS-i (Ref.: Função elétrica; Conexão elétrica).

Pinos de contato

Elementos de conexão especificados para estabelecer contato com o cabo chato AS-i (Ref.: Conexão elétrica).

Grau de proteção IP

Classificação de proteção indicada para o conjunto; nesta ficha depende da parte superior utilizada (Ref.: Proteção).

PBT

Material indicado para o invólucro da peça (Ref.: Materiais).

Tensão de operação

Faixa de tensão contínua especificada para operação do produto (Ref.: Tensão de operação).
