Peça Inferior AS-Interface ifm AC5000

Pré-visualizar: AC5000 IFM - Peça Inferior para Módulo AS-Interface Montagem de Cabo Chato AS-i IP67 PBT

AC5000 IFM - Peça Inferior para Módulo AS-Interface Montagem de Cabo Chato AS-i IP67 PBT

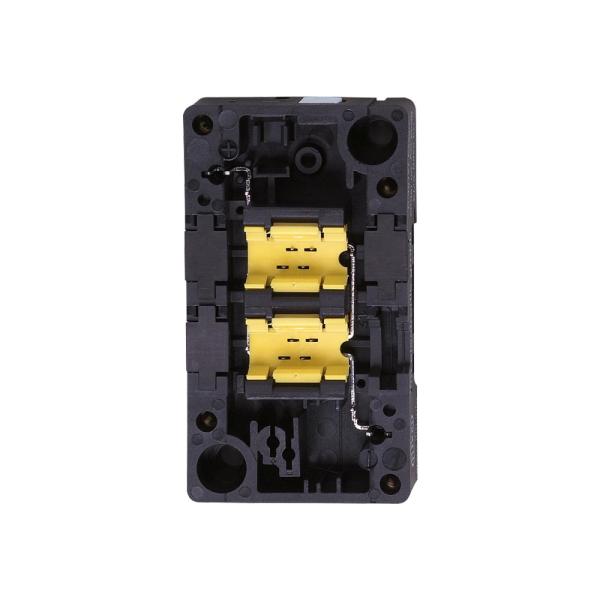

Imagem meramente ilustrativa

R$ 130,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC5000
EAN: 4021179005210
NCM do produto: 85366990

Destaques do Produto Aplicação Módulo...mais

Fechar menu

Saiba mais sobre: "AC5000 IFM - Peça Inferior para Módulo AS-Interface Montagem de Cabo Chato AS-i IP67 PBT"

Destaques do Produto

Aplicação

Módulo AS-Interface

Cabo

Cabo chato AS-i

Conexão

Pinos de contato para a parte superior do módulo

Proteção

IP67, condicionada à parte superior utilizada

Montagem

Normas DIN e painel

Identificação

AC5000

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AC5000 IFM – Peça inferior para módulo AS-Interface, montagem rápida para cabo chato AS-i, PBT, IP67

A IFM AC5000 é a peça inferior de um módulo AS-Interface, destinada à montagem rápida de cabo chato AS-i. Sua conexão elétrica utiliza pinos de contato na parte superior do módulo. O invólucro é de PBT, e o grau de proteção indicado é IP67, condicionado à parte superior utilizada.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo / SKU	AC5000
Função	Peça inferior para módulo AS-Interface
Conexão elétrica	Pinos de contato; técnica rápida para cabo chato AS-i
Função elétrica	AS-i
Grau de proteção	IP67; depende da parte superior utilizada (IP20, IP65 ou IP67)
Material do invólucro	PBT
Dimensões	45 × 80 × 20 mm
Temperatura ambiente	−25 a 85 °C
Tensão de operação	26,5 a 31,6 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de módulo AS-Interface que utilize a peça inferior AC5000 e cabo chato AS-i.
Aplicações cuja tensão de operação esteja entre 26,5 e 31,6 V DC e temperatura ambiente entre −25 e 85 °C, respeitando as condições do conjunto.

⚠ Considere outro se precisa de:

Não selecionar sem confirmar que a parte superior do módulo é compatível com a peça inferior AC5000 e com os requisitos de proteção do conjunto.
Não tratar IP67 como proteção garantida independentemente da parte superior utilizada; a ficha condiciona o grau de proteção à parte superior.

APLICAÇÕES E USO

Uso comprovado pela ficha: montagem de peça inferior em módulo AS-Interface com técnica rápida para cabo chato AS-i.
Para operação dentro das condições ambientais informadas, considerar temperatura ambiente de −25 a 85 °C e tensão de 26,5 a 31,6 V DC.
A aplicação que requer IP67 depende da parte superior utilizada; verificar a classificação do módulo completo montado.
A ficha não especifica setores industriais ou aplicações finais; outros usos devem ser confirmados com a documentação do fabricante.

COMO ESCOLHER

Antes de comprar o AC5000 IFM – Peça inferior para módulo AS-Interface, montagem rápida para cabo chato AS-i, PBT, IP67, verifique estes pontos:

Escolha a AC5000 quando

A configuração requer uma peça inferior para módulo AS-Interface com montagem rápida de cabo chato AS-i e a interface da parte superior corresponde aos pinos de contato indicados.

Verifique o conjunto antes da seleção

Confirme a compatibilidade da parte superior e o grau de proteção resultante. A ficha informa que o conjunto pode apresentar IP20, IP65 ou IP67 conforme a parte superior utilizada.

Considere outra configuração quando

A aplicação exigir um tipo de conexão diferente de cabo chato AS-i ou condições fora da faixa de tensão e temperatura especificadas. A ficha não identifica modelos alternativos; consulte a documentação IFM para selecionar a configuração adequada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Peça inferior para módulo AS-Interface	Componente destinado a módulo AS-Interface.
Modelo / SKU	AC5000	Código do produto informado no anúncio e na ficha.
Part number do catálogo	ASI-MODUL-UNTERTEIL FK	Identificação apresentada na descrição do catálogo.
Marca	IFM / ifm electronic	Fabricante indicado nas informações do produto.
GTIN	4021179005210	Identificador comercial informado na ficha.
Categoria	Acessórios / módulos AS-Interface	Classificação fornecida para o produto.

Dados elétricos e conexão
Função elétrica	AS-i	Função indicada na ficha.
Conexão elétrica	Pinos de contato na parte superior do módulo; técnica rápida para cabo chato AS-i	A montagem do cabo é descrita para cabo chato AS-i.
Tensão de operação	26,5 a 31,6 V DC	Faixa de operação informada pelo fabricante.
Poder de corte	< 2 A	Limite informado na ficha; não exceder o valor indicado.

Proteção e condições ambientais
Grau de proteção	IP67; conforme a parte superior utilizada, o conjunto pode ser IP20, IP65 ou IP67	A proteção depende da combinação com a parte superior do módulo.
Temperatura ambiente	−25 a 85 °C	Faixa de temperatura ambiente informada.

Dados mecânicos
Material do invólucro	PBT	Material especificado para o invólucro.
Formato do invólucro	Retangular	Formato informado na ficha.
Dimensões	45 × 80 × 20 mm	Dimensões informadas para o produto.
Peso	58,7 g	Peso indicado no catálogo.
Montagem	Segundo normas DIN e em painel	Tipos de montagem registrados na ficha.
Cor	Preto e amarelo	Cor indicada nos dados básicos do anúncio.

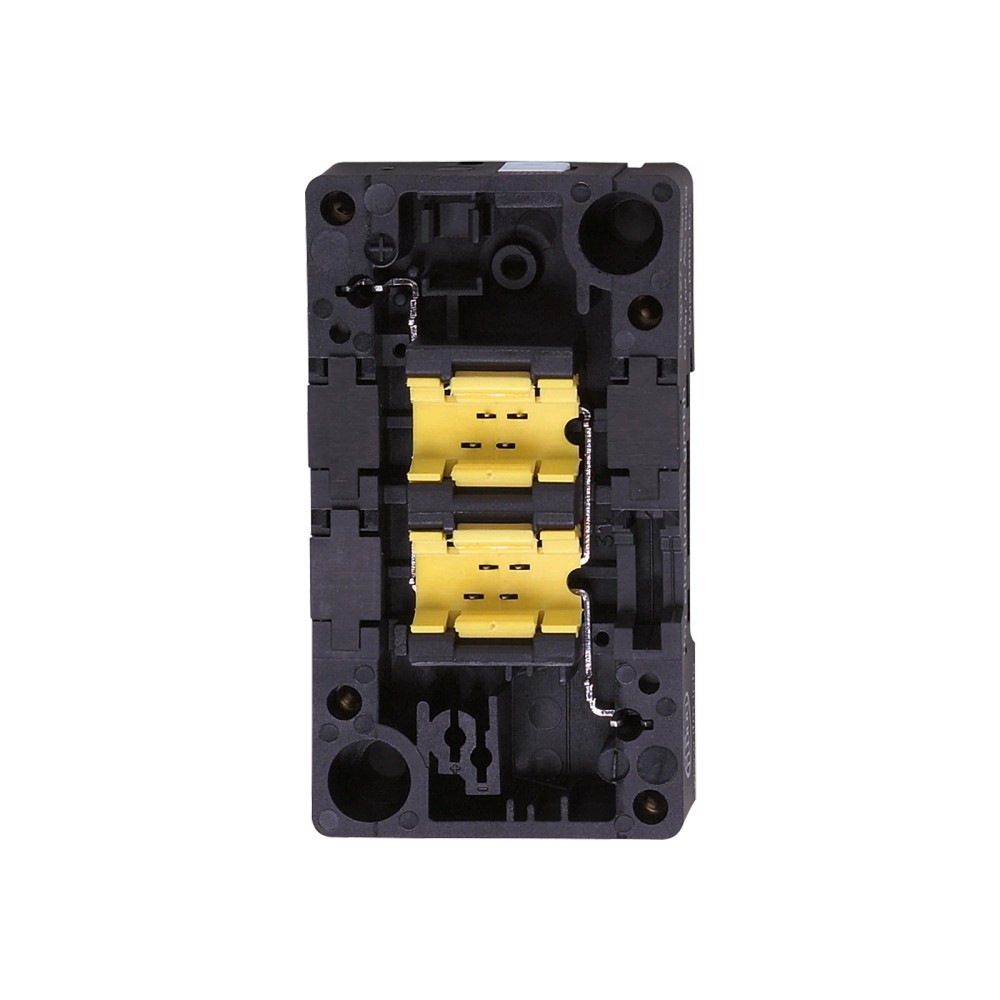

Componentes visíveis	Dois conectores internos amarelos	Descrição dos componentes visíveis no anúncio.

Aprovações e fornecimento
Aprovação	cULus LISTED	Certificação indicada na ficha do produto.
Unidades por embalagem	1 peça	Quantidade registrada por embalagem.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i), conforme a função elétrica indicada para o produto.

Conexões

Elétrica Pinos de contato na parte superior do módulo; técnica rápida de montagem para cabo chato AS-i. Tensão de operação informada: 26,5 a 31,6 V DC.

Processo Não aplicável como conexão de processo: trata-se de uma peça inferior de módulo AS-Interface.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de módulo AS-Interface com cabo chato AS-i e parte superior compatível com os pinos de contato.	✓	A ficha descreve a técnica rápida para cabo chato AS-i e os pinos de contato na parte superior do módulo.
Uso em conjunto que requer grau de proteção IP67.	✓	A ficha informa IP67, mas condiciona o grau de proteção à parte superior utilizada; confirme a classificação do conjunto montado.
Operação fora de 26,5 a 31,6 V DC ou de −25 a 85 °C de temperatura ambiente.	✗	Essas condições estão fora das faixas de operação informadas na ficha.
Conexão a uma interface de processo diferente de AS-i ou a um cabo que não seja o cabo chato AS-i descrito.	✗	A ficha especifica função elétrica AS-i e montagem rápida para cabo chato AS-i; não confirma outras interfaces ou tipos de cabo.

INSTALAÇÃO

Como instalar o AC5000 IFM – Peça inferior para módulo AS-Interface, montagem rápida para cabo chato AS-i, PBT, IP67

Confirme que a identificação da peça é AC5000 e que corresponde à configuração do módulo AS-Interface.
Verifique na documentação IFM a compatibilidade da parte superior do módulo com os pinos de contato da peça inferior.
Confirme que a aplicação utiliza cabo chato AS-i e a técnica de montagem indicada para o produto.
Consulte o desenho dimensional e confira o espaço disponível antes da montagem.
Monte o conjunto conforme as instruções do fabricante para o módulo e para o cabo; a ficha resumida não detalha o procedimento de fixação.
Após a montagem, confirme a tensão de operação e o grau de proteção aplicável ao conjunto, considerando a parte superior utilizada.

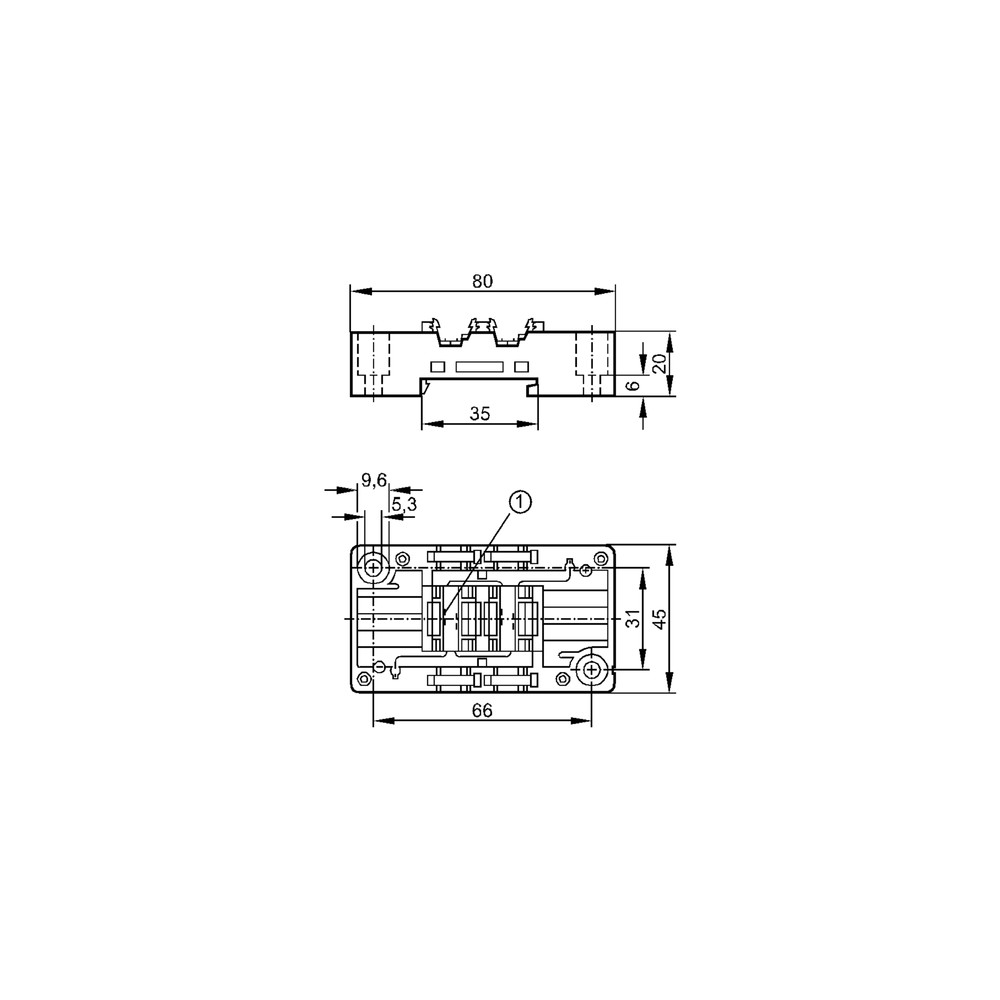

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não estabelece comunicação AS-i após a montagem.	Possível montagem incorreta do cabo chato AS-i ou incompatibilidade entre a peça inferior e a parte superior.	Verifique a instalação do cabo e confirme, na documentação do módulo, a compatibilidade da parte superior com os pinos de contato.
O conjunto não apresenta o grau de proteção esperado.	O grau de proteção depende da parte superior utilizada; a peça inferior isoladamente não determina a classificação do conjunto.	Identifique a parte superior montada e consulte a documentação do conjunto para confirmar se a configuração é IP20, IP65 ou IP67.
Operação instável ou interrupção em determinadas condições ambientais.	Temperatura ambiente ou tensão fora das faixas informadas para o produto.	Meça a tensão de operação e verifique a temperatura ambiente em relação às faixas de 26,5 a 31,6 V DC e −25 a 85 °C.
A montagem não encaixa ou os contatos não correspondem.	Possível seleção de uma parte superior ou configuração que não corresponde à peça inferior AC5000.	Confira o código AC5000 e valide a correspondência mecânica e elétrica com a documentação IFM da parte superior; não force o encaixe.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC5000 – PT-BR (Datasheet) Desenho em escala AC5000 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM AC5000 e para quem serve?

É uma peça inferior para módulo AS-Interface, destinada a configurações com montagem rápida de cabo chato AS-i. Serve a montagens cuja parte superior seja compatível com os pinos de contato indicados.

O que acompanha a embalagem da AC5000?

A ficha informa uma unidade por embalagem. Não especifica acessórios adicionais incluídos.

A AC5000 garante IP67 em qualquer montagem?

Não. A ficha condiciona o grau de proteção à parte superior utilizada e indica que o conjunto pode ser IP20, IP65 ou IP67.

Posso usar a AC5000 com cabo diferente do cabo chato AS-i?

A ficha descreve a montagem rápida para cabo chato AS-i e não confirma outros tipos de cabo. Consulte o fabricante antes de selecionar uma aplicação diferente.

O módulo não comunica depois da instalação; o que devo verificar antes de trocar a peça?

Confira a montagem do cabo chato AS-i e a compatibilidade da parte superior com os pinos de contato. Verifique também a tensão de operação conforme a documentação do conjunto.

A proteção do conjunto ficou abaixo da esperada; a peça pode estar com defeito?

Não necessariamente: a classificação depende da parte superior utilizada. Identifique essa parte e confirme na documentação do módulo o grau de proteção da combinação.

Compro a peça inferior avulsa ou um conjunto completo?

A AC5000 é identificada como peça inferior e a embalagem informada contém uma peça. Se você não possui uma parte superior compatível, confirme com a IFM qual configuração completa atende ao módulo.

Quando devo escolher a AC5000 em vez de outra peça inferior?

Escolha-a quando a montagem requerer cabo chato AS-i e a parte superior do módulo for compatível com a AC5000. A ficha não apresenta modelos alternativos para comparação.

Que cuidados devo tomar na instalação?

Siga a documentação IFM do módulo, confirme o alinhamento e a compatibilidade da parte superior e não force os contatos. Verifique também a proteção resultante do conjunto montado.

A ficha informa ferramenta específica ou pinagem detalhada para instalação?

Não informa ferramenta específica nem pinagem detalhada. Consulte o datasheet e as instruções do fabricante para os detalhes de montagem.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Sistema de interface indicado como função elétrica da peça inferior (Ref.: função elétrica AS-i).

Cabo chato AS-i

Tipo de cabo para o qual a ficha descreve a técnica rápida de montagem (Ref.: conexão elétrica).

Pinos de contato

Contatos situados na parte superior do módulo, conforme a descrição da conexão elétrica (Ref.: conexão elétrica).

Grau de proteção IP

Classificação de proteção do conjunto; neste produto depende da parte superior utilizada (Ref.: IP20, IP65 ou IP67 conforme a configuração).

PBT

Material especificado para o invólucro da peça inferior (Ref.: material do invólucro).
