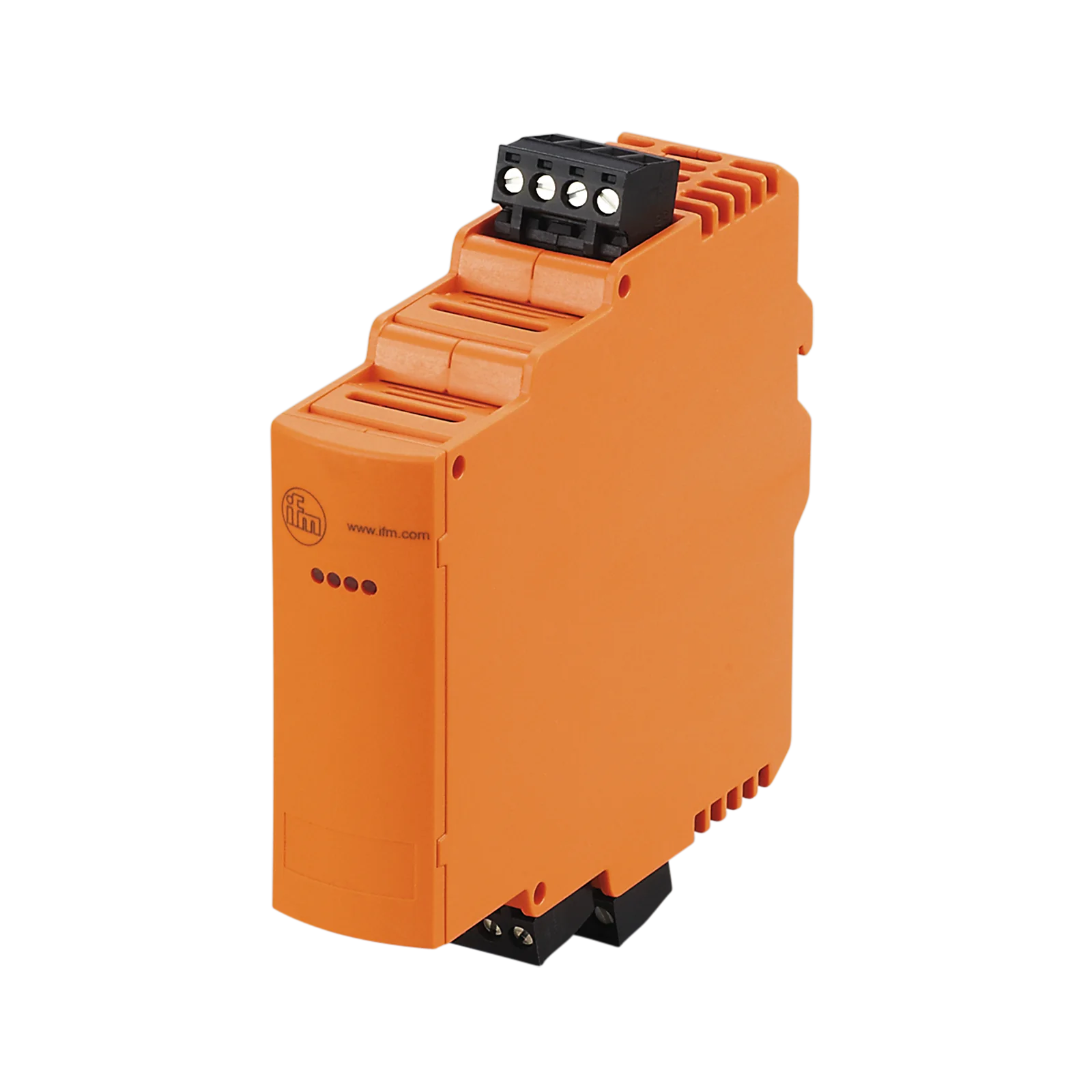

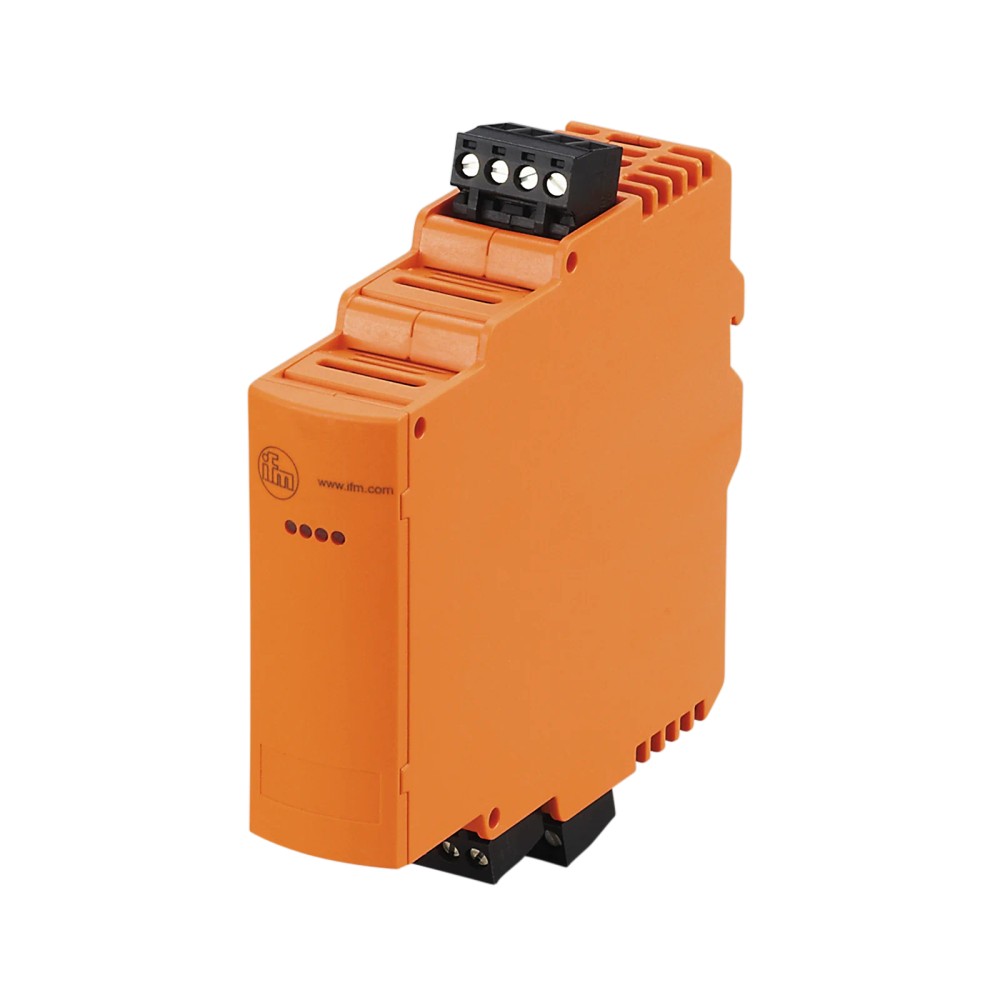

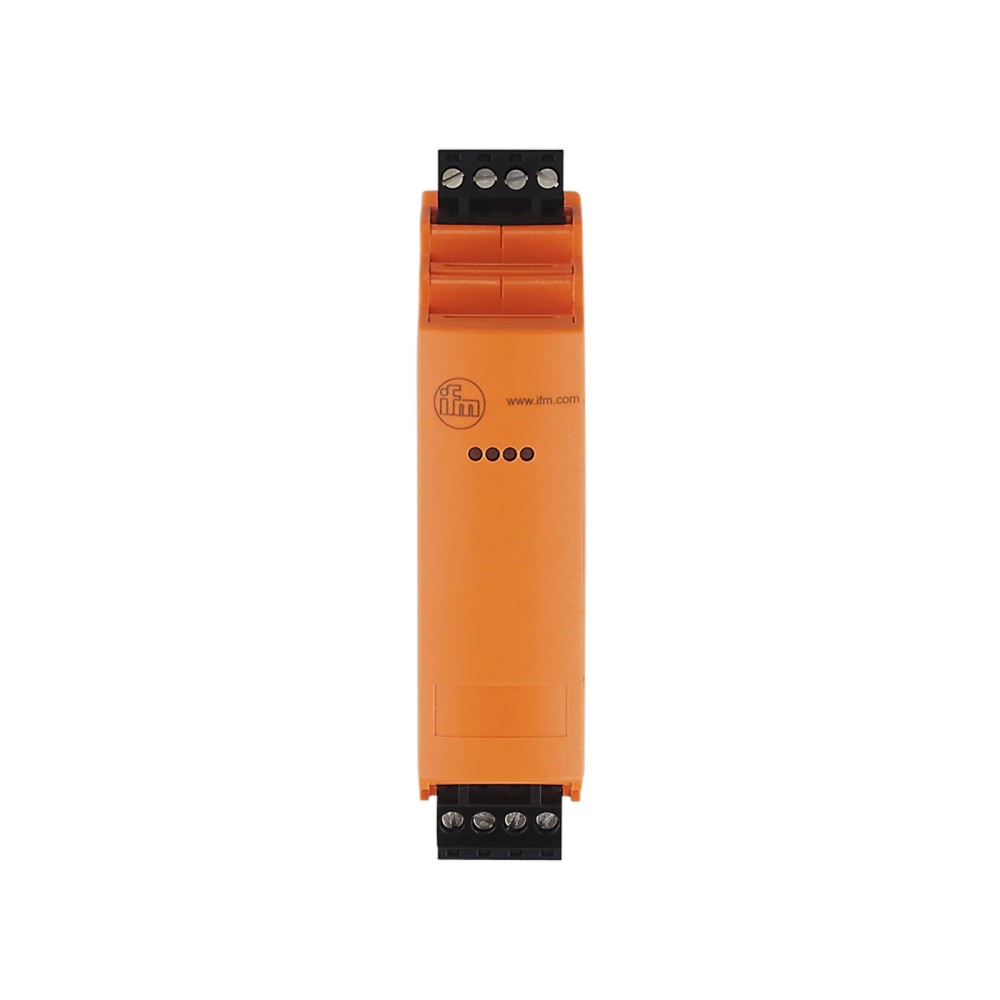

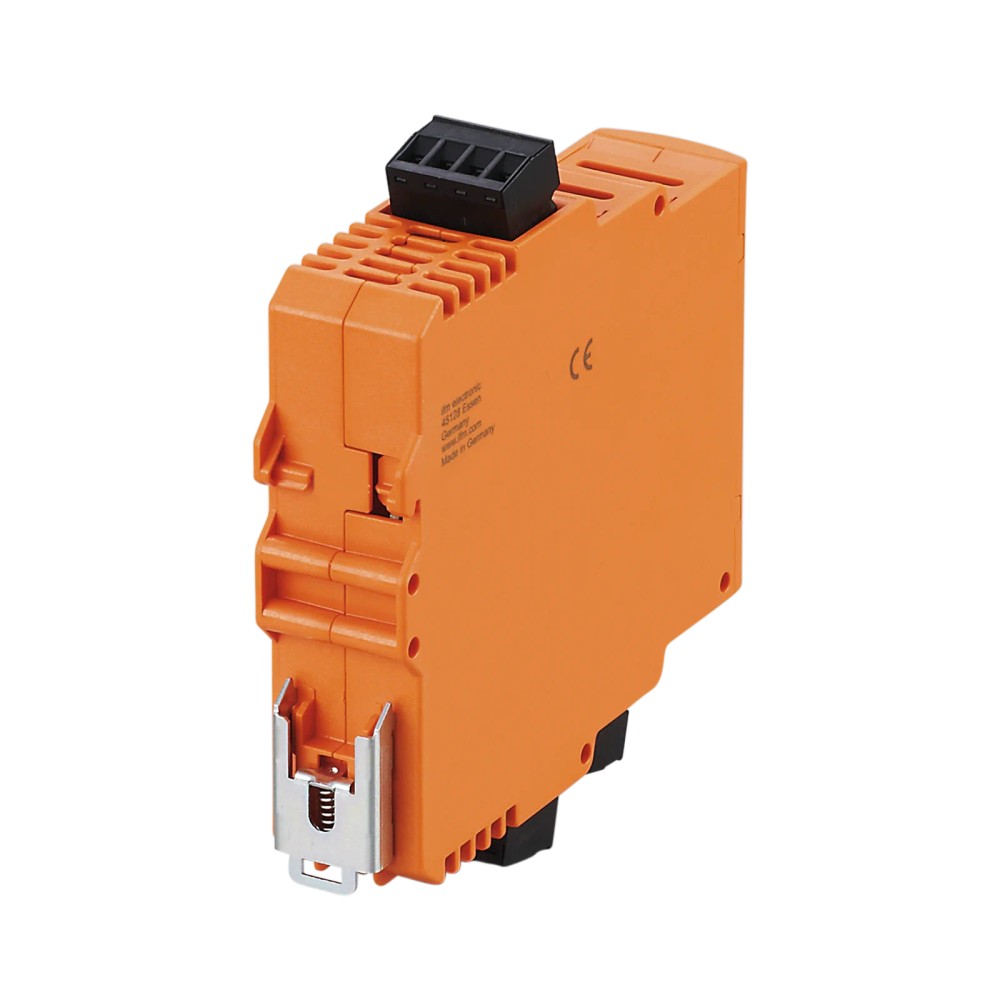

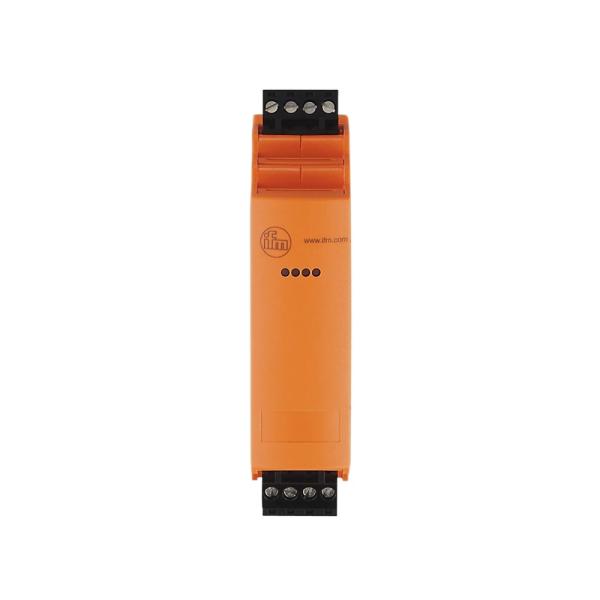

Repetidor AS-Interface IFM AC3226

Pré-visualizar: AC3226 IFM - Repetidor AS-Interface IFM Extensão de rede 100m Trilho DIN IP20

AC3226 IFM - Repetidor AS-Interface IFM Extensão de rede 100m Trilho DIN IP20

Imagem meramente ilustrativa

R$ 3.294,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC3226
EAN: 4021179321174
NCM do produto: 85176239

Destaques do Produto Protocolo...mais

Fechar menu

Saiba mais sobre: "AC3226 IFM - Repetidor AS-Interface IFM Extensão de rede 100m Trilho DIN IP20"

Destaques do Produto

Protocolo

AS-Interface

Capacidade de extensão

100 m

Montagem

Trilho DIN TH35

Grau de proteção

IP20

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Repetidor AS-Interface IFM AC3226 - Extensão de rede 100m

O repetidor AS-Interface AC3226 é um componente fundamental para ampliar a capacidade de redes AS-i em ambientes industriais, permitindo estender o comprimento da rede em mais 100 metros. Com invólucro robusto em plástico rígido e montagem simplificada em trilho DIN, este equipamento assegura a continuidade do sinal. É caracterizado pela operação confiável, isolamento elétrico e diagnóstico integrado via LEDs.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC3226
Marca	IFM
Protocolo	AS-Interface
Extensão	100 m
Grau de Proteção	IP20
Tensão de Operação	26,5...31,6 V DC
Montagem	Trilho DIN (EN 60715)
Peso	170 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Redes AS-Interface que necessitam de extensão de alcance em 100 metros
Painéis de comando internos com montagem em trilho DIN
Ambientes industriais controlados (grau de poluição 2)

⚠ Considere outro se precisa de:

Instalação em áreas externas sem proteção (grau de proteção IP20)
Uso em redes que não sejam AS-Interface
Ambientes com temperaturas operacionais fora da faixa de -25 a 70 °C
Montagem fora de trilhos DIN padrão EN 60715

APLICAÇÕES E USO

Ampliação de segmentos de rede AS-Interface em células de automação
Extensão física de redes AS-i em máquinas de grande porte
Interconexão de segmentos em painéis de controle onde a distância excede o limite padrão de 100m

COMO ESCOLHER

Antes de comprar o Repetidor AS-Interface IFM AC3226 - Extensão de rede 100m, verifique estes pontos:

Quando escolher este repetidor

Utilize quando o comprimento do cabo da rede AS-Interface atingir o limite técnico e precisar estender o segmento em exatamente 100 metros mantendo a integridade dos dados.

Limitações técnicas

Não utilize se a topologia da rede exigir gateways complexos ou se a distância necessária for inferior a 100 metros, onde uma otimização de layout de cabeamento pode ser mais eficiente.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de produto	Repetidor AS-Interface	Classificação funcional
Aplicação	Extensão de rede AS-i por 100 m	Função principal

Dados elétricos
Tensão de operação	26,5 a 31,6 V DC	Limite de operação (SELV/PELV)
Consumo de corrente	60 mA por linha AS-i	Limite de carga
Isolamento elétrico	Sim	Segurança elétrica

Interfaces
Protocolo	AS-Interface	Padrão de comunicação
Indicação	LED verde (operação), LED amarelo (função)	Diagnóstico local

Dados mecânicos
Dimensões	125,7 x 25,4 x 108 mm	Gabinete físico
Material	PA 6.6 (Plástico rígido)	Especificação de invólucro
Montagem	Trilho DIN TH35	Padrão EN 60715
Grau de proteção	IP 20	Proteção contra intrusão

Condições ambientais
Temperatura operacional	-25 a 70 °C	Condições de operação
Altitude máxima	3000 m	Limite de operação

COMPATIBILIDADE

Comunicação

• AS-Interface

Conexões

Elétrica Conexão via borne para barramento AS-i

Processo Terminal tipo Combicon

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-Interface padrão	✓	Dispositivo projetado especificamente para o protocolo AS-i.
Extensão acima de 100 metros	✗	O repetidor é dimensionado para uma extensão de 100 metros; distâncias maiores requerem arquitetura diferenciada.
Ambiente com respingos de água (IP20)	✗	O grau de proteção IP20 não oferece vedação contra líquidos, exigindo gabinete selado.

INSTALAÇÃO

Como instalar o Repetidor AS-Interface IFM AC3226 - Extensão de rede 100m

Desenergize a rede AS-Interface antes de iniciar a instalação.
Fixe o repetidor firmemente no trilho DIN TH35 (EN 60715) dentro do painel.
Conecte os cabos de rede AS-i utilizando os conectores Combicon fornecidos.
Utilize a ponte para conexão de barramento para garantir a integridade da comunicação.
Verifique a polaridade e o aperto dos terminais conforme torque recomendado.
Energize o sistema e observe os LEDs de status para confirmar a operação (verde).

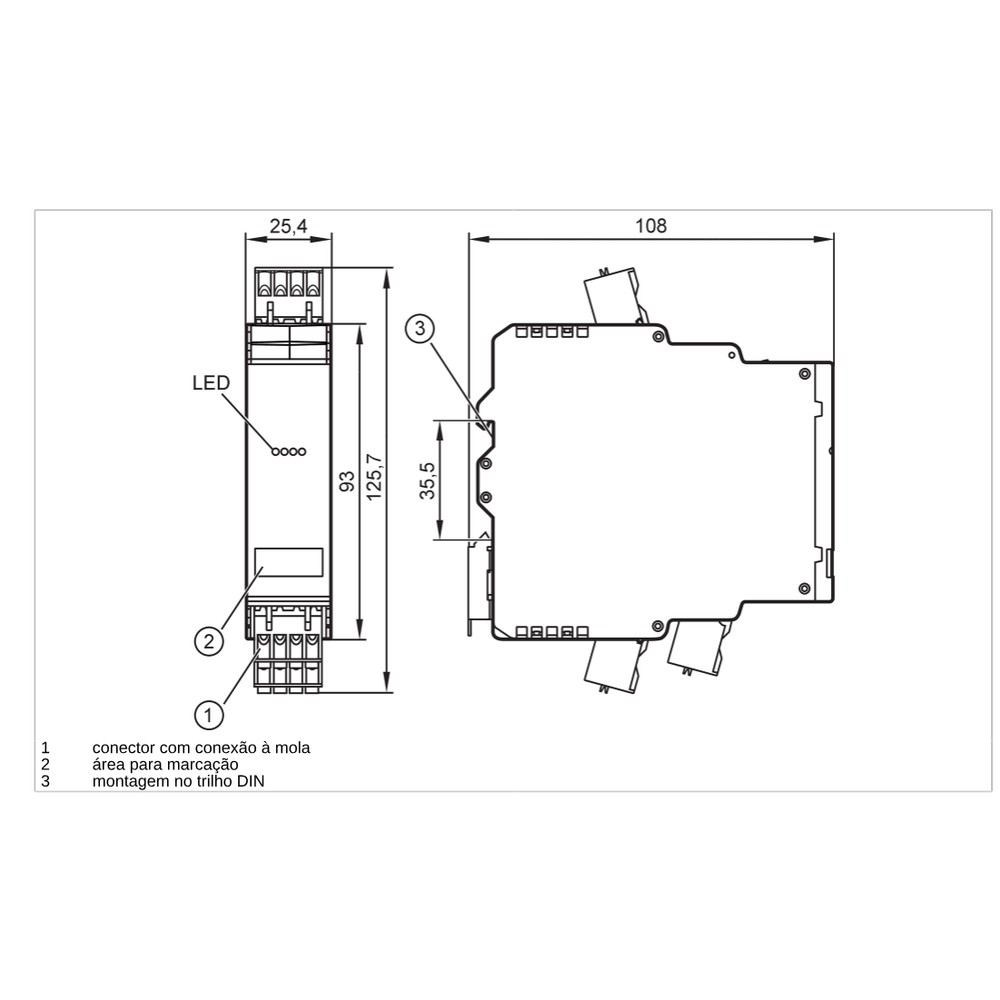

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

Conector Combicon
Ponte para conexão de barramento

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LEDs de operação (verde) apagados.	Falha na alimentação SELV/PELV ou curto-circuito no barramento.	Verificar tensão de alimentação (26,5-31,6 V DC) nos terminais.
Falhas intermitentes de comunicação no segmento estendido.	Ruído eletromagnético excessivo ou erro na terminação da rede.	Validar a continuidade da rede e ausência de interferências próximas aos cabos.
Repetidor reiniciando ou falha cíclica de comunicação.	Consumo de corrente no segmento excede 60 mA.	Medir a corrente consumida pelos dispositivos no segmento estendido.
Desligamento térmico ou falhas esporádicas.	Temperatura ambiente acima de 70 °C.	Monitorar a temperatura do painel onde o componente está instalado.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Repetidor AC3226 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o repetidor AS-Interface AC3226?

O repetidor AS-Interface AC3226 é um dispositivo de extensão projetado para redes AS-i, permitindo a ampliação do alcance da rede em mais 100 metros.

O que acompanha o repetidor AC3226 na embalagem?

O produto acompanha um conector Combicon e uma ponte para conexão de barramento, facilitando a montagem e instalação imediata.

Para que tipo de aplicação o AC3226 não é indicado?

O repetidor AC3226 não é adequado para redes que não utilizam o protocolo AS-Interface ou para extensões de rede que excedam a capacidade técnica de 100 metros por segmento adicional, conforme especificado pelo fabricante.

Posso usar este repetidor em redes de comunicação diferentes da AS-i?

Este repetidor não é compatível com protocolos de comunicação industrial que não sejam AS-Interface, como Profibus, PROFINET ou EtherNet/IP.

Como diagnosticar falhas de funcionamento no repetidor?

Se o LED de função estiver apagado, verifique a integridade da comunicação na linha AS-i e certifique-se de que a alimentação está dentro da faixa nominal de 26,5 a 31,6 V DC.

O que pode causar falhas no segmento de rede estendido?

Sintomas como falhas de comunicação intermitentes no segmento estendido podem indicar degradação do sinal ou sobrecarga na linha; verifique a conexão e o consumo de corrente, que não deve exceder 60 mA por linha.

Devo escolher este repetidor ou um gateway para expandir minha rede?

O repetidor AC3226 é uma solução integrada para expansão direta de rede, sendo mais simples de instalar e configurar do que sistemas de gateways complexos para extensões curtas de até 100 metros.

Este repetidor é a melhor opção para qualquer expansão de rede?

A escolha depende estritamente da necessidade de extensão física; o repetidor AC3226 é a solução dedicada para ganho de 100 metros, enquanto outras tecnologias podem ser necessárias para topologias de rede mais complexas.

Quais os cuidados essenciais na instalação?

Certifique-se de montar o repetidor em trilho DIN TH35 (EN 60715) em local que respeite a faixa de temperatura operacional de -25 a 70 °C e garanta que o gabinete (IP20) seja mantido protegido de líquidos e partículas.

Qual a procedência e origem deste equipamento?

O produto é fabricado pela IFM Electronic, seguindo padrões rigorosos de qualidade industrial, e o faturamento é realizado diretamente por esta unidade.

GLOSSÁRIO TÉCNICO

AS-Interface

Padrão de rede de campo (Fieldbus) utilizado para conectar sensores e atuadores simples em sistemas de automação industrial (Ref.: Protocolo de comunicação).

Trilho DIN

Perfil metálico padronizado (TH35, EN 60715) utilizado para fixação de componentes eletrônicos em painéis (Ref.: Método de montagem).

IP20

Grau de proteção que indica que o equipamento é protegido contra objetos sólidos maiores que 12,5 mm, mas não possui proteção contra água (Ref.: Grau de proteção IP).

SELV/PELV

Circuitos de extra baixa tensão com proteção contra choque elétrico, necessários para a operação segura deste repetidor (Ref.: Tensão de operação).

Repetidor

Dispositivo que regenera o sinal elétrico em uma rede, permitindo aumentar o comprimento físico total do segmento de rede (Ref.: Tipo de produto).
