Repetidor AS-Interface IFM AC3226

Pré-visualizar: AC3226 IFM - Repetidor AS-Interface IFM Extensão de rede 100m Montagem trilho DIN

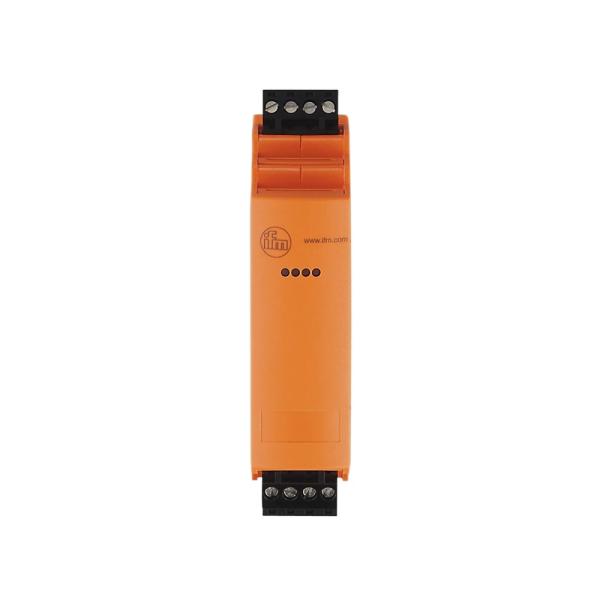

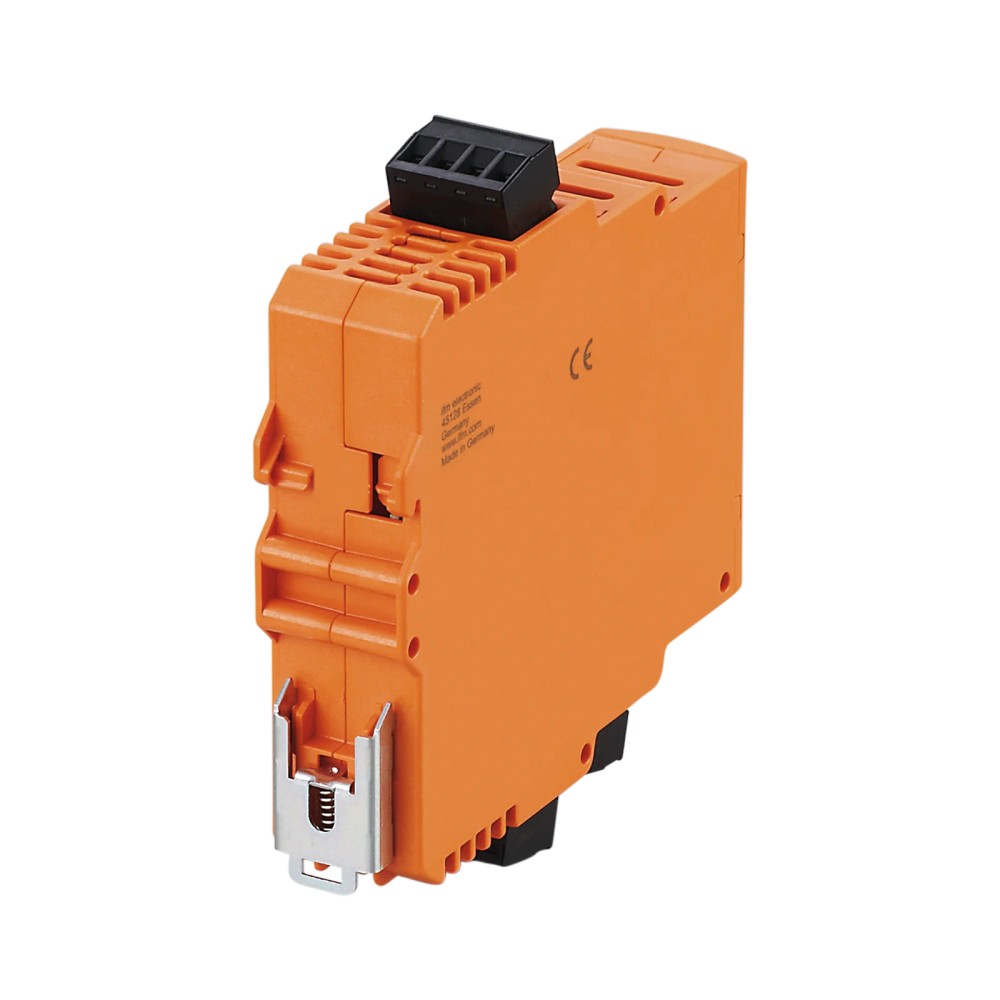

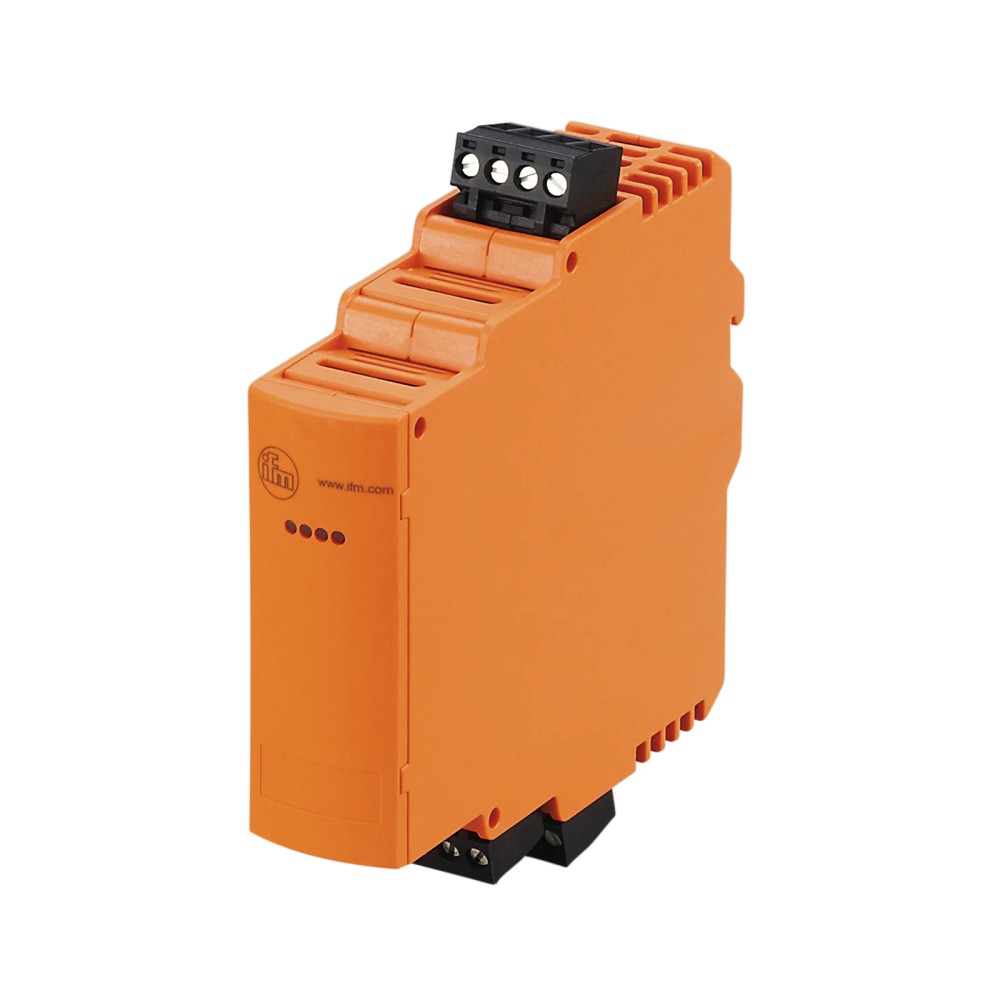

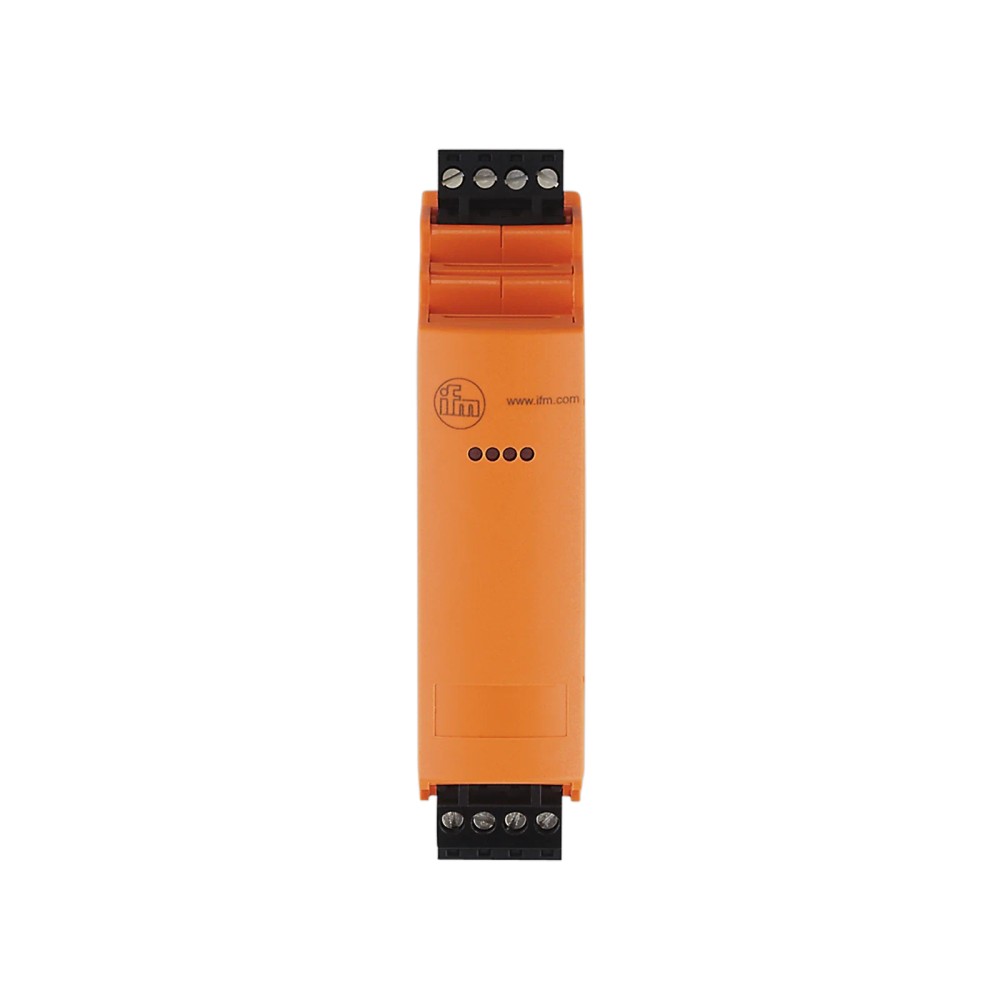

AC3226 IFM - Repetidor AS-Interface IFM Extensão de rede 100m Montagem trilho DIN

Imagem meramente ilustrativa

R$ 3.294,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC3226
EAN: 4021179321174
NCM do produto: 85176239

Destaques do Produto Protocolo...mais

Fechar menu

Saiba mais sobre: "AC3226 IFM - Repetidor AS-Interface IFM Extensão de rede 100m Montagem trilho DIN"

Destaques do Produto

Protocolo

AS-Interface (AS-i)

Função

Extensão da rede por mais 100 m

Tensão de operação

26,5 a 31,6 V DC

Montagem

Trilho DIN TH35

Proteção do invólucro

IP20

Temperatura de operação

-25 a 70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Repetidor AS-Interface IFM AC3226 para extensão de rede em 100 m, montagem em trilho DIN

O IFM AC3226 é um repetidor para redes AS-Interface (AS-i), destinado a estender a rede por mais 100 m. Possui invólucro para montagem em trilho DIN TH35 e proteção IP20. Opera com tensão de 26,5 a 31,6 V DC e conta com LEDs de indicação de operação e função.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Repetidor AS-Interface
Protocolo	AS-Interface (AS-i)
Extensão da rede	Mais 100 m
Tensão de operação	26,5 a 31,6 V DC
Consumo máximo	60 mA por linha AS-i
Montagem	Trilho DIN TH35 (EN 60715)
Grau de proteção	IP20
Dimensões	125,7 x 25,4 x 108 mm
Temperatura de operação	-25 a 70 °C
Material do invólucro	PA 6.6

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Redes AS-i que necessitam de extensão adicional de 100 m, respeitando as condições elétricas e ambientais do fabricante.
Instalações com trilho DIN TH35 (EN 60715) e espaço compatível com as dimensões do invólucro.
Aplicações em que a área de instalação é adequada a equipamento com grau de proteção IP20.

⚠ Considere outro se precisa de:

Não selecionar para estender redes de protocolos diferentes de AS-Interface: a ficha identifica o AC3226 como repetidor AS-i.
Não instalar em ambiente que exija proteção contra ingresso de água ou poeira superior à indicada; o grau informado é IP20.
Não operar fora da faixa de tensão de 26,5 a 31,6 V DC ou da temperatura de operação de -25 a 70 °C.

APLICAÇÕES E USO

Aplicação declarada: extensão de uma rede AS-i por mais 100 m, em instalação compatível com as condições elétricas e ambientais especificadas.
Uso em painel ou invólucro com trilho DIN TH35, desde que a montagem e a proteção do conjunto sejam adequadas ao grau IP20 do equipamento.
Possibilidade de uso em sistemas AS-i que precisem de segmentação de rede por extensão: confirme a topologia, a ligação e os limites do sistema no datasheet, pois a ficha do produto não detalha essas condições.

COMO ESCOLHER

Antes de comprar o Repetidor AS-Interface IFM AC3226 para extensão de rede em 100 m, montagem em trilho DIN, verifique estes pontos:

Quando escolher o AC3226

Escolha este modelo quando a rede for AS-i e precisar de mais 100 m de extensão, com alimentação dentro de 26,5 a 31,6 V DC e instalação em trilho DIN TH35.

Quando avaliar outra solução

Avalie outro equipamento se a rede usar protocolo diferente de AS-i, se a instalação exigir proteção ambiental superior a IP20 ou se tensão e temperatura estiverem fora dos limites declarados. Confirme a solução alternativa e a topologia no datasheet ou com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Tipo de produto	Repetidor AS-Interface	Função declarada do equipamento.
Modelo	AC3226; SmartL25 AS-i Repeater III	Identificação do modelo no anúncio e no conjunto de dados do produto.
Aplicação	Extensão da rede AS-i por mais 100 m	Capacidade de extensão informada.
Protocolo de comunicação	AS-Interface (AS-i)	Protocolo indicado para o repetidor.
Norma EMC	EN 62026-2	Referência normativa informada para EMC.

Dados elétricos
Tensão de operação	26,5 a 31,6 V DC	Faixa de operação declarada; a ficha também relaciona a alimentação a SELV/PELV e a circuitos com limitação de energia conforme IEC/UL 61010-1, 3ª edição, cláusula 9.4.
Consumo máximo de corrente	60 mA por linha AS-i	Limite de consumo informado para cada linha AS-i.
Isolamento elétrico	Sim; separado eletricamente	Separação elétrica indicada na ficha.
Categoria de sobretensão	II	Categoria declarada para o equipamento.

Indicação e diagnóstico
LEDs de diagnóstico	2 LEDs verdes (operação) e 1 LED amarelo (função)	Indicações visuais de operação e função especificadas pelo fabricante.

Condições ambientais
Grau de proteção	IP20	Classificação declarada do invólucro; considerar as limitações de proteção correspondentes.
Grau de sujeira	2	Grau declarado na ficha.
Temperatura de operação	-25 a 70 °C	Faixa operacional informada; acima de 3000 m, a ficha indica -25 a 67 °C.
Temperatura de armazenamento	-25 a 75 °C	Faixa permitida para armazenamento, não para operação.
Umidade relativa máxima	90%, sem condensação	Limite ambiental declarado.
Altitude máxima de operação	3000 m	Limite de altitude informado; a ficha reduz a temperatura ambiente máxima para 67 °C acima de 3000 m, embora também indique 3000 m como altitude máxima.

Dados mecânicos e montagem
Método de montagem	Trilho DIN TH35 (EN 60715)	Padrão de montagem declarado.
Dimensões	125,7 x 25,4 x 108 mm	Dimensões informadas para planejamento de espaço no painel.
Formato do invólucro	Retangular	Formato declarado.
Material do invólucro	PA 6.6	Material informado para o invólucro.
Peso	170 g	Massa informada para o produto.

Acessórios e fornecimento
Quantidade na embalagem	1 peça	Quantidade declarada por embalagem.
Acessórios incluídos	Conector Combicon; ponte para conexão de barramento	Itens listados como incluídos na ficha.

Aprovações
Aprovações e certificações	CE, cULus, UKCA; UL (Enclosure Type 1, fontes de alimentação Low Voltage / Limited Energy, File E205959)	Marcas e referência de certificação listadas nos dados do produto.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i), conforme identificação do produto e referência EMC EN 62026-2.

Conexões

Elétrica Conexão elétrica para linha AS-i; faixa de operação declarada de 26,5 a 31,6 V DC e consumo máximo de 60 mA por linha AS-i. A ficha não especifica pinagem ou tipo de borne; consulte o datasheet antes da ligação.

Processo Não possui conexão de processo indicada; é um repetidor de rede para instalação em trilho DIN TH35 (EN 60715).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Extensão de uma rede AS-i por mais 100 m, dentro das condições elétricas declaradas.	✓	A aplicação informada para o produto é a extensão da rede AS-i por outro 100 m.
Rede de comunicação diferente de AS-Interface (AS-i).	✗	O protocolo informado para este repetidor é AS-Interface; não há compatibilidade com outros protocolos declarada na ficha.
Instalação em trilho DIN TH35 (EN 60715).	✓	Esse método de montagem está especificado para o AC3226.
Ambiente que requer grau de proteção superior a IP20.	✗	O grau de proteção informado é IP20, sem evidência de proteção superior.
Operação entre 26,5 e 31,6 V DC e entre -25 e 70 °C.	✓	Essas são as faixas de tensão e temperatura de operação declaradas.

INSTALAÇÃO

Como instalar o Repetidor AS-Interface IFM AC3226 para extensão de rede em 100 m, montagem em trilho DIN

Confirme que a aplicação utiliza AS-Interface e que a extensão requerida está dentro dos 100 m informados para o repetidor.
Verifique, antes da instalação, se a tensão da linha está dentro da faixa de 26,5 a 31,6 V DC e considere o consumo máximo declarado por linha AS-i.
Escolha um local de montagem compatível com IP20, temperatura e umidade permitidas, sem condensação.
Encaixe o equipamento em trilho DIN TH35 conforme EN 60715 e confirme que o espaço disponível comporta as dimensões informadas.
Faça as conexões da linha AS-i conforme o datasheet e a identificação dos terminais; não deduza a pinagem sem consultar a documentação.
Após energizar, observe os LEDs verdes de operação e o LED amarelo de função; investigue qualquer indicação anormal conforme o datasheet e o diagnóstico do sistema.

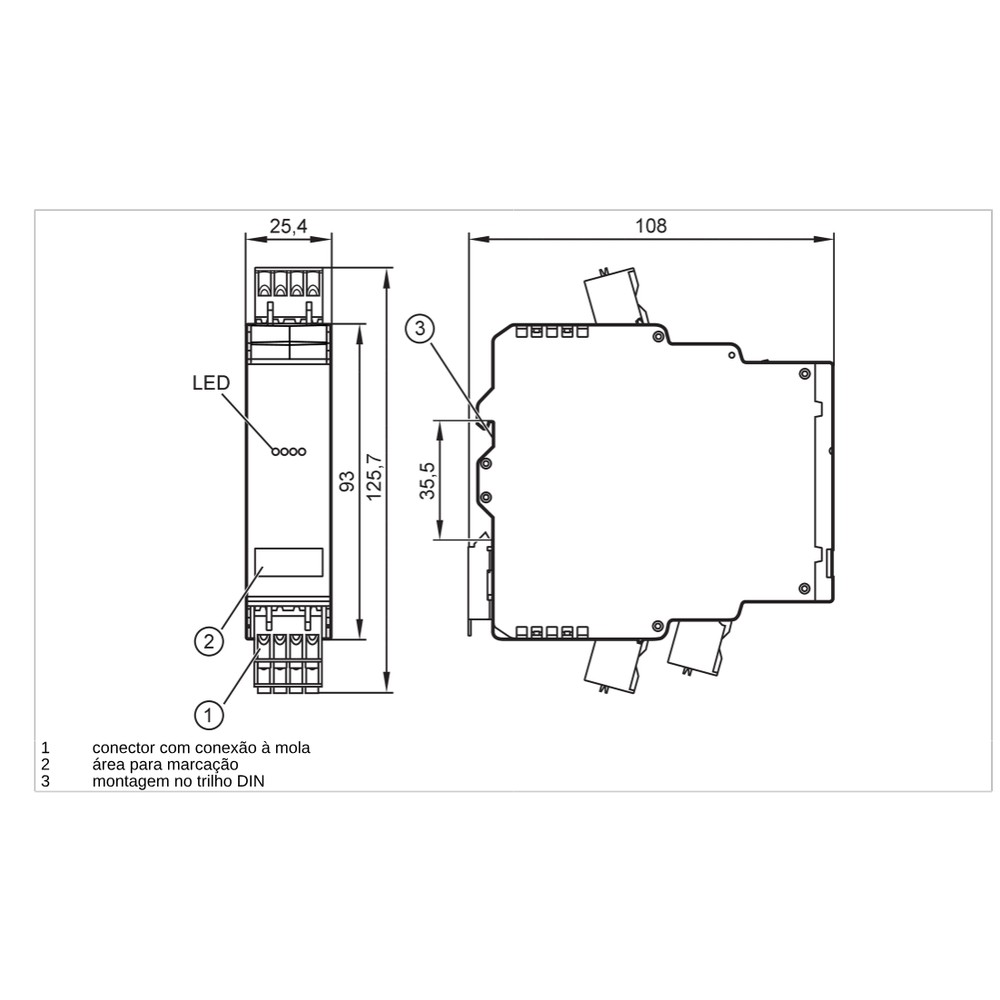

Desenho Dimensional

ACESSÓRIOS

Conector Combicon
Ponte para conexão de barramento

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A extensão da rede AS-i não se comunica como esperado.	Conexão da linha incorreta ou aplicação em protocolo diferente de AS-i.	Confira a identificação do protocolo e compare a ligação dos terminais com o esquema do datasheet; verifique também a continuidade da linha.
LEDs de operação não indicam funcionamento normal.	Tensão de alimentação fora da faixa de operação ou ausência de alimentação na linha.	Meça a tensão DC nos pontos de alimentação conforme o datasheet e verifique se está entre 26,5 e 31,6 V DC.
Falhas aparecem após a instalação em um trecho estendido.	Condições da rede ou da instalação não correspondem à aplicação de extensão especificada.	Revise a topologia e o comprimento do trecho estendido em relação aos dados do sistema AS-i e à documentação do fabricante.
O equipamento apresenta comportamento intermitente em campo.	Condições ambientais fora dos limites declarados, como temperatura ou umidade com condensação.	Registre a temperatura e a umidade no local e confirme que estão dentro das faixas especificadas; inspecione também a instalação quanto à exposição incompatível com IP20.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM AC3226 (PT-BR) (Datasheet) Desenho em escala do AC3226 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AC3226 e para que serve?

É um repetidor AS-Interface usado para estender uma rede AS-i por mais 100 m. Foi projetado para montagem em trilho DIN TH35.

O que acompanha o repetidor?

A ficha lista um conector Combicon e uma ponte para conexão de barramento como acessórios incluídos. A embalagem é informada como uma peça.

Posso usar o AC3226 em uma rede que não seja AS-i?

A ficha identifica o equipamento como repetidor AS-Interface e não declara suporte a outros protocolos. Para redes diferentes, confirme uma solução específica para o protocolo utilizado.

O AC3226 é indicado para instalação ao ar livre ou em local que possa molhar?

A ficha informa grau de proteção IP20 e não declara proteção contra água. Não o selecione para locais que exijam proteção superior sem confirmar a adequação do conjunto com o fabricante.

A rede está sem comunicação depois de instalar o repetidor; o que devo verificar antes de trocar a peça?

Confira se o sistema é AS-i, se as ligações correspondem ao datasheet e se há alimentação dentro da faixa especificada. Observe também os LEDs de diagnóstico.

Os LEDs não acendem como esperado; qual é a primeira verificação?

Meça a tensão de alimentação da linha e compare com a faixa de 26,5 a 31,6 V DC. Em seguida, confira as conexões e consulte a identificação dos LEDs no datasheet.

É melhor comprar o repetidor ou apenas os acessórios?

O AC3226 é o componente funcional para extensão da rede; os acessórios listados são o conector Combicon e a ponte para conexão de barramento. A ficha não informa a venda avulsa desses itens, então confirme a composição do fornecimento antes da compra.

Quando devo escolher este repetidor em vez de outro equipamento?

Escolha o AC3226 quando precisar de extensão de 100 m em uma rede AS-i e as condições de instalação forem compatíveis com seus limites. Para outro protocolo, grau de proteção ou faixa operacional, selecione uma alternativa cuja ficha cubra esses requisitos.

Como instalar o AC3226 no painel?

Monte-o em trilho DIN TH35 conforme EN 60715 e faça a ligação seguindo o datasheet. Respeite as condições ambientais e verifique as indicações dos LEDs ao energizar.

Preciso de ferramenta ou manutenção específica para este repetidor?

A ficha não especifica ferramenta ou intervalo de manutenção. Consulte o datasheet do fabricante para os detalhes de ligação e manutenção aplicáveis à instalação.
