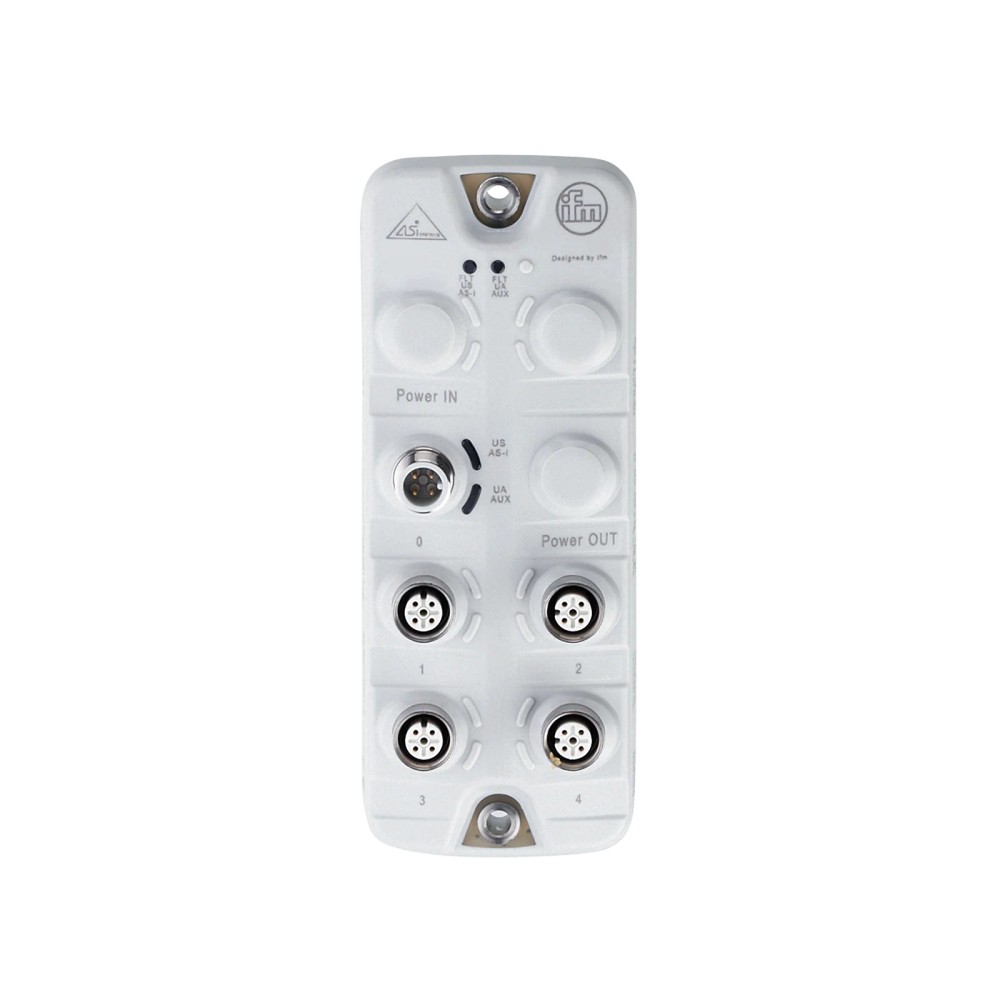

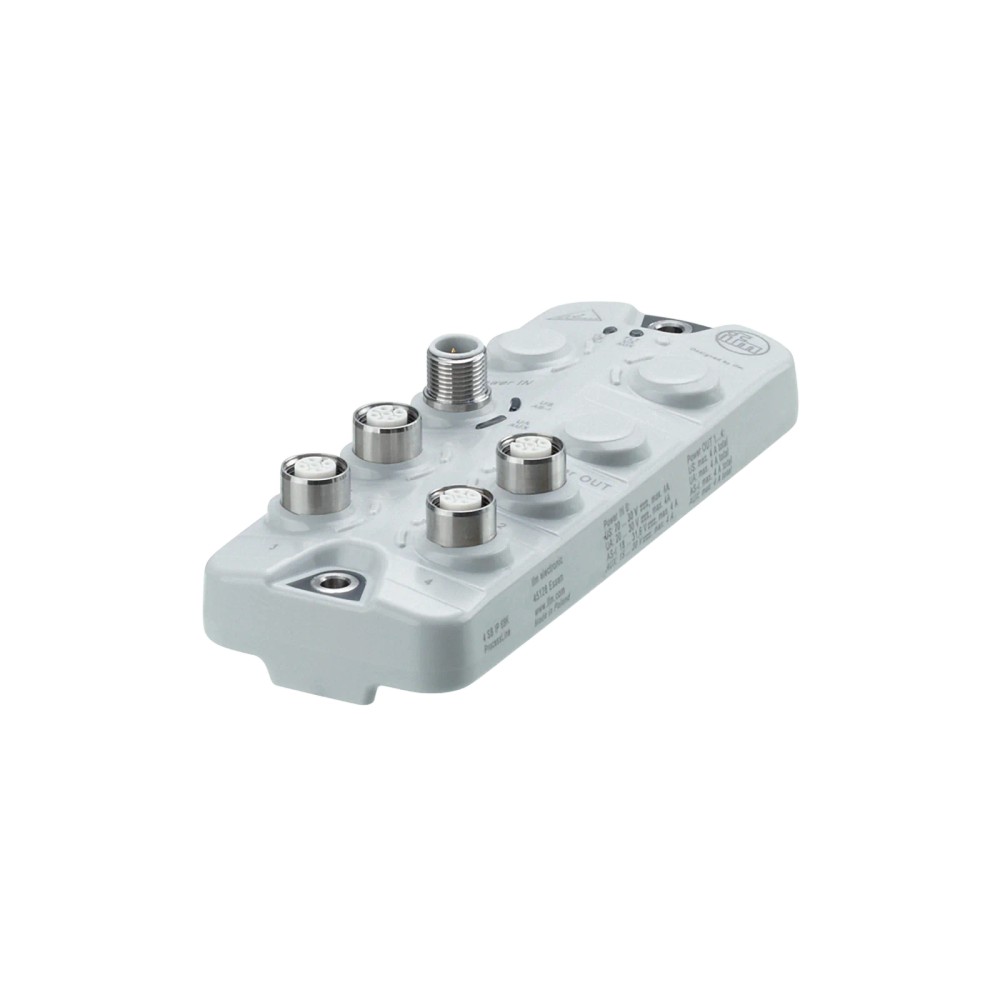

Sobre o Distribuidor de tensão passivo IFM AC2950 ProcessLine 4SB IP69K

O IFM AC2950 é um distribuidor de tensão passivo para sistemas AS-i ou IO-Link em áreas úmidas e higiênicas da indústria de alimentos. Possui conexões elétricas M12 com codificação A para Power IN e Power OUT, detecção de sobrecorrente e grau de proteção IP65, IP66, IP67 e IP69K quando utilizado com tampas de proteção de aço inoxidável. Opera em temperatura ambiente de -25 a 60 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Distribuidor de tensão passivo
Modelo	ProcessLine 4SB
Compatibilidade de comunicação	AS-i ou IO-Link
Conexão elétrica	M12, codificação A, Power IN e Power OUT
Proteção	IP65, IP66, IP67 e IP69K; IP69K com tampas de proteção de aço inoxidável
Detecção de sobrecorrente	Sim; 4400 mA ± 200 mA
Dimensões	152 x 59,3 x 38,4 mm
Temperatura ambiente	-25 a 60 °C
Material	Invólucro em PA cinza; conectores em aço inoxidável 1.4404 (316L)
Aprovações	CE, cULus e UKCA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Distribuição passiva de tensão em aplicações AS-i ou IO-Link, conforme os dados de operação correspondentes.
Instalação em áreas úmidas e higiênicas da indústria de alimentos, observando a configuração de proteção indicada pelo fabricante.
Sistemas que utilizem conexões M12, codificação A, para Power IN e Power OUT.

⚠ Considere outro se precisa de:

Não selecionar para conexões que não correspondam à configuração M12 com codificação A sem validar a interface física e elétrica no datasheet.
Não considerar IP69K sem as tampas de proteção de aço inoxidável; a ficha condiciona esse grau de proteção ao uso dessas tampas.
Não exceder os limites de tensão, corrente ou temperatura especificados para o modo AS-i ou IO-Link utilizado.

APLICAÇÕES E USO

Aplicação declarada: distribuição passiva de tensão em áreas úmidas e higiênicas da indústria de alimentos; para IP69K, a ficha exige funcionamento com tampas de proteção de aço inoxidável.
Aplicação em sistemas AS-i, respeitando tensão de operação de 18 a 31,6 V DC e, quando utilizada, alimentação adicional AUX de 15 a 30 V DC.
Aplicação em sistemas IO-Link, respeitando tensão US de 20 a 30 V DC e, quando utilizada, alimentação adicional UA de 20 a 30 V DC.
Possibilidade de instalação em ambientes de até 90% de umidade relativa sem condensação e temperatura ambiente de -25 a 60 °C, dentro dos limites especificados; validar a instalação completa no datasheet.

COMO ESCOLHER

Antes de comprar o Distribuidor de tensão passivo IFM AC2950 ProcessLine 4SB IP69K, verifique estes pontos:

Escolha o AC2950

Quando a aplicação requer um distribuidor de tensão passivo para AS-i ou IO-Link, usa conexões M12 codificação A e se enquadra nos limites elétricos e ambientais informados.

Verifique as tampas antes de especificar IP69K

O grau IP69K é indicado com tampas de proteção de aço inoxidável. Confirme essa configuração para a condição de lavagem prevista.

Busque outra configuração ou valide com o fabricante

Quando a instalação exigir outro tipo de conexão, tensões ou correntes fora das faixas especificadas, ou condições ambientais além dos limites da ficha, consulte o datasheet e a IFM antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Distribuidor de tensão passivo	Classificação informada para o AC2950.
Nome de catálogo	Distribuidor de tensão passivo ProcessLine 4SB IP69K	Identificação do produto no catálogo.
Marca	IFM / ifm electronic	Fabricante indicado nas fontes do produto.
Modelo	AS-i ou IO-Link Spannungsverteiler	Denominação de modelo registrada na ficha.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada no catálogo.
Categoria	Distribuidor de tensão passivo; comunicação industrial	Classificação comercial do produto.
SKU e part number	AC2950	Identificadores do produto.
GTIN	4021179326551	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8517.62.39	Classificação fiscal registrada na ficha.

Comunicação e alimentação elétrica
Sistemas de operação	AS-i ou IO-Link	Modos de operação indicados para o distribuidor.
Conexão do módulo	M12	Interface de conexão informada.
Power IN	M12; codificação A; torque máximo de aperto de 0,6 a 0,8 Nm	Conexão elétrica de entrada; respeitar o torque máximo indicado.
Power OUT	M12; codificação A; torque máximo de aperto de 0,6 a 0,8 Nm	Conexão elétrica de saída; respeitar o torque máximo indicado.
AS-i — tensão de operação	18 a 31,6 V DC	Faixa de operação do modo AS-i.
AS-i — consumo de corrente	4000 mA	Valor especificado para operação AS-i.
AS-i — alimentação adicional AUX	15 a 30 V DC	Faixa de tensão da alimentação adicional AS-i.
AS-i — corrente máxima pela alimentação adicional	4000 mA	Limite informado para a alimentação adicional AUX.
IO-Link — tensão de operação US	20 a 30 V DC	Faixa de operação indicada para US no modo IO-Link.
IO-Link — consumo de corrente US	4000 mA	Valor especificado para operação IO-Link.
IO-Link — alimentação adicional UA	20 a 30 V DC	Faixa de tensão da alimentação adicional IO-Link.
IO-Link — corrente máxima pela alimentação adicional	4000 mA	Limite informado para a alimentação adicional UA.
Detecção de sobrecorrente	Sim; 4400 mA ± 200 mA	Valor de detecção especificado; não representa a corrente nominal de operação.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.

Proteção e condições ambientais
Grau de proteção IP	IP65, IP66, IP67 e IP69K	A ficha condiciona IP69K ao funcionamento com tampas de proteção de aço inoxidável.
Grau de proteção NEMA	6P	Classificação NEMA informada.
Temperatura ambiente	-25 a 60 °C	Faixa especificada para operação ambiente.
Temperatura de armazenamento	-25 a 85 °C	Faixa especificada para armazenamento.
Umidade relativa máxima	90%, sem condensação	Limite ambiental informado.
Altura máxima acima do nível do mar	4000 m	Limite de instalação indicado.
Grau de sujidade	2	Condição de poluição declarada na ficha.
Fluidos químicos	ISO 16750-5 HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA	Referências de resistência química listadas na ficha; consultar o datasheet para condições de ensaio e aplicação.
Compatibilidade eletromagnética	EN 62026-2; IEC 61000-6-2	Normas de EMC indicadas na ficha.
Resistência a choques	DIN EN 60068-2-27	Norma de referência indicada para resistência a choques.
Resistência a vibrações	DIN EN 60068-2-64; DIN EN 60068-2-6	Normas de referência indicadas para resistência a vibrações.

Dados mecânicos e materiais
Dimensões	152 x 59,3 x 38,4 mm	Dimensões do produto.
Comprimento	152 mm	Dimensão registrada na ficha.
Largura	59,3 mm	Dimensão registrada na ficha.
Altura	38,4 mm	Dimensão registrada na ficha.
Invólucro	Retangular	Formato indicado.
Tipo de montagem	Montagem da parede traseira	Método de montagem informado.
Material do invólucro	PA cinza	Material declarado para o invólucro.
Material dos conectores	Aço inoxidável 1.4404 (316L)	Material declarado para os conectores.
Peso	284,8 g	Peso informado no dataset do produto.

Displays e aprovações
Display em operação	LED verde AS-i / AUX / US / UA	Indicação luminosa de operação para as funções identificadas.
Display de erro	LED vermelho	Indicação luminosa de erro.
Aprovações	CE, cULus, UKCA	Aprovações registradas na ficha.
MTTF	379 anos	Valor informado no dataset; verificar condições e definição no documento técnico do fabricante.

COMPATIBILIDADE

Comunicação

• AS-i: tensão de operação 18 a 31,6 V DC; consumo de corrente 4000 mA.

• IO-Link: tensão de operação US de 20 a 30 V DC; consumo de corrente US de 4000 mA.

• Alimentação adicional AS-i AUX: 15 a 30 V DC, com consumo máximo de 4000 mA.

• Alimentação adicional IO-Link UA: 20 a 30 V DC, com consumo máximo de 4000 mA.

Conexões

Elétrica Power IN e Power OUT: M12, codificação A; torque máximo de aperto de 0,6 a 0,8 Nm. A conexão do módulo é M12. Verifique a pinagem e a atribuição de condutores no datasheet antes de conectar.

Processo Não há conexão de processo especificada na ficha; o produto é um distribuidor de tensão passivo com conexões elétricas M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema AS-i dentro das faixas de operação indicadas, com conexões M12 codificação A	✓	A ficha especifica operação AS-i de 18 a 31,6 V DC e alimentação adicional AUX de 15 a 30 V DC.
Sistema IO-Link dentro das faixas de operação indicadas, com conexões M12 codificação A	✓	A ficha especifica operação IO-Link US de 20 a 30 V DC e alimentação adicional UA de 20 a 30 V DC.
Aplicação que exige IP69K sem tampas de proteção de aço inoxidável	✗	A ficha condiciona o funcionamento com proteção IP69K ao uso de tampas de proteção de aço inoxidável.
Instalação sujeita a temperatura ambiente abaixo de -25 °C ou acima de 60 °C	✗	A faixa de temperatura ambiente especificada é de -25 a 60 °C.
Conexão de processo mecânica para fluido ou tubulação	✗	A ficha não informa conexão de processo; o produto é descrito como distribuidor de tensão passivo.

INSTALAÇÃO

Como instalar o Distribuidor de tensão passivo IFM AC2950 ProcessLine 4SB IP69K

Confirme que o modelo é AC2950 e que o sistema utiliza AS-i ou IO-Link conforme a aplicação prevista.
Verifique a tensão de alimentação do modo escolhido e da alimentação adicional, se utilizada, contra as faixas especificadas no datasheet.
Planeje a montagem na parede traseira e confira o espaço para as dimensões de 152 x 59,3 x 38,4 mm.
Conecte Power IN e Power OUT usando interfaces M12 com codificação A; consulte o datasheet para a pinagem e a atribuição elétrica.
Aperte as conexões dentro do torque máximo especificado de 0,6 a 0,8 Nm.
Para a condição IP69K, instale as tampas de proteção de aço inoxidável; após a ligação, verifique os LEDs de operação e de erro.

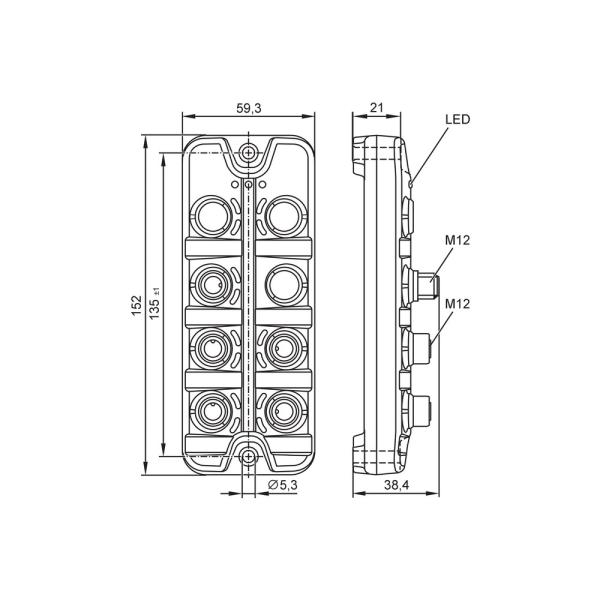

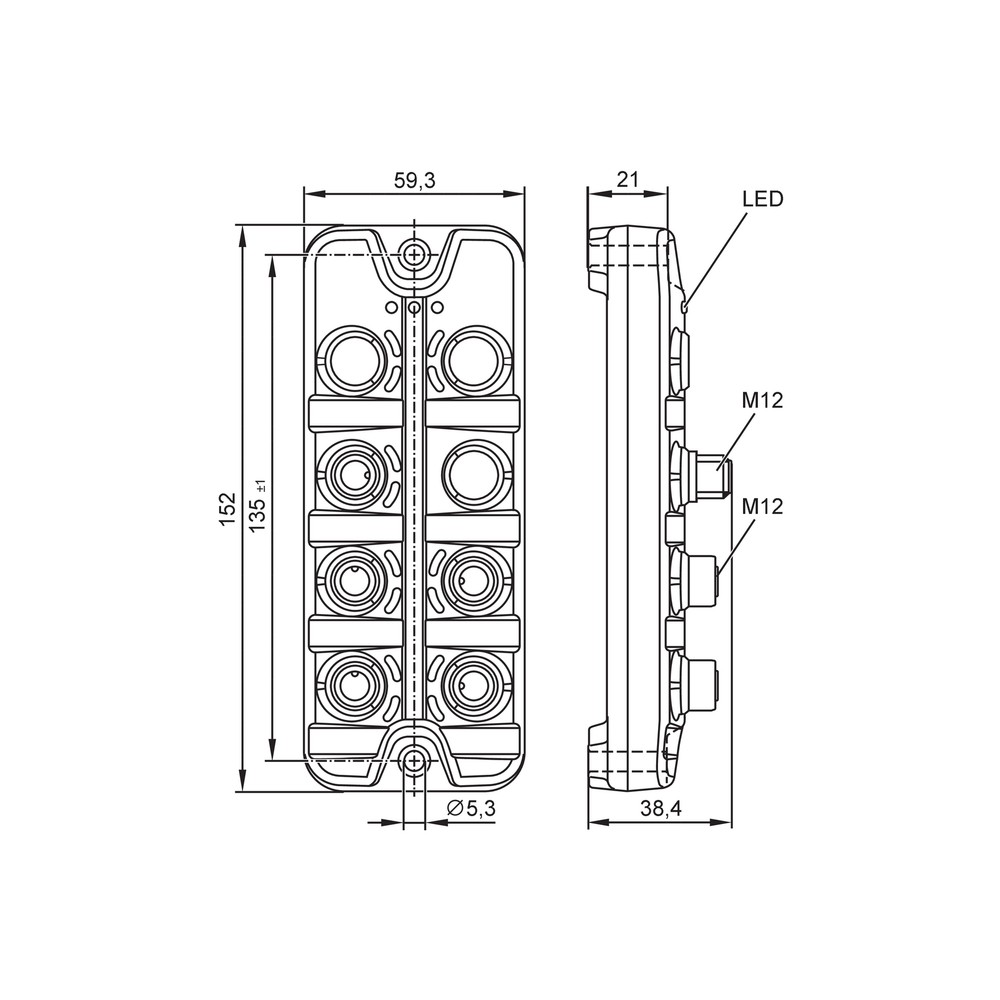

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED vermelho de erro aceso.	Condição de erro ou sobrecorrente detectada; a ficha informa detecção em 4400 mA ± 200 mA.	Confira a corrente da alimentação e das cargas conectadas, compare com os limites aplicáveis do sistema e consulte o datasheet para interpretar a indicação.
LED verde de operação esperado não acende.	Ausência ou valor inadequado da tensão de alimentação para o modo AS-i ou IO-Link selecionado.	Meça a tensão no circuito e compare com a faixa de operação correspondente; verifique conexões M12 e a alimentação adicional, se utilizada.
Falha ou interrupção de alimentação na saída.	Conexão M12 incorreta, desconectada ou apertada fora do limite recomendado.	Confira a codificação A, o assentamento dos conectores, a pinagem no datasheet e o torque, que não deve exceder 0,6 a 0,8 Nm.
A proteção IP69K esperada não é atendida.	Uso sem as tampas de proteção de aço inoxidável exigidas para a condição IP69K.	Inspecione a configuração e confirme a presença das tampas de proteção de aço inoxidável; confira também o grau de proteção requerido para a instalação.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM AC2950 em português (Datasheet) Desenho em escala IFM AC2950 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AC2950 e para quem ele serve?

É um distribuidor de tensão passivo para sistemas AS-i ou IO-Link. A aplicação declarada é em áreas úmidas e higiênicas da indústria de alimentos.

Quais conexões elétricas e protocolos ele utiliza?

O produto opera em AS-i ou IO-Link e possui conexões M12 com codificação A para Power IN e Power OUT. Consulte o datasheet para confirmar a pinagem da instalação.

O que acompanha o AC2950?

A ficha informa uma peça por embalagem, mas não especifica acessórios incluídos. Confirme com o fornecedor o conteúdo da embalagem antes da compra.

Ele pode ser usado com conexões M12 de outra codificação?

A ficha especifica conexões M12 com codificação A para Power IN e Power OUT. Não há informação que confirme compatibilidade com outras codificações.

Posso usar o AC2950 em uma aplicação que exige IP69K sem tampas?

Não se deve considerar IP69K nessa configuração: a ficha condiciona esse grau de proteção ao uso de tampas de proteção de aço inoxidável.

O AC2950 serve para operar fora da faixa de -25 a 60 °C?

A faixa de temperatura ambiente especificada é de -25 a 60 °C. Para condições fora dela, consulte o fabricante e não presuma operação adequada.

O LED vermelho acendeu; o que devo verificar antes de substituir o distribuidor?

Verifique a corrente da alimentação e das cargas, pois o produto informa detecção de sobrecorrente em 4400 mA ± 200 mA. Consulte também o datasheet para interpretar a indicação luminosa.

A saída parou de alimentar os dispositivos; qual é a primeira verificação?

Confira a presença e o valor da tensão de alimentação aplicável ao modo AS-i ou IO-Link e inspecione as conexões M12. Verifique a pinagem no datasheet antes de reconectar.

É melhor comprar o distribuidor avulso ou um kit?

A ficha identifica uma peça por embalagem e não informa um kit ou acessórios incluídos. Se a instalação exigir componentes adicionais, confirme a lista necessária com o fabricante ou fornecedor.

Qual torque devo aplicar ao conectar os cabos?

O torque máximo informado para Power IN e Power OUT é de 0,6 a 0,8 Nm. Consulte o datasheet para orientações de pinagem e instalação.

GLOSSÁRIO TÉCNICO

AS-i

Modo de operação indicado para o distribuidor, com tensão de operação especificada de 18 a 31,6 V DC (Ref.: Operação AS-i — Tensão de operação).

IO-Link

Modo de operação indicado para o distribuidor, com alimentação US especificada de 20 a 30 V DC (Ref.: Operação IO-Link — Tensão de operação).

M12 codificação A

Tipo e codificação da conexão elétrica especificados para Power IN e Power OUT (Ref.: Conexão elétrica — Power IN/Power OUT).

Detecção de sobrecorrente

Detecção indicada pela ficha com limiar de 4400 mA ± 200 mA (Ref.: Detecção de sobrecorrente).

IP69K

Grau de proteção indicado para funcionamento com tampas de proteção de aço inoxidável (Ref.: Proteção IP).
