Módulo AS-Interface IFM AC2900

Pré-visualizar: AC2900 IFM - Módulo ProcessLine AS-Interface Indústria alimentícia IP69K 8xM12

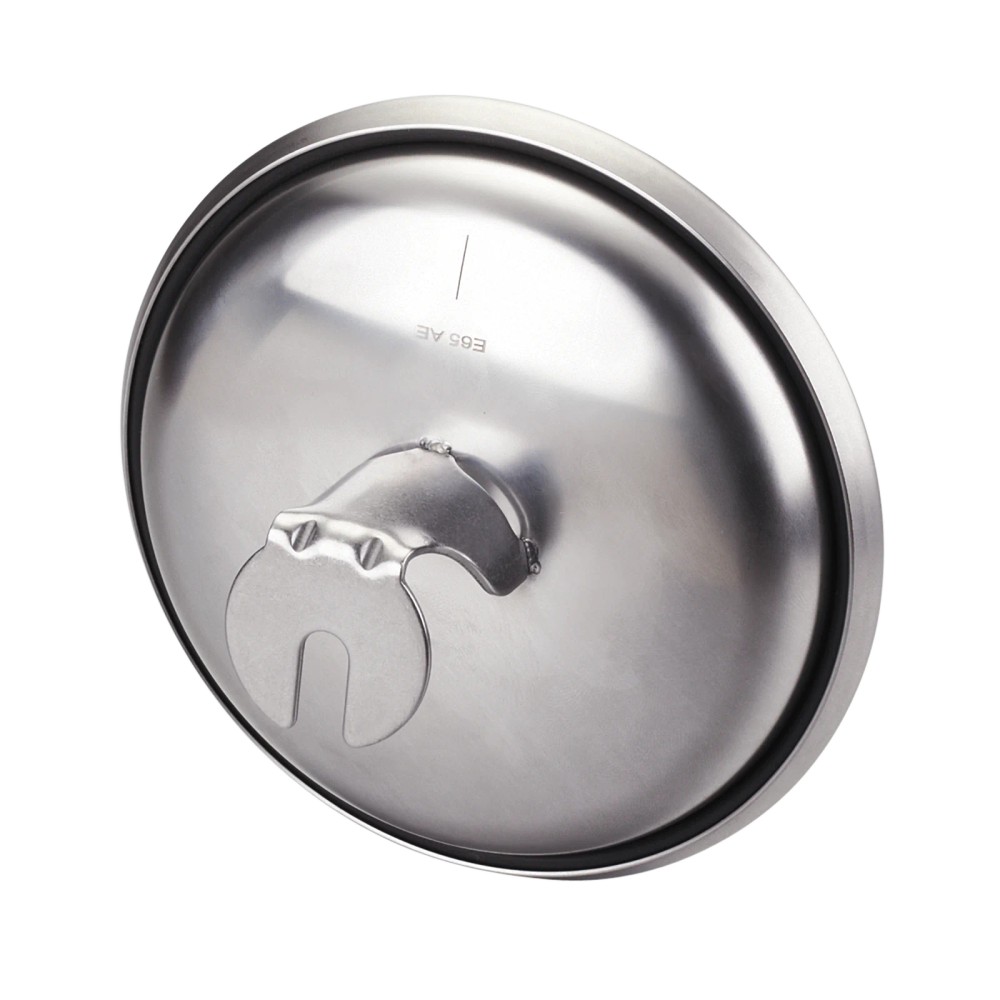

AC2900 IFM - Módulo ProcessLine AS-Interface Indústria alimentícia IP69K 8xM12

Imagem meramente ilustrativa

R$ 2.175,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC2900
EAN: 4021179004954
NCM do produto: 85176239

Destaques do Produto Protocolo...mais

Fechar menu

Saiba mais sobre: "AC2900 IFM - Módulo ProcessLine AS-Interface Indústria alimentícia IP69K 8xM12"

Destaques do Produto

Protocolo

AS-Interface

Número de soquetes

8 × M12

Proteção

IP68 e IP69K

Capacidade de carga por módulo/slot

4 A para AS-i e 4 A para AUX

Alimentação AUX

20…30 V DC

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

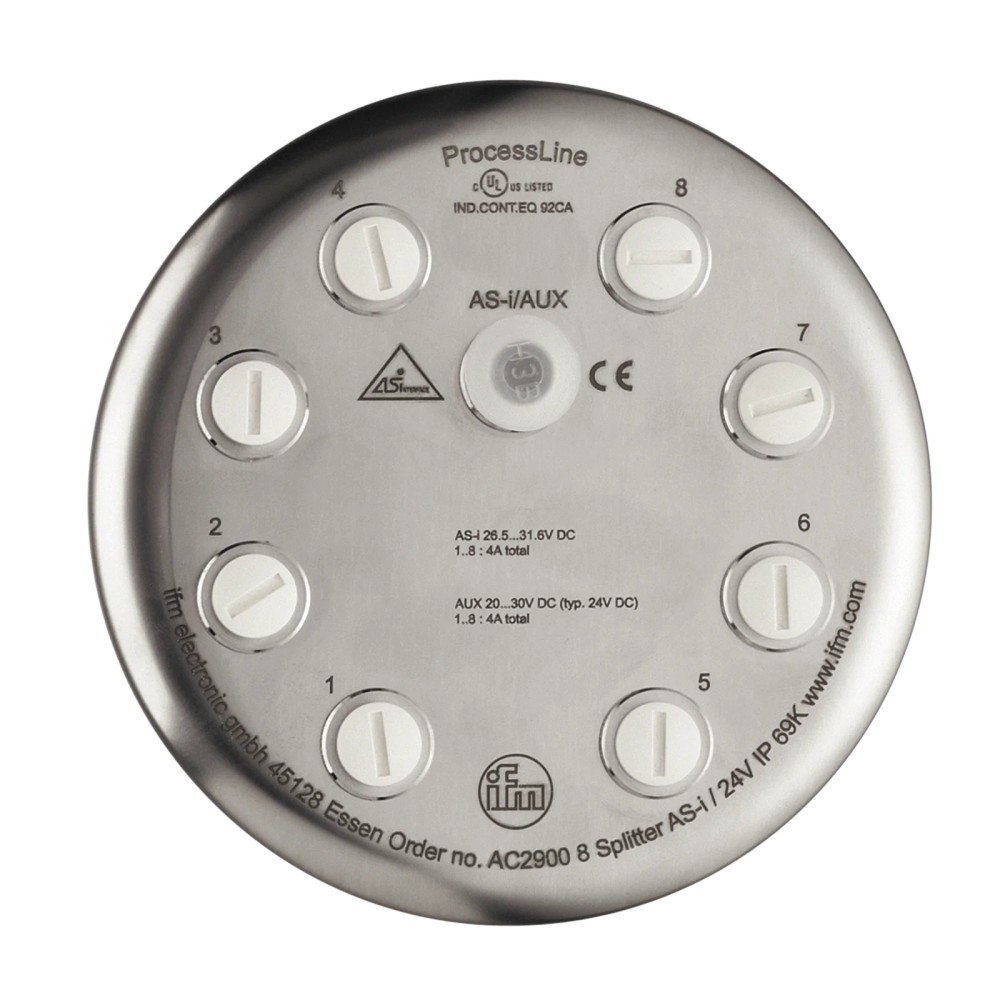

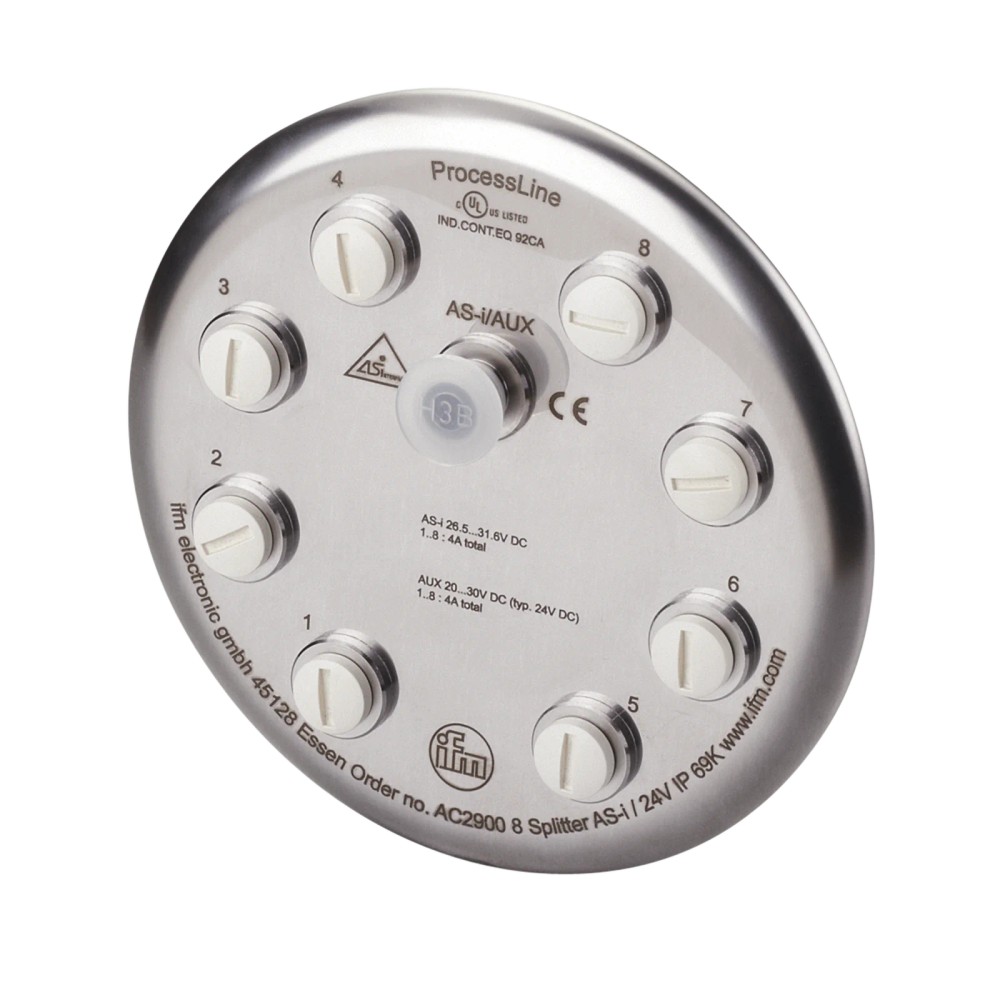

Sobre o Módulo ProcessLine AS-Interface ifm AC2900, 8 soquetes M12

O AC2900 é um distribuidor passivo de tensão da linha ProcessLine, para distribuição em sistemas AS-Interface em áreas úmidas e higiênicas da indústria de alimentos. Possui oito soquetes M12 com codificação A e proteção IP68/IP69K. Seu invólucro é de aço inoxidável e suas dimensões são Ø 137,3 mm × 80 mm. A capacidade de carga é de 4 A por módulo/slot, tanto para AS-i quanto para AUX.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC2900
Linha	ProcessLine 8 SB
Função	Distribuidor passivo de tensão
Protocolo	AS-Interface
Conexões de soquete	8 × M12, codificação A, 5 contatos
Conexão do módulo	1 × M12, codificação A, 5 contatos
Grau de proteção	IP68; IP69K
Capacidade de carga	4 A por módulo/slot (AS-i: 4 A; AUX: 4 A)
Dimensões	Ø 137,3 mm × 80 mm
Temperatura ambiente	-5…70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Distribuição passiva de tensão em instalações AS-Interface que utilizem a conexão do módulo M12 prevista para o AC2900.
Aplicações em áreas úmidas e higiênicas da indústria de alimentos, respeitando os limites elétricos e ambientais especificados.
Instalações que necessitem de oito soquetes M12 de 5 contatos, codificação A, e proteção IP68/IP69K.

⚠ Considere outro se precisa de:

Não selecione o AC2900 se a capacidade requerida exceder 4 A por módulo/slot em AS-i ou 4 A em AUX.
Não utilize fora da temperatura ambiente especificada de -5…70 °C ou com umidade relativa superior a 90% sem condensação.
Não presuma compatibilidade com conectores, pinagens ou dispositivos apenas por terem formato M12; confirme codificação, contatos e atribuição elétrica no datasheet.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: distribuição passiva de tensão em áreas úmidas e higiênicas da indústria de alimentos, com proteção IP68/IP69K.
Uso em sistema AS-Interface com conexão do módulo M12 e até oito conexões de soquete M12, desde que codificação, pinagem, tensão e correntes sejam compatíveis com os equipamentos conectados.
A operação deve permanecer entre -5 e 70 °C, com umidade relativa máxima de 90% sem condensação e altitude de até 2000 m.
A ficha não especifica agentes químicos de limpeza, duração de imersão ou condições detalhadas de lavagem; valide esses requisitos no datasheet e com o fabricante antes de definir o processo de higienização.

COMO ESCOLHER

Antes de comprar o Módulo ProcessLine AS-Interface ifm AC2900, 8 soquetes M12, verifique estes pontos:

Quando escolher o AC2900

Escolha-o quando a instalação requerer um distribuidor passivo ProcessLine para AS-Interface, oito soquetes M12 de codificação A e uso em áreas úmidas e higiênicas da indústria de alimentos. Verifique que as cargas permaneçam dentro de 4 A por módulo/slot para AS-i e AUX.

Quando buscar outra configuração

Procure outro produto quando forem necessários mais de oito soquetes, outra codificação ou quantidade de contatos, corrente acima dos limites indicados, ou condições ambientais fora da faixa especificada. A ficha disponível não identifica modelos alternativos; confirme a seleção no catálogo ou datasheet da ifm.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	AC2900	Referência do produto ifm.
Nome da linha	ProcessLine	Série indicada para a aplicação descrita na ficha.
Série/configuração	ProcessLine 8 SB	Designação informada para o módulo.
Tipo de produto	Módulo ProcessLine AS-Interface	Classificação do equipamento.
Descrição funcional	Distribuidor passivo de tensão	Função declarada; não implica função ativa de controle.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada pelo fabricante.
Categoria	Comunicação industrial	Classificação comercial fornecida.

Comunicação
Protocolo	AS-Interface (AS-i)	Protocolo de comunicação indicado para o módulo.
Compatibilidade eletromagnética	EN 62026-2; EN 61000-6-2	Normas informadas na ficha para EMC.

Conexões elétricas
Conexão do módulo	M12	Interface elétrica do módulo.
Conector elétrico	1 × M12; codificação A; 5 contatos	Conexão de entrada indicada na ficha.
Comprimento máximo do cabo no conector	2 m	Limite informado para a conexão do módulo.
Soquetes elétricos	8 × M12; codificação A; 5 contatos	Quantidade e configuração das conexões de soquete.
Comprimento máximo do cabo nos soquetes	20 m	Limite informado para os cabos dos soquetes.
Vedação das conexões	EPDM	Material de vedação informado para conector e soquetes.
Torque máximo de aperto	1,2…1,4 Nm	Limite de aperto indicado para as conexões M12.
Atribuição dos contatos	1: AS-i+; 2: 0 V; 3: AS-i−; 4: +24 V; 5: FE	Pinagem fornecida para a conexão elétrica.

Dados elétricos
Tensão de operação	26,5…31,6 V DC	Faixa de operação informada.
Alimentação adicional AUX	20…30 V DC	Faixa da alimentação auxiliar indicada.
Capacidade de carga por módulo/slot	4 A; AS-i: 4 A; AUX: 4 A	Limites de corrente informados para cada alimentação.

Condições ambientais
Grau de proteção	IP68; IP69K	Classificação de proteção especificada; respeitar as condições de instalação e uso do fabricante.
Temperatura ambiente	-5…70 °C	Faixa de operação indicada.
Temperatura de armazenamento	-5…70 °C	Faixa permitida para armazenamento informada.
Umidade relativa máxima	90%, sem condensação	Limite ambiental indicado.
Altitude máxima	2000 m acima do nível do mar	Limite de instalação informado.
Grau de sujidade	2	Grau declarado na ficha técnica.

Dados mecânicos e materiais
Dimensões	Ø 137,3 mm; comprimento 80 mm	Dimensões externas informadas.
Invólucro	Cilíndrico	Formato indicado na ficha.
Material do invólucro	Aço inoxidável	Material declarado para o invólucro.
Material da vedação	EPDM	Material declarado para a vedação.
Material das capas de proteção	PP	Material declarado para as capas de proteção.
Tipo de montagem	Base de montagem	Método de montagem informado.
Peso	613,5 g	Massa indicada nos dados técnicos do produto.

Itens incluídos e acessórios
Capas de proteção incluídas	8 × M12, E70297	Material incluído conforme ficha.
Acessório opcional	Chave de torque E70390	Acessório opcional indicado; não informado como incluído.

Identificação comercial
Marca	ifm	Fabricante indicado.
SKU / part number	AC2900	Código de identificação do produto.
GTIN	4021179004954	Identificador comercial informado.
NCM	8517.62.39	Classificação fiscal fornecida nos dados do produto.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i).

Conexões

Elétrica Conexão do módulo por 1 × M12, codificação A, 5 contatos. O cabo dessa conexão pode ter comprimento máximo de 2 m. Soquetes: 8 × M12, codificação A, 5 contatos; comprimento máximo do cabo indicado: 20 m. A pinagem informada é: pino 1 AS-i+, pino 2 0 V, pino 3 AS-i−, pino 4 +24 V, pino 5 FE. Alimentação AUX: 20…30 V DC. Tensão de operação: 26,5…31,6 V DC. Capacidade de carga: 4 A para AS-i e 4 A para AUX por módulo/slot. Torque máximo de aperto: 1,2…1,4 Nm.

Processo Não há conexão de processo fluídico especificada. O produto possui conexão elétrica de módulo M12 e oito soquetes M12; não confundir essas conexões elétricas com uma conexão mecânica de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema AS-Interface com conexão M12 de codificação A e pinagem compatível com a indicada	✓	O produto é especificado para AS-Interface e informa conexão M12 de 5 contatos com codificação A. Confirme a atribuição dos pinos no equipamento conectado.
Instalação que requer oito conexões M12 de 5 contatos e proteção IP68/IP69K	✓	A ficha especifica oito soquetes M12 de codificação A, 5 contatos, e os graus de proteção IP68 e IP69K.
Carga acima de 4 A por módulo/slot em AS-i ou AUX	✗	A capacidade de carga informada é 4 A para AS-i e 4 A para AUX por módulo/slot.
Operação fora de -5…70 °C ou com umidade relativa acima de 90% sem condensação	✗	Essas condições excedem os limites ambientais informados para o produto.
Conexão M12 com outra codificação, pinagem ou quantidade de contatos	✗	A ficha especifica codificação A e 5 contatos; não há evidência de compatibilidade com outras configurações.
Aplicação em área úmida e higiênica da indústria de alimentos, dentro dos limites especificados	✓	Essa aplicação é indicada na ficha do produto, que também informa proteção IP68/IP69K.

INSTALAÇÃO

Como instalar o Módulo ProcessLine AS-Interface ifm AC2900, 8 soquetes M12

Confirme que o sistema utiliza AS-Interface e que a conexão do módulo é M12, codificação A, com 5 contatos e pinagem compatível.
Verifique os requisitos de alimentação: tensão de operação de 26,5…31,6 V DC e, quando utilizada, alimentação AUX de 20…30 V DC.
Monte o produto pela base de montagem, considerando as dimensões externas de Ø 137,3 mm e comprimento de 80 mm.
Conecte o módulo e os cabos aos soquetes; respeite os comprimentos máximos especificados de 2 m para a conexão do módulo e 20 m para os soquetes.
Aperte as conexões M12 com torque entre 1,2 e 1,4 Nm e confirme que as vedações EPDM estão corretamente posicionadas.
Antes da operação, confira a pinagem, os limites de corrente de 4 A para AS-i e AUX por módulo/slot e as condições ambientais permitidas.

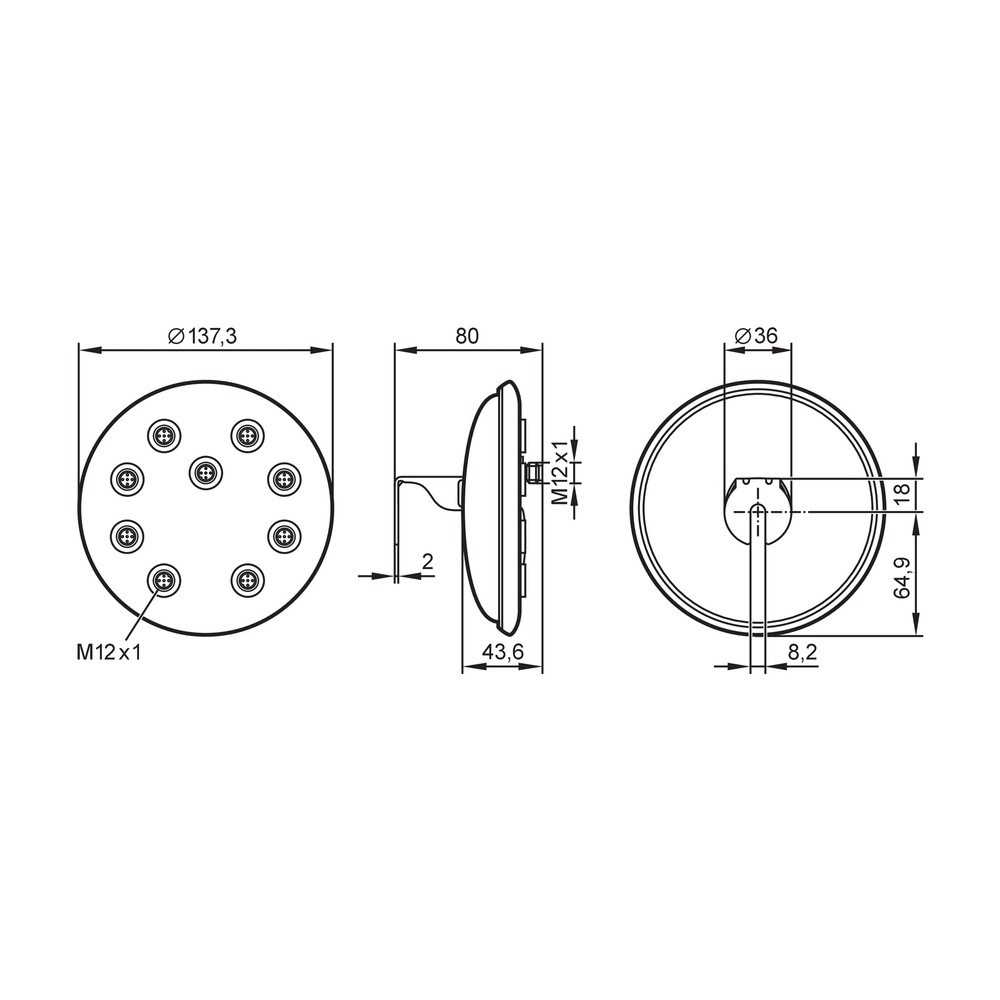

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Incluído: 8 capas de proteção M12, código E70297.
Opcional, não indicado como incluído: chave de torque E70390.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não comunica na rede AS-Interface.	Conexão M12 incompatível, pinagem incorreta ou ausência da alimentação requerida.	Verifique a codificação e a pinagem dos cinco contatos, a continuidade dos cabos e as faixas de tensão especificadas.
A alimentação auxiliar não atende à carga conectada.	Tensão AUX fora de 20…30 V DC ou corrente requerida acima de 4 A por módulo/slot.	Meça a tensão AUX sob carga e compare a corrente do circuito com o limite informado.
Há entrada de umidade na conexão ou perda de vedação.	Conexão apertada fora do torque indicado, vedação EPDM mal posicionada ou conexão danificada.	Inspecione a vedação e a conexão M12; confirme o torque de 1,2…1,4 Nm e procure danos visíveis.
Uma conexão apresenta falha intermitente ou aquecimento.	Contato ou cabo inadequado, conexão frouxa ou corrente acima do limite especificado.	Com o circuito desenergizado, inspecione os contatos e a fixação; depois verifique a corrente e o comprimento do cabo em relação aos limites da ficha.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica ifm AC2900 (PT-BR) (Datasheet) Desenho em escala AC2900 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o módulo ifm AC2900 e para que serve?

É um distribuidor passivo de tensão ProcessLine para sistemas AS-Interface. A ficha o destina a áreas úmidas e higiênicas da indústria de alimentos.

Quantas conexões M12 ele tem e qual é a configuração?

O AC2900 tem oito soquetes M12 e uma conexão de módulo M12, todos especificados com codificação A e 5 contatos. A pinagem e os limites de cabo devem ser conferidos no datasheet.

O que acompanha o produto?

A ficha informa oito capas de proteção M12, código E70297, como material incluído. A chave de torque E70390 é listada como acessório opcional, não como item incluído.

Posso usar o AC2900 com qualquer cabo ou dispositivo M12?

Não é possível concluir compatibilidade apenas pelo formato M12. Confirme codificação A, cinco contatos, pinagem e requisitos elétricos do dispositivo conectado.

O AC2900 serve para uma carga que exige mais de 4 A?

Não, se a carga exceder 4 A por módulo/slot em AS-i ou AUX. A ficha especifica 4 A para cada uma dessas alimentações.

Ele funciona fora da faixa de temperatura indicada?

A ficha especifica temperatura ambiente de -5…70 °C e armazenamento na mesma faixa. Não há base na ficha para confirmar operação fora desses limites.

O módulo parou de comunicar; o que devo verificar antes de substituí-lo?

Confira primeiro a conexão AS-i, a pinagem M12, a continuidade do cabo e a alimentação dentro da faixa especificada. Verifique também se a conexão tem a codificação e os contatos corretos.

A conexão está falhando ou aquecendo; como faço o diagnóstico?

Inspecione os contatos e o aperto das conexões M12, e confirme o torque de 1,2…1,4 Nm. Verifique a corrente da carga contra o limite de 4 A por módulo/slot.

Como escolher entre o AC2900 e um distribuidor com outra configuração?

Escolha o AC2900 quando forem necessários oito soquetes M12, codificação A, 5 contatos e distribuição AS-Interface dentro dos limites elétricos indicados. Se precisar de outra quantidade de conexões, codificação ou corrente, compare com outro modelo no catálogo da ifm.

Que cuidados devo ter durante a instalação?

Confira a pinagem e os limites de alimentação antes de conectar o sistema, e aperte as conexões entre 1,2 e 1,4 Nm. Use os comprimentos máximos de cabo indicados e proteja as vedações durante a montagem.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Protocolo de comunicação industrial indicado para o AC2900.

Codificação M12 A

Configuração de codificação especificada para o conector e os soquetes M12 do produto.

IP68

Grau de proteção declarado para o produto; condições detalhadas de ensaio devem ser consultadas na documentação do fabricante.

IP69K

Grau de proteção declarado para o produto; os limites específicos de aplicação devem ser verificados na documentação do fabricante.

AUX

Alimentação adicional indicada para o módulo, com faixa de tensão e limite de corrente especificados na ficha.
