Módulo AS-Interface IFM AC2900

Pré-visualizar: AC2900 IFM - Módulo ProcessLine AS-Interface Indústria Alimentícia 8 SB IP69K

AC2900 IFM - Módulo ProcessLine AS-Interface Indústria Alimentícia 8 SB IP69K

Imagem meramente ilustrativa

R$ 2.175,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC2900
EAN: 4021179004954
NCM do produto: 85176239

Destaques do Produto Protocolo...mais

Fechar menu

Saiba mais sobre: "AC2900 IFM - Módulo ProcessLine AS-Interface Indústria Alimentícia 8 SB IP69K"

Destaques do Produto

Protocolo

AS-Interface

Número de soquetes

8 x M12

Proteção

IP68 e IP69K

Aplicação informada

Áreas úmidas e higiênicas na indústria de alimentos

Alimentação auxiliar

20...30 V DC (AUX)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

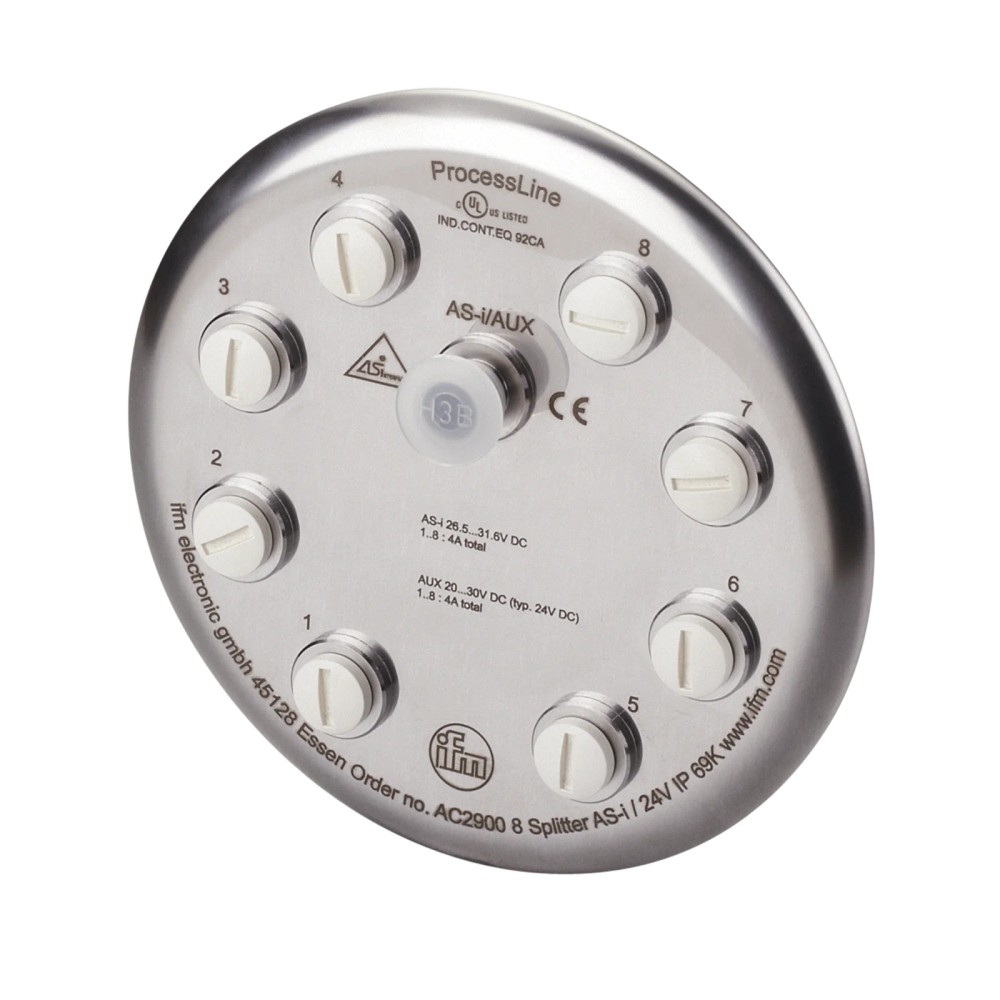

Sobre o Módulo ProcessLine AS-Interface ifm AC2900, 8 SB, IP69K

O ifm AC2900 é um módulo ProcessLine AS-Interface destinado a áreas úmidas e higiênicas da indústria de alimentos. O equipamento tem oito soquetes M12, grau de proteção IP68 e IP69K e invólucro de aço inoxidável. Também funciona como distribuidor de tensão passivo e oferece conexão AS-Interface e alimentação auxiliar.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	ifm
Modelo / SKU	AC2900
Tecnologia de comunicação	AS-Interface
Série	ProcessLine 8 SB
Conexões disponíveis	8 soquetes M12 e 1 conector M12, codificação A, 5 contatos
Grau de proteção	IP68; IP69K
Tensão de operação	26,5...31,6 V DC
Alimentação auxiliar	20...30 V DC (AUX)
Dimensões	Ø 137,3 mm; comprimento 80 mm
Materiais do invólucro e vedação	Aço inoxidável; EPDM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações AS-Interface em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada na ficha.
Sistemas que necessitem de um módulo ProcessLine com oito soquetes M12 de codificação A e conexão de módulo M12.
Instalações que atendam às faixas de tensão, temperatura, corrente por módulo/slot e condições ambientais especificadas.

⚠ Considere outro se precisa de:

Não selecionar quando a rede de comunicação necessária não for AS-Interface.
Não selecionar se a alimentação disponível estiver fora de 26,5...31,6 V DC para operação ou, quando usada, de 20...30 V DC para AUX.
Não usar em condições acima do limite de temperatura ambiente de 70 °C ou de umidade relativa máxima de 90% sem condensação.

APLICAÇÕES E USO

Aplicação explicitamente indicada: uso em áreas úmidas e higiênicas da indústria de alimentos; o produto possui proteção IP68 e IP69K.
Distribuição passiva de tensão em uma instalação ProcessLine AS-Interface com conexões M12, desde que a tensão, carga, cabeamento e condições ambientais respeitem a ficha técnica.
A compatibilidade com dispositivos específicos não está detalhada na ficha fornecida; confirme pinagem e requisitos elétricos no datasheet antes da instalação.

COMO ESCOLHER

Antes de comprar o Módulo ProcessLine AS-Interface ifm AC2900, 8 SB, IP69K, verifique estes pontos:

Escolha o AC2900 quando

A aplicação exigir um módulo ProcessLine AS-Interface com oito soquetes M12, proteção IP68/IP69K e uso em áreas úmidas e higiênicas da indústria de alimentos.

Verifique a alimentação antes da seleção

Confirme a tensão de operação de 26,5...31,6 V DC e, se utilizar alimentação auxiliar, a faixa de 20...30 V DC (AUX).

Considere outra opção quando

O sistema exigir tecnologia de comunicação diferente de AS-Interface ou uma configuração de conexão distinta das conexões M12 informadas. Confira a configuração elétrica e mecânica no datasheet antes de substituir.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Módulo ProcessLine AS-Interface ifm AC2900	Identificação do produto no anúncio.
Série	ProcessLine 8 SB	Série informada para o módulo.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita na ficha do produto.
Função descrita	Distribuidor de tensão passivo	Descrição do anúncio; não implica função de controle não especificada.

Comunicação e conformidade
Tecnologia de comunicação	AS-Interface	Tecnologia indicada para o módulo.
EMC / normas informadas	EN 62026-2; EN 61000-6-2	Referências normativas listadas nos dados do produto.

Dados elétricos
Tensão de operação	26,5...31,6 V DC	Faixa de tensão de operação informada.
Alimentação de tensão adicional	20...30 V DC (AUX)	Faixa especificada para alimentação auxiliar.
Capacidade de carga por módulo/slot	4 A; AS-i: 4 A; AUX: 4 A	Capacidade informada por módulo/slot e para cada alimentação indicada.
Grau de sujidade	2	Grau indicado na ficha técnica.

Conexões elétricas
Conexão do módulo	M12	Tipo de conexão informado para o módulo.
Conector elétrico	1 x M12; codificação A; 5 contatos; vedação EPDM	Conexão de entrada indicada na ficha.
Comprimento máximo de cabo no conector	2 m	Limite informado para o cabo associado ao conector.
Pinagem do conector	1 AS-i+; 2 0 V; 3 AS-i -; 4 +24 V; 5 FE	Atribuição de contatos informada para a conexão.
Soquetes elétricos	8 x M12; codificação A; 5 contatos; vedação EPDM	Conexões disponíveis para os dispositivos.
Comprimento máximo de cabo nos soquetes	20 m	Limite informado para o comprimento do cabo.
Torque máximo de aperto	1,2...1,4 Nm	Valor informado para as conexões elétricas.

Condições ambientais
Temperatura ambiente	-5...70 °C	Faixa de operação ambiente indicada.
Temperatura de armazenamento	-5...70 °C	Faixa indicada para armazenamento.
Umidade relativa máxima	90%, sem condensação	Limite de umidade informado.
Altura máxima acima do nível do mar	2000 m	Limite de altitude informado.
Grau de proteção	IP68; IP69K	Graus de proteção declarados para o produto.

Dados mecânicos e materiais

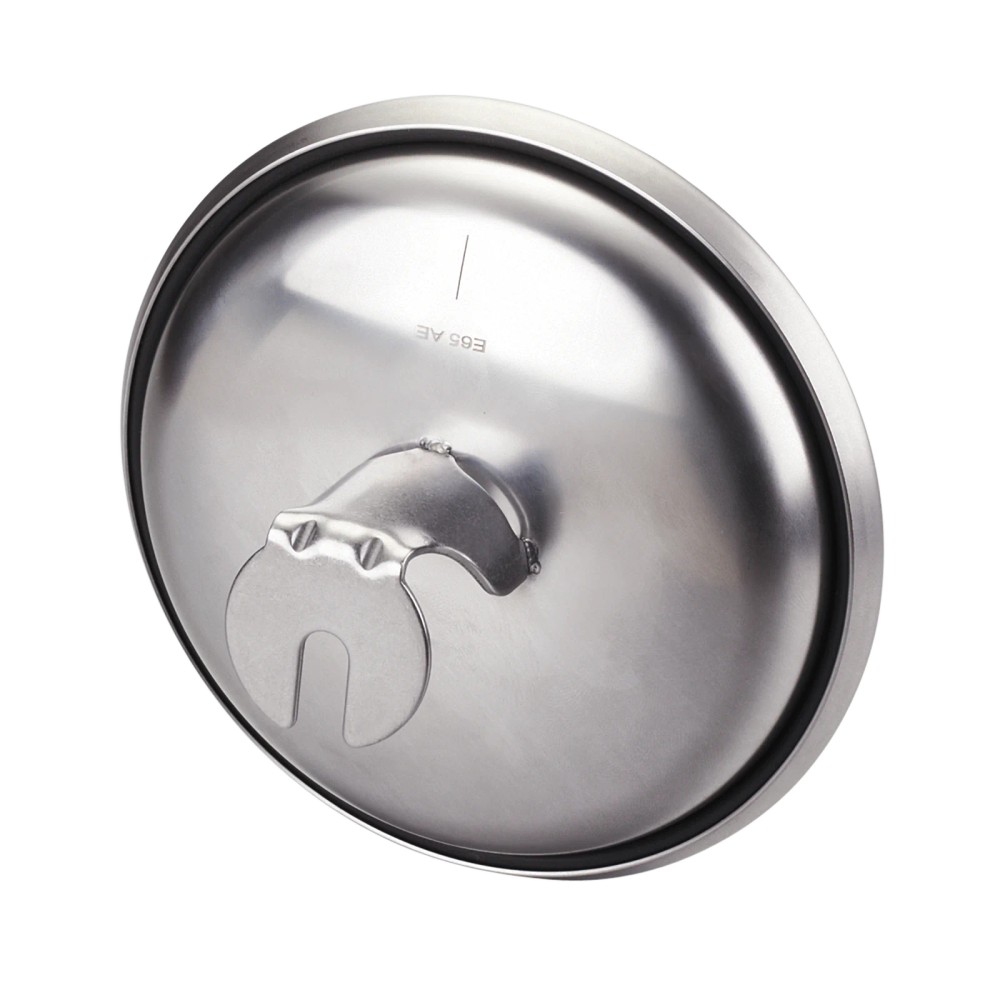

Invólucro	Cilíndrico, em aço inoxidável	Forma e material descritos nos dados do produto.

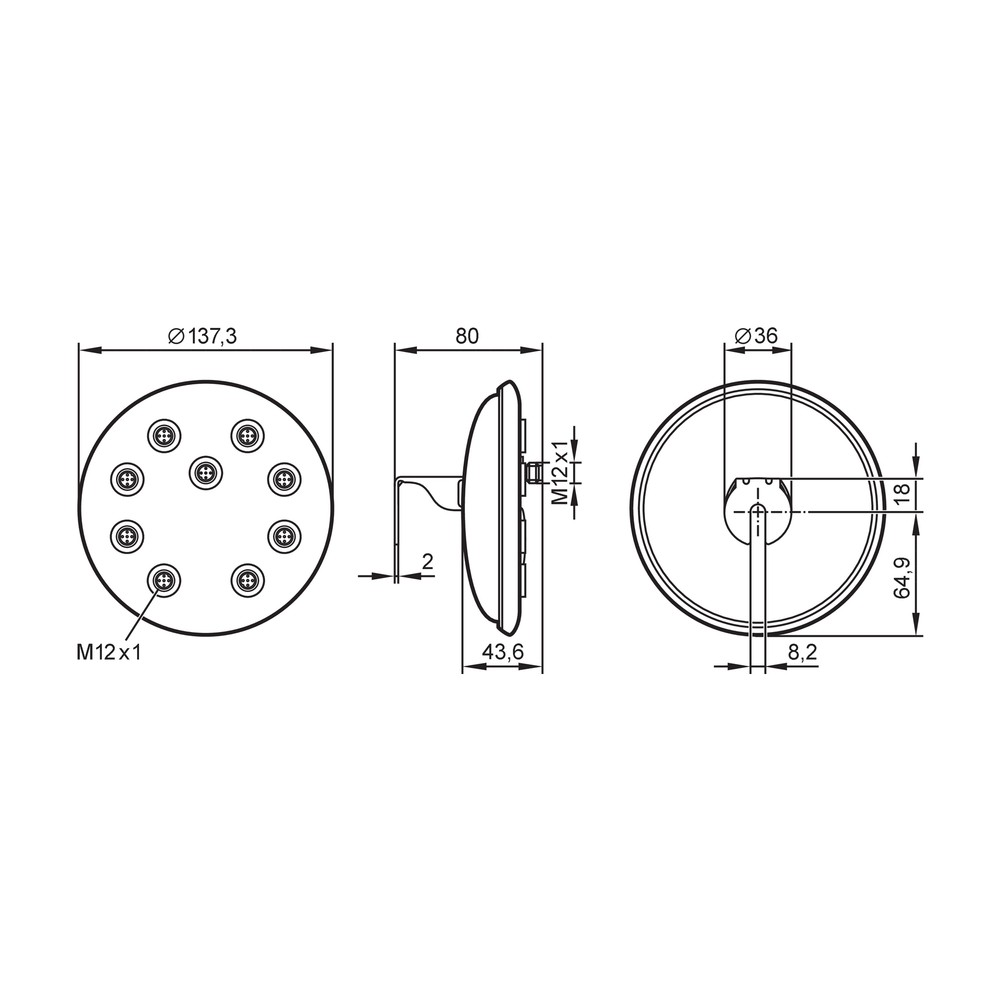

Dimensões	Ø 137,3 mm; comprimento 80 mm	Dimensões informadas na ficha.
Material da vedação	EPDM	Material de vedação indicado.
Material das capas de proteção	PP	Material informado para as capas de proteção.
Peso	613,5 g	Peso informado no catálogo.
Tipo de montagem	Base de montagem	Tipo de montagem indicado nos dados do produto.

COMPATIBILIDADE

Comunicação

• AS-Interface; norma de referência informada: EN 62026-2.

Conexões

Elétrica Conexão do módulo por 1 conector M12, codificação A, 5 contatos. O cabo do conector tem comprimento máximo informado de 2 m. Pinagem: 1 AS-i+, 2 0 V, 3 AS-i -, 4 +24 V, 5 FE. Oito soquetes M12, codificação A, 5 contatos; comprimento máximo de cabo informado de 20 m. Capacidade de carga por módulo/slot: 4 A (AS-i: 4 A; AUX: 4 A). Torque máximo de aperto informado: 1,2...1,4 Nm.

Processo A ficha não informa uma conexão de processo. O produto dispõe de conexões elétricas M12; não confundir essas conexões com uma conexão mecânica de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-Interface dentro da tensão de operação especificada, com dispositivos conectados aos oito soquetes M12 compatíveis com a pinagem e os limites elétricos.	✓	A ficha identifica AS-Interface, oito soquetes M12 de 5 contatos e capacidade de carga de 4 A por módulo/slot; validar a aplicação elétrica completa no datasheet.
Instalação em área úmida ou higiênica da indústria de alimentos, dentro das condições ambientais especificadas.	✓	Essa aplicação é indicada na ficha, que também informa IP68 e IP69K.
Sistema que requer protocolo de comunicação diferente de AS-Interface.	✗	A tecnologia de comunicação indicada para o AC2900 é AS-Interface.
Operação fora de 26,5...31,6 V DC, ou alimentação AUX fora de 20...30 V DC quando esta for utilizada.	✗	As tensões informadas para operação e AUX não abrangem essas condições.
Instalação com temperatura ambiente abaixo de -5 °C ou acima de 70 °C.	✗	A temperatura ambiente indicada é de -5...70 °C.

INSTALAÇÃO

Como instalar o Módulo ProcessLine AS-Interface ifm AC2900, 8 SB, IP69K

Confirme que a rede utiliza AS-Interface e que a tensão disponível está dentro da faixa de operação especificada.
Verifique se a aplicação e o local de montagem respeitam as faixas de temperatura, umidade e altitude da ficha.
Instale o módulo na base de montagem prevista; consulte o desenho dimensional para verificar espaço e orientação mecânica.
Conecte a alimentação pelo conector M12 de codificação A e 5 contatos, respeitando a pinagem indicada no datasheet.
Conecte os dispositivos aos soquetes M12 e verifique o limite de comprimento de cabo informado para a conexão correspondente.
Aperte as conexões ao torque especificado e confirme vedação, alimentação e comunicação conforme o datasheet do fabricante.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Incluído: 8 tampas de proteção M12, código E70297.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não estabelece comunicação AS-Interface.	Alimentação ou conexão incorreta, ou pinagem incompatível com a ligação realizada.	Verifique a tensão de operação, a ligação dos contatos M12 e a pinagem indicada no datasheet antes de substituir o módulo.
Um dispositivo conectado não recebe alimentação ou apresenta funcionamento intermitente.	Conexão M12 frouxa, cabeamento fora do limite informado ou carga acima da capacidade especificada.	Inspecione o encaixe e o aperto das conexões, confira o comprimento do cabo e meça a carga por módulo/slot em relação ao limite de 4 A.
Há sinais de umidade na conexão ou perda de proteção no ponto conectado.	Tampa de proteção ausente ou conexão M12 sem assentamento adequado.	Confira se as conexões não utilizadas estão protegidas pelas tampas e se as conexões utilizadas estão corretamente montadas e vedadas.
O funcionamento falha após exposição a condições ambientais fora da faixa indicada.	Temperatura, umidade ou altitude acima dos limites especificados.	Compare as condições medidas no local com -5...70 °C, umidade relativa máxima de 90% sem condensação e altitude máxima de 2000 m.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC2900 em português (Datasheet) Desenho em escala AC2900 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AC2900 e em que tipo de instalação ele é usado?

É um módulo ProcessLine AS-Interface da ifm, descrito como distribuidor de tensão passivo. A aplicação indicada é em áreas úmidas e higiênicas da indústria de alimentos.

Quais conexões e protocolo ele oferece?

O módulo utiliza AS-Interface e dispõe de um conector M12 e oito soquetes M12, todos descritos com codificação A e cinco contatos. Confira a pinagem e os requisitos do equipamento conectado no datasheet.

O que acompanha o produto?

A ficha informa oito tampas de proteção M12, código E70297. Não há indicação de outros acessórios incluídos nos dados fornecidos.

Posso usar o AC2900 em uma rede que não seja AS-Interface?

A tecnologia de comunicação especificada para este modelo é AS-Interface. A ficha não declara suporte a outros protocolos.

Ele serve para aplicações fora da indústria de alimentos ou em áreas secas?

A aplicação documentada é para áreas úmidas e higiênicas na indústria de alimentos. A ficha não permite concluir a adequação a uma aplicação diferente; valide as condições e requisitos no datasheet.

O módulo pode operar fora da faixa de temperatura ou umidade informada?

A ficha indica temperatura ambiente de -5...70 °C e umidade relativa máxima de 90% sem condensação. Não use esses valores como autorização para operar fora desses limites.

O módulo não comunica; o que devo conferir antes de trocar?

Confira primeiro a alimentação, o protocolo AS-Interface e a pinagem do conector M12. Verifique também os contatos e as conexões conforme o datasheet.

Um dos dispositivos conectados não funciona; o problema pode estar no módulo?

Pode haver falha de conexão, comprimento de cabo acima do informado ou carga além da capacidade especificada. Verifique encaixe, cabeamento e carga por módulo/slot antes de substituir o produto.

Devo comprar este módulo ou componentes M12 avulsos?

Escolha o AC2900 quando precisar do conjunto ProcessLine AS-Interface com oito soquetes M12 e as características especificadas. A ficha não descreve um kit alternativo nem componentes avulsos equivalentes; confirme a configuração necessária antes da compra.

Que cuidados devo ter ao instalar e apertar as conexões?

Respeite a pinagem e o torque máximo informado de 1,2...1,4 Nm. Para o procedimento completo e as orientações de ligação, consulte o datasheet do fabricante.

GLOSSÁRIO TÉCNICO

AS-Interface

Tecnologia de comunicação industrial indicada para o AC2900.

M12

Tipo de conexão elétrica usado no conector do módulo e nos oito soquetes.

IP68

Grau de proteção declarado para o invólucro do produto.

IP69K

Grau de proteção declarado para o produto, indicado para a aplicação em áreas úmidas e higiênicas descrita na ficha.

AUX

Alimentação de tensão adicional especificada para o módulo.
