Módulo AS-Interface ifm AC2516 - 4 Entradas Analógicas

Pré-visualizar: AC2516 IFM - Módulo AS-Interface ifm Entradas analógicas 4AI M12 IP67

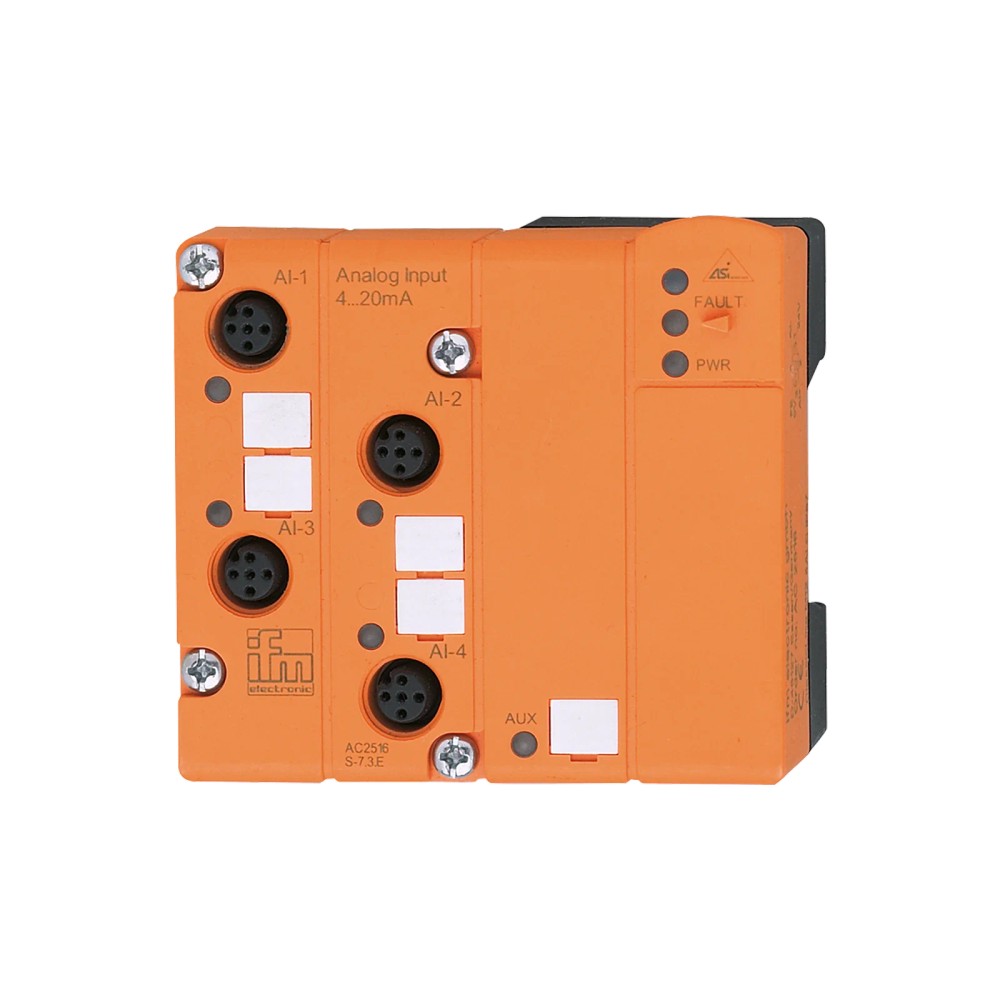

AC2516 IFM - Módulo AS-Interface ifm Entradas analógicas 4AI M12 IP67

Imagem meramente ilustrativa

R$ 4.865,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC2516
EAN: 4021179004398
NCM do produto: 85176239

Destaques do Produto Número de entradas 4...mais

Fechar menu

Saiba mais sobre: "AC2516 IFM - Módulo AS-Interface ifm Entradas analógicas 4AI M12 IP67"

Destaques do Produto

Número de entradas

4 entradas analógicas

Tipo de sinal

Corrente, 4–20 mA

Conexão de sensor

M12, codificação A, 4 contatos

Rede

AS-Interface, perfil S-7.3.E

Proteção do invólucro

IP67

Alimentação adicional

24–30 V DC (AUX)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo ClassicLine AS-Interface ifm AC2516, 4 entradas analógicas 4–20 mA, conexão M12, IP67

O ifm AC2516 é um módulo de entrada analógica AS-Interface ClassicLine para montagem em campo. Permite conectar sensores de 2, 3 ou 4 fios e disponibiliza 4 entradas de corrente de 4–20 mA. Possui conexão de sensores M12 e grau de proteção IP67; a instalação utiliza cabo chato AS-i.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AC2516 — ClassicLine 4AI
Função	Módulo de entrada AS-i com 4 entradas analógicas
Sinal de entrada	4–20 mA
Sensores compatíveis	Sensores de 2, 3 e 4 fios
Conexão dos sensores	M12, codificação A, 4 contatos
Conexão do módulo	Cabo chato
Grau de proteção	IP67
Tensão de operação	26,5–31,6 V DC
Dimensões	83 × 90 × 44 mm
Temperatura ambiente	0–70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas AS-i que necessitam adquirir até quatro sinais analógicos de corrente de 4–20 mA em montagem de campo.
Aplicações com sensores de 2, 3 ou 4 fios e conexões M12 compatíveis, codificação A, 4 contatos.
Instalações que atendam à tensão de operação de 26,5–31,6 V DC e à temperatura ambiente de 0–70 °C.

⚠ Considere outro se precisa de:

Não selecionar quando o sinal requerido não for corrente de 4–20 mA; a ficha não informa suporte a outros tipos de sinal analógico.
Não selecionar para conexão de sensor incompatível com M12, codificação A, 4 contatos.
Não aplicar fora dos limites informados de tensão de operação ou temperatura ambiente.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: montagem em campo como módulo AS-i com quatro entradas de corrente 4–20 mA para sensores de 2, 3 ou 4 fios.
Possibilidade de uso em sistemas de automação que utilizem AS-Interface e atendam às faixas elétricas e ambientais especificadas; validar no projeto a alimentação AUX e a compatibilidade do mestre.
A operação está especificada para temperatura ambiente de 0–70 °C, umidade relativa de até 90 % sem condensação e altitude de até 2000 m. A ficha não informa suporte a sinais analógicos diferentes de 4–20 mA.

COMO ESCOLHER

Antes de comprar o Módulo ClassicLine AS-Interface ifm AC2516, 4 entradas analógicas 4–20 mA, conexão M12, IP67, verifique estes pontos:

Escolha o AC2516

Quando a instalação exigir quatro entradas analógicas de corrente 4–20 mA, sensores de 2, 3 ou 4 fios e integração em AS-Interface, com montagem em campo e conexão M12.

Verifique outra configuração

Procure um módulo diferente se forem necessários menos ou mais canais, outro tipo de sinal, uma conexão de sensor diferente ou uma faixa de alimentação incompatível. A ficha deste modelo especifica quatro canais de 4–20 mA e operação AS-i.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Módulo ClassicLine AS-Interface	Identificação funcional do equipamento.
Linha	ClassicLine	Família do produto.
Modelo	ClassicLine 4AI	Versão com quatro entradas analógicas.
Aplicação	Montagem em campo	Aplicação informada na ficha.
Marca	ifm	Fabricante indicado no anúncio.
SKU / part number	AC2516	Código de identificação do produto.
GTIN	4021179004398	Identificador comercial informado.

Comunicação e endereçamento
Tecnologia	AS-Interface (AS-i)	Rede de comunicação do módulo.
Perfil AS-i	S-7.3.E	Perfil informado para a interface.
Configuração AS-i E/S	7 [hex]	Código de configuração de entradas e saídas.
Código ID AS-i	3.E [hex]	Identificador AS-i informado.
Perfis mestre AS-i	M3; M4	Perfis de mestre indicados como compatíveis.
Endereçamento	Soquete de endereçamento; endereçamento IR possível	Métodos de endereçamento informados.
Conexão do módulo	Cabo chato	Tipo de conexão à rede do módulo.
Consumo máximo da interface AS	157 mA	Valor máximo informado para a interface AS.

Entradas analógicas
Quantidade de entradas analógicas	4	Número de canais de entrada.
Sinal de entrada	Corrente, 4–20 mA	Tipo e faixa de sinal especificados.
Sensores conectáveis	Sensores de 2, 3 e 4 fios	Configurações de sensor informadas.
Resolução	16; 1 bit = 1 μA	Resolução e equivalência por bit informadas.
Precisão	0,5 %	Valor de precisão informado na ficha; consultar o datasheet para condições de referência.
Capacidade de carga máxima das entradas totais	100 mA	Limite total informado para as entradas.
Proteção contra curto-circuitos	Não	A ficha informa ausência dessa proteção.

Alimentação e dados elétricos
Tensão de operação	26,5–31,6 V DC	Faixa de operação informada.
Alimentação adicional	24–30 V DC (AUX)	Alimentação auxiliar especificada.
Consumo máximo por meio da alimentação adicional	550 mA (AUX)	Consumo máximo informado para a alimentação adicional.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Conexão do sensor	M12, codificação A, 4 contatos	Conector elétrico para sensores.
Pinagem M12, pino 1	Alimentação do sensor +24 V	Função do contato informada.
Pinagem M12, pino 2	AI+; entrada analógica	Função do contato informada.
Pinagem M12, pino 3	Alimentação do sensor 0 V	Função do contato informada.
Pinagem M12, pino 4	AI−; entrada analógica 0 V	Função do contato informada.
Pinagem M12, pino 5	Terra funcional	Função do contato informada na ficha; verificar a configuração do conector aplicável.

Condições ambientais e conformidade
Grau de proteção	IP67	Grau informado para o produto; observar montagem e condições especificadas pelo fabricante.
Temperatura ambiente	0–70 °C	Faixa de operação ambiente informada.
Temperatura de armazenamento	−20–85 °C	Faixa de armazenamento informada.
Umidade relativa máxima	90 %, sem condensação	Limite ambiental informado.
Altitude máxima	2000 m	Limite de altitude informado.
Normas EMC	EN 50295; EN 61000-6-4:2001; EN 61000-6-2:2001	Referências de compatibilidade eletromagnética informadas.
MTTF	115 anos	Valor informado na ficha; não representa garantia de vida útil em qualquer condição.

Displays e diagnóstico
Display de operação	LED verde: AS-i, AUX	Indicação visual de operação informada.
Display de diagnóstico	LED amarelo	Indicador de diagnóstico informado.
Display de erro	LED vermelho	Indicador de erro informado.
Display de sinal analógico	LED amarelo, canais AI1–AI4	Indicação visual associada aos canais analógicos.

Dados mecânicos e instalação
Dimensões	83 × 90 × 44 mm	Dimensões informadas; desenho dimensional disponível no fabricante.
Peso	222 g	Massa informada.
Invólucro	Retangular	Formato informado.
Material do invólucro	PBT	Material indicado na ficha.
Tipo de montagem	Interface AS-i para partes inferiores FK-/FK-E	Forma de montagem especificada.
Torque máximo de aperto	0,6–0,8 Nm	Faixa de torque informada para aperto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i), configuração de E/S 7 [hex], código ID 3.E [hex] e perfil S-7.3.E.

• Perfis mestre AS-i informados: M3 e M4.

• Endereçamento por soquete de endereçamento; endereçamento IR possível.

Conexões

Elétrica Conexão do módulo por cabo chato AS-i. Tensão de operação: 26,5–31,6 V DC. Alimentação adicional AUX: 24–30 V DC. Sensores conectados por M12, codificação A, 4 contatos; pino 1: alimentação do sensor +24 V; pino 2: AI+; pino 3: alimentação do sensor 0 V; pino 4: AI−/entrada analógica 0 V; pino 5: terra funcional, conforme pinagem informada. Compatível com sensores de 2, 3 e 4 fios, respeitando a entrada de corrente de 4–20 mA.

Processo Não há conexão de processo especificada na ficha. O produto conecta sensores por M12; não confundir essa conexão elétrica com uma conexão mecânica de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aquisição de sinais de sensores 4–20 mA em uma rede AS-i compatível	✓	O módulo possui quatro entradas de corrente 4–20 mA e interface AS-i.
Conexão de sensores de 2, 3 ou 4 fios com M12, codificação A, 4 contatos	✓	Essas configurações de sensores e a conexão M12 estão informadas para o produto; devem ser respeitadas a pinagem e a alimentação especificadas.
Aquisição de tensão analógica ou de faixa de corrente diferente de 4–20 mA	✗	A ficha informa entradas analógicas de corrente de 4–20 mA, não suporte a esses outros sinais.
Operação em temperatura ambiente fora de 0–70 °C	✗	A faixa de temperatura ambiente informada é 0–70 °C.
Montagem em sistema que não utiliza AS-Interface	✗	A comunicação do módulo é AS-i; não há outra interface de comunicação informada.

INSTALAÇÃO

Como instalar o Módulo ClassicLine AS-Interface ifm AC2516, 4 entradas analógicas 4–20 mA, conexão M12, IP67

Confirme no projeto que o sistema utiliza AS-Interface e que o mestre atende ao perfil AS-i informado para o módulo.
Verifique a compatibilidade da parte inferior FK-/FK-E e prepare a conexão por cabo chato AS-i conforme as instruções do fabricante.
Instale o módulo em campo respeitando o desenho dimensional e as condições ambientais especificadas.
Conecte os sensores às tomadas M12 compatíveis, observando a codificação e a pinagem indicada para cada contato.
Se a aplicação utilizar alimentação AUX, confirme a faixa de 24–30 V DC e dimensione a alimentação conforme os limites informados.
Enderece o módulo pelo soquete ou pelo método IR possível e confira os LEDs de operação, diagnóstico, erro e canais antes de liberar o sistema.

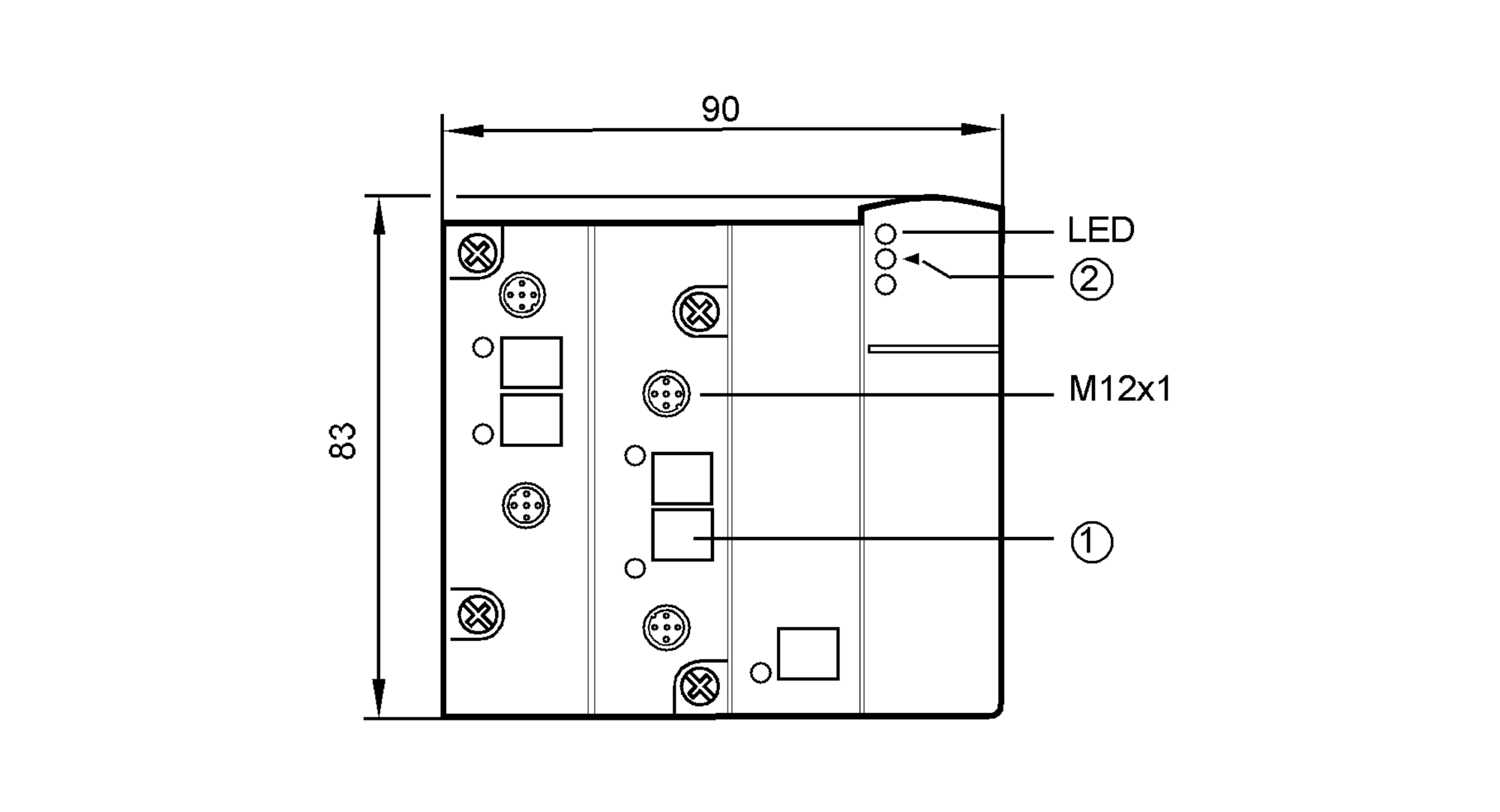

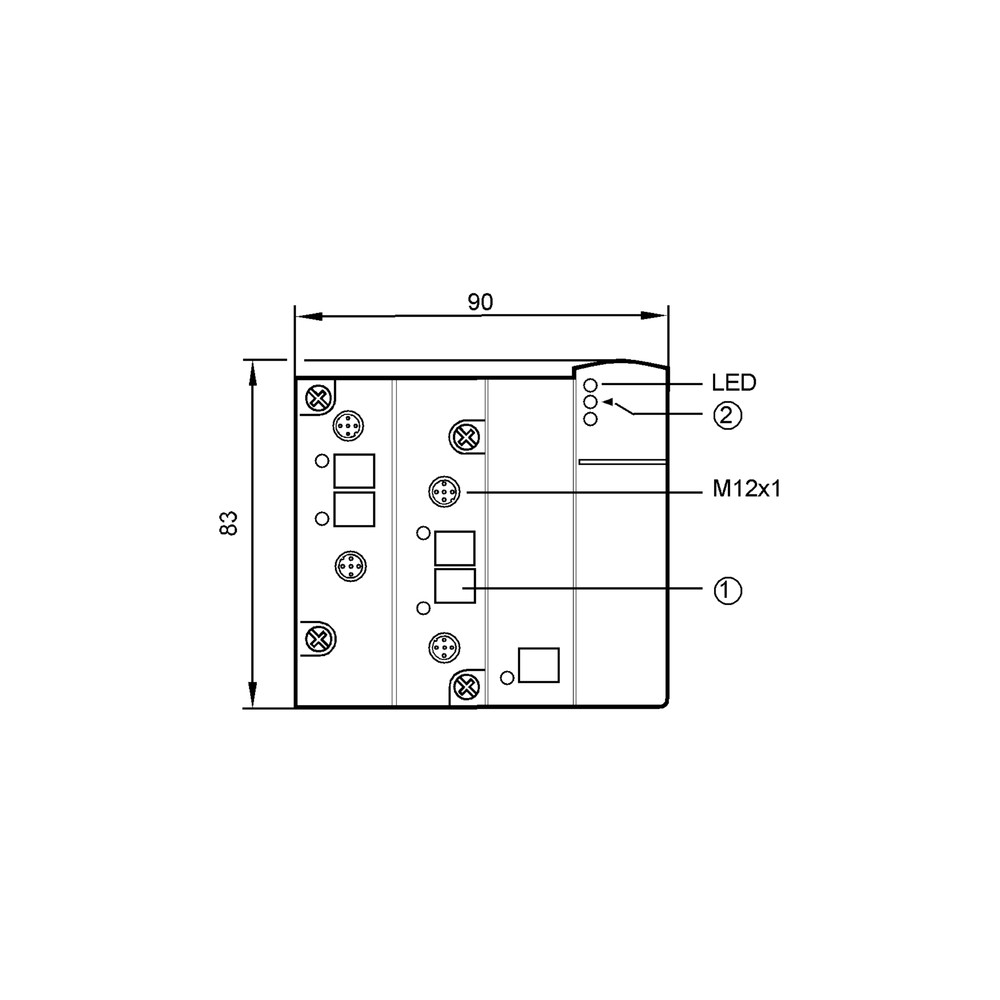

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um canal não apresenta o sinal analógico esperado.	Possível incompatibilidade entre o sinal do sensor, a pinagem M12 e a entrada de corrente especificada.	Confirme que o sensor fornece 4–20 mA e verifique a ligação dos contatos AI+ e AI− conforme o datasheet.
O módulo não aparece na comunicação AS-i.	Possível problema na conexão do cabo chato, no endereçamento ou na configuração do mestre.	Verifique a conexão física, o endereço do módulo e os parâmetros de configuração AS-i no mestre.
LED vermelho de erro aceso.	A ficha identifica o LED como indicação de erro, mas não especifica o significado de cada condição.	Registre os LEDs ativos e consulte o diagnóstico do mestre e o datasheet/manual do fabricante antes de substituir o módulo.
O sensor conectado não opera como esperado.	Alimentação ou ligação incompatível com a configuração de 2, 3 ou 4 fios do sensor, ou alimentação AUX fora da faixa informada.	Confira a pinagem e meça a alimentação nos pontos aplicáveis; compare os valores com as especificações do sensor e do módulo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AC2516 em português (Datasheet) Desenho em escala AC2516 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AC2516 e para que serve?

É um módulo de entrada analógica ClassicLine para AS-Interface, destinado à aquisição de sinais de sensores em montagem de campo. Disponibiliza quatro entradas de corrente 4–20 mA.

Quais sensores posso conectar ao AC2516?

A ficha informa sensores de 2, 3 e 4 fios com conexão M12, codificação A, 4 contatos. Confirme a pinagem e a compatibilidade do sinal com o datasheet.

O produto acompanha a parte inferior FK-/FK-E ou outros acessórios?

A ficha indica parte inferior como acessório opcional e não lista acessórios incluídos. Confirme os itens fornecidos na composição comercial antes da instalação.

Posso usar este módulo com sensores que fornecem saída de tensão?

A ficha especifica entradas de corrente de 4–20 mA. Ela não informa suporte a sinais de tensão.

O AC2516 funciona em uma rede que não seja AS-Interface?

A interface de comunicação especificada é AS-i. A ficha não indica compatibilidade com outras redes de comunicação.

Um canal não está lendo o sinal; o que devo verificar antes de trocar o módulo?

Confirme que o sensor fornece 4–20 mA e confira a alimentação e a pinagem M12, especialmente os contatos AI+ e AI−. Verifique também a indicação dos LEDs e o diagnóstico do mestre.

O LED vermelho acendeu: o módulo está necessariamente com defeito?

Não é possível concluir isso apenas pelo LED, que indica erro. Consulte o diagnóstico AS-i e as instruções do fabricante para identificar a condição antes de substituir o módulo.

Como decidir entre o AC2516 e outro módulo analógico?

Escolha o AC2516 quando forem necessários quatro canais de corrente 4–20 mA em AS-i. Se a aplicação exigir outro sinal ou quantidade de canais, selecione um módulo cuja ficha confirme esses requisitos.

Que cuidados devo ter na instalação elétrica?

Respeite a pinagem M12, a conexão por cabo chato AS-i e as faixas de alimentação indicadas. Consulte o datasheet para o esquema de ligação e os detalhes de montagem.

Qual é a faixa de temperatura ambiente permitida?

A faixa informada para operação ambiente é de 0–70 °C. Para armazenamento, a ficha indica −20–85 °C.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Rede de comunicação industrial utilizada pelo módulo para comunicação com o sistema de controle. (Ref.: Tecnologia AS-Interface; perfil S-7.3.E)

Entrada analógica de corrente

Canal que recebe um sinal elétrico contínuo de corrente para representar uma variável medida. Neste módulo, a faixa especificada é 4–20 mA. (Ref.: Corrente da entrada analógica)

Resolução

Menor variação digital indicada por bit na conversão do sinal; a ficha informa 1 bit = 1 μA. (Ref.: Resolução)

IP67

Grau de proteção declarado para o invólucro; as condições de montagem e uso devem seguir as instruções do fabricante. (Ref.: Grau de proteção)

AUX

Alimentação adicional identificada na ficha para o módulo. (Ref.: Alimentação de tensão adicional, 24–30 V DC)
