Módulo AS-Interface IFM AC2516

Pré-visualizar: AC2516 IFM - Módulo AS-Interface ClassicLine Entradas analógicas 4AI M12 IP67

AC2516 IFM - Módulo AS-Interface ClassicLine Entradas analógicas 4AI M12 IP67

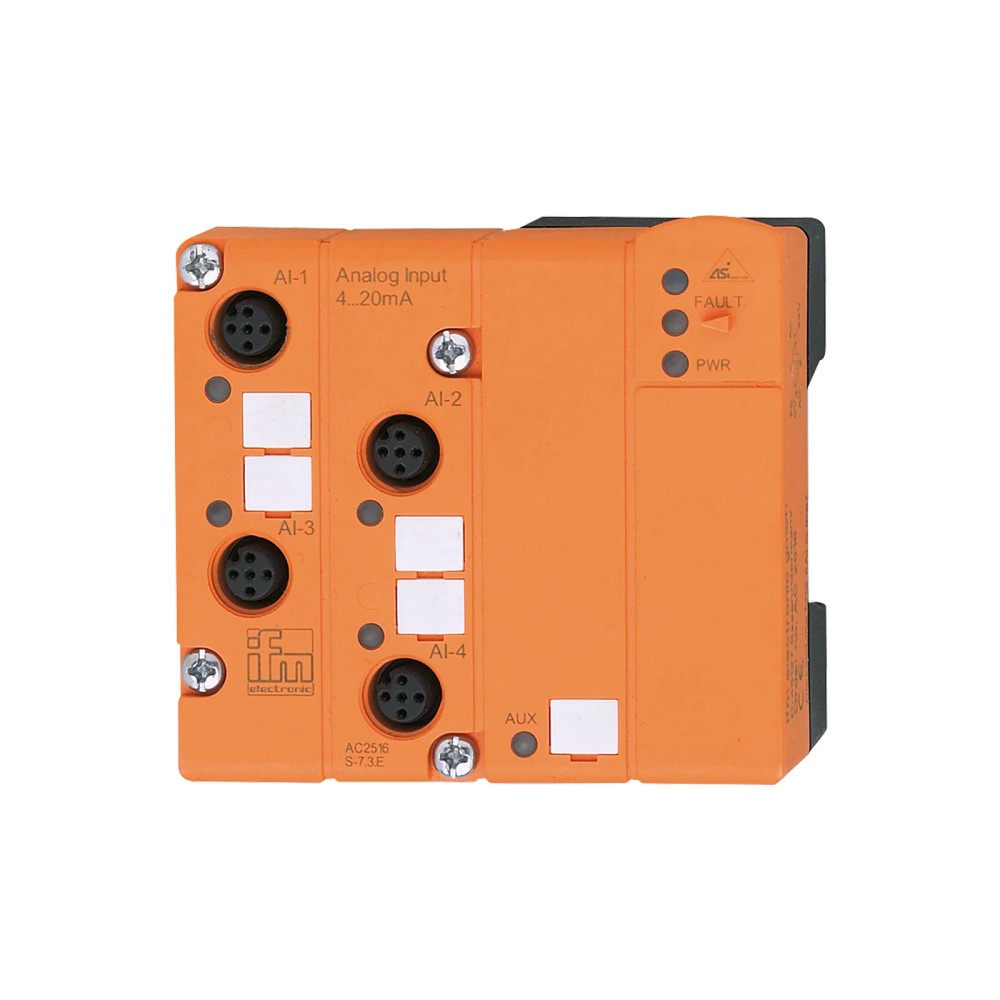

Imagem meramente ilustrativa

R$ 4.865,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC2516
EAN: 4021179004398
NCM do produto: 85371090

Destaques do Produto Quantidade de canais...mais

Fechar menu

Saiba mais sobre: "AC2516 IFM - Módulo AS-Interface ClassicLine Entradas analógicas 4AI M12 IP67"

Destaques do Produto

Quantidade de canais

4 entradas analógicas

Tipo de sinal

Corrente, 4–20 mA

Rede

AS-i; perfil S-7.3.E

Conexão de sensores

M12, A-coded, 4 contatos

Proteção do invólucro

IP67

Alimentação

AS-i: 26,5–31,6 V DC; AUX: 24–30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo AS-Interface IFM ClassicLine ClassicLine90 AC2516, 4 entradas analógicas 4–20 mA, M12, IP67

O IFM AC2516 é um módulo ClassicLine AS-Interface para montagem em campo e aquisição de sinais analógicos de sensores. Possui quatro entradas de corrente de 4–20 mA, compatíveis com sensores de 2, 3 e 4 fios, e conexão M12. Seu invólucro tem proteção IP67; a comunicação AS-i utiliza perfil S-7.3.E.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante e modelo	IFM AC2516
Tecnologia	AS-Interface (AS-i), perfil S-7.3.E
Entradas analógicas	4; sinal de corrente de 4–20 mA
Sensores compatíveis	Sensores de 2, 3 e 4 fios
Conexão dos sensores	M12, codificação A, 4 contatos
Grau de proteção	IP67
Tensão de operação	26,5–31,6 V DC
Alimentação auxiliar	24–30 V DC (AUX)
Dimensões	83 × 90 × 44 mm
Temperatura ambiente	0–70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas AS-i que necessitam receber até quatro sinais analógicos de corrente de 4–20 mA.
Montagem em campo em ambiente compatível com o grau IP67 e com temperatura ambiente de 0 a 70 °C.
Aplicações com sensores de 2, 3 ou 4 fios e conexão M12 A-coded de 4 contatos.
Instalações que utilizem perfil AS-i S-7.3.E e alimentação dentro das faixas especificadas.

⚠ Considere outro se precisa de:

Não selecionar para sinais analógicos que não sejam de corrente de 4–20 mA, pois essa é a faixa de entrada indicada na ficha.
Não selecionar quando forem necessários mais de quatro canais analógicos neste módulo.
Não presumir proteção contra curto-circuito nas entradas: a ficha informa que essa proteção não está disponível.
Não usar fora das faixas de tensão e temperatura ambiente informadas; confirmar requisitos adicionais no datasheet do fabricante.

APLICAÇÕES E USO

Uso declarado: montagem em campo em uma instalação AS-i para aquisição de até quatro sinais de corrente 4–20 mA de sensores de 2, 3 ou 4 fios. Operar dentro da faixa ambiente de 0–70 °C e das faixas de alimentação especificadas.
Possibilidade de aplicação: monitoramento de variáveis de processo transmitidas por transmissores com saída 4–20 mA. A adequação depende da configuração elétrica do sensor, do mestre AS-i e da instalação; confirmar no datasheet.
O grau IP67 é especificado para o módulo, mas não elimina a necessidade de montar corretamente conectores e cabos. A ficha não especifica uma aplicação para sinais diferentes de 4–20 mA nem proteção contra curto-circuito nas entradas.

COMO ESCOLHER

Antes de comprar o Módulo AS-Interface IFM ClassicLine ClassicLine90 AC2516, 4 entradas analógicas 4–20 mA, M12, IP67, verifique estes pontos:

Escolha o AC2516 quando

A aplicação exigir quatro entradas de corrente de 4–20 mA em uma instalação AS-i, com sensores de 2, 3 ou 4 fios conectados por M12 A-coded de 4 contatos, e atender às faixas elétricas e ambientais da ficha.

Considere outra especificação quando

O sinal do sensor não for 4–20 mA, forem necessários mais de quatro canais ou a instalação exigir proteção contra curto-circuito nas entradas. A ficha não identifica um modelo alternativo; compare os requisitos com o catálogo IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação do fabricante indicada no anúncio e no cadastro do produto.
Modelo e SKU	AC2516	Código do produto para seleção e reposição.
Linha	ClassicLine; ClassicLine90 4AI (C)	Família e descrição do módulo informadas na ficha.
Tipo de produto	Módulo ClassicLine AS-Interface	Módulo de entradas para comunicação AS-i.
Aplicação	Montagem em campo	Uso declarado pelo fabricante.
Quantidade de entradas e saídas	4 entradas analógicas	Não são indicadas saídas neste modelo.

Comunicação e endereçamento
Tecnologia	AS-Interface (AS-i)	Protocolo de comunicação indicado para o módulo.
Perfil AS-i	S-7.3.E	Perfil informado na ficha.
Configuração AS-i E/S	7 [hex]	Configuração declarada para a interface.
Código ID da AS-i	3.E [hex]	Identificador listado nos dados do produto.
Perfil mestre AS-i	M3; M4	Perfis de mestre indicados como compatíveis.
Endereçamento AS-i	Soquete de endereçamento; endereçamento IR possível	Métodos de endereçamento listados na ficha.

Entradas analógicas
Quantidade de entradas analógicas	4	Número de canais de entrada disponíveis.
Tipo de sinal de entrada	Corrente, 4–20 mA	Faixa de sinal indicada na ficha.
Sensores conectáveis	Sensores de 2, 3 e 4 fios	Configurações de sensores declaradas pelo fabricante.
Resolução	16; 1 bit = 1 μA	Resolução informada para a conversão do sinal.
Precisão	0,5 %	Valor de precisão registrado nos atributos do produto; consultar datasheet para condições de referência.
Display de sinal analógico	LED amarelo, canais AI1–AI4	Indicação visual individual dos canais analógicos.
Proteção contra curto-circuitos	Não	A ficha declara que as entradas não têm proteção contra curto-circuito.

Dados elétricos e alimentação
Tensão de operação	26,5–31,6 V DC	Faixa de tensão de operação informada para o módulo.
Alimentação de tensão adicional	24–30 V DC (AUX)	Faixa declarada para alimentação auxiliar.
Consumo máximo de corrente da interface AS	157 mA	Limite máximo indicado para a interface AS.
Consumo máximo pela alimentação adicional	550 mA (AUX)	Valor máximo informado para o abastecimento adicional.
Capacidade de carga máxima das entradas totais	100 mA	Limite de carga total declarado para as entradas.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha; não substitui a verificação da ligação.

Conexões elétricas
Conexão do módulo	Cabo chato	Tipo de conexão do módulo à infraestrutura AS-i.
Conexão do sensor	M12; codificação A; 4 contatos	Interface física dos sensores; conferir pinout antes da instalação.
Pinagem M12, pino 1	+24 V para alimentação do sensor	Função de contato registrada na ficha.
Pinagem M12, pino 2	AI+; entrada analógica	Função de contato registrada na ficha.
Pinagem M12, pino 3	0 V para alimentação do sensor	Função de contato registrada na ficha.
Pinagem M12, pino 4	AI−; entrada analógica 0 V	Função de contato registrada na ficha.
Pinagem M12, pino 5	Terra funcional	Função registrada nos atributos; validar a disposição física no desenho ou datasheet, pois a conexão do sensor é descrita como M12 de 4 contatos.

Condições ambientais
Grau de proteção	IP67	Grau de proteção declarado para o módulo; instalação e conectores devem respeitar as condições de montagem do fabricante.
Temperatura ambiente	0–70 °C	Faixa de temperatura ambiente indicada para operação.
Temperatura de armazenamento	−20–85 °C	Faixa indicada para armazenamento.
Umidade relativa máxima	90 %, sem condensação	Limite de umidade indicado.
Altitude máxima	2000 m acima do nível do mar	Limite de altitude informado.
EMC	EN 50295; EN 61000-6-4:2001; EN 61000-6-2:2001	Normas listadas nos atributos do produto; confirmar aplicabilidade na revisão do datasheet.

Dados mecânicos
Dimensões	83 × 90 × 44 mm	Dimensões indicadas no anúncio e no cadastro.
Invólucro	Retangular	Formato informado para o invólucro.
Material do invólucro	PBT	Material declarado na ficha.
Peso	222 g	Peso informado nos atributos do produto.
Tipo de montagem	Interface AS-i para partes inferiores FK-/FK-E	Configuração de montagem listada na ficha.
Acessório opcional	Parte inferior do módulo	A ficha indica a parte inferior como acessório opcional; não presume inclusão no fornecimento.
Torque máximo de aperto	0,6–0,8 Nm	Faixa indicada para aperto; aplicar conforme o ponto de fixação e as instruções do fabricante.

Displays e diagnóstico
Display de erro	LED vermelho	Indicação visual de erro listada na ficha.
Display de diagnóstico	LED amarelo	Indicação visual de diagnóstico listada na ficha.
Display de operação	LED verde AS-i e AUX	Indicações de estado de operação listadas na ficha.
Display de sinal analógico	LED amarelo para AI1–AI4	Indicação visual associada aos canais analógicos.

Vida útil e fornecimento
MTTF	115 anos	Valor informado nos atributos; não representa garantia nem intervalo de manutenção.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem no cadastro do produto.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i), configuração E/S 7 [hex], perfil S-7.3.E.

• Compatível com perfis de mestre AS-i M3 e M4, conforme a ficha.

• Endereçamento por soquete de endereçamento; endereçamento IR possível.

Conexões

Elétrica Conexão do módulo por cabo chato. Alimentação de operação AS-i de 26,5–31,6 V DC; alimentação auxiliar AUX de 24–30 V DC. Entradas analógicas de corrente 4–20 mA. A ficha informa proteção contra inversão de polaridade e ausência de proteção contra curto-circuito nas entradas. Para sensores, conexão M12 A-coded de 4 contatos; consultar o pinout antes da ligação.

Processo Não há conexão de processo para fluido especificada. O produto é um módulo de entradas analógicas para montagem em campo; sensores são conectados eletricamente por M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Quatro sensores com saída de corrente 4–20 mA, conectados por M12, em uma rede AS-i compatível.	✓	A ficha especifica quatro entradas de 4–20 mA, conexão M12 e interface AS-i.
Sensores de 2, 3 ou 4 fios dentro da aplicação de entrada indicada.	✓	A ficha declara conexão de sensores de 2, 3 e 4 fios.
Mestre AS-i com perfil M3 ou M4.	✓	Ambos os perfis de mestre são listados na ficha.
Sensor com sinal diferente de corrente 4–20 mA.	✗	A faixa indicada para as entradas analógicas é 4–20 mA; a ficha não declara compatibilidade com outros tipos de sinal.
Aplicação que exige proteção contra curto-circuito nas entradas.	✗	A ficha informa que não há proteção contra curto-circuitos.
Ambiente com temperatura fora de 0–70 °C.	✗	A temperatura ambiente especificada para operação é 0–70 °C.

INSTALAÇÃO

Como instalar o Módulo AS-Interface IFM ClassicLine ClassicLine90 AC2516, 4 entradas analógicas 4–20 mA, M12, IP67

Confirme que o sistema utiliza AS-i e que a aplicação requer entradas de corrente 4–20 mA, respeitando o perfil e os dados elétricos da ficha.
Verifique a montagem prevista para a interface AS-i e a parte inferior compatível FK-/FK-E; a parte inferior é indicada como acessório opcional.
Instale o cabo chato na conexão do módulo conforme as instruções do fabricante e confirme a alimentação AS-i dentro da faixa especificada.
Conecte cada sensor à tomada M12 correspondente, confirmando tipo de saída, número de fios e pinagem no datasheet antes de energizar.
Se utilizada, conecte a alimentação auxiliar AUX dentro da faixa indicada e respeite os limites de corrente informados.
Após energizar, confira os LEDs de operação, diagnóstico e canais; valide a comunicação e a leitura dos sinais antes de liberar o sistema.

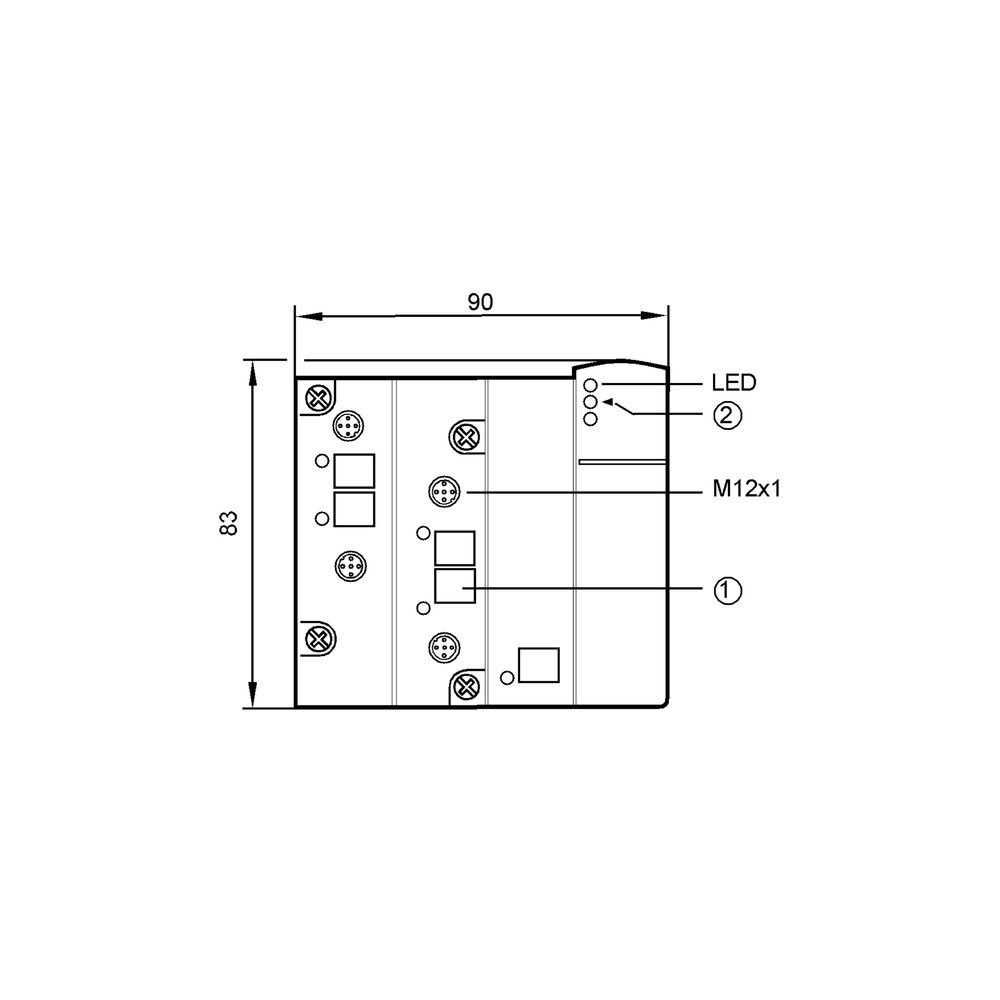

Diagrama Elétrico Desenho Dimensional Pinagem

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um canal não apresenta leitura analógica esperada.	Sinal do sensor fora de 4–20 mA, ligação incorreta ou falta de alimentação do sensor.	Verifique a saída do sensor, a alimentação nos contatos M12 e a correspondência da ligação com o pinout do datasheet.
O módulo não comunica na rede AS-i.	Conexão do cabo chato, alimentação AS-i, endereço ou configuração de rede incorretos.	Confira a tensão AS-i, a instalação do cabo chato, o endereço atribuído e a configuração/perfil do mestre.
LED de erro ou diagnóstico aceso.	Condição de erro ou diagnóstico na instalação, no canal ou na comunicação; a ficha não detalha códigos específicos do LED.	Observe os indicadores do módulo e consulte o datasheet e o diagnóstico do mestre AS-i para identificar a causa antes de substituir o módulo.
O módulo ou os canais reiniciam ou operam de forma intermitente.	Alimentação fora da faixa ou carga excedendo os limites de corrente informados.	Meça a alimentação AS-i e AUX sob carga e compare o consumo com os limites especificados na ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM AC2516 (PT-BR) (Datasheet) Desenho em escala IFM AC2516 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AC2516 e para quem ele serve?

É um módulo de montagem em campo da linha ClassicLine para integrar quatro sinais analógicos de corrente 4–20 mA a uma rede AS-i. Serve a aplicações com sensores de 2, 3 ou 4 fios e conexão M12.

Que tipo de sensor e conexão posso ligar ao AC2516?

A ficha indica sensores de 2, 3 e 4 fios, com sinal de corrente 4–20 mA e conexão M12 A-coded de 4 contatos. Confira o pinout do datasheet para a ligação específica.

O que acompanha o módulo na embalagem?

O cadastro informa uma peça por embalagem. A parte inferior do módulo aparece como acessório opcional, portanto confirme separadamente se ela é necessária para a instalação.

Posso usar o AC2516 com sensores de saída 0–10 V?

A ficha especifica entradas de corrente 4–20 mA, não entradas de tensão 0–10 V. Para esse sinal, selecione um módulo cuja ficha declare compatibilidade.

Este módulo protege as entradas contra curto-circuito?

Não. A ficha declara que não há proteção contra curto-circuito nas entradas, então a aplicação deve considerar essa limitação.

O que verificar se um canal aparece sem sinal?

Antes de trocar o módulo, verifique se o sensor fornece 4–20 mA, se está alimentado e se os fios estão ligados conforme o pinout M12. Confira também o indicador do canal.

O que pode causar falha de comunicação AS-i no AC2516?

Uma causa possível é problema de alimentação, conexão do cabo chato, endereço ou configuração do mestre. Verifique esses pontos e consulte o diagnóstico da rede antes de substituir o módulo.

É melhor comprar o AC2516 ou procurar um módulo com mais canais?

O AC2516 oferece quatro entradas analógicas 4–20 mA. Se a aplicação precisar de mais de quatro canais, escolha uma configuração que atenda à quantidade necessária; a ficha não especifica um modelo alternativo.

Como decido entre este módulo e um módulo para outro tipo de sinal?

Escolha o AC2516 quando o sinal requerido for corrente 4–20 mA e a rede for AS-i. Para sinais diferentes, compare a ficha do sensor com as entradas declaradas no datasheet do módulo pretendido.

Quais cuidados devo tomar ao instalar as conexões M12?

Confirme o pinout no datasheet, conecte sensores dentro das configurações de fios indicadas e respeite as faixas de alimentação. Verifique os LEDs e a comunicação após energizar.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Sistema de comunicação industrial usado pelo módulo para trocar dados com o mestre. (Ref.: Tecnologia AS-Interface; perfil S-7.3.E)

Entrada analógica 4–20 mA

Canal que recebe um sinal elétrico de corrente dentro da faixa declarada para o produto. (Ref.: Corrente da entrada analógica 4–20 mA)

Resolução

Menor incremento digital indicado para a conversão da entrada analógica. (Ref.: 16; 1 bit = 1 μA)

IP67

Grau de proteção declarado para o invólucro do módulo; a instalação dos conectores deve seguir as instruções do fabricante. (Ref.: Grau de proteção IP67)

M12 A-coded

Tipo de conexão circular especificado para os sensores, com codificação A e 4 contatos. (Ref.: Conexão do sensor M12, codificação A, 4 contatos)
