Módulo CompactLine AS-Interface AC2459

AC2459 IFM - Módulo CompactLine AS-Interface Comunicação industrial 4DI 4DO IP67

Imagem meramente ilustrativa

R$ 2.664,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC2459
EAN: 4021179004190
NCM do produto: 85176239

Destaques do Produto Tipo Módulo...mais

Fechar menu

Saiba mais sobre: "AC2459 IFM - Módulo CompactLine AS-Interface Comunicação industrial 4DI 4DO IP67"

Destaques do Produto

Tipo

Módulo AS-Interface

Entradas Digitais

Saídas Digitais

Grau de Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo CompactLine AS-Interface ifm AC2459 - 4DI 4DO IP67

O Módulo CompactLine AS-Interface AC2459 é uma solução robusta para descentralização de sinais em ambientes industriais, permitindo a conexão de 4 entradas e 4 saídas digitais. Com grau de proteção IP67, ele garante alta resistência contra poeira e água. É ideal para otimizar a infraestrutura de rede AS-i em máquinas e instalações fabris.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	ifm
Modelo	AC2459
Comunicação	AS-Interface
Entradas	4
Saídas	4
Proteção	IP67
Dimensões	152 x 60 x 27 mm
Peso	374 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Uso em sistemas de automação AS-Interface (AS-i).
Aplicações que necessitam de grau de proteção IP67 para ambientes úmidos ou com poeira.
Montagem descentralizada próxima aos sensores e atuadores de campo.

⚠ Considere outro se precisa de:

Instalação em áreas com vibração mecânica extrema sem suporte adicional.
Utilização com cabos não compatíveis com o padrão AS-Interface da ifm.
Exposição a líquidos corrosivos não especificados no grau de proteção IP67.

APLICAÇÕES E USO

Sistemas de transporte e logística que utilizam rede AS-i.
Máquinas de embalagem com necessidade de E/S descentralizadas.
Ambientes industriais que exigem instalação IP67 sem a necessidade de caixas de distribuição protegidas.

COMO ESCOLHER

Antes de comprar o Módulo CompactLine AS-Interface ifm AC2459 - 4DI 4DO IP67, verifique estes pontos:

Quando escolher

Escolha o AC2459 para aplicações que demandam até 4 entradas e 4 saídas em um único ponto de campo, necessitando de proteção IP67 e compatibilidade com cabos planos padrão AS-i.

Quando buscar outra opção

Busque outros modelos se sua aplicação exigir maior densidade de I/O, protocolos diferentes de AS-i (ex: EtherNet/IP ou Profinet), ou necessidade de certificações de segurança (Safety).

ESPECIFICAÇÕES TÉCNICAS

Dados Gerais
Tecnologia de comunicação	AS-Interface	Padrão de rede de campo utilizado
Modelo	CompactLM12 4DI-Y 4DO T	Designação do fabricante

Dados Mecânicos
Grau de proteção	IP 67	Resistência a sólidos e líquidos
Dimensões	152 x 60 x 27 mm	Gabinete físico do módulo
Peso	374 g	Peso unitário do produto

Entradas/Saídas
Configuração	4DI / 4DO	Capacidade de entradas e saídas digitais
Conexão	Cabo plano (E7400x / E7401x)	Meio de conexão obrigatório

COMPATIBILIDADE

Comunicação

• AS-Interface

Conexões

Elétrica Conectores integrados para cabo plano

Processo Cabo plano (AS-Interface)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes AS-Interface padrão	✓	O módulo é nativamente compatível com o protocolo AS-i.
Ambientes com alta umidade	✓	Classificação IP67 garante operação robusta contra umidade.
Redes Profibus/Profinet	✗	O módulo opera exclusivamente com o protocolo AS-Interface.

INSTALAÇÃO

Como instalar o Módulo CompactLine AS-Interface ifm AC2459 - 4DI 4DO IP67

Certifique-se de que a rede AS-Interface esteja desligada.
Prepare o cabo plano AS-i removendo a sujeira da extremidade.
Posicione o módulo AC2459 sobre o cabo plano.
Trave o módulo mecanicamente, garantindo o contato por deslocamento de isolamento.
Conecte os sensores e atuadores nas portas do módulo.
Realize o endereçamento do módulo via dispositivo mestre ou programador portátil.

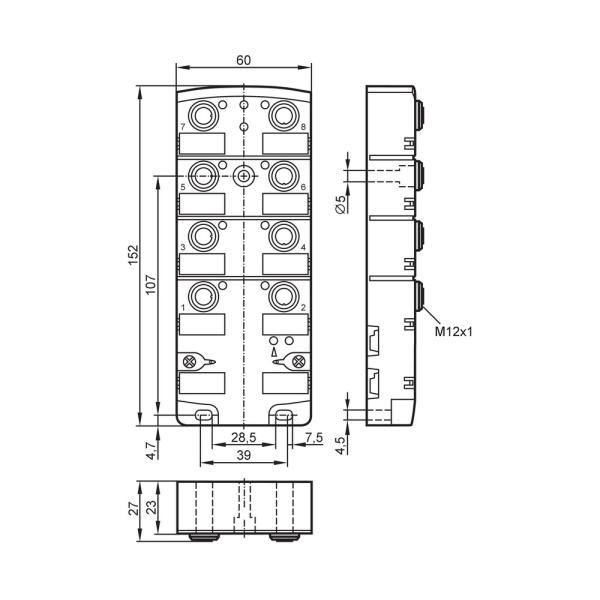

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não comunica com o mestre AS-i.	Cabo plano mal posicionado ou danificado durante a inserção no módulo.	Verifique se o cabo está corretamente alinhado no conector e se não há cortes no isolamento.
Erro de endereçamento na rede.	Endereço AS-i duplicado ou inexistente na configuração do mestre.	Utilize o programador AS-i ou a ferramenta de configuração para checar o endereço atual do módulo.
Saída não ativa ou módulo entra em erro de diagnóstico.	Sobrecarga nas saídas digitais (curto-circuito ou carga excessiva).	Desconecte a carga e verifique a tensão nas saídas com um multímetro.
Módulo oscila ou desliga intermitentemente.	Alimentação de barramento insuficiente.	Meça a tensão de alimentação no barramento AS-i e certifique-se de que está dentro da faixa nominal.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial ifm (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este módulo e qual sua função principal?

O Módulo CompactLine AS-Interface AC2459 é uma interface descentralizada de E/S, projetada para conectar até 4 entradas digitais e 4 saídas digitais em uma rede AS-Interface, ideal para automação industrial básica.

O que vem na embalagem ao comprar este item?

Ele acompanha o módulo de E/S conforme especificado, porém acessórios de conexão como cabos planos E7400x/E7401x devem ser adquiridos separadamente para a instalação correta.

Este módulo pode ser usado em aplicações de segurança (Safety at Work)?

Não, este modelo não é indicado para ambientes com requisitos de segurança funcional SIL3 ou PL e, como é um módulo padrão, não possui diagnóstico de falhas de segurança integrado.

O módulo suporta quais protocolos de comunicação?

Não é adequado para conexão direta de atuadores ou sensores que operam em tensões fora da faixa nominal do AS-Interface ou para protocolos de rede que não sejam AS-Interface (ex: Profibus, Ethernet/IP).

Como sei se o módulo está com defeito?

Sintomas comuns incluem falha de comunicação na rede AS-i (LED aceso ou piscando em erro), perda de sinais de entrada ou saída, ou indicação de falha de alimentação no módulo.

O módulo apresenta erro na rede, como diagnosticar?

A causa provável pode ser falha no cabo de conexão, endereçamento incorreto no barramento, ou excesso de carga nas saídas, que deve ser verificada via software do mestre AS-i.

Devo escolher este modelo ou um de outra linha?

Este é um módulo de rede AS-Interface de uso geral (CompactLine). Se sua necessidade for alta densidade de E/S ou protocolos de campo diferentes como Profinet, outros modelos da linha ifm devem ser avaliados.

Em quais cenários este módulo é a melhor escolha?

Recomendamos este modelo para aplicações que exigem montagem descentralizada com baixo espaço e alta proteção IP67, dispensando gabinetes adicionais.

Quais cuidados devo ter na instalação?

Certifique-se de que a vedação e o encaixe com o cabo plano estejam firmes para garantir a classe de proteção IP67 e utilize as ferramentas adequadas para o travamento mecânico.

Qual a procedência e suporte para este produto?

Este é um produto original ifm electronic, com suporte técnico direto do fabricante e canais autorizados, garantindo a conformidade técnica com o datasheet.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Protocolo de rede industrial para a conexão de sensores e atuadores simples ao nível de campo (Ref.: Tecnologia de comunicação).

IP67

Grau de proteção contra poeira e submersão temporária em água (Ref.: Grau de proteção).

4DI-Y 4DO T

Configuração do módulo: 4 Entradas Digitais (DI) e 4 Saídas Digitais (DO) (Ref.: Descrição técnica).

CompactLine

Linha de módulos ifm projetada para montagem compacta e robusta em campo (Ref.: Linha).

Cabo Plano

Meio de transmissão utilizado na rede AS-i para alimentação e comunicação (Ref.: Observação técnica).
