Módulo AS-Interface IFM AC2457

AC2457 IFM - Módulo AS-Interface CompactLine Entrada de dados industriais 4DI-Y M12 IP67

Imagem meramente ilustrativa

R$ 1.617,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC2457
EAN: 4021179004176
NCM do produto: 85176239

Destaques do Produto Protocolo...mais

Fechar menu

Saiba mais sobre: "AC2457 IFM - Módulo AS-Interface CompactLine Entrada de dados industriais 4DI-Y M12 IP67"

Destaques do Produto

Protocolo

AS-Interface

Grau de Proteção

IP67

Tipo de I/O

4 Entradas Digitais

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AC2457 IFM - Módulo AS-Interface CompactLine 4DI-Y M12 IP67

O AC2457 é um módulo de entrada digital CompactLine da ifm, projetado para a coleta de sinais de sensores em sistemas AS-Interface. Ele oferece 4 entradas digitais (4DI-Y) com conexão M12, garantindo eficiência na descentralização da automação. Com grau de proteção IP67, é adequado para ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

SKU	AC2457
Marca	ifm
Protocolo	AS-Interface
Entradas Digitais	4DI-Y
Grau de Proteção	IP67

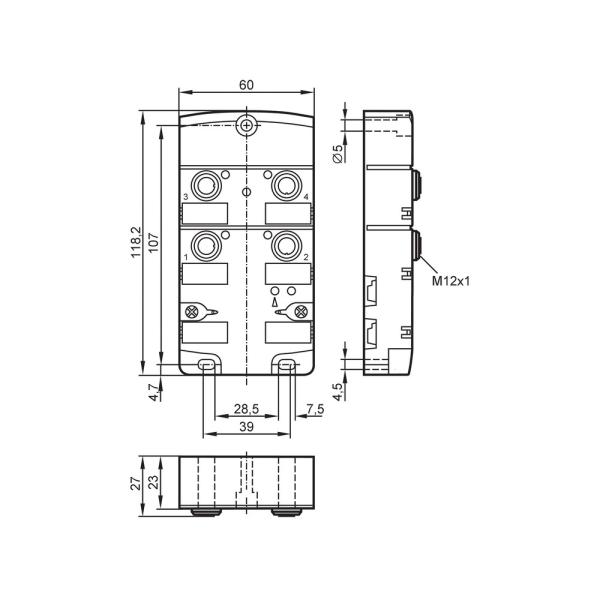

Dimensões	118,2 x 60 x 27 mm
Conexão	M12
Linha	CompactLine

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação descentralizada baseados em barramento AS-i.
Conexão de sensores digitais M12 em ambientes industriais robustos.
Aplicações que exigem montagem rápida e redução de cabeamento ponto a ponto.

⚠ Considere outro se precisa de:

Instalação em redes de comunicação que não utilizam o protocolo AS-Interface.
Uso para controle de atuadores ou saídas de potência (é um módulo estritamente de entrada).
Ambientes com submersão contínua ou pressão superior à especificada para IP67.

APLICAÇÕES E USO

Coleta de dados de sensores de proximidade ou fim de curso em linhas de montagem.
Sistemas de automação descentralizada que necessitam de redução de cabeamento complexo.
Integração de dispositivos digitais em redes AS-Interface já existentes.

COMO ESCOLHER

Antes de comprar o AC2457 IFM - Módulo AS-Interface CompactLine 4DI-Y M12 IP67, verifique estes pontos:

Escolha este módulo

Se a sua rede de controle utiliza o protocolo AS-Interface e você precisa descentralizar até 4 sensores digitais M12 diretamente na máquina com proteção IP67.

Busque alternativa

Se o seu sistema exige comunicação direta em redes Ethernet (PROFINET/EtherNet/IP) sem um gateway AS-i, ou se necessita de controle de saídas (atuadores) em vez de apenas entradas.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Nome	Módulo CompactLine AS-Interface ifm AC2457	Identificação comercial do produto
Linha	CompactLine	Família do produto

Comunicação e Entradas
Protocolo	AS-Interface	Padrão de comunicação industrial
Tipo de módulo	4DI-Y M12	Configuração de entradas

Dados Mecânicos
Grau de Proteção	IP67	Resistência a contaminantes e líquidos
Dimensões	118,2 x 60 x 27 mm	Dimensões físicas para alocação

COMPATIBILIDADE

Comunicação

• AS-Interface

Conexões

Elétrica M12

Processo Cabo plano AS-i (via E7400x / E7401x)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-Interface padrão	✓	O módulo foi desenvolvido especificamente para este protocolo.
Integração direta com rede PROFINET	✗	Requer obrigatoriamente um Gateway AS-i para realizar a conversão.

INSTALAÇÃO

Como instalar o AC2457 IFM - Módulo AS-Interface CompactLine 4DI-Y M12 IP67

Desconecte a energia do barramento AS-Interface antes da instalação.
Verifique a posição de montagem para garantir acesso aos conectores M12.
Posicione o módulo sobre o cabo plano AS-i (E7400x/E7401x).
Utilize a tecnologia de perfuração do isolamento (piercing) do módulo para conectar ao cabo plano.
Conecte os sensores digitais nas portas M12 do módulo.
Enderece o módulo utilizando um dispositivo de programação AS-i.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não é detectado pelo mestre AS-i.	Endereçamento incorreto na rede AS-i.	Utilize um programador de endereços para verificar e reatribuir o endereço do módulo.
Comunicação intermitente ou perda total de sinal.	Cabo de alimentação/dados danificado.	Verifique a continuidade e integridade do cabo plano AS-i (E7400x/E7401x) conectado ao módulo.
Entrada específica não sinaliza ao PLC.	Falha no conector M12 do sensor.	Teste o sensor diretamente no conector M12 ou troque o sensor para isolar a falha.
Oxidação nos pinos ou falha elétrica.	Vedação inadequada.	Inspecione os anéis de vedação das conexões M12 e se portas não utilizadas estão tampadas.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico Oficial (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o módulo AC2457 da ifm?

Este módulo é um dispositivo de entrada digital (4DI-Y) projetado para integrar sensores ao barramento de rede AS-Interface (AS-i) em ambientes industriais.

Este produto faz parte da linha CompactLine?

Sim, ele faz parte da linha CompactLine da ifm, otimizada para montagem descentralizada e conexão rápida através de cabo plano AS-i.

Este módulo controla motores ou atuadores?

Não, este módulo é puramente um dispositivo de entrada (DI) para sinais digitais de sensores, não possuindo saídas para controle de atuadores.

Posso utilizá-lo em uma rede PROFINET sem interface?

Ele é incompatível com redes de comunicação que não sejam baseadas no protocolo AS-Interface, como PROFINET, EtherNet/IP ou PROFIBUS diretos sem gateway.

Como sei se o módulo está com falha de endereçamento?

O sintoma geralmente é a falha na comunicação do módulo com o barramento ou o LED de erro aceso.

O que verificar se o módulo não é reconhecido pelo CLP?

Verifique primeiramente a integridade física do cabo plano AS-i e certifique-se de que o endereço configurado no módulo não esteja duplicado na rede.

O produto acompanha cabos de conexão ou conectores?

Este produto é um módulo de entrada independente; cabos de sensores M12, cabos planos AS-i e conectores de derivação devem ser adquiridos separadamente.

Por que escolher este módulo AS-i em vez de módulos I/O convencionais?

Este modelo é ideal para arquiteturas de I/O descentralizadas onde a redução de cabeamento é prioridade, enquanto módulos de I/O em bloco convencionais exigem cabos dedicados para cada sinal.

Qual o cuidado básico durante a instalação física?

A instalação exige apenas o encaixe no cabo plano AS-i compatível (E7400x/E7401x) e a conexão dos sensores M12, garantindo o travamento mecânico para vedação IP67.

Qual a procedência deste módulo?

A ifm garante a conformidade do produto como módulo de comunicação industrial, sendo o faturamento realizado diretamente pela IFM ELECTRONIC LTDA.

GLOSSÁRIO TÉCNICO

AS-Interface

Protocolo de rede industrial para atuadores e sensores de nível de campo. (Ref.: Protocolo de comunicação)

CompactLine

Linha da ifm caracterizada por módulos de I/O compactos para montagem descentralizada. (Ref.: Linha)

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água. (Ref.: Grau de Proteção)

4DI-Y

Configuração de 4 entradas digitais com conexão rápida tipo Y. (Ref.: Tipo de módulo)

Gateway AS-i

Dispositivo responsável pela ponte entre a rede AS-i e o CLP de nível superior. (Ref.: Compatibilidade)
