Módulo AS-Interface IFM AC2417

AC2417 IFM - Módulo CompactLine AS-Interface Saída digital industrial 4DO T M12 IP67

Imagem meramente ilustrativa

R$ 1.940,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC2417
EAN: 4021179003810
NCM do produto: 85176239

Destaques do Produto Protocolo...mais

Fechar menu

Saiba mais sobre: "AC2417 IFM - Módulo CompactLine AS-Interface Saída digital industrial 4DO T M12 IP67"

Destaques do Produto

Protocolo

AS-Interface

Tipo de Saída

4 Digital (4DO)

Conexão

M12

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo CompactLine AS-Interface AC2417 IFM - 4 Saídas Digitais M12 IP67

O AC2417 é um módulo de saída digital descentralizado da linha CompactLine, desenvolvido para operar em redes AS-Interface. Ele permite controlar até 4 saídas digitais através de conexões M12, sendo ideal para simplificar a infraestrutura de máquinas. Com grau de proteção IP67, é robusto o suficiente para ambientes industriais agressivos.

PRINCIPAIS ESPECIFICAÇÕES

Referência	AC2417
Marca	ifm
Protocolo	AS-Interface
Saídas	4 Digital
Conexão	M12
Grau de Proteção	IP67
Dimensões	118,2 x 60 x 27 mm
Peso	292.5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de rede AS-Interface em máquinas com necessidade de descentralização de saídas.
Ambientes industriais que exigem proteção contra umidade e poeira (IP67).
Aplicações com uso de cabo plano para alimentação e comunicação simultânea.

⚠ Considere outro se precisa de:

Instalação em áreas com vibrações mecânicas extremas sem suporte adequado.
Conexão de cargas que excedam a corrente nominal de saída especificada pelo fabricante.
Uso em ambientes com agentes químicos agressivos não compatíveis com o invólucro plástico.

APLICAÇÕES E USO

Sistemas de automação industrial que utilizam rede AS-Interface.
Controle de atuadores (solenoides, relés, sinalizadores) em máquinas compactas.
Montagem descentralizada em máquinas para reduzir a fiação de controle até o gabinete.

COMO ESCOLHER

Antes de comprar o Módulo CompactLine AS-Interface AC2417 IFM - 4 Saídas Digitais M12 IP67, verifique estes pontos:

Quando escolher o AC2417

Ideal para projetos que necessitam de 4 pontos de saída digital descentralizados em redes AS-i, onde o espaço físico é restrito e a conexão M12 é o padrão adotado para atuadores.

Quando buscar outra opção

Se a aplicação exigir entradas digitais, protocolos de comunicação diferentes (como IO-Link, Profinet, Ethernet/IP) ou se o ambiente de instalação exigir proteção IP69K (lavagem de alta pressão e alta temperatura).

ESPECIFICAÇÕES TÉCNICAS

Comunicação e Linha
Linha	CompactLine	Série de produtos focada em montagem descentralizada compacta.
Protocolo	AS-Interface	Padrão de comunicação industrial para sensores e atuadores.

Entradas e Saídas
Saídas Digitais	4DO	Quantidade de pontos de atuação digital disponíveis.
Tipo de Conexão	T M12	Formato do conector de campo para os atuadores.

Dados Mecânicos
Grau de Proteção	IP67	Resistência a poeira e imersão temporária em água.
Dimensões	118,2 x 60 x 27 mm	Espaço físico ocupado pelo módulo.
Peso	292.5 g	Massa do equipamento para cálculo de suporte.

COMPATIBILIDADE

Comunicação

• AS-Interface

Conexões

Elétrica Cabo plano AS-Interface (tecnologia de perfuração)

Processo Conector M12 (Saídas digitais)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes industriais com protocolo AS-i	✓	O módulo foi projetado especificamente para este padrão de comunicação.
Ambientes sujeitos a imersão temporária em água	✓	Possui certificação IP67 para vedação contra líquidos.
Aplicações exigindo redundância de segurança (SIL)	✗	Este é um módulo de I/O padrão, não homologado para funções de segurança.

INSTALAÇÃO

Como instalar o Módulo CompactLine AS-Interface AC2417 IFM - 4 Saídas Digitais M12 IP67

Desligue a alimentação da rede AS-Interface antes de iniciar a instalação.
Fixe o módulo na estrutura da máquina utilizando os furos de montagem adequados.
Posicione o módulo sobre o cabo plano AS-i (amarelo/preto), garantindo o alinhamento correto do perfil.
Pressione a parte superior do módulo contra a base para perfurar o cabo e garantir o contato elétrico (tecnologia de deslocamento de isolante).
Conecte os atuadores aos conectores M12 do módulo.
Verifique o acendimento do LED de alimentação/status após religar a rede.

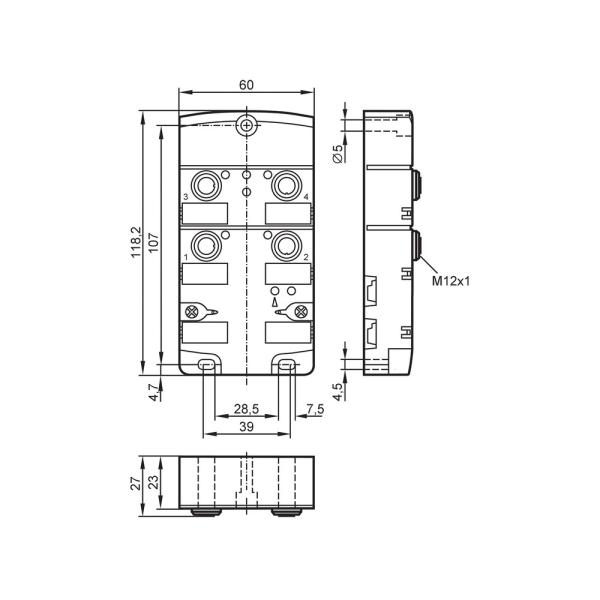

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Módulo não reconhecido pela rede ou LED de status desligado.	Tensão de barramento AS-i abaixo da faixa nominal ou inversão de polaridade no cabo plano.	Medir a tensão entre os contatos do cabo AS-i no módulo com multímetro (deve estar entre 26.5V e 31.6V DC).
Saída não aciona ou módulo desliga intermitentemente.	Sobrecarga elétrica na saída ou curto-circuito no atuador conectado.	Desconectar o atuador da porta M12 e verificar se o status da saída normaliza no mestre AS-i.
Entrada de umidade no conector, causando oxidação ou falhas intermitentes.	Vedação do conector M12 danificada ou mal instalada.	Inspeccionar visualmente o anel O-ring do conector M12 e verificar sinais de corrosão nos pinos.
O mestre não identifica o módulo ou indica erro de configuração.	Configuração incorreta do endereço escravo no mestre.	Verificar o endereço do módulo (0-31) e assegurar que não há conflito de endereços na rede AS-i.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico AC2417 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o módulo AS-Interface AC2417?

O AC2417 é um módulo de saída AS-Interface da linha CompactLine, projetado para controle de dispositivos em redes AS-i, possuindo 4 saídas digitais (4DO) com tecnologia T M12.

O que acompanha o módulo na embalagem?

Este módulo é um componente de saída digital industrial. Ele não acompanha acessórios de fixação ou cabos específicos, exceto o módulo em si conforme especificado pelo fabricante.

O AC2417 pode ser utilizado em sistemas de segurança SIL?

Este módulo não é adequado para aplicações de segurança SIL/PL, pois é um módulo de saída digital padrão. Para aplicações de segurança funcional, utilize a linha AS-Interface Safety at Work específica.

Este módulo possui entradas para sensores?

Não, este modelo é um módulo de saídas digitais (4DO). Ele não possui entradas para sensores. Para leitura de sensores, deve-se utilizar um módulo de entrada ou misto da linha CompactLine.

Como diagnosticar falhas nas saídas deste módulo?

O sintoma comum é a ausência de resposta nas saídas comandadas. A causa pode ser falha na comunicação AS-i ou sobrecarga na carga conectada. Verifique o status dos LEDs de diagnóstico do módulo e a integridade do cabo plano.

O módulo não comunica com o mestre, o que fazer?

O LED do módulo está piscando em vermelho ou apagado. Verifique se a tensão de alimentação AS-i está presente (26.5...31.6V DC) e se o endereço do escravo foi configurado corretamente no mestre.

Qual a vantagem de usar este módulo em relação à fiação tradicional?

O AC2417 é uma solução compacta de E/S descentralizada. Ele substitui caixas de junção tradicionais com fiação ponto-a-ponto, reduzindo drasticamente o cabeamento necessário em campo.

Este módulo é compatível com outros componentes AS-i da IFM?

Sim, ele é compatível com a topologia de cabo plano da IFM (E7400x / E7401x). A escolha deve considerar se você precisa apenas de saídas (este modelo) ou de entradas/saídas combinadas para sua aplicação.

Quais os cuidados na instalação do AC2417?

A instalação requer a fixação em perfil ou superfície plana e a conexão através do cabo plano de perfil AS-i. Certifique-se de que a vedação do conector M12 esteja íntegra para garantir o grau de proteção IP67.

Quem é o responsável pela entrega e faturamento deste produto?

A IFM ELECTRONIC LTDA. é a fabricante e fornecedora deste item. A compra é realizada diretamente com o faturamento pela própria IFM, garantindo a procedência do componente.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Protocolo de rede industrial para a camada de campo, simplificando a conexão de sensores e atuadores. (Ref.: Protocolo de comunicação)

IP67

Classificação de proteção contra ingresso de sólidos e líquidos; o equipamento é totalmente protegido contra poeira e imersão temporária em água. (Ref.: Grau de proteção)

4DO T M12

Especificação técnica que indica 4 saídas digitais (Digital Output) com conexão tipo T (cabo plano) e portas M12. (Ref.: Tipo de saída)

CompactLine

Linha de módulos da IFM focada em design compacto para montagem descentralizada em campo. (Ref.: Linha)

Mestre AS-i

Controlador responsável por gerenciar a troca de dados cíclicos com os módulos escravos na rede.
