Imagem meramente ilustrativa
- Referência do fabricante: AC2410
- EAN: 4021179003728
- NCM do produto: 85176239
Destaques do Produto
Entradas Digitais
4...mais
Saiba mais sobre: "AC2410 IFM - Módulo AS-Interface CompactLine Entrada Digital 4DI M12 IP67"
Destaques do Produto
Entradas Digitais
4
Tipo de Conexão
M12
Grau de Proteção
IP67
Linha
CompactLine
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Módulo AS-Interface CompactLine 4DI M12 AC2410
O Módulo CompactLine AC2410 da ifm é um dispositivo de campo projetado para integrar 4 entradas digitais a redes AS-Interface. Ele oferece alta robustez com grau de proteção IP67 e conexão padronizada M12, ideal para ambientes industriais exigentes. Sua montagem simplificada permite a descentralização de sinais, reduzindo o cabeamento complexo até o controlador central.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | AC2410 |
| Marca | ifm |
| Protocolo | AS-Interface |
| Grau de proteção | IP67 |
| Entradas digitais | 4 |
| Conexão | M12 |

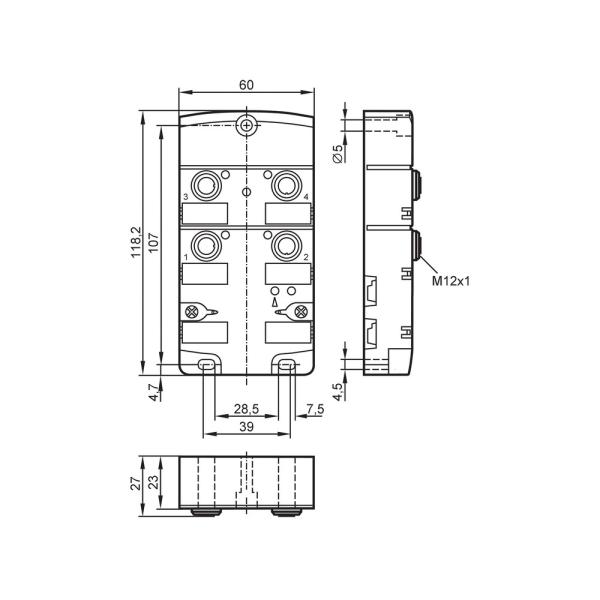

| Dimensões | 118,2 x 60 x 27 mm |
| Montagem | Rosca |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sistemas de automação industrial descentralizada via AS-Interface.
- Ambientes industriais com necessidade de proteção IP67 contra poeira e jatos de água.
- Configurações que exigem montagem rápida em campo via conexão M12.
⚠ Considere outro se precisa de:
- Aplicações que exigem certificação de segurança (AS-i Safety).
- Ambientes com submersão contínua, apesar do grau IP67.
- Conexão com sensores que excedam o consumo permitido pela porta de entrada digital.
APLICAÇÕES E USO
- Integração de sensores de fim de curso e proximidade em redes AS-Interface.
- Automação de máquinas de empacotamento e linhas de montagem.
- Sistemas de transporte que exigem módulos de I/O descentralizados.
COMO ESCOLHER
Antes de comprar o Módulo AS-Interface CompactLine 4DI M12 AC2410, verifique estes pontos:
Quando escolher o AC2410
Ideal quando você precisa expandir até 4 pontos de sensores digitais em um ambiente onde o cabeamento convencional para o painel é proibitivo ou ineficiente.
Quando buscar outra alternativa
Se a aplicação exigir segurança intrínseca, protocolos de rede diferentes de AS-Interface (como IO-Link ou Profibus) ou se o número de entradas for superior a 4.
ESPECIFICAÇÕES TÉCNICAS
| Dados Gerais | ||
|---|---|---|
| Tecnologia | AS-Interface | Padrão de comunicação de barramento de campo. |
| Grau de Proteção | IP 67 | Resistência a poeira e umidade segundo normas IEC. |
| Entradas e Saídas | ||
|---|---|---|
| Entradas Digitais | 4 | Capacidade nominal de monitoramento de sinais. |
| Conexão | M12 | Interface física para os sensores. |
| Dados Mecânicos | ||
|---|---|---|
| Dimensões | 118,2 x 60 x 27 mm | Espaço ocupado para montagem. |
| Tipo de montagem | Montagem de rosca | Método de fixação mecânica. |
COMPATIBILIDADE
Comunicação
• AS-Interface (v.2.1 ou superior conforme as especificações do mestre)
Conexões
Elétrica
M12 circular para sensores; cabo plano para alimentação e sinal AS-i.
Processo
Montagem por rosca/perfuração em cabo plano.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sensores PNP digitais padrão | ✓ | O módulo é desenhado para interfacear entradas digitais standard. |
| Ambientes industriais úmidos | ✓ | A proteção IP67 garante resistência a água e poeira quando instalado corretamente. |
| Redes PROFINET sem gateway | ✗ | O módulo opera exclusivamente no protocolo AS-Interface. |
INSTALAÇÃO
Como instalar o Módulo AS-Interface CompactLine 4DI M12 AC2410
- Verifique a integridade do cabo plano AS-i.
- Posicione o módulo sobre o cabo, alinhando as guias.
- Aplique o torque especificado nos parafusos de montagem para garantir o contato perfurante.
- Conecte os sensores digitais nas portas M12 do módulo.
- Certifique-se de que todas as conexões M12 não utilizadas estejam vedadas com tampões adequados.
- Verifique o LED de status para confirmar a comunicação com o mestre AS-i.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Ausência de comunicação (LED de erro ligado). | Falha na perfuração do cabo AS-i ou mau contato nos terminais. | Verifique o aperto do módulo sobre o cabo plano e inspecione as lâminas de contato. |
| Falhas intermitentes ou reset do módulo. | Tensão abaixo do limite operacional no barramento. | Meça a tensão do barramento AS-i (24V a 30V DC) com multímetro. |
| LED de diagnóstico indicando sobrecarga. | Curto-circuito no cabo ou sensor conectado. | Desconecte os sensores um a um para identificar qual cabo ou sensor apresenta falha. |
| O CLP não reconhece o módulo na rede. | Endereçamento AS-i duplicado ou incorreto. | Verifique o endereço do módulo utilizando um programador AS-i portátil. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o Módulo CompactLine AS-Interface AC2410?
O AC2410 é um módulo de entrada descentralizado da linha CompactLine, projetado para interligar até 4 entradas digitais ao sistema AS-Interface.
Com quais sistemas este módulo é compatível?
Este módulo é compatível com sistemas que utilizam o protocolo AS-Interface para comunicação de campo, operando com sensores digitais padrão.
O módulo AC2410 pode ser usado em circuitos de segurança?
Este dispositivo não é destinado a aplicações de segurança (Safety at Work), sendo exclusivo para entradas digitais padrão.
Posso conectar este módulo diretamente ao CLP via Ethernet?
O produto não suporta comunicação direta com protocolos como PROFINET ou EtherNet/IP sem a presença de um gateway AS-Interface mestre intermediário.
O que fazer se o módulo parar de comunicar e os LEDs estiverem apagados?
Se os LEDs indicadores não acenderem, verifique a integridade do cabo plano de alimentação do barramento AS-i e a tensão na fonte de alimentação do sistema.
Como diagnosticar falhas intermitentes de comunicação?
Sintomas de comunicação instável geralmente apontam para falhas na conexão do cabo perfurante ou oxidação nos contatos M12; inspecione visualmente e limpe os terminais.
O que acompanha o produto na embalagem?
O kit inclui o módulo compacto com conexão M12 e sistema de montagem por rosca, pronto para fixação direta em campo.
Por que utilizar este módulo em vez de entradas digitais diretas no CLP?
O AC2410 é uma solução descentralizada para campo com IP67, enquanto entradas integradas no CLP exigem cabeamento ponto-a-ponto, o que aumenta o custo de instalação.
Quais cuidados devo ter na instalação física?
Para a instalação, certifique-se de utilizar o cabo plano específico E7400x ou E7401x para garantir a vedação e o contato elétrico correto no sistema de perfuração.
Como funciona o faturamento e a origem do produto?
Sim, o faturamento é realizado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência oficial do componente.
GLOSSÁRIO TÉCNICO
AS-Interface
Protocolo de rede industrial para conectar sensores e atuadores simples ao nível de barramento.
IP67
Grau de proteção contra entrada de poeira e imersão temporária em água, conforme norma IEC 60529.
CompactLine
Linha da IFM focada em módulos de I/O com carcaça compacta para montagem direta em campo.
4DI
Designação para 4 Entradas Digitais, referindo-se à capacidade de processamento de sinais discretos do módulo.
M12
Padrão industrial de conector circular amplamente utilizado para sensores e atuadores devido à robustez e vedação.
