Módulo AS-Interface IFM AC2402 - Entrada Analógica

AC2402 IFM - Módulo CompactLine AS-Interface Entrada analógica IP67 2 AI

Imagem meramente ilustrativa

R$ 2.425,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AC2402
EAN: 4021179003643
NCM do produto: 85176239

Destaques do Produto Protocolo...mais

Fechar menu

Saiba mais sobre: "AC2402 IFM - Módulo CompactLine AS-Interface Entrada analógica IP67 2 AI"

Destaques do Produto

Protocolo

AS-Interface

Tipo de módulo

Entrada analógica

Quantidade de entradas

2 AI

Proteção

IP67

Modelo

AC2402 / CompactM12 2 AI C V4A

Dimensões

118,2 x 60 x 27 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo de entrada analógica AS-Interface CompactLine IFM AC2402, 2 AI, IP67

O IFM AC2402 é um módulo CompactLine de entrada analógica para sistemas AS-Interface. Possui 2 entradas analógicas e grau de proteção IP67. A ficha identifica o modelo como CompactM12 2 AI C V4A e informa uma condição de conexão relacionada ao uso dos cabos planos E7400x / E7401x.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	ifm
Modelo	AC2402
Linha	CompactLine
Tecnologia de comunicação	AS-Interface
Tipo	Módulo de entrada AS-i
Entradas analógicas	2 AI
Modelo de conexão informado	CompactM12 2 AI C V4A
Grau de proteção	IP67
Dimensões	118,2 x 60 x 27 mm
Peso	275,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação que utilizem AS-Interface e necessitem de um módulo de entrada analógica com 2 AI.
Instalações em que o grau de proteção IP67 seja adequado aos requisitos ambientais do ponto de montagem.
Aplicações que atendam às condições de conexão especificadas pelo fabricante, incluindo a observação sobre os cabos planos E7400x / E7401x.

⚠ Considere outro se precisa de:

Não selecionar para uma aplicação que exija entradas digitais, pois a ficha identifica o AC2402 como módulo de entrada analógica.
Não presumir compatibilidade com outro protocolo ou método de conexão sem confirmação na documentação técnica do fabricante.

APLICAÇÕES E USO

Aplicação declarada: integração de duas entradas analógicas em uma rede AS-Interface, conforme a identificação do módulo. As faixas de sinal e demais parâmetros elétricos não constam na ficha fornecida e devem ser confirmados no datasheet.
Possibilidade de uso em ponto de instalação que demande proteção IP67, desde que as condições de montagem e operação atendam às especificações completas do fabricante.
Uso com cabo plano E7400x / E7401x: a ficha registra uma observação de conexão associada a esses cabos; a configuração exata deve ser validada na documentação técnica.

COMO ESCOLHER

Antes de comprar o Módulo de entrada analógica AS-Interface CompactLine IFM AC2402, 2 AI, IP67, verifique estes pontos:

Escolha o AC2402

Quando a arquitetura utilizar AS-Interface e precisar de 2 entradas analógicas em um módulo CompactLine com proteção IP67.

Verifique a conexão antes da compra

A ficha informa o modelo CompactM12 2 AI C V4A e uma condição relativa ao uso dos cabos planos E7400x / E7401x. Confirme no datasheet do fabricante a configuração de conexão necessária para a instalação.

Busque outra configuração

Se a aplicação exigir outro número ou tipo de entradas, outro protocolo ou uma conexão diferente, compare com um módulo cuja ficha declare explicitamente esses requisitos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Fabricante indicado nos dados do produto.
Linha	CompactLine	Linha de produto informada na ficha.
Tipo de produto	Módulo CompactLine AS-Interface	Classificação indicada no cadastro do produto.
Descrição	Módulo de entrada AS-i; CompactM12 2 AI C V4A	Descrição e identificação de modelo fornecidas para o produto.
Categoria	Comunicação industrial	Categoria informada no cadastro.

Comunicação
Tecnologia de comunicação	AS-Interface	Protocolo declarado para o módulo.

Entradas
Tipo de entrada	Analógica	A descrição identifica o produto como módulo de entrada analógica.
Quantidade de entradas analógicas	2 AI	Quantidade indicada no nome e na descrição do modelo.

Conexões
Modelo de conexão	CompactM12 2 AI C V4A	Identificação de conexão informada na descrição do produto; consulte o datasheet para detalhes de ligação.
Observação sobre cabo plano	Conexão ao utilizar o cabo plano E7400x / E7401x	Observação técnica da ficha; verifique no fabricante as condições aplicáveis à instalação.

Condições ambientais
Grau de proteção	IP67	Grau de proteção declarado; não substitui a verificação das condições de instalação e uso.

Dados mecânicos
Dimensões	118,2 x 60 x 27 mm	Dimensões externas informadas no cadastro do produto.
Peso	275,5 g	Peso informado nos atributos do produto.

Identificação comercial
SKU / Part number	AC2402	Código de identificação do produto.
GTIN	4021179003643	Código GTIN informado no anúncio.
NCM	8517.62.39	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i), conforme a identificação do produto.

Conexões

Elétrica A ficha identifica o modelo de conexão como CompactM12 2 AI C V4A e registra uma observação para conexão ao utilizar o cabo plano E7400x / E7401x. Consulte a documentação do fabricante para confirmar pinagem, características elétricas e condições de ligação.

Processo Não especificada na ficha fornecida. Confirme no datasheet do fabricante a conexão dos sinais analógicos de campo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-Interface com necessidade de duas entradas analógicas	✓	A ficha identifica o AC2402 como módulo de entrada AS-i com 2 AI.
Aplicação que requer grau de proteção IP67	✓	O grau de proteção declarado para o produto é IP67; a adequação depende também das condições da instalação.
Rede que exige um protocolo diferente de AS-Interface	✗	A ficha fornecida identifica AS-Interface como tecnologia de comunicação e não declara suporte a outro protocolo.
Aplicação que exige entradas digitais	✗	O produto está identificado como módulo de entrada analógica com 2 AI.
Instalação com cabo plano E7400x / E7401x	✓	A ficha contém uma observação técnica específica sobre a conexão ao utilizar esses cabos; devem ser verificadas as condições de montagem do fabricante.

INSTALAÇÃO

Como instalar o Módulo de entrada analógica AS-Interface CompactLine IFM AC2402, 2 AI, IP67

Confirme que a arquitetura de automação utiliza AS-Interface e que o módulo requerido é de entrada analógica com 2 AI.
Consulte o datasheet do AC2402 para verificar pinagem, sinais admitidos e condições elétricas antes de conectar os dispositivos de campo.
Verifique se a conexão prevista corresponde ao modelo CompactM12 2 AI C V4A.
Se utilizar cabo plano E7400x / E7401x, siga as condições de conexão indicadas pelo fabricante.
Monte o módulo conforme o desenho dimensional e as instruções oficiais, sem presumir método de fixação não especificado na ficha.
Após a ligação, valide a comunicação AS-Interface e a leitura dos canais conforme a documentação do sistema.

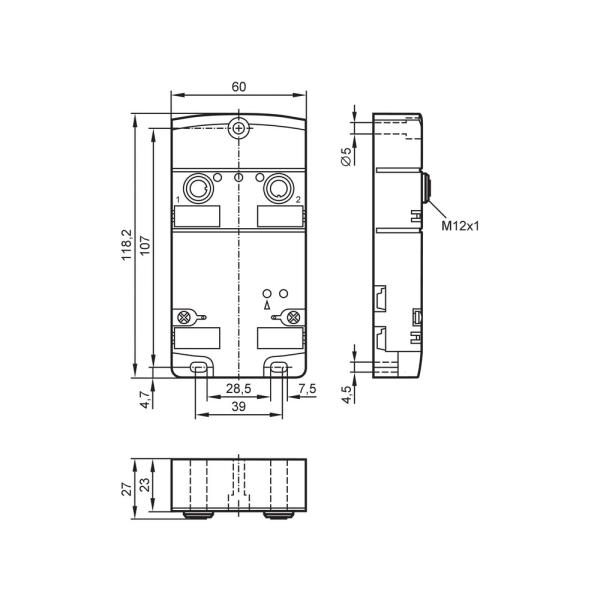

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não aparece na comunicação AS-Interface.	Pode haver incompatibilidade na configuração da rede ou uma conexão incorreta.	Confira a conexão e a configuração da rede conforme a documentação do AC2402 e do mestre AS-Interface antes de substituir o módulo.
Uma ou ambas as entradas não apresentam a leitura esperada.	Pode haver ligação incorreta do sinal de campo ou incompatibilidade entre o sinal utilizado e os requisitos da entrada.	Compare a ligação e as características do sinal com o datasheet do fabricante; a ficha fornecida não informa as faixas elétricas.
A conexão não se ajusta à montagem prevista com cabo plano.	A instalação pode não atender às condições aplicáveis aos cabos planos E7400x / E7401x.	Confirme o modelo do cabo e consulte as instruções oficiais de conexão para o AC2402.
A instalação não atende à proteção ambiental esperada.	A montagem ou as conexões podem não respeitar as condições necessárias para obter a proteção declarada.	Verifique o conjunto instalado e as condições de montagem no manual do fabricante; IP67 é o grau declarado para o produto, não uma confirmação da proteção de toda a instalação.

DOCUMENTAÇÃO TÉCNICA

Desenho em escala do IFM AC2402 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AC2402 e para que serve?

É um módulo CompactLine de entrada analógica para AS-Interface, identificado com duas entradas analógicas. Serve para integrar sinais analógicos de campo a uma arquitetura AS-i, observadas as especificações do fabricante.

Com quais sistemas de comunicação ele é compatível?

A ficha declara AS-Interface (AS-i). Ela não confirma compatibilidade com outros protocolos, por isso verifique a documentação do fabricante se sua rede utilizar outra tecnologia.

Para que tipo de aplicação o AC2402 não é indicado?

A ficha o identifica como módulo de entrada analógica, não como módulo de entrada digital. Para uma função digital, selecione um produto cuja documentação declare esse tipo de entrada.

Posso usar o AC2402 em uma rede que não seja AS-Interface?

A ficha fornecida declara AS-Interface e não informa suporte a outra rede. Não conte com compatibilidade com outro protocolo sem confirmação do fabricante.

O módulo não aparece na rede; o que devo verificar antes de trocá-lo?

Confira primeiro as conexões e a configuração da rede AS-Interface conforme a documentação do módulo e do mestre. A ficha do produto não detalha procedimentos de diagnóstico específicos.

Uma entrada analógica não apresenta leitura; qual pode ser a causa?

Uma ligação incorreta ou um sinal incompatível com os requisitos elétricos pode causar esse sintoma. Compare a ligação e o sinal com o datasheet antes de substituir o módulo.

Devo comprar o AC2402 ou um módulo com outra quantidade de canais?

O AC2402 é identificado como modelo com 2 AI. Se a aplicação exigir outra quantidade ou outro tipo de entrada, compare com um módulo cuja ficha declare explicitamente essa configuração.

O que preciso confirmar sobre os cabos planos E7400x / E7401x?

A ficha registra uma observação de conexão para o uso desses cabos. Consulte as instruções oficiais para confirmar a montagem e as condições aplicáveis ao seu arranjo.

O produto acompanha cabos ou outros acessórios?

A ficha fornecida não relaciona acessórios inclusos. Confirme o conteúdo de fornecimento com o vendedor antes de definir os materiais de instalação.

Como confirmo a procedência e o faturamento desta compra?

Conforme as informações comerciais fornecidas para este anúncio, a venda e a entrega são realizadas pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e o faturamento é feito diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Tecnologia de comunicação industrial indicada para o AC2402. (Ref.: Tecnologia de comunicação — AS-Interface)

Entrada analógica

Entrada destinada à aquisição de um sinal analógico; as faixas elétricas específicas não constam na ficha fornecida. (Ref.: Tipo de entrada — Analógica)

Abreviação usada na identificação do produto para entradas analógicas. (Ref.: Quantidade — 2 AI)

IP67

Grau de proteção declarado para o módulo; consulte o fabricante para condições completas de instalação e uso. (Ref.: Grau de proteção — IP67)

CompactM12

Identificação do modelo de conexão registrada na descrição do AC2402; a ficha fornecida não detalha a pinagem. (Ref.: Modelo — CompactM12 2 AI C V4A)
